Prskalica za travnjak Multi Pro® 1750

Na displeju sistema InfoCenter prikazuju se informacije o mašini, kao što su radni status, različite dijagnostike i druge informacije o mašini. Postoji više ekrana na displeju. Te ekrane možete da menjate u svakom trenutku pritiskom na dugme za povratak, a zatim pomoću dugmadi za kretanje nagore i nadole.
Graphic
G471371s
  1. Lampica indikatora
  2. Senzor osvetljenosti ekrana
  3. Dugme za navigaciju – nagore
  4. Dugme za povratak
  5. Dugme za navigaciju – smanjivanje/ulevo
  6. Dugme za navigaciju – nadole
  7. Dugme za navigaciju – pojačavanje/udesno
  8. Dugme za unos
Напомена: Namena svakog dugmeta se može promeniti u zavisnosti od toga šta je potrebno u datom trenutku. Svako dugme je obeleženo ikonicom koja prikazuje njegovu trenutnu funkciju.
Ikone InfoCenter displeja
Meni
Rezervoar je prazan (manje od 10% zapremine)
Pomeranje nagore/nadole
Zapremina u rezervoaru je niska (10% do 29%)
Pomeranje ulevo/udesno
Zapremina u rezervoaru je na polovini (30% do 69%)
Prethodni ekran
Zapremina u rezervoaru je puna (70% do 100%)
Smanjivanje vrednosti
Povećajte zapreminu u rezervoaru za 3,8 litara
Povećavanje vrednosti
Povećajte zapreminu u rezervoaru za 38 litara
Prihvati
Povećajte zapreminu u rezervoaru za 25 litara
Sačuvaj
Strela je isključena
PIN kôd
Strela je aktivna
Zatvori meni (greške)
Obriši sve površine
Napon akumulatora
Obriši aktivnu površinu
Parkirna kočnica je aktivirana.
Naprskane površine
Sedite na sedište.
Skeniranje svih oblasti
Brojač sati
Navigacija do oblasti za prskanje
Blokirano
Blokada kočnica
Blokada gasa
Blokada brzine


Pregled menija

Da biste pristupili meniju InfoCenter displeja, pritisnite dugme za povratak dok ste na glavnom ekranu. Tako ćete preći u glavni meni. U sledećim tabelama pogledajte kratak pregled opcija dostupnih u menijima.
Image Zaštićeno u okviru zaštićenih menija – dostupno samo unosom PIN kôda
Main Menu (Glavni meni)
Stavka menija
Opis
Calibration (Kalibracija)
Meni Calibration (Kalibracija) pomaže sa kalibracijom merača protoka i senzora brzine; pogledajte priručnik za operatera za Multi Pro.
Settings (Podešavanja)
Meni Settings (Podešavanja) omogućava da prilagođavate i menjate promenljive konfiguracije na displeju.
Machine Settings (Podešavanja mašine)
Meni Machine Settings (Podešavanja mašine) omogućava podešavanje promenljivih mašine.
Service (Servis)
Meni Service (Servis) sadrži informacije o mašini kao što su broj sati korišćenja i greške mašine.
Diagnostics (Dijagnostika)
Meni Diagnostics (dijagnostika) prikazuje stanje svakog prekidača, senzora i izlaza komandi. Ovo možete koristiti za rešavanje određenih problema pošto brzo dobijete informaciju koje komande mašine su uključene, a koje su isključene.
About (Informacije o mašini)
Meni About (Informacije o mašini) navodi broj modela, serijski broj i verziju softvera vaše mašine.
Calibration (Kalibracija)
Stavka menija
Opis
Test Speed (Ispitna brzina)
Određuje ispitnu brzinu za kalibraciju.
Flow Cal (Kalibracija protoka)
Kalibriše merač protoka.
Speed Cal (Kalibracija brzine)
Kalibriše senzor brzine.
Use Flow Cal Default (Koristi podrazumevanu kalibraciju protoka)
Resetuje kalibraciju protoka na podrazumevani izračunati prosek, ne stvarnu zapreminu.
Use Speed Cal Default (Koristi podrazumevanu kalibraciju brzine)
Resetuje kalibraciju brzine na podrazumevani izračunati prosek, ne stvarnu brzinu.
Settings (Podešavanja)
Stavka menija
Opis
Enter PIN (Unos PIN koda)
Omogućava osobi (nadzorniku/mehaničaru) koju je vaša kompanija ovlastila da pomoću PIN koda pristupi zaštićenim menijima.
Backlight (Pozadinsko osvetljenje)
Služi za kontrolu osvetljenosti LCD displeja.
Language (Jezik)
Izbor jezika koji se koristi na displeju*.
Units (Jedinice)
Izbor jedinica koje se koriste na displeju (engleske, za travnjak ili metričke).
Protected Menus (Zaštićeni meniji) Image
Omogućava pristup zaštićenim menijima.
Protect Settings (Zaštita podešavanja)Image
Pruža mogućnost promene podešavanja u zaštićenim podešavanjima.
Machine Settings (Podešavanja mašine)
Stavka menija
Opis
Tank Alert (Upozorenje rezervoara)
Podešava upozorenje o maloj zapremini sredstva u rezervoaru.
Hill Assist (Pomoć za kretanje uzbrdo)
Omogućava ili onemogućava funkciju pomoći za kretanje uzbrdo.
Geolink Image
Opcija satelitske navigacije
Left Boom (Leva strela) Image
Podešava širinu leve sekcije.
Center Boom (Srednja strela) Image
Podešava širinu srednje sekcije.
Right Boom (Desna strela) Image
Podešava širinu desne sekcije.
Reset Defaults (Resetuj na podrazumevano) Image
Resetuje podrazumevane vrednosti.
Service (Servis)
Stavka menija
Opis
Greške
Meni Faults (greške) sadrži spisak skorašnjih grešaka kod mašine. Pogledajte priručnik za servisiranje ili se obratite ovlašćenom distributeru kompanije Toro da biste saznali više o meniju Faults (Greške) i informacijama koje sadrži.
Hours (Sati)
Navodi se koliko su ukupno sati mašina, motor i PTO uključeni, kao i koliko sati je mašina transportovana, i kada je potreban sledeći servis.
Flow Rate (Brzina protoka) Image
Prikazuje trenutnu stopu protoka.
Flow Cal Value (Vrednost kalibracije protoka)Image
Prikazuje trenutni množilac koji se koristi za izračunavanje razlike između pretpostavljenog protoka i kalibrisanog protoka.
Speed Cal Value (Vrednost kalibracije brzine)Image
Prikazuje trenutni množilac koji se koristi za izračunavanje razlike između pretpostavljene brzine i kalibrisane brzine.
Dijagnostika
Stavka menija
Opis
Pumps (Pumpe)
Pristup unosima za pumpe i opcijama trenutnog ispiranja i ispiranja sa zadatim vremenom pokretanja.
Booms (Strele)
Pristup ulazima i izlazima za strele.
Throttle Lock (Blokada gasa)
Pristup ulazima i izlazima za blokadu gasa.
Engine Run (Pokretanje motora)
Pristup unosima i izlazima pokretanja motora.
Informacije o mašini
Stavka menija
Opis
Model (Model)
Navodi se broj modela mašine.
SN (Serijski broj)
Navodi se serijski broj mašine.
S/W Revision (Revizija softvera)
Navodi se revizija softvera primarnog kontrolera.
InfoCenter S/W Revision (Revizija InfoCenter softvera) Image
Navodi se revizija softvera za InfoCenter.
ICAN magistrala Image
Navodi podatke za CAN magistralu

Zaštićeni meniji

Postoje podešavanja radne konfiguracije koja se mogu podesiti u meniju Settings (Podešavanja) na displeju. Da biste zaključali ta podešavanja, koristite Protected Menu (Zaštićeni meni).
Напомена: U trenutku isporuke, početnu lozinku je programirao vaš distributer.
Pristup zaštićenim menijima
Напомена: Fabrički podešen PIN kôd za vašu mašinu je ili 0000 ili 1234.
Ako ste promenili PIN kôd i zaboravili ga, zatražite pomoć od ovlašćenog distributera kompanije Toro.
    Graphic
    G510565
  1. Iz menija Main Menu (Glavni meni), listajte nadole do menija Settings (Podešavanja) i pritisnite dugme za izbor.
    2. Graphic
    G510564

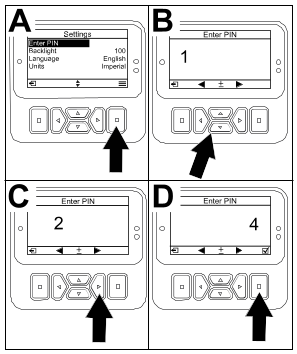

  2. U meniju Settings (Podešavanja) pronađite opciju Enter PIN (Unesite PIN) i pritisnite dugme za izbor .
  3. Da biste uneli PIN kôd, pritisnite dugme za navigaciju nagore/nadole dok se ne pojavi tačna prva cifra, a zatim pritisnite desno dugme za navigaciju da pređete na sledeću cifru. Ponavljajte ovaj korak dok ne unesete poslednju cifru.
  4. Pritisnite dugme za izbor .
    Напомена: Ako displej prihvati PIN kôd i zaštićeni meni se otključa, reč „PIN“ biće prikazana u gornjem desnom uglu ekrana.
  5. Da biste zaključali zaštićeni meni, okrenite prekidač kontakta u položaj Off (isključeno), a zatim u položaj On (uključeno).
Pregled i promena podešavanja zaštićenog menija
  1. U odeljku Settings (Podešavanja)pomerite se nadole do opcije Protect Settings (Zaštita podešavanja).
  2. Da biste pregledali i menjali podešavanja bez unošenja PIN kôda, pomoću dugmeta za izbor promenite opciju Protect Settings (Zaštita podešavanja) u Image (Off) (isključeno).
  3. Da biste pregledali i menjali podešavanja uz korišćenje PIN kôda, pomoću dugmeta za izbor promenite opciju Protect Settings (Zaštita podešavanja) u Image (On) (uključeno), podesite PIN kôd i okrenite ključ u prekidaču za paljenje u položaj Off (isključeno), a zatim u položaj On (uključeno).

Podešavanje upozorenja rezervoara prskalice

    Graphic
    G511350
  1. Izaberite Machine Settings (Podešavanja mašine).
  2. Izaberite Tank Alert (Upozorenje rezervoara).
  3. Koristite dugmad za navigaciju da biste uneli najmanju količinu sredstva u rezervoaru kada upozorenje treba da se prikaže u toku rada prskalice.

Podešavanje veličina strele

  1. Izaberite Machine Settings (Podešavanja mašine).
  2. Izaberite strelu koju želite da ažurirate.
  3. Pomoću dugmadi za navigaciju promenite veličinu strele u koracima od 2,5 cm.

Uspostavljanje podrazumevanih vrednosti podešavanja

Podešavanje
Podrazumevana vrednost
Test Speed (Ispitna brzina)
0,0
Hill Assist (Pomoć za kretanje uzbrdo)
omogućeno
Spray Tank Alert (Upozorenje rezervoara prskalice)
1 ltr
L Boom (Leva strela)
203 cm
C Boom (Srednja strela)
152 cm
R Boom (Desna strela)
203 cm
  1. Izaberite Machine Settings (Podešavanja mašine).
  2. Izaberite Reset Defaults (Resetuj na podrazumevano).

Unošenje zapremine sredstva u rezervoaru prskalice

Напомена: Promena zapremine će resetovati upozorenje za rezervoar.
    Graphic
    G511620
  1. Pritisnite dugme Enter da biste se pomerili desno.
    Na displeju će se prikazati trenutna zapremina rezervoara.
  2. Pritisnite dugme da biste povećali ili smanjili zapreminu rezervoara.
    1. Pomoću dugmadi sa strelicama nagore/nadole pređite na ±10 (za američke jedinice) ili ±25 (za metričke jedinice).
    2. Pomoću dugmadi sa strelicama levo/desno promenite zapreminu za 1 korak.

Ekrani Total (Ukupno) i Sub Area (Podoblast)

Ovi ekrani prikazuju:
  • Naprskana površina (akri, hektari ili 1000 ft2)
  • Naprskana zapremina (američki galoni ili litre)
Informacije o površini i zapremini prikupljaju se dok ih ne resetujete.
Koristite pojedinačnu podoblast za svako prskanje na vašoj lokaciji. Možete da koristite do 20 podoblasti.
Напомена: Obavezno idite na podoblast na kojoj radite pre nego što započnete prskanje. Podoblast koja je prikazana na ekranu je aktivna podoblast za sakupljanje pokrivanja.
Resetovanje podataka za ukupnu površinu i zapreminu
    Graphic
    G511618
  1. Pritisnite dugme nazad da biste otišli na ekran Total Area (Ukupna površina).
  2. Pritisnite dugme desno da biste resetovali podatke ukupne površine.
    Напомена: Resetovanjem informacija ukupne površine i zapremine na ekranu ukupne površine resetuju se svi podaci za svaku podoblast.
Resetovanje podataka za podoblast i zapreminu
    Graphic
    G511619
  1. Pritisnite dugme nazad da biste otišli na ekran Sub Area (Podoblast).
  2. Pritisnite dugme nagore da biste resetovali podatke podoblasti
Obaveštenja
Obaveštenja za operatera automatski se prikazuju na ekranu sistema InfoCenter kada rad mašine zahteva dodatnu radnju. Na primer, ako pokušate da pokrenete motor dok pritiskate papučicu gasa, prikazaće se obaveštenje koje ukazuje da papučica gasa mora da bude u neutralnom položaju.
Pritisnite bilo koje dugme na displeju da biste obrisali savete.
200
Pokretanje je sprečeno – Prekidač pumpe je aktiviran
201
Pokretanje je sprečeno – Nije u neutralnom položaju
202
Pokretanje je sprečeno – Nije na svom mestu
203
Pokretanje je sprečeno – Papučica gasa nije na svom mestu
204
Pokretanje je sprečeno – Vremensko ograničenje za aktiviranje startera je isteklo
205
Aktivirana parkirna kočnica
206
Pokretanje pumpe je sprečeno – Strela je aktivna
207
Pokretanje pumpe je sprečeno – Broj obrtaja motora je previsok
208
Blokada gasa/brzine je sprečena – Pumpa nije aktivna
209
Blokada gasa je sprečena – Parkirna kočnica nije aktivirana
210
Blokada brzine je sprečena – Operater nije na svom mestu ili parkirna kočnica nije aktivirana
211
Blokada gasa/brzine je sprečena – Aktivirani su kvačilo ili radna kočnica
212
Upozorenje o maloj zapremini sredstva u rezervoaru
213
Pumpa za ispiranje je uključena
220
Kalibracija senzora protoka
221
Kalibracija senzora protoka – Sipajte vodu u rezervoar i unesite dodatu zapreminu
222
Kalibracija senzora protoka – Uključite pumpu
223
Kalibracija senzora protoka – Uključite sve strele
224
Kalibracija senzora protoka – Kalibracija je započeta
225
Kalibracija senzora protoka –Kalibracija je dovršena
226
Kalibracija senzora protoka – Izlazak iz režima kalibracije
231
Kalibracija senzora brzine
232
Kalibracija senzora brzine – Napunite rezervoar za čistu vodu, pritisnite dugme za prelazak na sledeći korak
233
Kalibracija senzora brzine – Napunite prskalicu čistom vodom do pola, pritisnite dugme za prelazak na sledeći korak
234
Kalibracija senzora brzine – Unesite rastojanje kalibracije, pritisnite dugme za prelazak na sledeći korak
235
Kalibracija senzora brzine – Označite i prevezite uneseno rastojanje sa isključenim sekcijama prskalice
236
Kalibracija senzora brzine – Kalibracija senzora brzine je u toku
237
Kalibracija senzora brzine – Kalibracija senzora brzine je dovršena
238
Kalibracija senzora brzine – Isključite strele
241
Kalibracija je van granica, koriste se podrazumevane vrednosti
Servisni kodovi grešaka
Lista ispod navodi kodove grešaka koje generiše elektronski upravljač (engl. Electronic Controller – TEC) da bi se prepoznao električni sistem sa kvarom koji se javio tokom rada mašine.
Ako u pregledaču vidite navedene greške, obratite se ovlašćenom serviseru.
Kôd
Opis
1
TEC nije ispravan
2
Jedan ili više izlaznih osigurača TEC (7,5 A) nisu ispravni
3
Relej glavnog napajanja ili ožičenje kola nisu ispravni
4
Sistem punjenja ili ožičenje kola nisu ispravni
5
Startni relej ili ožičenje kola nisu ispravni
6
Relej za sigurnosno prekidanje kola nije ispravan
7
Kvačilo pumpe prskalice ili ožičenje kola nisu ispravni
8
Lampica indikatora pumpe ili ožičenje kola nisu ispravni
9
Blokada gasa ili ožičenje kola nisu ispravni
10
Indikator blokade gasa ili ožičenje kola nisu ispravni
11
Aktuator ventila glavne strele ili ožičenje kola nisu ispravni
12
Relej pumpe za ispiranje, opciona pumpa za ispiranje ili ožičenje kola nisu ispravni
13
Elektromagnetni ventil za zadržavanje kočnice ili ožičenje kola nisu ispravni
14
TEC ne prepoznaje softver sistema InfoCenter
15
Prekidač pritiska ulja u sistemu kočnica ili ožičenje kola nisu ispravni
16
Senzor radne kočnice ili položaja gasa ili ožičenje kola nisu ispravni (kolo je otvoreno iako su kočnica ili papučica gasa otpušteni)
17
Vremensko ograničenje startera je isteklo (starter je bio aktiviran duže od 30 sekundi)
Dijagnostički ulazi i izlazi
Dijagnostika se koristi za rešavanje problema rada mašine i obezbeđivanje pravilnog funkcionisanja komponenti i ožičenja kola.
Parametri pumpe
Ulazi
Izlazi
Prekidač pumpe
Glavna pumpa
Trenutno ispiranje
Pumpa za ispiranje
Tempirano ispiranje
Početni položaj gasa
Tajmer
Parametri strela
Ulazi
Izlazi
Leva strela
Glavna strela
Srednja strela
Desna strela
Glavna strela
Parametri motora
Ulazi
Izlazi
Key Start (Ključ u položaju za pokretanje)
OK Run (Rad u redu)
Key Run (Ključ u radnom položaju)
Izlaz motora
Neutralni položaj
Sedište ili parkirna kočnica
Isključena pumpa
Parametri blokade gasa
Ulazi
Izlazi
Prekidač blokade gasa/brzine
Blokada gasa/brzine
Neutralni položaj
Parkirna kočnica
Glavna pumpa
Isključeno kvačilo
