메뉴
|
 |
탱크가 비었음(용량 10% 미만)
|
|
 |
위로/아래로 스크롤 |
 |
탱크 용량이
낮음(10%~29%) |
|
 |
왼쪽/오른쪽으로
스크롤 |
 |
탱크 용량이
절반임(30%~69%) |
|
 |
이전 화면 |
 |
탱크 용량이
가득 참(70%~100%)
|
|
 |
값 감소 |
 |
1갤런씩 탱크
용량 증가
|
|
 |
값 증가 |
 |
10갤런씩 탱크
용량 증가
|
|
 |
수락
|
 |
25리터씩 탱크
용량 증가
|
|
 |
저장
|
 |
붐이 꺼짐 |
|
 |
PIN 암호
|
 |
붐이 활성화됨 |
|
 |
(고장) 메뉴 종료 |
 |
모든 구역
삭제 |
|
 |
배터리 전압 |
 |
활성 구역
삭제 |
|
 |
주차 브레이크가
체결됨. |
 |
살포 구역 |
|
 |
운전석에
앉으세요.
|
 |
모든 구역
화면 |
|
 |
사용 시간 |
  |
스프레이어
구역으로 이동
|
|
 |
잠김
|
|||
 |
브레이크
잠금치 |
 |
스로틀 잠금 |
|
 |
속도 잠금 |
보호
메뉴에 따라 보호됨 - PIN을 입력해야만
접근 가능| 메뉴 항목 |
설명
|
|---|---|
| Calibration(보정)
|
보정 메뉴는
유량계 및 속도 센서의
보정을 지원합니다. Multi Pro 사용 설명서를 참조하십시오.
|
| Settings(설정)
|
설정 메뉴를
통해 디스플레이 구성
변수를 사용자 정의하고
수정할 수 있습니다.
|
| Machine Settings(장비 설정)
|
장비 설정
메뉴를 통해 장비 변수를
구성할 수 있습니다.
|
| Service(정비)
|
정비 메뉴에는
사용 시간 및 장비 고장과
같은 장비 관련 정보가
포함됩니다.
|
| Diagnostics(진단)
|
진단 메뉴는
각 장비 스위치, 센서 또는
제어장치 출력의 상태를
표시합니다. 이 기능을
사용하면 어떤 장비
제어장치가 켜져 있거나
꺼져 있는지 빠르게
알 수 있으므로 특정
문제를 해결할 수 있습니다.
|
| About(정보)
|
정보 메뉴는
컴퓨터의 모델 번호, 일련 번호
및 소프트웨어 버전을
나열합니다.
|
| 메뉴 항목 |
설명
|
|---|---|
| Test Speed(테스트 속도)
|
보정의 테스트
속도를 설정합니다.
|
| Flow Cal(유량 보정)
|
유량계를
보정합니다
|
| Speed Cal(속도 보정)
|
속도 센서를
보정합니다.
|
| Use Flow Cal Default(유량 보정
기본값 사용)
|
유량 보정을
실제 체적이 아닌 평균값으로
계산된 기본값으로
리셋합니다.
|
| Use Speed Cal Default(속도 보정
기본값 사용)
|
속도 보정을
실제 속도가 아닌 평균값으로
계산된 기본값으로
리셋합니다.
|
| 메뉴 항목 |
설명
|
|---|---|
| Enter PIN(PIN 입력)
|
회사에서
승인한 사람(감독관/정비공)이 PIN 코드를 통해
보호 메뉴에 액세스하도록
허용합니다.
|
| Backlight(백라이트)
|
LCD 디스플레이의
밝기를 제어합니다.
|
| Language(언어)
|
디스플레이에서
사용되는 언어를 제어합니다*.
|
| 단위
|
디스플레이에서
사용되는 단위(야드법, 잔디 또는
미터법)를 제어합니다.
|
| Protected Menus(보호 메뉴)
|
보호 메뉴에
대한 액세스를 허용합니다.
|
| Protect Settings(보호 설정)
|
보호 설정의
설정을 변경할 수 있습니다.
|
| 메뉴 항목 |
설명
|
|---|---|
| Tank Alert(탱크 경고)
|
탱크 용량
낮음 경고를 설정합니다.
|
| Hill Assist(언덕 출발
보조장치)
|
언덕 출발
보조장치를 켜거나
끕니다. |
| Geolink |
위성 검색
옵션 |
| Left Boom(좌측 붐)
|
좌측 섹션의
폭을 조정합니다.
|
| Center Boom(중앙 붐)
|
중앙 섹션의
폭을 조정합니다.
|
| Right Boom(우측 붐)
|
우측 섹션의
폭을 조정합니다.
|
| Reset Defaults(기본값 리셋)
|
기본값을
리셋합니다.
|
| 메뉴 항목 |
설명
|
|---|---|
| Faults(고장)
|
고장 메뉴에는
최근 장비 고장 목록이
포함되어 있습니다. 고장 메뉴
및 해당 메뉴에 포함된
정보에 대한 자세한
내용은 정비
설명서를 참조하거나 Toro의 공인
판매대리점에 문의하십시오.
|
| Hours(시간)
|
장비, 엔진 및 PTO가 켜진 총
시간, 장비 이동
시간 및 서비스 기한을
나열합니다.
|
| Flow Rate(유속) |
현재 유속을
표시합니다.
|
| Flow Cal Value(유량 보정값) |
예상 유량과
보정 유량 사이의 차이를
계산하는 데 사용되는
현재 승수를 표시합니다.
|
| Speed Cal Value(속도 보정값) |
예상 속도와
보정 속도 사이의 차이를
계산하는 데 사용되는
현재 승수를 표시합니다.
|
| 메뉴 항목 |
설명
|
|---|---|
| Pumps(펌프)
|
펌프 입력, 순시 세척, 세척 시간
옵션에 액세스합니다.
|
| Booms(붐)
|
붐 입력 및
출력에 액세스합니다.
|
| Throttle Lock(스로틀 잠금)
|
스로틀 잠금
입력 및 출력에 액세스합니다.
|
| Engine Run(엔진 작동)
|
엔진 작동
입력과 출력에 액세스합니다.
|
| 메뉴 항목 |
설명
|
|---|---|
| Model(모델)
|
장비의 모델
번호를 나열합니다.
|
| SN
|
장비의 일련번호를
나열합니다.
|
| S/W Revision(소프트웨어
버전) |
기본 컨트롤러의
소프트웨어 버전을
나열합니다.
|
| InfoCenter S/W Revision(InfoCenter 소프트웨어
버전) |
InfoCenter의 소프트웨어
버전을 나열합니다.
|
| ICAN Bus
|
CAN Bus를 나열합니다.
|

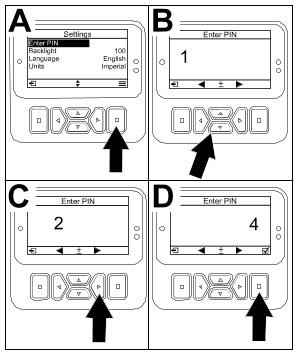

을 누릅니다.
을 누른
후 오른쪽 이동 버튼
을 눌러 그
다음 숫자로 이동합니다. 마지막 숫자를
입력할 때까지 이 단계를
반복합니다.
을 누릅니다.
(꺼짐)으로 변경합니다.
(켜짐)으로 변경하고, PIN 코드를 설정하고, 점화 스위치의
키를 Off(꺼짐) 위치로 돌린
다음 On(켜짐) 위치로 돌립니다.
| 설정
|
기본값 |
| 테스트 속도 |
0.0
|
| 언덕 출발
보조장치
|
작동
|
| 스프레이
탱크 경고
|
1 갤런/리터
|
| 좌측 붐 |
203 cm
|
| 중앙 붐 |
152 cm
|
| 우측 붐 |
203 cm
|
버튼을 눌러
우측으로 이동합니다.
을 눌러 ±10(미국 단위) 또는 ±25(미터 단위)로 변경합니다.
을 눌러 1 단위씩 용량을
변경합니다.
| 200
|
시동 금지—펌프 스위치
켜짐 |
| 201
|
시동 금지—Neutral(중립)이 아님 |
| 202
|
시동 금지—착석하지
않음 |
| 203
|
시동 금지—스로틀 페달이
홈이 아님
|
| 204
|
시동 금지—스타터 작동
시간 경과
|
| 205
|
주차 브레이크가
체결됨 |
| 206
|
펌프 시동
금지—붐 활성화 |
| 207
|
펌프 시동
금지—엔진 rpm 높음
|
| 208
|
스로틀/속도 잠금
중지—펌프가
작동하지 않음
|
| 209
|
스로틀 잠금
중지—주차 브레이크가
걸리지 않음
|
| 210
|
속도 잠금
중지—운전자가
착석하지 않거나, 주차 브레이크가
걸림 |
| 211
|
스로틀/속도 잠금
중지—클러치
또는 주 브레이크가
체결됨 |
| 212
|
탱크 용량
낮음 경고
|
| 213
|
세척 펌프가
켜짐 |
| 220
|
유속 센서
보정 |
| 221
|
유량 센서
보정—탱크에
물을 보충하고 보충한
용량 입력
|
| 222
|
유량 센서
보정—펌프 켜기 |
| 223
|
유량 센서
보정—모든 붐
켜기 |
| 224
|
유속 센서
보정—보정이
시작됨 |
| 225
|
유속 센서
보정—보정이
완료됨 |
| 226
|
유속 센서
보정—보정 모드
종료 |
| 231
|
속도 센서
보정 |
| 232
|
속도 센서
보정—정수 탱크를
채우고 다음을 누름 |
| 233
|
유속 센서
보정—스프레이어에
물을 절반 정도 채우고, 다음을 누름 |
| 234
|
속도 센서
보정—보정 거리를
입력하고, 다음을 누름 |
| 235
|
속도 센서
보정—스프레이어
섹션이 꺼진 상태에서
입력 거리를 표시하고
주행 |
| 236
|
속도 센서
보정—속도 센서
보정 진행 중
|
| 237
|
속도 센서
보정—속도 센서
보정 완료됨
|
| 238
|
속도 센서
보정—붐을 끔 |
| 241
|
보정이 한계를
벗어남, 기본값
사용 |
| 코드
|
설명
|
|---|---|
| 1
|
TEC 오류
|
| 2
|
하나 이상의 TEC 출력 퓨즈(7.5A) 고장
|
| 3
|
주전원 장치
릴레이 또는 회로 배선
고장 |
| 4
|
충전 시스템
또는 회로 배선 고장 |
| 5
|
시동 릴레이
또는 회로 배선 고장 |
| 6
|
킬 릴레이
회로 고장
|
| 7
|
스프레이
펌프 클러치 또는 회로
배선 고장
|
| 8
|
스프레이
펌프 표시등 또는 회로
배선 고장
|
| 9
|
스로틀 잠금
또는 회로 배선 고장 |
| 10
|
스로틀 잠금
표시기 또는 회로 배선
고장 |
| 11
|
마스터 붐
값 액추에이터 또는
회로 배선 고장
|
| 12
|
세척 펌프
릴레이, 세척
펌프(옵션) 또는 회로
배선 고장
|
| 13
|
블레이크
홀드 솔레노이드 또는
회로 배선 고장
|
| 14
|
TEC가 InfoCenter 소프트웨어를
인식할 수 없음
|
| 15
|
브레이크
압력 스위치 또는 회로
배선 고장(브레이크
페달이 풀렸음에도
불구하고 회로가 닫힘)
|
| 16
|
서비스 브레이크
또는 스로틀 홈 센서, 또는 회로
배선 고장(브레이크
또는 가속 페달이 풀렸음에도
불구하고 회로가 열림)
|
| 17
|
스타터 타임아웃(스타터가 30초 이상 작동함)
|
| 입력
|
출력
|
|---|---|
| 펌프 스위치 |
메인 펌프 |
| 순간 세척 |
세척 펌프 |
| 정기 세척 |
|
| 스로틀 홈 |
|
| 타이머 |
| 입력
|
출력
|
|---|---|
| 좌측 붐 |
마스터 붐 |
| 중앙 붐 |
|
| 우측 붐 |
|
| 마스터 붐 |
| 입력
|
출력
|
|---|---|
| 시동 키 |
작동 확인 |
| 작동 키 |
엔진 출력 |
| 중립
|
|
| 운전석 또는
주차 브레이크
|
|
| 펌프 꺼짐 |
| 입력
|
출력
|
|---|---|
| 스로틀/속도 잠금
스위치 |
스로틀/속도 잠금 |
| 중립
|
|
| 주차 브레이크 |
|
| 메인 펌프 |
|
| 클러치 해제 |
