Komplet za miješanje kemikalija

1. Potražite montažni nosač ventila na stražnjoj strani uređaja.

2. Uklonite 3 crijeva kako prikazuje Slika 3.

   Note: Stavite obujmice, brtve i rašljaste obujmice za crijevo sa strane radi kasnijeg postavljanja u skladu s odjeljcima Postavljanje nosača i sklopa ventila eduktora, Postavljanje premosnog crijeva za mućkanje i Postavljanje sklopa crijeva za otpuštanje pritiska te odložite 3 crijeva koja ste uklonili.



   Slika 3

   1. Crijeva

1. Uklonite rašljastu obujmicu koja pričvršćuje ventil za otpuštanje na T-spojnicu pumpe za prskanje, a zatim uklonite i ventil za otpuštanje (Slika 4).

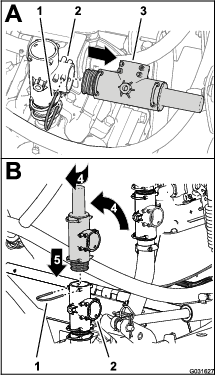

   Slika 4

   1. Rašljasta obujmica
   2. T-spojnica
   3. Ventil za otpuštanje pritiska
   4. Okretanje ventila za otpuštanje pritiska
   5. Dolje

2. Okrenite ventil za otpuštanje pritiska kako prikazuje Slika 4.

   Note: Okrenite izlaz ventila za otpuštanje pritiska prema natrag.

3. Umetnite ventil za otpuštanje pritiska u gornji dio T-spojnice i namještajte ga sve dok u potpunosti ne sjedne (Slika 4).

4. Pričvrstite ventil za otpuštanje pritiska na T-spojnicu pomoću rašljaste obujmice koju ste uklonili u koraku 1.

5. Okrenite gornju T-spojnicu za približno 45° u smjeru kazaljki na satu (Slika 5).



   Slika 5

   1. Gornja T-spojnica
   2. Donja T-spojnica

1. Postavite montažni nosač ventila na prednji dio nosača ventila (Slika 6) pomoću 4 prirubna vijka (5/16 × ¾ inča), 4 prirubne matice (5/16 inča) i 4 podložne pločice (5/16 inča).



   Slika 6

   1. Prirubna matica (5/16 inča)
   2. Podložna pločica (5/16 inča)
   3. Montažni nosač ventila
   4. Nosač ventila
   5. Prirubni vijak (5/16 × ¾ inča)

2. Poravnajte prirubnicu redukcijskog adaptera (ventil eduktora) s prirubnicom glave tlačnog filtra (Slika 7) i upotrijebite brtvu koju ste uklonili u koraku 2 odjeljka Uklanjanje crijeva.



   Slika 7

   1. Prirubna matica (¼ inča)
   2. Montažni nosač ventila
   3. Prirubnica (glava tlačnog filtra)
   4. Usadni vijak (ventil eduktora)
   5. Redukcijski adapter
   6. Brtva
   7. Prirubni prsten

3. Postavite usadne vijke glave tlačnog filtra u rupe na montažnom nosaču ventila (Slika 7).

4. Postavite prirubnicu redukcijskog adaptera na prirubnicu glave tlačnog filtra (Slika 7) pomoću prirubnog prstena koji ste uklonili u koraku 2 odjeljka Uklanjanje crijeva.

5. Pričvrstite ventil eduktora na gornji dio montažnog nosača ventila pomoću 2 prirubne matice (¼ inča) i pritegnite matice na 1017 do 1243 Ncm.

6. Rukom čvrsto pritegnite prirubni prsten.

1. Poravnajte pravokutnu stepeničastu spojnicu novog sklopa premosnog crijeva za mućkanje s otvorom te je umetnite u gornju T-spojnicu i namještajte sve dok ne sjedne u T-spojnicu (Slika 8).



   Slika 8

   1. Rašljasta obujmica
   2. Otvor (gornja T-spojnica)
   3. Gornje usisno crijevo (spremnik prskalice)
   4. Brtva
   5. Prirubnica (ventil za mućkanje)
   6. Pravokutna stepeničasta spojnica
   7. Crijevo 25 × 305 mm (sklop premosnog crijeva za mućkanje)
   8. Ravna prirubna spojnica
   9. Prirubni prsten

2. Pričvrstite pravokutnu stepeničastu spojnicu na T-spojnicu pomoću rašljaste obujmice (Slika 8) koju ste uklonili u koraku 2 odjeljka Uklanjanje crijeva.

3. Poravnajte ravnu prirubnu spojnicu novog sklopa premosnog crijeva za mućkanje i brtvu s prirubnicom optočnog ventila (Slika 8).

4. Pričvrstite ravnu prirubnu spojnicu i brtvu na optočni ventil prirubnim prstenom (Slika 8) koji ste uklonili u koraku 2 odjeljka Uklanjanje crijeva.

1. Poravnajte pravokutnu spojnicu sklopa crijeva za otpuštanje pritiska s otvorom u gornjoj T-spojnici (ispod ventila za otpuštanje pritiska) i namještajte pravokutnu spojnicu dok u potpunosti ne sjedne (Slika 9).



   Slika 9

   1. Gornja T-spojnica (ispod ventila za otpuštanje pritiska)
   2. Rašljasta obujmica
   3. Gornja T-spojnica
   4. Donja T-spojnica
   5. Pravokutna stepeničasta spojnica
   6. Crijevo za otpuštanje pritiska

2. Pričvrstite pravokutnu T-spojnicu (Slika 9) držačem koji ste uklonili u koraku 2 odjeljka Uklanjanje crijeva.

3. Poravnajte drugu pravokutnu spojnicu sklopa crijeva za otpuštanje pritiska s otvorom donje T-spojnice (pričvrstite na nosač ventila) i namještajte pravokutnu spojnicu dok potpuno ne sjedne (Slika 9).

4. Pričvrstite pravokutnu spojnicu na gornju T-spojnicu pomoću rašljaste obujmice (Slika 9) koju ste uklonili u koraku br. 2 odjeljka Uklanjanje crijeva.

1. Poravnajte drugu pravokutnu spojnicu sklopa crijeva za dovod s otvorom donje T-spojnice na pumpi prskalice i namještajte pravokutnu spojnicu dok ne sjedne (Slika 10).



   Slika 10

   1. Donja T-spojnica (pumpa prskalice)
   2. Rašljasta obujmica
   3. Pravokutna stepeničasta spojnica
   4. Sklop crijeva za dovod

2. Pričvrstite pravokutnu stepeničastu spojnicu na pumpu prskalice pomoću rašljaste obujmice (Slika 10) koju ste uklonili u koraku 1 odjeljka Premještanje ventila za otpuštanje pritiska i gornje T-spojnice.

3. Poravnajte ravnu stepeničastu spojnicu sklopa visokotlačnog crijeva s donjim otvorom ventila eduktora te umetnite ravnu spojnicu i namještajte je dok ne sjedne (Slika 11).



   Slika 11

   1. Ventil eduktora
   2. Rašljasta obujmica
   3. Sklop crijeva za dovod

4. Pričvrstite ravnu stepeničastu spojnicu na ventil eduktora (Slika 9) pomoću rašljaste obujmice.

1. Uklonite 2 prirubne matice koje pričvršćuju graničnik poklopca spremnika na 2 noseća vijka na stražnjem držaču spremnika prskalice, a zatim uklonite i graničnik poklopca spremnika (Slika 12).

   Note: Stavite graničnik poklopca spremnika i prirubnu maticu sa strane.



   Slika 12

   1. Graničnik poklopca spremnika
   2. Prirubna matica
   3. Noseći vijak

2. Poravnajte utore u nosaču eduktora s 2 donja noseća vijka na stražnjem držaču spremnika kako prikazuje Slika 13.



   Slika 13

   1. Utori (nosač eduktora)
   2. Prirubna matica (5/16 inča)
   3. Noseći vijak

3. Labavo postavite prirubnu maticu (5/16 inča) na donji noseći vijak (Slika 13).

4. Postavite graničnik poklopca spremnika i 2 prirubne matice koje ste uklonili u koraku 1 na 2 gornja noseća vijka (Slika 14).



   Slika 14

   1. Prirubna matica (5/16 inča)
   2. Noseći vijak
   3. Graničnik poklopca spremnika
   4. Nosač eduktora

5. Pritegnite 3 prirubne matice na 1978 do 2542 Ncm.

1. Postavite okretni klin kroz gornji otvor na poluzi nosača (Slika 15).



   Slika 15

   1. Poluga nosača (lijeva)
   2. Vijak (⅜ × 1¼ inča)
   3. Gornji otvor (lijeva poluga nosača)
   4. Okretni klin
   5. Protumatica (⅜ inča)
   6. Ručka
   7. Donji otvor (lijeva poluga nosača)

2. Nanesite sredstvo za fiksiranje srednje jačine na navoje vijka (⅜ × 1¼ inča).

3. Spojite vijak (⅜ × 1¼ inča) kroz donji otvor na poluzi nosača i držač okretnog klina (Slika 15) s protumaticom (⅜ inča) i pritegnite protumaticu na 15 do 17 Nm.

4. Navijte ručku na vijak (⅜ × 1¼ inča) i rukom je pritegnite uz protumaticu (Slika 15).

5. Ponovite korake od 1 do 4 na drugoj poluzi nosača (Slika 15).

1. Umetnite prirubnu čahuru (unutarnjeg promjera ¾ inča) u oba kraja okretne cijevi u glavnom potpornom okviru (Slika 16).



   Slika 16

   1. Gornji okretni klin (½ inča)
   2. Prirubne čahure (unutarnjeg promjera ½ inča)
   3. Glavčine (stražnja ploča – lijeva i desna)
   4. Podložne pločice (½ inča)
   5. Rascjepke
   6. Poluga nosača (lijeva)
   7. Glavčina (lijeva poluga nosača)
   8. Prirubne čahure (unutarnjeg promjera ¾ inča)
   9. Okretna cijev (glavni potporni okvir)
   10. Donji okretni klin (¾ inča – desna poluga nosača)

2. Umetnite prirubnu čahuru (unutarnjeg promjera ½ inča) u lijevu i desnu glavčinu stražnje ploče (Slika 16).

   Note: Pazite da su prirubnice čahura u ravnini s vanjskom stranom glavčina.

3. Umetnite donji zakretni klin desne poluge nosača u prirubnu čahuru s desne strane okretne cijevi i osovine (Slika 16).

   Note: Poravnajte gornji okretni klin poluge s desnom glavčinom stražnje ploče.

4. Umetnite gornji okretni klin desne poluge nosača u desnu glavčinu stražnje ploče (Slika 16).

5. Pričvrstite gornji okretni klin na stražnju ploču pomoću podložnih pločica (½ inča) i rascjepke (Slika 16).

6. Stavite glavčinu lijeve poluge nosača preko kraja donjeg okretnog klina desne poluge nosača koji strši s lijeve strane lijeve prirubne čahure u okretnoj cijevi (Slika 16).

   Note: Poravnajte gornji okretni klin poluge s lijevom glavčinom stražnje ploče.

7. Provucite gornji okretni klin lijeve poluge nosača kroz lijevu glavčinu stražnje ploče (Slika 16).

8. Pričvrstite gornji okretni klin lijeve poluge nosača na stražnju ploču pomoću podložne pločice (½ inča) i rascjepke (Slika 16).

9. Postavite 2 zatična vijka u lijevu polugu na nižoj okretnoj točki (Slika 17).

   Note: Nemojte odmah pritegnuti zatične vijke kako biste kasnije mogli prilagoditi sustav nosača.



   Slika 17

   1. Poluga nosača (lijeva)
   2. Okretna cijev
   3. Zatični vijak
   4. Otvori u poluzi nosača

1. Postavite oprugu u otvor na donjem kraju nagnute pločice na bočnoj strani sklopa okvira (Slika 18).



   Slika 18

   1. Nagnuta pločica
   2. Otvor u pločici
   3. Opruga
   4. Klin
   5. Utor

2. Stavite jedan kraj opruge u otvor i drugi kraj na klin za oprugu (Slika 18).

3. Provjerite je li kraj opruge ispravno sjeo u utor klina (Slika 18).

4. Ponovite korake od 1 do 3 na drugoj strani.

5. Pritegnite 2 zatična vijka na lijevoj poluzi nosača.

Pomaknite sklop nosača u gornji položaj za transport kako biste podesili jezičac.

1. Podignite poluge kako biste podignuli sklop i pritom ga blago nagnite prema spremniku.

2. Gurnite jezičac ispod poprečne šipke, a zavarena pločica treba biti na gornjem dijelu sklopa okvira.

3. Pustite da se sklop spusti prema spremniku.

4. Provjerite dodiruju li plastični graničnici pločice za opruge i dovoljno jako pritisnite sklop stražnje ploče nosača da bi se pločice potisnule do pola puta (Slika 19).



   Slika 19

   1. Potisnuta pločica za opruge
   2. Stražnja ploča
   3. Pločica za opruge

5. Držite pritisak na stražnjoj ploči i povucite jezičac prema sebi dok mu rub ne dodirne poprečnu šipku (Slika 20).



   Slika 20

   1. Rub jezičca
   2. Pričvršćivači
   3. Utor u ploči
   4. Zavarena pločica

6. Pritegnite pričvršćivače na jezičcu kako biste ga učvrstili i zatim otpustite pritisak na stražnjoj ploči.

   Note: Provjerite je li nosač dobro pričvršćen. Trebao bi biti priljubljen uz sklop okvira. Možete ponoviti taj postupak nakon što postavite eduktor kako biste podesili zaključani položaj.

Note: Možete postaviti ručku i klin za pričvršćivanje na lijevu ili desnu stranu ručke eduktora.

1. Postavite klin za pričvršćivanje na ručku eduktora (Slika 21) pomoću 2 imbus vijka (#10-24 × ½ inča).



   Slika 21

   1. Klin za pričvršćivanje
   2. Imbus vijak (#10-24 × ½ inča)
   3. Ručka eduktora
   4. Sklop eduktora
   5. Prirubna matica
   6. Montažna ploča (eduktora)
   7. Obujmica
   8. Vijak (#10-24 × ½ inča)
   9. Prirubni vijak (5/16 × ¾ inča)
   10. Sigurnosna matica (#10-24)
   11. Ručka za pričvršćivanje

2. Postavite obujmicu na ručicu za pričvršćivanje (Slika 21) koristeći 2 vijka (#10-24 × ½ inča) i 2 sigurnosne matice (#10-24).

3. Postavite ručku na montažnu ploču eduktora (Slika 21) pomoću 2 prirubna vijka (5/16 × ¾ inča) i prirubnih matica (5/16 inča).

4. Spustite nosač u donji položaj.

1. Poravnajte otvore na montažnoj ploči eduktora s otvorima na okviru potpornog okvira nosača (Slika 22).

   Note: Pričvršćivači moraju biti dovoljno labavi da bi mogli proći kroz utor kad se eduktor na početku podigne u položaj za transport. To vam omogućuje podešavanje hoda i poravnanja eduktora.



   Slika 22

   1. Vijak (⅜ × 1 inč)
   2. Stražnja ploča
   3. Prirubna nazubljena matica (⅜ inča)
   4. Rupa za montažu sklopa eduktora
   5. Montažna ploča sklopa eduktora

2. Za montažu eduktora postavite 4 vijka (⅜ × 1 inč) i matice (⅜ inča).

   Note: Nemojte odmah pritegnuti vijke.

3. Kako biste pažljivo podignuli eduktor u sklopu nosača u položaj za transport, učinite sljedeće:

   1. Podignite donju ručku kako biste podignuli eduktor i pritom ga blago nagnite prema spremniku.

   2. Gurnite jezičac ispod poprečne šipke, a zavarena pločica treba biti na gornjem dijelu sklopa okvira.

   3. Zatim okrenite sklop prema spremniku i poravnajte obujmicu s velikom okretnom cijevi na donjem dijelu okvira.

   4. Gurajte dok se obujmica ne zatvori preko okretne cijevi kako prikazuje Slika 23.



      Slika 23

      1. Obujmica
      2. Okretna cijev

4. Provjerite visinu eduktora na stražnjoj ploči nosača i podesite po potrebi.

5. Pritegnite pričvršćivače i pričvrstite eduktor na nosač.

   Note: Zavrnite pričvršćivače na 36 do 45 Nm.

6. Pritegnite 2 zatična vijka na lijevoj poluzi nosača kako prikazuje Slika 17 u odjeljku Postavljanje poluga nosača na potporni okvir.

7. Provjerite položaj sklopa eduktora na držaču spremnika.

   Note: Eduktor bi trebao biti uspravan i u položaju za transport. Otpustite donju sigurnosnu maticu na sklopu okvira koja ga pričvršćuje za spremnik. Nemojte ukloniti sigurnosnu maticu. Prema potrebi podesite položaj i pritegnite sigurnosnu maticu. Provjerite je li držač pričvršćen za spremnik.

1. Poravnajte prirubnicu T-spojnice za ventil za pražnjenje s prednjom prirubnicom eduktora (Slika 24).

   Note: Pazite da je ručka ventila za pražnjenje okrenuta prema van.



   Slika 24

   1. Prirubnica (T-spojnica – ventil za pražnjenje)
   2. Prirubni prsten
   3. Brtva
   4. Prednja prirubnica (eduktor)

2. Spojite T-spojnicu s eduktorom pomoću brtve i prirubnog prstena te pritegnite prsten rukom (Slika 24).

1. Otvorite poklopac spremnika za prskanje i izvadite košaricu filtra (Slika 25).



   Slika 25

2. Pronađite mjesto na prednjoj gornjoj strani spremnika kako prikazuje Slika 26.

   Note: Pronađite oznaku za bušenje u sredini utisnutog kruga.



   Slika 26

   1. Izbušite rupu pomoću bušilice od 9 cm
   2. Rupu izbušite u sredini utisnutog kruga
   3. Utisnuti krug

3. Pomoću bušilice od 9 cm izbušite rupu na označenom mjestu (Slika 26).

   Note: Morat ćete malo povećati promjer zbog spojnice.

4. Nakon što izbušite rupu, izbrusite oštre rubove i očistite krhotine koje padnu u spremnik za prskanje tijekom bušenja.

1. Postavite brtvu na nepropusnu spojnicu (Slika 27).



   Slika 27

   1. Sigurnosni prsten
   2. Brtva
   3. Nepropusna spojnica

2. Kroz otvor koji ste izbušili u koraku Bušenje spremnika postavite spojnicu i brtvu s unutarnje strane spremnika (Slika 27).

3. Pričvrstite spojnicu na spremnik pomoću sigurnosnog prstena (Slika 27).

4. Postavite košaricu filtra i zatvorite poklopac spremnika za prskanje.

1. Uklonite 2 vijka (⅜ × 7 inča), 4 podložne pločice (⅜ inča) i 2 matice (⅜ inča) koje pričvršćuju prednje dijelove držača spremnika za prskanje (Slika 28).



   Slika 28

   1. Vijak (⅜ × 7 inča)
   2. Prirubna matica (⅜ inča)
   3. Podložna pločica (⅜ inča)
   4. Noseći vijak (5/16 × 1 inč)
   5. Druga rupa – dio držača (spremnik za prskanje)

2. Umetnite noseći vijak (5/16 × 1 inč) u drugu rupu na dijelu držača kako prikazuje Slika 28.

3. Sastavite 2 prednje polovice držača koristeći 2 vijka, 4 podložne pločice i 2 matice koje ste uklonili u koraku 1 i pritegnite vijke i matice rukom (Slika 28).

4. Postavite obujmicu tipa R na sklop crijeva eduktora (Slika 29).



   Slika 29

   1. Pravokutna stepeničasta spojnica
   2. Sklop crijeva eduktora
   3. Prirubna matica (5/16 inča)
   4. Rašljasta obujmica
   5. Nepropusna spojnica
   6. Obujmica (tip R) (5/16 inča)
   7. Noseći vijak (5/16 × 1 inč)

5. Postavite pravokutnu stepeničastu spojnicu sklopa crijeva eduktora u nepropusnu spojnicu i pričvrstite stepeničastu spojnicu na nepropusnu spojnicu pomoću rašljaste obujmice (Slika 29).

6. Labavo postavite obujmicu tipa R na noseći vijak i pričvrstite je (Slika 29) prirubnom maticom (5/16 inča).

   Note: Nakon što postavite drugi kraj sklopa crijeva eduktora, pritegnite prirubnu maticu.

7. Pričvrstite ravnu stepeničastu spojnicu sklopa crijeva eduktora na prirubnicu T-spojnice pomoću brtve i prirubnog prstena te pritegnite prsten rukom (Slika 30).



   Slika 30

   1. Ravna stepeničasta spojnica (sklop crijeva eduktora)
   2. Prirubni prsten
   3. Brtva
   4. Prirubnica (T-spojnica – sklop eduktora)

8. Podignite i spustite ručku eduktora kako biste provjerili može li se eduktor slobodno kretati.

   Note: Po potrebi podesite položaj obujmice tipa R kako biste poravnali crijevo eduktora (Slika 29).

9. Pritegnite prirubnu maticu (5/16 inča) koja pričvršćuje obujmicu tipa R na noseći vijak od 1978 do 2542 Ncm.

Okrenite poklopac u smjeru suprotnom od kazaljki na satu kako biste ga otvorili. Do kraja zatvorite poklopac i okrenite ga u smjeru kazaljki na satu kako biste ga zaključali. Morate zatvoriti i zaključati poklopac prije podizanja u položaj za transport.

Pomoću gornjih i donjih ručki (Slika 33) možete podignuti i spustiti eduktor i zaključati ga u položaj za transport.

Ventil žlijeba služi za puštanje kemikalija iz eduktora u crijevo koje vodi do spremnika za prskanje.

Ispirač (Slika 34) se nalazi u spremniku eduktora. Njime se uklanjaju ostaci kemikalija iz spremnika (boce) u kojem se kemikalija nalazi. Ispirač prska otopinu iz sustava za prskanje koja je pod pritiskom. Spremnik kemikalija (boca) ispire se otopinom iz sustava za prskanje koja se ispušta pritiskom na mlaznicu ispirača.

Slika 34

1. Ispirač

Ventilom za ispiranje (Slika 33) ispiru se ostaci kemikalija iz žlijeba eduktora. Ventil za ispiranje prska otopinu iz sustava za prskanje koja je pod pritiskom. Za ispiranje žlijeba okrenite ručku ventila za ispiranje za 90° u smjeru suprotnom od kazaljki na satu; za zatvaranje ventila za ispiranje okrenite ručku ventila za ispiranje za 90° u smjeru kazaljki na satu.

1. Primite ručku eduktora i povucite ručku za pričvršćivanje s klina za pričvršćivanje (Slika 35 i Slika 36).



   Slika 35

   1. Ručke (gornji dio nosača)
   2. Ručka eduktora
   3. Ručka za pričvršćivanje


   Slika 36

   1. Klin za pričvršćivanje
   2. Ručka za pričvršćivanje

2. Uhvatite ručku na gornjem dijelu nosača i ručku eduktora te povlačite ručku eduktora prema van dok se obujmica ne oslobodi iz okretne cijevi (Slika 35 i Slika 37).



   Slika 37

   1. Obujmica
   2. Okretna cijev

3. Povlačite ručku eduktora prema van i prema dolje dok se kuka zasuna na unutarnjoj strani stražnje ploče ne odvoji od šipke za zaključavanje sklopa glavnog potpornog okvira (Slika 38).



   Slika 38

   1. Šipka za zaključavanje (glavni potporni okvir)
   2. Zasun (stražnja ploča)

4. Okrenite ručku eduktora blago prema van i držite je dok ne spustite eduktor do kraja (Slika 39).

   Note: Za poravnavanje kuke zasuna ispod ploče opruge na dnu glavnog potpornog okvira nagnite dno eduktora prema van.



   Slika 39

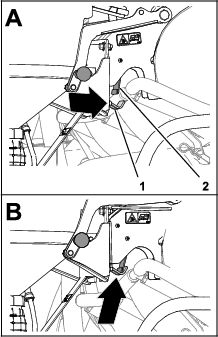

5. Kada se zasun stražnje ploče nađe ispod ploče opruge (Slika 40, A), zakrenite ručku eduktora prema unutra tako da se kuka zasuna poravna iza ploče opruge (Slika 40, B).



   Slika 40

   1. Kuka zasuna
   2. Ploča opruge

1. Uhvatite ručku na gornjem dijelu nosača i ručku eduktora te povlačite ručku eduktora prema van sve dok se kuka zasuna ne poravna s vanjske strane ploče opruge (Slika 37 i Slika 40).

2. Držite ručku eduktora blago prema van i podignite eduktor (Slika 39).

   Note: Za poravnavanje zasuna na unutarnjoj strani stražnje ploče ispod šipke za zaključavanje sklopa glavnog potpornog okvira prema potrebi nagnite gornji dio eduktora prema unutra.

3. Pritišćite ručke na gornjem dijelu nosača sve dok kuka zasuna ne bude u ravnini iza šipke za zaključavanje glavnog potpornog okvira (Slika 38).

4. Pritišćite ručku eduktora sve dok se kuka ne podigne do šipke za zaključavanje, a obujmica ne sjedne oko okretne cijevi (Slika 37).

5. Pričvrstite ručku za pričvršćivanje na klin za pričvršćivanje (Slika 36).

Note: Prije pokretanja eduktora zatvorite ventil žlijeba i ventil za ispiranje.

1. Za spuštanje eduktora pritisnite donju ručku (Slika 41).

2. Otvorite poklopac i provjerite ima li stranih predmeta koji bi mogli ometati rad ili kontaminirati sustav (Slika 41).

3. Zatvorite i zaključajte poklopac tako da ga okrenete u smjeru kazaljki na satu.

4. Okrenite ručku zapornog ventila eduktora u otvoreni položaj (Slika 42).

   Sustav prskalice stvara pritisak u krugu eduktora.



   Slika 42

   1. Ručka (zaporni ventil eduktora)

5. Otvorite ventil žlijeba (crveni gumb) na dnu žlijeba (Slika 41).

6. Polako otključajte i otvorite poklopac tako da ga okrenete u smjeru suprotnom od kazaljki na satu.

1. Otvorite zaporni ventil eduktora.

2. Otvorite ventil žlijeba (Slika 41).

3. Dodajte potrebnu količinu kemikalija u žlijeb.

   Note: Izbjegavajte prskanje tekućine ili kemikalija izvan žlijeba.

4. Po potrebi isperite prazne spremnike za kemikalije kako slijedi:

   1. Postavite rub spremnika preko ispirača i pritisnite prema dolje za otvaranje ventila kako prikazuje Slika 34 u odjeljku Ispirač.

      Iz mlaznice ispirača u preokrenuti spremnik (bocu) počet će istjecati otopina.

   2. Za zatvaranje zapornog ventila ispirača podignite spremnik kemikalije.

5. Isperite žlijeb eduktora kako slijedi:

   1. Zatvorite poklopac žlijeba i zaključajte ga tako da poklopac okrenete u smjeru kazaljki na satu.

   2. Otvorite ventil za ispiranje i ispirite žlijeb 20 sekundi (Slika 41).

   3. Zatvorite ventil za ispiranje (Slika 41).

   4. Otvorite poklopac žlijeba i provjerite ima li u njemu ostataka kemikalija.

      Za čišćenje žlijeba po potrebi ponovite korake 1 i 2.

6. Podignite eduktor i učvrstite ga pomoću držača za transport (Slika 41).

7. Zatvorite zaporni ventil eduktora i ventil žlijeba (Slika 41).

Note: Usisna snaga cijevi ovisi o protoku i tlaku eduktora. Za najbolje rezultate primijenite tlak od najviše 10 bara.

1. Umetnite usisnu cijev u eduktor tako da O-prsten do kraja sjedne u otvor žlijeba.



   Slika 43

   1. Usisna cijev
   2. Eduktor

2. Slobodni kraj usisne cijevi umetnite u vreću ili spremnik i usišite kemikalije u prahu ili tekućem stanju.

3. Stavite kraj cijevi u spremnik s čistom vodom kako biste isprali sklop cijevi.

4. Maknite cijev s eduktora i ispustite ostatak tekućine u žlijeb.

5. Zatvorite ventil žlijeba (crveni gumb).

1. Zatvorite sve ventile.

   Note: Prvo zatvorite ventil žlijeba.

2. Očistite sve ostatke kemikalija.

3. Zatvorite i zaključajte poklopac žlijeba tako da ga okrenete u smjeru kazaljki na satu (Slika 41).

4. Okrenite ventil za mućkanje tako da bude u potpunosti otvoren.

5. Zatvorite zaporni ventil eduktora; pogledajte odjeljke od Slika 42 do Pokretanje eduktora.

6. Vratite eduktor u položaj za transport i učvrstite ga pomoću držača za transport (Slika 41).
