Komplet za pripravo kemijske mešanice

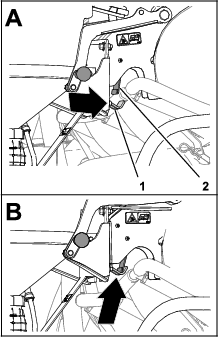

1. Premaknite se na zadnji del stroja in poiščite montažni nosilec ventila.

2. Odstranite 3 cevi, kot je prikazano na sliki Diagram 3.

   Note: Ohranite cevne objemke, tesnila in držala za namestitev v Namestitev nosilca in sklopa ventila eduktorja, Namestitev obtočne cevi za mešanje in Namestitev sklopa razbremenilne cevi, 3 cevi pa zavrzite.



   Diagram 3

   1. Cevi

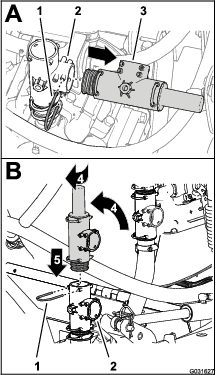

1. Odstranite držalo, ki pritrjuje razbremenilni ventil na pritrdilnem T-elementu na črpalki škropilnika, in odstranite razbremenilni ventil (Diagram 4).



   Diagram 4

   1. Varovalni zatič
   2. Razdelilni priključek
   3. Razbremenilni ventil
   4. Zavrtite razbremenilni ventil
   5. Spodnji položaj

2. Zavrtite razbremenilni ventil, kot prikazuje Diagram 4.

   Note: Izpust razbremenilnega ventila poravnajte nazaj.

3. Razbremenilni ventil vstavite v zgornji del pritrdilnega T-elementa, dokler ni popolnoma nameščen (Diagram 4).

4. Pritrdite razbremenilni ventil na pritrdilni T-element z držalom, ki ste ga odstranili v koraku 1.

5. Zgornji pritrdilni T-element zavrtite za približno 45° v smeri urinega kazalca (Diagram 5).



   Diagram 5

   1. Zgornji pritrdilni T-element
   2. Spodnji pritrdilni T-element

1. Namestite nosilec za montažni element ventila na sprednji del podpornika ventila (Diagram 6) s 4 vijaki z glavo s prirobnico (5/16 x ¾"), 4 varovalnimi maticami s prirobnico (5/16 palca) in 4 podložkami (5/16").



   Diagram 6

   1. Varovalna matica s prirobnico (5/16")
   2. Podložka (5/16")
   3. Montažni nosilec ventila
   4. Podpora ventila
   5. Vijak z glavo s prirobnico (5/16 x ¾")

2. Poravnajte prirobnico adapterja reduktorja (ventil eduktorja) s prirobnico glave tlačnega filtra (Diagram 7) s tesnilom, ki ste ga odstranili v koraku 2 od Odstranjevanje cevi.



   Diagram 7

   1. Varovalna matica s prirobnico (¼")
   2. Montažni nosilec ventila
   3. Prirobnica (glava tlačnega filtra)
   4. Sornik (ventil eduktorja)
   5. Adapter reduktorja
   6. Tesnilo
   7. Prirobnična objemka

3. Poravnajte sornike glave tlačnega filtra z luknjami v montažnem nosilcu ventila (Diagram 7).

4. Namestite prirobnico adapterja reduktorja na prirobnico glave tlačnega filtra (Diagram 7) s prirobnično objemko, ki ste jo odstranili v koraku 2 od Odstranjevanje cevi.

5. Z dvema varovalnima maticama s prirobnico (¼") pritrdite ventil eduktorja na nosilec ventila in privijte matice z navorom od 1017 do 1243 N∙cm.

6. Ročno zategnite prirobnično objemko.

1. Poravnajte nazobčan 90-stopinjski priključek novega sklopa obtočne cevi za mešanje z odprto odprtino v zgornjem pritrdilnem T-elementu in vstavite 90-stopinjski priključek, dokler se ne usede v pritrdilni T-element (Diagram 8).



   Diagram 8

   1. Varovalni zatič
   2. Priključek (zgornji pritrdilni T-element)
   3. Zgornja sesalna gibka cev (cisterna škropilnika)
   4. Tesnilo
   5. Prirobnica (mešalni ventil)
   6. Nazobčan 90-stopinjski priključek
   7. Cev 25 x 305 mm (sklop obtočne cevi za mešanje)
   8. Raven nastavek za prirobnico
   9. Prirobnična objemka

2. Pritrdite nazobčan 90-stopinjski priključek na pritrdilni T-element z držalom (Diagram 8), ki ste ga odstranili v koraku 2 od Odstranjevanje cevi.

3. Poravnajte raven nastavek za prirobnico novega sklopa obtočne cevi za mešanje in tesnilo s prirobnico obtočnega ventila (Diagram 8).

4. S prirobnično objemko (Diagram 8), ki ste jo odstranili v koraku 2 od Odstranjevanje cevi, pritrdite ravni nastavek s prirobnico in tesnilo na obtočni ventil.

1. Poravnajte 90-stopinjski nastavek sklopa razbremenilne cevi z odprto odprtino v zgornjem pritrdilnem T-elementu (ki se nahaja pod razbremenilnim ventilom) in vstavite 90-stopinjski nastavek, dokler se popolnoma ne zasede (Diagram 9).



   Diagram 9

   1. Zgornji pritrdilni T-element (pod razbremenilnim ventilom)
   2. Varovalni zatič
   3. Zgornji pritrdilni T-element
   4. Spodnji pritrdilni T-element
   5. Nazobčan 90-stopinjski priključek (
   6. Razbremenilna cev

2. Pritrdite 90-stopinjski pritrdilni T-element z držalom (Diagram 9), ki ste ga odstranili v koraku 2 od Odstranjevanje cevi.

3. Poravnajte druge 90-stopinjske nastavke sklopa razbremenilne cevi z odprto odprtino spodnjega pritrdilnega T-elementa (pritrdite na nosilec ventila) in vstavite 90-stopinjski nastavek dokler se popolnoma ne zasede (Diagram 9).

4. Pritrdite 90-stopinjski priključek na zgornji pritrdilni T-element z držalom (Diagram 9), ki ste ga odstranili v koraku 2 od Odstranjevanje cevi.

1. Drugi 90-stopinjski priključek sklopa dovodne cevi poravnajte z odprto odprtino spodnjega pritrdilnega T-elementa na črpalki škropilnika in vstavite 90-stopinjski priključek, dokler se ne zasede (Diagram 10).



   Diagram 10

   1. Spodnji pritrdilni T-element (črpalka škropilnika)
   2. Varovalni zatič
   3. Nazobčan 90-stopinjski priključek
   4. Sklop dovodne cevi

2. Pritrdite 90-stopinjski priključek na pritrdilni T-element na črpalki škropilnika z držalom (Diagram 10), ki ste ga odstranili v koraku 1 od Prestavitev razbremenilnega ventila in zgornjega pritrdilnega T-elementa.

3. Poravnajte ravni nazobčan 90-stopinjski priključek tlačne cevi s spodnjim priključkom ventila eduktorja in vstavite ravni priključek, dokler se ne usede (Diagram 11).



   Diagram 11

   1. Ventil eduktorja
   2. Varovalni zatič
   3. Sklop dovodne cevi

4. Pritrdite ravni nazobčan 90-stopinjski priključek na ventil eduktorja (Diagram 9) z držalom.

1. Odstranite 2 varovalni matici s prirobnico, ki pritrjujeta omejevalnik pokrova posode na 2 nosilna vijaka na zadnjem traku cisterne škropilnika, in odstranite omejevalnik pokrova posode (Diagram 12).

   Note: Ohranite omejevalnik pokrova posode in varovalno matico s prirobnico.



   Diagram 12

   1. Omejevalnik pokrova posode
   2. Varovalna matica s prirobnico
   3. Pritrdilni vijak

2. Poravnajte reže v nosilcu eduktorja z 2 spodnjima nosilnima vijakoma zadnjega traku rezervoarja, kot je prikazano v Diagram 13.



   Diagram 13

   1. Reže (nosilec eduktorja)
   2. Varovalna matica s prirobnico (5/16")
   3. Pritrdilni vijak

3. Na spodnji nosilni vijak (Diagram 13) ohlapno namestite varovalno matico s prirobnico (5/16").

4. Na 2 zgornja nosilna vijaka (Diagram 14) namestite omejevalnik pokrova posode in 2 varovalni matici s prirobnico, ki ste ju odstranili v koraku 1.



   Diagram 14

   1. Varovalna matica s prirobnico (5/16")
   2. Pritrdilni vijak
   3. Omejevalnik pokrova posode
   4. Nosilec eduktorja

5. Privijte 3 varovalne matice s prirobnico z zateznim navorom od 1978 do 2542 N∙cm.

1. Tečajni zatič potisnite v zgornjo odprtino roke opore (Diagram 15).



   Diagram 15

   1. Roka opore (leva)
   2. Vijak (⅜ x 1 ¼")
   3. Zgornja luknja (roka opore – leva)
   4. Vrtljivi zatič
   5. Protimatica (⅜")
   6. Ročaj
   7. Spodnja luknja (roka opore – leva)

2. Na navoje vijakov (⅜ x 1 ¼") nanesite srednje močno lepilo za navoje.

3. Vijak vstavite (⅜ x 1 ¼") skozi spodnjo luknjo v roki opore in držalo vrtljivega zatiča (Diagram 15) ter ga pritrdite s protimatico (⅜"), ki jo zategnite do 15 do 17 N∙m.

4. Privijte ročaj na vijak (⅜ x 1 ¼"), privijte ga na protimatico, zategnite ga ročno (Diagram 15).

5. Ponovite korake od 1 do 4 še za drugo roko opore (Diagram 15).

1. Vstavite pušo s prirobnico (notranji premer ¾") na oba konca vrtljive cevi v glavnem nosilnem okvirju (Diagram 16).



   Diagram 16

   1. Zgornji tečajni zatiči (½")
   2. Puše s prirobnico (notranji premer ½")
   3. Pesta (hrbtna plošča − leva in desna)
   4. Podložke (½")
   5. Razcepke
   6. Roka opore (leva)
   7. Pesta (leva roka opore)
   8. Puše s prirobnico (notranji premer ¾")
   9. Vrtljiva cev (glavni nosilni okvir)
   10. Spodnji tečajni zatič (¾" − desna roka opore)

2. V levo in desno pesto hrbtne plošče (Diagram 16) vstavite puše s prirobnico (notranji premer ½").

   Note: Prepričajte se, da je prirobnica puš poravnana z zunanjo stranjo pest.

3. Spodnji tečajni zatič desne roke opore namestite skozi pušo s prirobnico na desni strani vrtljive cevi in tečaja (Diagram 16).

   Note: Poravnajte zgornji tečajni zatič roke z desno pesto hrbtne plošče.

4. Namestite zgornji tečajni zatič desne roke opore skozi desno pesto hrbtne plošče (Diagram 16).

5. Zgornji vrtljivi tečajni zatič pritrdite na hrbtno ploščo s podložkami (½") in razcepko (Diagram 16).

6. Pesto leve roke opore namestite nad konec spodnjega tečajnega zatiča desne roke opore, ki štrli levo od leve puše s prirobnico v vrtljivi cevi (Diagram 16).

   Note: Poravnajte zgornji tečajni zatič roke z levo pesto hrbtne plošče.

7. Namestite zgornji tečajni zatič leve roke opore skozi levo pesto hrbtne plošče (Diagram 16).

8. Zgornji vrtljivi tečajni zatič leve roke opore pritrdite na hrbtno ploščo s podložko (½") in razcepko (Diagram 16).

9. V spodnji tečaj leve roke namestite 2 zatična vijaka (Diagram 17).

   Note: Zatičnega vijaka trenutno ne zategujte, da bi lahko pozneje prilagodili sistem opore.



   Diagram 17

   1. Roka opore (leva)
   2. Cevasti del tečaja
   3. Zatični vijak
   4. Luknji v roki opore

1. Vzmet namestite v luknjo na spodnjem koncu poševnega jezička na stranskem delu sklopa okvirja (Diagram 18).



   Diagram 18

   1. Poševni jeziček
   2. Luknja v jezičku
   3. Vzmet
   4. Stebriček
   5. Utor

2. En konec vzmeti zataknite v luknjo, drugi konec pa na stebriček za vzmet (Diagram 18).

3. Prepričajte se, da je konec vzmeti pravilno sedel v utor na stebričku (Diagram 18).

4. Ponovite koraka 1 in 3 še na drugi strani.

5. Privijte 2 zatična vijaka v levi roki.

Za nastavitev kavlja premaknite sklop opore v zgornji transportni položaj.

1. Dvigujte na ročajih, da dvignete sklop, hkrati pa ga rahlo nagnite proti rezervoarju.

2. Jeziček vstavite pod prečko, tako da bo varjeni trn na zgornjem delu sklopa okvirja.

3. Pustite sklop, da se obrne navzdol, proti rezervoarju.

4. Plastična omejevalnika namestite tako, da se dotikata vzmetnih jezičkov, in ju dovolj pritisnite na sklop hrbtne plošče opore, da stisnete vzmetna jezička do polovice (Diagram 19).



   Diagram 19

   1. Stisnjen vzmetni jeziček
   2. Hrbtna plošča
   3. Vzmetni jeziček

5. Medtem ko pritiskate na hrbtno ploščo, pomaknite trn proti sebi do točke, ko se rob plošče trna dotakne prečke (Diagram 20).



   Diagram 20

   1. Rob plošče trna
   2. Vijaka
   3. Reža v plošči
   4. Varjeni trn

6. Zategnite vijaka na jezičku, da ga pritrdite, nato sprostite pritisk na hrbtno ploščo.

   Note: Preverite oporo, ali je kje mogoče čutiti ohlapnost. Tesno mora biti pritrjena na sklop okvirja. Ta postopek lahko ponovite, ko bo eduktor nameščen, da prilagodite položaj pritrditve.

Note: Ročico zapaha in nastavek zapaha lahko namestite na levo ali desno stran ročaja eduktorja.

1. Pritrdite nastavek zapaha na ročaj eduktorja (Diagram 21) z 2 vijakoma z imbusno glavo (#10-24 x ½").



   Diagram 21

   1. Nastavek zapaha
   2. Imbus vijak (10-24 x ½")
   3. Ročaj eduktorja
   4. Sklop eduktorja
   5. Varovalna matica s prirobnico
   6. Plošča za pritrditev priključka (eduktor)
   7. Vzmetna sponka
   8. Vijak (10-24 x ½")
   9. Vijak z glavo s prirobnico (5/16 x ¾")
   10. Varovalna matica (10-24)
   11. Ročica zapaha

2. Vzmetno sponko namestite na ročaj zapaha (Diagram 21) z 2 vijakoma (#10-24 x ½") in 2 varovalnima maticama (#10-24).

3. Namestite ročaj na ploščo za pritrditev eduktorja (Diagram 21) z 2 vijakoma z glavo s prirobnico (5/16 x ¾") in varovalnimi maticami s prirobnico (5/16").

4. Spustite oporo na spodnji položaj.

1. Luknje v montažni plošči eduktorja poravnajte z režami v nosilnem okvirju opore (Diagram 22).

   Note: Ko eduktor sprva dvignete na transportni položaj morajo biti pritrdilni elementi dovolj ohlapno priviti, da se lahko premikajo v režah. Tako boste lahko prilagodili premikanje in poravnavo eduktor.



   Diagram 22

   1. Vijak (⅜ x 1")
   2. Hrbtna plošča
   3. Matica z nazobčano prirobnico (⅜")
   4. Luknja za pritrditev sklopa eduktorja
   5. Nosilec sklopa eduktorja

2. Namestite 4 vijake (⅜ x 1") in varovalne matice (⅜"), da pritrdite eduktor.

   Note: Vijakov še ne zategujte.

3. Če želite previdno dvigniti eduktor na sklopu nosilca do transportnega položaja, naredite naslednje:

   1. Primite spodnji ročaj, da dvignete eduktor, hkrati pa ga rahlo nagnite proti rezervoarju.

   2. Jeziček vstavite pod prečko, tako da bo varjeni trn na zgornjem delu sklopa okvirja.

   3. Nato sklop obrnite proti rezervoarju in pazite, da vzmetno sponko poravnate z velikim cevastim delom tečaja na spodnjem delu okvirja.

   4. Potiskajte, dokler se vzmetna sponka ne zaskoči na cevasti del tečaja, kot prikazuje Diagram 23.



      Diagram 23

      1. Vzmetna sponka
      2. Cevasti del tečaja

4. Preverite višino eduktorja na hrbtni plošči opore in ga po potrebi prilagodite.

5. Zategnite pritrdilne elemente, ki eduktor pritrjujejo na oporo.

   Note: Pritrdilne elemente privijte z zateznim momentom od 36 do 45 N∙m.

6. Privijte 2 zatična vijaka na tečaju leve roke, glejte Diagram 17 v Montaža rok opore na nosilni okvir.

7. Preverite položaj sklopa eduktorja na vpenjalnem loku rezervoarja.

   Note: Eduktor mora biti v pokončnem transportnem položaju. Popustite spodnjo varovalno matico na sklopu okvirja, ki ga pritrjuje na rezervoar. Ne odstranite varovalne matice. Po potrebi prilagodite položaj in zategnite varovalno matico. Prepričajte se, da sta vpenjalna loka varno pritrjena na cisterno.

1. Prirobnico pritrdilnega T-elementa za drenažni ventil poravnajte s prednjo prirobnico eduktorja (Diagram 24).

   Note: Prepričajte se, da je ročaj izpustnega ventila nameščen navzven.



   Diagram 24

   1. Prirobnica (pritrdilni T-element − drenažni ventil)
   2. Prirobnična objemka
   3. Tesnilo
   4. Prednja prirobnica (eduktor)

2. Montirajte pritrdilni T-element na eduktor s tesnilom in prirobnično objemko ter objemko ročno privijte (Diagram 24).

1. Odprite pokrov rezervoarja škropilnika in odstranite košaro filtra (Diagram 25).



   Diagram 25

2. Na vrhu rezervoarja poiščite sprednji položaj, kot prikazuje Diagram 26.

   Note: Na sredini ulitega kroga poiščite oznako za vrtanje.



   Diagram 26

   1. Izvrtajte z vrtalno žago 9 cm
   2. Izvrtajte na sredini oznake za vrtanje
   3. Oznaka za vrtanje

3. z 9-cm (3 ⅝") vrtalno žago izvrtajte luknjo na oznaki za vrtanje (Diagram 26).

   Note: Premer boste morali nekoliko povečati, da boste lahko namestili pregradni priključek.

4. Po vrtanju luknje pobrusite vse hrapave robove reza in odstranite vse ostanke, ki so med rezanjem padli v rezervoar škropilnika.

1. Namestite tesnilo na pregradni priključek (Diagram 27).



   Diagram 27

   1. Pritrdilni obroč
   2. Tesnilo
   3. Pregradni priključek

2. Pregradni priključek in tesnilo namestite v luknjo, ki ste jo ustvarili v koraku Vrtanje v rezervoar, in sicer z notranje strani rezervoarja (Diagram 27).

3. Pregradni priključek pritrdite na rezervoar z varovalnim obročem (Diagram 27).

4. Namestite košaro filtra in zaprite pokrov rezervoarja škropilnika.

1. Odstranite 2 vijaka (⅜ x 7"), 4 podložke (⅜") in 2 varovalni matici (⅜"), ki pritrjujejo sprednji polovici vpenjalnega loka rezervoarja škropilnika (Diagram 28).



   Diagram 28

   1. Vijak (⅜ x 7")
   2. Varovalna matica s prirobnico (⅜")
   3. Podložka (⅜")
   4. Nosilni vijak (5/16 x 1")
   5. Druga luknja − polovica vpenjalnega loka (rezervoar škropilnika)

2. Uvedite nosilni vijak (5/16 x 1") v drugo luknjo v polovici traku, kot je prikazano v Diagram 28.

3. Sestavite 2 sprednji polovici traku z 2 vijakoma, 4 podložkami in 2 varovalnima maticama, ki ste jih odstranili v koraku 1, ter ročno privijte vijake in matice (Diagram 28).

4. Na sklop cevi za eduktor namestite togo objemko (Diagram 29).



   Diagram 29

   1. Nazobčan 90-stopinjski priključek
   2. Sklop cevi eduktorja
   3. Varovalna matica s prirobnico (5/16")
   4. Varovalni zatič
   5. Pregradni priključek
   6. Toga objemka (5/16")
   7. Nosilni vijak (5/16 x 1")

5. Namestite nazobčan 90-stopinjski priključek sklopa cevi eduktorja v pregradni priključek in pritrdite nazobčan priključek na pregradni priključek z držalom (Diagram 29).

6. Ohlapno namestite togo objemko na nosilni vijak in pritrdite objemko (Diagram 29) z varovalno matico s prirobnico (5/16 palca).

   Note: Matico s prirobnico boste zategnili, ko boste namestili drugi sklop cevi eduktorja.

7. S tesnilom in prirobnično objemko pritrdite nazobčen ravni priključek sklopa cevi eduktorja na prirobnico pritrdilnega T-elementa eduktorja ter objemko ročno zategnite (Diagram 30).



   Diagram 30

   1. Nazobčan ravni priključek (sklop cevi eduktorja)
   2. Prirobnična objemka
   3. Tesnilo
   4. Prirobnica (pritrdilni T-element − sklop eduktorja)

8. Dvignite in spustite ročaj eduktorja, da se zagotovi prosto gibanje eduktorja.

   Note: Po potrebi prilagodite položaj toge objemke, da se poravna cev eduktorja (Diagram 29).

9. Zategnite varovalno matico s prirobnico (5/16 palca), ki pritrjuje togo objemko na nosilni vijak, na 1978 do 2542 N∙cm.

Pokrov zavrtite v levo, da ga odprete. Pokrov tesno zaprite, preden ga zavrtite v desno, da ga zaklenete. Pokrov morate zapreti in zakleniti, preden enoto dvignete v transportni položaj.

Za dviganje in spuščanje eduktorja uporabite zgornji in spodnji ročaj (Diagram 33) ter ga tako tudi zaklenite v transportni položaj.

Z ventilom lijaka odprete dovod kemikalij iz eduktorja v cev, ki vodi do rezervoarja škropilnika.

Šoba za izpiranje plastenke (Diagram 34) je v notranjosti zbiralnika eduktorja. S šobo za izpiranje plastenke odstranite ostanke kemikalij iz notranjosti posode (plastenke), v kateri je kemikalija pakirana. Šoba za izpiranje plastenke je pod tlakom z raztopino iz sistema za škropljenje. Plastenka za kemikalije (plastenka) se splakne z raztopino sistema škropilnika, ki se izpusti iz šobe za izpiranje plastenke.

Diagram 34

1. Šoba za izpiranje plastenke

Z ventilom za izpiranje (Diagram 33) izperete ostanke kemikalij iz notranjosti lijaka eduktorja. Ventil za izpiranje se napolni z raztopino iz sistema za škropljenje. Z vrtenjem ročaja ventila za izpiranje za 90° v nasprotni smeri urinega kazalca izpirate lijak; z vrtenjem ročaja ventila za izpiranje za 90° v smeri urinega kazalca ventil zapirate.

1. Zagrabite ročaj eduktorja in potegnite ročaj zapaha z nastavka zapaha (Diagram 35 in Diagram 36).



   Diagram 35

   1. Ročaji (zgornji del opore)
   2. Ročaj eduktorja
   3. Ročica zapaha


   Diagram 36

   1. Nastavek zapaha
   2. Ročica zapaha

2. Poleg ročaja eduktorja primite tudi ročaj eduktorja na vrhu opore in ga izvlecite, dokler se vzmetna sponka ne sprosti iz vrtljive cevi (Diagram 35 in Diagram 37).



   Diagram 37

   1. Vzmetna sponka
   2. Cevasti del tečaja

3. Potegnite ročaj eduktorja navzven in navzdol, dokler kljuka zapaha na notranji strani hrbtne plošče ni zunaj zapornega droga sklopa glavnega nosilnega okvirja (Diagram 38).



   Diagram 38

   1. Zaporni drog (glavni nosilni okvir)
   2. Zapah (hrbtna plošča)

4. Popolnoma spustite eduktor, medtem ko držite ročaj eduktorja rahlo navzven (Diagram 39).

   Note: Spodnji del eduktorja morate nagniti navzven, da boste lahko nastavili kljuko zapaha pod nastavkom za vzmet na dnu glavnega nosilnega okvirja.



   Diagram 39

5. Ko je zapah hrbtne plošče pod vzmetno ploščo (A v Diagram 40), obrnite ročaj eduktorja navznoter, da se kljuka zapaha poravna za nastavek za vzmet (B v Diagram 40).



   Diagram 40

   1. Kavelj zapaha
   2. Nastavek za vzmet

1. Poleg ročaja eduktorja primite tudi ročaj na vrhu opore in ga izvlecite, dokler se kljukasti del zapaha ne poravna navzven od nastavka za vzmet (Diagram 37 in Diagram 40).

2. Dvignite eduktor, medtem ko držite ročaj eduktorja rahlo navzven (Diagram 39).

   Note: Vrh eduktorja po potrebi nagnite navznoter, da lahko zapah na notranji strani hrbtne plošče poravnate pod zapornim drogom sklopa glavnega nosilnega okvirja.

3. Potisnite ročaje na zgornjem delu opore, dokler kljukasti del zapaha ni poravnan za zaporni drog glavnega nosilnega okvirja (Diagram 38).

4. Potisnite ročaj eduktorja, tako da se kljuka dvigne do zapornega droga in da se vzmetna sponka v celoti usede okoli vrtljive cevi (Diagram 37).

5. Potegnite ročaj zapaha na nastavek zapaha (Diagram 36).

Note: Preden zaženete eduktor, zaprite ventil za lijak in izpiralni ventil.

1. S spodnjim ročajem spustite eduktor (Diagram 41).

2. Odprite pokrov in preverite, ali so v njem tujki, ki bi lahko ovirali delovanje ali onesnažili sistem (Diagram 41).

3. Zaprite pokrov in ga pritrdite tako, da ga zavrtite v desno.

4. Zavrtite ročico zapornega ventila eduktorja v odprti položaj (Diagram 42).

   Sistem za škropljenje ustvarja tlak v tokokrogu eduktorja.



   Diagram 42

   1. Ročica (izklopni ventil eduktorja)

5. Odprite ventil lijaka (rdeči gumb) na dnu lijaka (Diagram 41).

6. Pokrov sprostite in ga počasi odprite tako, da ga zavrtite v levo.

1. Odprite zaporni ventil eduktorja.

2. Odprite ventil lijaka (Diagram 41).

3. V lijak vlijte potrebno količino kemikalije.

   Note: Pazite, da tekočine ali praška kemikalije ne boste polili oziroma raztrosili zunaj lijaka.

4. Prazno plastenko za kemikalije po potrebi izperite na naslednji način:

   1. Postavite rob posode na šobo za izpiranje plastenk in pritisnite navzdol, da odprete ventil; glejte Diagram 34 v Šoba za izpiranje plastenke.

      Raztopina bo iz šobe za izpiranje plastenk stekla v obrnjeno posodo (plastenko).

   2. Dvignite posodo s kemikalijami, da zaprete zaporni ventil izpiralnika.

5. Lijak eduktorja izperite na naslednji način:

   1. Zaprite pokrov lijaka in ga zaklenite tako, da zavrtite pokrov v smeri urinega kazalca.

   2. Odprite ventil za izpiranje in 20 sekund izpirajte lijak eduktorja (Diagram 41).

   3. Zaprite ventil za izpiranje (Diagram 41).

   4. Odprite pokrov lijaka in preverite, ali so na njem ostanki kemikalij.

      Ponovite koraka 1 in 2 ter po potrebi očistite lijak.

6. Eduktor dvignite in ga pritrdite s transportnim trakom (Diagram 41).

7. Zaprite zaporni ventil eduktorja in ventil lijaka (Diagram 41).

Note: Sesalna palica lestvice deluje na podlagi tlaka in pretoka eduktorja. Za najboljše rezultate uporabite tlak do največ 10 barov.

1. Ohišje sesalne palice vstavite v eduktor, tako da tesnilni obroč zatesni odtoka lijaka.



   Diagram 43

   1. Sesalna palica
   2. Eduktor

2. S prostim koncem palice prebodite vrečko ali posodo, iz katere želite izsesati praškaste ali tekoče kemikalije.

3. Konec palice izperite v posodi s čisto vodo.

4. Ohišje palice odstranite iz eduktorja in preostalo tekočino spustite v rezervoar.

5. Zaprite ventil lijaka (rdeča ročica).

1. Zaprite vse ventile.

   Note: Zaprite najprej ventil lijaka.

2. Odstranite vse ostanke kemikalij.

3. Zaprite pokrov lijaka in ga pritrdite tako, da ga zavrtite v desno (Diagram 41).

4. Vrnite mešalni ventil v popolnoma odprt položaj.

5. Zaprite zaporni ventil eduktorja; glejte Diagram 42 od Zagon eduktorja.

6. Eduktor vrnite v transportni položaj in ga pritrdite s transportnim trakom (Diagram 41).
