Introduction

Lisez attentivement cette notice pour apprendre comment utiliser et entretenir correctement votre produit, et éviter ainsi de l'endommager ou de vous blesser. Vous êtes responsable de l'utilisation sûre et correcte du produit.

Rendez-vous sur www.Toro.com pour tout document de formation à la sécurité et à l'utilisation des produits, pour tout renseignement concernant un produit ou un accessoire, pour obtenir l'adresse des concessionnaires ou pour enregistrer votre produit.

Pour obtenir des prestations de service, des pièces d'origine Toro ou des renseignements complémentaires, munissez-vous des numéros de modèle et de série du produit et contactez un concessionnaire-réparateur agréé ou le service client Toro. La Figure 1 et la Figure 2 indiquent l'emplacement des numéros de modèle et de série du produit. Inscrivez les numéros dans l'espace réservé à cet effet.

Figure 1

Numéro de série du système de ramassage de 122 et 132 cm

Emplacement des numéros de modèle et de série du système de ramassage

Figure 2

Numéro de série du système de ramassage de 152 et 183 cm

Emplacement des numéros de modèle et de série du système de ramassage

Les mises en garde de ce manuel soulignent des dangers potentiels et sont signalées par le symbole de sécurité (Figure 3), qui indique un danger pouvant entraîner des blessures graves ou mortelles si les précautions recommandées ne sont pas respectées.

Figure 3

Symbole de sécurité

Ce manuel utilise deux termes pour faire passer des renseignements essentiels. Important pour attirer l'attention sur des informations d'ordre mécanique spécifiques et Remarque pour souligner des informations d'ordre général méritant une attention particulière.

Ce produit est conforme à toutes les directives européennes pertinentes. Pour plus de renseignements, reportez-vous à la Déclaration d'incorporation (DOI) à la fin de ce document.

Attention

CALIFORNIE

Proposition 65 - Avertissement

L'utilisation de ce produit peut entraîner une exposition à des substances chimiques considérées pas l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.

Sécurité

Familiarisez-vous avec le maniement correct du matériel, les commandes et les symboles de sécurité.
Soyez particulièrement prudent quand des bacs à herbe ou d'autres accessoires sont montés sur la machine. Ils peuvent modifier la stabilité et les caractéristiques de fonctionnement de la machine.
Suivez les recommandations du constructeur pour ajouter ou retirer des masses d'équilibrage ou des contrepoids afin d'améliorer la stabilité de la machine.
N'utilisez pas de bac à herbe sur les pentes à fort pourcentage. Un bac à herbe trop chargé peut être à l'origine de la perte de contrôle et du retournement de la machine.
Ralentissez et redoublez de prudence sur les pentes. Déplacez-vous toujours dans la direction préconisée sur les pentes. La nature du terrain peut affecter la stabilité de la machine. Soyez particulièrement prudent lorsque vous travaillez à proximité de dénivellations.
Déplacez-vous à vitesse réduite et progressivement sur les pentes. Ne changez pas soudainement de vitesse ou de direction et ne prenez pas de virages brusques.
Le bac à herbe peut gêner la visibilité à l'arrière de la machine. Soyez particulièrement prudent lorsque vous faites marche arrière.
Procédez avec prudence pour charger la machine sur une remorque ou un camion, ainsi que pour la décharger.
N'utilisez jamais la machine si le déflecteur d'éjection est relevé, déposé ou modifié, sauf si vous utilisez un bac à herbe.
N'approchez jamais les mains ou les pieds des pièces mobiles. N'effectuez pas de réglages pendant que le moteur tourne.
Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT, serrez le frein de stationnement, coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles avant de quitter la position d'utilisation.
Calez les roues avant d'enlever le bac à herbe ou de déboucher la goulotte.
Si vous enlevez le bac à herbe, n'oubliez pas de remettre le déflecteur d'éjection ou la protection éventuellement retirés lors de la mise en place du bac à herbe. N'utilisez pas la machine sans avoir installé le bac à herbe ou le déflecteur au complet.
Coupez le moteur avant d'enlever le bac à herbe ou de déboucher la goulotte.
Ne laissez pas d'herbe dans le bac à herbe pendant des périodes prolongées.
Les éléments du bac à herbe peuvent s'user, se détériorer ou être endommagés, et risquent ainsi de vous exposer aux pièces mobiles ou de projeter des objets. Contrôlez fréquemment l'état de ces éléments et remplacez-les au besoin par des pièces recommandées par le constructeur.

Autocollants de sécurité et d'instruction

Des autocollants de sécurité et des instructions bien visibles par l'utilisateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.

106-5517

Attention – ne touchez pas la surface chaude.

133-8061

136-4164

Attention – lisez le Manuel de l'utilisateur.
Attention – portez des protecteurs d'oreilles.
Risque de projection d'objets – n'utilisez pas la soufflante sans avoir auparavant monté et verrouillé le système de ramassage.
Risque de coupure/mutilation des mains par la turbine – ne vous approchez pas des pièces mobiles et gardez toutes les protections et tous les capots en place.
Risque de coupure/mutilation des mains par la turbine – désengagez la PDF, retirez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.
Attention : Risque de perte d'adhérence et de contrôle de la direction ou de réduction de la stabilité – le montage de contrepoids sans le système de ramassage peut entraîner une perte de l'adhérence et du contrôle de la direction ; le montage du système de ramassage sans le(s) contrepoids peut entraîner une réduction de la stabilité ; ne montez le(s) contrepoids que si le système de ramassage est installé.

Mise en service

Note: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

Préparation de la machine

Pour préparer le montage du souffleur et du kit de finition sur la machine, procédez comme suit :

Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.
Avant de quitter la position d'utilisation, coupez le moteur, retirez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.
Réparez toutes les parties pliées ou endommagées du plateau de coupe et remplacez les pièces manquantes.
Nettoyez la partie arrière de la machine ou le plateau de coupe pour faciliter l'installation.

Montage des pare-chocs latéraux

Pièces nécessaires pour cette opération:

Pare-chocs gauche	1
Pare-chocs droit	1
Boulon de carrosserie (⅜" x 1¼")	2
Écrou à embase (⅜")	6

Retirez les écrous et les boulons qui fixent les pare-chocs latéraux sur la machine (Figure 4).

Note: Mettez au rebut tous les écrous et uniquement le boulon que vous avez retiré de chaque côté.
Montez les nouveaux pare-chocs latéraux gauche et droit à l'aide de 2 boulons de carrosserie (⅜" x 1¼"), 4 boulons de carrosserie retirés précédemment et 6 écrous à embase (⅜"), comme montré à la Figure 4.
Figure 4
1. Écrou à embase (⅜")
2. Pare-chocs droit
3. Utiliser les boulons existants
4. Pare-chocs gauche
5. Boulon (⅜" x 1¼")

Montage des supports de fixation du système de ramassage

Pièces nécessaires pour cette opération:

Support de fixation supérieur	1
Support de fixation inférieur	1
Boulon de carrosserie (⅜" x 1¼")	4
Boulon de carrosserie (½" x 2½")	2
Écrou à embase (⅜")	4
Écrou à embase (½")	2

Fixez le support de montage inférieur sur le cadre de la machine à l'aide de 4 boulons de carrosserie (⅜" x 1¼") et 4 écrous à embase (⅜"), comme montré à la Figure 5.
Fixez le support supérieur sur les pare-chocs gauche et droit à l'aide de 2 boulons de carrosserie (½" x 2½") et 2 écrous à embase (½"), comme montré à la Figure 5.
Figure 5
1. Boulon de carrosserie (½" x 2½")
2. Support de fixation supérieur
3. Écrou à embase (½")
4. Support de fixation inférieur
5. Boulon de carrosserie (⅜" x 1¼")
6. Écrou à embase (⅜")

Installation des bacs sur les armatures

Pièces nécessaires pour cette opération:

Armature du bac	2ou 3
Sachet	2 ou 3
Boulon de carrosserie (5/16" x ¾")	4 ou 6
Support	2 ou 3
Contre-écrou (5/16")	4 ou 6
Boulon de carrosserie (¼" x ¾")	4 ou 6
Contre-écrou (¼")	4 ou 6
Poignée	2 ou 3
Rondelle	4 ou 6

Note: Le nombre de pièces dépend du nombre de bacs.

Les ouvertures de l'armature et du bac vous faisant face, enfilez l'ouverture droite sur le bras gauche de l'armature (Figure 6).

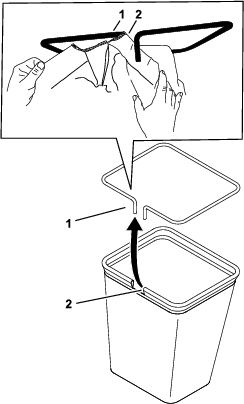

Figure 6
1. Bras gauche de l'armature
2. Ouverture droite
Fixez le collier à l'armature de chaque bac à l'aide de 2 boulons de carrosserie (5/16" x ¾") et 2 contre-écrous (5/16"), comme montré à la Figure 7.
Fixez la poignée au bas de chaque bac à l'aide de 2 boulons de carrosserie (¼" x ¾"), 2 rondelles et 2 contre-écrous (¼"), comme montré à la Figure 7.
Figure 7
1. Contre-écrou (5/16")
2. Collier
3. Crochet de collier
4. Boulon de carrosserie (5/16" x ¾")
5. Contre-écrou (¼")
6. Rondelle
7. Poignée
8. Boulon de carrosserie (¼" x ¾")

Montage du capot et des bacs

Pièces nécessaires pour cette opération:

Capot	1
Bac (plateaux de 122 cm et 132 cm)	2
Bac (plateaux de 152 et 183 cm)	3
Ensemble axe et goupille fendue	2

Retournez le capot sur le dos.
Engagez les crochets sur le support de fixation inférieur (Figure 8).
Relevez le capot sur le support de fixation inférieur du bac (Figure 8).
Placez le trou du système de ramassage en face du support de montage supérieur (Figure 8).
Mettez l'axe en place et fixez-le des deux côtés avec la goupille fendue (Figure 8).

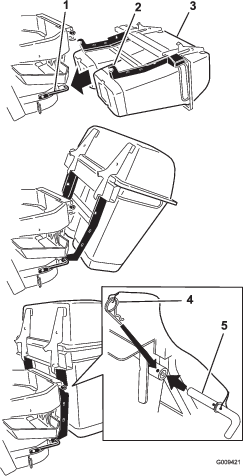

Figure 8
1. Support de fixation inférieur
2. Crochet
3. Capot
4. Goupille fendue attachée au cordon
5. Axe attaché au cordon
Insérez la languette du bac dans le cran du capot (Figure 9 ou Figure 10).

Note: Répétez cette opération pour tous les bacs.

Note: Les bacs reposeront sur le bâti du système de ramassage.
Figure 9

Double bac illustré
1. Capot
2. Bac
3. Languette du bac
4. Cran
5. Cadre du système de ramassage
Figure 10

Triple bac illustré
1. Capot
2. Bac
3. Languette du bac
4. Cran
5. Cadre du système de ramassage
Abaissez le capot du système de ramassage sur les bacs (Figure 11 ou Figure 12).
Figure 11

Double bac illustré
1. Capot
2. Bac
3. Verrou du système de ramassage
4. Crochet de verrouillage
Figure 12

Triple bac illustré
1. Capot
2. Bac
3. Verrou du système de ramassage
4. Crochet de verrouillage
Placez le verrou du système de ramassage sous le crochet de verrouillage (Figure 13).
Appuyez sur le verrou du système de ramassage jusqu'à ce qu'il soit enclenché (Figure 13).

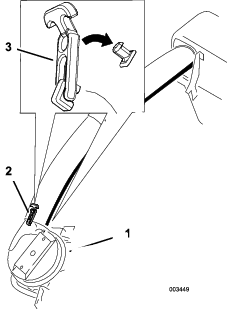

Figure 13
1. Verrou du système de ramassage
2. Crochet de verrouillage

Montage du déflecteur de silencieux

Pièces nécessaires pour cette opération:

Déflecteur de silencieux	1
Écrou à embase (⅜")	2
Boulon de carrosserie (⅜" x 1¼")	2

Montez le déflecteur de silencieux sur le côté du bâti du bac (Figure 14).

Note: Le déflecteur de silencieux doit être placé sur le tuyau arrière du silencieux.

Figure 14

Déflecteur de silencieux
Écrou à embase (⅜")
Boulon de carrosserie (⅜" x 1¼")

Acheminement de la courroie de ventilateur dans le ventilateur

Pièces nécessaires pour cette opération:

Courroie du ventilateur (dans le kit ventilateur et entraînement)

Sur les plateaux de 152 et 183 cm, chaussez la courroie sur la poulie de ventilateur (Figure 15).
Figure 15

Ventilateur pour tondeuses de 152 et 183 cm
1. Poulie de tension
2. Poulie de plateau
3. Ressort
4. Tenon de ressort
5. Courroie
6. Poulie de ventilateur
Sur les tondeuses de 122 et 132 cm, desserrez le boulon du guide-courroie (Figure 16).
Chaussez la courroie sur la poulie de ventilateur et la poulie de tension fixe (Figure 16).
Serrez le boulon du guide-courroie.
Figure 16
1. Poulie de tension
2. Poulie de plateau
3. Ressort
4. Tenon de ressort
5. Courroie
6. Boulon du guide-courroie
7. Poulie de tension fixe
8. Poulie de ventilateur

Montage du ventilateur

Pièces nécessaires pour cette opération:

Ventilateur (dans le kit ventilateur et entraînement)	1
Ressort (dans le kit ventilateur et entraînement)	1

Attention

Si l'ouverture d'éjection n'est pas fermée, la tondeuse peut projeter des objets dans votre direction ou celle d'autres personnes et causer des blessures graves. Un contact avec la lame est également possible.

N'utilisez jamais la tondeuse sans avoir installé une plaque d'obturation, un déflecteur de mulching ou une goulotte d'éjection et un système de ramassage d'herbe.
Assurez-vous que le déflecteur d'herbe est en place lors du retrait de la goulotte d'éjection et du système de ramassage d'herbe.

Enlevez la goulotte d'éjection latérale du plateau de coupe (Figure 17).

Note: Conservez toutes les fixations et la goulotte d'éjection latérale. Montez la goulotte d'éjection latérale après avoir déposé le système de ramassage et le ventilateur.
Figure 17
1. Boulon
2. Entretoise
3. Contre-écrou
4. Ressort
5. Ressort en place
6. Déflecteur d'herbe
7. Extrémité en L du ressort (à placer derrière le bord du plateau avant d'installer le boulon)
8. Extrémité en J du ressort
Insérez l'ergot du ventilateur dans le trou de pivot (Figure 18 ou Figure 19).
Figure 18

Plateau de coupe de 122 et 132 cm montrés
1. Ventilateur
2. Plateau de coupe
3. Trou de pivot
4. Ergot de ventilateur
Figure 19

Plateau de coupe de 152 et 183 cm montrés
1. Ventilateur
2. Plateau de coupe
3. Trou de pivot
4. Ergot de ventilateur
Fermez le ventilateur pour vérifier que les verrous sont réglés correctement.

Note: Desserrez ou serrez le boulon de sorte que les verrous maintiennent le ventilateur fermement appuyé contre le plateau de coupe, mais puissent néanmoins être déverrouillés à la main (Figure 20).
Figure 20
1. Verrou
2. Boulon
3. Ventilateur
Montez le ressort comme montré à la Figure 21.

Note: Assurez-vous que les crochets sont correctement placés.
Figure 21
1. Poulie de tension rappelée par ressort
2. Côté petit crochet
3. Côté grand crochet
Tirez la poulie de tension rappelée par ressort vers l'arrière et chaussez la courroie sur la poulie du plateau de coupe.

Note: Vérifiez que la courroie est acheminée correctement autour des poulies du ventilateur (Figure 22).
Figure 22
1. Poulie de plateau de coupe
2. Poulie de tension rappelée par ressort
3. Ventilateur

Montage des tubes d'éjection

Pièces nécessaires pour cette opération:

Tube supérieur	1
Tube inférieur	1
Boulon (nº 10 x ¾")	3
Contre-écrou (nº 10)	3
Rondelle (7/32")	3

Important: Veillez à régler le plateau de coupe à la hauteur de coupe la plus basse quand vous montez les tubes d'éjection.

Note: N'oubliez pas de remettre le déflecteur d'herbe quand vous enlevez le système de ramassage de la machine. Voir Remplacement du déflecteur d'herbe.

Désengagez la PDF et serrez le frein de stationnement.
Avant de quitter la position d'utilisation, coupez le moteur, retirez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.
Réglez le plateau de coupe à la hauteur de coupe la plus basse.
Retirez les bacs pour voir le tube sous le capot.
Insérez le tube supérieur dans l'ouverture du système de ramassage puis ressortez-le pour que le joint en caoutchouc ressorte (Figure 23 ou Figure 24).
Figure 23

Double bac illustré
1. Tube supérieur
2. Ouverture du système de ramassage
3. Capot du système de ramassage
Figure 24

Triple bac illustré
1. Tube supérieur
2. Ouverture du système de ramassage
3. Capot du système de ramassage
Le capot étant en position abaissée, mesurez la distance à laquelle se trouve le tube à l'intérieur du capot.

Mesurez la distance entre la plaque du capot et le bord du tube, comme montré à la Figure 25.

Note: L'écart doit être de 19 mm.
Figure 25
1. Plaque du capot
2. Tube supérieur
3. Capot abaissé
4. 19 mm
5. Bord du tube
Lorsque la distance est correcte, marquez l'extérieur du tube supérieur à l'endroit où le joint en caoutchouc dépasse (Figure 26).

Note: Cette marque servira à garantir le bon positionnement du tube supérieur avant de percer les trous et de raccorder les tubes supérieur et inférieur.

Note: Le joint en caoutchouc doit dépasser du capot du système de ramassage.
Figure 26
1. Tube supérieur
2. Joint en caoutchouc ressortant
3. Capot du système de ramassage
4. Faire une marque ici, contre le joint en caoutchouc
Insérez le tube inférieur dans le tube supérieur (Figure 27).
Figure 27
1. Tube inférieur
2. Tube supérieur
Glissez le tube inférieur sur l'adaptateur et verrouillez-les ensemble (Figure 28 ou Figure 29).

Note: Un verrou est prévu sur le haut et le bas du carter de ventilateur.
Figure 28

Double bac illustré
1. Ventilateur
2. Tube inférieur
3. Verrou (double bac illustré)
Figure 29

Triple bac illustré
1. Ventilateur
2. Tube inférieur
3. Verrou (triple bac illustré)
Assurez-vous que le plateau de coupe est à la position la plus basse.
Vérifiez que le repère de la Figure 26 est toujours là.
En vous servant des 3 trous ou indentations du tube supérieur comme guide, percez 3 trous (de 7/32" de diamètre) à l'endroit où les tubes supérieur et inférieur se rejoignent (Figure 30).
Figure 30
1. Capot du système de ramassage
2. Tube supérieur
3. Percer des trous de 7/32" de diamètre ici (utiliser le tube supérieur comme guide)
4. Tube inférieur
5. Ventilateur
Retirez le tube inférieur du ventilateur.
Réunissez les tubes supérieur et inférieur avec 3 boulons (nº 10" x 3/4"), 3 rondelles plates (7/32") et 3 contre-écrous (nº 10), comme montré à la Figure 31.
Figure 31
1. Tube inférieur
2. Tube supérieur
3. Rondelle plate (7/32")
4. Contre-écrou (nº 10)
5. Boulon (nº 10 x ¾")
Montez le tube inférieur sur le carter du ventilateur et fixez-le en place avec les verrous.
Montez les bacs sur le système de ramassage.

Pose du protège-courroie

Pièces nécessaires pour cette opération:

Protège-courroie (dans le kit ventilateur et entraînement)

Réglez le plateau à la hauteur de coupe la plus basse.
Montez le nouveau protège-courroie de sorte que les crans situés de chaque côté passent par-dessus les supports du capot et fermez le verrou (Figure 32 ou Figure 33).

Figure 32

Système de ramassage de 122 et 132 cm montré

Protège-courroie
Support du protège-courroie
Cran

Figure 33

Système de ramassage de 152 et 183 cm montrés

Protège-courroie
Support du protège-courroie
Cran

Montage des masses

Pièces nécessaires pour cette opération:

Masse de roue pivotante (le cas échéant)	2
Axe de chape	2
Goupille fendue	2
Rondelle-frein (⅜")	6
Support de montage de masse	1
Boulon (⅜" x 1½")	6
Rondelle plate (⅜")	6
Boulon de carrosserie (5/16" x ¾")	3
Écrou à embase (5/16")	3
Masse avant (plateaux de 122 cm, 132 cm et 152 cm)	3
Masse avant (plateaux de 183 cm [jusqu'au numéro de série 406294344)	1
Masse avant (plateaux de 183 cm [à partir du numéro de série 406294345)	2

Pour assurer la conformité à la norme ANSI/OPEI B71.4-2012, vous devez ajouter des masses sur la machine.

Prudence

Le système de ramassage augmente considérablement la charge à l'arrière de la machine, ce qui peut la rendre instable et rendre son contrôle impossible.

Le tableau suivant indique les masses à utiliser quand un système de ramassage est monté sur la machine.

	Masses avant utilisées	Masses de roues pivotantes utilisées
Plateau de coupe de 122 cm avec système de ramassage	3	0
Plateau de coupe de 132 cm avec système de ramassage	3	0
Plateau de coupe de 152 cm avec système de ramassage	3	2
Plateau de coupe de 183 cm avec système de ramassage (jusqu'au numéro de série 406294344)	1	2
Plateau de coupe de 183 cm avec système de ramassage (à partir du numéro de série 406294345)	2	2

Montez les masses sur les roues pivotantes avant à l'aide d'un axe de chape et d'une goupille fendue (Figure 34).
Placez l'écrou sur chaque boulon entièrement fileté et mettez les boulons dans chaque masse (Figure 34).
Serrez le boulon entièrement fileté jusqu'à ce qu'il touche le cadre, puis serrez l'écrou de blocage contre la masse.
Figure 34
1. Boulon entièrement fileté (⅜" x 1½")
2. Écrou (⅜")
3. Masse de roue pivotante
4. Goupille fendue
5. Axe de chape
6. Placez le boulon entièrement fileté contre le cadre et serrer l'écrou.
Fixez le support de montage de masse sous le repose-pieds avec 2 boulons de carrosserie (5/16" x ¾") et 2 écrous à embase (5/16"), comme montré à la Figure 35.
Figure 35
1. Boulon de carrosserie (5/16" x ¾")
2. Support de montage de masse
3. Écrou à embase (5/16")
Installez les masses avant sur le repose-pied (Figure 36).
Fixez les masses avant sur le haut du repose-pieds et sur le support de montage de masse au moyen de 6 boulons (⅜" x 1"), 6 rondelles-freins (⅜"), 3 écrous à embase (⅜") et 6 rondelles plates (⅜"), comme montré à la Figure 36.
Figure 36
1. Masse avant
2. Rondelle plate (⅜")
3. Rondelle-frein (⅜")
4. Boulon (3/8" x 1")
5. Trou dans le repose-pied
6. Écrou à embase (⅜")
Figure 37
1. Support de montage de masse
2. Rondelle plate (⅜")
3. Rondelle-frein (⅜")
4. Boulon (3/8" x 1")

Montage des butées

Tondeuses équipées de la suspension MyRide™

Pièces nécessaires pour cette opération:

Butée	2
Entretoise	2
Contre-écrou (5/16")	2

Sur les plateaux de coupe de 122 cm, 132 cm, 152 cm et 183 cm (à partir du numéro de série 406294345), fixez les butées dans les 2 trous extérieurs du garde-pieds (Figure 38).

Figure 38

Contre-écrou
Entretoise
Butée

Sur les plateaux de coupe de 183 cm (jusqu'au numéro de série 406294344), fixez les butées dans les 2 trous intérieurs du garde-pieds (Figure 39).

Figure 39

Contre-écrou
Entretoise
Butée

Réglage du frein de stationnement

Vérifiez que le frein de stationnement est réglé correctement. Reportez-vous au Manuel de l'utilisateur pour la procédure à suivre.

Contrôle de la pression des pneus

Note: Augmentez la pression de gonflage des pneus pour compenser le poids supplémentaire.

Contrôlez et augmentez la pression de gonflage des pneus des roues pivotantes avant et des roues arrière (Figure 40).

Pression de gonflage des pneus arrière : 1,38 bar (20 psi)

Pression de gonflage des roues pivotantes avant : 1,72 bar (25 psi)

Figure 40

Utilisation

Note: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

Important: Serrez le frein de stationnement si vous laissez la machine sans surveillance, ne serait-ce que quelques minutes.

Attention

Pour éviter de vous blesser, procédez comme suit :

Familiarisez-vous avec toutes les instructions d'utilisation et les consignes de sécurité mentionnées dans le Manuel de l'utilisateur de votre machine avant d'utiliser cet accessoire.
Ne déposez jamais le système de ramassage ni ses tubes lorsque le moteur est en marche.
Coupez toujours le moteur et attendez l'arrêt complet de toutes les pièces mobiles avant de dégager une obstruction dans le système de ramassage.
N'effectuez jamais d'entretiens ou de réparations quand le moteur est en marche.
Serrez le frein de stationnement.

Attention

Si le déflecteur d'herbe, les tubes du système de ramassage ou le système de ramassage complet ne sont pas en place, vous-même ou d'autres personnes peuvent être touchés par une lame ou des débris projetés. Le contact avec des lames en rotation et la projection de débris peuvent occasionner des blessures graves parfois mortelles.

Montez toujours le déflecteur d'herbe lorsque vous enlevez le système de ramassage et que vous passez au mode éjection latérale.
Si le déflecteur d'herbe est endommagé, remplacez-le immédiatement. Le déflecteur d'herbe renvoie les débris vers le bas, dans la pelouse.
Ne mettez jamais les mains ou les pieds sous le plateau de coupe.
N'essayez jamais de dégager l'ouverture d'éjection ou les lames sans avoir au préalable désengagé la prise de force (PDF) et tourné la clé en position Arrêt. Enlevez aussi la clé et débranchez le fil de la ou des bougies.
Coupez le moteur avant de déboucher la goulotte d'éjection.

Prudence

Les enfants ou les personnes à proximité risquent de se blesser s'ils déplacent ou essayent d'utiliser la machine, lorsque celle-ci est laissée sans surveillance.

Retirez toujours la clé de contact et serrez le frein de stationnement si vous laissez la machine sans surveillance, ne serait-ce qu'un instant.

Positionnement du déflecteur réglable

Réglez le déflecteur à la position B (position intermédiaire) pour le ramassage. Reportez-vous au Manuel de l'utilisateur de la machine.

Figure 41

Vider les bacs à herbe

Lorsqu'ils sont pleins, les bacs à herbe sont très lourds. Soulevez et manipulez toujours les bacs à herbe pleins avec prudence.

Garez la machine sur une surface plane et horizontale, désengagez la PDF et serrez le frein de stationnement.
Déverrouillez le verrou du système de ramassage.
Ouvrez le capot du système de ramassage.
Comprimez les débris d'herbe dans les bacs. Soulevez l'un des bacs à deux mains et décrochez-le du support sur le système de ramassage.
Saisissez la poignée située sous le bac et renversez ce dernier pour le vider (Figure 42).
Figure 42
1. Bac
2. Poignée du dessous
Répétez cette procédure pour l'autre bac.
Insérez la languette du bac dans le cran du cadre de support du système de ramassage.

Note: Effectuez cette procédure pour les deux bacs.
Abaissez le capot du système de ramassage sur les bacs.
Verrouillez le capot du système de ramassage.

Élimination des obstructions dans le système de ramassage

Attention

Lorsque le système de ramassage est en marche, le ventilateur tourne et peut sectionner ou blesser les mains.

Avant toute opération de nettoyage, réglage ou réparation du ventilateur, et avant de déboucher la goulotte, coupez le moteur et attendez l'arrêt de toutes les pièces mobiles. Enlevez la clé de contact.
Si le ventilateur et le tube sont bouchés, dégagez-les à l'aide d'un bâton, jamais avec la main.
Gardez les pieds, les mains, le visage et toute autre partie du corps ou les vêtements à l'écart des pièces cachées, mobiles ou en rotation.

Désengagez la PDF et serrez le frein de stationnement.
Avant de quitter la position d'utilisation, coupez le moteur, retirez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.
Videz les bacs.
Déverrouillez le tube inférieur.
Déposez les tubes du système de ramassage.
Utilisez un bâton ou un objet similaire, et surtout pas les mains, pour déboucher les tubes.

Note: Dans la plupart des cas, il suffit de secouer les tubes pour faire tomber les débris.
Si le ventilateur est bouché, déverrouillez-le, enlevez la courroie et ouvrez-le.
Utilisez un bâton ou un objet similaire, et surtout pas les mains, pour déboucher le ventilateur.
Après avoir éliminé l'obstruction, reposez le système de ramassage complet et remettez la machine en marche.

Dépose du système de ramassage

Attention

Les composants autour du moteur sont très chauds si la machine vient de fonctionner. Les composants brûlants peuvent causer des blessures.

Ne touchez pas les composants du moteur quand ils sont chauds.
Laissez refroidir le moteur avant de retirer le système de ramassage.

Garez la machine sur une surface plane et horizontale, désengagez la PDF et serrez le frein de stationnement.
Avant de quitter la position d'utilisation, coupez le moteur, retirez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.
Déverrouillez le tube inférieur du ventilateur et retirez le tube du ventilateur.
Retirez le tube du capot du système de ramassage.
Réglez le plateau à la hauteur de coupe la plus basse.
Déverrouillez le protège-courroie au-dessus de la poulie du plateau de coupe.
Enlevez la courroie du système de ramassage de la poulie du plateau de coupe.
Ouvrez le ventilateur.
Retirez le ventilateur du trou de pivot.
Si vous passez au mode éjection latérale, vérifiez que le déflecteur d'herbe est en place et qu'il peut être abaissé en position de fonctionnement.
Déposez le capot et les bacs.

Utilisation du déflecteur d'herbe

Danger

Si le déflecteur d'herbe, l'obturateur d'éjection ou le bac à herbe complet ne sont pas en place sur la machine, vous-même ou d'autres personnes peuvent être touchés par une lame ou des débris projetés. Le contact avec les lames en rotation et la projection de débris peuvent occasionner des blessures graves ou mortelles.

Montez toujours le déflecteur d'herbe lorsque vous enlevez le système de ramassage et que vous passez au mode éjection latérale.
Si le déflecteur d'herbe est endommagé, remplacez-le immédiatement. Le déflecteur d'herbe renvoie les débris vers le bas, dans la pelouse.
Ne mettez jamais les mains ou les pieds sous le plateau de coupe.
N'essayez jamais de dégager l'ouverture d'éjection ou les lames sans avoir au préalable DéSENGAGé la PDF, coupé le contact et retiré la clé.
N'éliminez jamais les obstructions de l'ouverture d'éjection avec la main. Utilisez un bâton ou un objet similaire pour éliminer les obstructions de l'ouverture d'éjection.

Transport de la machine

Ne laissez pas d'herbe ni de débris dans le système de ramassage lorsque vous transportez la machine.

Danger

Vous risquez d'endommager la machine si vous la transportez alors qu'il reste de l'herbe et des débris dans le système de ramassage.

Ne laissez pas d'herbe ni de débris dans le système de ramassage lorsque vous transportez la machine.

Conseils d'utilisation

Taille de la machine

N'oubliez pas que la machine est plus longue et plus large quand cet accessoire est en place. Vous risquez d'endommager l'accessoire ou de causer des dommages matériels si vous tournez trop brutalement dans des endroits trop étroits.

Tonte des bordures

Tondez toujours les bordures avec le côté gauche du plateau de coupe. N'utilisez pas le côté droit pour tondre les bordures, au risque d'endommager les tubes du système de ramassage.

Hauteur de coupe

Pour obtenir des résultats de ramassage optimaux, réglez la hauteur de coupe de façon à ne pas couper plus de 51 à 76 mm ou un tiers de la hauteur de l'herbe, selon la hauteur la plus basse. Vous réduirez la capacité du système d'aspiration si vous coupez plus que la hauteur prescrite.

Fréquence de tonte

Coupez l'herbe fréquemment, surtout pendant la saison de pousse. Si l'herbe est excessivement haute, vous devrez la couper deux fois (voir Ramassage de l'herbe haute).

Technique de coupe

Pour obtenir une coupe plus esthétique, empiétez légèrement sur la bande coupée précédemment. Le moteur est ainsi moins sollicité et le ventilateur et les tubes d'éjection sont moins susceptibles de se boucher.

Vitesse de ramassage

Le système de ramassage peut se boucher si vous vous déplacez trop rapidement alors que le régime moteur diminue. Il faut parfois ralentir sur les pentes. Travaillez dans le sens de la descente chaque fois que cela est possible.

Prudence

À mesure que le système de ramassage se remplit, la charge augmente à l'arrière de la machine. Les arrêts et démarrages brusques sur pente, risquent de vous faire perdre le contrôle de la direction ou de faire basculer la machine.

Ne vous arrêtez pas et ne démarrez pas brusquement en montant ou en descendant les pentes. Évitez de démarrer en côte.
Si vous arrêtez la machine en montée, désengagez la PDF. Faites ensuite marche arrière à vitesse réduite.
Ne changez pas de vitesse et ne vous arrêtez pas sur une pente.

Ramassage de l'herbe haute

Si l'herbe est plus haute que d'habitude ou si elle est très humide, utilisez une hauteur de coupe un peu plus haute que la normale pour la tonte et le ramassage. Tondez ensuite l'herbe à la hauteur de coupe inférieure habituelle et ramassez-la.

L'herbe très haute est lourde et n'est pas toujours projetée complètement dans le système de ramassage. Si cela se produit, le tube et le ventilateur peuvent se boucher. Pour éviter de boucher le système de ramassage, choisissez une hauteur de coupe élevée pour le premier passage, puis effectuez un deuxième passage à la hauteur de coupe habituelle.

Ramassage de l'herbe humide

Dans la mesure du possible, essayez toujours de tondre quand l'herbe est sèche. L'herbe humide peut causer des obstructions.

Réduction des obstructions

Pour éviter de boucher le système de ramassage, ralentissez et choisissez une hauteur de coupe élevée pour le premier passage, puis effectuez un deuxième passage à la hauteur de coupe habituelle.

Signes d'obstruction

Pendant le ramassage, une petite quantité d'herbe est normalement projetée à l'avant de la tondeuse. Si cette quantité devient excessive, cela signifie que le système de ramassage est plein ou que le tube est bouché.

Lames de ramassage

Dans la plupart des conditions de tonte, les lames standard « haute levée » assurent les meilleures performances de ramassage.

La lame Toro Atomic est recommandée pour le ramassage des feuilles sèches. Dans des conditions sèches et poussiéreuses, les lames « moyenne levée » ou « basse levée » produisent moins de poussière et de saleté tout en assurant un débit d'air suffisant pour un ramassage efficace.

Renseignez-vous auprès d'un concessionnaire-réparateur agréé pour connaître les lames qui conviennent aux différentes conditions de tonte.

Franchissement d'une bordure et chargement

Levez toujours le plateau de coupe à la position la plus haute pour charger la machine sur une remorque ou pour monter/descendre une bordure (de trottoir ou autre). Si le plateau reste abaissé, il peut être endommagé lorsque vous chargez la machine ou franchissez une bordure. Si la bordure fait plus de 152 mm de hauteur, franchissez-la à angle aigu avec le plateau de coupe complètement levé. Faites preuve de la plus grande prudence lorsque vous chargez la machine sur une remorque.

Entretien

Programme d'entretien recommandé

Périodicité d'entretien	Procédure d'entretien
Après les 8 premières heures de fonctionnement	Contrôlez la courroie du ventilateur. Contrôlez le système de ramassage.
À chaque utilisation ou une fois par jour	Nettoyez la grille du capot. Nettoyez le système de ramassage.
Toutes les 25 heures	Contrôlez la courroie du ventilateur.
Toutes les 50 heures	Graissez le bras de la poulie de tension.
Toutes les 100 heures	Contrôlez le système de ramassage.

Nettoyage de la grille du capot

Périodicité d'entretien	Procédure d'entretien
À chaque utilisation ou une fois par jour	Nettoyez la grille du capot.

Les grilles doivent être nettoyées avant chaque utilisation. Nettoyez-les plus fréquemment si l'herbe est humide.

Désengagez la prise de force (PDF) et serrez le frein de stationnement.
Avant de quitter la position d'utilisation, coupez le moteur, retirez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.
Ouvrez le capot du système de ramassage.
Nettoyez les débris éventuellement accumulés sur la grille.
Fermez le capot du système de ramassage.

Nettoyage du système de ramassage et des bacs

Périodicité d'entretien	Procédure d'entretien
À chaque utilisation ou une fois par jour	Nettoyez le système de ramassage.

Le système de ramassage doit être nettoyé chaque jour.

Lavez l'intérieur et l'extérieur du capot du système de ramassage, des bacs et du tube, ainsi que le dessous du plateau de coupe. Utilisez un détergent automobile doux pour éliminer les saletés.
Veillez à bien débarrasser toutes les pièces de l'herbe agglomérée.
Après avoir lavé toutes les pièces, laissez-les complètement sécher.

Note: Une fois toutes les pièces remises en place, mettez le moteur en marche et laissez-le tourner pendant une minute pour aider au séchage.

Contrôle de la courroie du ventilateur

Périodicité d'entretien	Procédure d'entretien
Après les 8 premières heures de fonctionnement	Contrôlez la courroie du ventilateur.
Toutes les 25 heures	Contrôlez la courroie du ventilateur.

Vérifiez si les courroies sont fissurées, présentent des bords effilochés, des traces de brûlures ou d'autres dommages. Remplacez les courroies endommagées.

Remplacement de la courroie de ventilateur sur les tondeuses de 152 et 183 cm

Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.
Avant de quitter la position d'utilisation, coupez le moteur, retirez la clé et attendez l'arrêt complet de toutes les pièces mobiles.
Tirez sur la poulie de tension rappelée par ressort pour détendre la courroie (Figure 43).
Retirez la courroie existante du système de ramassage sur la poulie du plateau de coupe puis les poulies de ventilateur.
Montez la nouvelle courroie autour des poulies du ventilateur et de la poulie du plateau de coupe (Figure 43).
Figure 43
1. Poulie de tension
2. Poulie de plateau de coupe
3. Ressort
4. Tenon de ressort
5. Courroie
6. Poulie de ventilateur
Montez le ressort comme montré à la Figure 44.
Figure 44
1. Poulie de tension rappelée par ressort
2. Côté petit crochet
3. Côté grand crochet
Tirez en arrière la poulie de tension rappelée par ressort et chaussez la courroie dessus (Figure 43).

Remplacement de la courroie de ventilateur sur les tondeuses de 122 et 132 cm

Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.
Avant de quitter la position d'utilisation, coupez le moteur, retirez la clé et attendez l'arrêt complet de toutes les pièces mobiles.
Desserrez le boulon du guide-courroie (Figure 45).
Retirez la courroie de ventilateur existante.
Faites passer la courroie neuve autour de la poulie de ventilateur (Figure 45).
Montez la courroie entre la poulie de tension fixe et le boulon du guide-courroie.
Serrez le boulon du guide-courroie (Figure 45).
Figure 45
1. Poulie de tension
2. Poulie de plateau de coupe
3. Ressort
4. Tenon de ressort
5. Courroie
6. Boulon du guide-courroie
7. Poulie de tension fixe
8. Poulie de ventilateur
Montez le ressort comme montré à la Figure 46.
Figure 46
1. Poulie de tension rappelée par ressort
2. Côté petit crochet
3. Côté grand crochet
Placez la courroie sur la poulie de tension rappelée par ressort (Figure 45).

Contrôle et réglage du verrou du ventilateur

Fermez le ventilateur pour vérifier que les verrous sont réglés correctement. Desserrez ou serrez les boulons afin que les verrous maintiennent le ventilateur fermement appuyé contre le plateau de coupe, mais puissent néanmoins être déverrouillés à la main.

Figure 47

Verrou
Boulon
Ventilateur

Graissage du bras de tension

Périodicité d'entretien	Procédure d'entretien
Toutes les 50 heures	Graissez le bras de la poulie de tension.

Graissez le bras de tension de la courroie du système de ramassage (Figure 48) toutes les 50 heures.

Figure 48

Contrôle du système de ramassage

Périodicité d'entretien	Procédure d'entretien
Après les 8 premières heures de fonctionnement	Contrôlez le système de ramassage.
Toutes les 100 heures	Contrôlez le système de ramassage.

Désengagez la PDF, amenez les leviers de commande de déplacement à la position de VERROUILLAGE AU POINT MORT et serrez le frein de stationnement.
Avant de quitter la position d'utilisation, coupez le moteur, retirez la clé et attendez l'arrêt complet de toutes les pièces mobiles.
Contrôlez le tube supérieur, le tube inférieur, le capot du système de ramassage et le ventilateur. Remplacez-les s'ils sont fendus ou cassés.
Contrôlez les bacs, le cadre du système de ramassage et la grille. Remplacez les pièces fissurées ou cassées.
Serrez tous les écrous, boulons et vis.

Contrôle des lames de coupe

Examinez les lames régulièrement, ainsi qu'après avoir heurté un obstacle.
Remplacez les lames si elles sont très usées ou endommagées. Pour la procédure complète d'entretien des lames, reportez-vous au Manuel de l'utilisateur de la machine.

Montage des lames du plateau de coupe

Dans la plupart des conditions de tonte, les lames standard « haute levée » assurent les meilleures performances de ramassage.

Renseignez-vous auprès d'un concessionnaire-réparateur agréé pour connaître les lames qui conviennent aux différentes conditions de tonte.

Pour plus de renseignements sur le montage des lames, reportez-vous au Manuel de l'utilisateur de la machine.

Remplacement du déflecteur d'herbe

Attention

N'utilisez jamais la tondeuse sans avoir installé une plaque d'obturation, un déflecteur de mulching ou une goulotte d'éjection et un système de ramassage d'herbe.
Vérifiez que le déflecteur d'herbe est abaissé.

Retirez le contre-écrou, le boulon, le ressort et l'entretoise qui fixent le déflecteur aux supports de pivot (Figure 49).
Déposez le déflecteur d'herbe s'il est endommagé ou usé.
Placez une entretoise et un ressort sur le déflecteur d'herbe. L'extrémité en L du ressort doit se trouver derrière le bord du plateau.

Note: Prenez soin de placer l'extrémité en L du ressort derrière le bord du plateau avant de mettre le boulon en place, comme montré à la Figure 49.
Remettez le boulon et l'écrou en place.
Accrochez l'extrémité en J du ressort au déflecteur d'herbe (Figure 49).

Important: Le déflecteur d'herbe doit pouvoir s'abaisser en position. Soulevez le déflecteur pour vérifier qu'il s'abaisse complètement.
Figure 49
1. Boulon
2. Entretoise
3. Contre-écrou
4. Ressort
5. Ressort (en place)
6. Déflecteur d'herbe
7. Extrémité en L du ressort (à placer derrière le bord du plateau avant d'installer le boulon)
8. Extrémité en J du ressort

Remisage

Nettoyez le système de ramassage. Voir Nettoyage du système de ramassage et des bacs.
Vérifiez l'état du système de ramassage. Voir Contrôle du système de ramassage.
Vérifiez que les bacs sont vides et parfaitement secs.
Contrôlez l'état de la courroie (usure/fissures).
Rangez la machine dans un local propre, sec et à l'abri de la lumière. Si vous devez remiser la machine à l'extérieur, recouvrez-la d'une bâche imperméable, afin de protéger les pièces en plastique et de prolonger la vie de la machine.

Dépistage des défauts

Problem	Possible Cause	Corrective Action
Vibrations anormales.	Lame(s) faussée(s) ou déséquilibrée(s). Le boulon de fixation de la lame est desserré. La poulie de ventilateur ou l'ensemble poulies est desserré(e). La courroie du système de ramassage est usée. Pale(s) de ventilateur faussée(s) ou déséquilibrée(s).	Remplacez la ou les lames. Serrez le boulon de fixation de la lame. Resserrez la poulie concernée. Remplacez la courroie. Contactez un concessionnaire-réparateur agréé.
Le ramassage est moins performant.	Le régime moteur est trop bas. La grille du capot du système de ramassage est bouchée. La courroie du système de ramassage est détendue. Le ventilateur ou le tube est bouché. Les bacs sont pleins.	Choisissez toujours le haut régime moteur pour travailler en mode ramassage. Enlevez les débris, les feuilles ou l'herbe coupée déposés sur la grille. Remplacez la courroie du système de ramassage. Localisez et éliminez le bouchon de débris. Videz les bacs.
La soufflante et les tubes se bouchent trop souvent.	Les bacs sont trop pleins. Le régime moteur est trop bas. L'herbe est trop humide. L'herbe est trop haute. La grille du capot du système de ramassage est bouchée. La vitesse de déplacement est trop élevée. La courroie du système de ramassage est usée.	Videz les bacs plus fréquemment. Choisissez toujours le haut régime moteur pour travailler en mode ramassage. Coupez l'herbe lorsqu'elle est sèche. Ne coupez pas plus de 51 à 76 mm, ou 1/3 de la hauteur de l'herbe, en choisissant la hauteur la plus basse. Enlevez les débris, les feuilles ou l'herbe coupée déposés sur la grille. Conduisez plus lentement à plein régime. Remplacez la courroie.
Des débris sont éjectés à l'extérieur.	Les bacs sont trop pleins. La vitesse de déplacement est trop élevée. Le plateau de coupe n'est pas de niveau.	Videz les bacs plus fréquemment. Conduisez plus lentement à plein régime. Reportez-vous au manuel de l'utilisateur de la tondeuse pour effectuer la mise à niveau du plateau de coupe.
La turbine du ventilateur ne tourne pas librement.	Le ventilateur est bouché. La turbine n'est pas bien alignée.	Enlevez les débris, les feuilles ou l'herbe coupée de la turbine de ventilateur. Contactez un concessionnaire-réparateur agréé.

Système de ramassage E-Z Vac™ double ou triple de 122 cm, 132 cm, 152 cm ou 183 cm

Tondeuse Z Master® G3

Model No. 78555-Serial No. 418160000 and Up

Model No. 78562-Serial No. 418000000 and Up

Model No. 78563-Serial No. 418000000 and Up

Introduction

Attention

Sécurité

Autocollants de sécurité et d'instruction

Mise en service

Préparation de la machine

Montage des pare-chocs latéraux

Montage des supports de fixation du système de ramassage

Installation des bacs sur les armatures

Montage du capot et des bacs

Montage du déflecteur de silencieux

Acheminement de la courroie de ventilateur dans le ventilateur

Montage du ventilateur

Attention

Montage des tubes d'éjection

Pose du protège-courroie

Montage des masses

Prudence

Montage des butées

Réglage du frein de stationnement

Contrôle de la pression des pneus

Utilisation

Attention

Attention

Prudence

Positionnement du déflecteur réglable

Vider les bacs à herbe

Élimination des obstructions dans le système de ramassage

Attention

Dépose du système de ramassage

Attention

Utilisation du déflecteur d'herbe

Danger

Transport de la machine

Danger

Conseils d'utilisation

Taille de la machine

Tonte des bordures

Hauteur de coupe

Fréquence de tonte

Technique de coupe

Vitesse de ramassage

Prudence

Ramassage de l'herbe haute

Ramassage de l'herbe humide

Réduction des obstructions

Signes d'obstruction

Lames de ramassage

Franchissement d'une bordure et chargement

Entretien

Programme d'entretien recommandé

Nettoyage de la grille du capot

Nettoyage du système de ramassage et des bacs

Contrôle de la courroie du ventilateur

Remplacement de la courroie de ventilateur sur les tondeuses de 152 et 183 cm

Remplacement de la courroie de ventilateur sur les tondeuses de 122 et 132 cm

Contrôle et réglage du verrou du ventilateur

Graissage du bras de tension

Contrôle du système de ramassage

Contrôle des lames de coupe

Montage des lames du plateau de coupe

Remplacement du déflecteur d'herbe

Attention

Remisage

Dépistage des défauts
