Montering
Klargøring af maskinen
-
Placer maskinen på en plan flade, sænk klippeenhederne, sluk for motoren, aktiver parkeringsbremsen, og tag nøglen ud af tændingen.
-
Kobl batteriets minuskabel fra batteriet.
-
Frakobl sædets kontaktledning fra ledningsnettet bagest på styrearmen.
-
Fjern de 2 justeringsbolte, der fastgør styrearmen til sædestativet (Figur 1). Læg forsigtigt styrearmen til side.
Important: Sørg for, at du ikke beskadiger ledningsnettet eller gaskablet.
-

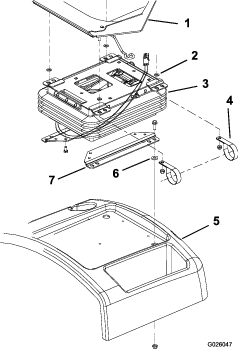

Fjern de 4 møtrikker, der fastgør sædets justeringsanordninger og rørklemmerne til sædeaffjedringen (Figur 2).
-
Fjern de 4 spændeskiver mellem sædets justeringsanordninger og sædeaffjedringen, og fjern sædeenheden. Sæt forsigtigt sædeenheden til side.
-
Fjern de 4 bolte, afstandsbøsninger og møtrikker, der fastgør de nedre sædebeslag til sædesoklen (Figur 2).
-
Fjern sædeaffjedringen og sædebeslagene fra sædesoklen.
Important: Sørg for, at afstandsbøsningerne ikke forlægges under afmonteringen.
-
Fjern de 4 bolte, der fastgør sædeaffjedringen til de nedre sædebeslag (Figur 2).
Important: Gem de fjernede bolte og beslagene til senere montering.
Montering af sædet
Dele, der skal bruges til dette trin:
| Sædeenhed med luftaffjedring | 1 |
-
Fastgør sædeluftaffjedringen på de nedre sædebeslag med de 4 bolte, du fjernede tidligere (Figur 2).
Note: Når du samler sædekomponenterne, skal du bruge de forreste monteringshuller i sædet og de bageste monteringshuller i affjedringen.
-
Monter de nedre sædebeslag på sædesoklen med de 4 bolte, afstandsbøsninger og møtrikker, som du fjernede tidligere (Figur 2).
-
Placer sædeenheden på sædeaffjedringen. Sørg for, at der sidder en spændeskive på hver reguleringsbolt, før den sættes på affjedringen (Figur 2).
-
Fastgør sædets justeringsanordninger og rørklemmerne på sædeaffjedringen med de 4 møtrikker, du fjernede tidligere (Figur 2).
-
Monter styrearmen med de 2 justeringsbolte til styrearmen, som du fjernede tidligere (Figur 1). Juster efter behov.
Tilslutning af sædet
Dele, der skal bruges til dette trin:
| Sikring – 20 A (kun til brug på maskiner uden sikringsåbning til luftaffjedring) | 1 |
| Sikringsblok (kun til brug på maskiner uden sikringsåbning til luftaffjedring) | 1 |
| Skrue (kun til brug på maskiner uden sikringsåbning til luftaffjedring) | 2 |
Fastlæggelse af den passende sædetilslutning
Der er 3 konfigurationer til tilslutning af sædet. Fastlæg den passende konfiguration til din maskine:
Hvis din maskine har en sikringsblok i styrearmen uden sikringsåbning til luftaffjedring, skal du se Montering af sikringsblokken og tilslutning af sædet.
Hvis din maskine har en sikringsblok i styrearmen med sikringsåbning til luftaffjedring, skal du se Kontrol af sikringen i armlænskonsollen.
Hvis din maskine ikke har en sikringsblok i styrearmen, skal du se Kontrol af sikringen under sædet.
Montering af sikringsblokken og tilslutning af sædet
-
Fjern adgangspanelet fra styrearmens side.
-
Monter sikringsblokken ved siden af den eksisterende sikringsblok med 2 skruer (#8 x ½") som vist i Figur 3.
-
Slut den store røde ledning fra traktionsenhedens ledningsnet til ledningen på sikringsblokken.
-
Slut den røde ledning med den hvide stribe, som er mærket ”Air Ride Seat” (sæde med luftaffjedring), til en af de røde ledninger fra sikringsblokken.
-
Sæt sikringen på 20 A i sikringsåbningen, hvor ledningen er tilsluttet.
-
Monter adgangspanelet på styrearmen (Figur 1).
-
Tilslut traktionsenhedens ledningsnet fra bagest på styrearmen til sædets ledningsnetstik.
Kontrol af sikringen i armlænskonsollen
-
Fjern adgangspanelet fra styrearmens side.
-
Sørg for, at der er en sikring på 20 A i sikringsåbningen til luftaffjedring.
-
Tilslut traktionsenhedens ledningsnet fra bagest på styrearmen til sædets ledningsnetstik.
Kontrol af sikringen under sædet
-
Frigør, vip op, og understøt sædesoklen med støttepindene.
-
Se mærkaten på dækslet til sikringsblokken for at finde sikringsåbningen til luftaffjedringen.
-
Fjern dækslet fra sikringsblokken.
-
Sørg for, at der er en sikring på 20 A i sikringsåbningen til luftaffjedring.
-
Tilslut traktionsenhedens ledningsnet fra bagest på styrearmen til sædets ledningsnetstik.
Afslutning af monteringen
-
Skub sædet helt frem og tilbage for at sikre, at det fungerer korrekt, og at sædets ledninger og stik ikke sidder i klemme eller berører bevægelige dele.
-
Slut den negative batteriledning til batteriet.
