Installazione
Preparazione della macchina
-
Parcheggiate la macchina su terreno pianeggiante, abbassate gli elementi di taglio, spegnete il motore, inserite il freno di stazionamento e togliete la chiave di accensione.
-
Scollegate il cavo negativo della batteria dalla batteria.
-
Scollegate il filo del microinterruttore di sicurezza del sedile dal cablaggio nella parte posteriore del braccio di comando.
-
Rimuovete i 2 bulloni di regolazione che fissano il braccio di comando al supporto del sedile (Figura 1). Mettete da parte il braccio di comando facendo attenzione.
Important: Fate attenzione a non danneggiare il cablaggio o il cavo dell'acceleratore.
-

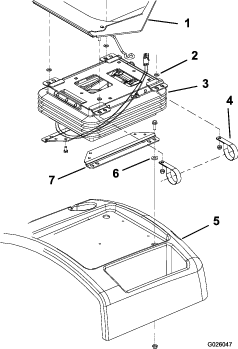

Rimuovete i 4 dadi che fissano i dispositivi di regolazione del sedile e i serratubi manuali alla sospensione del sedile (Figura 2).
-
Rimuovete le 4 rondelle tra i dispositivi di regolazione del sedile e la sospensione del sedile e rimuovete il gruppo sedile, ponendolo da parte con attenzione.
-
Togliete i 4 bulloni, i distanziali e i dadi che fissano le staffe inferiori del sedile alla base del sedile (Figura 2).
-
Rimuovete la sospensione del sedile e le relative staffe dalla base del sedile.
Important: Fate attenzione a non perdere i distanziali dopo averli rimossi.
-
Rimuovete i 4 bulloni che fissano la sospensione del sedile alle staffe inferiori del sedile (Figura 2).
Important: Conservate i bulloni e le staffe rimossi per l’installazione successiva.
Montaggio del sedile
Parti necessarie per questa operazione:
| Gruppo sospensione del sedile ad aria | 1 |
-
Fissate la sospensione del sedile ad aria alle staffe inferiori del sedile con i 4 bulloni precedentemente rimossi (Figura 2).
Note: Durante l'assemblaggio dei componenti del sedile, utilizzate i fori di montaggio anteriori nel sedile e i fori di montaggio posteriori nella sospensione.
-
Montate le staffe inferiori del sedile alla base del sedile con i 4 bulloni, i distanziali e i dadi rimossi in precedenza (Figura 2).
-
Posizionate il gruppo del sedile sulla relativa sospensione. Assicuratevi che una rondella sia presente su ogni perno di regolazione prima di posizionarlo sulla sospensione (Figura 2).
-
Fissate i dispositivi di regolazione del sedile e i serratubi manuali alla sospensione del sedile con i 4 dadi precedentemente rimossi (Figura 2).
-
Montate il braccio di comando con i 2 bulloni di regolazione del braccio di comando precedentemente rimossi (Figura 1). Eseguite le eventuali regolazioni.
Collegamento del sedile
Parti necessarie per questa operazione:
| Fusibile da 20 A (solo per macchine senza uno slot del portafusibili per la sospensione ad aria) | 1 |
| Portafusibili (solo per macchine senza uno slot del portafusibili per la sospensione ad aria) | 1 |
| Vite (solo per macchine senza uno slot del portafusibili per la sospensione ad aria) | 2 |
Determinazione del tipo di collegamento del sedile adeguato
È possibile collegare il sedile seguendo 3 diverse configurazioni. Determinate la configurazione adeguata alla vostra macchina.
Se la macchina presenta un portafusibili nel braccio di comando senza alcuno slot del portafusibili per la sospensione ad aria, fate riferimento a Montaggio del portafusibili e collegamento del sedile.
Se la macchina presenta un portafusibili nel braccio di comando con uno slot del portafusibili per la sospensione ad aria, fate riferimento a Verifica del fusibile nella console del braccio di comando.
Se la macchina non presenta un portafusibili nel braccio di comando, fate riferimento a Verifica del fusibile sotto il sedile.
Montaggio del portafusibili e collegamento del sedile
-
Togliete il pannello di accesso dal lato del braccio di comando.
-
Montate il portafusibili accanto al portafusibili preesistente con 2 viti (n. 8 x ½") come illustrato nella Figura 3.
-
Collegate il grosso filo rosso dal cablaggio preassemblato del trattorino al filo sul portafusibili.
-
Collegate il filo rosso con la striscia bianca recante l'etichetta "Sedile ad aria" a uno dei fili rossi del portafusibili.
-
Inserite il fusibile da 20 A nello slot del portafusibili in corrispondenza del quale è stato collegato il filo.
-
Installate il pannello di accesso nel braccio di comando (Figura 1).
-
Collegate il cablaggio elettrico del trattorino dal retro del braccio di comando nel connettore del cablaggio del sedile.
Verifica del fusibile nella console del braccio di comando
-
Togliete il pannello di accesso dal lato del braccio di comando.
-
Assicuratevi che nello slot del portafusibili per la sospensione ad aria sia inserito un fusibile da 20 A.
-
Collegate il cablaggio elettrico del trattorino dal retro del braccio di comando nel connettore del cablaggio del sedile.
Verifica del fusibile sotto il sedile
-
Sganciate la base del sedile, inclinatela per aprirla e fissatela con le aste di supporto.
-
Fate riferimento all'adesivo presente sulla copertura del portafusibili per individuare lo slot del portafusibili per la sospensione ad aria.
-
Rimuovete la copertura dal portafusibili.
-
Assicuratevi che nello slot del portafusibili per la sospensione ad aria sia inserito un fusibile da 20 A.
-
Collegate il cablaggio elettrico del trattorino dal retro del braccio di comando nel connettore del cablaggio del sedile.
Completamento dell'installazione
-
Fate scorrere il sedile completamente avanti e indietro per controllare che funzioni correttamente e che i fili e i connettori del sedile non siano compressi e non siano a contatto con parti che possono entrare in movimento.
-
Collegate il cavo negativo della batteria alla batteria.
Funzionamento
Manopole di regolazione del sedile
Leva di regolazione
Regolazione sedile avanti o indietro (Figura 6).
Valvola di regolazione dell'aria
Spingete in dentro la valvola di regolazione per gonfiare la sospensione. Tirate verso l'esterno la valvola per sgonfiare la sospensione (Figura 6).
Guida del peso
Indica quando il sedile è regolato secondo il peso dell'operatore (Figura 6).
