Asennus
Koneen valmistelu
-
Pysäköi kone tasaiselle alustalle, laske leikkuuyksiköt, sammuta moottori, kytke seisontajarru ja irrota avain virtalukosta.
-
Irrota akun miinuskaapeli akusta.
-
Irrota istuinkytkimen johto johdinsarjasta tukivarren takaa.
-
Irrota kaksi säätöpulttia, jotka kiinnittävät säätövarren istuimen asennuslevyyn (Kuva 1). Aseta säätövarsi varovasti sivuun.
Important: Varmista, ettet vaurioita johdinsarjaa tai kaasuvaijeria.
-

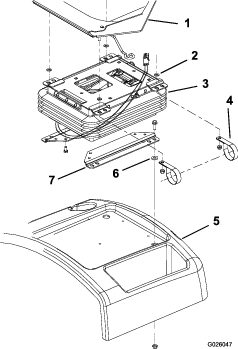

Irrota neljä mutteria, jotka kiinnittävät istuimen säätimet ja käyttöoppaan säilytysputken pidikkeet istuinjousitukseen (Kuva 2).
-
Irrota neljä aluslaattaa istuimen säätimien ja istuinjousituksen välistä ja irrota istuinkokoonpano. Aseta istuinkokoonpano varovasti sivuun.
-
Irrota neljä pulttia, välikappaletta ja mutteria, joilla alemmat istuimen kiinnikkeet on kiinnitetty istuimen jalustaan (Kuva 2).
-
Irrota istuinjousitus ja istuimen kiinnikkeet istuimen jalustasta.
Important: Varmista, että välikappaleet eivät häviä irrotuksen aikana.
-
Irrota neljä pulttia, joilla istuinjousitus on kiinnitetty alempiin istuimen kiinnikkeisiin (Kuva 2).
Important: Säilytä irrotetut pultit ja kiinnikkeet myöhemmin tehtävää asennusta varten.
Istuimen asennus
Vaiheeseen tarvittavat osat:
| Istuimen ilmajousituksen kokoonpano | 1 |
-
Kiinnitä istuimen ilmajousitus alempiin istuimen kiinnikkeisiin neljällä aiemmin irrotetulla pultilla (Kuva 2).
Note: Asentaessasi istuimen osia käytä istuimen etummaisia asennusreikiä ja jousituksen takimmaisia asennusreikiä.
-
Asenna alemmat istuimen kiinnikkeet istuimen jalustaan neljällä aiemmin irrotetulla pultilla, välikappaleella ja mutterilla (Kuva 2).
-
Aseta istuinkokoonpano istuinjousitukseen. Varmista ennen sen asettamista jousituksen päälle, että kussakin säätötapissa on aluslaatta (Kuva 2).
-
Kiinnitä istuimen säätimet ja käyttöoppaan säilytysputken pidikkeet istuinjousitukseen neljällä aiemmin irrotetulla mutterilla (Kuva 2).
-
Asenna säätövarsi kahdella aiemmin irrotetulla säätövarren pultilla (Kuva 1). Säädä tarvittaessa.
Istuimen kytkentä
Vaiheeseen tarvittavat osat:
| Sulake – 20 A (käytettäväksi vain koneissa, joissa ei ole ilmajousituksen sulakepaikkaa) | 1 |
| Sulakerasia (käytettäväksi vain koneissa, joissa ei ole ilmajousituksen sulakepaikkaa) | 1 |
| Ruuvi (käytettäväksi vain koneissa, joissa ei ole ilmajousituksen sulakepaikkaa) | 2 |
Sopivan istuinkytkennän määrittäminen
Istuimen kytkentään on kolme vaihtoehtoa. Määritä koneeseen sopiva kytkentä:
Jos koneessa on sulakerasia säätövarressa ilman ilmajousituksen sulakepaikkaa, katso Sulakerasian asennus ja istuimen kytkentä.
Jos koneessa on sulakerasia säätövarressa ja ilmajousituksen sulakepaikka, katso Käsikonsolin sulakkeen tarkistus.
Jos koneessa ei ole sulakerasiaa säätövarressa, katso Istuimen alla olevan sulakkeen tarkistus.
Sulakerasian asennus ja istuimen kytkentä
-
Irrota huoltopaneeli säätövarren sivusta.
-
Kiinnitä sulakerasia olemassa olevan sulakerasian viereen kahdella ruuvilla (#8 × ½ tuumaa) kuvan mukaisesti (Kuva 3).
-
Kytke ajoyksikön johdinsarjan paksu punainen johto sulakerasian johtoon.
-
Kytke punainen johto, jossa on Air Ride Seat -tekstillä varustettu valkoinen raita, johonkin sulakerasian punaisista johdoista.
-
Aseta 20 A:n sulake siihen sulakepaikkaan, johon johto on kytketty.
-
Asenna huoltopaneeli säätövarteen (Kuva 1).
-
Kytke säätövarren takana oleva ajoyksikön virtajohdinsarja istuimen johdinsarjan liittimeen.
Käsikonsolin sulakkeen tarkistus
-
Irrota huoltopaneeli säätövarren sivusta.
-
Varmista, että ilmajousituksen sulakepaikassa on 20 A:n sulake.
-
Kytke säätövarren takana oleva ajoyksikön virtajohdinsarja istuimen johdinsarjan liittimeen.
Istuimen alla olevan sulakkeen tarkistus
-
Vapauta istuimen jalustan salpa, kallista jalusta auki ja tue se tukitangoilla.
-
Katso sulakerasian suojuksessa olevasta tarrasta ilmajousituksen sulakepaikka.
-
Irrota sulakerasian suojus.
-
Varmista, että ilmajousituksen sulakepaikassa on 20 A:n sulake.
-
Kytke säätövarren takana oleva ajoyksikön virtajohdinsarja istuimen johdinsarjan liittimeen.
Asennuksen päättäminen
-
Liu’uta istuin ääriasentoihinsa eteen ja taakse ja varmista, että se toimii oikein ja että istuimen johdot tai liittimet eivät ole puristuksissa tai kosketuksissa liikkuvien osien kanssa.
-
Kytke akun miinuskaapeli akkuun.
