Installation
Vorbereiten der Maschine
-
Stellen Sie die Maschine auf eine ebene Fläche, senken die Schneideinheiten ab, stellen den Motor ab, aktivieren die Feststellbremse und ziehen den Zündschlüssel ab.
-
Klemmen Sie das Minuskabel von der Batterie ab.
-
Trennen Sie das Kabel des Sitzschalters vom Kabelbaum an der Rückseite des Steuerarms.
-
Entfernen Sie die zwei Einstellschrauben, mit denen der Steuerarm an der Sitzhalterung befestigt ist (Bild 1). Legen Sie den Steuerarm vorsichtig zur Seite.
Important: Achten Sie darauf, dass Sie den Kabelbaum oder das Gaszugkabel nicht beschädigen.
-

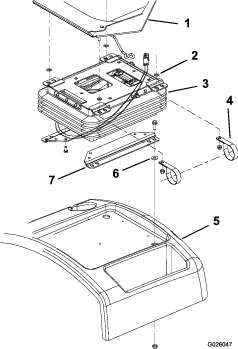

Entfernen Sie die vier Muttern, mit denen die Sitzeinsteller und die manuellen Rohrklemmen an der Sitzfederung befestigt sind (Bild 2).
-
Entfernen Sie die vier Unterlegscheiben zwischen den Sitzverstellern und der Sitzfederung und nehmen Sie den Sitz ab; legen Sie den Sitz vorsichtig beiseite.
-
Entfernen Sie die 4 Schrauben, Distanzstücke und Muttern, mit denen die unteren Sitzhalterungen am Sitzunterteil befestigt sind (Bild 2).
-
Nehmen Sie die Sitzfederung und die Sitzhalterungen vom Sitzunterteil ab.
Important: Achten Sie darauf, dass Sie die Distanzstücke beim Ausbau nicht vertauschen.
-
Entfernen Sie die vier Schrauben, mit denen die Sitzfederung an den unteren Sitzhalterungen befestigt ist (Bild 2).
Important: Bewahren Sie die entfernten Schrauben und Halterungen für den späteren Einbau auf.
Einbauen des Sitzes
Für diesen Arbeitsschritt erforderliche Teile:
| Air Ride Sitzfederungsbaugruppe | 1 |
-
Befestigen Sie die Air Ride Sitzfederung mit den vier vorher entfernten Schrauben an den unteren Sitzhalterungen (Bild 2).
Note: Verwenden Sie bei der Montage der Sitzkomponenten die vorderen Befestigungslöcher im Sitz und die hinteren Befestigungslöcher in der Federung.
-
Befestigen Sie die unteren Sitzhalterungen mit den vier vorher entfernten Schrauben, Distanzstücken und Muttern am Sitzunterteil (Bild 2).
-
Setzen Sie den Sitz auf die Sitzfederung. Stellen Sie sicher, dass sich auf jedem Einstellbolzen eine Unterlegscheibe befindet, bevor Sie ihn an der Aufhängung platzieren (). (Bild 2).
-
Befestigen Sie die Sitzeinsteller und die manuellen Rohrklemmen mit den vier vorher entfernten Muttern an der Sitzfederung (Bild 2).
-
Befestigen Sie den Steuerarm mit den zwei vorher entfernten Einstellschrauben des Steuerarms (Bild 1). Stellen Sie sie ggf. ein.
Anschließen des Sitzes
Für diesen Arbeitsschritt erforderliche Teile:
| Sicherung - 20 A (nur für Maschinen ohne Sicherungsschlitz für die Air Ride-Federung) | 1 |
| Sicherungskasten (nur für Maschinen ohne Sicherungsschlitz für die Air Ride-Federung) | 1 |
| Schraube (nur für Maschinen ohne Sicherungsschlitz für die Air Ride-Federung) | 2 |
Bestimmung der geeigneten Sitzverbindung
Es gibt drei Konfigurationen für die Sitzverbindung. Ermitteln Sie die geeignete Konfiguration für Ihrer Maschine:
Wenn Ihre Maschine einen Sicherungskasten im Steuerarm hat, ohne einen Sicherungsschlitz für die Air Ride-Federung, siehe Einbau des Sicherungskastens und Anschließen des Sitzes.
Wenn Ihre Maschine einen Sicherungskasten im Steuerarm hat, mit einem Sicherungsschlitz für die Air Ride-Federung, siehe Prüfen der Sicherung in der Armkonsole.
Wenn Ihre Maschine nicht über einen Sicherungskasten im Steuerarm verfügt, siehe Prüfen der Sicherung unter dem Sitz.
Einbau des Sicherungskastens und Anschließen des Sitzes
-
Nehmen Sie die Zugangsplatte seitlich am Steuerarm ab.
-
Befestigen Sie den Sicherungskasten mit zwei Schrauben (8 x ½") am vorhandenen Sicherungskasten wie in Bild 3 dargestellt.
-
Schließen Sie das große rote Kabel vom Kabelbaum der Zugmaschine am Kabel am Sicherungskasten an.
-
Schließen Sie das rote Kabel mit dem weißen Streifen, das mit Air Ride Seat“ beschriftet ist, an einem der roten Kabel vom Sicherungskasten an.
-
Setzen Sie die Sicherung (20 Ampere) in den Sicherungssteckplatz ein, an dem das Kabel angeschlossen ist.
-
Befestigen Sie die Zugangsplatte am Steuerarm (Bild 1).
-
Stecken Sie den Kabelbaum der Zugmaschine von der Rückseite des Steuerarms in den Stecker des Sitzkabelbaums.
Prüfen der Sicherung in der Armkonsole
-
Nehmen Sie die Zugangsplatte seitlich am Steuerarm ab.
-
Vergewissern Sie sich, dass sich eine 20-A-Sicherung im Sicherungsschlitz der Air Ride-Federung befindet.
-
Stecken Sie den Kabelbaum der Zugmaschine von der Rückseite des Steuerarms in den Stecker des Sitzkabelbaums.
Prüfen der Sicherung unter dem Sitz
-
Die Verriegelung entriegeln, aufklappen und das Sitzunterteil mit den Stützen abstützen.
-
Auf dem Aufkleber auf der Abdeckung des Sicherungskastens finden Sie die Platzierung für den Sicherungsschlitz für die Air Ride-Federung.
-
Nehmen Sie die Abdeckung vom Sicherungskasten ab.
-
Vergewissern Sie sich, dass sich eine 20-A-Sicherung im Sicherungsschlitz der Air Ride-Federung befindet.
-
Stecken Sie den Kabelbaum der Zugmaschine von der Rückseite des Steuerarms in den Stecker des Sitzkabelbaums.
Abschließen des Einbaus
-
Schieben Sie den Sitz vollständig nach vorne und hinten, um die einwandfreie Funktion sicherzustellen und zu gewährleisten, dass die Sitzkabel und -anschlüsse weder eingeklemmt werden noch andere bewegliche Teile berühren.
-
Schließen Sie das Minuskabel an die Batterie an.
Betrieb
Sitzeinstellhandrad
Einstellhebel
Vorwärts-/Rückwärtseinstellung des Sitzes (Bild 6).
Luftregelventil
Drücken Sie das Regelventil ein, um die Federung aufzublasen. Ziehen Sie das Ventil heraus, um die Luft aus der Federung abzulassen (Bild 6).
Gewichtsanzeige
Gibt an, wenn der Sitz auf das Gewicht des Bedieners eingestellt ist (Bild 6).
