エアライドシートサスペンション・キット

1. 機械を平らな面に置き、カッティングユニットを下降させ、エンジンを停止させ、駐車ブレーキを掛けてキーを抜き取る。

2. バッテリーから、マイナスケーブルを外す。

3. コントロールアーム後部のハーネスから、シートスイッチのコードを外す。

4. コントロールアームをシートマウントに固定している2本の調整ねじを外す (図 1)。コントロールアームを外して慎重に脇に置く。

   Important: ワイヤハーネスやスロットルケーブルを傷つけないように注意してください。



   図 1

   1. コントロールアームの調整ボルト
   2. コントロールアームのアクセスパネル

5. 座席アジャスタとマニュアルチューブクランプを座席サスペンションに固定しているナット（4個）を外す（図 2）。

6. 座席アジャスタと座席サスペンションとの間にあるワッシャ（4枚）を外して座席アセンブリを外し、座席アセンブリを傷つけないよう、注意深く脇に置く。

7. 下部座席ブラケットを座席ベースに固定しているボルト（4本）、スペーサとナットを取り外す（図 2）。

8. 座席ベースから、座席サスペンションと座席ブラケットを外す。

   Important: 取り外す時にスペーサーの位置を間違えないようにしてください。

9. 座席サスペンションを下部座席ブラケットに固定しているボルト（4本）を取り外す（図 2）。

   Important: 外したボルトとブラケットは再利用します。

この作業に必要なパーツ

1. 先ほど取り外したボルト（4本）を使用して、下部座席ブラケットにエアライドシートサスペンションを固定する（図 2）。

   Note: 座席を取り付けるときには、座席の 前方側の 穴と、サスペンションの 後方側の 穴を使用する。

2. 下部座席ブラケットを座席ベースにに取り付ける；先ほど外したボルトとスペーサとナット（各4）を使用する（図 2）。

3. 座席サスペンションに座席アセンブリをセットする。サスペンションにセットする前に、アジャスタのスタッドのそれぞれにワッシャが入っていることを確認する （図 2）。

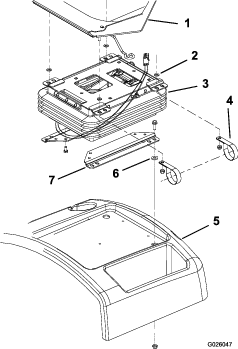

   図 2

   1. 座席アセンブリ
   2. ワッシャ （4枚）
   3. シートサスペンション
   4. マニュアル保管チューブRクランプ(2個)
   5. シートベース
   6. スペーサ
   7. 下部シートブラケット

4. 先ほど外したナット（4個）を使用して、シートアジャスタとマニュアルチューブ クランプをシート サスペンションに固定する。（図 2）。

5. 先ほど外したコントロールアーム調整ボルト（2本） を使用して、コントロールアームを取り付ける （図 1）。必要に応じて調整する。

この作業に必要なパーツ

1. シートを目一杯前後にスライドさせて、正しく動作し、シートの配線やコネクタが挟まれたり、可動部品に接触したりしないことを確認する。

2. バッテリーケーブル（マイナス）をバッテリーに接続する。
