Kit de biela de elevación de la carcasa

1. Aparque la máquina en una superficie nivelada.

2. Desengrane el mando de control de las cuchillas.

3. Mueva las palancas de control de movimiento hacia fuera a la posición de BLOQUEO/PUNTO MUERTO.

4. Ponga el freno de estacionamiento.

5. Apague el motor y retire la llave.

6. Desconecte el cable negativo de la batería.

7. Apoye la carcasa de corte sobre bloques de madera de 10 × 10 cm.

8. Retire el pasador de altura de corte del soporte de altura de corte.



   Figura 1

   1. Pasador de altura de corte
   2. Soporte de altura de corte

Retire las 4 bielas de elevación originales y sus fijaciones.

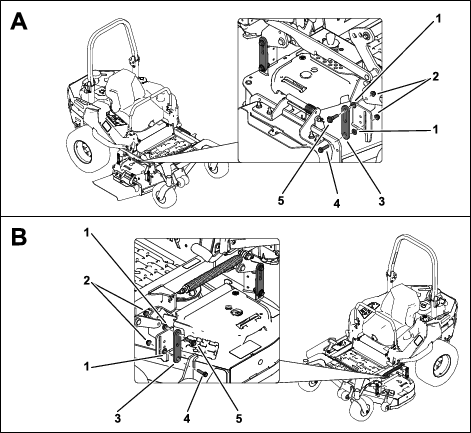

Figura 2

1. Espaciador
2. Tuerca
3. Biela de elevación de la carcasa
4. Perno con arandela prensada
5. Perno de cuello largo

Piezas necesarias en este paso:

Instale 4 bielas de elevación de la carcasa con 4 pernos de cuello largo, 4 pernos con arandela prensada, 4 casquillos, 4 espaciadores y 8 tuercas en los lugares indicados.

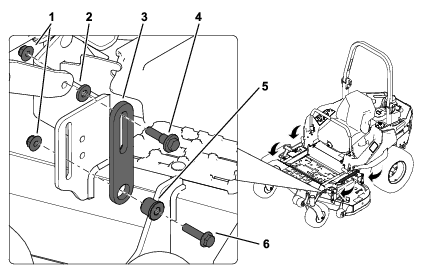

Figura 3

1. Tuerca
2. Espaciador
3. Biela de elevación de la carcasa
4. Perno de cuello largo
5. Buje
6. Perno con arandela prensada

Consulte los procedimientos de ajuste de la nivelación lateral e inclinación de la cuchilla en el Manual del operador para asegurarse de que las bielas de elevación de la carcasa están correctamente instaladas.
