Kit biellette de levage de tablier

1. Garez la machine sur une surface plane et horizontale.

2. Désengagez la commande des lames.

3. Écartez les leviers de commande de déplacement vers l'extérieur en position de VERROUILLAGE AU POINT MORT.

4. Serrez le frein de stationnement.

5. Coupez le moteur et enlevez la clé.

6. Débranchez le câble négatif de la batterie.

7. Soutenez le tablier de coupe avec des blocs en bois 4x4.

8. Retirez l'axe de hauteur de coupe du support de hauteur de coupe.



   Figure 1

   1. Goupille de hauteur de coupe
   2. Support de hauteur de coupe

Retirez les 4 bras de levage et les fixations d’origine.

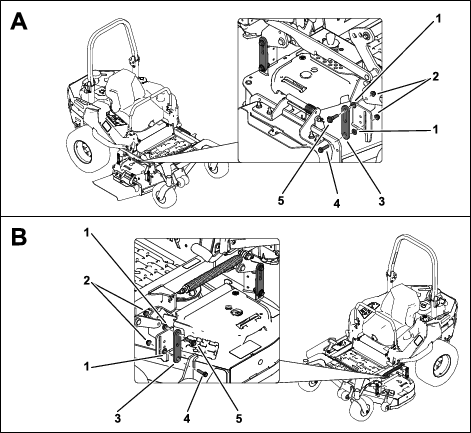

Figure 2

1. Entretoise
2. Écrou
3. Biellette de levage du tablier
4. Boulon à embase
5. Boulon à épaulement

Pièces nécessaires pour cette opération:

Installez les 4 biellettes de levage du tablier avec les 4 boulons à épaulement, les 4 boulons à embase, les 4 douilles, les 4 entretoises et les 8 écrous aux emplacements indiqués.

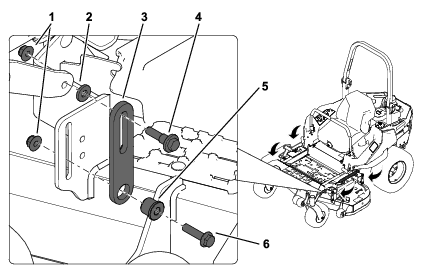

Figure 3

1. Écrou
2. Entretoise
3. Biellette de levage du tablier
4. Boulon à épaulement
5. Douille
6. Boulon à embase

Reportez-vous à la procédure de réglage de l'horizontalité transversale et de l'inclinaison de la lame dans le Manuel de l’utilisateur pour vous assurer que les biellettes de levage du tablier sont installées correctement.
