Coupe-bordures à manche Flex-Force Power System™ de 60V

Le symbole de sécurité (Figure 2) utilisé dans ce manuel et sur la machine identifie d'importants messages de sécurité dont vous devez tenir compte pour éviter des accidents.

Figure 2

Symbole de sécurité

Le symbole de sécurité apparaît au-dessus de toute information signalant des actions ou des situations dangereuses. Il est suivi de la mention DANGER, ATTENTION ou PRUDENCE.

DANGER signale un danger immédiat qui, s'il n'est pas évité, entraînera obligatoirement des blessures graves ou mortelles.

ATTENTION signale un danger potentiel qui, s'il n'est pas évité, risque d'entraîner des blessures graves ou mortelles.

PRUDENCE signale un danger potentiel qui, s'il n'est pas évité, peut éventuellement entraîner des blessures légères ou modérées.

Ce manuel utilise également deux autres termes pour faire passer des renseignements essentiels. Important pour attirer l'attention sur une information d'ordre mécanique spécifique, et Remarque pour souligner une information d'ordre général méritant une attention particulière.

IMPORTANTES CONSIGNES

DE SÉCURITÉ

Lire toutes les instructions

I. Formation à l'utilisation

1. L'utilisateur de l'outil est responsable des accidents et dommages causés aux autres personnes et à leurs biens.

2. N'autorisez pas les enfants à utiliser ou jouer avec l'outil, la batterie ou le chargeur de batterie; certaines législations imposent un âge minimum pour les utilisateurs.

3. Ne confiez pas l'utilisation ou l'entretien de cet appareil à des enfants ou à des personnes non compétentes. Seules les personnes responsables, formées à l'utilisation de l'appareil, ayant lu et compris les instructions et physiquement aptes sont autorisées à utiliser l’appareil ou à en faire l'entretien.

4. Avant d'utiliser l'outil, la batterie et le chargeur de batterie, lisez toutes les instructions et mises en garde qui figurent dessus.

5. Familiarisez-vous avec les commandes et le maniement correct de l'outil, de la batterie et du chargeur de batterie.

II. Avant l'utilisation

1. N'admettez personne, notamment les enfants, dans le périmètre de travail.

2. Utilisez uniquement la batterie spécifiée par Toro. L'utilisation d'autres accessoires et outils peut accroître le risque de blessure et d'incendie.

3. Vous pouvez causer un incendie ou un choc électrique si vous branchez le chargeur de batterie à une prise qui n'est pas de 120 V. Ne branchez pas le chargeur de batterie à une prise autre que 120 V. Pour un autre mode de connexion, vous pouvez, au besoin, utiliser un adaptateur configuré correctement pour la prise.

4. N'utilisez pas la batterie ou le chargeur de batterie s'ils sont endommagés ou modifiés, car ils pourraient se comporter de manière imprévisible et causer un incendie, une explosion ou des blessures.

5. Si le cordon d'alimentation relié au chargeur de batterie est endommagé, contactez un dépositaire-réparateur agréé pour le faire remplacer.

6. Chargez la batterie uniquement avec le chargeur spécifié par Toro. Un chargeur convenant à un certain type de batterie peut créer un risque d'incendie s'il est utilisé avec une autre batterie.

7. Ne chargez la batterie que dans un endroit bien aéré.

8. Suivez toutes les instructions de charge et ne chargez pas la batterie hors de la plage de température spécifiée dans les instructions. Vous risquez sinon d'endommager la batterie et d'accroître le risque d'incendie.

9. N'utilisez pas l'outil s'il manque des capots ou d'autres dispositifs de protection, ou s'ils sont défectueux.

10. Portez une tenue adéquate – portez une tenue appropriée, y compris une protection oculaire, un pantalon, des chaussures solides à semelle antidérapante, des gants de caoutchouc et des protecteurs d'oreilles. Si vos cheveux sont longs, attachez-les et ne portez pas de vêtements amples ou de bijoux pendants qui pourraient se prendre dans les pièces mobiles. Portez un masque antipoussière si l'atmosphère est poussiéreuse.

III. Utilisation

1. Évitez les environnements dangereux – n'utilisez pas l'outil sous la pluie ou dans des endroits humides ou détrempés.

2. Utilisez l'outil correct pour la tâche à accomplir – l'utilisation de l'outil à d'autres fins que celle prévue peut être dangereuse pour vous-même et pour toute personne à proximité.

3. Évitez tout démarrage accidentel – assurez-vous que l'interrupteur est en position ARRêT avant de brancher la batterie et de manipuler l'outil. Ne gardez pas le doigt sur l'interrupteur quand vous transportez l'outil et ne mettez pas l'outil sous tension quand l'interrupteur est en position MARCHE.

4. Utilisez l'outil uniquement à la lumière du jour ou sous un bon éclairage artificiel.

5. Si l'outil heurte un obstacle ou se met à vibrer, arrêtez-le immédiatement, attendez l'arrêt complet de toutes les pièces mobiles, débranchez la batterie avant de vérifier si l'outil est endommagé. Effectuez toutes les réparations nécessaires avant de remettre l'outil en service.

6. Retirez la batterie de l'outil avant de le régler ou de changer d'accessoire.

7. N'approchez jamais les mains ou les pieds de la zone de coupe et des pièces mobiles.

8. Arrêtez l'outil, retirez la batterie et attendez l'arrêt de tout mouvement avant de régler, réviser, nettoyer ou ranger l'outil.

9. Retirez la batterie de l'outil chaque fois que vous le laissez sans surveillance.

10. Ne faites pas forcer l'outil – Vous obtiendrez des performances supérieures et plus sûres si vous l'utilisez à la vitesse pour laquelle elle est prévue.

11. Ne travaillez pas trop loin devant vous – gardez toujours les pieds solidement ancrés au sol et maintenez votre équilibre, en particulier sur les terrains en pente. Avancez toujours à une allure normale avec l'outil, ne courez pas.

12. Restez alerte – concentrez-vous sur votre tâche et faites preuve de bon sens lorsque vous utilisez l'outil. N'utilisez pas l'outil si vous êtes malade ou fatigué(e), ni sous l'emprise de l'alcool, de drogues ou de médicaments.

13. Vérifiez toujours que les prises d'air sont dégagées.

14. Dans des conditions d'utilisation abusive, du liquide peut jaillir hors de la batterie; évitez tout contact. En cas de contact accidentel avec le liquide, rincez à l'eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide éjecté de la batterie peut causer des irritations ou des brûlures.

15. N'exposez pas les batteries ou les outils au feu ou à une température excessive. L'exposition au feu ou à une température supérieure à 130 °C (265 °F) peut provoquer une explosion.

16. PRUDENCE – la batterie peut présenter un risque d'incendie, d'explosion ou de brûlure chimique en cas de mauvais traitement.

    • Ne démontez pas la batterie.

    • Remplacez toujours la batterie par une batterie Toro d'origine; l'utilisation de tout autre type de batterie peut entraîner un incendie ou des blessures.

    • Conservez les batteries hors de la portée des enfants et dans leur emballage d'origine jusqu'au dernier moment avant de les utiliser.

IV. Entretien et remisage

1. Entretenez bien l'outil – gardez-le propre et en bon état pour assurer des performances optimales et réduire les risques de blessure. Suivez les instructions de graissage et de remplacement des accessoires. Gardez les poignées propres et sèches, et exemptes d'huile et de graisse.

2. Lorsque la batterie ne sert pas, rangez-la à l'écart d'objets métalliques tels que trombones, pièces de monnaie, clés, clous et vis qui pourraient relier les bornes entre elles. Un court-circuit aux bornes de la batterie peut causer des brûlures ou un incendie.

3. N'approchez jamais les mains ou les pieds des pièces mobiles.

4. Arrêtez l'outil, retirez la batterie et attendez l'arrêt de tout mouvement avant de régler, réviser, nettoyer ou ranger l'outil.

5. Vérifiez si des pièces de l'outil sont endommagées – si vous constatez que des capots, ou d'autres pièces, sont endommagés, déterminez si cela gênera le bon fonctionnement de l'outil. Vérifiez qu'aucune pièce mobile n'est mal alignée ou grippée, et qu'aucune pièce n'est cassée, mal fixée ou présente tout autre défaut susceptible d'en affecter le fonctionnement. Sauf indication contraire dans les instructions, faites réparer ou remplacer les protections ou les pièces endommagées par un dépositaire-réparateur agréé.

6. Si lame est usée, faussée ou endommagée, remplacez-la; contactez un dépositaire-réparateur agréé.

7. Respectez toujours les instructions pour réviser ou réparer l'outil, la batterie ou le chargeur de batterie. Pour assurer l'entretien sécuritaire du produit, ne le confiez qu'à un dépositaire-réparateur agréé utilisant exclusivement des pièces de rechange identiques.

8. Lorsque l'outil ne sert pas, rangez-le dans un local sec, sécurisé et hors de la portée des enfants.

9. Ne jetez pas la batterie au feu. L'élément pourrait exploser. Vérifiez si la réglementation locale impose des procédures de mise au rebut spéciales.

CONSERVEZ CES

INSTRUCTIONS

Pièces nécessaires pour cette opération:

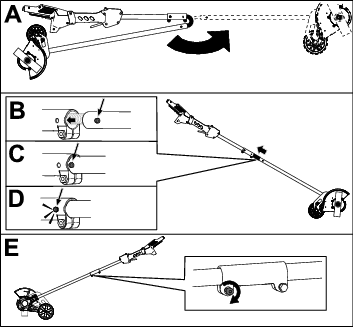

1. Dépliez le manche (A de la Figure 3).

2. Placez le bouton de verrouillage situé sur la moitié inférieure du manche en face du trou situé sur la moitié supérieure, et emboîtez-les 2 moitiés ensemble (B et C de la Figure 3).

   Note: Le bouton de verrouillage s'enclenche dans le trou quand les deux moitiés du manche sont correctement emboîtées (D de la Figure 3).

3. À l'aide de la clé Allen fournie, serrez la vis sur le connecteur du manche jusqu'à ce qu'il soit bien fixé (E de la Figure 3).

Figure 3

Pièces nécessaires pour cette opération:

1. Séparez la poignée auxiliaire du support en retirant les 4 vis (A de la Figure 4).

2. Placez la poignée auxiliaire au-dessus de son support sur le manche du coupe-bordures (B de la Figure 4).

3. Fixez la poignée auxiliaire à son support à l'aide des 4 vis retirées précédemment (C de la Figure 4) et de la clé Allen fournie.

Figure 4

Une sélection d'outils et d’accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de l’appareil. Pour obtenir la liste de tous les accessoires et outils agréés, contactez votre dépositaire-réparateur ou votre distributeur Toro agréé, ou rendez-vous sur le site www.Toro.com.

Pour garantir un rendement optimal et conserver la certification de sécurité de la machine, utilisez uniquement des pièces de rechange et accessoires Toro d'origine. Les pièces de rechange et accessoires d'autres constructeurs peuvent être dangereux.

1. Alignez le creux de la batterie sur la languette du corps de la poignée (Figure 7).

2. Poussez la batterie dans le manche jusqu'à ce qu'elle s'enclenche dans le verrou (Figure 7).



   Figure 7

   1. Verrou de batterie

3. Pour mettre le coupe-bordures en marche, tirez le bouton de verrouillage en arrière, puis serrez la gâchette de marche (Figure 8).

   Note: Lorsque le coupe-bordures est en marche, vous pouvez relâcher le bouton de verrouillage.



   Figure 8

   1. Bouton de verrouillage
   2. Gâchette de marche

Pour arrêter le coupe-bordures, relâchez la gâchette.

Retirez la batterie chaque fois que vous cessez d'utiliser le coupe-bordures ou que vous le transportez vers ou de la zone de travail.

Appuyez sur le verrou de batterie sur la machine afin de débloquer la batterie, et faites glisser cette dernière hors de la machine (Figure 9).

Figure 9

1. Verrou de batterie

1. Retirez la batterie du coupe-bordures.

2. Desserrez l'écrou à oreilles sur la roue, et faites-le monter ou descendre dans la glissière pour augmenter ou réduire la profondeur de coupe (Figure 10).



   Figure 10

   1. Écrou à oreilles

3. Réglez la profondeur de telle sorte que la lame touche à peine le sol quand vous tenez l'appareil dans la position de travail normale.

4. Resserrez l'écrou à oreilles.

5. En vous tenant à la position de travail normale, vérifiez à nouveau la profondeur de coupe et corrigez-la au besoin.

Important: La batterie n'est pas complètement chargée à l'achat. Avant d'utiliser l'outil pour la première fois, placez la batterie dans le chargeur et chargez-la jusqu'à ce que les DEL indiquent que la batterie est complètement chargée. Lisez toutes les consignes de sécurité.

Important: Chargez la batterie uniquement à des températures comprises dans la plage adéquate; voir Caractéristiques techniques.

Note: À tout moment, appuyez sur le bouton indicateur de charge de la batterie pour afficher la charge actuelle (DEL).

1. Vérifiez que les évents et les bornes de charge de la batterie et du chargeur sont exempts de poussière et de débris.



   Figure 11

   1. Creux de la batterie
   2. Bornes de la batterie
   3. Bouton indicateur de charge
   4. DEL (charge actuelle)
   5. Poignée
   6. Chargeur

2. Alignez le chargeur sur la cavité au dos de la batterie (Figure 11).

3. Glissez le chargeur dans la batterie jusqu'à ce qu'il soit complètement enclenché (Figure 11).

4. Pour retirer le chargeur de la batterie, faites-le glisser vers l'arrière.

5. Reportez-vous au tableau ci-dessous pour interpréter les indications de la diode sur le chargeur de batterie.

   DEL	Indication
   Éteinte	Pas de batterie présente
   Clignotement vert	La batterie est en charge
   Verte	La batterie est chargée
   Rouge	La température du chargeur et/ou de la batterie est supérieure ou inférieure à la plage appropriée.
   Clignotement rouge	Anomalie de charge de la batterie*

*Voir la section pour plus de précisions.

Important: Vous pouvez laisser la batterie dans le chargeur pendant une courte période entre deux utilisations. Si la batterie ne doit pas servir pendant une période prolongée, retirez-la du chargeur; voir Avant le remisage.

• Tenez le coupe-bordures en posant la main droite sur la poignée arrière et la main gauche sur la poignée avant.

• Tenez fermement l'appareil des deux mains pendant l'utilisation.

• Tenez le coupe-bordures dans une position confortable, avec la poignée arrière à peu près à hauteur des hanches.

• Le coupe-bordures coupe nettement le long des trottoirs, allées, plate-bandes, bordures et zones similaires.

• Coupez à un rythme régulier. Si la lame commence à ralentir, cela signifie que vous allez trop vite; ralentissez le rythme de coupe. Ne forcez pas la lame dans le sol.

• Un léger contact de la lame contre le bord des trottoirs, les bordures, etc., est acceptable et n'endommagera pas le coupe-bordures.

• Pour un résultat optimal, passez le coupe-bordures quand l'herbe est sèche. Si vous utilisez le coupe-bordures lorsque le sol ou l'herbe est humide, la lame risque de s'obstruer et de produire un bord irrégulier. Si le protège-lame s'encrasse, arrêtez le coupe-bordures, enlevez la batterie et éliminez les débris agglomérés sur le protège-lame.



  Figure 12

  1. Lame
  2. Roue

Si lame est usée, faussée ou endommagée, remplacez-la; contactez votre dépositaire-réparateur agréé.

1. Veillez à retirer la batterie de la machine.

2. Empêchez la lame de tourner en insérant un tournevis (non fourni) dans la fente de la tête du coupe-bordures, comme montré à la Figure 14.

   Note: Il peut être nécessaire de faire tourner la lame pour trouver la fente.

3. Retirez l'écrou de la lame en le tournant dans le sens horaire avec l'outil de réglage fourni (Figure 13).



   Figure 13

   1. Tourner dans le sens horaire pour desserrer l'écrou de la lame
   2. Tourner dans le sens antihoraire pour serrer l'écrou de la lame

4. Retirez la rondelle et la lame existante (Figure 14).

   Note: Vous pouvez mettre la lame au rebut

5. Montez le nouvelle lame et fixez-la avec la rondelle et l'écrou retirés précédemment.



   Figure 14

   1. Outil de réglage du coupe-bordures
   2. Écrou de lame
   3. Rondelle de lame
   4. Lame
   5. Fente de blocage de la lame
   6. Tournevis (non inclus)

6. Serrez l'écrou de la lame en le tournant dans le sens antihoraire avec la clé fournie (Figure 13).

1. Veillez à retirer la batterie de la machine.

2. Retirez l'écrou à oreilles, la rondelle, les douilles, la roue, la rondelle en caoutchouc et l'axe de roue de la glissière de réglage de la profondeur de coupe sur le coupe-bordures (Figure 15).



   Figure 15

   1. Glissière de réglage de profondeur de coupe
   2. Axe de roue
   3. Roue
   4. Rondelle en caoutchouc
   5. Douilles
   6. Rondelle
   7. Écrou à oreilles

3. Remplacez les pièces endommagées ou manquantes; contactez un dépositaire-réparateur agréé.

4. Insérez l'axe de roue dans la glissière, en orientant la languette vers le bas, comme montré à la Figure 15.

5. Installez la rondelle en caoutchouc, les douilles, la roue, la petite rondelle et l'écrou à oreilles sur l'axe (Figure 15).

6. Serrez l'écrou à oreilles pour fixer la roue en place.

Remplacez le patin de protection s'il est usé ou endommagé; contactez un dépositaire-réparateur agréé.

1. Veillez à retirer la batterie de la machine.

2. Retirez les 2 vis qui fixent le patin de protection sur le coupe-bordures (Figure 12).



   Figure 16

   1. Patin de protection
   2. Vis

3. Remplacez le patin de protection et fixez-le en place avec les 2 vis retirées précédemment.
