Wprowadzenie

Ten pojazd użytkowy jest przeznaczony głównie do przewozu osób i ładunków poza drogami publicznymi. Używanie produktu w celach niezgodnych z jego przeznaczeniem może okazać się niebezpieczne dla operatora i osób postronnych.

Należy przeczytać uważnie poniższe informacje, aby poznać zasady właściwej obsługi i konserwacji urządzenia, nie uszkodzić go i uniknąć obrażeń ciała. Odpowiedzialność za prawidłowe i bezpieczne użytkowanie produktu spoczywa na użytkowniku.

Odwiedź www.Toro.com w kwestiach dotyczących materiałów szkoleniowych z zakresu bezpieczeństwa oraz eksploatacji produktu, informacji na temat akcesoriów, pomocy w znalezieniu autoryzowanego sprzedawcy lub rejestracji urządzenia.

Aby skorzystać z serwisu, zakupić oryginalne części firmy Toro lub uzyskać dodatkowe informacje, należy skontaktować się z autoryzowanym przedstawicielem serwisowym lub biurem obsługi klienta firmy Toro. Prosimy o przygotowanie numeru modelu i numeru seryjnego produktu. Rysunek 1 przedstawia położenie oznaczenia modelu oraz numeru seryjnego na urządzeniu. Zapisz te numery w przeznaczonym do tego miejscu na niniejszej stronie.

Important: Urządzeniem mobilnym zeskanuj kod QR na tabliczce z numerem seryjnym (jeżeli występuje), aby uzyskać informacje o gwarancji, częściach zamiennych i innych kwestiach związanych z produktem.

g312723

Ten produkt jest zgodny z odpowiednimi dyrektywami europejskimi. Szczegółowe informacje można znaleźć w osobnej deklaracji zgodności produktu (DOC) dotyczącej tego wyrobu.

Ostrzeżenie

KALIFORNIA

Propozycja 65 ostrzeżenie

Przewod zasilający tego urządzenia zawiera ołów, substancję chemiczną uznaną przez stan Kalifornia za powodująca uszkodzenia płodu i inne zaburzenia rozrodu. Myj ręce po kontakcie z nimi.

Bieguny akumulatora, listwy zaciskowe i podobne elementy zawierają ołów i związki ołowiu, substancje chemiczne uznane przez stan Kalifornia za rakotwórcze i powodujące zaburzenia rozrodu. Myj ręce po kontakcie z nimi.

Użycie tego produktu może skutkować narażeniem się na działanie związków chemicznych uznanych w Stanie Kalifornia za wywołujące raka, uszkodzenia płodu lub działające szkodliwie dla rozrodczości.

Bezpieczeństwo

Symbol ostrzegawczy

Ten symbol ostrzegawczy (Rysunek 2) występuje zarówno w instrukcji, jak i na maszynie. Wskazuje on ważne informacje dotyczące zasad bezpieczeństwa, których należy przestrzegać, aby uniknąć wypadków.

g000502

Symbol ostrzegawczy pojawia się nad informacjami ostrzegającymi o niebezpiecznych działaniach lub sytuacjach, przed słowem NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub UWAGA.

Niebezpieczeństwo: Wskazuje na sytuację bezpośredniego zagrożenia, która, jeśli się jej nie zapobiegnie, doprowadzi do śmierci lub poważnych obrażeń ciała.

OSTRZEŻENIE: Wskazuje na sytuację potencjalnego zagrożenia, która, jeśli się jej nie zapobiegnie, może doprowadzić do śmierci lub poważnych obrażeń ciała.

UWAGA: Wskazuje na sytuację potencjalnego zagrożenia, która, jeśli się jej nie zapobiegnie, może doprowadzić do niewielkich lub średnich obrażeń ciała.

W niniejszej instrukcji obsługi stosowane są dwa terminy w celu podkreślenia stopnia ważności informacji. Ważne zwraca uwagę na szczególne informacje techniczne, a Uwaga podkreśla informacje ogólne wymagające uwagi.

Ogólne wskazówki dotyczące bezpieczeństwa

  • Produkt może spowodować obrażenia ciała lub śmierć. Aby uniknąć poważnych obrażeń ciała, zawsze przestrzegaj wszystkich instrukcji dotyczących bezpieczeństwa.

  • Nieprawidłowa eksploatacja, konserwacja lub przechowywanie maszyny mogą spowodować jej niestabilność; inną przyczyną mogą być warunki terenowe, pochylenie terenu, prędkość i zła ocena sytuacji przez operatora.

  • Przed pierwszym uruchomieniem maszyny zapoznaj się niniejszą instrukcją obsługi. Każdy użytkownik tego urządzenia musi zaznajomić się ze sposobem jego obsługi i z podanymi ostrzeżeniami.

  • Podczas obsługi maszyny zachowaj pełne skupienie. Nie podejmuj żadnych rozpraszających czynności, w przeciwnym razie możesz spowodować obrażenia lub wyrządzić szkody w mieniu.

  • Nie zbliżaj dłoni ani stóp do ruchomych części maszyny.

  • Zabronione jest używanie maszyny bez założonych i sprawnych wszystkich osłon oraz innych urządzeń ochronnych.

  • Nie zezwalaj osobom postronnym ani dzieciom na podchodzenie w pobliże obszaru pracy. Nigdy nie pozwalaj dzieciom obsługiwać maszyny.

  • Przed serwisowaniem należy wyłączyć maszynę i wyjąć kluczyk.

  • Nieprawidłowe używanie tej maszyny może być przyczyną obrażeń. Aby zmniejszyć ryzyko urazu, należy postępować zgodnie z niniejszymi instrukcjami bezpieczeństwa i zawsze zwracać uwagę na symbol dotyczący bezpieczeństwa Graphic, który oznacza: uwaga, ostrzeżenie lub niebezpieczeństwo – instrukcja dotycząca bezpieczeństwa osobistego. Nieprzestrzeganie powyższych zasad może doprowadzić do obrażeń ciała lub do śmierci.

Naklejki informacyjne i ostrzegawcze

Graphic

Etykiety dotyczące bezpieczeństwa oraz instrukcje są wyraźnie widoczne dla operatora i znajdują się w pobliżu wszystkich miejsc potencjalnego zagrożenia. Uszkodzone i brakujące etykiety należy wymienić.

decal115-2412
decal115-7739
decal136-1164
decal140-0924
decal140-4590
decal144-0275
decal144-0277
decal145-7345
decal147-4081
decal147-4084
decal147-4085
decal147-8185
decal145-5301
decal145-5338
decal147-3846
decal147-4080

Montaż

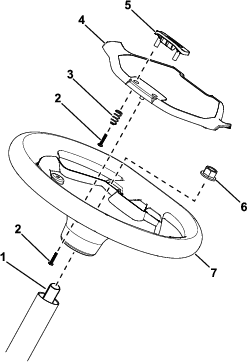

Montaż koła kierownicy

Tylko model 08303TC

Części potrzebne do tej procedury:

Kierownica1
Śruba5
Sprężyna2
Pokrywa koła kierownicy1
Zapinka koła1

Schemat tej procedury przedstawiono na Rysunek 3.

  1. Nałóż kierownicę na kolumnę kierownicy.

    Upewnij się, że kierownica jest wyśrodkowana (tzn. spłaszczona część wieńca jest równoległa do gruntu).

  2. Za pomocą nakrętki zabezpieczającej zamocuj kierownicę do kolumny kierownicy.

  3. Dokręć nakrętkę zabezpieczającą z momentem 27 N∙m.

  4. Za pomocą 2 śrub i 2 sprężyn zamocuj zapinkę koła kierownicy do pokrywy koła kierownicy.

  5. Za pomocą 3 śrub zamocuj pokrywę kierownicy do kierownicy.

  6. Dokręć 5 śruby z momentem 0,6 N∙m.

g410793

Ładowanie maszyny

Sprawdzanie poziomów płynów i ciśnienia w oponach

  1. Sprawdź poziom płynu hamulcowego przed pierwszym uruchomieniem maszyny; patrz Sprawdzenie poziomu płynu hamulcowego.

  2. Sprawdź poziom oleju w przekładni przed pierwszym uruchomieniem maszyny; patrz Sprawdzanie poziomu oleju w skrzyni biegów..

  3. Sprawdź ciśnienie powietrza w oponach, patrz rozdział Sprawdzanie ciśnienia w oponach.

Docieranie hamulców

Aby zapewnić optymalną wydajność układu hamulcowego, dotrzyj hamulce przed rozpoczęciem użytkowania.

  1. Rozpędź maszynę do pełnej prędkości i włącz hamulce, aby gwałtownie ją zatrzymać bez blokowania kół.

  2. Powtórz tę procedurę 10 razy, odczekując 1 minutę między zatrzymaniami, aby uniknąć przegrzania hamulców.

Przegląd produktu

g421022

Panel sterowania

Note: Dla lepszej przejrzystości na Rysunek 5 usunięto kierownicę.

g421043

Pedał przyspieszania

Pedał przyspieszania służy do zmiany prędkości jazdy maszyny. Naciśnięcie pedału przyspieszania spowoduje uruchomienie maszyny. Dalsze wciśnięcie pedału spowoduje zwiększenie prędkości jazdy. Zwolnienie pedału spowoduje zmniejszenie prędkości jazdy maszyny, a następnie jej wyłączenie.

Maksymalna prędkość jazdy do przodu w trybie wydajności to 26 km/h.

Maksymalna prędkość jazdy do przodu w trybie ekonomicznym to 18 km/h.

Pedał hamulca

Pedał hamulca służy do zatrzymania lub spowolnienia maszyny.

Ostrzeżenie

Eksploatacja maszyny ze zużytymi lub nieprawidłowo wyregulowanymi hamulcami może spowodować obrażenia ciała.

Jeśli pedał hamulca ma luz w zakresie 25 mm od podłogi maszyny, należy wyregulować lub naprawić hamulce.

Wybierak kierunku jazdy

Wybierak kierunku jazdy (Rysunek 5) ma 2 położenia: DO PRZODU i DO TYłU.

Note: Maszyna może być ustawiona w dowolnym z 2 położeń, ale może poruszać się wyłącznie w położeniu DO PRZODU oraz DO TYłU.

Przełącznik klaksonu

Naciśnij przełącznik (Rysunek 5), aby uruchomić klakson.

Przełącznik świateł

Użyj przełącznika świateł (Rysunek 5), aby włączyć reflektory przednie. Popchnij przełącznik świateł w górę, aby załączyć światła. Popchnij przełącznik świateł w dół, aby wyłączyć światła.

Złącze USB

Złącze USB (Rysunek 5) służy do zasilania urządzeń mobilnych.

Important: Jeżeli złącze USB nie jest używane, wsuń do niego gumową zaślepkę, aby ochronić je przed uszkodzeniem.

Stacyjka

Stacyjka (Rysunek 5) służy do włączania i wyłączania maszyny lub do ustawiania trybu TRANSPORT.

Stacyjkę można ustawić w trzech położeniach: WłąCZENIA, WYłąCZENIA i TRANSPORTOWYM.

Obróć kluczyk w prawo do pozycji WłąCZENIA, aby uruchomić maszynę.

Po zatrzymaniu maszyny obróć kluczyk w lewo do położenia WYłąCZENIA, aby wyłączyć silnik. Przed wyjściem z maszyny wyjmij kluczyk ze stacyjki.

W celu zwolnienia hamulca postojowego obróć i przytrzymaj kluczyk w stacyjce przez 5 sekund, aby ustawić położenie odpowiadające trybowi TRANSPORTOWEMU.

Wyświetlacz

Wyświetlacz pokazuje informacje o maszynie, takie jak stan roboczy, różne informacje diagnostyczne oraz inne informacje o maszynie (Rysunek 6).

g320256

Na wyświetlaczu może być prezentowany ekran startowy, ekran roboczy i ekran ładowania (Rysunek 7, Rysunek 8 i Rysunek 9).

Rysunek 8 przedstawia wygląd ekranu podczas użytkowania maszyny. Po obróceniu kluczyka do pozycji WłąCZONE na wyświetlaczu przez kilka sekund wyświetlany jest ekran powitalny, a następnie pojawia się ekran roboczy

g439782
g439795
g413589

Ekran roboczy ze wskaźnikiem kierunku ruchu (Rysunek 10) jest wyświetlany przy zmianie kierunku ruchu.

g415318

Ekran roboczy z aktualną prędkością (Rysunek 11) jest wyświetlany w czasie jazdy.

g415320

Kod aktywnego błędu (Rysunek 12) sygnalizuje problem z maszyną.

g415319

Gdy kontrolka zimnego akumulatora (Rysunek 13) na ekranie roboczym miga podczas pracy maszyny, wydajność maszyny jest zmieniona do czasu osiągnięcia temperatury akumulatora powyżej 0°C.

g439806

Kontrolka zimnego akumulatora pojawia się również na ekranie ładowania (Rysunek 14), gdy temperatura akumulatorów jest za niska do ich ładowania.

g439783

Opis ikon

GraphicKierunek – położenie DO PRZODU
GraphicTransport – położenie NEUTRALNE
GraphicKierunek – położenie DO TYłU
GraphicHamulec postojowy jest załączony.
GraphicLicznik godzin
GraphicAkumulatornapięcie
GraphicPoziom naładowania akumulatora
Graphic

Trwa ładowanie akumulatora

Graphic

Informacja o niskim stanie naładowania akumulatora

GraphicWłączony tryb Eko.
GraphicAktywny błąd
GraphicKontrolka gorącego akumulatora – temperatura akumulatora przekracza 67°C
GraphicKontrolka zimnego akumulatora – temperatura akumulatora jest poniżej 0°C
GraphicTemperatura akumulatorów jest za niska do ładowania.

Przełącznik nadzoru ogranicznika prędkości

Przełącznik nadzoru ogranicznika prędkości (Rysunek 15) znajdujący się pod pokrywą silnika ma 2 położenia: TRYB WYDAJNOśCI i TRYB EKONOMICZNY. Obróć przełącznik w prawo do położenia TRYBU EKONOMICZNEGO, aby ograniczyć maksymalną prędkość maszyny do 18 km/h. Obróć przełącznik w lewo do położenia TRYBU WYDAJNOśCI, aby przywrócić maksymalną prędkość maszyny wynoszącą 26 km/h, jak pokazano na rysunku.

g396826

Uchwyty dla pasażera

Uchwyty dla pasażera znajdują się po prawej stronie tablicy rozdzielczej oraz na zewnątrz każdego z foteli (Rysunek 16).

g009193

Note: Specyfikacje i konstrukcja mogą ulec zmianie bez wcześniejszego powiadamiania.

Masa podstawowa571 kg na sucho
Ładowność nominalna (na równym podłożu)Całkowita 767 kg, w tym 90,7 kg przypadające na operatora i 90,7 kg na pasażera, ładunek, obciążenie dyszla, masę całkowita przyczepy, akcesoria i osprzęt.
Masa całkowita pojazdu – na równym podłożu1 338 kg, w tym wszystkie podane powyżej masy
Maksymalna ładowność nominalna (na równym podłożu)całkowita 567 kg, w tym obciążenie dyszla oraz masa całkowita przyczepy
Masa całkowita holowanego zespołu:
Hak standardowyPionowy nacisk na hak: 45 kg
Masa całkowita przyczepy: 363 kg
Hak o podwyższonej wytrzymałości Pionowy nacisk na hak: 45 kg
Masa całkowita przyczepy: 544 kg
Szerokość całkowita155 cm
Długość całkowita307 cm
Prześwit28 cm z przodu bez obciążenia i operatora, 17 cm z tyłu bez obciążenia i operatora
Rozstaw osi206 cm
Rozstaw kół (od osi środkowej do osi środkowej)125 cm z przodu, 120 cm z tyłu
Długość platformy ładunkowej113 cm, 137 cm od zewnątrz
Szerokość platformy ładunkowej125 cm od wewnątrz, 155 cm od zewnątrz profilowanych błotników
Wysokość platformy ładunkowej25 cm od wewnątrz

Osprzęt/akcesoria

Dostępna jest szeroka gama osprzętu i akcesoriów zatwierdzonych przez firmę Toro i przeznaczonych do stosowania z urządzeniem oraz zwiększających jego możliwości. Skontaktuj się z autoryzowanym przedstawicielem serwisowym lub dystrybutorem lub odwiedź stronę www.Toro.com, aby uzyskać listę wszystkich zatwierdzonych akcesoriów i osprzętu.

Dla zagwarantowania wydajnej i bezpiecznej pracy maszyny stosuj wyłącznie części zamienne/akcesoria zalecane przez firmę Toro. Części zamienne i akcesoria wykonane przez innych producentów mogą być niebezpieczne. Stosowanie ich mogłoby unieważnić gwarancję na produkt.

Działanie

Przed rozpoczęciem pracy

Bezpieczeństwo przed rozpoczęciem pracy

Ogólne wskazówki dotyczące bezpieczeństwa

  • Użytkowanie lub serwisowanie maszyny przez dzieci lub osoby nieprzeszkolone albo niezdolne fizycznie jest zabronione. Lokalne przepisy prawa mogą ograniczać wiek operatora. Za szkolenie operatorów i mechaników odpowiada właściciel.

  • Należy zapoznać się z zasadami bezpiecznego użytkowania sprzętu, elementami sterującymi oraz symbolami bezpieczeństwa.

  • Zanim opuścisz stanowisko operatora, wyłącz maszynę, wyjmij kluczyk i zaczekaj, aż wszystkie ruchome części się zatrzymają. Przed przystąpieniem do regulacji, obsługi technicznej, czyszczenia lub przed przechowywaniem maszyny odczekaj aż ostygnie.

  • Dowiedz się, jak szybko zatrzymać i wyłączyć maszynę.

  • Upewnij się, że liczba osób w maszynie (operator wraz z pasażerami) nie przekracza liczby uchwytów zamontowanych w maszynie.

  • Upewnij się, że wszystkie urządzenia zabezpieczające i etykiety znajdują się na swoich miejscach. Wszystkie urządzenia zabezpieczające naprawiaj lub wymieniaj na nowe, a nieczytelne lub brakujące etykiety zastępuj nowymi. Nie używaj maszyny, jeśli nie znajdują się one na swoich miejscach i nie działają prawidłowo.

Wykonywanie codziennych czynności konserwacyjnych

Częstotliwość serwisowaniaProcedura konserwacji
Przed każdym użyciem lub codziennie
  • Sprawdź pas(y) bezpieczeństwa pod kątem zużycia, nacięć i innych uszkodzeń. Wymień pas(y) bezpieczeństwa, jeśli jakikolwiek element nie działa prawidłowo.
  • Każdego dnia przed uruchomieniem maszyny wykonuj wymienione w rozdziale czynności kontrolne wykonywane codzienne lub przy każdym użyciu.

    Sprawdzanie ciśnienia w oponach

    Częstotliwość serwisowaniaProcedura konserwacji
    Przed każdym użyciem lub codziennie
  • Sprawdź ciśnienie w oponach.
  • Zakres ciśnienia w oponach: od 0,55 do 1,03 bara

    Important: Nie przekraczaj maksymalnego ciśnienia zaznaczonego na boku opony.

    Note: Niezbędne ciśnienie powietrza jest uzależnione od masy przewożonego ładunku.

    1. Sprawdź ciśnienie powietrza w oponach.

      Note: Właściwe ciśnienie w przednich i tylnych oponach wynosi od 0,55 do 1,03 bara.

      • Stosuj niższe ciśnienie w oponach przy lżejszych ładunkach, mniej ubitym podłożu w celu poprawy komfortu jazdy oraz ograniczenia śladów po oponach.

      • Stosuj wyższe ciśnienie w oponach przy cięższych ładunkach oraz podczas jazdy z większą prędkością.

    2. W razie potrzeby dostosuj ciśnienie powietrza w oponach poprzez dopompowanie lub spuszczenie powietrza.

    g001055

    Docieranie nowego pojazdu

    Częstotliwość serwisowaniaProcedura konserwacji
    Po pierwszych 100 godzinach
  • Przeprowadź docieranie nowego pojazdu zgodnie z instrukcjami.
  • Wykonaj procedurę docierania nowego pojazdu, gdyż pozwoli to osiągnąć jego lepszą wydajność oraz żywotność.

    • Upewnij się, że hamulce są dotarte; patrz rozdział dotyczący docierania hamulców w części Konfiguracja.

    • Sprawdź poziom płynu hamulcowego; patrz Sprawdzenie poziomu płynu hamulcowego.

    • Wszelkie specjalne kontrole przy niewielkich liczbach przepracowanych godzin można znaleźć w rozdziale .

    • Sprawdź i w razie potrzeby skoryguj ustawienie przedniego i tylnego zawieszenia; patrz Ustawianie zbieżności kół przednich.

    • Po odbiorze maszyny naładuj akumulator do 100% pojemności, aby zapewnić jego optymalną wydajność i wydłużyć żywotność.

    W czasie pracy

    Bezpieczeństwo w czasie pracy

    Ogólne wskazówki dotyczące bezpieczeństwa

    • Właściciel/operator może zapobiegać wypadkom i jest odpowiedzialny za obrażenia ciała innych osób i uszkodzenia mienia wynikłe wskutek wypadków.

    • Pasażerowie mogą siedzieć wyłącznie w przeznaczonych do tego miejscach. Nie przewoź pasażerów na platformie ładunkowej. Nie pozwalaj osobom postronnym i zwierzętom przebywać w pobliżu maszyny podczas pracy.

    • Noś odpowiednią odzież, w tym ochronę oczu, długie spodnie i pełne obuwie robocze z podeszwą antypoślizgową. Zwiąż włosy, jeżeli są długie, i nie noś luźnej odzieży ani zwisającej biżuterii.

    • Podczas obsługi maszyny zachowaj pełne skupienie. Nie podejmuj żadnych rozpraszających czynności; w przeciwnym razie możesz spowodować obrażenia lub wyrządzić szkody w mieniu.

    • Nie używaj maszyny będąc chorym, zmęczonym lub pod wpływem alkoholu lub narkotyków.

    • Nie wolno przekraczać dopuszczalnej masy całkowitej (DMC) pojazdu.

    • Zachowaj szczególną ostrożność podczas prowadzenia maszyny z ciężkim ładunkiem na platformie ładunkowej, hamowania lub skręcania nią.

    • Przewożenie na platformie ładunków o nadmiernych wymiarach zmienia stabilność maszyny. Nie przekraczaj znamionowego obciążenia platformy.

    • Zdolność kierowania, hamowania i stabilność maszyny ulegają pogorszeniu podczas przewożenia materiałów, których masa nie jest ściśle powiązana z maszyną. Zachowaj ostrożność przy kierowaniu lub hamowaniu, jeżeli przewozisz materiał, który nie może być przymocowany do maszyny.

    • Podczas użytkowania maszyny na nierównym terenie oraz w pobliżu krawężników, dziur i innych miejsc o nagłej zmianie ukształtowania przewoź mniejszy ładunek i zmniejsz prędkość jazdy maszyny. Może dojść do przemieszczenia się ładunku i utraty stabilności pojazdu.

    • Przed uruchomieniem maszyny upewnij się, że hamulec postojowy jest załączony i siedzisz w fotelu operatora.

    • Operator i pasażerowie powinni zawsze siedzieć, gdy maszyna jest w ruchu. Trzymaj obie ręce na kierownicy, a pasażerowie powinni korzystać z zamontowanych uchwytów do rąk. Zawsze trzymaj ramiona i nogi wewnątrz maszyny.

    • Korzystaj z urządzenia tylko przy dobrej widoczności. Uważaj na dziury, koleiny, garby, kamienie lub inne ukryte obiekty. Na nierównym terenie istnieje ryzyko przewrócenia się maszyny. Wysoka trawa może zakrywać przeszkody. Zachowaj ostrożność przy zbliżaniu się do zakrętów, krzewów, drzew i innych obiektów, które mogą utrudniać widoczność.

    • Nie jedź maszyną w pobliżu skarp, rowów lub nasypów. Nagłe przejechanie kołem przez obrzeże lub obsunięcie się obrzeża mogłoby spowodować wywrócenie się maszyny.

    • Zwracaj uwagę na nisko położone elementy, takie jak konary drzew, ościeża drzwi, kładki dla pieszych itp., i staraj się ich unikać.

    • Przed jazdą do tyłu spójrz do tyłu i w dół, aby upewnić się, że droga jest wolna.

    • Podczas użytkowania pojazdu na drogach publicznych należy przestrzegać wszystkich przepisów ruchu drogowego i stosować wszelkie wyposażenie dodatkowe wymagane przepisami prawa, takie jak oświetlenie, kierunkowskazy, oznakowanie pojazdów wolnobieżnych i inne wedle wymagań.

    • Jeśli maszyna kiedykolwiek zacznie drgać w sposób odbiegający od normy, natychmiast się zatrzymaj, wyłącz silnik, poczekaj na zatrzymanie wszystkich ruchów roboczych i sprawdź uszkodzenie. Napraw wszystkie uszkodzenia maszyny przed wznowieniem pracy.

    • Droga hamowania na mokrych nawierzchniach jest dłuższa niż na suchych. Aby osuszyć zamoczone hamulce, jedź powoli po poziomym terenie, lekko naciskając pedał hamulca.

    • Jazda maszyną z dużą prędkością, a następnie gwałtowne hamowanie może spowodować zablokowanie kół tylnych, co może wpływać na kontrolę nad maszyną.

    • Nie dotykaj silnika, gdy jest on włączony lub krótko po jego zatrzymaniu, ponieważ gorący silnik może spowodować oparzenia.

    • Nie wolno pozostawiać uruchomionej maszyny bez nadzoru.

    • Przed opuszczeniem stanowiska operatora:

      • Zaparkuj maszynę na równej powierzchni.

      • Upewnij się, że hamulec postojowy jest załączony.

      • Należy wyłączyć silnik i wyjąć kluczyk ze stacyjki.

      • Poczekaj na zatrzymanie wszystkich ruchów roboczych.

    • Nie używaj maszyny, jeżeli występuje ryzyko wystąpienia wyładowań atmosferycznych.

    • Używaj wyłącznie akcesoriów i osprzętu zatwierdzonych przez The Toro Company.

    Bezpieczeństwo pracy na zboczu

    • Zbocza są głównym czynnikiem powodującym utratę kontroli i przewracanie się maszyny, co może skutkować poważnymi obrażeniami ciała lub śmiercią.

    • Sprawdź teren, aby określić, które zbocza są bezpieczne dla pracy maszyny i wyznacz własne procedury i zasady pracy na tych zboczach. Podczas dokonywania takiej oceny należy kierować się zdrowym rozsądkiem i umiejętnością oceny sytuacji.

    • Jeśli podczas pracy na zboczu czujesz się nieswojo, zaniechaj pracy.

    • Wszystkie ruchy na zboczach wykonuj w sposób powolny i stopniowy. Nie dokonuj nagłych zmian prędkości ani kierunku jazdy.

    • Należy unikać użytkowania maszyny na mokrej nawierzchni. Może nastąpić utrata przyczepności kół. Maszyna może się stoczyć ze zbocza wcześniej niż nastąpi utrata przyczepności kół.

    • W miarę możliwości unikaj skręcania maszyną na zboczach, rampach lub pochyłościach oraz zachowuj szczególną ostrożność w takich miejscach. Po terenie stromym jeździj w linii prostej zarówno pod górę jak i z górki.

    • Jeżeli maszyna straci prędkość niezbędną do wjechania pod górę, stopniowo naciśnij pedał hamulca, a następnie jadąc powoli do tyłu, zjedź ze zbocza.

    • Zawracanie podczas wjeżdżania na wzniesienia lub zjeżdżania z nich może być niebezpieczne. Jeśli musisz skręcić na zboczu, zrób to powoli i ostrożnie. Unikaj jazdy/skręcania na nieodpowiednio wyprofilowanych łukach.

    • Ciężki ładunek wpływa na stabilność na zboczu. Zmniejsz masę ładunku i prędkość jazdy podczas poruszania się po wzniesieniach lub jeśli ładunek ma wysoko umieszczony środek ciężkości. Zamocuj ładunek do platformy ładunkowej maszyny, aby zapobiec jego przemieszczaniu się. Zachowaj szczególną ostrożność podczas przewożenia ładunków mogących się łatwo przemieścić (na przykład ciecze, kamienie, piasek itp.).

    • Unikaj uruchamiania i zatrzymywania maszyny na zboczu. Zatrzymanie maszyny podczas zjazdu ze zbocza wymaga dłuższej drogi niż na płaskim terenie. Jeżeli musisz zatrzymać maszynę, unikaj gwałtownych zmian prędkości, gdyż mogą stać się one prowadzić do przewrócenia lub stoczenia się maszyny. Nie hamuj gwałtownie podczas toczenia się w tył, gdyż mogłoby to spowodować przewróceniem się maszyny.

    • Podczas jazdy maszyną po stromym terenie trzymaj się wyznaczonych ścieżek dla pojazdów, które powinny być oznaczone ostrzeżeniem o stromym terenie.

    • Jazda maszyną z nadmierną prędkością w dół po pochyłości może mieć negatywny wpływ na jej stabilność. Oznacz niebezpieczne zbocza i umieść ostrzeżenia w miejscach, w których rozpoczyna się pochyłość terenu. Zachowaj ostrożność podczas zbliżania się do zbocza, zwłaszcza gdy skręcasz maszyną w dół lub gdy nachylenie terenu przekracza 10% (6 stopni) na nieutwardzonej nawierzchni lub 20% (11 stopni) na utwardzonej nawierzchni. Unikaj parkowania na stromych pochyłościach terenu.

    Bezpieczeństwo przy załadunku i rozładunku

    • Przy przewożeniu ładunków na platformie ładunkowej i/lub holowaniu przyczepy nie przekraczaj nominalnej ładowności maszyny, patrz Specyfikacje.

    • Ładunek na platformie ładunkowej należy rozmieścić równomiernie, pozwoli to uzyskać lepszą stabilność i kontrolę nad maszyną.

    • Przed rozładunkiem upewnij się, że za maszyną nikt nie stoi.

    • Nigdy nie wyładowuj ładunku z platformy, gdy maszyna stoi na pochyłości bokiem do szczytu. Zmiana rozkładu masy mogłaby spowodować przewrócenie się maszyny.

    Korzystanie z platformy ładunkowej

    Podnoszenie platformy ładunkowej

    Ostrzeżenie

    Uniesiona platforma może opaść i zranić pracujące pod nią osoby.

    • Zawsze przed rozpoczęciem pracy pod platformą używaj podpórki do podparcia uniesionej platformy.

    • Przed uniesieniem platformy zdejmij z niej cały ładunek.

    Ostrzeżenie

    Jazda z uniesioną platformą ładunkową powoduje, że maszyna jest bardziej podatna na przewrócenie. Korzystanie z maszyny z uniesioną platformą może spowodować uszkodzenie konstrukcji platformy.

    • Podczas użytkowania maszyny platforma ładunkowa musi być zawsze opuszczona do końca.

    • Opuść platformę ładunkową po wyładowaniu z niej ładunku.

    Ostrożnie

    W razie skupienia się masy ładunku w tylnej części platformy ładunkowej w momencie zwolnienia zaczepów platforma może się nagle przechylić i spowodować uszkodzenia ciała operatora lub osób postronnych.

    • W miarę możliwości staraj się umieszczać ładunki blisko środka platformy.

    • Przytrzymaj platformę podczas zwalniania zaczepów i upewnij się, że nikt nie opiera się o jej burty.

    • Przed uniesieniem platformy w górę w celu przeprowadzenia prac przy maszynie zdejmij z platformy wszystkie ładunki.

    1. Podnieś dźwignię po obu stronach platformy i unieś platformę (Rysunek 18).

      g014860
    2. Pociągnij podpórkę do otworu z zapadką, aby zabezpieczyć platformę (Rysunek 19).

      g029622

    Opuszczanie platformy ładunkowej

    Ostrzeżenie

    Platforma ma dużą masę. Występuje ryzyko zmiażdżenia dłoni lub innych części ciała.

    Podczas opuszczania platformy nie zbliżaj rąk ani innych części ciała.

    1. Unieś nieznacznie platformę ładunkową, podnosząc dźwignię zaczepu (Rysunek 18).

    2. Wyciągnij podpórkę z otworu z zapadką (Rysunek 19).

    3. Opuść platformę, aż do zatrzaśnięcia się zaczepów na swoim miejscu (Rysunek 19).

    Otwieranie tylnej burty

    1. Upewnij się, że platforma ładunkowa jest opuszczona do końca i zabezpieczona zaczepami.

    2. Unieś tylną burtę, chwytając palcami za wgłębienia w tylnej ściance burty (Rysunek 20).

      g024490
    3. Ustaw obrzeże blokujące tylnej burty równo z wycięciami w obrzeżu platformy ładunkowej na tylną burtę (Rysunek 20).

    4. Obróć tylną burtę do tyłu i w dół (Rysunek 20).

    Zamykanie tylnej burty

    Po wyładowaniu z platformy ładunkowej materiału przewożonego luzem, na przykład piasku, kamieni ozdobnych lub wiórów drzewnych, pewna ilość przewożonego materiału może dostać się do obszaru zawiasów tylnej burty. Przed zamknięciem tylnej burty wykonaj następujące czynności.

    1. Usuń rękoma możliwie dużo materiału z obszaru zawiasów.

    2. Ustaw tylną burtę w pozycji około 45° (Rysunek 21).

      g024491
    3. Wykonuj krótkie wstrząsane ruchy i poruszaj kilkukrotnie tylną burtą w górę i w dół (Rysunek 21).

      Note: Pomoże to usunąć materiał z obszaru zawiasów.

    4. Opuść tylną burtę i sprawdź, czy w obszarze zawiasów nadal znajduje się materiał.

    5. Powtarzaj czynności od 1 do 4 aż do usunięcia materiału z obszaru zawiasów.

    6. Obróć tylną burtę w górę i do przodu, aż obrzeże blokujące tylnej burty zrówna się z wgłębieniami na tylną burtę w platformie ładunkowej (Rysunek 20).

      Note: Unieś lub opuść tylną burtę w celu ustawienia obrzeża blokującego tylnej burty równo z pionowymi wycięciami między obrzeżami platformy ładunkowej na tylną burtę.

    7. Opuść tylną burtę, aż zostanie osadzona z tyłu platformy ładunkowej (Rysunek 20).

      Note: Obrzeże blokujące tylnej burty zostanie całkowicie zamocowane w obrzeżu platformy ładunkowej na tylną burtę.

    Monitorowanie poziomu naładowania systemu akumulatorów

    Sprawdź informację o poziomie naładowania systemu akumulatorów na wyświetlaczu; zob. Wyświetlacz.

    Znaczenie informacji o niskim stanie naładowania akumulatora

    Niski stan naładowania akumulatora (tj. poniżej 10%) jest sygnalizowany ikoną na wyświetlaczu. Jeżeli taka informacja pojawi się w trakcie pracy, podjedź maszyną do strefy ładowania i naładuj akumulator; zob. Ładowanie akumulatorów litowo-jonowych.

    Gdy wskaźnik poziomu naładowania akumulatora jest pusty, maszyna będzie pracować ze zmniejszoną prędkością (tj. 5 km/h).

    Zatrzymywanie maszyny

    Important: W przypadku zatrzymywania maszyny na pochyłości użyj hamulca zasadniczego do zatrzymania pojazdu i jego unieruchomienia. Używanie pedału przyspieszenia w celu zatrzymania maszyny na zboczu wzniesienia może doprowadzić do przegrzania silnika lub wyczerpania akumulatorów.

    1. Zdejmij stopę z pedału przyspieszenia.

    2. Powoli naciśnij pedał hamulca, aby uruchomić hamulec zasadniczy i spowodować całkowite zatrzymanie maszyny. Hamulec postojowy załącza się w momencie całkowitego zatrzymania maszyny.

      Note: Długość drogi hamowania może się zmieniać w zależności od obciążenia maszyny i prędkości.

    Ładowanie platformy ładunkowej

    Przy ładowaniu platformy ładunkowej i użytkowaniu pojazdu stosuj poniższe instrukcje:

    • Przestrzegaj ładowności pojazdu i nie przekraczaj masy ładunku przewożonego na platformie ładunkowej powyżej wartości podanej w rozdziale Specyfikacje oraz na tabliczce z dopuszczalną masą całkowitą pojazdu.

      Note: Podana ładowność dotyczy użytkowania maszyny na poziomym podłożu.

    • Podczas eksploatacji maszyny na pochyłościach i nierównym terenie zmniejsz ciężar ładunków przewożonych na platformie ładunkowej.

    • Zmniejsz ciężar przewożonych ładunków, jeśli są one wysokie (i mają wysoko umieszczony środek ciężkości), takie jak stosy cegieł, drewno ozdobne lub worki z nawozem. Rozmieść ładunek tak nisko, jak się da. Upewnij się, że ładunek nie wpływa na widoczność z tyłu podczas używania pojazdu.

    • Umieszczaj ładunki na środku; podczas ładowania platformy ładunkowej stosuj poniższe zasady:

      • Rozłóż ciężar ładunku równomiernie na całej szerokości platformy.

        Important: Umieszczenie ładunku po jednej ze stron zwiększa prawdopodobieństwo przewrócenia się pojazdu.

      • Rozłóż ciężar ładunku równomiernie na całej długości platformy.

        Important: Umieszczenie ładunku za tylną osią może spowodować utratę możliwości kierowania pojazdem lub przewrócenie się pojazdu oraz pogorszenie przyczepności przednich opon.

    • Podczas przewożenia ponadwymiarowych ładunków na platformie ładunkowej zachowaj szczególną ostrożność, zwłaszcza jeżeli ciężar ładunku nie wypada na środku platformy ładunkowej.

    • Zawsze gdy to możliwe, zabezpiecz ładunek przed przemieszczaniem się poprzez przywiązanie go do platformy ładunkowej.

    • Podczas przewożenia cieczy zachowaj ostrożność przy wjeżdżaniu na wzniesienie lub zjeżdżaniu z niego, przy nagłych zmianach prędkości lub zatrzymywaniu się oraz podczas jazdy po nierównej nawierzchni.

    Pojemność skrzyni ładunkowej wynosi 0,37 m3. Ilość (objętość) materiałów, którą można umieścić na platformie bez przekroczenia ładowności maszyny, zależy w dużym stopniu od gęstości tych materiałów.

    W poniższej tabeli podane są dopuszczalne objętości różnych materiałów:

    MateriałGęstośćMaksymalna ładowność platformy ładunkowej(na równym podłożu)
    Żwir suchy1522 kg/m3Pełna
    Żwir mokry1922 kg/m3¾ platformy
    Piasek suchy 1442 kg/m3Pełna
    Piasek mokry1922 kg/m3¾ platformy
    Drewno721 kg/m3Pełna
    Kora drzewna<721 kg/m3Pełna
    Ziemia ubita1602 kg/m3¾ platformy (w przybliżeniu)

    Po pracy

    Bezpieczeństwo po pracy

    Ogólne wskazówki dotyczące bezpieczeństwa

    • Przed opuszczeniem stanowiska operatora:

      • Zaparkuj maszynę na równej powierzchni.

      • Upewnij się, że hamulec postojowy jest załączony.

      • Należy wyłączyć silnik i wyjąć kluczyk ze stacyjki.

      • Poczekaj na zatrzymanie wszystkich ruchów roboczych.

    • Przed przystąpieniem do regulacji, obsługi technicznej, czyszczenia lub przed przechowywaniem maszyny odczekaj aż ostygnie.

    • Nie przechowuj maszyny w miejscach występowania otwartego ognia, tam gdzie występuje iskrzenie lub stosowany jest płomyk dyżurny, na przykład przy piecykach gazowych lub innych urządzeniach.

    • Utrzymuj wszystkie części maszyny w nienagannym stanie, a wszystkie elementy montażowe dobrze dokręcone.

    • Konserwację i czyszczenie pasów bezpieczeństwa przeprowadzaj wedle potrzeb.

    • Należy wymieniać/uzupełniać wszystkie zużyte, uszkodzone oraz brakujące naklejki.

    Zasady bezpieczeństwa przy korzystaniu z akumulatora i ładowarki

    Ogólne

    OSTRZEŻENIE: Ryzyko pożaru i porażenia prądem — akumulatory nie mają żadnych części, które mogłyby być naprawiane przez użytkownika.

    • Przed użyciem ładowarki należy upewnić się, że obsługuje ona napięcie stosowane w danym kraju.

    • Nie ładuj maszyny w wilgotnym otoczeniu; chroń ją przed deszczem i śniegiem.

    • Używanie akcesoriów niezalecanych ani niesprzedawanych przez firmę Toro grozi pożarem, porażeniem prądem lub urazami ciała.

    • W celu zmniejszenia ryzyka wybuchu akumulatora należy przestrzegać niniejszych instrukcji oraz instrukcji do wszelkich urządzeń, które będą używane w pobliżu ładowarki akumulatorów. W celu zmniejszenia ryzyka wybuchu akumulatora należy przestrzegać niniejszych instrukcji oraz instrukcji do wszelkich urządzeń, które będą używane w pobliżu ładowarki akumulatorów.

    • Zwróć się do przedstawiciela autoryzowanego Toro w celu naprawy lub wymiany akumulatora.

    Szkolenie

    • Zabronione jest użytkowanie lub serwisowanie ładowarki przez dzieci lub osoby nieprzeszkolone. Lokalne przepisy prawa mogą ograniczać wiek operatora. Za szkolenie operatorów i mechaników odpowiada właściciel.

    • Przed użyciem ładowarki przeczytaj ze zrozumieniem, a następnie przestrzegaj wszystkich zaleceń znajdujących się na ładowarce i w instrukcji obsługi. Zapoznaj się z prawidłowym sposobem korzystania z ładowarki.

    Przygotowanie

    • Podczas ładowania osoby postronne i dzieci powinny znajdować się w bezpiecznej odległości.

    • Przed przystąpieniem do ładowania wyłącz maszynę i odczekaj do całkowitego odłączenia zasilania. Niewykonanie tej czynności może spowodować powstanie łuku.

    • Ładowarkę należy używać wyłącznie w zakresie napięć określonym w niniejszej Instrukcji obsługi. Należy również stosować wyłącznie przewód zasilający zatwierdzony przez firmę Toro.

    • Odpowiednie ładowarki i przewody zasilające są dostępne u autoryzowanych dystrybutorów sprzętu Toro.

    Obsługa

    • Nie wolno ładować zamarzniętego akumulatora.

    • Z przewodem obchodź się we właściwy sposób. Nie wolno szarpać za przewód zasilający w celu odłączenia ładowarki od gniazdka. Chroń przewód przed wysoką temperaturą, olejem i ostrymi krawędziami.

    • Podłącz ładowarkę bezpośrednio do gniazda z uziemieniem. Nie podłączaj ładowarki do gniazdka bez uziemienia, nawet przez adapter uziemiający.

    • Nie przerabiaj dostarczonego przewodu zasilającego lub jego wtyczki.

    • Przed pracą z akumulatorem litowo-jonowym należy zdjąć metalowe przedmioty takie jak pierścionki, bransoletki, naszyjniki i zegarki. Akumulator litowo-jonowy może wytworzyć prąd o napięciu wysokim na tyle, że może spowodować poważne poparzenia.

    • Używaj przedłużacza odpowiedniego do natężenia prądu podanego w niniejszej Instrukcji obsługi. Jeżeli ładujesz maszynę na zewnątrz, korzystaj z przedłużacza przeznaczonego do zastosowań zewnętrznych.

    • Jeżeli przewód zasilający zostanie uszkodzony w czasie, gdy jest podłączony, należy go odłączyć od gniazdka i skontaktować się z autoryzowanym dystrybutorem Toro w celu wymiany.

    • Należy odłączać ładowarkę od gniazdka, gdy nie jest używana oraz przed przeniesieniem jej w inne miejsce lub przed serwisowaniem.

    Konserwacja i przechowywanie

    • Nie rozmontowuj ładowarki.

    • Jeżeli niezbędne jest wykonanie napraw lub serwisowanie ładowarki, zanieś ją do autoryzowanego dystrybutora Toro.

    • Odłącz przewód od gniazdka przed przystąpieniem do prac konserwacyjnych lub czyszczenia – zmniejszy to ryzyko porażenia elektrycznego.

    • Etykiety ostrzegawcze i instruktażowe utrzymuj w dobrym stanie, a w razie potrzeby wymieniaj je.

    • Nie używaj ładowarki z uszkodzonym przewodem lub wtyczką zasilającą. Skontaktuj się z autoryzowanym dystrybutorem firmy Toro w celu zakupu nowego przewodu.

    • Nie używaj uszkodzonej ładowarki i zanieś ją do autoryzowanego dystrybutora sprzętu Toro.

    Przewożenie maszyny na przyczepie

    • Zachowaj ostrożność podczas załadunku urządzenia na przyczepę lub ciężarówkę i rozładunku z nich.

    • Do ładowania maszyny na przyczepę i zdejmowania jej z przyczepy używaj platformy o pełnej szerokości.

    • Zamocuj maszynę w pewny sposób.

    Rozmieszczenie punktów mocowania jest podane na Rysunek 22 i Rysunek 23.

    Note: Załaduj pojazd na przyczepę przodem pojazdu skierowanym do przodu. Jeśli nie jest to możliwe, zamocuj maskę pojazdu do ramy pasem lub zdejmij maskę oraz transportuj ją i zamocuj oddzielnie, w przeciwnym razie maska może zostać zdmuchnięta podczas transportu.

    g236535
    g034273

    Holowanie maszyny

    W sytuacji awaryjnej dopuszczalne jest holowanie maszyny na niewielkie odległości, jednakże nie należy tej możliwości stosować w normalnych warunkach.

    Ostrzeżenie

    Holowanie z nadmierną prędkością może spowodować utratę kontroli nad pojazdem i grozi powstaniem obrażeń ciała.

    Nie wolno holować maszyny z prędkością większą niż 8 km/h.

    Holowanie maszyny wymaga dwóch osób. Pojazd wymagający przemieszczenia na znaczne odległości należy transportować na ciężarówce lub przyczepie.

    1. Zamocuj linę holowniczą do haka holowniczego z przodu ramy pojazdu.

    2. W celu zwolnienia hamulca postojowego obróć i przytrzymaj kluczyk w stacyjce przez 5 sekund, aby ustawić położenie odpowiadające trybowi TRANSPORTOWEMU.

      Note: Na wyświetlaczu powinien pojawić się symbol N” odpowiadający położeniu NEUTRALNEMU.

    Holowanie przyczepy

    Ten pojazd może holować przyczepy. Dla tej maszyny dostępny jest hak holowniczy. W celu uzyskania wsparcia należy skontaktować się z przedstawicielem autoryzowanego serwisu.

    Podczas przewożenia ładunku lub holowania przyczepy nie wolno przeciążać pojazdu ani przyczepy. Przeciążenie maszyny lub przyczepy może uszkodzić hamulce, skrzynię biegów, układ kierowniczy, zawieszenie, konstrukcję nadwozia lub opony, lub pogorszyć sprawność tych podzespołów.

    Zawsze ładuj przyczepę, umieszczając do 60% masy ładunku z przodu przyczepy. Dzięki temu około 10% masy całkowitej przyczepy (MCP) będzie obciążać hak holowniczy pojazdu.

    Aby zapewnić odpowiednią przyczepność i zdolność hamowania, zawsze podczas ciągnięcia przyczepy obciążaj platformę ładunkiem. Nie przekraczaj dopuszczalnych mas DMC lub MCP.

    Unikaj parkowania pojazdu z przyczepą na pochyłości. Jeżeli parkowanie na pochyłości jest konieczne, zablokuj koła przyczepy.

    Transport akumulatorów litowo-jonowych

    Amerykański Departament Transportu oraz międzynarodowe organizacje transportowe wymagają, aby akumulatory litowo-jonowe były transportowane w specjalnych opakowaniach i wyłącznie przez przewoźników posiadających uprawnienia do przewozu akumulatorów. Na terenie Stanów Zjednoczonych dopuszczalne prawnie jest przewożenie akumulatora zamontowanego w maszynie zasilanej akumulatorem przy spełnieniu pewnych wymogów ustawowych. W celu uzyskania informacji o przepisach prawnych dotyczących przewożenia akumulatora lub maszyny z zamontowanym akumulatorem należy skontaktować się z Departamentem Transportu (USA) lub odpowiednimi organami administracji rządowej.

    Szczegółowych informacji na temat wysyłki akumulatorów udzielają autoryzowani dystrybutorzy Toro.

    Zasady korzystania z ładowarki akumulatorów litowo-jonowych

    Podłączanie do zasilania

    Niebezpieczeństwo

    Kontakt z wodą podczas ładowania maszyny może spowodować porażenie prądem, które może być przyczyną obrażeń lub śmierci.

    • Nie dotykaj wtyczki ani ładowarki mokrymi dłońmi lub gdy stoisz w wodzie.

    • Nie ładuj akumulatora na deszczu ani w wilgotnym otoczeniu.

    W celu zmniejszenia ryzyka porażenia prądem ładowarkę wyposażono we wtyczkę z trzema bolcami z uziemieniem (typu B). Jeżeli wtyczka nie pasuje do gniazdka zasilania, należy skontaktować się z autoryzowanym dystrybutorem Toro w sprawie innych rodzajów wtyczek z uziemieniem.

    Nie modyfikuj ładowarki ani wtyczki zasilania.

    Important: Regularnie sprawdzaj przewód zasilający pod kątem przetarć lub pęknięć izolacji. Nie używaj uszkodzonego przewodu. Nie kładź przewodu w stojącej wodzie ani na mokrej trawie.

    Zob. informacje nt. wymagań dla źródła zasilania na Rysunek 24.

    decal140-4590
    1. Podłącz przewód zasilania do gniazda ładowania maszyny (Rysunek 25).

      Ostrzeżenie

      Uszkodzony przewód ładowarki może spowodować porażenie elektryczne lub pożar.

      Przed użyciem ładowarki dokładnie sprawdź przewód zasilający. Jeżeli przewód jest uszkodzony, nie używaj ładowarki do momentu otrzymania nowego przewodu.

      g424404
    2. Włóż wtyczkę przewodu zasilającego do uziemionego gniazdka elektrycznego.

    Ładowanie akumulatorów litowo-jonowych

    Ostrożnie

    Próba naładowania akumulatorów przy użyciu ładowarki innej niż dostarczona przez firmę Toro może skutkować nadmiernym nagrzewaniem się maszyny i innymi awariami produktu, co może prowadzić do uszkodzenia mienia i/lub obrażeń ciała.

    Do ładowania akumulatorów używaj wyłącznie ładowarek dostarczonych przez Toro.

    Zalecany przedział temperatury ładowania: od 0° do 45°C

    Important: Ładuj akumulatory wyłącznie w zalecanym zakresie temperatur.

    Note: Ładowarka nie będzie działać w temperaturze poniżej dolnej lub powyżej górnej wartości zakresu. Na wyświetlaczu zaświecą się kontrolki gorącego lub zimnego akumulatora.

    Stan ładowania jest prezentowany na wyświetlaczu.

    Ewentualny błąd jest sygnalizowany komunikatem błędu na wyświetlaczu. W celu usunięcia usterki zapoznaj się z informacjami w Instrukcji serwisowej.

    Kończenie procesu ładowania

    1. Wyciągnij wtyczkę przewodu zasilania z gniazda ładowarki w maszynie.

    2. Umieść przewód w miejscu do przechowywania, aby uniknąć jego uszkodzeń.

    3. Włącz maszynę.

    4. Sprawdź poziom naładowania; zob. Wyświetlacz.

    Konserwacja

    Zasady bezpieczeństwa podczas konserwacji

    • Nie pozwalać nieprzeszkolonym osobom serwisować maszyny.

    • Przed opuszczeniem stanowiska operatora:

      • Zaparkuj maszynę na równej powierzchni.

      • Upewnij się, że hamulec postojowy jest załączony.

      • Należy wyłączyć silnik i wyjąć kluczyk ze stacyjki.

      • Poczekaj na zatrzymanie wszystkich ruchów roboczych.

    • Przed przystąpieniem do regulacji, obsługi technicznej, czyszczenia lub przed przechowywaniem maszyny odczekaj aż ostygnie.

    • Podeprzyj maszynę za pomocą podpórek zawsze, gdy zamierzasz pracować pod maszyną.

    • Nigdy nie pracuj pod uniesioną platformą bez umieszczenia podpory zabezpieczającej platformy.

    • Nie wolno ładować akumulatorów podczas serwisowania maszyny.

    • Aby mieć pewność, że maszyna jest w dobrym stanie, sprawdzaj, czy wszystkie elementy mocujące są właściwie dokręcone.

    • Aby zmniejszyć niebezpieczeństwo pożaru, usuwaj z maszyny nadmiar smaru, trawę, liście i nagromadzone zabrudzenia.

    • W miarę możliwości nie wykonuj czynności serwisowych przy pracującej maszynie. Nie zbliżaj się do ruchomych części.

    • Jeżeli istnieje konieczność uruchomienia maszyny w celu wykonania prac konserwacyjnych, trzymaj ręce, stopy, odzież i części ciała z dala od ruchomych części. Nie dopuszczaj osób postronnych w pobliże urządzenia.

    • Sprawdź działanie hamulca postojowego zgodnie z zaleceniami zawartymi w harmonogramie konserwacji. Reguluj i serwisuj go wedle potrzeb.

    • Utrzymuj wszystkie części maszyny w nienagannym stanie, a wszystkie elementy montażowe dobrze dokręcone. Wymień wszystkie zużyte lub uszkodzone naklejki.

    • Nie ingeruj w działanie urządzeń zabezpieczających ani nie wykonuj czynności mogących ograniczać poziom bezpieczeństwa zapewniany przez urządzenie zabezpieczające.

    • W razie konieczności przeprowadzenia poważnych napraw lub uzyskania pomocy skontaktuj się z autoryzowanym przedstawicielem firmy Toro.

    • Jakiekolwiek modyfikacje wprowadzane w maszynie mogą wpłynąć na jej działanie, osiągi i wytrzymałość, a użytkowanie zmodyfikowanej maszyny może spowodować obrażenia lub śmierć. Takie użytkowanie może unieważnić gwarancję na produkt udzielaną przez firmę The Toro® Company.

    Zalecany harmonogram konserwacji

    Częstotliwość serwisowaniaProcedura konserwacji
    Po pierwszych 100 godzinach
  • Przeprowadź docieranie nowego pojazdu zgodnie z instrukcjami.
  • Przed każdym użyciem lub codziennie
  • Sprawdź pas(y) bezpieczeństwa pod kątem zużycia, nacięć i innych uszkodzeń. Wymień pas(y) bezpieczeństwa, jeśli jakikolwiek element nie działa prawidłowo.
  • Sprawdź ciśnienie w oponach.
  • Sprawdź poziom płynu hamulcowego.Przed pierwszym uruchomieniem silnika sprawdź poziom płynu hamulcowego.
  • Umyj maszynę.
  • Co 100 godzin
  • Sprawdź stan opon i obręczy.
  • Dokręć nakrętki kół z właściwym momentem.
  • Sprawdź elementy układu kierowniczego i zawieszenia pod kątem poluzowania lub uszkodzenia.
  • Sprawdź pochylenie i zbieżność kół przednich do wewnątrz.
  • Sprawdź poziom oleju w skrzyni biegów.
  • Sprawdź skrzynię biegów pod kątem wycieków.
  • Sprawdź hamulce.
  • Co 200 godzin
  • Sprawdź hamulec główny i postojowy.
  • Co 300 godzin
  • Nasmaruj łożyska przednich kół.
  • Co 400 godzin
  • Wzrokowo sprawdź, czy klocki hamulcowe nie są zużyte.
  • Co 800 godzin
  • Wymień olej w skrzyni biegów.
  • Co 1000 godzin
  • Wymień płyn hamulcowy.
  • Note: Pobierz dostępną za darmo kopię schematu elektrycznego, wchodząc na stronę www.Toro.com i wyszukując odpowiednie schematy dla swojej maszyny po kliknięciu na łącze Manuals (Instrukcje) na stronie głównej.

    Ostrzeżenie

    Niewłaściwa konserwacja maszyny może doprowadzić do przedwczesnego uszkodzenia jej układów, co może stanowić zagrożenie dla operatora lub osób postronnych.

    Maszynę należy regularnie konserwować i utrzymywać w dobrym stanie technicznym zgodnie ze wskazówkami w niniejszej instrukcji.

    Ostrożnie

    Tylko wykwalifikowany i upoważniony personel powinien być dopuszczony do konserwacji, napraw, regulacji i kontrolowania pojazdu.

    • Należy unikać zagrożeń pożarowych i upewnić się, aby na obszarze roboczym znajdował się sprzęt przeciwpożarowy. Podczas sprawdzania poziomu płynów eksploatacyjnych nie wolno używać otwartego ognia.

    • Przy czyszczeniu części nie wolno używać otwartych misek z palnymi płynami do czyszczenia.

    Ostrożnie

    Jeśli pozostawisz kluczyk we włączniku, maszyna może zostać przypadkowo uruchomiona przez osobę postronną, co może grozić poważnymi obrażeniami ciała operatora lub innych osób.

    Przed przystąpieniem do wykonywania jakichkolwiek czynności konserwacyjnych wyłącz maszynę i wyciągnij kluczyk ze stacyjki.

    Lista kontrolna codziennej konserwacji

    Należy powielić tę stronę do regularnego wykorzystywania.

    Element sprawdzany w ramach konserwacjiNa tydzień:
    poniedziałekwtorekśrodaczwartekpiąteksobotaniedziela
    Sprawdź działanie hamulca zasadniczego oraz postojowego.
    Sprawdź działanie wybieraka kierunku jazdy.
    Sprawdź poziom płynu hamulcowego.
    Sprawdź, czy podczas eksploatacji nie słychać żadnych nietypowych odgłosów.
    Sprawdź ciśnienie w oponach.
    Sprawdź maszynę pod kątem wycieków.
    Sprawdzić działanie oprzyrządowania.
    Sprawdź działanie pedału przyspieszenia.
    Zamaluj miejsca z uszkodzonym lakierem.
    Umyj maszynę.
    Zamaluj miejsca z uszkodzonym lakierem.

    Konserwacja pojazdu użytkowanego w specjalnych warunkach

    Important: Jeśli pojazd zostanie poddany działaniu jednego z poniższych warunków, konserwację należy wykonywać dwa razy częściej:

    • Praca na pustyni

    • Praca w zimnym klimacie – poniżej 10 °C

    • Holowanie przyczepy

    • Częsta praca w zapylonych warunkach

    • Prace budowlane

    • Po długim czasie pracy w błocie, piasku, wodzie lub w podobnych zapylonych środowiskach:

      • Jak najszybciej sprawdź i oczyść hamulce. Zapobiega to nadmiernemu zużyciu spowodowanemu przez materiały ścierne.

      • Do mycia maszyny należy stosować czystą wodę, ewentualnie z dodatkiem łagodnego środka myjącego.

        Important: Do czyszczenia maszyny nie używaj wody słonej lub wody z odzysku.

    Przed wykonaniem konserwacji

    Przygotowanie maszyny do konserwacji

    1. Zaparkuj maszynę na równej powierzchni.

    2. Upewnij się, że hamulec postojowy jest załączony.

    3. Należy wyłączyć silnik i wyjąć kluczyk ze stacyjki.

    Podnoszenie maszyny

    Niebezpieczeństwo

    Pojazd ustawiony na podnośniku może być niestabilny. Pojazd może ześlizgnąć się z podnośnika, powodując obrażenia u znajdujących się pod nim osób.

    • Nie uruchamiaj silnika pojazdu, gdy znajduje się on na podnośniku.

    • Przed opuszczeniem maszyny zawsze wyjmuj kluczyk ze stacyjki.

    • Zablokuj koła pojazdu, gdy jest on uniesiony.

    • Używaj podpórek, aby podeprzeć uniesiony pojazd.

    Important: W przypadku uruchamiania silnika w celu przeprowadzenia rutynowych czynności konserwacyjnych i/lub diagnostyki unieś tylne koła pojazdu ok. 25 mm nad podłoże i podstaw podpory pod tylną oś.

    • Punkt podnoszenia z przodu maszyny znajduje się z przodu ramy za hakiem holowniczym (Rysunek 26).

      g033043
    • Punkt podnoszenia z tyłu maszyny znajduje się pod tylną osią (Rysunek 27).

    g312722

    Dostęp do przestrzeni pod maską

    Podnoszenie maski

    1. Pociągnij w górę uchwyt gumowych zaczepów po obu stronach maski (Rysunek 28).

      g312721
    2. Unieś pokrywę.

    Zamykanie maski

    1. Delikatnie opuść maskę.

    2. Zamocuj maskę, dociskając gumowe zaczepy do ich uchwytów po obu stronach maski (Rysunek 28).

    Smarowanie

    Smarowanie łożysk przednich kół

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 300 godzin
  • Nasmaruj łożyska przednich kół.
  • Rodzaj smaru: Smar Mobilgrease XHP™-222

    Demontaż piasty koła oraz tarczy hamulcowej

    1. Unieś maszynę i oprzyj ją na podporach.

    2. Odkręć 4 nakrętki kół mocujących koło do piasty (Rysunek 29).

      g033046
    3. Odkręć śruby kołnierzowe (⅜ x ¾ cala) mocujące wspornik zespołu hamulca do osi, a następnie odłącz hamulec od osi (Rysunek 30).

      Note: Przed przejściem do następnego kroku umieść podparcie pod zespołem hamulca.

      g033047
    4. Zdejmij pokrywkę przeciwpyłową z piasty koła (Rysunek 31).

      g033048
    5. Wyjmij zawleczkę i zdejmij element ustalający nakrętki z osi i nakrętki osi (Rysunek 31).

    6. Odkręć nakrętkę osi z osi koła i zdejmij piastę wraz z tarczą hamulcową z osi (Rysunek 31 oraz Rysunek 32).

      g033049
    7. Wytrzyj oś do czysta za pomocą szmatki.

    8. Powtórz czynności od 1 do 7 w odniesieniu do piasty i tarczy hamulcowej po przeciwnej stronie maszyny.

    Smarowanie łożysk kół

    1. Zdejmij z piasty zewnętrzne łożysko wraz z bieżnią łożyska (Rysunek 33).

      g033050
    2. Zdejmij z piasty uszczelnienie oraz łożysko wewnętrzne (Rysunek 33).

    3. Wytrzyj szmatką do czysta i sprawdź pod kątem zużycia i uszkodzeń.

      Note: Do czyszczenia uszczelki nie stosuj rozpuszczalników czyszczących. Wymień uszczelkę jeśli jest zużyta lub uszkodzona.

    4. Oczyść łożyska i bieżnie, a następnie sprawdź pod kątem zużycia i uszkodzeń.

      Note: Wymień wszystkie zużyte lub uszkodzone części. Upewnij się, że łożyska i bieżnie są czyste i suche.

    5. Oczyść wgłębienie w piaście ze smaru, ziemi i zanieczyszczeń (Rysunek 33).

    6. Nasmaruj łożyska zalecanym smarem.

    7. Napełnij wgłębienie zalecanym smarem w około 50 do 80% (Rysunek 33).

    8. Zamontuj wewnętrzne łożysko w bieżni po wewnętrznej stronie piasty, a następnie zamontuj uszczelnienie (Rysunek 33).

    9. Powtórz czynności od 1 do 8 w odniesieniu do łożysk drugiej piasty.

    Montaż piasty i tarczy hamulcowej

    1. Nałóż cienką warstwę zalecanego smaru na oś (Rysunek 34).

      g033051
    2. Nałóż piastę z tarczą na oś z tarczą skierowaną do wewnątrz (Rysunek 34).

    3. Załóż na oś łożysko zewnętrzne i osadź łożysko w zewnętrznej bieżni (Rysunek 34).

    4. Załóż podkładkę odginaną na oś (Rysunek 34).

    5. Nakręć nakrętkę osi na oś i dokręć nakrętkę z momentem 15 N∙m, obracając piastą w celu osadzenia łożyska (Rysunek 34).

    6. Poluzuj nakrętkę osi, aż piasta będzie się obracać swobodnie.

    7. Dokręć nakrętkę osi z momentem od 1,7 do 2,25 N∙m.

    8. Załóż na nakrętkę element ustalający i ustaw wycięcie w elemencie ustalającym tak, aby wypadało równo z otworem w osi w celu włożenia zawleczki (Rysunek 35).

      Note: Jeżeli wycięcie w elemencie ustalającym i otwór w osi nie pokrywają się, dokręć nakrętkę osi na tyle, aby zrównać wycięcie z otworem, używając momentu dokręcania nakrętki nieprzekraczającego 226 N·cm.

      g033054
    9. Załóż zawleczkę i zagnij wypustki na elemencie ustalającym (Rysunek 35).

    10. Załóż na piastę pokrywkę przeciwpyłową (Rysunek 35).

    11. Powtórz czynności od 1 do 10 w odniesieniu do piasty i tarczy hamulcowej po przeciwnej stronie maszyny.

    Montaż hamulców i kół

    1. Oczyść 2 śruby kołnierzowe (⅜ x ¾ cala) i pokryj gwinty cienką warstwą środka do zabezpieczania gwintów o średniej sile działania.

    2. Umieść okładziny hamulcowe po obu stronach tarczy hamulcowej (Rysunek 30) i ustaw otwory we wsporniku zacisku równo z otworami w mocowaniu hamulca na wsporniku osi (Rysunek 34).

    3. Zamocuj wspornik zacisku do wspornika osi (Rysunek 30) za pomocą 2 śrub kołnierzowych (⅜ x ¾ cala).

      Dokręć 2 śruby kołnierzowe momentem od 47 do 54 N·m.

    4. Ustaw otwory w kole równo z kołkami piasty i załóż koło na piastę z zaworem skierowanym do góry (Rysunek 29).

      Note: Upewnij się, że powierzchnia montażowa koła przylega do powierzchni piasty.

    5. Zamocuj koło do piasty za pomocą nakrętek do kół (Rysunek 29).

      Dokręć nakrętki śrub kół momentem od 108 do 122 N·m.

    6. Powtórz czynności od 1 do 5 w odniesieniu do hamulca i koła po przeciwnej stronie maszyny.

    Konserwacja instalacji elektrycznej

    Korzystanie z odłącznika akumulatora

    1. Wyciągnij wtyczkę przewodu zasilania z ładowarki, jeżeli przewód jest podłączony.

    2. Unieś platformę ładunkową.

    3. Przestaw odłącznik akumulatora w odpowiednie położenie zgodnie z Rysunek 36.

    g428503

    Serwisowanie akumulatorów

    Note: W maszynie zamontowanych jest 4 akumulatorów litowo-jonowych.

    Akumulator litowo-jonowy należy przekazać do utylizacji lub recyklingu zgodnie z obowiązującymi przepisami lokalnymi i krajowymi. W celu uzyskania pomocy dotyczącej serwisowania akumulatorów należy skontaktować się z autoryzowanym dystrybutorem Toro.

    Nie otwieraj akumulatora. W razie problemów z akumulatorem należy zwrócić się do autoryzowanego dystrybutora Toro.

    Konserwacja akumulatorów litowo-jonowych

    Ostrzeżenie

    W akumulatorach panuje wysokie napięcie, które może spowodować poparzenia lub porażenie prądem.

    • Nie wolno podejmować prób otwarcia akumulatorów.

    • Podczas przenoszenia akumulatora z pękniętą obudową należy zachować najwyższą ostrożność.

    • Używaj tylko ładowarki przeznaczonej do posiadanych akumulatorów.

    Akumulatory litowo-jonowe mieszczą wystarczającą ilość energii, aby wykonywać pracę, do której są przeznaczone przez cały czas ich żywotności.

    Aby osiągnąć maksymalną żywotność i okres eksploatacji akumulatorów, należy przestrzegać następujących zaleceń:

    • Nie otwieraj akumulatora.

    • Przechowuj/parkuj maszynę w czystym, suchym garażu lub magazynie, z dala od bezpośredniego światła słonecznego i źródeł ciepła, w miejscu nienarażonym na deszcz i wilgoć. Nie przechowuj jej w miejscu, w którym temperatura przekracza zakres podany w Przechowywanie akumulatoraWymagania. Temperatury wykraczające poza ten zakres powodują uszkodzenie akumulatorów. Występowanie wysokiej temperatury w trakcie przechowywania, w szczególności w przypadku całkowicie naładowanego akumulatora, spowoduje zmniejszenie jego żywotności.

    • W przypadku przechowywania maszyny przez okres ponad 10 dni upewnij się, że znajduje się ona w chłodnym i suchym miejscu, nienarażonym na promienie słoneczne, deszcz i wilgoć.

    • Oświetlenia używaj tylko w razie konieczności.

    Konserwacja ładowarki akumulatorów

    Important: Wszystkie naprawy elektryczne mogą być wykonywane wyłącznie przez autoryzowanego dystrybutora Toro.

    Ładowarka prawie nie wymaga konserwacji poza ochroną przed uszkodzeniami i warunkami atmosferycznymi.

    • Po każdym użyciu wytrzyj przewody i obudowę ładowarki lekko zwilżoną ściereczką.

      Note: Nie usuwaj smaru dielektrycznego z zacisków.

    • Zwiń przewody, gdy nie są używane.

    • Okresowo sprawdzaj przewody pod kątem uszkodzeń i w razie potrzeby wymieniaj je na części zatwierdzone przez Toro.

    Lokalizacja bezpieczników

    Bezpieczniki 12 V i 60 V znajdują się pod pokrywą silnika (Rysunek 37).

    g428649

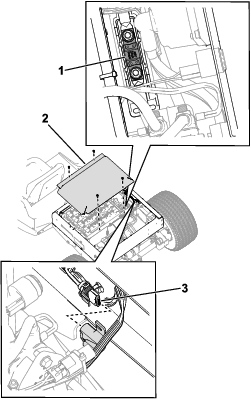

    Bezpieczniki ładowarki akumulatora (30 A) i zasilania maszyny (200 A) (Rysunek 38) znajdują się pod skrzynią ładunkową i pokrywą akumulatora.

    g430320

    Serwisowanie reflektorów przednich

    Wymiana reflektora przedniego

    Specyfikacja: Patrz Katalog części.

    1. Odłącz zasilanie z akumulatora; patrz Korzystanie z odłącznika akumulatora.

    2. Otwórz maskę.

    3. Odłącz złącze elektryczne wiązki przewodów od złącza zespołu żarówki (Rysunek 39).

      g277621
    4. Zdejmij szybkozapinacze mocujące reflektor przedni do wspornika reflektora (Rysunek 39).

      Note: Zachowaj wszystkie części do montażu nowego reflektora.

    5. Wyjmij zespół reflektora przesuwając go do przodu przez otwór w przednim zderzaku (Rysunek 39).

    6. Włóż nowy reflektor przez otwór w zderzaku (Rysunek 39).

      Note: Upewnij się, że kołki regulacyjne wchodzą w otwory we wsporniku montażowym za zderzakiem.

    7. Zamocuj zespół reflektora za pomocą szybkozapinaczy usuniętych zgodnie z punktem 4.

    8. Podłącz złącze elektryczne wiązki przewodów do złącza zespołu żarówki (Rysunek 39).

    9. Wyreguluj reflektory, aby wiązka światła padała w określonym kierunku, patrz rozdział Regulacja reflektorów przednich.

    Regulacja reflektorów przednich

    Wyreguluj ustawienie wiązki światła przednich reflektorów według poniższej procedury za każdym razem po wymianie lub demontażu reflektora.

    1. Zaparkuj maszynę na równym podłożu tak, aby reflektory znajdowały się około 7,6 m od ściany (Rysunek 40).

    2. Zmierz odległość od podłoża do środka reflektora i oznacz taką samą wysokość na ścianie.

    3. Przekręć kluczyk do położenia WłąCZENIA i włącz światła przednie.

    4. Zwróć uwagę, jak światło reflektorów rozkłada się na ścianie.

      Najjaśniejsza część wiązki świateł powinna znajdować się 20 cm poniżej oznaczenia umieszczonego na ścianie (Rysunek 40).

      g298100
    5. Przekręcaj śruby regulacyjne (Rysunek 39) z tyłu zespołu reflektora, aby odchylić zespół reflektora i ustawić właściwą pozycję rzucanej wiązki światła.

    6. Podłącz zasilanie z akumulatora; patrz Korzystanie z odłącznika akumulatora.

    Konserwacja układu napędowego

    Konserwacja opon

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 100 godzin
  • Sprawdź stan opon i obręczy.
  • Dokręć nakrętki kół z właściwym momentem.
    1. Sprawdź opony i obręcze pod kątem zużycia i uszkodzeń.

      Note: Wypadki podczas pracy, takie jak uderzenia w krawężnik, mogą uszkodzić oponę lub obręcz oraz rozregulować zbieżność kół, należy więc sprawdzać stan opon po wypadku.

    2. Dokręć nakrętki kół z momentem od 108 do 122 N·m.

    Kontrola elementów układu kierowniczego i zawieszenia

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 100 godzin
  • Sprawdź elementy układu kierowniczego i zawieszenia pod kątem poluzowania lub uszkodzenia.
  • Gdy kierownica ustawiona jest w środkowym położeniu (Rysunek 41), obracają nią w lewo lub w prawo. Jeżeli obrócisz kierownicę w lewo lub w prawo o więcej niż 13 mm, a koła się nie obrócą, sprawdź poniższe elementy układu kierowniczego i zawieszenia, aby upewnić się, że nie są poluzowane ani uszkodzone:

    • Połączenie wału kierownicy z zębatką kierowniczą

      Important: Sprawdź stan i zabezpieczenie uszczelnienia wału i zębatki (Rysunek 42).

    • Drążki kierownicze zespołu zębatki kierowniczej

    g415333
    g313201

    Ustawianie zbieżności kół przednich

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 100 godzin
  • Sprawdź pochylenie i zbieżność kół przednich do wewnątrz.
  • Przygotowanie do ustawienia pochylenia lub zbieżności kół do wewnątrz

    1. Sprawdź i upewnij się, że ciśnienie w oponach kół przednich wynosi 0,82 bar.

    2. Umieść na fotelu operatora ciężar o masie równej masie ciała operatora korzystającego z tego pojazdu lub każ operatorowi usiąść na fotelu. Ciężar lub operator muszą pozostać w fotelu przez cały czas trwania procedury ustawiania.

    3. Na poziomej nawierzchni przetocz maszynę 2 do 3 m do tyłu po linii prostej, a następnie do przodu po linii prostej w początkowe miejsce. Pozwala to na ułożenie się zawieszenia w pozycji roboczej.

    Regulacja kąta pochylenia kół

    Narzędzia właściciela: klucz oczkowy, część Toro nr 132-5069; skontaktuj się z autoryzowanym dystrybutorem Toro.

    Important: Wyreguluj pochylenie kół jedynie wtedy, gdy korzystasz z przystawki z przodu lub jeżeli opony zużywają się nierównomiernie.

    1. Sprawdź pochylenie każdego koła; ustawienie pochylenia powinno być możliwie jak najbardziej zbliżone do neutralnego (zerowego).

      Note: Bieżniki opon powinny być ustawione równo na podłożu, aby ograniczyć nierównomierne ich zużycie.

    2. Jeżeli pochylenie kół wymaga regulacji, za pomocą klucza oczkowego przekręć pierścień na amortyzatorze, aby ustawić koło (Rysunek 43).

      g033218

    Regulacja zbieżności kół przednich

    Important: Przed dokonaniem regulacji zbieżności upewnij się, że pochylenie kół jest możliwie jak najbardziej zbliżone do zera; patrz rozdział Regulacja kąta pochylenia kół.

    1. Upewnij się, że opony przednie są skierowane na wprost.

    2. Zmierz odległość między obydwoma oponami kół przednich na wysokości osi z przedniej oraz tylnej strony kół przednich (Rysunek 44).

      g009235
    3. Jeżeli wynik pomiaru nie mieści się w zakresie od 0 do 6 mm, poluzuj nakrętki zabezpieczające na zewnętrznym końcu drążków kierowniczych (Rysunek 45).

      g033219
    4. Obracaj obie końcówki drążka, aby przesunąć przód opony do wewnątrz lub na zewnątrz.

    5. Po zakończeniu regulacji dokręć nakrętki zabezpieczające drążków kierowniczych.

    6. Upewnij się, że zapewniony jest pełen ruch skręcający kół w obu kierunkach.

    Sprawdzanie poziomu oleju w skrzyni biegów.

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 100 godzin
  • Sprawdź poziom oleju w skrzyni biegów.
    1. Wykręć korek wlewu oleju ze skrzyni biegów (Rysunek 46).

      Note: Poziom oleju w skrzyni biegów powinien sięgać dolnej krawędzi korka wlewu.

      g430551
    2. Jeżeli poziom oleju jest niski, zdejmij korek i dolej zalecanego oleju [zgodnie z Wymiana oleju w skrzyni biegów], dopóki nie zacznie wypływać przez otwór (Rysunek 46).

    3. Wkręć korek wlewu i dokręć go momentem 27–41 N∙m.

    Wymiana oleju w skrzyni biegów

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 100 godzin
  • Sprawdź skrzynię biegów pod kątem wycieków.
  • Co 800 godzin
  • Wymień olej w skrzyni biegów.
  • Typ płynu hamulcowego: Mobil 424

    Pojemność skrzyni biegów: 0,95 litra

    1. Umieść miskę pod korkiem spustowym (Rysunek 47).

      g430552
    2. Wykręć korek wlewu (Rysunek 47).

    3. Wykręć korek spustowy i poczekaj, aż spłynie cały olej.

    4. Wkręć korek spustowy i dokręć go momentem 12–19 N∙m.

    5. Napełniaj skrzynię biegów wskazanym olejem przez otwór wlewowy, dopóki jego nadmiar nie zacznie stamtąd wypływać.

    6. Wkręć korek wlewu i dokręć go momentem 27–41 N∙m.

    Konserwacja hamulców

    Kontrola hamulców

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 100 godzin
  • Sprawdź hamulce.
  • Important: Hamulce są podzespołem pojazdu o krytycznym znaczeniu dla bezpieczeństwa. Sprawdzaj je dokładnie w zalecanych odstępach czasu, aby zapewnić ich optymalne działanie i bezpieczeństwo.

    • Sprawdź klocki hamulcowe pod kątem zużycia i uszkodzeń. Wymień klocki hamulcowe, jeżeli grubość ich okładzin wynosi mniej niż 1,6 mm.

    • Sprawdź płytę kotwiącą i inne elementy pod kątem nadmiernego zużycia lub odkształceń. Wymień wszystkie odkształcone elementy.

    • Sprawdź poziom płynu hamulcowego, patrz rozdział Sprawdzenie poziomu płynu hamulcowego.

    Sprawdzenie poziomu płynu hamulcowego

    Częstotliwość serwisowaniaProcedura konserwacji
    Przed każdym użyciem lub codziennie
  • Sprawdź poziom płynu hamulcowego.Przed pierwszym uruchomieniem silnika sprawdź poziom płynu hamulcowego.
  • Typ płynu hamulcowego: DOT 3

    1. Unieś maskę, aby uzyskać dostęp do zbiornika i pompy układu hamulcowego (Rysunek 48).

      g033037
    2. Spójrz na oznaczenia poziomu płynu z boku zbiornika (Rysunek 49).

      Note: Poziom płynu powinien znajdować się powyżej poziomu minimalnego.

      g002136
    3. Jeżeli poziom płynu hamulcowego jest niski, wykonaj następujące czynności:

      1. Oczyść okolice korka wlewu płynu, a następnie odkręć korek (Rysunek 48).

      2. Wlewaj płyn hamulcowy DOT 3 do zbiornika, aż poziom płynu znajdzie się powyżej linii poziomu minimalnego (Rysunek 49).

        Note: Nie przepełnij zbiornika płynem hamulcowym.

      3. Załóż korek na zbiornik (Rysunek 48).

    4. Zamknij maskę.

    Wymiana płynu hamulcowego

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 1000 godzin
  • Wymień płyn hamulcowy.
  • Skontaktuj się z autoryzowanym dystrybutorem firmy Toro.

    Serwisowanie podwozia

    Regulacja zaczepów platformy ładunkowej

    Jeżeli zaczepy nie są właściwie wyregulowane, platforma ładunkowa może w trakcie jazdy wpadać w pionowe wibracje. Słupki zaczepów posiadają regulację w celu takiego ustawienia zaczepów, aby sztywno mocowały platformę do podwozia.

    1. Poluzuj przeciwnakrętkę na końcu słupka zaczepu (Rysunek 50).

      g002181
    2. Przekręć słupek zaczepu w prawo, aż będzie ściśle przylegał do haka zaczepu (Rysunek 50).

    3. Dokręć przeciwnakrętkę z momentem od 19,7 do 25,4 N∙m.

    4. Powtórz kroki od 1 do 3 dla zaczepu po drugiej stronie pojazdu.

    Czyszczenie

    Mycie maszyny

    Częstotliwość serwisowaniaProcedura konserwacji
    Przed każdym użyciem lub codziennie
  • Umyj maszynę.
  • Myj maszynę wedle potrzeb. Używaj w tym celu czystej wody, ewentualnie z dodatkiem łagodnego środka myjącego. Maszynę można myć szmatą.

    Important: Do czyszczenia maszyny nie używaj wody słonej lub wody z odzysku.

    Important: Stosowanie wody pod ciśnieniem do mycia pojazdu jest niezalecane. Woda pod ciśnieniem może uszkodzić instalację elektryczną lub wymyć niezbędny smar z punktów tarcia. Unikaj stosowania nadmiernej ilości wody, zwłaszcza w pobliżu tablicy rozdzielczej, silnika, sterowania silnika, ładowarki, tylnej części deski rozdzielczej oraz akumulatorów.

    Przechowywanie

    Bezpieczeństwo przy przechowywaniu

    • Zanim opuścisz stanowisko operatora, wyłącz maszynę, wyjmij kluczyk i zaczekaj, aż wszystkie ruchome części się zatrzymają. Przed przystąpieniem do regulacji, obsługi technicznej, czyszczenia lub przed przechowywaniem maszyny odczekaj aż ostygnie.

    • Obowiązkiem właściciela jest przeprowadzanie okresowej kontroli miejsc ładowania i przechowywania maszyny oraz weryfikacja procedur pod kątem ich zgodności z właściwymi wymaganiami.

    Przechowywanie maszyny

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 200 godzin
  • Sprawdź hamulec główny i postojowy.
  • Co 400 godzin
  • Wzrokowo sprawdź, czy klocki hamulcowe nie są zużyte.
    1. Zaparkuj maszynę na równej nawierzchni, wyłącz ją i wyjmij kluczyk zapłonu.

    2. Usuń zabrudzenia i zanieczyszczenia z całej maszyny łącznie z zewnętrzną częścią obudowy silnika.

      Important: Maszynę można myć łagodnym detergentem i wodą. Do mycia maszyny nie należy używać wody pod wysokim ciśnieniem. Myjka ciśnieniowa może uszkodzić układ elektryczny lub zmyć smar niezbędny w punktach tarcia. Unikaj stosowania nadmiernej ilości wody, zwłaszcza w pobliżu panelu sterowania, świateł, silnika i akumulatora.

    3. Sprawdź hamulce; patrz Kontrola hamulców.

    4. Sprawdź ciśnienie w oponach; patrz Sprawdzanie ciśnienia w oponach.

    5. Sprawdzić i dokręcić wszystkie śruby, nakrętki i wkręty. Napraw lub wymień wszystkie części, które są uszkodzone.

    6. Pomaluj wszystkie porysowane i gołe powierzchnie metalowe.

      Note: Lakier można kupić u autoryzowanego dealera marki Toro.

    7. Przykryj urządzenie w sposób, który pozwoli ją ochronić i utrzymać w czystości.

    Przechowywanie akumulatoraWymagania

    Note: Przy przechowywaniu nie ma konieczności wyjmowania akumulatorów z maszyny.

    Poniższa tabela zawiera wymagania dot. temperatury przy przechowywaniu:

    Wymagania dot. temperatury przy przechowywaniu

    Temperatura przechowywaniaCzas przechowywania
    od 45°C do 55°C1 tydzień
    od 25°C do 45°C 3 tygodnie
    od -20°C do 25°C52 tygodnie

    Important: Temperatury wykraczające poza podane zakresy powodują uszkodzenie akumulatorów.Temperatura przechowywania akumulatorów ma wpływ na długość ich okresu eksploatacji. Długookresowe przechowywanie w skrajnej temperaturze spowoduje skrócenie żywotności akumulatora. W przypadku temperatury powyżej 25°C maszynę można przechowywać nie dłużej niż przez czas podany w tabeli.

    • Przed przechowywaniem maszyny naładuj lub rozładuj akumulatory tak, aby były naładowane na poziomie od 40% do 60%.

      Note: 50% naładowania to optymalny poziom zapewniający maksymalną trwałość akumulatora. Przechowywanie akumulatorów naładowanych w 100% skraca ich trwałość.Jeśli przewidujesz, że maszyna będzie przechowywana przez dłuższy czas, naładuj akumulatory do około 60%.

    • Co 6 miesięcy magazynowania należy sprawdzić poziom naładowania akumulatora i zadbać o to, aby wynosił on od 40% do 60%. Jeśli stan naładowania wynosi poniżej 40%, naładuj akumulatory do poziomu od 40% do 60%.

    • Po naładowaniu akumulatorów należy odłączyć ładowarkę akumulatorów od zasilania.

    • Pozostawiona w stanie podłączonym ładowarka wyłączy się samoczynnie po pełnym naładowaniu akumulatorów i włączy się dopiero po jej odłączeniu i ponownym podłączeniu.
