Kit de elevador elétrico da plataforma

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desligue o motor e retire a chave.

4. Com a alavanca em qualquer um dos lados da plataforma de carga, eleve a plataforma (Figura 1).



   Figura 1

   1. Alavanca
   2. Barra de apoio
   3. Ranhura do entalhe

5. Empurre a barra de apoio para a ranhura do entalhe para prender a plataforma (Figura 2).

   Aviso

   Uma plataforma elevada pode cair e ferir pessoas que estejam a trabalhar debaixo dela.

   • Antes de se meter sob a plataforma, acione a barra de apoio para a fixar.

   • Antes de elevar a plataforma, descarregue o material que lá se encontre.



   Figura 2

   1. Ranhura do entalhe
   2. Barra de apoio

6. Retire as quatro porcas flangeadas que prendem os suportes da barra do trinco ao lado inferior da plataforma (Figura 3).



   Figura 3

   1. Plataforma
   2. Barra do trinco
   3. Porca flangeada

7. Retire e guarde a barra do trinco e trincos.

Peças necessárias para este passo:

Realize a instalação do suporte da caixa na parte inferior da caixa.

1. Retire os dois parafusos mais à esquerda (5/16 x ¾ pol.) que prendem o suporte superior da caixa à caixa (Figura 4).



   Figura 4

   1. Parafusos (5/16 x ¾ pol.)
   2. Suporte superior da caixa
   3. Suporte inferior da caixa

2. Retire os dois parafusos mais à esquerda (5/16 x ¾ pol.) que prendem o suporte inferior da caixa à caixa (Figura 4).

   Note: Guarde os 4 parafusos para instalação.

3. Alinhe o suporte exterior do elevador (o suporte com as flanges curtas) com os furos exteriores nos suportes superior e inferior da caixa (Figura 5).



   Figura 5

   1. Suporte externo do elevador (flanges curtas)
   2. Parafusos (5/16 x ¾ pol.)
   3. Suporte interno do elevador (flanges compridas)

4. Prenda o suporte exterior da caixa à caixa utilizando os dois parafusos que removeu no passo 1 e aperte os parafusos manualmente (Figura 5).

5. Alinhe o suporte interior do elevador (o suporte com as flanges compridas) com os furos interiores nos suportes superior e inferior da caixa (Figura 5).

6. Prenda o suporte interior da caixa à caixa com os dois parafusos que removeu no passo 2 e aperte os parafusos manualmente (Figura 5).

7. Insira o parafuso de cabeça sextavada (5/16 x 5½ pol.) através do furo 8 mm no suporte interior da caixa (flanges compridas), estrutura da caixa e o suporte exterior do elevador da caixa (flanges curtas) como se mostra na Figura 6.



   Figura 6

   1. Porcas de bloqueio (5/16 pol.)
   2. Furo 8 mm (5/16 pol.)
   3. Parafuso de cabeça sextavada (5/16 x 5½ pol.)

8. Prenda o parafuso com a porca flangeada (5/16 pol.) manualmente (Figura 6).

Peças necessárias para este passo:

Número de série da máquina 411600000 e posterior

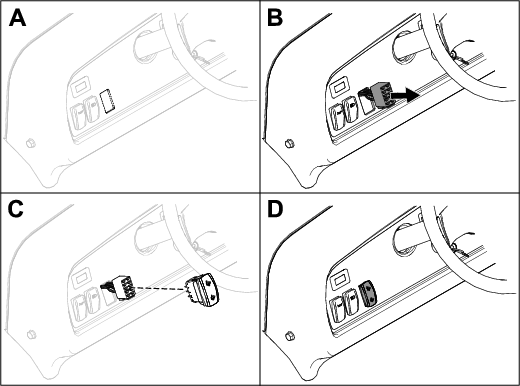

1. Corte a abertura no autocolante do painel de instrumentos para o interruptor (caixa A de Figura 8).

2. Instale o conector do interruptor através da abertura no painel de instrumentos (caixa B da Figura 8).

3. Instale o interruptor no conector do interruptor (caixa C da Figura 8).

4. Certifique-se de que o interruptor está devidamente orientado (caixa D da Figura 8).

Figura 8

Peças necessárias para este passo:

1. Alinhe o furo no ponto de montagem inferior do acionador do elevador com os furos nos suportes montados no chassis (Figura 9).

2. Fixe o acionador do elevador aos suportes montados no chassis com o passador de forquilha (2¼ pol.) e o contrapino (Figura 9).



   Figura 9

   1. Acionador do elevador
   2. Suportes montados no chassis
   3. Passador de forquilha (2¼ pol.)
   4. Contrapino

3. Ligue o conector elétrico de duas tomadas da cablagem traseira da máquina ao conector de dois pinos do acionador do elevador (Figura 10).

   Note: O conector elétrico de duas tomadas da cablagem traseira encontra-se perto da cobertura do controlo elétrico.



   Figura 10

   1. Conector elétrico de duas tomadas (cablagem traseira)
   2. Conector de dois pinos (acionador do elevador)
   3. Cobertura do controlo elétrico
   4. Acionador do elevador

4. Ligue o terminal negativo da bateria à bateria.

5. Pressione a aleta superior do interruptor do elevador da caixa para estender o acionador (Figura 7).

   Note: Se o acionador do elevador não estender, pressione a outra aleta do interruptor.

6. Alinhe a aleta superior para a posição das 12 horas e insira o interruptor do elevador da caixa na abertura no painel de instrumentos (Figura 7).

   Note: O interruptor deve encaixar e ficar fixo no sítio.

7. Pressione a aleta superior do interruptor do elevador da caixa para estender a barra do acionamento da elevação até que o furo na barra fique alinhado com os furos nos suportes de elevação interior e exterior (Figura 11).

   Note: Selecione o conjunto de furos no suporte para as máquinas a gasóleo e a gasolina; consulte para obter a localização dos furos desta máquina.



   Figura 11

   1. Porca de bloqueio (½ pol.)
   2. Furo de 12,7 mm para o parafuso de cabeça sextavada
   3. Parafuso de cabeça sextavada (½ x 5½ pol.)
   4. Contrapino
   5. Barra do acionador do elevador
   6. Furo de 12,7 mm do passador de forquilha
   7. Passador de forquilha (3½ pol.)

8. Fixe a barra do acionador do elevador aos suportes do elevador com o passador de forquilha (3½ pol.) e o contrapino (Figura 11).

   Note: Aperte a porca e porca flangeada até ficarem presas.

9. Aperte os quatro parafusos (5/16 x ¾ pol.) que prende os suportes interno e externo do elevador à caixa (Figura 5) com 15 a 16,6 N·m.

10. Alinhe o parafuso de cabeça sextavada (½ x 5½ pol.) através dos restantes furos de 12,7 mm nos suportes interior e exterior do elevador (Figura 11) e prenda com uma porca de bloqueio (½ pol.) até que a porca esteja fixa.

11. Aperte a porca flangeada que prende o parafuso (5/16 pol.) até que fique fixa (Figura 6).

1. Retire o perno de gancho e anilha que prende a barra de apoio à parte inferior da caixa (Figura 12).



   Figura 12

   1. Anilha
   2. Contrapino
   3. Ranhura (estrutura)
   4. Furo da plataforma
   5. Barra de apoio

2. Deslize a barra de apoio para a frente para a remover do suporte na estrutura (Figura 12).

   Note: Guarde os componentes da barra de apoio para futura utilização.

   Note: Se o elevador da caixa elétrica for alguma ver removido, instale a barra de apoio e de trinco utilizando os dispositivos de fixação existentes e o suporte da barra de apoio.

1. Rode a chave na ignição para a posição LIGAR.

2. Empurre a parte superior do interruptor para elevar a plataforma.

Empurre a parte inferior do interruptor para baixar a plataforma.

Note: O acionador pode causar uma ligeira deformação na caixa depois de ter sido totalmente descida e antes da embraiagem do acionador engatar. Liberte o interruptor quando ouvir um ruído de roquete.

1. Apoie a caixa com equipamento de elevação.

2. Remova o perno de gancho e o passador de forquilha que prendem a barra do acionador aos suportes interior e exterior do elevador (Figura 11).

3. Incline a plataforma totalmente para cima.

4. Rode o acionador para a frente.

5. Retire o filtro de ar e faça a manutenção, consoante o necessário; consulte o Manual do utilizador da máquina.

6. Instale o filtro de ar; consulte o Manual do utilizador da máquina.

7. Desça a plataforma e alinhe o acionador do elevador com os suportes do elevador (Figura 11).

8. Prenda o acionador do elevador com os suportes do elevador com o passador de forquilha e contrapino (Figura 11).
