Souprava elektrického zdvihu korby

1. Zaparkujte vozidlo na rovné ploše.

2. Zatáhněte parkovací brzdu.

3. Vypněte motor a vyjměte klíč.

4. Zvednutím páky na kterékoli straně nákladní korby vozidla zvedněte korbu (Obrázek 1).



   Obrázek 1

   1. Páka
   2. Vzpěra
   3. Aretační výřez

5. Přitáhnutím vzpěry do aretačního výřezu korbu zajistěte (Obrázek 2).

   Důležité upozornění

   Zvednutá korba může spadnout a zranit osoby pracující pod ní.

   • Před zahájením práce pod korbou ji vždy zajistěte vzpěrou ve zvednuté poloze.

   • Před zvednutím korby z ní vyložte veškerý materiál.



   Obrázek 2

   1. Aretační výřez
   2. Vzpěra

6. Demontujte 4 přírubové matice, jež upevňují konzoly táhla západky ke spodní části korby (Obrázek 3).



   Obrázek 3

   1. Korba
   2. Táhlo západky
   3. Přírubová matice

7. Demontujte táhlo západky a západky a uschovejte je.

Díly potřebné k provedení tohoto kroku:

Namontujte konzolu korby na spodní stranu korby.

1. Demontujte 2 šrouby zcela vlevo (5/16" x ¾"), které připevňují horní opěru korby ke korbě (Obrázek 4).



   Obrázek 4

   1. Šrouby (5/16" x ¾")
   2. Horní opěra korby
   3. Spodní opěra korby

2. Demontujte 2 šrouby zcela vlevo (5/16" x ¾"), které připevňují spodní opěru korby ke korbě (Obrázek 4).

   Note: Čtyři šrouby uschovejte pro pozdější montáž.

3. Vyrovnejte levou vnější konzolu zdvihu (konzola s krátkými patkami) s vnějšími otvory v horní a spodní opěře korby (Obrázek 5).



   Obrázek 5

   1. Vnější konzola zdvihu (krátké patky)
   2. Šrouby (5/16" x ¾")
   3. Vnitřní konzola zdvihu (dlouhé patky)

4. Použitím 2 šroubů demontovaných v kroku 1 připevněte vnější konzolu zdvihu ke korbě, přičemž šrouby utáhněte jen rukou (Obrázek 5).

5. Vyrovnejte vnitřní konzolu zdvihu (konzola s dlouhými patkami) s vnitřními otvory v horní a spodní opěře korby (Obrázek 5).

6. Pomocí 2 šroubů demontovaných v kroku 2 připevněte vnitřní konzolu zdvihu ke korbě, přičemž šrouby utáhněte jen rukou (Obrázek 5).

7. Prostrčte šroub se šestihrannou hlavou (5/16" x 5½") 8mm otvorem (5/16") ve vnitřní konzole zdvihu (krátké patky) a konstrukci korby a vnější konzolou zdvihu korby (dlouhé patky), viz Obrázek 6.



   Obrázek 6

   1. Pojistné matice (5/16")
   2. Otvor 8 mm (5/16")
   3. Šroub s přírubovou hlavou (5/16" x 5½")

8. Rukou utáhněte šroub s přírubovou maticí (5/16") (Obrázek 6).

Díly potřebné k provedení tohoto kroku:

Výrobní číslo stroje 411600000 a následující

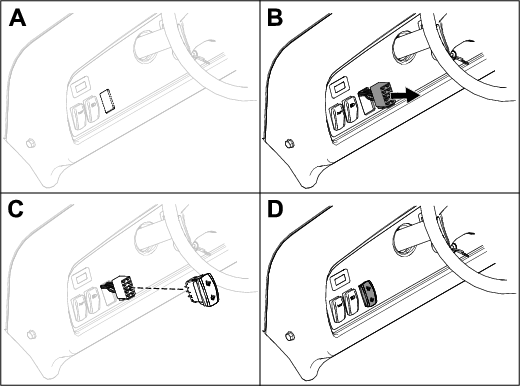

1. Vyřízněte otvor pro spínač na štítku na palubní desce (pole A, Obrázek 8).

2. Otvorem v přístrojovém panelu protáhněte konektor přepínače (pole B, Obrázek 8).

3. Připojte přepínač ke konektoru přepínače (pole C, Obrázek 8).

4. Přepínač musí být správně orientován (pole D, Obrázek 8).

Obrázek 8

Díly potřebné k provedení tohoto kroku:

1. Vyrovnejte otvor ve spodním montážním místě pro ovládací prvek zdvihu s otvory v montážních konzolách rámu (Obrázek 9).

2. Připevněte ovládací prvek zdvihu k montážním konzolám rámu pomocí vidlicového čepu (2¼") a závlačky (Obrázek 9).



   Obrázek 9

   1. Ovládací prvek zdvihu
   2. Montážní konzoly rámu
   3. Vidlicový čep (2¼")
   4. Závlačka

3. Připojte 2zdířkový elektrický konektor zadního kabelového svazku stroje k 2pólovému konektoru ovládacího prvku zdvihu (Obrázek 10).

   Note: Dvouzdířkový elektrický konektor zadního kabelového svazku se nachází vedle krytu elektrického ovládání.



   Obrázek 10

   1. 2zdířkový elektrický konektor (zadní kabelový svazek)
   2. 2pólový konektor (ovládací prvek zdvihu)
   3. Kryt elektrického ovládání
   4. Ovládací prvek zdvihu

4. Připojte zápornou svorku akumulátoru k akumulátoru.

5. Přepnutím horní plošky přepínače zdvihu korby vysuňte ovládací prvek (Obrázek 7).

   Note: Pokud se ovládací prvek zdvihu nevysune, stiskněte druhou plošku přepínače.

6. Vyrovnejte horní plošku v poloze 12 hodin a přepínač zdvihu zasuňte do otvoru v panelu (Obrázek 7).

   Note: Přepínač se musí v poloze zacvaknout a zajistit.

7. Stisknutím horní plošky přepínače zdvihu korby vysuňte tyč ovládacího prvku zdvihu tak, aby se vyrovnal otvor v tyči s otvory ve vnitřní a vnější konzole zdvihu (Obrázek 11).

   Note: V konzole zvolte řadu otvorů pro benzínové a naftové stroje. Poloha otvoru pro tento stroj viz .



   Obrázek 11

   1. Pojistná matice (½")
   2. 12,7mm otvor pro šroub se šestihrannou hlavou
   3. Šroub s přírubovou hlavou (½" x 5½")
   4. Závlačka
   5. Tyč ovládacího prvku zdvihu
   6. 12,7mm (½") otvor pro vidlicový čep
   7. Vidlicový čep (3½")

8. Připevněte tyč ovládacího prvku zdvihu ke konzolám zdvihu pomocí vidlicového čepu (3½") a závlačky (Obrázek 11).

   Note: Utáhněte pojistnou matici a přírubovou matici tak, aby byly přitaženy.

9. Utáhněte 4 šrouby (5/16" x ¾"), jež připevňují vnitřní a vnější konzoly zdvihu ke korbě (Obrázek 5), na utahovací moment 15 až 16,6 Nm.

10. Prostrčte šroub se šestihrannou hlavou (½" x 5½") zbývajícími 12,7mm (½") otvory ve vnitřní a vnější konzole zdvihu (Obrázek 11) a zajistěte jej pojistnou maticí (½") tak, aby byla matice přitažena.

11. Utáhněte přírubovou matici upevňující šroub (5/16") tak, aby byla přitažena (Obrázek 6).

1. Vyjměte závlačku a podložku, jež zajišťují vzpěru na spodní části korby (Obrázek 12).



   Obrázek 12

   1. Podložka
   2. Závlačka
   3. Drážka (rám)
   4. Otvor korby
   5. Vzpěra

2. Posunutím vzpěry dopředu ji vyjměte z konzoly na rámu (Obrázek 12).

   Note: Součásti vzpěry uschovejte pro budoucí použití.

   Note: Pokud v budoucnu demontujete elektrický zdvih korby, namontujte zpět vzpěru a táhlo západky pomocí stávajících upevňovacích prvků a konzoly vzpěry.

1. Otočte klíčový přepínač do ZAPNUTé polohy.

2. Stiskem horní části přepínače korbu zvednete.

Stiskem spodní části přepínače korbu sklopíte.

Note: Ovládací prvek může zapříčinit mírnou deformaci korby poté, kdy se korba zcela sklopí, a předtím, než se sepne spojka ovládacího prvku. Pokud uslyšíte hrkání, přepínač uvolněte.

1. Zabezpečte korbu pomocí zvedacího zařízení.

2. Vyjměte závlačku a vidlicový čep, jež upevňují tyč ovládacího prvku k vnitřním a vnějším konzolám zdvihu (Obrázek 11).

3. Zvedněte korbu do maximální výšky.

4. Otočte ovládací prvek dopředu.

5. Vyjměte vzduchový filtr a podle potřeby proveďte jeho údržbu; viz provozní příručka stroje.

6. Namontujte vzduchový filtr; viz provozní příručka stroje.

7. Sklopte korbu a vyrovnejte ovládací prvek zdvihu s konzolami zdvihu (Obrázek 11).

8. Připevněte ovládací prvek zdvihu ke konzolám zdvihu pomocí vidlicového čepu a závlačky (Obrázek 11).
