Комплект подъема платформы с электроприводом

1. Установите машину на ровной поверхности.

2. Включите стояночный тормоз.

3. Выключите двигатель и извлеките ключ из замка зажигания.

4. Поднимите рычаг с любой стороны грузовой платформы и поднимите платформу вверх (Рисунок 1).



   Рисунок 1

   1. Рычаг
   2. Опорная стойка
   3. Фиксирующий паз

5. Вставьте опорную стойку в фиксирующий паз для удерживания кузова (Рисунок 2).

   Предупреждение

   Падение поднятого кузова может стать причиной тяжелых травм у людей, работающих под ним.

   • Прежде чем выполнять работу под кузовом, обязательно установите опорную стойку, чтобы удерживать кузов в поднятом положении.

   • Прежде чем поднимать кузов удалите из него весь загруженный материал.



   Рисунок 2

   1. Фиксирующий паз
   2. Опорная стойка

6. Отверните 4 фланцевые гайки крепления кронштейнов штоков защелки к нижней части платформы (Рисунок 3).



   Рисунок 3

   1. Кузов
   2. Шток защелки
   3. Фланцевая гайка

7. Снимите и сохраните шток защелки и защелки.

Детали, требуемые для этой процедуры:

Выполните установку кронштейна платформы в нижней части платформы.

1. Выверните 2 крайних левых болта (5/16 x ¾ дюйма), которые крепят верхнюю поперечину кузова к кузову (Рисунок 4).



   Рисунок 4

   1. Болты (5/16 x ¾ дюйма)
   2. Верхняя поперечина кузова
   3. Нижняя поперечина кузова

2. Выверните 2 крайних левых болта (5/16 x ¾ дюйма), которые крепят нижнюю поперечину кузова к кузову (Рисунок 4).

   Note: Сохраните 4 болта для последующей установки.

3. Совместите левый наружный подъемный кронштейн (кронштейн с короткими фланцами) с наружными отверстиями в верхней и нижней поперечинах кузова (Рисунок 5).



   Рисунок 5

   1. Наружный подъемный кронштейн (короткие фланцы)
   2. Болты (5/16 x ¾ дюйма)
   3. Внутренний подъемный кронштейн (длинные фланцы)

4. Прикрепите наружный подъемный кронштейн к платформе с помощью 2 болтов, снятых при выполнении действий, описанных в пункте 1, и затяните болты от руки (Рисунок 5).

5. Совместите внутренний подъемный кронштейн (кронштейн с длинными фланцами) с внутренними отверстиями в верхней и нижней поперечинах кузова (Рисунок 5).

6. Прикрепите внутренний подъемный кронштейн к платформе с помощью 2 болтов, снятых при выполнении действий, описанных в пункте 2, и затяните болты от руки (Рисунок 5).

7. Вставьте болт с шестигранной головкой (5/16 x 5½ дюйма) через отверстие диаметром 8 мм (5/16 дюйма) во внутреннем подъемном кронштейне (длинные фланцы), конструкцию кузова и наружный подъемный кронштейн кузова (короткие фланцы), как показано на Рисунок 6.



   Рисунок 6

   1. Контргайки (на 5/16 дюйма)
   2. Отверстие диаметром 8 мм
   3. Болт с шестигранной головкой (5/16 x 5½ дюйма)

8. Затяните вручную болт с фланцевой гайкой (5/16 дюйма) (Рисунок 6).

Детали, требуемые для этой процедуры:

Машина с серийным номером 411600000 и выше

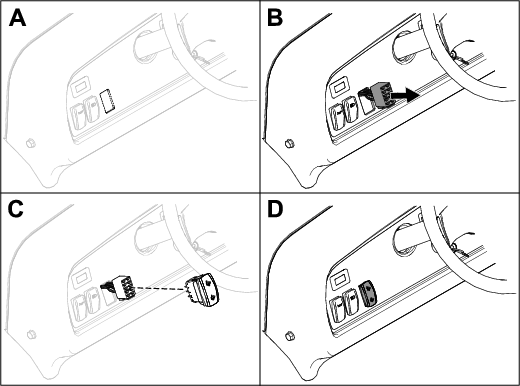

1. Вырежьте отверстие в наклейке на приборной панели для переключателя (вид А на Рисунок 8).

2. Вставьте разъем переключателя через отверстие в приборной панели (вид В на Рисунок 8).

3. Установите переключатель в разъем переключателя (вид С на Рисунок 8).

4. Убедитесь в правильной ориентации переключателя (вид D на Рисунок 8).

Рисунок 8

Детали, требуемые для этой процедуры:

1. Совместите отверстие в нижней точке крепления для привода подъема с отверстиями в крепежных кронштейнах ходовой части (Рисунок 9).

2. Прикрепите привод подъема к крепежным кронштейнам ходовой части с помощью шплинтуемого штифта (2¼ дюйма) и шплинта (Рисунок 9).



   Рисунок 9

   1. Привод подъема
   2. Крепежные кронштейны ходовой части
   3. Шплинтуемый штифт (2¼ дюйма)
   4. Шплинт

3. Подсоедините 2-гнездовой электрический разъем заднего жгута проводов машины к 2-штыревому разъему привода подъема (Рисунок 10).

   Note: 2-гнездовой электрический разъем заднего жгута проводов расположен рядом с крышкой электрической системы управления.



   Рисунок 10

   1. 2-гнездовой электрический разъем (задний жгут проводов)
   2. 2-штыревой разъем (привод подъема)
   3. Крышка электрической системы управления
   4. Привод подъема

4. Подсоедините отрицательную клемму к аккумуляторной батарее.

5. Нажмите верхнюю часть переключателя подъема платформы, чтобы выдвинуть привод (Рисунок 7).

   Note: Если привод подъема не выдвигается, нажмите другую часть переключателя.

6. Совместите верхнюю часть переключателя с положением «12 часов» и вставьте переключатель подъема платформы в отверстие приборной панели (Рисунок 7).

   Note: Переключатель должен зафиксироваться на своем месте с щелчком.

7. Нажмите верхнюю часть переключателя подъема платформы, чтобы выдвинуть шток привода подъема так, чтобы отверстие в штоке совпало с отверстиями внутреннего и наружного подъемных кронштейнов (Рисунок 11).

   Note: Выберите набор отверстий в кронштейне для машин с бензиновым и дизельным двигателем; см. , где указаны расположения отверстий для вашей машины.



   Рисунок 11

   1. Контргайка (½ дюйма)
   2. Отверстие 12,7 мм для болта с шестигранной головкой
   3. Болт с шестигранной головкой (½ x 5½ дюйма)
   4. Шплинт
   5. Шток привода подъема
   6. Отверстие 12,7 мм для шплинтуемого штифта
   7. Шплинтуемый штифт (3½ дюйма)

8. Прикрепите шток привода подъема к подъемным кронштейнам с помощью шплинтуемого штифта (3½ дюйма) и шплинта (Рисунок 11).

   Note: Надежно затяните контргайку и фланцевую гайку.

9. Затяните 4 болта (5/16 x ¾ дюйма), которые крепят внутренний и наружный подъемные кронштейны к кузову (Рисунок 5), с моментом от 15 до 16,6 Н•м.

10. Проденьте болт с шестигранной головкой (½ х 5½ дюйма) через оставшиеся отверстия диаметром 12,7 мм во внутреннем и наружном подъемных кронштейнах (Рисунок 11) и закрепите его контргайкой (½ дюйма), плотно затянув ее.

11. Надежно затяните фланцевую гайку крепления болта (5/16 дюйма) (Рисунок 6).

1. Снимите шплинт и шайбу крепления опорной стойки к нижней части платформы (Рисунок 12).



   Рисунок 12

   1. Шайба
   2. Шплинт
   3. Паз (рама)
   4. Отверстие кузова
   5. Опорная стойка

2. Сдвиньте опорную стойку вперед, чтобы снять ее с кронштейна на раме (Рисунок 12).

   Note: Сохраните опорную стойку для дальнейшего использования.

   Note: Если электрический привод подъема кузова будет когда-либо сниматься, снова установите опорную стойку и шток защелки, используя имеющиеся крепежные детали и кронштейн опорной стойки.

1. Поверните пусковой переключатель в положение Вкл..

2. Для подъема платформы нажмите на верхнюю часть переключателя.

Для опускания платформы нажмите на нижнюю часть переключателя.

Note: Привод может вызвать небольшую деформацию платформы после ее полного опускания и до включения муфты привода. Отпустите переключатель, когда услышите шум храпового механизма.

1. Поддерживайте платформу подъемным оборудованием.

2. Снимите шплинт и шплинтуемый штифт, которые крепят шток привода к внутреннему и наружному подъемным кронштейнам (Рисунок 11).

3. Отклоните платформу до упора вверх.

4. Поверните привод вперед.

5. Снимите воздухоочиститель и произведите его техническое обслуживание в соответствии с требованиями; см. Руководство оператора для машины.

6. Установите воздухоочиститель; см. Руководство оператора для машины.

7. Опустите платформу и совместите привод подъема с подъемными кронштейнами (Рисунок 11).

8. Прикрепите привод подъема к подъемным кронштейнам с помощью шплинтуемого штифта и шплинта (Рисунок 11).
