安全
安全和指示标签
 |
任何潜在危险区附近均贴有操作员清晰可见的安全标贴和说明。更换受损或丢失的标贴。 |
安装
Note: 请根据正常操作位置确定机器的左右侧。
准备机器
安装货斗升降支架
此程序中需要的物件：
| 外侧升降支架（短法兰） | 1 |
| 内侧升降支架（长法兰） | 1 |
| 六角头螺栓（5/16 x 5½ 英寸） | 1 |
| 凸缘螺母 （5/16 英寸） | 1 |
在货斗底部进行货斗支架安装。
-
拆下将上货斗支柱固定至货斗的最左边的 2 个螺栓（5/16 x 3/4 英寸）(图 4)。
-
拆下将下货斗支柱固定至货斗的最左边的 2 个螺栓（5/16 x 3/4 英寸）(图 4)。
Note: 保留 4 个螺栓供安装之用。
-
将左外侧升降支架（带短法兰的支架）与上、下货斗支柱中的外侧孔对齐 (图 5)。
-
使用您在第 1步中拆下的 2 个螺栓将外侧升降支架固定到货斗上，然后用手拧紧螺栓（图 5）。
-
将内侧升降支架（带长法兰的支架）与上、下货斗支柱中的内侧孔对齐（图 5）。
-
使用您在第 2步中拆下的 2 个螺栓将内侧升降支架固定到货斗上，然后用手拧紧螺栓（图 5）。
-
如 图 6所示，将六角头螺栓（5/16 x 5-1/2 英寸）通过 8mm（5/16 英寸）的孔插入内侧升降支架（长法兰）、货斗架构和外侧货斗升降支架（短法兰）中。
-
用凸缘螺母（5/16 英寸）固定螺栓并用手拧紧（图 6）。
安装开关
此程序中需要的物件：
| 开关 | 1 |
| 保险丝（15A）——仅限机器序列号 411599999 及以前 | 1 |
机器序列号 411599999 及以前
-
将负极电池端子与电池断开。
-

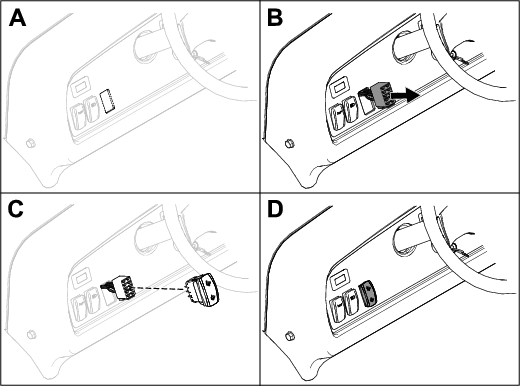

从转向塔右边、点火钥匙开关上边的仪表板上拆下栓塞（图 7）。
Note: 如果仪表中的孔已被使用，则量出最少 13mm（1/2 英寸），再在仪表中开一个 21 x 35 mm（27/32 x 1-15/32 英寸）的矩形孔。开孔时，切勿损伤仪表后面的现有组件。
-
将货斗升降开关插入仪表中的线束接头。
Note: 不要安装开关。
-
修剪保险丝片，使其与保险丝盒齐平。
-
将新保险丝（15A）安装到保险丝盒内的槽口中。
安装提升致动器
此程序中需要的物件：
| 提升致动器 | 1 |
| 柱销（3-1/2 英寸） | 1 |
| 柱销（2-1/4 英寸） | 1 |
| 发卡销 | 2 |
| 六角头螺栓（1/2 x 5½ 英寸） | 1 |
| 锁紧螺母 （½ 英寸） | 1 |
-
将提升致动器下安装支架点中的孔与机架安装支架中的孔对齐（图 9）。
-
使用柱销（2-1/4 英寸）和发卡销将提升致动器固定到机架安装支架上（图 9）。
-
将机器后线束的 2 插槽电气接头连接到提升致动器的 2 针接头（图 10）。
Note: 后线束的 2 插槽电气接头位于电气控制面板护罩附近。
-
将负极电池端子连接到电池。
-
按下货斗升降开关的上叶片，延伸致动器（图 7）。
Note: 如果提升致动器未延伸，则按下开关的另一个叶片。
-
将上叶片对准 12 点钟的位置，并将货斗升降开关插入仪表的开口中（图 7）。
Note: 开关应卡入并锁定到位。
-
按下货斗升降开关的上叶片，延伸提升致动器的杆，直到杆中的孔与内、外侧升降支架中的孔对齐（图 11）。
Note: 为汽油和柴油机型选择支架中的一组孔；参阅 了解该机器的孔位置。
-
使用柱销（3-1/2 英寸）和发卡销将提升致动器杆固定到升降支架上（图 11）。
Note: 拧紧锁紧螺母和凸缘螺母，直到它们紧贴在一起。
-
上紧将内、外侧升降支架固定到货斗（图 5）的 4 个螺栓（5/16 x 3/4 英寸）的扭矩至 15～16.6N∙m。
-
将六角头螺栓（1/2 x 5-1/2 英寸）穿过内、外侧升降支架（图 11）中剩余的 12.7mm（1/2 英寸）孔，并使用锁紧螺母（1/2 英寸）进行固定，直到螺母紧贴。
-
拧紧固定螺栓（5/16 英寸）的凸缘螺母，直到其紧贴在一起（图 6）。
操作
警告
在货斗升起的情况下驾驶机器可能导致机器更易倾倒或翻滚。如果在货斗升起的情况下操作机器，可能导致货斗架构受损。
-
货斗放下时才能操作机器。
-
清空货斗之后，将其放下。
警告
货斗的重量可能很大。手或身体的其他部位可能受到挤压。
放下货斗时，应确保您的手和身体的其他部位远离货斗。
Important: 听到棘轮声响后，表示货斗升降机已完全伸出或收回。切勿继续按开关。
升起货斗
-
将钥匙开关转至开启位置。
-
按开关顶部升起货斗。
放下货斗
按开关底部放下货斗。
Note: 在货斗被完全放下后以及致动器离合器接合前，致动器可能会导致货斗轻微变形。听到棘轮响后松开开关。
