Kosačka ® 560

Model No. 02657-Serial No. 407000000 and Up

Úvod

Táto ručne vedená kosačka s otočnými čepeľami je určená na používanie profesionálnymi najatými operátormi. Primárne je určená na kosenie trávy na udržiavaných trávnikoch v obytných alebo komerčných priestoroch. Používanie tohto výrobku na iné ako určené použitie môže byť nebezpečné pre vás a okolostojacich.

Tieto informácie si pozorne prečítajte, aby ste sa výrobok naučili správne ovládať a udržiavať a aby ste predchádzali zraneniam a poškodeniu výrobku. Zodpovedáte za správnu a bezpečnú obsluhu výrobku.

Na lokalite www.Toro.com získate informácie o bezpečnosti výrobkov, školiacich materiáloch týkajúcich sa prevádzky, príslušenstve a tiež pomoc pri hľadaní predajcu alebo registrácii výrobku.

Ak potrebujete servis, originálne diely od spoločnosti Toro alebo doplňujúce informácie, obráťte sa na autorizovaného servisného predajcu alebo zákaznícke stredisko spoločnosti Toro a pripravte si číslo modelu a sériové číslo vášho výrobku. Na Obrázok 1 je označené miesto na výrobku s číslom modelu a sériovým číslom. Čísla si zaznamenajte do poskytnutého priestoru.

Important: Prístup k informáciám o záruke, súčastiach a ďalším informáciám o produkte získate zoskenovaním kódu QR na štítku so sériovým číslom (ak sa nachádza na produkte) pomocou mobilného zariadenia.

g338220

Obrázok 1

  1. Umiestnenie čísla modelu a sériového čísla

Číslo modelu a sériové číslo si zaznamenajte do priestoru nižšie:

Táto príručka identifikuje potenciálne riziká. Bezpečnostné upozornenia sú označené symbolom (Obrázok 2), ktorý signalizuje, že v prípade nedodržania odporúčaných opatrení môže dôjsť k vážnemu zraneniu alebo smrti.

g000502

Obrázok 2

Symboly bezpečnostného upozornenia

V tejto príručke sa na zvýraznenie informácií používajú dve slová. Slovo Dôležité upriamuje pozornosť na špeciálne mechanické informácie a slovo Poznámka zdôrazňuje všeobecné informácie, ktoré si zaslúžia špeciálnu pozornosť.

Výrobok vyhovuje všetkým príslušným európskym smerniciam. Podrobnosti nájdete v samostatnom hárku so špecifickým vyhlásením o zhode (DOC).

Používanie alebo prevádzka motora na ľubovoľnom území pokrytom lesom, kríkmi alebo trávou porušuje odsek 4442 alebo 4443 zákona California Public Resource Code, ak nie je motor vybavený zachytávačom iskier definovaným v odseku 4442, ktorý sa udržiava v efektívnom prevádzkovom stave, prípadne ak nie je motor skonštruovaný, vybavený a udržiavaný na predchádzanie požiaru.

Priložená používateľská príručka k motoru obsahuje informácie o Agentúre na ochranu životného prostredia USA (EPA) a kalifornskej smernici týkajúcej sa kontroly emisií – emisné systémy, údržba a záruka. Náhradné diely možno objednávať od výrobcu motora.

Hrubý alebo čistý krútiaci moment: Hrubý alebo čistý krútiaci moment tohto motora bol laboratórne hodnotený výrobcom motora v súlade s organizáciou Society of Automotive Engineers (SAE) J1940 alebo J2723. V konfigurácii, ktorá spĺňa požiadavky na bezpečnosť, emisie a prevádzku, bude skutočný krútiaci moment motora tejto triedy kosačky výrazne nižší. Prečítajte si informácie od výrobcu motora, ktoré sú súčasťou dodávky stroja.

Nemanipulujte s bezpečnostnými zariadeniami v stroji ani ich nevypínajte a pravidelne kontrolujte ich správnu funkčnosť. Nepokúšajte sa nastavovať ani manipulovať s ovládačom otáčok motora. Mohlo by to spôsobiť nebezpečný prevádzkový stav, v dôsledku ktorého môže dôjsť k zraneniu osôb.

Dôležité upozornenie

KALIFORNIE

Dôležité upozornenie, poučka 65

Výfukový plyn z tohto výrobku obsahuje chemikálie, ktoré sú v štáte Kalifornia známe tým, že spôsobujú rakovinu, vrodené poruchy alebo iné reprodukčné poškodenie.

Používanie tohto produktu môže spôsobiť vystavenie pôsobeniu chemických látok, o ktorých je v štáte Kalifornia známe, že spôsobujú rakovinu a vrodené chyby alebo poškodzujú reprodukčné orgány.

Bezpečnosť

Tento stroj je navrhnutý v súlade s normami EN ISO 5395 a ANSI B71.4-2017.

Všeobecné bezpečnostné pokyny

Tento produkt môže odskakujúcimi predmetmi amputovať ruky a chodidlá. Vždy dodržiavajte všetky bezpečnostné pokyny, aby nedošlo k vážnemu zraneniu alebo usmrteniu osôb.

  • Pred naštartovaním motora si prečítajte, pochopte a dodržiavajte pokyny a výstrahy v tomto návode na obsluhu, ako aj na stroji a prídavných zariadeniach.

  • Nedávajte ruky ani nohy do blízkosti pohyblivých súčastí stroja ani pod stroj. Udržujte odstup od všetkých výstupných otvorov.

  • Pri prevádzke stroja musia byť všetky kryty a ostatné bezpečnostné ochranné zariadenia na stroji na mieste a správne funkčné.

  • Zabráňte okolostojacim a deťom zdržiavať sa v pracovnej oblasti. Nedovoľte, aby stroj obsluhovali deti. Obsluhu stroja smú vykonávať iba ľudia, ktorí sú zodpovední, kvalifikovaní, dôkladne ovládajú pokyny a sú fyzicky zdatní vykonávať tieto činnosti.

  • Pred vykonávaním údržby, dopĺňaním paliva alebo čistením zastavte stroj, vypnite motor a počkajte, kým sa úplne nezastavia všetky pohyblivé diely.

Nesprávne používanie alebo údržba tohto stroja môže mať za následok zranenie. S cieľom vyhnúť sa potenciálnemu zraneniu dodržiavajte tieto bezpečnostné pokyny a vždy venujte pozornosť bezpečnostnému výstražnému symbolu Graphic, ktorý znamená Pozor, Výstraha alebo Nebezpečenstvo – osobné bezpečnostné pokyny. Nedodržanie týchto pokynov môže zapríčiniť zranenie alebo smrť.

Bezpečnostné a inštrukčné štítky

Graphic

Operátor dobre vidí bezpečnostné štítky a pokyny, ktoré sú umiestnené v každom priestore s potenciálne hroziacim nebezpečenstvom. Poškodené alebo chýbajúce štítky nahraďte.
decal134-2137

134 – 2137

  1. Varovanie – prečítajte si používateľskú príručku, tento stroj nepoužívajte, ak ste neabsolvovali školenie.
  2. Riziko porezania/amputácie rúk čepeľou kosačky – pred vykonaním údržby najskôr odpojte kábel zapaľovacej sviečky.
  3. Riziko porezania/amputácie rúk čepeľou kosačky – nepribližujte sa k pohyblivým častiam, všetky kryty a štíty musia byť nasadené.
  4. Riziko odskakovania predmetov – okolostojace osoby musia byť v bezpečnej vzdialenosti. Predtým, než opustíte stroj, vypnite motor. Pred kosením odstráňte všetky nečistoty.
  5. Varovanie – používajte ochranu sluchu.
  6. Riziko porezania/amputácie chodidiel čepeľou kosačky – kosačku nepoužívajte smerom nahor a nadol svahmi, po svahoch koste zo strany na stranu. Pri cúvaní počas kosenia sa pozerajte smerom nadol a za seba.
decal94-8072

94 – 8072

  1. Varovanie – riziko porezania/amputácie rúk alebo chodidiel kosiacim mechanizmom.
decal111-8959

111 – 8959

  1. Sýtič
  2. Rýchlo
  3. Motor
  4. Pomaly
  5. Vypnutie motora
decal134-3333

134 – 3333

  1. Port na rýchle umývanie
decal133-8062

133 – 8062

Nastavenie

Important: Odstráňte a zlikvidujte ochrannú plastovú fóliu, ktorá zakrýva motor.

Montáž rukoväti

Diely potrebné na prevedenie tohoto kroku:

Spodné riadidlá (vľavo)2
Spodné riadidlá (vpravo)2
Upínacia doska2
Krátka skrutka2
Plochá podložka4
Poistná matica6
Vložka4
Dlhá skrutka4
Vrchná časť riadidla1
Zátka6

Dôležité upozornenie

Nesprávna montáž rukoväte môže poškodiť káble a ohroziť bezpečnosť prevádzky.

  • Pri montáži rukoväte dávajte pozor, aby ste nepoškodili káble.

  • Uistite sa, že káble sú vedené dovnútra rukoväte a nezachytávajú zadný deflektor.

  • Ak sa kábel poškodí, obráťte sa na svojho autorizovaného servisného predajcu.

  1. Odstráňte šesťhranné matice z 2 odkrytých skrutiek na vrchu plošiny.

  2. Nainštalujte spodné riadidlá na každú stranu hornej časti kosačky pomocou upínacej dosky a šesťhrannej poistnej matice odstránenej z kosačky v predchádzajúcom kroku (Obrázok 3).

    Note: Spodné rúrky rukoväte majú ohyb pozdĺž strednej časti; zaistite, aby boli rúrky namontované tak, aby ohnutá časť rúrky bola naklonená k zemi.

    g281281

    Obrázok 3

    Zobrazená ľavá strana

    1. Zátka
    2. Šesťhranná poistná matica
    3. Upínacia doska
    4. Spodná časť riadidla
    5. Odstráňte šesťhrannú maticu a nainštalujte sem spodné riadidlá.

  3. Nainštalujte spodnú časť vystuženia riadidiel na každú stranu kosačky pomocou skrutky, plochých vložiek na vnútornej a vonkajšej strane kosačky a poistnej matice (Obrázok 4).

    g281383

    Obrázok 4

    Zobrazená ľavá strana

    1. Šesťhranná poistná matica
    2. Plochá podložka
    3. Vystuženie riadidiel
    4. Skrutka

  4. Nainštalujte horné riadidlá a hornú časť vystuženia riadidiel na spodné riadidlá pomocou 3 vložiek, 2 skrutiek a 2 šesťhranných poistných matíc na každej strane (Obrázok 5).

    g281404

    Obrázok 5

    Zobrazená ľavá strana

    1. Skrutka
    2. Vložka
    3. Spodná časť riadidla
    4. Vrchná časť riadidla
    5. Vystuženie riadidiel
    6. Šesťhranná poistná matica
    7. Zátka

  5. Nainštalujte zátky na všetky odkryté matice riadidiel.

Montáž vaku na trávu

  1. Aby ste predišli nehodám, odstrihnite bielu stuhu pripevnenú na vaku na trávu a zlikvidujte ju.

  2. Do vaku na trávu vložte rám tak, že budete držať rukoväť nad vakom na trávu (Obrázok 6).

    g281417

    Obrázok 6

    1. Rámová rukoväť
    2. Vak na trávu

  3. Pripevnite plastové spony k rámu vaku na trávu. (Obrázok 7).

    g281418

    Obrázok 7

    1. Plastové spony

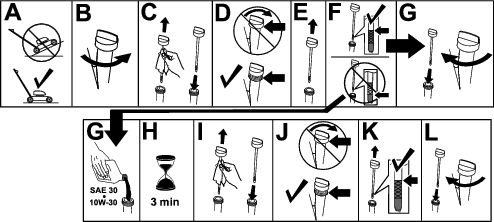

Doplňovanie oleja do motora

Important: Stroj sa nedodáva s olejom v motore. Pred naštartovaním naplňte motor olejom.

g235721

Obrázok 8

Súčasti stroja

g281445

Obrázok 9

  1. Kábel zapaľovacej sviečky
  2. Kryt motora
  3. Rukoväť navíjacieho štartéra
  4. Zátka plniaceho otvoru oleja/odmerka
  5. Zátka palivovej nádrže
  6. Páčka na ovládanie BBC
  7. Tlačidlo západky BBC
  8. Riadidlo
  9. Vzduchový filter
  10. Nastavovač výšky kosenia
  11. Trojrýchlostný volič prevodov
  12. Zadný deflektor
  13. Súprava vaku na trávu
  14. Regulátor otáčok motora
  15. Tyč pojazdu
ModelHmotnosťDĺžkaŠírkaVýška
0265766 kg175,5 cm58,6 cm103,9 cm
66 kg175,5 cm 3,9 cm

Obsluha

Pred prevádzkou

Bezpečnosť pred prevádzkou

Všeobecné bezpečnostné pokyny

  • Pred nastavením, servisom, čistením alebo skladovaním stroj vždy vypnite, počkajte, kým sa nezastaví pohyb všetkých pohyblivých častí, a nechajte stroj vychladnúť.

  • Oboznámte sa s bezpečnou prevádzkou zariadenia, ovládacími prvkami operátora a bezpečnostnými označeniami.

  • Skontrolujte, či sú namontované všetky kryty a bezpečnostné zariadenia, ako napr. deflektory a/alebo lapač trávy, a či správne fungujú.

  • Vždy skontrolujte stroj a uistite sa, že nie sú opotrebované ani poškodené čepele a skrutky čepelí.

  • Skontrolujte oblasť, v ktorej budete používať stroj, a odstráňte z nej všetky predmety, ktoré by mohli brániť v prevádzke stroja alebo od neho odskakovať.

  • Kontakt s pohybujúcou sa čepeľou môže spôsobiť vážne zranenie. Nevkladajte prsty pod plášť.

Bezpečnosť pri manipulácii s palivom

  • Palivo je mimoriadne horľavé a extrémne výbušné. Požiar alebo výbuch paliva môže popáliť vás a iné osoby a môže poškodiť majetok.

    • Zapáleniu paliva statickým výbojom zabránite umiestnením nádoby alebo stroja pred plnením priamo na zem a nie na vozidlo ani na iný predmet.

    • Palivovú nádrž napĺňajte v exteriéri, v otvorenom priestore, keď je motor studený. Utrite všetko rozliate palivo.

    • S palivom nemanipulujte počas fajčenia alebo keď sa v blízkosti nachádza otvorený oheň alebo iskry.

    • Kým je motor spustený alebo horúci, neskladajte palivový uzáver ani nedopĺňajte palivo do palivovej nádrže.

    • Pri rozliatí paliva sa nepokúšajte štartovať motor. Zabráňte vytvoreniu zápalného zdroja, pokým sa nerozptýlia palivové výpary.

    • Palivo skladujte v schválenej nádobe a uchovávajte ho mimo dosahu detí.

  • Palivo je po požití škodlivé alebo smrteľné. Dlhodobé vystavenie výparom môže spôsobiť vážne zranenia a ochorenia.

    • Vyhnite sa dlhodobému vdychovaniu výparov.

    • Rukami a tvárou sa nepribližujte k dýze ani otvoru palivovej nádrže.

    • Palivo uchovávajte mimo očí a pokožky.

Plnenie palivovej nádrže

TypBezolovnatý benzín
Minimálne oktánové číslo87 (USA) alebo 91 (mimo USA si vyhľadajte oktánové číslo)
EtanolNie viac ako 10 % podľa objemu
MetanolŽiadne
MTBE (metyltercbutyléter)Menej ako 15 % podľa objemu
OlejNepridávajte do paliva

Používajte len čisté čerstvé (nie staršie ako 30 dní) palivo z renomovaného zdroja.

Important: Na obmedzenie problémov so štartovaním pridajte do čerstvého paliva stabilizátor/kondicionér paliva podľa pokynov výrobcu daného stabilizátora/kondicionéra paliva.

Dodatočné informácie nájdete v používateľskej príručke k motoru.

Naplňte palivovú nádrž, ako je znázornené na Obrázok 10.

g230458

Obrázok 10

Kontrola hladiny motorového oleja

Servisný intervalPostup pri údržbe
Pri každom použití alebo denne
  • Skontrolujte hladinu motorového oleja.
    		•

    Important: Ak je hladina oleja v motore príliš nízka alebo vysoká a spustíte motor, môžete ho poškodiť.

    g235721

    Obrázok 11

    Nastavenie výšky kosenia

    Nebezpečie

    Pri nastavení výšky kosenia sa môžete rukami dostať do kontaktu s pohybujúcou sa čepeľou, čo môže spôsobiť zranenie.

    • Skôr než nastavíte výšku kosenia, vypnite motor a počkajte, kým sa nezastavia všetky pohyblivé časti.

    • Pri nastavovaní výšky kosenia nevkladajte prsty pod plášť.

    Výstraha

    Ak bol motor spustený, výfuk bude horúci a môžete sa na ňom vážne popáliť.

    Nepribližujte sa k horúcemu výfuku.

    Nastavenie výšky kosenia

    1. Uchopte páku na nastavenie výšky kosenia a potiahnite ju do strany, aby ste ju uvoľnili zo zarážky (Obrázok 12).

      g281589

      Obrázok 12

      1. Páka na nastavenie výšky kosenia

    2. Zatlačením páky dopredu znížite výšku kosenia alebo potiahnutím dozadu naopak výšku kosenia zvýšite (Obrázok 12).

    3. Uvoľnite páčku v požadovanej polohe a uistite sa, že pevne zapadla do 1 zo 7 nastavovacích zarážok (Obrázok 12).

      Nastavenie výškyVýška kosenia
      113,0 mm
      220,8 mm
      328,7 mm
      436,5 mm
      544,3 mm
      652,2 mm
      760,0 mm

    Nastavenie výšky kosenia pomocou funkcie Matchcut

    Ďalších 6 nastaviteľných výšok je možné dosiahnuť pomocou funkcie nastavenia matchcut. Táto funkcia umožňuje nastavenie výšky dosky voliča kosenia o polovicu nastavenia.

    1. Uvoľnite prídržnú skrutku dosky voliča pomocou imbusového kľúča (Obrázok 13).

      g281591

      Obrázok 13

      1. Prídržná skrutka
      2. Nastavovač funkcie matchcut

    2. Otočte nastavovač funkcie matchcut o 180° (Obrázok 13 a Obrázok 14).

      Note: V spodnej časti dosky voliča sa zobrazí indikátor, ktorý zvýrazní, kedy je nastavená funkcia matchcut.

      g281590

      Obrázok 14

      1. Indikátor funkcie matchcut
      2. Doska voliča
      3. Nastavovač funkcie matchcut

    3. Utiahnite prídržnú skrutku dosky voliča, aby ste zaistili výšku kosenia dosky voliča na mieste.

      Nastavenie výšky (s funkciou Matchcut)Výška kosenia
      1,516,9 mm
      2,524,8 mm
      3,532,6 mm
      4,540,4 mm
      5,548,3 mm
      6,556,1 mm

    Naštartovanie motora

    1. Uchopte rukoväť a posuňte ovládač otáčok motora do polohy SýTIč, ak je motor studený, alebo do polohy RýCHLO, ak motor nedávno bežal.

      g281605

      Obrázok 15

      1. Potiahnite rukoväť navíjacieho štartéra.
      2. Ovládanie škrtiacej klapky v polohe SýTIč

    2. Potiahnite rukoväť spätného štartu, kým neucítite odpor, a potom prudko potiahnite, aby ste naštartovali. Keď motor naštartuje, pomaly vráťte škrtiacu klapku do polohy RýCHLO , ak bol aktivovaný sýtič (Obrázok 15).

      Important: Aby ste predišli poškodeniu stroja, neťahajte za rukoväť spätného štartovania, keď je motor v chode.

      Note: Ak sa stroj nenaštartuje, obráťte sa na autorizovaného servisného predajcu.

      Note: Čepeľ nie je v tomto štádiu aktivovaná; pozrite si časť Aktivácia čepele.

    Aktivácia čepele

    1. Uistite sa, že je páka škrtiacej klapky v polohe RýCHLO (Obrázok 16).

    2. Stlačte tlačidlo západky spojky brzdy čepele (BBC) a potiahnite ovládaciu páku BBC späť k rukoväti (Obrázok 16).

      g284132

      Obrázok 16

      1. Stlačte tlačidlo západky BBC.
      2. Potiahnite ovládaciu páku BBC späť k rukoväti.
      3. Uistite sa, že je páka škrtiacej klapky v polohe RýCHLO.

    Deaktivácia čepele

    Uvoľnite ovládaciu páku BBC, aby ste deaktivovali čepeľ; rukoväť sa vráti do svojej pokojovej polohy (Obrázok 17).

    g284203

    Obrázok 17

    1. Uvoľnením ovládacej páky BBC sa čepeľ deaktivuje.

    Note: Po uvoľnení ovládacej páky BBC by sa mala čepeľ do 3 sekúnd zastaviť. V opačnom prípade prestaňte kosačku okamžite používať a obráťte sa na svojho autorizovaného servisného predajcu.

    Výber rýchlosti

    Rýchlosť stroja smerom dopredu má 3 nastavenia; otočte trojrýchlostný volič prevodov v hornej časti kosačky do jedného z troch nastavení, aby ste upravili rýchlosť.

    • I – Prvý prevodový stupeň

    • II – Druhý prevodový stupeň

    • III – Tretí prevodový stupeň

    g283010

    Obrázok 18

    1. Ovládanie voľby rýchlosti

    Počas prevádzky

    Bezpečnosť počas prevádzky

    Všeobecné bezpečnostné pokyny

    • Noste vhodný odev vrátane ochranných okuliarov, dlhých nohavíc, pevnej protišmykovej obuvi a ochrany sluchu. Dlhé vlasy si zviažte dozadu a nenoste voľný odev ani voľné šperky.

    • Práca so strojom si vyžaduje maximálnu pozornosť. Nerozptyľujte sa žiadnym spôsobom, v opačnom prípade môže dôjsť k zraneniu alebo poškodeniu majetku.

    • Nepracujte so strojom, ak ste chorí, unavení alebo pod vplyvom alkoholu alebo drog.

    • Čepeľ je ostrá a kontakt s ňou môže mať za následok vážne zranenie. Skôr než odídete z polohy operátora, vypnite motor a počkajte, kým sa všetky pohyblivé časti neprestanú pohybovať.

    • Po uvoľnení ovládacej tyče čepele by sa mal motor vypnúť a do 3 sekúnd by sa mala zastaviť čepeľ. V opačnom prípade prestaňte stroj okamžite používať a obráťte sa na autorizovaného servisného predajcu.

    • Do prevádzkového priestoru nepúšťajte cudzie osoby. Do prevádzkového priestoru nepúšťajte malé deti, ktoré musia byť pod dozorom zodpovednej dospelej osoby neobsluhujúcej stroj. Ak niekto vstúpi do priestoru, zastavte stroj.

    • Pred cúvaním so strojom sa vždy pozerajte nadol a za seba.

    • Stroj prevádzkujte len pri dobrej viditeľnosti a za vhodných poveternostných podmienok. Nepracujte so strojom, ak hrozia blesky.

    • Mokrá tráva alebo lístie môžu v prípade pošmyknutia a kontaktu s čepeľou spôsobiť vážne zranenie. Vyhýbajte sa koseniu v mokrých podmienkach.

    • V blízkosti neprehľadných oblastí, kríkov, stromov alebo iných objektov, ktoré by mohli obmedziť viditeľnosť, buďte extrémne opatrní.

    • Materiál vystupujúci zo stroja na nikoho nemierte. Vyhýbajte sa vyhadzovaniu materiálu na stenu alebo prekážku, pretože sa môže odraziť smerom k vám. Keď prechádzate po povrchoch so štrkom, zastavte čepele.

    • Dávajte pozor na diery, vyjazdené koľaje, nerovnosti, skaly alebo iné skryté objekty. Nerovný terén by mohol spôsobiť stratu rovnováhy alebo pošmyknutie.

    • Ak stroj zasiahne nejaký predmet alebo začne vibrovať, okamžite vypnite motor, počkajte, kým sa všetky časti neprestanú pohybovať, odpojte drôt od zapaľovacej sviečky a skontrolujte, či nie je stroj poškodený. Pred pokračovaním v prevádzke vykonajte všetky nevyhnutné opravy.

    • Pred opustením prevádzkovej polohy vypnite motor a počkajte, kým sa všetky pohyblivé časti neprestanú pohybovať.

    • Ak bol motor naštartovaný, bude horúci a môžete sa na ňom vážne popáliť. Nepribližujte sa k horúcemu motoru.

    • Motor prevádzkujte len v dobre vetraných oblastiach. Výfukové plyny obsahujú oxid uhoľnatý, ktorý je bez zápachu a po vdýchnutí smrteľný.

    • Pravidelne a často kontrolujte komponenty lapača trávy a výstupného žľabu, či nie sú opotrebované alebo poškodené, a v prípade potreby ich vymeňte za originálne náhradné diely Toro.

    Bezpečnosť na svahu

    • Koste naprieč svahom, nikdy nie smerom nahor a nadol. Pri zmene smeru na svahoch buďte mimoriadne opatrný.

    • Nekoste na veľmi strmých svahoch. Nesprávny postoj by mohol viesť k pošmyknutiu a pádu.

    • V blízkosti zrázov, priekop alebo násypov koste opatrne.

    Používanie pojazdu

    Ak chcete používať pojazd, stlačte tyč pojazdu smerom k rukoväti a držte ju na mieste (Obrázok 19).

    g282972

    Obrázok 19

    1. Tyč pojazdu

    Ak chcete deaktivovať pohon pojazdu, uvoľnite tyč pojazdu.

    Vypnutie motora

    Uvoľnite ovládanie spojky brzdy čepele a pojazd. Pre vypnutie motora nastavte regulátor otáčok motora do polohy zastavenia.

    Important: Po uvoľnení ovládacej tyče čepele by sa mala čepeľ do 3 sekúnd zastaviť. Ak sa nezastaví správne, prestaňte stroj okamžite používať a obráťte sa na autorizovaného servisného predajcu.

    Zber pokosenej trávy do vaku

    Nainštalujte vak na trávu, aby ste mohli zbierať pokosenú trávu a lístie z trávnika.

    Dôležité upozornenie

    Opotrebovaný vak na trávu môže spôsobiť vyhadzovanie nečistôt a vážne zranenie alebo smrť obsluhy alebo okolostojacich osôb.

    Vak na trávu pravidelne kontrolujte. Ak je vak poškodený, namontujte nový náhradný vak od spoločnosti Toro.

    Dôležité upozornenie

    Čepeľ je ostrá a kontakt s ňou môže mať za následok vážne zranenie.

    Skôr než odídete z polohy operátora, vypnite motor a počkajte, kým sa všetky pohyblivé časti neprestanú pohybovať.

    1. Zastavte motor a čakajte, pokým sa nezastavia všetky pohyblivé časti.

    2. Zdvihnite a podržte zadný deflektor.

    3. Zaveste vak na trávu na miesto (Obrázok 20).

      g283012

      Obrázok 20

      1. Zadný deflektor
      2. Vak na trávu

    4. Spustite zadný deflektor.

    Provozné tipy

    Všeobecné tipy pri kosení

    • Skontrolujte oblasť, v ktorej budete používať stroj, a odstráňte všetky predmety, ktoré by mohli odlietavať od stroja.

    • Vyhýbajte sa tomu, aby čepeľ zasiahla pevné predmety. Nikdy úmyselne nekoste ponad žiadny predmet.

    • Ak stroj zasiahne nejaký predmet alebo začne vibrovať, okamžite vypnite motor, počkajte, kým sa všetky časti neprestanú pohybovať, odpojte drôt od zapaľovacej sviečky a skontrolujte, či nie je stroj poškodený.

    • Najlepší výkon dosiahnete, keď pred začiatkom sezóny kosenia alebo v prípade potreby namontujete novú čepeľ značky Toro.

    Kosenie trávy

    • Listy trávy naraz koste len do tretiny. Nekoste na nižšie nastavenie ako 64 mm s výnimkou prípadov, keď je tráva riedka alebo na sklonku jesene, keď tráva rastie pomalšie.

    • Pri kosení trávy vyššej ako 15 cm koste s najvyšším nastavením výšky kosenia a pri nižšej rýchlosti. Potom trávnik pokoste znova s nižším nastavením, aby vyzeral čo najlepšie. Ak je tráva príliš dlhá, stroj sa môže upchať a spôsobiť zastavenie motora.

    • Mokrá tráva a lístie sa zvyknú na kosenej ploche zachytávať, čo môže spôsobiť upchatie stroja alebo zastavenie motora. Vyhýbajte sa koseniu v mokrých podmienkach.

    • Vo veľmi suchých podmienkach majte na pamäti možné nebezpečenstvo požiaru, dodržiavajte všetky miestne protipožiarne výstrahy a zo stroja odstraňujte suchú trávu a lístie.

    • Meňte smer kosenia. Pomáha to rozptýliť pokosenú trávu po trávniku a dosiahnuť rovnomerné hnojenie.

    • Ak nie ste spokojní s konečným vzhľadom trávnika, vyskúšajte jeden alebo viacero z nasledujúcich postupov:

      • Čepeľ vymeňte alebo ju nechajte nabrúsiť.

      • Pri kosení kráčajte pomalšie.

      • Na stroji nastavte vyššiu výšku kosenia.

      • Trávu koste pravidelnejšie.

      • Nekoste pri každom prechode celý záber, ale zábery prekrývajte.

    Kosenie lístia

    • Po pokosení trávnika sa uistite, že cez pokosenú vrstvu lístia vidno polovicu trávnika. Možno bude potrebné cez lístie prejsť viacerými zábermi.

    • Ak sa na trávniku nachádza vrstva lístia vyššia ako 13 cm, koste s vyšším nastavením a potom znova s požadovanou výškou kosenia.

    • Ak stroj neseká lístie dostatočne najemno, spomaľte stroj pri kosení.

    Po prevádzke

    Bezpečnosť po prevádzke

    Všeobecné bezpečnostné pokyny

    • Pred nastavením, servisom, čistením alebo skladovaním stroj vždy vypnite, počkajte, kým sa nezastaví pohyb všetkých pohyblivých častí, a nechajte stroj vychladnúť.

    • Odstráňte zo stroja trávu a nečistoty, aby ste predchádzali požiarom. Vyčistite rozliaty olej alebo palivo.

    • Stroj ani nádobu na palivo nikdy neskladujte na miestach s otvoreným plameňom, iskrami alebo kontrolkami, napríklad na ohrievači vody alebo iných spotrebičoch.

    Bezpečnosť pri preprave

    • Pri nakladaní alebo vykladaní stroja postupujte obozretne.

    • Zaistite stroj proti samovoľnému posunutiu.

    Čistenie stroja

    Servisný intervalPostup pri údržbe
    Po každom použití
  • Odstráňte spod stroja pokosenú trávu a nečistoty.
    		•

    Dôležité upozornenie

    Stroj môže vytlačiť materiál spod plášťa.

    • Noste ochranné okuliare.

    • Kým je motor spustený, zostaňte v polohe operátora (za rukoväťou).

    • Zabráňte tomu, aby sa v priestore nachádzali okolostojace osoby.

    Najlepšie výsledky dosiahnete, keď stroj po dokosení čo najskôr vyčistíte.

    Important: Po použití na ošetrenom trávniku ihneď dôkladne vyčistite pracovnú plochu stroja.

    Note: Počas čistenia nestriekajte motor vodou.

    1. Stroj presuňte na rovný vydláždený povrch.

    2. Skôr než odídete z polohy operátora, vypnite motor a počkajte, kým sa všetky pohyblivé časti neprestanú pohybovať.

    3. Ihneď po použití odstráňte zvyšky trávy z hornej časti krytu plošiny.

    4. Odstráňte všetku trávu a nečistoty z motora vrátane výfuku/krytu výfuku, vzduchových kanálov v hornej kapote a okolitej plošiny pomocou kefy alebo stlačeného vzduchu.

    5. Spustite stroj na najnižšie nastavenie výšky kosenia. Pozrite si časť Nastavenie výšky kosenia.

    6. Umyte oblasť pod zadnými dvierkami, cez ktorú pokosená tráva prechádza spod stroja do vaku na trávu.

    7. K portu na umývanie pripevnite záhradnú hadicu pripojenú k prívodu vody (Obrázok 21).

      g281628

      Obrázok 21

      1. Port na umývanie

    8. Zapnite vodu, naštartujte motor, aktivujte čepele a nechajte stroj bežať, kým sa spod stroja nebudú vyhadzovať odrezky.

    9. Vypnite motor, uzavrite prívod vody a odpojte záhradnú hadicu od stroja.

    10. Naštartujte motor a nechajte ho bežať niekoľko minút, aby vyschla spodná strana stroja, čím predídete jej hrdzaveniu.

    11. Vypnite motor, nechajte stroj vychladnúť a uskladnite ho v uzavretom priestore.

    12. Vyčistite všetok rozliaty olej alebo palivo.

    Údržba

    Note: Ľavá a pravá strana stroja sa určuje podľa bežnej prevádzkovej polohy.

    Odporúčaný harmonogram údržby

    Servisný intervalPostup pri údržbe
    Po prvých 8 hodinách
  • Vymeňte motorový olej.
    		•
    Pri každom použití alebo denne
  • Skontrolujte hladinu motorového oleja.
  • Uistite sa, že sa motor vypne do 3 sekúnd po uvoľnení ovládacej tyče čepele.
  • Skontrolujte stav čepele.
  • Uistite sa, že ochranné kryty a bezpečnostné zariadenia sú na svojom mieste a správne fungujú.
  • Uistite sa, že plošina je čistá a že vak na trávu je v dobrom stave (ak je poškodený, vymeňte ho).
    		•
    Po každom použití
  • Odstráňte spod stroja pokosenú trávu a nečistoty.
    		•
    Po každých 25 hodinách prevádzky
  • Vyčistite penový predfilter (v prašných podmienkach to robte častejšie).
  • Skontrolujte kábel pojazdu a ak je to potrebné, upravte ho.
  • Čepeľ vymeňte alebo ju nechajte nabrúsiť (ak sa hrana rýchlo tupí, brúste ju častejšie).
  • Naostrite čepeľ.
    		•
    Po každých 50 hodinách prevádzky
  • Vymeňte motorový olej (častejšie v prašných podmienkach).
    		•
    Po každých 100 hodinách prevádzky
  • Vymeňte zapaľovaciu sviečku.
    		•
    Po každých 300 hodinách prevádzky
  • Vymeňte papierovú vložku vzduchového filtra (v prašných podmienkach to robte častejšie).
    		•
    Pred uskladnením
  • Podľa pokynov vyprázdnite palivovú nádrž pred vykonávaním opráv a pred každoročným uskladnením.
    		•
    Každý rok
  • Čepeľ vymeňte alebo ju nechajte nabrúsiť.
  • Pre ďalšie každoročné postupy údržby si prečítajte používateľskú príručku k motoru.
    		•

    Important: Ďalšie postupy údržby nájdete v používateľskej príručke k motoru.

    Bezpečnosť pri údržbe

    • Pred nastavením, servisom, čistením alebo skladovaním stroj vždy vypnite, počkajte, kým sa nezastaví pohyb všetkých pohyblivých častí, a nechajte stroj vychladnúť.

    • Pred vykonaním ľubovoľného úkonu údržby odpojte drôt zapaľovacej sviečky od zapaľovacej sviečky.

    • Pri vykonávaní servisu stroja noste rukavice a ochranné okuliare.

    • Čepeľ je ostrá a kontakt s ňou môže mať za následok vážne zranenie. Pri vykonávaní servisu čepele noste rukavice. Neopravujte ani neupravujte čepele.

    • Nikdy nemanipulujte s bezpečnostnými zariadeniami. Pravidelne kontrolujte správnu prevádzku.

    • Naklonenie stroja môže spôsobiť únik paliva. Palivo je horľavé a výbušné a môže spôsobiť zranenie osôb. Motor spustite nasucho alebo palivo odstráňte ručným čerpadlom. Palivo nikdy nevyčerpávajte násoskou.

    • Ak chcete zaručiť optimálny výkon stroja, používajte iba originálne náhradné diely a príslušenstvo značky Toro. Náhradné diely a príslušenstvo od iných výrobcov by mohlo byť nebezpečné a pri jeho použití by mohla skončiť platnosť záruky na produkt.

    Príprava na údržbu

    Servisný intervalPostup pri údržbe
    Po každých 100 hodinách prevádzky
  • Vymeňte zapaľovaciu sviečku.
    		•

    1. Zastavte motor a čakajte, pokým sa nezastavia všetky pohyblivé časti.

    2. Pred vykonaním ľubovoľného úkonu údržby odpojte drôt zapaľovacej sviečky od zapaľovacej sviečky (Obrázok 22).

      g018207

      Obrázok 22

    3. Po vykonaní úkonov údržby k zapaľovacej sviečke pripojte drôt zapaľovacej sviečky.

      Important: Pred naklonením stroja na výmenu oleja alebo výmenu noža nechajte palivovú nádrž vyprázdniť bežným používaním. Ak musíte stroj nakloniť ešte predtým, ako sa minie palivo, použite na odsatie paliva ručné palivové čerpadlo. Stroj nakloňte nabok tak, aby vzduchový filter bol smerom nahor.

      Dôležité upozornenie

      Naklonenie stroja môže spôsobiť únik paliva. Palivo je horľavé a výbušné a môže spôsobiť zranenie osôb.

      Motor spustite nasucho alebo palivo odstráňte ručným čerpadlom. Nepoužívajte sifón.

    Servisná údržba vzduchového filtra

    Servisný intervalPostup pri údržbe
    Po každých 25 hodinách prevádzky
  • Vyčistite penový predfilter (v prašných podmienkach to robte častejšie).
    		•
    Po každých 300 hodinách prevádzky
  • Vymeňte papierovú vložku vzduchového filtra (v prašných podmienkach to robte častejšie).
    		•

    Important: Motor nenechávajte v prevádzke bez zostavy vzduchového filtra, pretože môže dôjsť k vážnemu poškodeniu motora.

    1. Vykonajte postup pred údržbou. Pozrite si časť Príprava na údržbu.

    2. Demontujte kryt a dôkladne ho vyčistite (Obrázok 23).

      g005347

      Obrázok 23

      1. Kryt
      2. Penový predfilter a papierový vzduchový filter
      3. Základňa vzduchového filtra

    3. Zo základne vzduchového filtra vyberte penový predfilter a papierový vzduchový filter (Obrázok 23).

    4. Vyberte penový predfilter z papierového vzduchového filtra a penový filter umyte jemným čistiacim prostriedkom a vodou. Potom ho vysajte dosucha.

    5. Skontrolujte papierový vzduchový filter, a ak je nadmerne znečistený, vymeňte ho.

      Important: Nepokúšajte sa čistiť papierovú vložku.

    6. Na papierový vzduchový filter nasaďte penový predfilter.

    7. Do základne vzduchového filtra zasuňte penový predfilter papierový vzduchový filter.

    8. Nasaďte kryt.

    Výmena motorového oleja

    Servisný intervalPostup pri údržbe
    Po prvých 8 hodinách
  • Vymeňte motorový olej.
    		•
    Po každých 50 hodinách prevádzky
  • Vymeňte motorový olej (častejšie v prašných podmienkach).
    		•

    Pred výmenou oleja nechajte motor pár minút bežať, aby sa olej zahrial. Zohriaty olej lepšie vyteká a odnáša viac nečistôt.

    Špecifikácie motorového oleja

    Objem motorového oleja0,65 l* bez olejového filtra, 0,85 l* s olejovým filtrom
    Viskozita olejaDetergentný olej SAE 30 alebo SAE 10W-30
    Klasifikácia APISJ alebo vyššie

    * Po vypustení oleja sa v kľukovej skrini nachádza zvyškový olej. Do kľukovej skrine nelejte olej po maximálnu kapacitu. Olej do kľukovej skrine nalejte podľa nasledujúcich krokov.

    1. Vykonajte postup pred údržbou. Pozrite si časť Príprava na údržbu.

    2. Z palivovej nádrže vypustite palivo.

    3. Pod mierku/výpust oleja umiestnite vhodnú záchytnú nádobu.

    4. Vyčistite priestor okolo mierky.

    5. Vyberte mierku otočením uzáveru proti smeru hodinových ručičiek a jej vytiahnutím.

    6. Stroj nakloňte na pravú stranu (vzduchový filter musí byť hore) a vypustite olej do záchytnej nádoby.

    7. Po vypustení oleja vráťte stroj späť do prevádzkovej polohy.

    8. Do plniaceho hrdla oleja opatrne nalejte olej približne do 3/4 kapacity motora.

    9. Počkajte tri minúty, kým sa olej v motore neusadí.

    10. Mierku utrite čistou handrou.

    11. Vložte mierku do plniaceho hrdla oleja, no neskrutkujte ju. Potom mierku vytiahnite.

    12. Pozrite si hladinu oleja na mierke.

      • Ak je hladina oleja na mierke príliš nízka, do plniaceho hrdla oleja opatrne dolejte malé množstvo oleja, počkajte tri minúty a opakujte kroky 10 až 12, kým nebude hladina oleja na mierke správna.

      • Ak je hladina oleja na mierke príliš vysoká, vypúšťajte prebytočný olej, kým nebude hladina oleja na mierke správna.

      Important: Ak je hladina oleja v motore príliš nízka alebo vysoká a spustíte motor, môžete ho poškodiť.

    13. Mierku bezpečne namontujte do plniaceho hrdla oleja.

    14. Použitý olej správnym spôsobom zrecyklujte.

    Nastavenie kábla pojazdu

    Servisný intervalPostup pri údržbe
    Po každých 25 hodinách prevádzky
  • Skontrolujte kábel pojazdu a ak je to potrebné, upravte ho.
    		•

    1. Vypnite motor.

    2. Stiahnite stroj dozadu a pomaly zapínajte pojazd, kým sa zadné valčeky nezamknú.

      Note: Pojazd by teraz mal byť 6 cm od riadidiel.

      g283011

      Obrázok 24

      1. 6 cm
      2. Nastavovač káblov

    3. Ak je vzdialenosť medzi pojazdom a riadidlami menšia ako 6 cm, upravte čierny plastový nastavovač kábla, aby ste nastavili správnu vzdialenosť.

    Výmena čepele

    Servisný intervalPostup pri údržbe
    Pri každom použití alebo denne
  • Uistite sa, že sa motor vypne do 3 sekúnd po uvoľnení ovládacej tyče čepele.
    		•
    Po každých 25 hodinách prevádzky
  • Čepeľ vymeňte alebo ju nechajte nabrúsiť (ak sa hrana rýchlo tupí, brúste ju častejšie).
    		•
    Každý rok
  • Čepeľ vymeňte alebo ju nechajte nabrúsiť.
    		•

    Important: Na správnu montáž čepele budete potrebovať kľúč. Ak nemáte kľúč alebo sa necítite na to, aby ste vykonali tento postup, obráťte sa na autorizovaného servisného predajcu.

    Vždy keď sa minie palivo, skontrolujte čepeľ. Ak je čepeľ poškodená alebo prasknutá, okamžite ju vymeňte. Ak je hrana čepele tupá alebo naštrbená, nechajte ju nabrúsiť a vyvážiť, prípadne ju vymeňte.

    Dôležité upozornenie

    Čepeľ je ostrá a kontakt s ňou môže mať za následok vážne zranenie.

    Pri vykonávaní servisu čepele noste rukavice.

    1. Odpojte drôt zapaľovacej sviečky od zapaľovacej sviečky; pozrite si časť Príprava na údržbu.

    2. Stroj nakloňte nabok, pričom vzduchový filter musí byť hore.

    3. Na stabilné podopretie čepele použite blok dreva (Obrázok 25).

      g231389

      Obrázok 25

    4. Demontujte čepeľ a odložte všetok montážny hardvér (Obrázok 25).

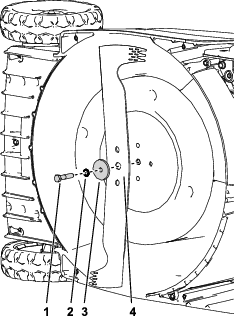

    5. Namontujte novú čepeľ a všetok montážny hardvér (Obrázok 26).

      g338891

      Obrázok 26

      1. Skrutka
      2. Poistná podložka
      3. Rozpera
      4. Čepeľ

      Important: Zaoblené časti čepele umiestnite tak, aby smerovali k plášťu stroja.

    6. Pomocou momentového kľúča utiahnite skrutku čepele momentom 54 N·m.

    Brúsenie čepele

    Servisný intervalPostup pri údržbe
    Pri každom použití alebo denne
  • Skontrolujte stav čepele.
    		•
    Po každých 25 hodinách prevádzky
  • Naostrite čepeľ.
    		•

    Mierne opotrebovanú čepeľ možno znovu nabrúsiť. Obe hrany čepele musia byť nabrúsené rovnako, aby sa zabezpečila rovnováha.

    1. Odstráňte čepeľ zo stroja. Pozrite si časť Výmena čepele.

    2. Očistite čepeľ kefou a vodou a potom skontrolujte čepeľ, či nejaví známky poškodenia.

    3. Obe rezné hrany naostrite plochým pilníkom.

      g338856

      Obrázok 27

      1. Pilníkujte od 30° do 45° stupňov

    4. Presuňte skrutkovač cez stredový otvor a držte čepeľ vodorovne.

      Note: Vyvážená čepeľ zostane vodorovná.

      g338857

      Obrázok 28

    5. Ostrite ťažký koniec, kým čepeľ nebude správne vyvážená.

      Note: Ak čepeľ nie je vyvážená, ťažký koniec sa bude otáčať nadol.

      g338858

      Obrázok 29

    Uskladnenie

    Stroj skladujte na chladnom, čistom a suchom mieste.

    Bezpečnosť pri skladovaní

    Pred nastavením, servisom, čistením alebo skladovaním stroj vždy vypnite, počkajte, kým sa nezastaví pohyb všetkých pohyblivých častí, a nechajte stroj vychladnúť.

    Príprava stroja na uskladnenie

    1. Počas posledného dopĺňania paliva v danom roku doň pridajte stabilizátor paliva (ako napr. Toro Premium Fuel Treatment) podľa pokynov na štítku.

    2. Správnym spôsobom zlikvidujte všetko nepoužité palivo. Recyklujte ho podľa miestnych predpisov alebo ho použite v automobile.

      Important: Staré palivo v nádrži je hlavnou príčinou problémov so štartovaním. Neskladujte palivo bez stabilizátora paliva dlhšie ako 30 dní a stabilizované palivo neskladujte dlhšie, ako to odporúča výrobca daného stabilizátora paliva.

    3. Nechajte stroj pracovať, až kým sa nevypne kvôli spotrebovaniu všetkého paliva.

    4. Znova naštartujte motor a nechajte ho v prevádzke, až kým sa nevypne. Keď už motor nebudete môcť naštartovať, je dostatočne suchý.

    5. Odpojte kábel od zapaľovacej sviečky a pripojte kábel k upevňovaciemu stĺpiku (ak je súčasťou výbavy).

    6. Vyberte zapaľovaciu sviečku, cez otvor na zapaľovaciu sviečku nalejte 15 ml motorového oleja a niekoľkokrát pomaly potiahnite lanko štartéra, aby sa olej dostal do celého valca, vďaka čomu sa zabráni korózii valca počas obdobia nepoužívania kosačky.

    7. Nainštalujte zapaľovaciu sviečku a utiahnite ju momentom 23 N·m.

    8. Utiahnite všetky matice a skrutky.

    Ukončenie uskladnenia stroja

    1. Skontrolujte a dotiahnite všetky príchytky.

    2. Vykonajte potrebné postupy údržby. Pozrite si časť .

    3. Skontrolujte hladinu motorového oleja. Pozrite si časť Kontrola hladiny motorového oleja.

    4. Palivovú nádrž naplňte čerstvým palivom. Pozrite si časť Plnenie palivovej nádrže.

    5. K zapaľovacej sviečke pripojte drôt.
