Introducere

Citiţi cu atenţie aceste informaţii pentru a învăţa modul corespunzător de utilizare şi întreţinere a produsului şi pentru a evita rănirea şi deteriorarea acestuia. Aveți responsabilitatea de a utiliza produsul în mod corespunzător și sigur.

Vizitați site-ul www.Toro.com pentru siguranța produsului și materiale de instruire privind utilizarea, informații privind accesoriile, ajutor la căutarea unui distribuitor sau pentru înregistrarea produsului.

De fiecare dată când aveți nevoie de service, piese originale de la producător sau informații suplimentare, contactați un centru de service autorizat sau departamentul Servicii Clienți Toro și pregătiți numărul de model sau de serie al produsului. Figura 1 identifică locația numerelor de model sau de serie pe produs. Scrieţi numerele în spaţiul furnizat.

Figura 1

Locaţia numerelor de model şi de serie

Acest manual utilizează 2 termeni pentru a evidenția informațiile. Important atrage atenţia asupra informaţiilor mecanice speciale şi Notă accentuează informaţiile generale care necesită atenţie specială.

Simbolul de alertă de siguranță (Figura 2) este prezent în acest manual și pe mașină, pentru a identifica mesajele de siguranță importante pe care trebuie să le respectați pentru a evita accidentele. Acest simbol apare alături de cuvintele Pericol, Avertisment sau Atenție.

Pericol indică o situație periculoasă iminentă care, dacă nu este evitată, va duce la deces sau vătămare gravă.
Pericol indică o situație potențial periculoasă care, dacă nu este evitată, poate duce la deces sau vătămare gravă.
Atenție indică o situație potențial periculoasă care, dacă nu este evitată, poate duce la vătămări ușoare sau moderate.

Figura 2

Simbolul de alertă de siguranță

Atenţie

CALIFORNIA

Propunere 65 Avertismente

Utilizarea acestui produs poate cauza expunerea la substanţe chimice cunoscute în Statul California ca substanţe care cauzează cancerul, defectele de naştere sau afecţiuni ale sistemului reproductiv.

Siguranţă în funcţionare

Atenţie

În timpul utilizării sistemului de colectare, suflanta se rotește și poate tăia sau răni mâinile și degetele.

Înainte de reglarea, curățarea, repararea și inspectarea suflantei și înainte de desfundarea jgheabului, opriți mașina și așteptați oprirea tuturor pieselor mobile. Scoateţi cheia.
Utilizaţi un băţ şi nu mâinile pentru a elimina obstrucţiile din suflantă și tub.
Țineți mâinile și picioarele la distanță de piesele mobile. Nu efectuați reglaje cu mașina pornită.

Atenţie

Resturile, cum ar fi frunzele, iarba sau tufișurile pot lua foc. Un incendiu în zona motorului poate provoca vătămări corporale și daune materiale.

Aveți grijă să nu se acumuleze resturi în zona motorului și a tobei de eșapament.
Aveți grijă când deschideți capacul sistemului de colectare pentru a împiedica resturile să cadă în zona motorului și a tobei de eșapament.
Înainte de depozitare, lăsaţi mașina să se răcească.

Familiarizați-vă cu utilizarea în siguranță a echipamentului, cu comenzile de operare și indicatoarele de siguranță.
Aveți grijă deosebită cu dispozitivul de adunat iarbă sau alte dispozitive de atașare. Acestea pot modifica caracteristicile de funcționare și stabilitatea mașinii.
Urmați recomandările producătorului pentru adăugarea sau îndepărtarea greutăților pentru roți sau a contragreutăților pentru a îmbunătăți stabilitatea.
Nu folosiți un dispozitiv de adunat iarbă pe pante abrupte. Un dispozitiv de adunat iarbă greu poate cauza pierderea controlului sau răsturnarea mașinii.
Încetiniți și acordați o atenție deosebită pe terenuri în pantă. Aveți grijă să călătoriți în direcția recomandată pe terenuri în pantă. Starea gazonului poate afecta stabilitatea mașinii. Fiți extrem de precauți când lucrați în apropierea pantelor.
La deplasarea pe pante, efectuați manevrele ușor și treptat. Nu schimbați brusc viteza sau direcția sau nu virați brusc.
Dispozitivul de adunat iarbă poate reduce vizibilitatea în spate. Acordați o atenție deosebită când operați în marșarier.
Încărcați sau descărcați cu grijă mașina pe/de pe o remorcă sau un camion.
Nu operați niciodată cu deflectorul de evacuare ridicat, îndepărtat sau modificat, decât dacă utilizați un colector de iarbă.
Țineți mâinile și picioarele la distanță de piesele mobile. Nu efectuați reglaje cu mașina pornită.
Parcați mașina pe un teren plan, decuplați transmisia, blocați roțile și opriți mașina înainte de a părăsi poziția operatorului din orice motiv, inclusiv pentru golirea dispozitivului de adunat iarbă sau desfundarea jgheabului.
Dacă îndepărtați dispozitivul de adunat iarbă, aveți grijă să montați orice deflector de evacuare sau apărătoare care a fost îndepărtată pentru a-l monta la loc. Nu utilizați mașina de tuns iarba fără ca dispozitivul de adunat iarbă sau deflectorul pentru iarbă să fie montate integral.
Opriți mașina înainte de a îndepărta dispozitivul de adunat iarbă sau de a desfunda jgheabul.
Nu lăsați iarbă în dispozitivul de adunat iarbă pentru perioade mari de timp.
Componentele dispozitivului de adunat iarbă sunt supuse uzurii și deteriorării, ceea ce v-ar putea expune pieselor mobile sau la proiectarea obiectelor. Verificați frecvent componentele și înlocuiți-le cu piesele recomandate de producător, dacă este necesar.

Siguranța tractării

Nu atașați echipamentele tractate decât în punctul de cuplare.
Respectați recomandările producătorului dispozitivului de atașare cu privire la limitele de greutate pentru echipamentul tractat și tractarea pe pante.
Nu lăsați niciodată copiii sau alte persoane să se apropie de echipamentul tractat.
Pe pante, greutatea echipamentului tractat poate cauza pierderea tracțiunii și pierderea controlului. Reduceți greutatea tractată și încetiniți.
Distanța de oprire se mărește în funcție de greutatea sarcinii tractate. Conduceți încet și lăsați o distanță suplimentară pentru a opri.
Efectuați viraje largi, pentru a menține dispozitivul de atașare departe de mașină.
Nu tractați o sarcină care cântărește mai mult decât mașina de tractare.

Decal-uri instrucţionale şi de siguranţă

Instrucțiunile și autocolantele cu informații privind siguranța sunt ușor vizibile pentru operator și sunt amplasate lângă orice zonă cu potențial risc. Înlocuiți orice autocolant care este deteriorat sau lipsește.

136-4164

Avertisment – citiți Manualul operatorului.
Avertisment – trebuie purtate căști pentru protecția auzului.
Pericol de proiectare a obiectelor – nu utilizați suflanta fără ca întregul sistem să fie montat și blocat.
Pericol de tăiere/desprindere, rotor – păstrați distanța față de piesele mobile; lăsați toate apărătorile și protecțiile montate.
Pericol de tăiere/desprindere, rotor – decuplați priza de putere, scoateți cheia și așteptați până ce se opresc piesele mobile.
Avertisment; pierderea tracțiunii – nu operați doar cu greutăți de contrabalansare montate; nu operați doar cu sistemul E-Z Vac montat; operați doar cu sistemul E-Z Vac și greutăți de contrabalansare montate.

109-6809

Pericol de strivire a mâinilor – nu îndepărtați întregul sistem de colectare de la mașină; deschideți partea superioară a sistemului de colectare și apoi scoateți sacul (sacii) din sistemul de colectare. Nu îndepărtați partea superioară a sistemului de colectare când este închisă; deschideți partea superioară a sistemului de colectare și apoi îndepărtați-o.

133-8061

Reglare

Determinați partea stângă și dreaptă a mașinii din poziția de operare normală.

Pregătirea mașinii

Efectuați următoarea procedură pentru a pregăti mașina pentru atașarea suflantei și a setului de finisare.

Parcați maşina pe o suprafaţă uniformă.
Decuplați comutatorul de comandă pentru lamă, deplasați manetele de control al mișcării spre exterior, în poziția NEUTRU-BLOCARE.
Opriți mașina și scoateți cheia.
Asigurați-vă că mașina este protejată împotriva deplasării înainte de a începe să lucrați la aceasta.
Pentru modelele pe benzină, deconectați bujia. Pentru modelele electrice, îndepărtați acumulatoarele.
Reparați toate zonele îndoite sau deteriorate ale punții mașinii și înlocuiți toate piesele lipsă.
Curățați orice resturi de pe puntea mașinii sau din partea din spate a mașinii pentru a ușura montarea.

Montarea greutăților

Piese solicitate pentru această procedură:

Element de montare greutate stânga	1
Element de montare greutate dreapta	1
Greutate sistem de colectare	4
Șurub (⅜ x 1")	6
Șurub (⅜ x 2 ¾")	2
Șaibă	2
Piuliţă cu guler (⅜")	8

Avertisment

Sistemul de colectare modifică distribuția greutății mașinii. Operarea mașinii fără greutățile frontale poate determina instabilitate, ceea ce ar putea cauza pierderea controlului.

Asigurați-vă că greutățile frontale sunt montate corect înainte de a utiliza mașina cu sistemul de colectare.

Utilizați 6 șuruburi (⅜ × 1") și contrapiulițe (⅜") pentru a fixa elementele de montare a greutății din stânga și din dreapta în partea frontală a mașinii, după cum se arată în Figura 3.
Figura 3
1. Element de montare greutate dreapta
2. Șurub (⅜ x 1")
3. Contrapiuliță (⅜")
4. Element de montare greutate stânga
Montați greutățile sistemului de colectare (cantitate determinată în funcție de dimensiunea punții) la nivelul consolelor de montare a greutății pentru elementele de montare a greutății folosind 2 șuruburi (⅜ x 2 ¾"), șaibe și contrapiulițe (⅜"), după cum se arată în Figura 4.

Modele Titan

Dimensiunea punții Greutăți necesare

122 cm 3

137 cm 2

152 cm 1

Modele Titan Max

Dimensiunea punții Greutăți necesare

152 cm 4

Important: Ajustați cantitatea de greutăți în funcție de dimensiunea punții mașinii de tuns iarba.
Figura 4
1. Șurub (⅜ x 2 ¾")
2. Șaibă
3. Greutăți sistem de colectare
4. Contrapiuliță (⅜")

Îndepărtarea deflectorului pentru iarbă și a capacului curelei

Atenţie

O gură de evacuare neacoperită ar putea permite mașinii să proiecteze obiecte către dumneavoastră sau trecători, cauzând răniri grave. De asemenea, poate apărea contactul cu lama.

Nu utilizați niciodată mașina de tuns iarba dacă nu ați montat o placă de mulcire, un deflector de evacuare sau un sistem de colectare a ierbii.

Verificați dacă deflectorul pentru iarbă este deteriorat înainte de fiecare utilizare. Înlocuiți orice piese deteriorate înainte de utilizare.

Setați înălțimea de tăiere la cea mai joasă poziție de tăiere.
Decuplați arcul din canelura suportului pentru deflector și îndepărtați cuiul spintecat (doar pentru modelele CE), apoi glisați tija în afara suporturilor sudate pe punte, a arcului și a deflectorului de evacuare (Figura 5).

Note: Jgheabul poate arăta diferit față de cel din imagine.
Figura 5
1. Tijă
2. Cui spintecat (doar pentru modelele CE)
3. Arc
4. Deflector
5. Suporturi punte
6. Arc montat peste tijă
Îndepărtați deflectorul (Figura 5).
Ridicați partea laterală a capacului cu garnitura și demontați prin glisare capacul. (Figura 6).

Figura 6

Montarea deflectorului și a suportului suflantei

Piese solicitate pentru această procedură:

Suport suflantă	1
Şurub cu cap hexagonal și șaibă (⅜ × ¾")	2
Deflector	1
Șurub de fixare (5/16 × ¾")	4
Piuliță cu guler (5/16")	4

Montați suportul suflantei pe puntea mașinii de tuns iarba folosind 2 șuruburi cu cap hexagonal și șaibă (⅜ × ¾") așa cum se arată în Figura 7.
Figura 7
1. Şurub cu cap hexagonal și șaibă (⅜ × ¾")
2. Suport suflantă
Îndepărtați șurubul și piulița existente de la puntea mașinii de tuns iarba (Figura 8).

Important: Pentru puntea mașinii de tuns iarba de 122 și 152 cm există un singur șurub și o piuliță pe care le puteți îndepărta.Pentru puntea mașinii de tuns iarba de 137 cm, scoateți șurubul și piulița așa cum se arată în Figura 8.
Figura 8
1. Șurub existent
2. Piuliță existentă
Montați partea stângă a deflectorului utilizând un șurub de fixare (5/16 × ¾") și o piuliţă cu guler (5/16") așa cum este indicat în Figura 9.
Slăbiți cele 2 șuruburi de fixare (5/16 × ¾") din fantele deflectorului și glisați deflectorul până când orificiul se aliniază cu orificiul de pe puntea mașinii de tuns iarba (Figura 9).
Montați deflectorul așa cum se arată în Figura 9.

Important: Asigurați-vă că utilizați orificiul corect pentru deflector; consultați Figura 9.
Strângeți cele 2 șuruburi de fixare (5/16 × ¾") în fantele deflectorului (Figura 9).
Figura 9

Este prezentată puntea mașinii de tins iarba de 137 cm
1. Deflector interior
2. Orificiu pentru montarea punții mașinii de tins iarba de 122 și de 152 cm.
3. Orificiu pentru montarea punții mașinii de tins iarba de 137 cm.
4. Lamă dreapta
5. Deflector exterior
6. Montați acest șurub de fixare (5/16 × ¾") și piuliță cu guler (5/16") după ce ați glisat deflectorul.
7. Fante în deflector
8. Slăbiți aceste 2 șuruburi de fixare (5/16 × ¾") și 2 piulițe cu guler (5/16").
9. Montați întâi acest șurub de fixare (5/16 × ¾") și piuliță cu guler (5/16").

Montarea ansamblului fuliei, a capacului curelei și a șurubului cu umăr

Piese solicitate pentru această procedură:

Ansamblu fulie	1
Capac curea	1

Scoateți piulița și șaiba de la fulia din dreapta a punții mașinii de tuns iarba.
Montați ansamblul fuliei din dreapta punții mașinii de tuns iarba cu piulița și șaiba îndepărtate anterior (Figura 10).

Important: Pentru puntea mașinii de tuns iarba de 122 cm, utilizați fulia suflantei de dimensiuni mici.Pentru puntea mașinii de tuns iarba de 137 și 152 cm, utilizați fulia suflantei de dimensiuni mari.
Strângeţi piulița la un cuplu de 136 - 149 Nm.
Figura 10

Este prezentată puntea mașinii de tins iarba de 137 cm
1. Piuliță fulie existentă
2. Șaibă existentă
3. Fulie suflantă
4. Fulie punte existentă (ax)
5. Ax
Montați noul capac de curea la ansamblul fuliei cu ajutorul celor 4 șuruburi cu îndepărtate anterior (¼ × ½"), în modul prezentat în Figura 11.
Figura 11
1. Capac curea
2. Șurub (¼ × ½")

Montarea elementului de montare a dispozitivului de ataşare

Piese solicitate pentru această procedură:

Suport stabilizator	1
Cadru sistem de colectare	1
Șurub (5/16 x 1")	6
Contrapiuliță (5/16")	6
Cadru de pivotare	1
Știft cu cap și gaură lung pentru cui spintecat	1
Știft în formă de agrafă	3
Știft cu cap și gaură pentru cui spintecat	2
Tijă	2
Șaibă	2

Îndepărtați cele 2 șuruburi, 2 piulițe și suportul pentru dispozitivul de cuplare existente de la partea inferioară a apărătorii din spate (Figura 12).
Figura 12
1. Piuliţă
2. Suport pentru dispozitivul de cuplare existent
3. Şurub
Montați suportul pentru stabilizator la nivelul apărătorii din spate folosind 2 șuruburi (5/16 x 1") și 2 contrapiulițe (5/16"), așa cum se arată în Figura 13.
Figura 13
1. Contrapiuliță (5/16")
2. Suport stabilizator
3. Șurub (5/16 x 1")
Montați consola suportului pentru sistemul de colectare la nivelul mașinii după cum se arată în Figura 14.
Figura 14
1. Contrapiuliță (5/16")
2. Consolă suport pentru sistem de colectare
3. Șurub (5/16 x 1")
Montați consola pentru sistemul de colectare la nivelul consolei suportului pentru sistemul de colectare cu ajutorul știftului cu cap și gaură lung pentru cui spintecat și a unui știft în formă de agrafă (Figura 15).
Figura 15
1. Știft cu cap și gaură pentru cui spintecat
2. Știft în formă de agrafă
3. Cadru sistem de colectare
Montați capătul îndoit și evazat al unei tije în fanta de blocare din partea laterală a cadrului mașinii și deplasați tija în spate pentru a o așeza în cadru (Figura 16).

Note: Repetați acest pas pe ambele părți ale mașinii.
Cu tija așezată complet în cadru, ajustați poziția cuiului spintecat de la capătul tijei, astfel încât să fie aliniat cu proeminența de pe partea laterală a cadrului sistemului de colectare.
Figura 16

Este prezentată partea stângă
1. Tijă așezată complet în cadru
2. Cui spintecat ajustat pe partea laterală a cadrului sistemului de colectare
Fixați capetele tijelor la nivelul cadrului sistemului de colectare după cum se arată în Figura 16 și fixați capătul fiecărei tije cu un știft cu cap și gaură pentru cui spintecat și un știft în formă de agrafă.

Montarea tijei de blocare

Piese solicitate pentru această procedură:

Tijă de blocare	1
Ştift în formă de agrafă	1

Montați tija de blocare cu un știft în formă de agrafă (Figura 17).

Figura 17

Ştift în formă de agrafă
Tijă de blocare
Orificiu tijă de blocare

Asamblarea părții superioare a sistemului de colectare

Piese solicitate pentru această procedură:

Parte superioară a sistemului de colectare	1
Ecran sistem de colectare	1
Ştift în formă de agrafă	2

Întoarceți partea superioară a sistemului de colectare.
Instalați ecranul așa cum se arată în Figura 18 și asigurați-vă că este înclinat în jos, spre sacii pentru colectare.

Note: Asigurați-vă că ecranele sunt fixate la locul lor și că proeminențele sunt fixate în partea superioară a sistemului de colectare.

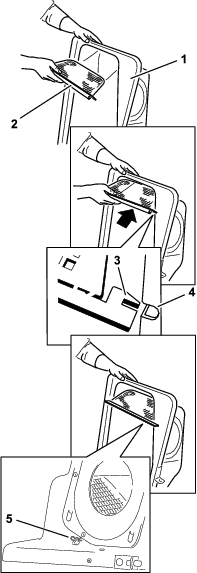

Figura 18
1. Parte superioară a sistemului de colectare
2. Ecran
3. Proeminență ecran
4. Fantă la partea superioară a sistemului de colectare
5. Ştift în formă de agrafă

Asamblarea sacilor pentru iarbă

Piese solicitate pentru această procedură:

Cadru sac	2
Sac pentru iarbă	2

Fixați cele 2 cadre pentru saci la cei 2 saci pentru iarbă.

Figura 19

Montarea părții superioare a sistemului de colectare

Piese solicitate pentru această procedură:

Ansamblu sac pentru iarbă

Montați partea superioară a sistemului de colectare la cadrul sistemului de colectare.

Note: Sistemul de colectare poate arăta diferit față de cel din imagine.
Glisați suporții peste tijele de pe cadrul sistemului de colectare și montați cuiul spintecat circular în orificiul din tija din dreapta (Figura 20).
Rotiți în jos capota sistemului de colectare, în poziția de funcționare.

Note: Pentru a îndepărta cuiul spintecat circular, continuați să îl rotiți în aceeași direcție în care este montat.

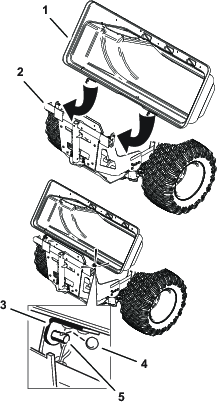

Figura 20
1. Capotă sistem de colectare
2. Cadru sistem de colectare
3. Suport capotă sistem de colectare
4. Cui spintecat circular
5. Suport
Ridicați partea superioară a sistemului de colectare și montați sacii asamblați în Asamblarea sacilor pentru iarbă prin glisarea cârligelor cadrului sacului pe suporturile de fixare (Figura 21).

Figura 21
Coborâți partea superioară a sistemului de colectare pe saci (Figura 22).

Figura 22
Fixați capota cu elementul de fixare (Figura 22).

Montarea ansamblului suflantei

Piese solicitate pentru această procedură:

Ansamblu suflantă

Atenţie

O deschidere de evacuare neacoperită ar putea permite mașinii de tuns iarba să proiecteze obiecte către operator sau trecători, cauzând răniri grave. De asemenea, poate apărea contactul cu lama.

Nu utilizați niciodată mașina de tuns iarba fără o placă de acoperire, o placă de mulcire sau un jgheab pentru evacuarea ierbii și un dispozitiv de adunat iarbă.
Asigurați-vă că deflectorul pentru iarbă este montat atunci când scoateți jgheabul pentru evacuarea ierbii și dispozitivul de adunat iarbă.

Important: Montați jgheabul de evacuare laterală atunci când îndepărtați sistemul de colectare și suflanta.

Important: Păstrați toate elementele de fixare și jgheabul de evacuare laterală.

Dacă este necesar, montați cureaua pe fulia suflantei (Figura 25).
Introduceți fusul de basculare al suflantei în suportul suflantei și rotiți ansamblul suflantei spre interior, spre mașină (Figura 23).

Note: Ansamblul suflantei trebuie să se blocheze automat, așa cum se arată în Figura 24.
Figura 23
1. Ansamblu suflantă
2. Fus de basculare suflantă
3. Suport suflantă
Figura 24
1. Element de blocare suflantă

Montarea curelei suflantei și a capacului sistemului de colectare cu acționare electrică

Piese solicitate pentru această procedură:

Capac sistem de colectare cu acționare electrică	1
Curea suflantă	1

Montați cureaua în jurul fuliei suflantei (Figura 25 și Figura 26); consultați Montarea ansamblului suflantei.

Utilizați următoarea curea în funcție de dimensiunea punții mașinii de tuns iarba:

Punte mașină de tuns iarba de 122 cm	Punte mașină de tuns iarba de 137 cm	Punte mașină de tuns iarba de 152 cm
Nr. piesă Toro 127-0074	Nr. piesă Toro 127-0075	Nr. piesă Toro 127-0076

Figura 25

Amplasarea curelei suflantei

Fulie de ghidare/tensionare
Fulie suflantă
Curea suflantă
Fulie de acționare

Figura 26

Fulie suflantă
Suflantă în poziție (porțiunea de carcasă a fost îndepărtată în scopuri ilustrative)
Arc
Tijă fulie de ghidare
Braț de ghidare
Fulie de acționare
Fulie de ghidare/tensionare
Curea suflantă

Asigurați-vă că cureaua rămâne aliniată cu fulia suflantei în timp ce montați ansamblul suflantei.
Trageți fulia de ghidare cu arc departe de tija cu arc fix și amplasați cureaua în jurul fuliei punții mașinii de tuns iarba (Figura 26).

Note: Asigurați-vă că cureaua este amplasată corect în jurul fuliei suflantei.
Amplasați cureaua în jurul fuliei de acționare, așa cum este ilustrat în Figura 25 și Figura 26.
Montați capacul sistemului de colectare cu acționare electrică peste capacul curelei și fixați-l prin strângerea butonului (Figura 27).
Figura 27
1. Buton
2. Capac sistem de colectare cu acționare electrică
3. Capac curea

Pregătirea tubului de evacuare superior

Numai modelele cu punți de 122 cm și 137 cm

Piese solicitate pentru această procedură:

Tub superior

La nivelul părții superioare a tubului de evacuare superior (capătul care este introdus în capota sistemului de colectare), măsurați 5 cm sub partea superioară a tubului.
La cinci centimetri sub partea superioară a tubului de evacuare superior, marcați o linie în jurul circumferinței tubului.
Tăiați 5 centimetri din partea superioară a tubului folosind linia marcată în pasul 2.

Note: Încercați să păstrați forma părții superioare a tubului la tăiere.
Figura 28
1. Îndepărtați 5 centimetri din partea de superioară a tubului.
2. Tub de evacuare superior

Montarea tuburilor de evacuare

Piese solicitate pentru această procedură:

Tub superior	1
Șurub (¼ × ¾")	2
Șaibă (¼ inch)	2
Contrapiuliță (¼")	2
Tub inferior	1

Important: Asigurați-vă că puntea mașinii de tuns iarba este în poziția cea mai joasă pentru înălțimea de tăiere înainte de a monta tuburile de evacuare.

Note: Nu uitați să montați deflectorul pentru iarbă când îndepărtați sistemul de colectare de la mașina de tuns iarba.

Decuplați priza de putere, opriți mașina și scoateți cheia.
Coborâți puntea mașinii de tuns iarba până la cea mai joasă poziție a înălțimii de tăiere.
Îndepărtați sacii pentru a vedea tubul de sub capotă.
Coborâți și blocați capota.
Utilizați ambele elemente de fixare pentru a atașa tubul inferior la ansamblul suflantei (Figura 29).

Note: Asigurați-vă că canelura din tubul inferior este în partea de jos când este montat (Figura 31).

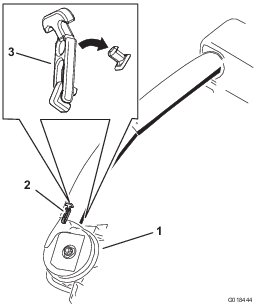

Figura 29

Element de fixare tub de evacuare inferior
1. Ansamblu suflantă
2. Element de fixare superior
3. Element de fixare
Notați unde sunt montate cele 2 șuruburi de la tubul superior.

Note: Orificiul din apropierea vârfurilor de săgeți turnate nu va fi folosit.
Scoateți cele 2 șuruburi de la capătul inferior al tubului superior.
Utilizați cele 2 orificii ca șablon pentru tubul inferior.

Note: Păstrați elementele de fixare.
Introduceți capătul superior (fără orificii) al tubului superior prin elementul de etanșare al tubului din capotă împingând tubul până când intră în contact cu interiorul capotei.
Trageți ușor tubul superior, astfel încât elementul de etanșare se extinde în exterior și peste tubul inferior (Figura 30).
Figura 30
1. Tub superior
2. Element de etanșare din cauciuc care iese afară
3. Capotă sistem de colectare
Aliniați orificiile superioare ale tubului pentru a se potrivi cu adânciturile de pe suprafața tubului inferior.

Note: Asigurați-vă că profilul lateral apare așa cum se arată în Figura 31.

Note: Nu folosiți orificiul deschis de lângă vârfurile săgeților turnate.
Figura 31
1. Tub superior
2. Orificiu existent (șurub îndepărtat)
3. Canelură la partea inferioară a tubului la montare
4. Tub inferior
Folosind orificiile existente în tubul superior ca șablon, efectuați 2 orificii cu diametrul de 6,5 mm prin adânciturile de pe tubul inferior (Figura 32).

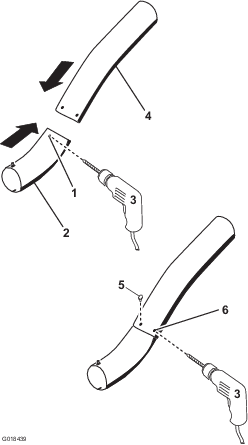

Figura 32

Găurirea tubului de evacuare inferior
1. Adâncituri
2. Tub inferior
3. Găuriți un orificiu cu diametrul de 6,5 mm
4. Tub superior
5. Montați aici un șurub (¼ × ¾"), o șaibă (¼") și o contrapiuliță (¼").
6. Tub superior – orificii existente
Îndepărtați tuburile superioare și inferioare de la mașină.
Glisați tuburile împreună și aliniați orificiile.
Montați șaibele (¼") la șuruburi (Figura 32).
Folosind o cheie hexagonală, montați șuruburile (¼ × ¾") și șaibele (¼") din interiorul tubului inferior și prin orificiile existente în tubul superior (Figura 32).
Fixați tuburile împreună cu piulițele (¼") așa cum se arată în Figura 32.
Introduceți tubul de evacuare superior prin elementul de etanșare al tubului din capotă.
Trageți ușor tubul superior, astfel încât elementul de etanșare să se extindă în exterior și peste ansamblul suflantei (Figura 30).
Utilizați ambele elemente de fixare pentru a atașa tubul inferior la ansamblul suflantei (Figura 29).

Operare

Atenţie

Pentru a evita vătămările corporale, urmați aceste proceduri:

Familiarizați-vă cu toate instrucțiunile de operare și siguranță din Manualul operatorului mașinii de tuns iarba înainte de a utiliza acest dispozitiv de atașare.
Nu îndepărtați niciodată tubul de evacuare, sacii, partea superioară a sistemului de colectare sau jgheabul în timp ce este pornită mașina.
Opriți întotdeauna mașina și așteptați ca toate piesele în mișcare să se oprească înainte de a îndepărta un obstacol din sistemul de colectare.
Nu efectuați niciodată lucrări de întreținere sau reparații în timp ce este pornită mașina.

Atenţie

Fără să fie montate deflectorul pentru iarbă, tuburile sistemului de colectare sau ansamblu complet al sistemului de colectare, dumneavoastră și cei din jur sunteți expuși contactului cu lama și reziduuri proiectate. Contactul cu lama (lamele) rotative ale mașinii de tuns iarba și reziduurile proiectate va cauza vătămări sau deces.

Montați întotdeauna deflectorul de iarbă când scoateți sistemul de colectare și comutați la modul de descărcare laterală.
Dacă deflectorul pentru iarbă este deteriorat, înlocuiți-l imediat. Deflectorul de iarbă direcționează materialul în jos, spre gazon.
Nu vă sprijiniți niciodată mâinile sau picioarele sub mașina de tuns iarba.
Nu încercați niciodată să curățați zona de descărcare sau lamele mașinii de tuns iarba decât dacă comutați priza de putere în poziție oprire și rotiți cheia de contact în poziția de oprire. De asemenea, scoateți cheia și deconectați firul de la bujie (bujii).
Opriți mașina înainte de a desfunda jgheabul de evacuare.

Golirea sacilor pentru iarbă

Pericol

Resturile, cum ar fi frunzele, iarba sau tufișurile pot lua foc. Un incendiu în zona motorului poate provoca vătămări corporale și daune materiale.

Aveți grijă să nu se acumuleze resturi în zona motorului și a tobei de eșapament.
Aveți grijă când deschideți capacul sistemului de colectare pentru a împiedica resturile să cadă în zona motorului și a tobei de eșapament.
Înainte de depozitare, lăsaţi mașina să se răcească.

Aveți grijă când ridicați sau manipulați un sac pentru iarbă plin. Pentru a goli sacul pentru iarbă:

Parcați maşina pe o suprafaţă plană și decuplați comutatorul de comandă pentru lamă.
Deplasați în exterior manetele de control al mișcării până în poziția de blocare neutră, opriți mașina, scoateți cheia și așteptați oprirea tuturor pieselor mobile înainte de a părăsi poziția de operare.
Deschideți (ridicați) partea superioară a sistemului de colectare (Figura 33).

Figura 33
Comprimați reziduurile în saci. Ridicați sacul cu ambele mâini și desprindeți-l din suportul de fixare. Goliți sacul. Repetați procedura pentru celălalt sac.

Figura 34

Figura 35
Montați sacii prin glisarea cârligelor cadrului sacului pe suporții de fixare.
Coborâți partea superioară a sistemului de colectare pe saci.

Eliminarea obstrucțiilor din sistemul de colectare

Atenţie

În timpul utilizării sistemului de colectare, suflanta se rotește și poate tăia sau răni mâinile și degetele.

Înainte de reglarea, curăţarea, repararea şi inspectarea suflantei şi înainte de desfundarea jgheabului, opriţi motorul şi aşteptaţi oprirea tuturor pieselor mobile. Scoateţi cheia.
Utilizaţi un băţ sau un obiect similar şi nu mâinile pentru a elimina obstrucţiile din suflantă și tub.
Ţineţi-vă faţa, mâinile, picioarele şi alte părţi ale corpului, precum şi hainele, la distanţă de componentele mascate, mobile sau rotative.

Parcați maşina pe o suprafaţă plană și decuplați comutatorul de comandă pentru lamă.
Deplasați în exterior manetele de control al mișcării până în poziția de blocare neutră, opriți mașina, scoateți cheia și așteptați oprirea tuturor pieselor mobile înainte de a părăsi poziția de operare.
Verificați sacii pentru iarbă și goliți-i dacă sunt plini.
Demontați și separați tubul de evacuare și jgheabul de la partea superioară a sistemului de colectare și de la mașina de tuns iarba. Folosind un băț sau un obiect similar, îndepărtați cu atenție obstrucțiile din mașina de tuns iarba, tubul de evacuare, jgheab și partea superioară a sistemului de colectare.
După ce ați îndepărtat obstrucția, montați sistemul de colectare complet și reluați operarea.

Îndepărtarea sistemului de colectare

Avertisment

Neîndepărtarea greutăților frontale ale sistemului de colectare și operarea mașinii fără sistemul de colectare poate cauza instabilitate, ceea ce poate duce la pierderea controlului.

Îndepărtați întotdeauna greutățile frontale atunci când îndepărtați sistemul de colectare.
Nu utilizați niciodată mașina fără sistemul de colectare și cu greutățile din față montate.

Puteți scoate sistemul de colectare repetând în ordine inversă acțiunile de configurare pentru toate seturile montate. Dacă sunt montate greutăți, îndepărtați întotdeauna greutățile frontale atunci când îndepărtați sistemul de colectare.

Note: Este necesar să îndepărtați deflectorul de separare numai atunci când montați un set de mulcire.

Indicaţii de exploatare

Recomandări pentru colectare

Reamintirea dimensiunilor mașinii cu dispozitivul de atașare

Rețineți că mașina este mai lungă și mai lată cu acest dispozitiv de atașare montat. Prin viraje prea strânse în locuri înguste, puteți deteriora dispozitivul de atașare.

Finisare

Finisați întotdeauna cu partea stângă a mașinii de tuns iarba. Nu finisați cu partea dreaptă a mașinii de tuns iarba, deoarece ați putea deteriora jgheabul pentru sistemul de colectare și tubul de evacuare.

Înălțime de tăiere

Nu setați înălțimea de tăiere a mașinii de tuns iarba prea mică, deoarece iarba lungă care înconjoară mașina poate împiedica aerul să pătrundă sub mașina de tuns iarba și să intre în sistemul de colectare. Dacă nu pătrunde suficient aer sub mașina de tuns iarba, sistemul de colectare se va bloca.

Frecvența de tăiere

Tundeți des iarba, mai ales atunci când crește rapid. Va trebui să tundeți iarba de două ori în cazul în care crește excesiv.

Tehnică de tăiere

Pentru un aspect optim al gazonului, asigurați-vă că suprapuneți ușor mașina de tuns iarba pe zona tunsă anterior. Acest lucru ajută la reducerea sarcinii mașinii și reduce riscul de a astupa jgheabul și tubul de evacuare.

Viteză de colectare

De cele mai multe ori veți colecta cu accelerația mașinii de tuns iarba în poziția RAPID și veți conduce la o viteză normală. Cu toate acestea, în iarba extrem de uscată și cu mult praf, este posibil să fie necesar să reduceți ușor accelerația (sau viteza lamelor, dacă se aplică) și să creșteți viteza de deplasare a mașinii de tuns iarba. Sistemul de colectare se poate bloca dacă conduceți prea repede și turația motorului este prea mică. Pe teren înclinat, poate fi necesar să reduceți viteza de deplasare a mașinii de tuns iarba. Acest lucru ajută la menținerea turației motorului și a eficienței colectării. Tundeți iarba la vale ori de câte ori este posibil.

Avertisment

Pe măsură ce se umple sistemul de colectare, se adaugă greutate suplimentară în spatele mașinii. Dacă opriți și porniți brusc pe teren înclinat, puteți pierde controlul direcției sau mașina se poate răsturna.

Nu porniți sau opriți brusc atunci când urcați sau coborâți panta. Evitați pornirile în rampă.
Dacă opriți mașina când vă deplasați în rampă, decuplați comanda lamei. Apoi deplasați-vă cu spatele în pantă folosind o viteză mică.
Evitați virajele bruște sau schimbările rapide de viteză pe teren înclinat.
Nu utilizați niciodată mașina fără sistemul de colectare și cu greutățile din față montate.

Colectarea ierbii lungi

Iarba excesiv de lungă este grea și este posibil să nu fie propulsată complet în sacii pentru iarbă. Dacă se întâmplă acest lucru, tubul și jgheabul de evacuare se pot bloca. Pentru a evita blocarea sistemului de colectare, tundeți iarba la o înălțime de tăiere mare, apoi coborâți mașina la înălțimea de tăiere normală și repetați procesul de tundere.

Colectarea ierbii umede

Încercați întotdeauna să tăiați iarba când este uscată, deoarece gazonul dumneavoastră va avea un aspect îngrijit. Dacă trebuie să tundeți iarba umedă, utilizați funcția convențională de descărcare laterală a mașinii de tuns iarba. Câteva ore mai târziu, când resturile de iarbă sunt uscate, montați sistemul de colectare complet și aspirați iarba tăiată.

Semne de colmatare

Pe măsură ce colectați, o cantitate mică de iarbă tăiată este suflată în mod normal din partea din față a mașinii de tuns iarba. O cantitate excesivă de resturi de iarbă suflate indică faptul că sacii sunt plini sau că sistemul este blocat.

Întreţinere

Note: Determinați partea stângă și dreaptă a mașinii din poziția de operare normală.

Program(e) de întreţinere recomandat(e)

Interval de întreţinere şi service	Procedură de întreţinere
După primele 8 ore	Verificați cureaua suflantei. Verificați sistemul de colectare.
După fiecare folosinţă	Curățați ecranul capotei. Curățați sistemul de colectare.
La intervale de 25 de ore	Verificați cureaua suflantei.
La intervale de 100 de ore	Verificați sistemul de colectare.

Atenţie

Dacă lăsați cheia în comutatorul de contact, cineva poate porni în mod accidental mașina și vă poate răni pe dumneavoastră sau alți trecători.

Scoateți cheia și deconectați cablurile de la bujie înainte de a efectua orice lucrare de întreținere. Amplasați cablul deoparte, astfel încât să nu intre în contact accidental cu bujia.

Atenţie

Motoarele se pot încălzi atunci când funcționează. Contactul cu suprafețele fierbinți poate cauza arsuri grave.

Lăsați să se răcească motorul, în special toba de eșapament, înainte de a le atinge.

Atenţie

Resturile, cum ar fi frunzele, iarba sau tufișurile pot lua foc. Un incendiu în zona motorului poate provoca vătămări corporale și daune materiale.

Aveți grijă să nu se acumuleze resturi în zona motorului și a tobei de eșapament.
Aveți grijă când deschideți capacul sistemului de colectare pentru a împiedica resturile să cadă în zona motorului și a tobei de eșapament.
Înainte de depozitare, lăsaţi mașina să se răcească.

Pregătirea pentru întreţinere

Efectuați următorii pași înainte de a efectua lucrările de întreținere a mașinii:

Parcați maşina pe o suprafaţă uniformă.
Decuplați priza de putere și deplasați manetele de control al mișcării în poziția NEUTRă-BLOCARE.
Opriți mașina și scoateți cheia.
Curățați mașina de tuns iarba de orice resturi de pe punte sau partea din spate, pentru a ușura întreținerea.

Curățarea ecranului capotei

Interval de întreţinere şi service	Procedură de întreţinere
După fiecare folosinţă	Curățați ecranul capotei.

Deschideți capota sistemului de colectare.
Curățați reziduurile de pe ecran.
Închideți capota sistemului de colectare.

Curățarea sistemului de colectare și a sacilor

Interval de întreţinere şi service	Procedură de întreţinere
După fiecare folosinţă	Curățați sistemul de colectare.

Spălați interiorul și exteriorul capotei sistemului de colectare, sacii, tubul și partea inferioară a mașinii de tuns iarba.

Note: Utilizați un detergent delicat pentru autovehicule pentru a îndepărta murdăria.
Asigurați-vă că îndepărtați iarba colmatată de pe toate piesele.
După spălarea tuturor pieselor, lăsați-le să se usuce bine.

Note: Cu toate piesele montate, porniți și rulați mașina timp de un minut pentru a ajuta la uscare.

Verificarea curelei suflantei

Interval de întreţinere şi service	Procedură de întreţinere
După primele 8 ore	Verificați cureaua suflantei.
La intervale de 25 de ore	Verificați cureaua suflantei.

Verificați curelele pentru a descoperi eventuale fisuri, margini uzate, urme de arsuri sau orice alte deteriorări. Înlocuiţi curelele deteriorate.

Înlocuirea curelei suflantei

Îndepărtați capacul din plastic al curelei.
Trageți în spate fulia de ghidare cu arc pentru a detensiona cureaua (Figura 36).
Figura 36
1. Fulie suflantă
2. Suflantă în poziție (porțiunea de carcasă a fost îndepărtată în scopuri ilustrative)
3. Fulie de acționare
4. Puntea mașinii de tuns iarba
5. Fulie de ghidare/tensionare
6. Curea suflantă
Scoateți cureaua existentă a sistemului de colectare de pe fulia punții mașinii de tuns iarba.
Îndepărtați suflanta de la puntea mașinii de tuns iarba.
Scoateți cureaua existentă a sistemului de colectare de pe fuliile suflantei.
Montați cureaua nouă în jurul fuliilor suflantei (Figura 36).
Montați suflanta pe suportul său.
Montați noua curea în jurul fuliei punții mașinii de tuns iarba (Figura 36).
Trageți în spate fulia de ghidare cu arc și montați cureaua pe aceasta (Figura 36).

Verificarea sistemului de colectare

Interval de întreţinere şi service	Procedură de întreţinere
După primele 8 ore	Verificați sistemul de colectare.
La intervale de 100 de ore	Verificați sistemul de colectare.

Verificați tubul superior, tubul inferior, capota sistemului de colectare și ansamblul suflantei.

Note: Înlocuiți aceste piese dacă sunt fisurate sau rupte.
Verificați sacii, cadrul sistemului de colectare și ecranul.

Note: Înlocuiți orice piesă care este fisurată sau ruptă.
Strângeți toate piulițele și șuruburile.

Verificarea lamelor mașinii de tuns iarba

Verificați lamele mașinii de tuns iarba în mod regulat și ori de câte ori o lamă lovește un obiect străin.
Dacă lamele sunt uzate sau deteriorate, montați lame noi; consultați Manualul operatorului mașinii pentru instrucțiuni cu privire la întreținerea completă a lamelor.

Depozitare

Depozitarea sistemului de colectare

Curățați sistemul de colectare; consultaţi Curăţarea sistemului de colectare.
Verificați dacă există deteriorări ale sistemului de colectare; consultați Verificarea sistemului de colectare.
Asigurați-vă că sacii pentru iarbă sunt goi și bine uscați.
Păstrați sistemul de colectare într-un loc curat și uscat, ferit de lumina directă a soarelui. Acest lucru protejează piesele din plastic și prelungește durata de viață a sistemului de colectare. Dacă trebuie să depozitați sistemul de colectare la exterior, acoperiți-l cu o husă rezistentă la intemperii.

Înlăturarea defecţiunilor

Problem	Possible Cause	Corrective Action
Există vibrații anormale.	Lama (lamele) de tăiere este (sunt) îndoită/e sau nu este (sunt) echilibrată/e. Șurubul pentru montarea lamei este slăbit. O fulie a suflantei este slăbită sau un ansamblu de fulie este slăbit. Cureaua sistemului de colectare este uzată. Lama (lamele) suflantei este (sunt) îndoită/e sau nu este (sunt) echilibrată/e.	Instalați noi lame de tăiere. Strângeți șurubul pentru montarea lamei. Strângeți fuliile corespunzătoare. Înlocuiți cureaua. Contactaţi un centru de service autorizat.
Performanță redusă de colectare	Turația motorului este prea mică. Ecranul din capota sistemului de colectare este colmatat. Cureaua sistemului de colectare este slăbită. Un tub sau suflanta sunt colmatate. Sacii sunt plini.	Operați întotdeauna motorul la accelerație maximă. Îndepărtați de pe ecran reziduurile, resturile de frunze sau iarbă. Înlocuiți cureaua sistemului de colectare. Localizați și îndepărtați reziduurile blocate. Goliți buncărul de alimentare.
Suflanta și tuburile se colmatează prea des.	Sacii sunt prea plini. Turația motorului este prea mică. Iarba este prea udă. Iarba este prea lungă. Ecranul din capota sistemului de colectare este colmatat. Viteza de deplasare este prea mare. Cureaua sistemului de colectare este uzată.	Goliți mai frecvent. Operați întotdeauna motorul la accelerație maximă. Tundeți iarba atunci când este uscată. Tăiați maxim 51 – 76 mm sau ⅓ din înălțimea ierbii, oricare dintre acestea este mai mică. Îndepărtați de pe ecran reziduurile, resturile de frunze sau iarbă. Conduceți mai încet la accelerație maximă. Înlocuiți cureaua.
Proiectare de reziduuri	Sacii sunt prea plini. Viteza de deplasare este prea mare. Nu este asigurată planeitatea punții mașinii de tuns iarba.	Goliți mai frecvent. Conduceți mașina cu viteză redusă în timp ce motorul funcționează la accelerație maximă. Consultați Manualul operatorului mașinii pentru asigurarea planeității punții mașinii de tuns iarba.
Rotorul suflantei nu se rotește liber.	Suflanta este colmatată. Rotorul nu este aliniat.	Îndepărtați reziduurile, resturile de frunze sau iarbă de pe rotorul suflantei. Contactaţi un centru de service autorizat.

Modele Titan
Dimensiunea punții	Greutăți necesare
122 cm	3
137 cm	2
152 cm	1

Modele Titan Max
Dimensiunea punții	Greutăți necesare
152 cm	4

Sistem de colectare cu doi saci cu acționare electrică

Tractoraș de tuns iarba cu rază de viraj zero TITAN® sau TITAN® MAX

Model No. 79348-Serial No. 400000000 and Up

Introducere

Atenţie

Siguranţă în funcţionare

Atenţie

Atenţie

Siguranța tractării

Decal-uri instrucţionale şi de siguranţă

Reglare

Pregătirea mașinii

Montarea greutăților

Avertisment

Îndepărtarea deflectorului pentru iarbă și a capacului curelei

Atenţie

Montarea deflectorului și a suportului suflantei

Montarea ansamblului fuliei, a capacului curelei și a șurubului cu umăr

Montarea elementului de montare a dispozitivului de ataşare

Montarea tijei de blocare

Asamblarea părții superioare a sistemului de colectare

Asamblarea sacilor pentru iarbă

Montarea părții superioare a sistemului de colectare

Montarea ansamblului suflantei

Atenţie

Montarea curelei suflantei și a capacului sistemului de colectare cu acționare electrică

Pregătirea tubului de evacuare superior

Montarea tuburilor de evacuare

Operare

Atenţie

Atenţie

Golirea sacilor pentru iarbă

Pericol

Eliminarea obstrucțiilor din sistemul de colectare

Atenţie

Îndepărtarea sistemului de colectare

Avertisment

Indicaţii de exploatare

Recomandări pentru colectare

Reamintirea dimensiunilor mașinii cu dispozitivul de atașare

Finisare

Înălțime de tăiere

Frecvența de tăiere

Tehnică de tăiere

Viteză de colectare

Avertisment

Colectarea ierbii lungi

Colectarea ierbii umede

Semne de colmatare

Întreţinere

Program(e) de întreţinere recomandat(e)

Atenţie

Atenţie

Atenţie

Pregătirea pentru întreţinere

Curățarea ecranului capotei

Curățarea sistemului de colectare și a sacilor

Verificarea curelei suflantei

Înlocuirea curelei suflantei

Verificarea sistemului de colectare

Verificarea lamelor mașinii de tuns iarba

Depozitare

Depozitarea sistemului de colectare

Înlăturarea defecţiunilor
