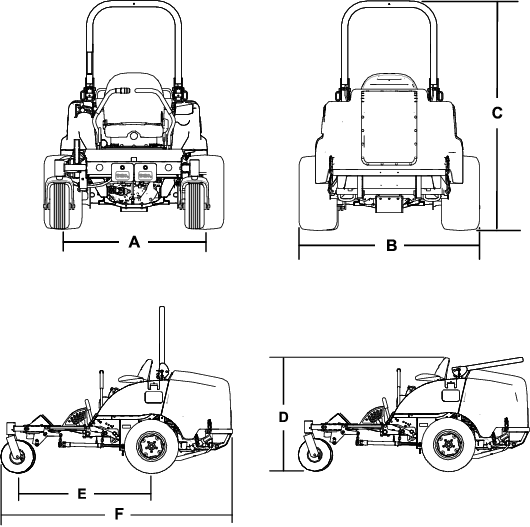

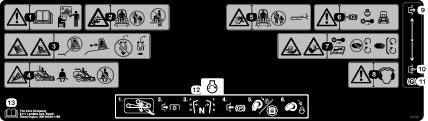

Unidad de tracción Groundsmaster® Serie 7210

Important: Utilice siempre el cinturón de seguridad cuando la barra antivuelco está en posición elevada. No utilice el cinturón de seguridad cuando la barra antivuelco está bajada.

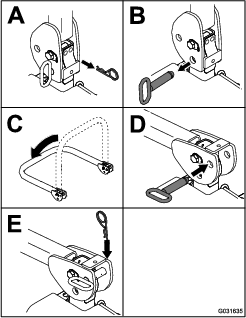

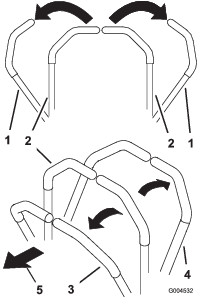

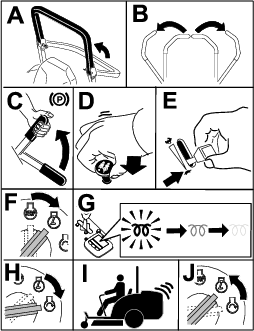

Bajada de la barra antivuelco

Baje la barra antivuelco como se muestra en la Figura 11.

Note: Empuje la barra hacia adelante para aliviar la presión en los pasadores.

Figura 10

Note: Asegure la barra antivuelco para que no dañe el capó.

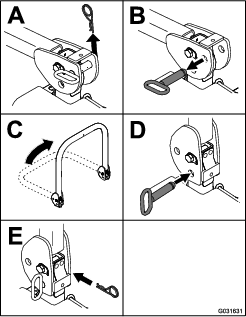

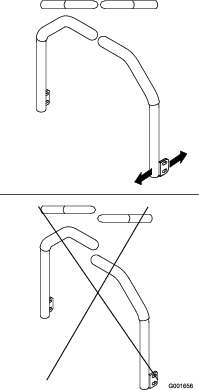

Elevación de la barra antivuelco

Eleve la barra antivuelco como se muestra en la Figura 10.

Figura 11

Important: Utilice siempre el cinturón de seguridad cuando la barra antivuelco está en posición elevada. No utilice el cinturón de seguridad cuando la barra antivuelco está bajada.

La altura de corte puede ajustarse de 2.5 cm a 15.8 cm (1" a 6") en incrementos de 6 mm (¼") colocando el pasador de tope en diferentes posiciones.

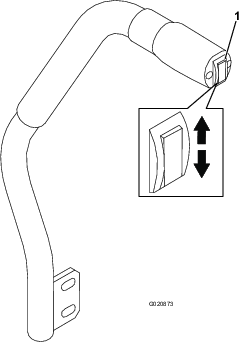

1. Con el motor en marcha, presione hacia arriba el interruptor de elevación de la carcasa hasta que la unidad de corte esté elevada del todo y suelte el interruptor inmediatamente (Figura 27).

2. Gire el pasador de tope hasta que el pasador cilíndrico que contiene se alinee con las ranuras de los taladros del soporte de altura de corte, y retire el pasador (Figura 12).

3. Seleccione un taladro del soporte de altura de corte que corresponda a la altura de corte deseada, inserte el pasador y gírelo para bloquearlo en esa posición (Figura 12).

   Note: Hay 4 filas de orificios (Figura 12). La fila superior corresponde a la altura de corte impresa encima del pasador. La segunda fila corresponde a la altura impresa más 6 mm (¼"). La tercera fila corresponde a la altura impresa más 12 mm (½"). La fila inferior corresponde a la altura impresa más 18 mm (¾"). Para la posición de 15.8 cm (6") hay un solo taladro, situado en la segunda fila. Esta posición no añade 6 mm (¼") a la altura de 15.8 cm (6").



   Figura 12

   1. Pasador de tope
   2. Tope de la altura de corte

4. Ajuste de los rodillos protectores del césped y los patines según sea necesario.

El asiento se desplaza hacia adelante y hacia atrás. Coloque el asiento en la posición que le permita controlar mejor la máquina y en la que esté más cómodo.

Mueva la palanca lateralmente para desbloquear el asiento (Figura 15).

Figura 15

El asiento puede ajustarse para que la conducción sea más suave y cómoda. Coloque el asiento en la posición más cómoda para usted.

Para ajustarlo, gire el pomo situado en la parte delantera en cualquier sentido hasta encontrar la posición más cómoda (Figura 16).

Figura 16

1. Pomo de la suspensión del asiento

Para tener acceso al sistema hidráulico y a otros sistemas situados debajo del asiento, desenganche el asiento y hágalo girar hacia adelante.

1. Utilice la palanca de ajuste del asiento para deslizar el asiento hacia adelante.

2. Tire del enganche del asiento hacia adelante y levante para desenganchar el asiento (Figura 17).



   Figura 17

   1. Enganche del asiento

La pantalla muestra información sobre la máquina, como por ejemplo el estado operativo, diferentes diagnósticos y otra información sobre la máquina. Hay varias pantallas diferentes. Puede cambiar entre las pantallas en cualquier momento pulsando cualquiera de los botones de la pantalla y luego seleccionando la tecla de flecha correspondiente.

Figura 18

1. Indicador
2. Sensor de brillo de la pantalla
3. Botón de navegación - Arriba
4. Botón Atrás/Salir
5. Botón de navegación - Reducir/Izquierda
6. Botón de navegación - Abajo
7. Botón de navegación - Aumentar/Derecha
8. Tecla Enter/Seleccionar

Note: El propósito de cada botón puede variar dependiendo de lo que se necesite en cada momento. El icono de cada botón indica su función en cada momento.

Descripción de los iconos del InfoCenter

	Horímetro
	Cambio de página
	Las bujías están activadas.
	El operador debe sentarse en el asiento.
	El freno de estacionamiento está puesto.
	Temperatura del refrigerante del motor (°C o °F)
	Solicitud de regeneración de reinicio-standby
	Solicitud de regeneración estacionaria o de recuperación
	Se está procesando una regeneración estacionaria o de recuperación.
	Alta temperatura de los gases de escape
	Error en el diagnóstico de control de NOx; conduzca la máquina al taller y póngase en contacto con su distribuidor autorizado Toro (versión de software U y posteriores).
	La toma de fuerza está deshabilitada.
	La TDF está engranada.
	Batería
	Advertencia
	Activo
	Inactivo
	Anterior
	Siguiente
	Las unidades de corte se están elevando.
	Las unidades de corte se están bajando.
	Pantalla anterior
	Rápido
	Lento
	Aumentar valor
	Reducir valor
	Menú
	Desplazamiento hacia arriba/hacia abajo
	Desplazamiento hacia la izquierda/hacia la derecha
	Bloqueado
	Contraseña PIN

Para entrar en el sistema de menús del InfoCenter, pulse el botón de acceso a los menús en la pantalla principal. Aparecerá el menú principal. Las tablas siguientes contienen un resumen de las opciones disponibles en cada menú:

Menú principal - Elemento del menú	Descripción
Service (Mantenimiento)	El menú Service (Mantenimiento) contiene información sobre la máquina para la regeneración del DPF.
Settings (Ajustes)	El menú Settings (Ajustes) permite personalizar y modificar las variables de configuración de la pantalla.
Ajustes de la máquina	El menú Ajustes de la máquina permite ajustar los umbrales del sensor de pendientes.
Acerca de	El menú Acerca de muestra el número de modelo, el número de serie y la versión del software de su máquina.

Ajustes - Elemento de Menú	Descripción
Introducir PIN	Permite que una persona (superintendente/mecánico) autorizada por su compañía acceda a los menús protegidos con código PIN.
Ajustes protegidos	Permite que una persona autorizada por la empresa con el código PIN pueda acceder a los ajustes protegidos.
Restaurar valores predeterminados	Reinicia los ajustes con los valores predeterminados.
Retroiluminación	Controla el brillo de la pantalla LCD.
Idioma	Controla el idioma utilizado en el InfoCenter*.
Unidades	Controla las unidades utilizadas en el InfoCenter (inglés o métrico).

Note: El menú Ajustes de la máquina sólo aparece cuando se introduce el PIN.

Ajustes de la máquina - Elemento del menú	Descripción
Sensor de pendientes instalado	Indica que hay un sensor de pendientes instalado.

Acerca de – Elemento del menú	Descripción
Modelo	Muestra el número de modelo de la máquina.
NS	Muestra el número de serie de la máquina.
Rev S/W	Indica la revisión de software del controlador principal.
Fase V	Muestra Yes o No (sí/no), dependiendo del motor.
XDM-2700	Indica la revisión de software del InfoCenter
Estadísticas CAN	Indica el estado del bus de comunicaciones de la máquina

Protegido en menús protegidos – accesible solo al introducir el PIN

Algunas opciones de configuración operativa pueden modificarse en el menú SETTINGS (Ajustes) del InfoCenter. Para bloquear estos ajustes, utilice el PROTECTED MENU (Menú Protegido).

Note: Su distribuidor programa la contraseña inicial en el momento de la entrega de la máquina.

Figura 21

1. Indicador diagnóstico

• Rojo intermitente — fallo activo

• Rojo fijo — aviso activo

• Verde fijo — operación normal

• Verde intermitente—actualizando código

Ponga siempre el freno de estacionamiento cuando pare la máquina o cuando la deje desatendida.

Activación del freno de estacionamiento

Advertencia

El freno de estacionamiento puede no sujetar la máquina si está aparcada en una pendiente, y pueden producirse lesiones personales o daños materiales.

No aparque la máquina en pendientes sin antes bloquear o calzar las ruedas.

Figura 22

Liberación del freno de estacionamiento

Figura 23

Note: El indicador de la bujía se enciende por 6 segundos cuando gira la llave de contacto a la posición de MARCHA. Gire la llave de contacto a la posición de ARRANQUE después de que la luz haya desaparecido.

Important: Utilice ciclos de arranque de no más de 15 segundos en cada minuto para evitar sobrecalentar el motor de arranque.

Important: Opere la máquina con la palanca del acelerador en la posición de LENTO tanto hacia adelante como hacia atrás durante 1 a 2 minutos, después de haber cambiado el aceite del motor, después de haber reparado el motor, la transmisión o el motor de las ruedas, y cuando arranque el motor por primera vez. Accione la palanca de elevación y la palanca de la TDF para verificar que funcionen correctamente. Pare el motor, compruebe los niveles de aceite y compruebe que no hay fugas de aceite, piezas sueltas u otros desperfectos evidentes.

Figura 24

Note: Deje el acelerador en la posición intermedia entre las posiciones RáPIDO y LENTO hasta que se calienten el motor y el sistema hidráulico.

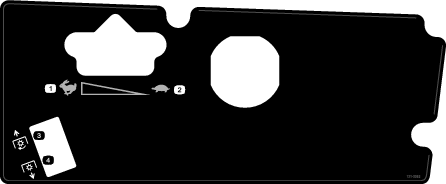

El control del acelerador regula la velocidad del motor en rpm (revoluciones por minuto). Ponga el acelerador en posición RáPIDO para conseguir el mejor rendimiento. Tenga el acelerador siempre en la posición de RáPIDO cuando utiliza accesorios motorizados.

1. Quite el freno de estacionamiento.

   Note: El motor se para si usted mueve las palancas de control de movimiento fuera de la posición de BLOQUEO/PUNTO MUERTO con el freno de estacionamiento puesto.

2. Mueva las palancas a la posición central, desbloqueadas.

3. Conduzca la máquina de la manera siguiente:

   • Para ir hacia adelante en línea recta, empuje lentamente las palancas de control de movimiento hacia adelante (Figura 25).

   • Para ir hacia atrás en línea recta, tire lentamente de las palancas de control de movimiento hacia atrás (Figura 25).

   • Para girar, ralentice la máquina tirando hacia atrás de ambas palancas, y luego empuje hacia adelante la palanca del lado opuesto del sentido de giro (Figura 25).

   • Para detenerse, tire de las palancas de control de movimiento a la posición de Punto MUERTO.

   Note: Cuanto más mueva las palancas de control de movimiento en cualquier sentido, más rápidamente se desplazará la máquina en ese sentido.



   Figura 25

   1. Palanca de control de movimiento – posición de BLOQUEO/PUNTO MUERTO
   2. Posición central de desbloqueo
   3. Hacia adelante
   4. Hacia atrás
   5. Parte delantera de la máquina

Note: Corte de hierba a una velocidad que le permite a la carga del motor promover la regeneración del FPD.

1. Mueva la máquina al lugar de trabajo.

2. Siempre que sea posible, ponga el acelerador en ralentí alto.

3. Engrane el interruptor de la TDF.

4. Mueva las palancas de control de movimiento de forma gradual hacia adelante y desplace la máquina lentamente sobre la zona de siega.

5. Cuando las unidades de corte delanteras entren en la zona de siega, baje las unidades de corte.

6. Corte la hierba para que las cuchillas puedan segar y descargar recortes a alta velocidad mientras brindan una buena calidad de corte.

   Note: Si el índice de corte es demasiado elevado, la calidad de corte puede reducirse. Disminuya la velocidad de avance de la máquina o disminuya la anchura de corte para recuperar la velocidad de ralentí alto del motor.

7. Cuando las unidades de corte entren al canto de la zona de siega, levántelas.

8. Realice un giro pronunciado para quedar alineado rápidamente para la próxima pasada.

El filtro de partículas diésel (DPF) elimina el hollín del sistema de escape del motor.

El proceso de regeneración del DPF utiliza el calor de los gases de escape del motor, incrementado por el catalizador, para reducir a cenizas el hollín acumulado.

Para mantener limpio el DPF, recuerde lo siguiente:

• Haga funcionar el motor a la velocidad máxima del motor cuando sea posible para potenciar la limpieza automática del DPF.

• Utilice el aceite de motor correcto.

• Minimice el tiempo durante el cual el motor está en ralentí.

• Utilice únicamente combustible diésel ultra bajo en azufre.

Opere y mantenga su máquina con la función del FPD en mente. El motor bajo carga produce normalmente una temperatura suficiente en los gases de escape para la regeneración del DPF.

Important: Minimice el tiempo durante el cual el motor está en ralentí o a baja velocidad para ayudar a reducir la acumulación de hollín en el DPF.

Descripción de los Iconos de regeneración

Icono	Definición del icono
	• Icono de regeneración estacionaria o de recuperación — regeneración solicitada.
	• Realice la regeneración inmediatamente.
	• Regeneración aceptada; la solicitud se está procesando.
	• Regeneración en curso; la temperatura del escape es elevada.
	• Funcionamiento defectuoso del sistema de control de NOx; la máquina necesita mantenimiento.

Tipos de regeneración del filtro de partículas diésel

Tipos de regeneración del filtro de partículas diésel que se llevan a cabo mientras la máquina está en funcionamiento:

Tipo de regeneración	Condiciones que causan una regeneración del DPF	Descripción de operación del FPD
Pasiva	Ocurre durante la operación normal de la máquina a una velocidad elevada del motor o con una carga elevada del motor.	• El InfoCenter no muestra un icono que indique regeneración pasiva.
		• Durante la regeneración pasiva, el DPF procesa gases de escape a altas temperaturas, oxidando emisiones peligrosas y reduciendo el hollín a cenizas.
Asistida	Se produce debido a la baja velocidad del motor, una baja carga del motor, o si la computadora detecta que el DPF se está obstruyendo a causa del hollín	• El InfoCenter no muestra un icono para indicar la regeneración asistida.
		• Durante la regeneración asistida, la computadora del motor ajusta el motor para aumentar la temperatura de los gases de escape.
De reinicio	Se produce cada 100 horas	• Cuando se muestra el icono de alta temperatura del escape en el InfoCenter, hay una regeneración en progreso.
	Se produce también si en el uso normal del motor se sobrepasa la acumulación permitida de hollín dentro del filtro.
		• Durante la regeneración de reinicio, la computadora del motor mantiene una velocidad elevada del motor para asegurar la regeneración del filtro.

Tipos de regeneración del filtro de partículas diésel que requieren que estacione la máquina:

Tipo de regeneración	Condiciones que causan una regeneración del DPF	Descripción de operación del FPD
Estacionaria	Se produce porque la computadora determina que la limpieza automático del DPF no ha sido suficiente.	• Cuando se muestra el icono de regeneración de reinicio-standby/estacionaria o de recuperación o se solicita una regeneración.
	También se produce si se inicia una regeneración estacionaria
	Puede ocurrir porque se ha iniciado la inhibición de la regeneración, lo que ha deshabilitado la limpieza automática del DPF	• Realice la regeneración estacionaria lo antes posible para evitar la necesidad de realizar una regeneración de recuperación.
	Puede ocurrir si se utiliza un combustible o aceite de motor incorrecto	• Una regeneración en estacionamiento tarda de 30 a 60 minutos en completarse.
		• Debe tener al menos ¼ de depósito de combustible.
		• Para realizar una regeneración estacionaria debe estacionar la máquina.
De recuperación	Se produce porque la solicitud de recuperación estacionaria ha sido ignorada, dando lugar a una obstrucción crítica del DPF	• Cuando se muestra el icono de regeneración de reinicio-standby/estacionaria o de recuperación se solicita una regeneración de regeneración de recuperación.
		• Una regeneración de recuperación tarda hasta 3 horas en completarse.
		• Debe tener al menos ½ depósito de combustible en la máquina.
		• Para realizar una regeneración de recuperación debe estacionar la máquina.

En una emergencia, la máquina puede desplazarse una distancia muy corta accionando las válvulas de desvío de la bomba hidráulica y empujando la máquina.

Important: Las válvulas de alivio debe estar abiertas antes de empujar o remolcar la máquina. Cierre las válvulas después de empujar o remolcar la máquina al lugar deseado.

1. Levante el asiento; consulte Desenganche del asiento

2. Localice las válvulas de desvío (Figura 33) y gire cada válvula de desvío una vuelta en sentido antihorario.

   Note: Esto permite que el fluido hidráulico se desvíe alrededor de la bomba, dejando que las ruedas giren.

   Important: No gire las válvulas de desvío más de 1 vuelta. Esto impide que las válvulas se salgan de la carcasa, dejando escapar el fluido.



   Figura 33

   1. Válvula de desvío derecha
   2. Válvula de desvío izquierda

3. Asegúrese de que el freno de estacionamiento está quitado, y empuje la máquina a la posición deseada.

4. Cierre las válvulas girando cada válvula una vuelta en sentido horario (Figura 33).

   Note: No apriete demasiado las válvulas.

5. Apriete las válvulas a 8 N·m (71 pulgadas-libra) aproximadamente.

   Important: Asegúrese de que las válvulas de desvío están cerradas antes de arrancar el motor. Si se hace funcionar el motor con las válvulas de desvío abiertas, se recalienta la transmisión.

Utilice un remolque o un camión para tareas pesadas para transportar la máquina. Asegúrese de que el remolque o el camión tenga todos los frenos y todas las luces y señalizaciones requeridos por la ley. Por favor, lea cuidadosamente todas las instrucciones de seguridad. Esta información puede ayudarle a evitar lesiones al operador, a su familia, a sus animales domésticos o a personas que se encuentren en las proximidades.

1. Si utiliza un remolque, conéctelo al vehículo que lo arrastra y conecte las cadenas de seguridad.

2. En su caso, conecte los frenos del remolque.

3. Cargue la máquina en el remolque o camión; consulte Cómo cargar la máquina.

4. Apague el motor, retire la llave, ponga el freno de estacionamiento y cierre la válvula de combustible.

5. Utilice los puntos de amarre de la máquina para sujetarla firmemente al remolque o al camión con correas, cadenas, cables o cuerdas (Figura 34).



   Figura 34

   1. Puntos de amarre de la unidad de tracción

Extreme las precauciones al cargar o descargar la máquina en o desde un remolque o un camión. Utilice una rampa de ancho completo que sea más ancha que la máquina durante este procedimiento. Suba la máquina por las rampas conduciendo hacia atrás y baje la máquina por las rampas conduciendo hacia adelante (Figura 35).

Figura 35

1. Suba la máquina por la rampa en marcha atrás.
2. Baje la máquina por la rampa conduciendo hacia adelante.

Important: No utilice rampas estrechas individuales en cada lado de la máquina.

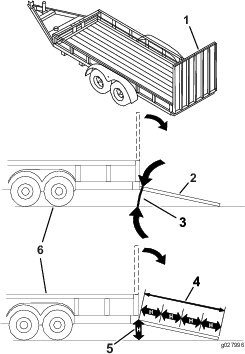

Figura 36

1. Rampa de ancho completo en posición de almacenamiento
2. Vista lateral de una rampa de ancho completo en la posición de la carga
3. No más de 15°
4. La longitud de la rampa es al menos 4 veces mayor que la altura de la plataforma del camión o del remolque sobre el suelo.
5. "H" indica la altura de la plataforma del remolque o del camión sobre el suelo.
6. Remolque

La máquina tiene engrasadores que debe lubricar regularmente con grasa de litio no. 2. Lubrique más a menudo en condiciones de mucho polvo o suciedad, dado que la suciedad puede ingresar a los cojinetes y casquillos y causar un desgaste acelerado.

1. Limpie los engrasadores para evitar que penetre materia extraña en el cojinete o casquillo.

2. Bombee grasa en los engrasadores.

3. Limpie cualquier exceso de grasa.

Note: Los procedimientos de limpieza inadecuados pueden afectar negativamente la vida útil de los cojinetes. No lave la máquina mientras está aún caliente, y evite dirigir chorros de agua a alta presión o en grandes volúmenes a los cojinetes o las juntas.

La caja de engranajes está diseñada para funcionar con lubricante para engranajes SAE EP90W. Aunque la caja de engranajes viene de fábrica con lubricante, compruebe el nivel de lubricante de la unidad de corte antes de utilizarla, y conforme a las indicaciones de la Comprobación del lubricante de la caja de engranajes de la unidad de corte.

1. Inspeccione la carcasa del limpiador de aire en busca de daños que pudieran causar una fuga de aire. Cambie la carcasa del limpiador de aire si está dañada.

2. Compruebe el sistema de admisión de aire en busca de fugas, daños o abrazaderas sueltas.

3. Revise el filtro del limpiador de aire (Figura 38).

   Important: No limpie con demasiada frecuencia el filtro de aire.



   Figura 38

   1. Tapa del limpiador de aire
   2. Junta
   3. Filtro
   4. Carcasa del limpiador de aire
   5. Indicador del limpiador de aire
   6. Enganche del limpiador de aire
   7. Válvula de salida de goma

4. Asegúrese de que la tapa está bien asentada y que hace un buen sello con la carcasa del limpiador de aire.

Note: Si la junta de gomaespuma de la cubierta está dañada, reemplácela.

Important: Evite utilizar aire a alta presión, que podría empujar la suciedad a través del filtro al conducto de admisión.

Important: No limpie el filtro usado a fin de evitar daños al medio filtrante.

Important: No utilice un filtro dañado.

Important: No aplique presión al centro flexible del filtro.

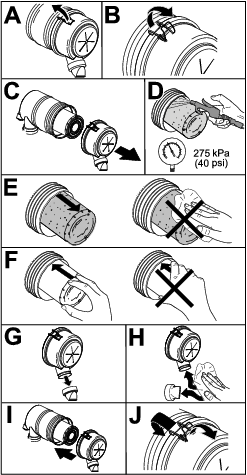

Figura 39

Si se muestran los fallos , o en el InfoCenter (Figura 42), limpie el filtro de hollín siguiendo los pasos indicados a continuación:

Figura 42

1. Consulte la sección Motor del Manual de mantenimiento para obtener información sobre cómo montar y desmontar el catalizador de oxidación diésel y el filtro de hollín del FPD.

2. Consulte a su distribuidor autorizado Toro si desea más información sobre el mantenimiento o las piezas de sustitución del catalizador de oxidación diésel o el filtro de hollín.

3. Póngase en contacto con su distribuidor autorizado Toro para que restablezcan la UCE del motor después de instalar un DPF limpio.

1. Limpie la zona alrededor del cabezal del filtro de combustible (Figura 43).



   Figura 43

   1. Cabezal del filtro de combustible
   2. Filtro de combustible

2. Retire el filtro y limpie la superficie de montaje del cabezal del filtro (Figura 43).

3. Lubrique la junta del filtro con aceite de motor limpio. Consulte la información adicional incluida en el Manual del propietario del motor, incluido con la máquina.

4. Instale el cartucho filtrante seco, a mano, hasta que la junta entre en contacto con el cabezal del filtro, luego gírelo media vuelta más.

5. Arranque el motor y compruebe que no hay fugas de combustible alrededor del cabezal del filtro.

Realice el mantenimiento del separador de agua como se muestra en Figura 44.

Después de cambiar el separador de agua, gire la llave a CONECTADO durante 10 segundos, pero no arranque el motor. Gire la llave a desconectado y repita esto 2 veces más.

Figura 44

Además de los intervalos de mantenimiento citados, vacíe y limpie el depósito si se contamina el sistema de combustible o antes de almacenar la máquina durante un periodo de tiempo prolongado. Utilice combustible limpio para enjuagar el depósito.

Compruebe que los tubos de combustible no están deteriorados o dañados y que las conexiones no están sueltas.

Mantenga limpia la parte superior de la batería. Si la máquina se guarda en un sitio con temperaturas sumamente altas, la batería se descargará con más rapidez que si se guarda en un sitio con temperaturas más bajas.

Mantenga limpia la superficie superior de la batería lavándola periódicamente con una brocha mojada en una solución de amoniaco o bicarbonato. Enjuague la superficie con agua después de limpiarla. No retire los tapones durante la limpieza de la batería.

Los cables de la batería deben estar bien apretados en los bornes para proporcionar un buen contacto eléctrico.

Si hay corrosión en los bornes, desconecte los cables (primero el cable negativo (-)) y rasque por separado los bornes y las abrazaderas. Conecte los cables (primero el cable positivo (+)) y aplique una capa de vaselina a los bornes.

Si almacenará la máquina durante más de 30 días, retire la batería y cárguela totalmente. Guárdela en una estantería o en la máquina. No conecte los cables si los almacena en la máquina. Guarde la batería en una ambiente fresco para evitar que se descargue con rapidez. Para evitar que la batería se congele, asegúrese de que está totalmente cargada. La gravedad específica de una batería totalmente cargada es de 1.265-1.299.

Los fusibles se encuentran debajo del panel de control. Se accede a los mismos a través del panel lateral (Figura 45). Para abrir la tapa del panel lateral, suelte los 2 enganches y tire hacia fuera.

Si la máquina se para o si se presentan otros problemas relacionados con el sistema eléctrico, compruebe los fusibles. Sujete y retire un fusible a la vez, y compruebe si alguno de ellos está fundido.

Important: Si es necesario cambiar un fusible, utilice siempre un fusible del mismo tipo y amperaje que el fusible que está sustituyendo; si no, podría dañar el sistema eléctrico. Consulte la pegatina situada junto a los fusibles que contiene un esquema de cada fusible y su amperaje (Figura 46).

Note: Si un fusible se funde frecuentemente, es posible que haya un cortocircuito en el sistema eléctrico, y éste debe ser revisado por un técnico de mantenimiento cualificado.

Figura 45

1. Enganche
2. Tapa del panel lateral

Figura 46

Mantenga la presión especificada de los neumáticos delanteros y traseros (Figura 47). La presión de aire correcta es de 1.24 bar (15 psi) en los neumáticos traseros y 1.03 bar (25 psi) en las ruedas giratorias. Una presión desigual en los neumáticos puede hacer que el corte sea desigual.

Note: Las lecturas de presión son más exactas cuando los neumáticos están fríos.

Figura 47

1. Obtenga un conjunto nuevo de rueda giratoria, cojinetes cónicos y juntas de cojinete de su distribuidor autorizado Toro.

2. Retire la contratuerca del perno (Figura 48).



   Figura 48

   1. Contratuerca
   2. Suplemento del cojinete
   3. Junta de cojinete exterior
   4. Cojinete cónico
   5. Junta de cojinete interior
   6. Espaciador
   7. Rueda giratoria
   8. Perno del eje
   9. Horquilla de la rueda giratoria

3. Sujete la rueda giratoria y retire el perno de la horquilla o del brazo de pivote.

4. Deseche la rueda giratoria y los cojinetes usados.

5. Ensamble la rueda giratoria presionando los cojinetes cónicos y las juntas, llenos de grasa, sobre el cubo de la rueda, según se muestra en la Figura 48.

6. Deslice el espaciador sobre el cubo de la rueda a través de los cojinetes, sujetando el espaciador dentro del cubo de la rueda con 2 espaciadores de cojinete.

   Important: Asegúrese de que los labios de la junta no estén doblados hacia dentro.

7. Instale el conjunto de la rueda giratoria entre la horquilla y fíjelo con el perno y la contratuerca.

8. Apriete la contratuerca hasta que la rueda deje de girar libremente, luego afloje la contratuerca justo hasta que la rueda gire libremente.

9. Conecte una pistola de engrasar al engrasador de la rueda giratoria y llénelo de grasa de litio N.º 2.

El depósito de refrigerante se llena en fábrica con una solución al 50 % de agua y refrigerante de etilenglicol de larga duración.

Important: Utilice solamente refrigerantes comerciales que cumplan las especificaciones relacionadas en la Tabla de estándares de refrigerantes de larga vida.No utilice refrigerante IAT (tecnología de ácido inorgánico) convencional (verde) en su máquina. No mezcle refrigerante convencional con refrigerante de larga duración.

Tabla de tipos de refrigerante

Estándares de refrigerantes de larga duración

Important: La concentración del refrigerante debe ser una mezcla al 50 % de refrigerante y agua.

• Preferencia: Al hacer la mezcla a partir de un refrigerante concentrado, mézclelo con agua destilada.

• Alternativa a la preferencia: Si no se dispone de agua destilada, utilice un refrigerante premezclado en lugar de un concentrado.

• Requisito mínimo: Si no dispone de agua destilada ni tampoco de refrigerante premezclado, mezcle refrigerante concentrado con agua potable limpia.

El sistema de refrigeración está lleno de una solución al 50% de agua y anticongelante permanente de etilenglicol. La capacidad del sistema de refrigeración es de 7.5 litros (6 cuartos de galón US).

1. Compruebe el nivel de refrigerante en el depósito de expansión (Figura 49).

   Note: El nivel del refrigerante debe estar entre las marcas en el lateral del depósito.



   Figura 49

   1. Depósito de expansión

2. Si el nivel de refrigerante es bajo, retire el tapón del depósito de expansión y rellene el sistema.

   Important: No llene demasiado.

3. Instale el tapón del depósito de expansión.

Limpie el radiador para impedir que el motor se sobrecaliente.

Note: Si la unidad de corte o el motor se paran debido al sobrecalentamiento, compruebe que no hay una acumulación excesiva de residuos en el radiador.

Limpie el radiador de la manera siguiente:

1. Abra el capó.

2. Trabajando desde el lado del ventilador, limpie el radiador con aire comprimido a baja presión (3.45 bar o 50 psi). Repita el procedimiento desde delante del radiador y desde el otro lado del ventilador.

   Important: No utilice agua.

3. Una vez que el radiador esté perfectamente limpio, limpie cualquier acumulación de residuos del canal situado en la base del radiador.

4. Cierre el capó.

1. Pare la máquina, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, ponga el freno de estacionamiento y retire la llave de contacto.

2. Afloje los pernos del panel delantero y retire el panel (Figura 50).



   Figura 50

   1. Perno
   2. Panel de control

3. Afloje las dos contratuercas que sujetan el interruptor de seguridad del freno de estacionamiento al soporte.



   Figura 51

   1. Sensor del eje del freno
   2. 4 mm (5/32")
   3. Contratuerca
   4. Interruptor de seguridad del freno de estacionamiento

4. Mueva el interruptor hacia arriba o hacia abajo en el soporte hasta que la distancia entre el sensor del eje del freno y el émbolo del interruptor sea de 4 mm (5/32") como se muestra en (Figura 51).

   Note: Asegúrese de que el sensor del eje del freno no toca el émbolo del interruptor.

5. Apriete las contratuercas del interruptor.

6. Compruebe el ajuste de la manera siguiente:

   1. Asegúrese de que el freno de estacionamiento está puesto y que usted no está sentado en el asiento, y arranque el motor.

   2. Mueva las palancas de control de movimiento fuera de la posición de BLOQUEO/PUNTO MUERTO.

      Note: El motor se debería apagar. Si no, compruebe el ajuste del interruptor.

7. Instale el panel delantero.

1. Aplique una fuerza de 44 N (10 libras) a la correa del alternador, en el punto intermedio entre las poleas.

2. Si la desviación no es de 10 mm (⅜"), afloje los pernos de montaje del alternador (Figura 52).



   Figura 52

   1. Perno de montaje
   2. Alternador

3. Aumente o reduzca la tensión de la correa del alternador.

4. Apriete los pernos de montaje del

5. Verifique de nuevo la desviación de la correa para asegurarse de que la tensión es la correcta.

1. Pare la máquina, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, ponga el freno de estacionamiento y retire la llave de contacto.

2. Afloje los pernos del panel delantero y retire el panel (Figura 53).



   Figura 53

   1. Perno
   2. Panel de control

3. Afloje los 2 tornillos que fijan el interruptor de seguridad (Figura 54).



   Figura 54

   1. Palanca de control
   2. Interruptor de seguridad de punto muerto
   3. Tornillo
   4. 0.4 mm a 1 mm (0.015" a 0.045")

4. Sujetando la palanca de control contra el bastidor, mueva el interruptor hacia la palanca hasta que la distancia entre la palanca y el cuerpo del interruptor sea de 0.4 a 1 mm (de 0.015 a 0.045") como se muestra en Figura 54.

5. Afiance el interruptor.

6. Repita los pasos 3 a 5 para la otra palanca.

7. Instale el panel delantero.

Si las palancas de control de movimiento no quedan alineadas con las ranuras de punto muerto al salir de la posición de MARCHA ATRáS, es necesario ajustarlas. Ajuste por separado cada palanca, muelle y varilla.

1. Desengrane la TDF, mueva la palanca de control a la posición de BLOQUEO/PUNTO MUERTO y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Afloje los pernos del panel delantero y retire el panel (Figura 55).



   Figura 55

   1. Perno
   2. Panel de control

4. Mueva la palanca de control a la posición de PUNTO MUERTO, pero no a la posición de bloqueo (Figura 57).

5. Tire hacia atrás de la palanca hasta que el pasador (en el brazo situado encima del eje pivotante) entre en contacto con el extremo de la ranura (empezando justo a tensar el resorte) como se muestra en Figura 56.



   Figura 56

   1. Pasador
   2. Ranura
   3. Contratuerca
   4. Perno de ajuste
   5. Horquilla

6. Compruebe la posición de la palanca de control con relación a la muesca de la consola (Figura 57).

   Note: La palanca de control debe estar centrada para que la palanca pueda girar hacia fuera a la posición de BLOQUEO/PUNTO MUERTO.



   Figura 57

   1. POSICIóN DE PUNTO MUERTO
   2. Posición de BLOQUEO/PUNTO MUERTO

7. Si es necesario un ajuste, afloje la tuerca y la contratuerca contra la horquilla (Figura 56).

8. Aplique una ligera presión hacia atrás en la palanca de control de movimiento, gire la cabeza del perno de ajuste en el sentido apropiado hasta que la palanca de control esté centrada en posición de BLOQUEO/PUNTO MUERTO (Figura 56).

   Note: Una presión hacia atrás sobre la palanca mantiene el pasador en el extremo de la ranura y el perno de ajuste podrá desplazar la palanca a la posición apropiada.

9. Apriete la tuerca y la contratuerca (Figura 56).

10. Repita los pasos 4 a 9 para la otra palanca de control.

11. Instale el panel delantero.

Realice este ajuste con las ruedas motrices girando.

1. Eleve el bastidor y apóyelo en soportes estables para que las ruedas motrices puedan moverse libremente.

2. Deslice el asiento hacia adelante, desengánchelo y gírelo hacia arriba y hacia adelante.

3. Desconecte el conector eléctrico del interruptor de seguridad del asiento.

4. Instale un puente provisional sobre los terminales del conector del arnés de cables.

5. Arranque el motor, asegúrese de que la palanca del acelerador está en el punto intermedio entre las posiciones de RáPIDO y LENTO, y quite el freno de estacionamiento.

   Note: Las palancas de control de movimiento deben estar en la posición de BLOQUEO/PUNTO muerto mientras realiza ajustes.

6. Ajuste la longitud de la varilla de la bomba en un lado girando el eje hexagonal en el sentido apropiado, hasta que la rueda correspondiente quede estacionaria o se mueva muy lentamente en marcha atrás (Figura 58).

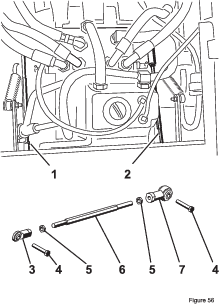

   Figura 58

   1. Varilla de la bomba – derecha
   2. Varilla de la bomba – izquierda
   3. Articulación esférica
   4. Perno
   5. Contratuerca
   6. Eje hexagonal
   7. Articulación esférica

7. Mueva la palanca de control de movimiento hacia adelante y hacia atrás, y luego a punto muerto otra vez.

   Note: La rueda debe dejar de girar o moverse muy lentamente en marcha atrás.

8. Mueva la palanca del acelerador a la posición de RáPIDO.

   Note: Asegúrese de que la rueda queda fija o se mueve lentamente en marcha atrás; ajuste si es necesario.

9. Repita los pasos 6 a 8 en el otro lado de la máquina.

10. Apriete las contratuercas de las articulaciones esféricas (Figura 56).

11. Mueva la palanca del acelerador a la posición de LENTO y pare el motor.

12. Retire el puente del conector del arnés de cables y enchufe el conector en el interruptor del asiento.

    Advertencia

    El sistema eléctrico no realiza correctamente la desconexión de seguridad con el puente instalado.

    • Retire el puente del conector del arnés de cables y enchufe el conector en el interruptor del asiento cuando haya completado el ajuste.

    • Nunca haga funcionar la máquina con el puente instalado y el interruptor del asiento anulado.

13. Baje el asiento a su posición de trabajo.

14. Retire los soportes.

1. Desengrane la TDF, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Afloje los pernos del panel delantero y retire el panel (Figura 59).



   Figura 59

   1. Perno
   2. Panel de control

4. Afloje la contratuerca del perno de tope de una palanca de control (Figura 60).



   Figura 60

   1. Perno de bloqueo
   2. Palanca de control
   3. Contratuerca
   4. 1.5 mm (0.060")

5. Enrosque el perno hasta que haga tope (alejándose de la palanca de control).

6. Empuje la palanca de control hacia adelante hasta que haga tope, y sujétela en esa posición.

7. Desenrosque el perno de tope (hacia la palanca de control) hasta que quede una distancia de 1.5 mm (0.060") entre la cabeza del perno de tope y la palanca de control.

   Note: Si desea reducir la velocidad máxima de la máquina, desenrosque cada perno de tope la misma distancia hacia la palanca de control hasta alcanzar la máxima velocidad deseada. Es posible que necesite probar su ajuste varias veces.

8. Apriete la contratuerca para sujetar el perno de tope.

9. Repita los pasos 4 a 8 para la otra palanca de control.

10. Instale el panel delantero.

11. Asegúrese de que la máquina avanza en línea recta y no gira al empujar ambas palancas de control hacia adelante hasta el tope.

    Note: Si la máquina gira, los pernos de tope no están ajustados a la misma distancia y necesitará volver a ajustarlos.

1. Desengrane la TDF, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Afloje los pernos que sujetan las palancas de control (Figura 61).



   Figura 61

   1. Palanca de control
   2. Soporte de la palanca de control
   3. Pernos

4. Haga que otra persona empuje los soportes de las palancas de control (no las palancas de control en sí) hacia adelante, a la posición de velocidad máxima y que los sujete en esa posición.

5. Ajuste las palancas de control de forma que queden alineadas entre sí y apriete los pernos para fijar las palancas a los soportes (Figura 62).



   Figura 62

El depósito es de aproximadamente 4.7 litros (5 cuartos).

El depósito se llena en fábrica con fluido hidráulico/para transmisiones de tractor de alta calidad. El fluido recomendado es:

Toro Premium Transmission/Hydraulic Tractor Fluid (Fluido para transmisiones/fluido hidráulico para tractores Toro Premium) (Disponible en recipientes de 19 litros (5 galones) o en bidones de 208 litros (55 galones). Consulte los números de pieza a su Distribuidor Toro o en el catálogo de piezas).

Fluidos alternativos: Si no está disponible al fluido Toro puede utilizarse fluido hidráulico Mobil® 424.

Note: Toro no asume responsabilidad alguna por daños causados por sustitutos no adecuados.

La mayoría de los fluidos hidráulicos son casi incoloros, por lo que es difícil detectar fugas. Está disponible un aditivo de tinte rojo para el aceite del sistema hidráulico, en botellas de 20 ml (⅔ onza fluida). Una botella es suficiente para 15 a 22 litros (4 a 6 galones US) de fluido hidráulico. Solicite la pieza n.º 44-2500 a su distribuidor autorizado Toro.

Verifique el nivel del aceite hidráulico antes de arrancar el motor por primera vez y luego a diario.

1. Coloque la máquina en una superficie nivelada.

2. Mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO y arranque el motor.

   Note: Haga funcionar el motor a la velocidad más baja posible para purgar el aire del sistema.

   Important: No engrane la TDF.

3. Eleve la carcasa para extender los cilindros de elevación, pare el motor y retire la llave.

4. Levante el asiento para tener acceso al depósito de aceite hidráulico.

5. Retire el tapón de llenado de aceite hidráulico del cuello de llenado (Figura 63).



   Figura 63

   1. Varilla
   2. Tapón de llenado

6. Retire la varilla y límpiela con un paño limpio (Figura 63).

7. Introduzca la varilla en el cuello de llenado; luego retírela y verifique el nivel del aceite (Figura 63).

   Note: Si el nivel no está entre las muescas de la varilla, añada suficiente aceite hidráulico de alta calidad para que llegue a la zona de las muescas.

   Important: No llene demasiado.

8. Vuelva a colocar la varilla y enrosque el tapón de llenado en el cuello de llenado con la presión de los dedos solamente.

9. Compruebe que no hay fugas en ningún manguito o acoplamiento hidráulico.

1. Desengrane la TDF, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Coloque un recipiente grande debajo del depósito de aceite hidráulico y el alojamiento de la transmisión y retire los tapones; deje que se vacíe todo el aceite hidráulico (Figura 64).



   Figura 64

   1. Tapón de vaciado del depósito de aceite hidráulico
   2. Filtro
   3. Tapón de vaciado del alojamiento de la transmisión

4. Limpie la zona alrededor del filtro de aceite hidráulico y retire el filtro (Figura 64).

5. Instale inmediatamente un filtro de aceite hidráulico nuevo.

6. Instale los tapones de vaciado del depósito de aceite hidráulico y del alojamiento de la transmisión.

7. Llene el depósito al nivel correcto (aprox. 5.7 litros o 6 cuartos de galón US); consulte Comprobación del sistema hidráulico.

8. Arranque el motor y compruebe que no hay fugas de aceite. Haga funcionar el motor durante unos cinco minutos, luego párelo.

9. Después de dos minutos, compruebe el nivel del fluido hidráulico; consulte Comprobación del sistema hidráulico.

1. Desengrane la TDF, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Eleve la unidad de corte a la posición de transporte.

4. Eleve la parte delantera de la máquina usando soportes fijos.

5. Limpie a fondo los bajos de la unidad de corte con agua.

El aceite de motor, las baterías, el fluido hidráulico y el refrigerante del motor son contaminantes. Elimínelos de acuerdo con la normativa estatal y local.
