Power Shovel™ inalámbrico con Flex-Force Power System® 60V

El símbolo de alerta de seguridad (Figura 2) que aparece en este manual y en la máquina identifica mensajes de seguridad importantes que usted debe observar para evitar accidentes.

Figura 2

Símbolo de alerta de seguridad

El símbolo de alerta de seguridad aparece encima de información que le alerta ante acciones o situaciones inseguras, y va seguido de la palabra PELIGRO, ADVERTENCIA, o CUIDADO.

PELIGRO: Indica una situación peligrosa inminente, que si no se evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación potencialmente peligrosa que si no se evita, podría causar la muerte o lesiones graves.

CUIDADO: Indica una situación potencialmente peligrosa que si no se evita, podría causar lesiones menores o moderadas.

Este manual utiliza dos palabras más para resaltar información. Importante llama la atención sobre información mecánica especial, y Nota resalta información general que merece una atención especial.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

Lea todas las instrucciones

I. Formación

1. El operador de la máquina es responsable de cualquier accidente o peligro que afecte a otras personas o a su propiedad.

2. Lea y comprenda el contenido de este Manual del operador antes de arrancar la máquina. Asegúrese de que todas las personas que utilicen esta máquina sepan cómo utilizarla, sepan cómo apagarla rápidamente y comprendan las advertencias.

3. No deje que los niños utilicen o jueguen con la máquina, la batería o el cargador de la batería; la normativa local puede restringir la edad del operador.

4. No permita que este dispositivo sea utilizado o mantenido por niños o por personas que no hayan recibido la formación adecuada. Sólo permita que manejen o revisen el dispositivo personas responsables, formadas, familiarizadas con las instrucciones y físicamente capaces de utilizar o revisar la máquina.

5. Antes de utilizar la máquina, la batería y el cargador de la batería, lea todas las instrucciones y símbolos de advertencia de estos productos.

6. Familiarícese con los controles y con el uso correcto de la máquina, la batería y el cargador de la batería.

II. Preparación

1. Mantenga a otras personas y a los niños alejados de la zona de trabajo.

2. Nunca permita que la máquina sea utilizada por niños.

3. No haga funcionar la máquina si no están colocados y funcionando todos los protectores y demás dispositivos de seguridad de la máquina.

4. Inspeccione el área donde se va a utilizar la máquina, y retire cualquier objeto que pudiera interferir con el funcionamiento de la máquina o que pudiera ser arrojado por la máquina.

5. Utilice únicamente la batería especificada por Toro. El uso de otros accesorios puede aumentar el riesgo de incendio y lesiones.

6. Si se enchufa el cargador en una toma de corriente que no sea de 120 voltios, puede causar un incendio o una descarga eléctrica. No enchufe el cargador en una toma de corriente que no sea de 120 voltios.

7. No utilice la batería o el cargador de la batería si están dañados o modificados, porque podrían mostrar un comportamiento impredecible con resultado de incendio, explosión o riesgo de lesiones.

8. Si el cable de alimentación del cargador de la batería está dañado, póngase en contacto con un Servicio Técnico Autorizado para cambiarlo.

9. Cargue la batería únicamente con el cargador de batería especificado por Toro. Un cargador diseñado para un tipo determinado de batería puede crear un riesgo de incendio si se utiliza con otra batería.

10. Cargue la batería únicamente en una zona bien ventilada.

11. Siga todas las instrucciones de carga y no cargue la batería si la temperatura está fuera del intervalo especificado en las instrucciones. De lo contrario, podría dañar la batería y aumentar el riesgo de incendio.

12. Vestimenta adecuada – lleve ropa adecuada, incluida protección ocular, pantalón largo, botas de goma resistentes y antideslizantes, y protección auditiva. Si tiene el pelo largo, recójaselo, y no lleve prendas holgadas o joyas sueltas que puedan quedar atrapadas en las piezas móviles.

III. Operación

1. Cualquier contacto con el rotor en movimiento causará lesiones graves. Mantenga las manos y los pies alejados de todas las piezas en movimiento de la máquina. Manténgase alejado de cualquier apertura de descarga.

2. Permanezca detrás del rotor y alejado de la abertura de descarga mientras utiliza la máquina.

3. El uso de esta máquina para otros propósitos que los previstos podría ser peligroso para usted y para otras personas.

4. Evite el encendido accidental – Asegúrese de que el interruptor está en la posición de DESCONECTADO antes de conectar la batería y manejar la máquina. No transporte la máquina con el dedo sobre el interruptor; no ponga en tensión la máquina con el interruptor en la posición de ENCENDIDO.

5. Dedique toda su atención al manejo de la máquina. No realice ninguna actividad que pudiera distraerle; de lo contrario, pueden producirse lesiones o daños materiales.

6. Retire la batería de la máquina y espere a que se detenga todo movimiento antes de ajustar, revisar, limpiar o almacenar la máquina.

7. Retire la batería de la máquina antes de dejarla desatendida y antes de cambiar de accesorio.

8. No fuerce la máquina – deje que la máquina haga el trabajo mejor y con más seguridad a la velocidad para la que fue diseñada.

9. Manténgase alerta – esté atento a lo que está haciendo y utilice el sentido común mientras trabaje con la máquina. No utilice la máquina si está enfermo, cansado, o bajo la influencia de alcohol o drogas.

10. Utilice la máquina solo en buenas condiciones de visibilidad y bajo condiciones meteorológicas apropiadas.

11. Extreme las precauciones al ir hacia atrás o tirar de la máquina hacia usted.

12. No intente alcanzar zonas demasiado alejadas – Pise firme y mantenga el equilibrio en todo momento, sobre todo en pendientes. Camine, no corra nunca con la máquina.

13. Cuando no esté utilizando la máquina para despejar la nieve, desengrane la transmisión del sinfín.

14. No dirija el material de descarga hacia nadie. Evite descargar material contra una pared u otra obstrucción; el material podría rebotar hacia usted.

15. No utilice la máquina sobre superficies de grava.

16. Si el aparato golpea un objeto extraño, siga estos pasos:

    • Suelte el gatillo y el interruptor de bloqueo de seguridad.

    • Retire la batería de la máquina.

    • Compruebe si sufrió algún daño.

    • Repare cualquier daño antes de encender y hacer funcionar la máquina.

17. Apague la máquina y retire la batería antes de desatascar la máquina, y utilice siempre un palo o una herramienta de limpieza para eliminar el atasco.

18. En condiciones abusivas, la batería puede expulsar líquido; evite el contacto. En caso de un contacto accidental con el líquido, enjuague con agua. Si el líquido entra en contacto con sus ojos, busque ayuda médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

19. No exponga la batería o el cargador al fuego o a temperaturas excesivas. La exposición al fuego o a temperaturas superiores a los 130 °C (265 °F) puede causar una explosión.

20. CUIDADO – una batería maltratada puede representar un riesgo de incendio, explosión o quemadura química.

    • No desmonte la batería.

    • Sustituya la batería únicamente por una batería Flex-Force genuina; el uso de otro tipo de batería podría provocar un incendio o un riesgo de lesión.

    • Mantenga las baterías fuera del alcance de los niños y en el embalaje original hasta su uso.

IV. Mantenimiento y almacenamiento

1. Retire la batería de la máquina y espere a que se detenga todo movimiento antes de ajustar, revisar, limpiar o almacenar la máquina.

2. No intente reparar o mantener la máquina, la batería o el cargador de la batería, salvo con arreglo a lo indicado en las instrucciones. Solicite que un Servicio Técnico Autorizado realice el servicio técnico utilizando piezas de repuesto idénticas para garantizar que el producto se mantenga de manera segura.

3. Lleve guantes y protección ocular al realizar el mantenimiento de la máquina.

4. Al realizar el mantenimiento del rotor, sepa que el rotor puede moverse aunque la fuente de alimentación esté apagada.

5. Para obtener el mejor rendimiento, utilice solamente piezas y accesorios genuinos de Toro. Otros accesorios y piezas de repuesto podrían ser peligrosos.

6. Mantenimiento de la máquina – mantenga el manillar seco, limpio y libre de aceite y grasa. Mantenga los protectores colocados y en buen estado de funcionamiento. Utilice solamente piezas de repuesto idénticas.

7. Compruebe frecuentemente que todas las fijaciones están correctamente apretadas para que la máquina se mantenga en perfectas condiciones de funcionamiento.

8. Inspeccione la máquina en busca de piezas dañadas. Compruebe que las piezas móviles están correctamente alineadas y que se mueven libremente sin agarrotarse, que están correctamente montadas, que no hay piezas rotas, y que no hay otras circunstancias que pudieran afectar a su uso. A menos que se indique lo contrario en las instrucciones, haga que un Servicio Técnico Autorizado repare o sustituya cualquier protector o componente dañado.

9. Cuando la batería no está en uso, debe mantenerse alejada de objetos metálicos como clips, monedas, llaves, clavos y tornillos que pudieran hacer una conexión entre un terminal y otro. Un cortocircuito entre los terminales de la batería puede causar quemaduras o un incendio.

10. Cuando no esté utilizando la máquina, guárdela en un lugar cerrado, seco y seguro, fuera del alcance de los niños.

11. Cuando vaya a almacenar la máquina durante más de 30 días, consulte la información importante de la sección Antes del almacenamiento.

GUARDE ESTAS

INSTRUCCIONES

Las pegatinas y las instrucciones de seguridad están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte.

Modelo 39909

161-6044

1. Doble aislamiento

Modelo 39909T

161-6045

1. Doble aislamiento

140-8464

1. Peligro de corte/desmembramiento del pie; barrena
2. Peligro de corte/desmembramiento de la mano; impulsor
3. Lea el Manual del operador.
4. Mantenga alejadas a las personas presentes.

94-8072

145-8287

1. Lea el Manual del operador.
2. Programa de reciclaje de baterías Call2Recycle^®
3. Reciclar la batería
4. No desechar de forma incorrecta.
5. Mantener alejada de fuegos o llamas desnudas
6. No exponer a la lluvia
7. Peligro de descarga eléctrica

161-3764

1. Estado de carga de la batería

161-3774

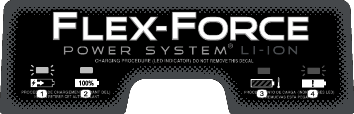

161-3775

1. La batería se está cargando.
2. La batería está completamente cargada.
3. La temperatura de la batería está por encima o por debajo del intervalo de temperatura adecuado.
4. Fallo de carga de la batería

161-3788

Piezas necesarias en este paso:

Si lo desea, monte el cargador de la batería firmemente en la pared utilizando los orificios de montaje en pared en la parte trasera del cargador.

Móntelo en un espacio interior (tal como un garaje u otro lugar seco), cerca de una toma de corriente y fuera del alcance de los niños.

Consulte la Figura 3 para obtener asistencia sobre el montaje del cargador.

Coloque el cargador sobre las fijaciones correctamente posicionadas para fijarlo en su lugar (fijaciones no incluidas).

Figura 3

Piezas necesarias en este paso:

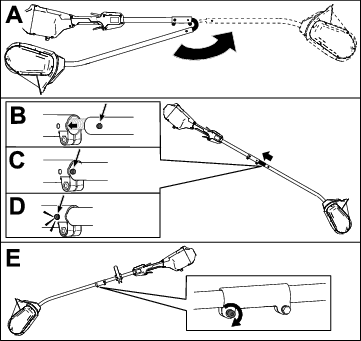

1. Despliegue el manillar (A de Figura 4).

2. Alinee el botón de bloqueo del eje inferior con el orificio ranurado del eje superior y deslice los 2 ejes juntos (B y C de Figura 4).

   Note: El botón de bloqueo hace clic en el orificio ranurado cuando los ejes están asegurados (D de Figura 4).

3. Con la llave Allen suministrada, apriete el tornillo en el conector del eje hasta que esté seguro (E de Figura 4).

Figura 4

Piezas necesarias en este paso:

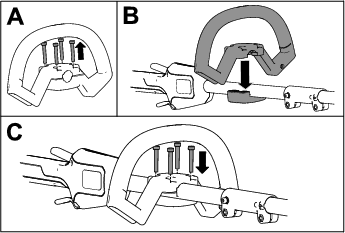

1. Separe el manillar auxiliar de la placa del manillar retirando los 4 tornillos de hexágono interior usando la llave Allen suministrada (A de Figura 5).

2. Alinee la empuñadura auxiliar con la abrazadera en el mango (Figura 5, B).

3. Sujete la empuñadura auxiliar a la abrazadera con los 4 tornillos allen que retiró anteriormente (Figura 5, C).

Figura 5

Está disponible una selección de accesorios homologados por Toro que se pueden utilizar con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Servicio Técnico Autorizado o con su distribuidor autorizado Toro, o visite www.Toro.com para obtener una lista de todos los aperos y accesorios homologados.

Para asegurar un rendimiento óptimo y mantener la certificación de seguridad de la máquina, utilice solamente piezas y accesorios genuinos Toro. Las piezas de repuesto y los accesorios de otros fabricantes podrían ser peligrosos.

Important: Utilice la batería solo a temperaturas que estén dentro del intervalo apropiado; consulte Especificaciones.

1. Asegúrese de que los conductos de ventilación de la parte posterior de la máquina no tengan nieve ni hielo (Figura 8).



   Figura 8

   1. Conductos de ventilación

2. Abra la tapa de la batería (Figura 9).

3. Alinee la cavidad de la batería con la lengüeta del compartimento de la batería (Figura 9).

4. Empuje la batería hacia el interior del compartimiento de la batería hasta que se trabe en el enganche (Figura 9).



   Figura 9

   1. Tapa de la batería

5. Cierre la tapa de la batería.

   Note: Si la tapa del compartimento de la batería no se cierra por completo, la batería no está correctamente instalada.

6. Para arrancar la máquina, apriete el gatillo de bloqueo y luego apriete el gatillo disparador (Figura 10).

   Note: Mueva el interruptor de 2 velocidades para cambiar la velocidad del rotor.



   Figura 10

   1. Interruptor de 2 velocidades
   2. Gatillo de bloqueo
   3. Gatillo disparador

Para apagar la máquina, suelte el gatillo disparador.

Cuando no esté usando la máquina o la esté transportando hacia o desde la zona de trabajo, retire la batería; consulte Extracción de la batería.

Abra la tapa de la batería, presione el enganche de la batería para soltar la batería y deslizarla hacia fuera de la máquina (Figura 11).

Figura 11

1. Enganche de la batería

Important: En el momento de la compra la batería no está totalmente cargada. Antes de usar la herramienta por primera vez, coloque la batería en el cargador y cárguela hasta que el indicador LED indique que la batería está completamente cargada. Lea todas las precauciones de seguridad.

Important: Cargue la batería solo a temperaturas que estén dentro del intervalo apropiado; consulte Especificaciones.

Note: En cualquier momento, presione el botón del indicador de carga de la batería de la batería para mostrar la carga actual (indicadores LED).

1. Compruebe que los orificios de ventilación y los terminales de carga de la batería y del cargador están libres de polvo y residuos.



   Figura 12

   1. Hueco para la batería
   2. Terminales de la batería
   3. Botón del indicador de carga de la batería
   4. Indicadores LED (carga actual)
   5. Manillar
   6. Indicador LED del cargador
   7. Zonas de ventilación del cargador

2. Alinee el hueco de la batería (Figura 12) con la lengüeta del cargador.

3. Introduzca la batería en el cargador hasta que esté completamente asentada (Figura 12).

4. Para retirar la batería, deslice la batería hacia atrás para sacarla del cargador.

5. Consulte la tabla siguiente para interpretar el indicador LED del cargador de la batería.

   Indicador	Indica
   Apagado	No hay batería insertada
   Verde intermitente	La batería se está cargando
   Verde	La batería está cargada
   Rojo	La batería y/o el cargador de la batería está por encima o por debajo del intervalo de temperatura adecuado
   Rojo intermitente	Fallo de carga de la batería*

*Consulte si desea más información.

Important: La batería puede dejarse conectada al cargador durante periodos cortos entre usos.Si la batería no se va a utilizar durante periodos más largos, retire la batería del cargador; consulte Antes del almacenamiento.

• Arranque la máquina e inclínela hacia delante hasta que el rascador toque el suelo. Empuje la máquina hacia delante a una velocidad cómoda, pero lo suficientemente lenta como para despejar el camino por completo. El ancho y la profundidad de la nieve determina la velocidad de avance.

• Para una óptima remoción de nieve, láncela en la dirección del viento y superponga ligeramente cada hilera.

• La máquina puede retirar nieve de hasta 15 cm (6") de profundidad en una sola pasada. Si va a despejar montículos más profundos, sujete la máquina por los manillares superior e inferior y utilice un movimiento de balanceo o barrido. Retire un máximo de 15 cm (6") en cada pasada y repita la operación tantas veces como sea necesario.

Retire los 4 tornillos que sujetan el rascador y reemplácelo según proceda.

Figura 13

1. Tornillo
2. Rascador

Important: Después de retirarla, cubra los terminales de la batería con cinta adhesiva de servicio pesado. No intente destruir o desmontar la batería ni intente retirar cualquiera de los componentes de la misma.

Póngase en contacto con las autoridades municipales o con su Servicio Técnico Autorizado o su distribuidor autorizado si desea más información sobre cómo reciclar la batería de forma responsable.

	Las baterías de ion litio etiquetadas con el sello Call2Recycle pueden ser recicladas en cualquier comercio o instalación de reciclado de baterías adscrito al programa Call2Recycle (solo EE. UU. y Canadá). Para localizar una instalación o un comercio adscrito cercano, llame al 1-800-822-8837 o visite www.call2recycle.org.
	Las baterías de ion litio que llevan el sello High Energy Battery (HEB) ilustrado, así como cualquier batería Flex-Force 60V de 6.0 Ah o más, pueden ser recicladas en cualquier concesionario o comercio adscrito al programa Call2Recycle HEB. Para localizar un concesionario o comercio adscrito cercano, visite www.hebattery.org.

Si no puede localizar un comercio o instalación adscrito cercano, o si tiene preguntas sobre el programa de reciclaje más adecuado para su batería, visite el sitio de atención al cliente que aparece en el manual del operador de su herramienta/equipo para obtener más información sobre cómo reciclar la batería de forma responsable.

Si se encuentra fuera de EE. UU. o Canadá, póngase en contacto con un Servicio Técnico Autorizado o un distribuidor para obtener más información sobre cómo reciclar la batería de forma responsable.

Si la máquina necesita servicio técnico, llévela a su Servicio Técnico Autorizado.
