Kit de ruedas giratorias

1. Apague el motor, espere a que se detengan todas las piezas en movimiento y deje que la máquina se enfríe.

2. Desconecte el cable de la bujía.

3. Eleve la parte delantera de la máquina usando un dispositivo de elevación apropiado o unos caballetes.

   Note: Si utiliza caballetes, utilice el borde delantero de la carcasa para sostener la máquina en posición elevada. Coloque bloques detrás de las ruedas traseras para evitar que la máquina se desplace.

Retire las tuercas que sujetan las ruedas delanteras. Retire las ruedas de los pernos de las ruedas y guarde las ruedas.

Figura 1

1. Contratuerca (2)

1. Retire el protector del motor y los brazos.

   1. Retire el protector del motor. Guarde el protector y las fijaciones para su instalación posterior.



      Figura 2

      1. Protector del motor
      2. Perno
      3. Arandela
      4. Contratuerca

   2. Retire los pernos de cuello cuadrado que fijan los brazos del protector del motor a los soportes de ajuste de la altura de corte y al parachoques. Retire y deseche los brazos del protector del motor.

      Guarde las fijaciones de los soportes de altura de corte para su instalación posterior.



      Figura 3

      1. Contratuerca
      2. Perno de cuello cuadrado
      3. Brazo del protector del motor

2. Retire las fijaciones que sujetan el parachoques delantero a la carcasa.

   Guarde las fijaciones para su instalación posterior.



   Figura 4

   1. Contratuerca
   2. Perno de cuello cuadrado
   3. Parachoques delantero

3. Retire el parachoques delantero.



   Figura 5

Retire los 4 pernos con arandela prensada que sujetan la cubierta de las correas. Retire la cubierta de las correas y guarde los pernos para su instalación posterior.

Note: Si su máquina tiene un motor Kohler^®, habrá una grapa en lugar de un perno en el orificio trasero de la cubierta de las correas.

Figura 6

Modelo Kawasaki® ilustrado

1. Cubierta de las correas
2. Perno con arandela prensada

Figura 7

Modelo Kawasaki® ilustrado

Piezas necesarias en este paso:

1. Instale la cubierta derecha de las correas a la carcasa usando los pernos o las fijaciones que retiró anteriormente.



   Figura 8

   1. Cubierta derecha de las correas
   2. Pernos o fijaciones retirados anteriormente
   3. Asegúrese de introducir las pestañas en la cubierta de las correas.
   4. Cubierta izquierda de las correas

2. Introduzca las pestañas de la cubierta izquierda de las correas en la cubierta derecha. Sujete la cubierta izquierda de las correas usando las demás fijaciones.

   Note: Asegúrese de introducir las pestañas en la cubierta de las correas, no por encima de la cubierta.

Piezas necesarias en este paso:

Instale las ruedas giratorias que retiró anteriormente en las horquillas del conjunto de ruedas giratorias delanteras usando 2 pernos de cabeza hexagonal (⅜" × 3¾"), 2 arandelas y espaciadores, y 2 contratuercas (⅜"). Apriete las contratuercas a 37-44 N·m (27-33 pies-libra).

Figura 9

1. Perno de cuello cuadrado (⅜" × 3¾")
2. Espaciador
3. Rueda
4. Arandela
5. Contratuerca (⅜")
6. Conjunto de ruedas giratorias delanteras.

Note: Si el perno no atraviesa los orificios de la horquilla de la rueda giratoria, flexione un poco la rueda para alinear el perno y los orificios, luego introduzca el perno.

Piezas necesarias en este paso:

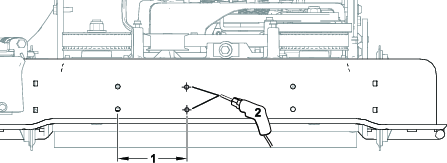

1. Perfore 2 orificios de 8 mm (5/16") en la parte delantera de la carcasa, como se muestra en la Figura 10.



   Figura 10

   1. 12.4 cm (4⅞")
   2. Orificio de 8 mm (5/16")

2. Sujete la placa de altura de corte a los orificios de la carcasa usando 2 pernos de cabeza hexagonal (5/16" × ⅞") y 2 contratuercas (5/16"). Apriete las contratuercas a 20-25 N·m (175-225 pulgadas-libra).



   Figura 11

   1. Perno de cabeza hexagonal (5/16" x ⅞")
   2. Placa de altura de corte
   3. Contratuerca (5/16")

Piezas necesarias en este paso:

1. Instale el conjunto ya montado de las ruedas giratorias delanteras de Montaje del conjunto de ruedas giratorias delanteras en la parte delantera de la carcasa usando los pernos de cuello cuadrado (5/16" × ¾") y las contratuercas (5/16") que se retiraron anteriormente en el paso 2 de Retirada del parachoques.



   Figura 12

2. Usando las pestañas del soporte de las ruedas giratorias como plantilla, perfore 2 orificios (8 mm o 5/16") en la parte superior de la carcasa, como se indica en la Figura 13.



   Figura 13

   1. Orificio de 8 mm (5/16") a través de las pestañas de las ruedas giratorias
   2. Parte superior de la carcasa

3. Introduzca 2 pernos de cabeza hexagonal (5/16" × ⅞") a través de la parte superior de la carcasa y sujételos con 2 contratuercas (5/16"). Apriete las contratuercas a 20-25 N·m (175-225 pulgadas-libra).



   Figura 14

   1. Contratuerca (5/16")
   2. Perno de cabeza hexagonal (5/16" x ⅞")

4. Instale 2 soportes del protector del motor en los juegos de orificios de la parte delantera del cortacésped usando los 4 pernos de cuello cuadrado y las 4 contratuercas que se retiraron anteriormente en el paso de 2 de Retirada del parachoques.



   Figura 15

   1. Contratuerca
   2. Perno de cuello cuadrado
   3. Soporte del protector del motor

5. Instale 2 brazos del protector del motor en los soportes de altura de corte usando los 2 pernos de cuello cuadrado y las 2 contratuercas que se retiraron anteriormente en el paso 2 de Retirada del parachoques. Apriete las contratuercas a 20-25 N·m (175-225 pulgadas-libra).



   Figura 16

   1. Perno de cuello cuadrado (5/16" x ¾")
   2. Contratuerca (5/16")
   3. Brazo del protector del motor
   4. Contratuerca retirada anteriormente
   5. Perno de cuello cuadrado retirado anteriormente

6. Usando 4 pernos de cuello cuadrado (5/16" × ¾") y contratuercas (5/16"), sujete los brazos del protector del motor a los soportes del protector del motor. Apriete las contratuercas a 20-25 N·m (175-225 pulgadas-libra).

7. Instale el protector del motor en los brazos del protector del motor usando los 2 pernos de cabeza hexagonal, las 2 arandelas y las 2 contratuercas que se retiraron anteriormente en el paso 1 de Retirada del parachoques.

Figura 17

La altura de corte se controla mediante el pasador delantero y la palanca trasera. El pasador se encuentra en la parte delantera de la máquina, y la palanca está en el lado izquierdo de la máquina. Para elevar o bajar la máquina, retire el pasador y accione la palanca, eleve o baje la máquina, luego bloquee el pasador y libere la palanca.

1. Levante los pasadores de bloqueo de las ruedas giratorias.

2. Gire los pasadores e introdúzcalos en los orificios del eje.

Invierta el proceso para bloquear las ruedas giratorias.

Note: Bloquee las ruedas giratorias cuando desee que las ruedas delanteras permanezcan rectas (por ejemplo, al segar de través en una pendiente).

Figura 18
