Important: Dieses Kit ist nicht mit der Trimmerhalterung (Modell 144-2665) kompatibel. Entfernen Sie dieses Kit, bevor Sie das Beleuchtungskit für öffentlichen Straßenverkehr einbauen.
Important: Für Länder, die die ECE R10-Konformität verlangen: Wenn Sie das 1,2-kW-Ladegerät verwenden, benutzen Sie das NA-Netzkabel (Teilenummer 147-1978, separat erhältlich). Das Kabel muss mit einem hochwertigen 250 V/10 A-Netzsteckeradapter (vor Ort erhältlich) für Ihre Steckdose verwendet werden.
 |
Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. |
Stellen Sie die Maschine auf einer ebenen Fläche ab.
Kuppeln Sie die Zapfwelle aus und stellen Sie die Fahrantriebshebel nach außen in die ARRETIERTE NEUTRAL-Stellung.
Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
Ziehen Sie den Stecker des Akkuladegeräts ab.
Schalten Sie die Maschine über den Akkutrennschalter ab, siehe Bedienungsanleitung Ihrer Maschine.
Für diesen Arbeitsschritt erforderliche Teile:
| Linke Scheinwerferbaugruppe | 1 |
| Rechte Scheinwerferbaugruppe | 1 |
| Bundmutter (⅜") | 4 |
| U-Bügel | 2 |
| Breite Schwenkhalterung (nur Modell 18765TE) | 1 |

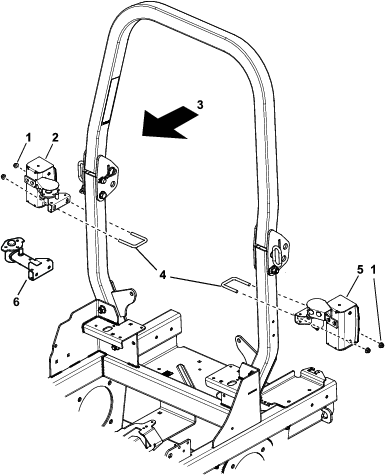

Montieren Sie die linke Beleuchtungsbaugruppe mit einem U-Bügel und zwei Sicherungsmuttern (⅜") lose an der linken Seite des unteren Überrollbügelrahmens.
Nur bei Modell 18765TE: Führen Sie die folgenden Schritte aus, um die breite Schwenkhalterung zu montieren.
Entfernen Sie die drei Schrauben (¼" ¾") und drei Sicherungsmuttern (¼").
Ersetzen Sie die Standard-Schwenkhalterung durch die breite Schwenkhalterung.
Befestigen Sie die Halterung mit den zuvor entfernten Muttern und Schrauben.
Montieren Sie die rechte Beleuchtungsbaugruppe mit einem U-Bügel und zwei Sicherungsmuttern (⅜") lose an der rechten Seite des unteren Überrollbügelrahmens.
Für diesen Arbeitsschritt erforderliche Teile:
| Beleuchtungsbefestigung | 2 |
| Schraube (½" x ¾") | 2 |
| Vordere rechte Scheinwerferbaugruppe | 1 |
| Vordere linke Scheinwerferbaugruppe | 1 |
| Schraube (M12 x 60 mm) | 2 |

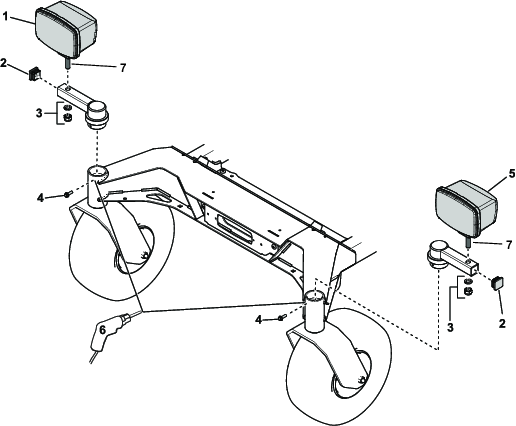

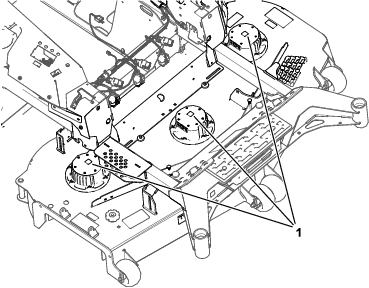

Entfernen Sie die Abdeckkappen von den Naben der Laufradarme der Maschine.
Markieren Sie die Mitte der Laufradrohre mit Hilfe der Nut in den Buchsen der Beleuchtungsbefestigung, verwenden Sie hierzu vorübergehend die Beleuchtungsbefestigung und ein Lineal.
Messen Sie 10 mm nach unten und markieren Sie eine Linie, bohren Sie ein 7 mm Loch in das vordere Laufradgehäuse.
Bei Verwendung einer Bohrmaschine ohne entsprechenden Augenschutz können Rückstände in das Auge gelangen und es beschädigen.
Tragen Sie beim Bohren immer eine Schutzbrille.
Montieren Sie eine Beleuchtungsbefestigung in jeden Laufradarm und befestigen Sie diese mit einer Schraube (¼" x ¾“).
Ersetzen Sie die vorhandene Befestigungsschraube der Beleuchtungsbefestigung (M12 X 30 mm) durch die neue Schraube (M12 X 60 mm), die im Kit für jede Beleuchtungsbefestigung enthalten ist.
Montieren Sie die linke Scheinwerferbaugruppe mit der mitgelieferten Unterlegscheibe und Mutter an der linken Seite der vorderen Scheinwerferhalterung.
Montieren Sie die rechte Scheinwerferbaugruppe mit der mitgelieferten Unterlegscheibe und Mutter an der rechten Seite der vorderen Scheinwerferhalterung.
Note: Stellen Sie sicher, dass beide Scheinwerfer gerade nach vorne gerichtet sind.
Für diesen Arbeitsschritt erforderliche Teile:
| Steuerungsbaugruppe | 1 |
| Kennzeichenhalterung | 1 |
| Schlossschraube (¼" x ¾") | 2 |
| Schlossschraube (⅜" x 1 ¼") | 3 |
| Sicherungsmutter (¼") | 4 |
| Schlossschraube (¼" x 1¼") | 2 |
| Mutter (⅜") | 3 |
| 16 km/h Aufkleber | 1 |
| 10 km/h Aufkleber (nur Frankreich) | 1 |
| Einsteckbefestigungen | 2 |

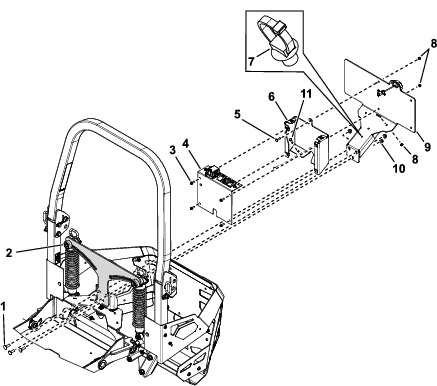

Entfernen Sie hinter dem Sitz die Muttern, mit denen die MyRIDE Federungshalterung befestig ist. Entfernen Sie nicht die Schrauben und bewahren Sie die Muttern auf.
Nehmen Sie das Bedienfeld von der Steuerungsbaugruppe ab und bewahren Sie die Befestigungselemente auf.
Befestigen Sie die Steuerungsbaugruppe mit zwei Schlossschrauben (¼" x ¾“), zwei Schlossschrauben (¼" x 1 ¼") und vier Sicherungsmuttern (¼") an der Kennzeichenhalterung.
Montieren Sie zwei Eindrückbefestigungen in die beiden Löcher der Kennzeichenhalterung.
Befestigen Sie das Kennzeichen und die Steuerungsbaugruppe mit drei Schrauben (⅜" x 1 ¼") und drei Sicherungsmuttern (⅜") an der MyRIDE Federungshalterung.
Note: Setzen Sie die Schrauben einzeln wieder ein, um sicherzustellen, dass die Federungsplatte befestigt bleibt.
Für diesen Arbeitsschritt erforderliche Teile:
| Linke Steuerhebelbaugruppe | 1 |
Entfernen Sie den vorhandenen linken Steuerhebel und bewahren Sie die Befestigungselemente auf.
Montieren Sie den neuen linken Steuerhebel mit dem Beleuchtungsschalter.
Richten Sie beide Steuerhebel aus und ziehen Sie die Hebel fest.
Note: Der Kabelbaum wird später in dieser Anleitung mit dem Hauptkabelbaum verbunden.
Für diesen Arbeitsschritt erforderliche Teile:
| Hupe | 1 |
| Hupenhalterung | 1 |
| Schraube (M10 x 30 mm) | 1 |
| Bundmutter (M10) | 1 |
| Schraube (⅜" x 1 ⅛") | 1 |
| Bundmutter (⅜") | 1 |
Montieren Sie die Hupe mit der vorhandenen Schraube und Mutter. Stellen Sie sicher, dass ein Abstand (5 mm) zur Innenseite der Hupenhalterung vorhanden ist.
Montieren Sie die Hupe an den vormontierten Befestigungselementen.

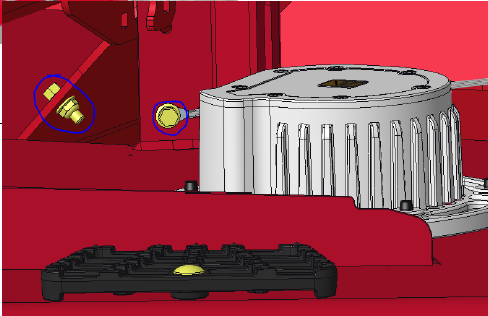

Schrauben Sie eine Schraube (⅜" x 1 ¼") mit Flansch (⅜") locker am Fahrgestell ein.
Drehen Sie die Schraube an der Hupenhalterung ein.
Befestigen Sie die andere Seite der Hupenhalterung mit der Schraube (M10 x 30 mm) und der Bundmutter (M10).
Schrauben Sie eine Schraube (⅜" x 1 ¼") am Flansch (⅜") an.
Für diesen Arbeitsschritt erforderliche Teile:
| Rundumleuchte | 1 |
| Rundumleuchtenfassung | 1 |
| Rundumleuchtenhalterung | 1 |
| Klemme (50 mm) | 1 |
| Schraube (M8 x 30 mm) | 2 |
| Sicherungsmutter (M8) | 2 |
| Scheibe (5/16") | 2 |

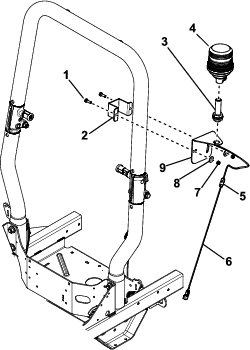

Verwenden Sie die Klemme (50 mm), um die Rundumleuchtenhalterung locker an der linken Seite des Überrollbügels zu befestigen.
Note: Befestigen Sie die Rundumleuchtenhalterung so, dass sich die Oberseite etwa 147,5 cm über dem Boden befindet.
Befestigen Sie die Rundumleuchtenfassung mit der mitgelieferten Mutter, Unterlegscheibe und Zahnscheibe an der Rundumleuchtenhalterung.
Note: Vergewissern Sie sich, dass die Fassung von der Seite der Maschine aus gesehen senkrecht steht; richten Sie diese entsprechend aus, wenn Sie die Halterung festziehen.

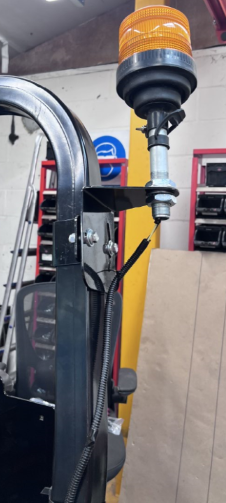

Führen Sie den Kabelbaum von der Rundumleuchte an der Vorderseite des Überrollbügels entlang und lassen Sie ihn für die spätere Installation locker liegen.
Befestigen Sie die Rundumleuchte an der Rundumleuchtenhalterung.
Für diesen Arbeitsschritt erforderliche Teile:
| Akku | 1 |
| Batteriehalterung | 1 |
| Akkufach | 1 |
| Mini-Relais | 1 |
| Kunststoffschraube (5 x 20 mm) | 2 |
| Schraube (M6 x 20 mm) | 3 |
| Bundmutter (M6) | 3 |
| Schraube (M5 x 12 mm) | 1 |
| Bundmutter (M5) | 1 |
| Schaumstoff | 1 |
| Hochspannungsaufkleber | 8 |
| Erdungsdraht | 1 |
| Schraube (½" x ¾") | 2 |
| Mutter (¼") | 2 |

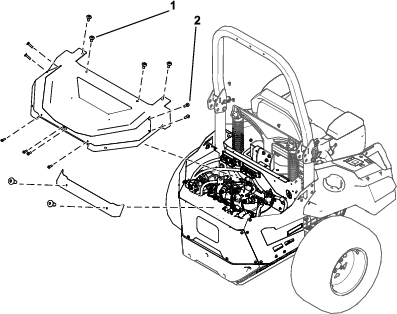

Entfernen Sie die obere hintere Schutzvorrichtung und die hintere Abdeckung.

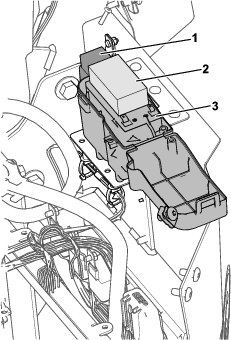

Messen Sie mit Hilfe der Akkuhalterung von der Kante der rechten hinteren Schutzvorrichtung bis 12 cm und markieren Sie drei Löcher auf der rechten hinteren Schutzvorrichtung.
Bohren Sie drei Löcher mit einem 6,5-mm-Bohrer.
Befestigen Sie das Akkufach mit zwei Kunststoffschrauben (5 x 20 mm) an der Akkuhalterung.
Befestigen Sie das Mini-Relais mit einer Schraube (M5 x 12 mm) und einer Bundmutter (M5) an der Akkuhalterung.
Setzen Sie den Akku und den Schaumstoff in das Akkufach ein.
Befestigen Sie die Halterung mit drei Schrauben und drei Muttern am Fahrgestell.

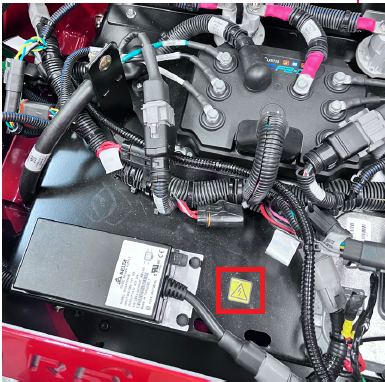

Bringen Sie Hochspannungsaufkleber an den entsprechenden Stellen an der Maschine an. Stellen Sie sicher, dass auf jedem Motor ein Aufkleber angebracht ist.
Für diesen Arbeitsschritt erforderliche Teile:
| Kabelbaum des Beleuchtungskits | 1 |
| Kabelbaum Stromadapter | 1 |
| Verlängerungskabelbaum Arbeitsscheinwerfer | 1 |
| Rücklicht | 2 |
| Schraube (Nr. 10 x 1¼") | 4 |
| Schraube (M6 x 16 mm) | 2 |
| Kurze Kabelbinder | 20 |
| Lange Kabelbinder | 50 |
| Druckbefestigung | 1 |
| Mini-Flachstecksicherung | 1 |
| Klemmenadapter | 1 |
| Innensechskantschraube (M6 x 16 mm) | 2 |
| Schlauch-Kabelspirale (auf 50 cm kürzen) | 3 |
| Blende | 1 |
| Kabelbinderaufnahme | 4 |
| Erdungsdraht | 1 |
| Sechskantschraube (¼" x ¾") | 2 |
| Mutter (¼") | 2 |
| Ferrit | 1 |
Entfernen Sie die vier Torx-Schrauben, mit denen die Seitenabdeckung an der rechten Seite der Maschine befestigt ist. Wiederholen Sie den Schritt an der linken Seite. Bewahren Sie alle Teile auf.
Entfernen Sie die Mutter und die Schraube, mit denen die Abdeckung der Anschlussplatte befestigt ist, und nehmen Sie die Abdeckung ab. Bewahren Sie alle Teile auf.

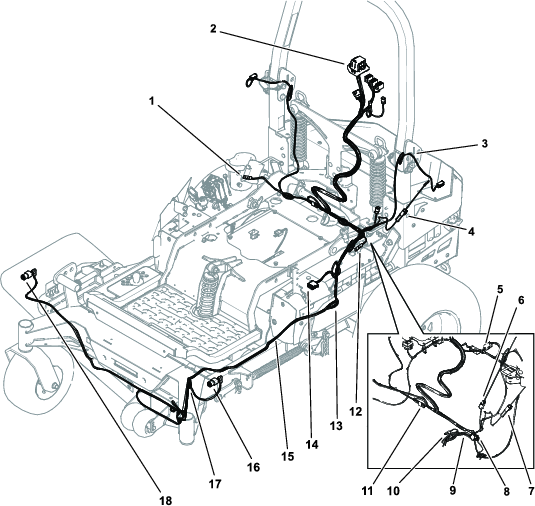

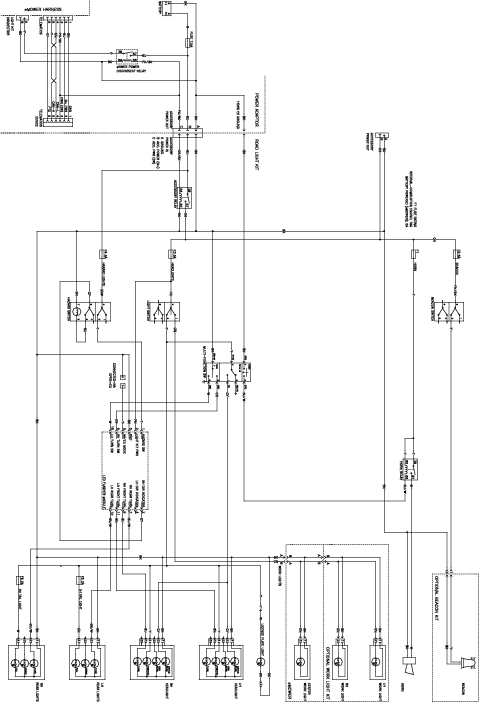

Verlegen Sie den Kabelbaum des EU-Straßenbeleuchtungskits von der Rückseite der Maschine aus zur Kennzeichenhalterung und zur Beleuchtungsbaugruppe. Führen Sie die Anschlüsse für Scheinwerfer, Hupe und Lichtschalter durch die linke Seite.
Note: Wenn die Maschine mit MyRIDE ausgestattet ist, führen Sie den Kabelbaum durch die Öffnung.
Verlegen Sie den Kabelbaum für Scheinwerfer, Hupe und Lichtschalter durch die linke Seite des Fahrgestells hinter die Konsole.
Verbinden Sie den 12-poligen Anschluss des Kabelbaums des EU-Straßenbeleuchtungskits mit dem linken Anschluss der Bedienhebelbaugruppe.
Verlegen Sie den Kabelbaum der Hupe/Scheinwerfer entlang der linken Fahrgestellschiene und unter dem Trittbrett, damit es nicht die MyRide-Plattform behindert.
Verlegen Sie den Kabelbaum des entlang der Stange des Schnitthöhenmechanismus an der Vorderseite der Maschine und der Verankerung an der Innenseite der linken Fahrgestellschiene unterhalb der Bedienerplattform.
Identifizieren Sie die Anschlüsse der linken und rechten Frontscheinwerfer. Markieren Sie die Anschlüsse.
Note: Der rechte Steckverbinder hat blaue, gelbe, graue und schwarze Kabel. Der linke Steckverbinder hat braune, gelbe, graue und schwarze Kabel.
Verlegen Sie die Anschlüsse der Frontscheinwerfer zu den entsprechenden Leuchten.
Verbinden Sie die Steckverbinder für die Frontscheinwerfer am Kabelbaum des Beleuchtungskits mit den Frontscheinwerfern. Vergewissern Sie sich, dass der Kabelbaumkanal fest mit dem Gehäuse verbunden ist.
Schließen Sie die Klemmen an, weißes Kabel an (+), schwarzes Kabel an (-).
Note: Da die Hupe den Zugang zum vorhandenen Befestigungspunkt versperrt, können die Kabel seitlich am Fahrgestell befestigt werden.
Legen Sie die Anschlüsse des Kabelbaums an ihrer ungefähren Position an der Rückseite der Maschine aus.
Verbinden Sie den Kabelbaum der Rundumleuchte mit dem Rundumleuchten-Steckverbinder des Kabelbaums des Beleuchtungskits.
Führen Sie den Steckverbinder des linken Rücklichts an der Vorderseite des Überrollbügelrahmens entlang des Kabelbaums der Rundumleuchte.
Schieben Sie den Steckverbinder durch die Rückleuchtenhalterung und schließen Sie ihn mit zwei Schrauben (#10 x 1 ¼") an der Rückleuchtenhalterung an.
Stellen Sie die Höhe der Halterung so ein, dass sich die rote Leuchte etwa 90 cm über dem Boden befindet.
Wiederholen Sie die vorherigen Schritte, um die rechte Rückleuchte einzubauen.
Befestigen Sie die Rücklichtkabel und den Kabelbaum der Rundumleuchte am Überrollschutzrahmen.
Note: Lassen Sie etwas Spiel im Kabelbaum der Rundumleuchte, damit der Überrollbügel umgeklappt werden kann.

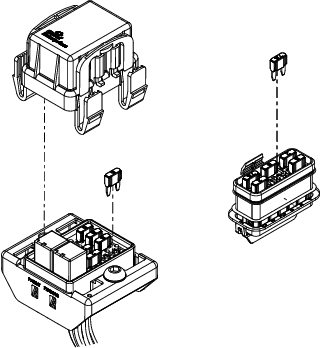

Öffnen Sie den Sicherungskasten des Hauptkabelbaums der Maschine und entfernen Sie die Sicherung (5 A). Bewahren Sie die Sicherung auf.
Setzen Sie die Mini-Flachstecksicherung (7,5 A) anstelle der Sicherung (5 A) ein und schließen Sie den Deckel.
Ersetzen Sie im Sicherungskasten für das Bedienfeld des Beleuchtungskits die Sicherung für die Hupe (10 A) durch die beibehaltene Sicherung (5 A). Stellen Sie sicher, dass der Sicherungskasten des Bedienfelds geöffnet bleibt.
Befestigen Sie den Sicherungskasten mit zwei Schrauben (M6 x 16 mm) am Bedienfeld. Schließen Sie die Abdeckung des Sicherungskastens.
Schließen Sie im Bedienfeld alle Schalter, Blinkgeber und die Kennzeichenbeleuchtung an.

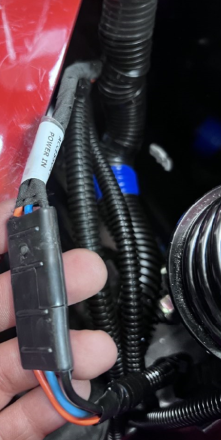

Verlegen Sie den Kabelbaum des Stromadapters zur Rückseite der Maschine.
Installieren Sie den 2-poligen Anschluss des Straßenbeleuchtungskits durch die rechte Öffnung des Fahrgestells.
Führen Sie den linken 3-poligen Anschluss und das Erdungskabel durch die linke Öffnung im Fahrgestell.
Ziehen Sie die Stecker von Telematik-, eMower-Kabelbaum und EU-Stromadapter ab.
Schließen Sie den Stecker des eMower-Kabelbaums mit dem Stecker des Kabelbaums des EU-Stromadapters.
Stecken Sie den Kabelbaum des Stromadapters in das Mini-Relais.
Schließen Sie beide Klemmen an die Batterie an.
Verbinden Sie den 3-poligen Anschluss des STROMAUSGANGS FüR ANBAUGERäTE am EU-Kabelbaum des Stromadapters mit dem Anschluss des STROMEINGANGS FüR ANBAUGERäTE am Kabelbaum des EU-Straßenbeleuchtungskits.
Entfernen Sie die Erdung am Kabelbaum des EU-Straßenbeleuchtungskits am CCv und schließen Sie den Anschluss der ERDUNG am Kabelbaum des EU-Stromadapters an.
Verbinden Sie den 2-poligen Anschluss des Straßenbeleuchtungskits am Kabelbaum des EU-Stromadapters mit dem Anschluss am eMower-Kabelbaum mit der Bezeichnung LIGHT-KIT CONN. Bewahren Sie die entfernten Verschlusskappe auf.
Verlegen Sie den Verlängerungskabelbaum der Arbeitsscheinwerfer entlang der linken Seite der Maschine.
Entfernen Sie das Rohr von der Abzweigung des EU-Beleuchtungskits mit der Bezeichnung WORK LIGHTS.

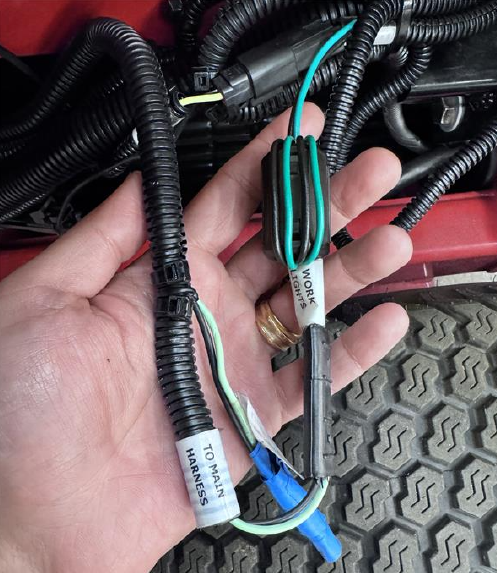

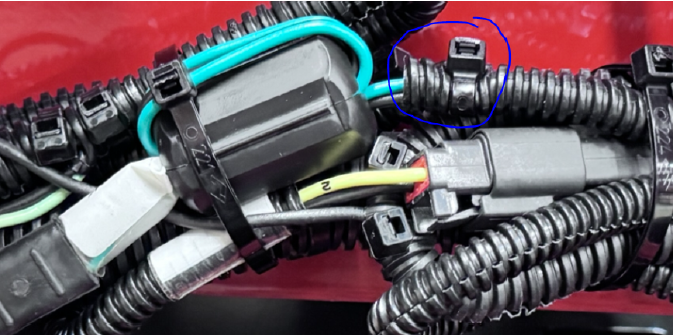

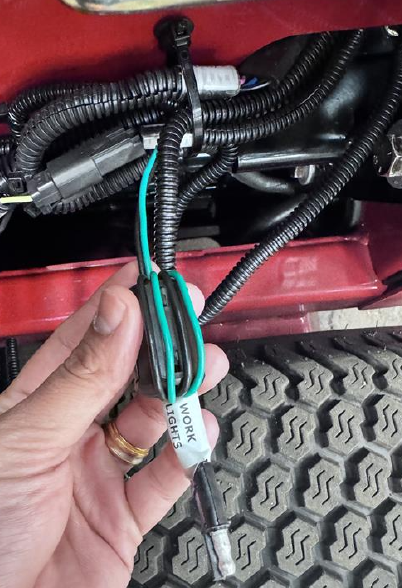

Legen Sie drei Windungen des Abzweigs der Arbeitsscheinwerfer des Kabelbaum des EU-Beleuchtungskits durch den Ferrit so nah wie möglich des Anschlusses (Bild 26).
Kürzen Sie die Länge des Rohrs bis zum Ende des Ferrits. Befestigen Sie das Rohr mit Kabelbindern am Verlängerungskabelbaum der ARBEITSSCHEINWERFER.
Suchen Sie den 2-poligen Anschluss des eMower-Kabelbaums mit der Bezeichnung WORK LIGHTS. Entfernen Sie die Kappe und bewahren Sie diese auf.
Verbinden Sie den Anschluss WORK LIGHTS mit dem Anschluss des EU-Straßenbeleuchtungskits mit der Bezeichnung TO MAIN HARNESS
Verwenden Sie den Anschluss für den Arbeitsscheinwerfer am Verlängerungskabelbaum der Arbeitsscheinwerfer.
Verlegen Sie den Kabelbaum des EU-Straßenbeleuchtungskits zur Vorderseite der Maschine.
Entfernen Sie den vorhandenen Anschluss vom eMower-Kabelbaum zum Arbeitsscheinwerfer und ersetzen Sie diesen durch den Verlängerungskabelbaum der Arbeitsscheinwerfer.
Schließen Sie den Anschluss des eMower-Kabelbaums am Anschluss des Verlängerungskabelbaums der Arbeitsscheinwerfer an.

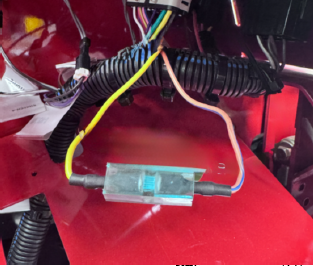

Entfernen Sie die Stifte der Beleuchtungsschalter (orange/blau und gelb) vom Kippschalter.
Tragen Sie dielektrisches Schmierfett auf die Klemmen auf.
Schließen Sie die zwei Anschlussklemmen mit der Adapterklemme.
Entfernen Sie den Schalter und verschließen Sie die Öffnung mit einem Blindstopfen.
Bringen Sie die Abdeckung der Anschlussplatte wieder an und befestigen Sie diese mit zwei Muttern und zwei Schrauben.

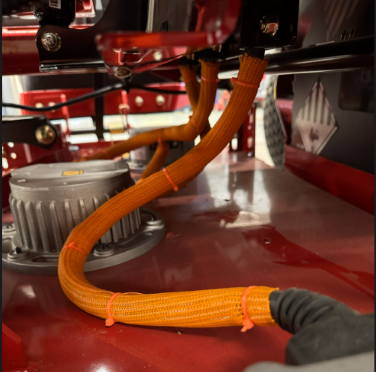

Decken Sie die Kabel auf dem Mähwerk mit einer Kabelspirale ab. Befestigen Sie diese mit Kabelbindern.
Befestigen Sie die Kabelbäume auf der linken Seite mit einer Eindrückbefestigung.

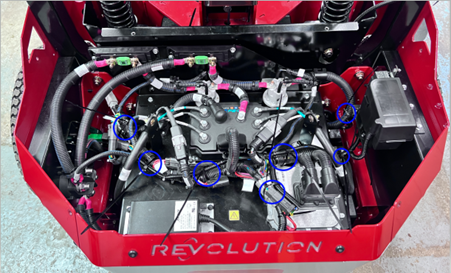

Befestigen Sie die Kabelbäume des EU-Beleuchtungskits mit Kabelbindern an der hinteren Abdeckplatte.
Befestigen Sie den Kabelbaum der Rundumleuchte und der linken Rückleuchte mit Kabelbindern.
Überprüfen Sie die Verlegung aller Kabelbäume und stellen Sie sicher, dass sie ordnungsgemäß sind und keine Bereiche behindern.
Befestigen Sie die Kabel locker an der Rückseite der Maschine. Siehe Bild 32.

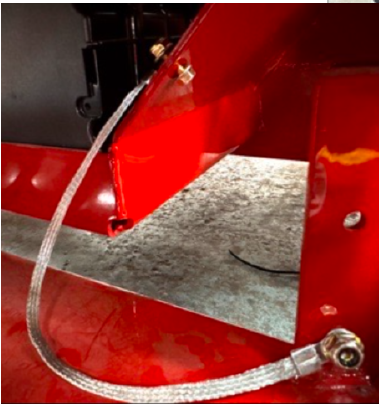

Befestigen Sie das Erdungskabel mit zwei Schrauben und zwei Muttern am Fahrgestell und am Mähwerk.
Schalten Sie die Warnblinkanlage ein und achten Sie darauf, dass alle vier Leuchten blinken.
Schalten Sie den Zündschalter auf die RUN-Stellung und überprüfen Sie die Funktion der Rundumleuchte.
Bewegen Sie den Lichtschalter nach hinten, um die Straßenbeleuchtung einzuschalten. Die Fronscheinwerfer und die roten Rückleuchten sollten aufleuchten.
Schalten Sie die Scheinwerfer am linken Steuerarm ein. Vergewissern Sie sich, dass beide Scheinwerfer eingeschaltet sind.
Prüfen Sie, ob alle Fahrtrichtungsanzeiger (Blinker) funktionieren. Vergewissern Sie sich, dass die richtige Leuchte blinkt, wenn sie am Schalter des Steuerhebels betätigt wird.
Überprüfen Sie die Hupe.
Wenn die Beleuchtung und die Hupe funktionieren, befestigen Sie die Kabelbäume in allen Bereichen mit Kabelbindern.
Wenn die Leuchten oder die Hupe nicht funktioniert, überprüfen Sie die Verbindungen zu dem ausgefallenen Element und dem Schalter.
Note: Stellen Sie sicher, dass alle geerdeten Kabel und Akkuanschlüsse ordnungsgemäß installiert sind.
Für diesen Arbeitsschritt erforderliche Teile:
| Roter Reflektor | 2 |
| Fahrzeugidentifikationsschild (nur Deutschland) | 1 |
| Aluminiumniete (nur Deutschland) | 4 |
| Seriennummernaufkleber Beleuchtungskit | 1 |
| PVC-Schild | 2 |
| Geschwindigkeitsaufkleber (nur Frankreich) | 2 |
Bringen Sie die Abdeckung der Anschlussplatte wieder an.
Bringen Sie die entfernte hintere Abdeckung wieder an.
Bringen Sie die entfernte hintere Schutzvorrichtung wieder an.
Befestigen Sie das Bedienfeld der Beleuchtung mit den vorhandenen sechs Schrauben (¼" x ¾") an seiner Halterung.

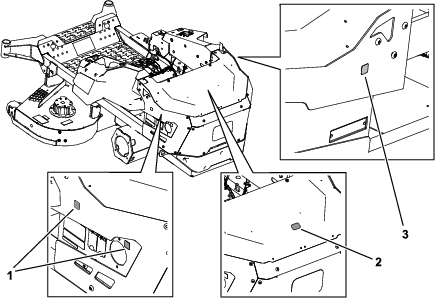

Bringen Sie die beiden PVC-Schilder an den unter Bild 35 angegebenen Stellen an. Bringen Sie an Maschinen, die in Frankreich eingesetzt werden, den Geschwindigkeitsaufkleber über diesem Schild an.
Bringen Sie die roten Reflektoren an der Maschine an.
Bei Maschinen, die in Deutschland eingesetzt werden, stempeln Sie die erforderlichen Angaben auf das Typenschild des Fahrzeugs. Siehe dazu die folgende Tabelle.
| TYP | Modellnummer |
| Fz-Ident-HR | Geben Sie die Seriennummer der Maschine an. |
| Zul. Gesamtgewicht kg | 840 |
| Baujahr | Geben Sie das Baujahr Ihrer Maschine ein. |
| Zul. Achslast vorne kg | 436 |
| Zul-Achslast hinten kg | 624 |
Verwenden Sie das Fahrzeugidentifikationsschild als Schablone, richten Sie das Schild aus und markieren Sie die Löcher, siehe Bild 36.
Bohren Sie vier Löcher (3 mm) in die rechte Seite des Fahrgestells.
Important: Gehen Sie beim Bohren vorsichtig vor, um sicherzustellen, dass keine Teile auf der rechten Seite des Fahrgestells beschädigt werden.
Nieten Sie das Schild auf das Motorchassis.
Bringen Sie den Aufkleber mit der Seriennummer des Beleuchtungskits an.
Besteht in Ihrem Land die Vorschrift, dass die Seriennummer auf dem Maschinenrahmen vorhanden sein muss, und die Behörde gibt keine bestimmte Stelle an, dann bringen/schlagen Sie die Seriennummer auf den rechten Lenkradarm an/ein.
Important: Dieses Verfahren gilt nur für in Frankreich verwendete Maschinen.
Anweisungen zum Einstellen der Maschinengeschwindigkeit finden Sie in der Bedienungsanleitung.
Um die Begrenzungsleuchten einzuschalten, schalten Sie die Zündung in die Betriebsstellung und drücken Sie den hinteren Teil des Lichtschalters auf dem Bedienfeld (Bild 38).
Um die Scheinwerfer und Begrenzungsleuchten einzuschalten, schalten Sie die Zündung in die Betriebsstellung, drücken Sie auf die Rückseite des Lichtschalters am Bedienfeld und schieben Sie den Lichtschalter am linken Steuerhebel in die I-Stellung (Bild 38).
Um die Beleuchtung auszuschalten, drücken Sie auf die Vorderseite des Lichtschalters auf dem Bedienfeld.
Um die Arbeitsscheinwerfer (sofern vorhanden) einzuschalten, drücken Sie den Lichtschalter vorne auf dem Bedienfeld.
Note: Sie können die Arbeitsscheinwerfer nicht verwenden, wenn die Straßenbeleuchtung eingeschaltet ist.
Um die Warnblinkanlageeinzuschalten, drücken Sie oben auf den Schalter für die Warnblinkanlage, damit alle Blinkleuchten gleichzeitig aufleuchten (Bild 38).
Note: Sie brauchen den Zündschalter nicht in die RUN-Stellung zu stellen.
Der Blinkerschalter schaltet die rechten und linken Fahrtrichtungsanzeiger (Blinker) ein. Dies funktioniert nur, wenn die Zündung auf ON geschaltet ist.
Drücken Sie auf die linke Seite des Kippschalters, um den linken Blinker einzuschalten.
Drücken Sie die rechte Seite des Kippschalters zur mittleren Stellung (Off), um den linken Blinker auszuschalten.
Drücken Sie auf die rechte Seite des Kippschalters, um den rechten Blinker einzuschalten.
Drücken Sie die linke Seite des Kippschalters zur mittleren Stellung (Off), um den rechten Blinker auszuschalten.
Der Hupenschalter aktiviert die Hupe nur bei eingeschalteter Zündung.
Drücken Sie auf die Taste, um die Hupe zu aktivieren.
Lassen Sie die Taste los, um die Hupe auszuschalten.
Um die Rundumleuchte einzuschalten, drücken Sie auf die Oberseite des Rundumleuchtenschalters (Bild 38).
Prüfen Sie regelmäßig, ob alle Leuchten funktionieren.
Stellen Sie sicher, dass die Scheinwerfer richtig eingestellt sind.
Reinigen Sie die Leuchten täglich.
Wischen Sie die Linsen mit einem feuchten Tuch ab, um sie sauber zu halten. Verwenden Sie keine auf Lösungsmittel basierende Reinigungsmittel.
