Reelmaster 3555、3575、および3550トラクションユニット

安全

安全に関する一般的な注意

この機械は手足を切断したり物をはね飛ばしたりする能力があります。
エンジンを始動する前に必ずこのオペレーターズマニュアルをお読みになり､内容をよく理解してください｡
この機械を運転する時は常に十分な注意を払ってください。運転中は運転操作に集中してください；注意散漫は事故の大きな原因となります。
機械の可動部の近くには絶対に手足を近づけないでください。
ガードなどの安全保護機器が正しく機能していない時は、運転しないでください。
作業場所に、無用の大人、子供、ペットなどを近づけないでください。子供に運転させないでください。
エンジンを停止させ、キーを抜き取り、各部の動作が完全に停止したのを確認してから運転位置を離れる。調整、整備、洗浄、格納などは、機体が十分に冷えてから行ってください。

間違った使い方や整備不良は人身事故などの原因となります。事故を防止するため、以下に示す安全上の注意や安全注意標識のついている遵守事項は必ずお守りください

。注意、警告、および危険の文字は、人身の安全に関わる注意事項を示しています。これらの注意を怠ると死亡事故などの重大な人身事故が発生する恐れがあります。

運転前の安全確認

子供やトレーニングを受けていない大人には、絶対に運転や整備をさせないでください｡地域によっては機械のオペレータに年齢制限を設けていることがありますのでご注意ください。オーナーは、オペレータ全員にトレーニングを受講させる責任があります。
安全な運転操作、各部の操ン方法や安全標識などに十分慣れておきましょう｡
運転席を離れる前に、次のことを行ってください：
- マシンを平らな場所に駐車する
- カッティングユニットを停止させ、下降させる。
- 駐車ブレーキを掛ける。
- エンジンを止め、キーを抜き取る。
- 全ての動きが停止するのを待つ。
- 調整、整備、洗浄、格納などは、機体が十分に冷えてから行ってください。
エンジンの緊急停止方法に慣れておきましょう。
ガードなどの安全保護機器が正しく機能していない時は、運転しないでください。
使用前に必ず、カッティングユニットの点検を行ってください。
これから機械で作業する場所をよく確認し、機械に巻き込まれそうなものはすべて取り除きましょう。
この製品は電磁場を発生させます。埋め込み型の電子医療機器を装着している方は、本製品を使用する前に専門家に相談してください。

燃料についての安全事項

燃料の取り扱いに際しては安全に特にご注意ください。燃料は引火性が高く、気化すると爆発する可能性があります。
燃料取り扱い前に、引火の原因になり得るタバコ、パイプなど、すべての火気を始末してください。
燃料の保管は必ず認可された容器で行ってください。
エンジン回転中などエンジンが高温の時には、燃料タンクのふたを開けたり給油したりしないでください。
締め切った場所では燃料の補給や抜き取りをしないでください。
ガス湯沸かし器のパイロット火やストーブなど裸火や火花を発するものがある近くでは、機械や燃料容器を保管･格納しないでください。
燃料がこぼれたら、エンジンを始動せずにマシンを別の場所に動かし、気化した燃料ガスが十分に拡散するまで引火の原因となるものを近づけないでください。

運転中の安全確認

オーナーやオペレータは自分自身や他の安全に責任があり、オペレータやユーザーの注意によって物損事故や人身事故を防止することができます。
作業にふさわしい服装をし、安全めがね、長ズボン、頑丈で滑りにくい安全な靴、および聴覚保護具を着用してください。長い髪は束ねてください。ゆるい装飾品やだぶついた服は身に着けないでください。ほこりの多い作業環境ではマスクを着用してください。
疲れている時、病気の時、アルコールや薬物を摂取した時は運転しないでください。
このマシンを運転する時は常に十分な注意を払ってください。運転中は運転操作に集中してください；注意散漫は事故の大きな原因となります。
エンジンを掛ける前に、全部の駆動装置がニュートラルであること、駐車ブレーキが掛かっていることを確認し、運転席に着席してください。
人を乗せないでください。また、作業中は周囲から人、特に子供を十分に遠ざけてください。
運転は、穴や障害物を確認できる十分な照明のもとで行ってください。
ぬれた芝の刈り込みは避けてください。接地力が落ちてスリップする危険が高くなります。
カッティングユニットに手足を近づけないでください。
バックするときには、足元と後方の安全に十分な注意を払ってください。
見通しの悪い曲がり角や、茂み、立ち木などの障害物の近くでは安全に十分注意してください。
刈り込み中以外は必ずカッティングユニットを止めておいてください。
旋回するときや道路や歩道を横切るときなどは、減速し周囲に十分な注意を払ってください。常に道を譲る心掛けを。
エンジンは換気の十分確保された場所で運転してください。排気ガスには致死性ガスである一酸化炭素が含まれています。
エンジンの掛かっているマシンからは離れないでください。
運転席を離れる前に：
- 平らな場所に駐車する。
- カッティングユニットを停止させ、下降させる。
- 駐車ブレーキを掛ける。
- エンジンを止め、キーを抜き取る。
- 全ての動きが停止するのを待つ。
- 調整、整備、洗浄、格納などは、マシンが十分に冷えてから行ってください。
マシンの運転は十分な視界の確保ができる適切な天候条件のもとで行ってください。落雷の危険がある時には運転しないでください。
クルーズコントロール（が装備されている場合）は、マシンが一定の速度で連続走行できる、広く、平坦で障害物のない場所でのみ使用してください。

横転保護バー（ROPS）についての安全確認

POPS 構成物は一切機体から外さないでください。
必ずシートベルトを着用し、緊急時にはシートベルトを迅速に外せるよう練習しておいてください。
運転時には必ずシートベルトを着用してください。
頭上の障害物に注意し、これらに衝突しないように注意してください。
ROPS自体に損傷がないか、また、取り付け金具がゆるんでいないか、定期的に十分に点検を行い、万一の際に確実に役立つようにしておいてください。
ROPS が破損した場合はすべて新しいものに交換してください。修理したり改造しての使用はしないでください。

斜面での安全確保

斜面はスリップや転倒などを起こしやすく、これらは重大な人身事故につながります。斜面での安全運転はオペレータの責任です。どんな斜面であっても、通常以上に十分な注意が必要です。
斜面については、実地の測定を含めてオペレータ自身が調査を行い、安全に作業ができるかどうかを判断してください。この調査においては、常識を十分に働かせてください。
以下に挙げる、斜面で運転する場合の安全上の注意を必ず読んで内容をしっかり理解してください。実際に運転する前に、現場の状態をよく観察し、その日その場所でこのマシンで安全に作業ができるかどうかを判断してください。同じ斜面上であっても、地表面の条件が変われば運転条件が変わります。
- 斜面での発進・停止・旋回は避けてください。急に方向を変えたり急な加速やブレーキ操作をしないでください。旋回は速度を落としてゆっくりと行ってください。
- 走行、ステアリング、安定性などに疑問がある場合には運転しないでください。
- 隠れた穴、わだち、盛り上がり、石などの見えない障害は、取り除く、目印を付けるなどして警戒してください。深い芝生に隠れて障害物が見えないことがあります。不整地では機体が転倒する可能性があります。
- ぬれ芝、急斜面など滑りやすい場所で運転すると滑って制御できなくなる危険があります。
- 段差、溝、盛り土、水などの近では安全に十二分の注意を払ってください。万一車輪が段差や溝に落ちたり、地面が崩れたりすると、機体が瞬時に転倒し、非常に危険です。必ず安全距離を確保してください。
- 斜面に入る前に、安全の判断をしてください。乗用の刈り込み機械で斜面を刈り込むことに危険が感じられる場合は歩行型の機械をお使いください。
- 斜面では可能なかぎりカッティングユニットを地表面まで下げておいてください。斜面上でカッティングユニットを上昇させると機体が不安定になる恐れがあります。

運転終了後の安全確認

平らな場所に駐車する。
カッティングユニットを解除して床面に降下させる
駐車ブレーキを掛ける。
エンジンを止め、キーを抜き取る。
全ての動きが停止するのを待つ。
調整、整備、洗浄、格納などは、機体が十分に冷えてから行う。
火災防止のために、カッティングユニット、駆動部、マフラー、冷却スクリーン、エンジンルームに刈りかすごみが溜まっていないことを確認する。オイルや燃料がこぼれた場合はふき取る。
移動走行時など、刈り込みなどの作業をしていない時には、アタッチメントの駆動を解除しておいてください。
必要に応じてシートベルトの清掃と整備を行ってください。
ガス湯沸かし器のパイロット火やストーブなど裸火や火花を発するものがある近くでは、機械や燃料容器を保管･格納しないでください。

保守作業時の安全確保

運転席を離れる前に：
- 平らな場所に駐車する。
- カッティングユニットを停止させ、下降させる。
- 駐車ブレーキを掛ける。
- エンジンを止め、キーを抜き取る。
- 全ての動きが停止するのを待つ。
- 調整、整備、洗浄、格納などは、機体が十分に冷えてから行ってください。
作業にふさわしい服装をし、安全めがね、長ズボン、頑丈で滑りにくい安全な靴を着用してください。手足、衣服、装飾品、頭部（長髪）を可動部に近づけないでください。
保守作業は、各部が十分冷えてから行ってください。
可能な限り、エンジンを回転させながらの整備はしないでください。可動部に近づかない。
エンジンは換気の十分確保された場所で運転してください。排気ガスには致死性ガスである一酸化炭素が含まれています。
機体の下で作業する場合には、必ずジャッキスタンドで機体を確実に支えてください。
機器類を取り外すとき、スプリングなどの力が掛かっている場合があります。取り外しには十分注意してください。
マシン各部が良好な状態にあり、ボルトナット類が十分にしまっているか常に点検してください。
読めなくなったステッカーは貼り替えてください。
機械の性能を完全に引き出し、かつ安全にお使いいただくために、交換部品は Toro 純正品をお使いください。他社の部品を御使用になると危険な場合があり、製品保証を受けられなくなる場合がありますのでおやめください。

エンジンの安全事項

エンジンオイルの点検や補充は､エンジンを止めて行ってください｡
エンジンのガバナの設定を変えたり、エンジンの回転数を上げすぎたりしないでください。

電気系統に関する安全確保

マシンの整備や修理を行う前に、バッテリーの接続を外してください。バッテリーの接続を外すときにはマイナスケーブルを先に外し、次にプラスケーブルを外してください。接続するときにはプラスを先に接続し、次にマイナスを接続してください。
バッテリーの充電は、火花や火気のない換気の良い場所で行ってください。バッテリーと充電器の接続や切り離しを行うときは、充電器をコンセントから抜いておいてください。また、安全な服装を心がけ、工具は確実に絶縁されたものを使ってください。

冷却系統に関する安全確保

冷却液を飲み込むと中毒を起こす；冷却液は子供やペットが触れない場所に保管すること。
高温高圧の冷却液を浴びたり、高温のラジエター部分に触れたりすると大火傷をする恐れがある。
- エンジン停止後、少なくとも15分間程度待って、エンジンが冷えてからキャップを開けること。
- キャップを開けるときはウェスなどを使い、高温の水蒸気を逃がしながらゆっくりと開けること。

油圧系統に関する安全確保

万一、油圧オイルが体内に入ったら、直ちに専門医の治療を受けてください。万一、油圧オイルが体内に入った場合には、この種の労働災害に経験のある施設で数時間以内に外科手術を受ける必要があります。
油圧装置を作動させる前に、全部のラインコネクタが適切に接続されていること、およびラインやホースの状態が良好であることを確認すること。
油圧のピンホールリークやノズルからは作動油が高圧で噴出しているので、絶対に手などを近づけない。
リークの点検には新聞紙やボール紙を使う。
油圧関係の整備を行う時は、内部の圧力を確実に解放する。

刈り込みブレードについての安全事項

磨耗したり破損したりしたリール刃や下刃は使用中に割れて破片が飛び出す場合があり、これが起こるとオペレータや周囲の人間に多大の危険を及ぼし、最悪の場合には死亡事故となる。
リール刃や下刃が磨耗や破損していないか定期的に点検すること。
刃を点検する時には安全に十分注意してください。必ず手袋を着用してください。リールと下刃は研磨するか交換するかのみ行い、たたいて修復したり溶接したりしないでください。
複数のカッティングユニットを持つ機械では、1つのリールを回転させると他のカッティングユニットのリールも回転する場合がありますから注意してください。

格納保管時の安全確保

運転席を離れる前に：
- 平らな場所に駐車する。
- カッティングユニットを停止させ、下降させる。
- 駐車ブレーキを掛ける。
- エンジンを止め、キーを抜き取る。
- 全ての動きが停止するのを待つ。
- 調整、整備、洗浄、格納などは、機体が十分に冷えてから行ってください。
ガス湯沸かし器のパイロット火やストーブなど裸火や火花を発するものがある近くでは、機械や燃料容器を保管･格納しないでください。

安全および説明用デカール

危険な部分の近くには、見やすい位置に安全ラベルや指示ラベルを貼付しています。破損したりはがれたりした場合は新しいラベルを貼付してください。

バッテリーに関する注意標識

全てがついていない場合もあります。

s_batterysymbols2

爆発の危険
火気厳禁、禁煙厳守のこと
劇薬につき火傷の危険あり
保護メガネ等着用のこと。
オペレーターズマニュアルを読むこと。
バッテリーに人を近づけないこと。
保護メガネ等着用のこと：爆発性ガスにつき失明等の危険あり。
バッテリー液で失明や火傷の危険あり。
液が目に入ったら直ちに真水で洗眼し医師の手当てを受けること。
鉛含有：普通ゴミとして投棄禁止。

デカルパーツ番号： 93-7276

s_decal93-7276

爆発危険：保護メガネを着用すること。
劇薬危険：皮膚に付いたら真水で洗ってから救急手当て。
火災の危険：火気厳禁・禁煙厳守のこと。
毒物危険：子供の手の届くところに保管しないこと

デカルパーツ番号： 99-3444

s_decal99-3444

移動走行速度：高速
刈り込み速度：低速

デカルパーツ番号： 106-6755

モデル 03821と03910

s_decal106-6755

冷却液の噴出に注意。
爆発の危険：オペレーターズマニュアルを読むこと。
警告：高温部に触れないこと。
警告：オペレーターズマニュアルを読むこと。

デカルパーツ番号： 110-9642

s_decal110-9642

負荷が掛かっている危険：オペレーターズマニュアルを読むこと。
ロッド･ブラケットに一番近い穴にコッター･ピンを移し、昇降アームとヨークをを外す

デカルパーツ番号： 117-3270

s_decal117-3270

警告：表面が熱い。触れないこと。
ベルトに巻き込まれて大けがをする危険：可動部に近づかないこと；使用時にはすべての安全カバー類を正しく取り付けておくこと。

デカルパーツ番号： 120-0627

s_decal120-0627

ファンによる切傷や手足の切断の危険：可動部に近づかないこと；使用時にはすべての安全カバー類を正しく取り付けておくこと。

デカルパーツ番号： 120-1683

s_decal120-1683

警告：オペレーターズマニュアルを読むこと。使用する前に全員がトレーニングを受けること。
警告：このマシンの牽引を行う前に、オペレーターズマニュアルを読むこと。
警告：旋回時には減速すること；高速で急旋回しないこと；斜面を下る時にはカッティングユニットを下げておくこと；ROPS とシートベルトを使用すること。
警告：斜面に駐車しないこと；平らな場所で、駐車ブレーキを掛け、カッティングユニットを下降させ、エンジンを停止させ、マシンから離れる場合にはキーを抜き取ること。
異物が飛び出す危険：人を近づけないこと。
ベルトに巻き込まれる危険：可動部に近づかないこと。すべてのガード類を正しく取り付けて使用すること。

デカルパーツ番号： 120-2105

decal120-2105

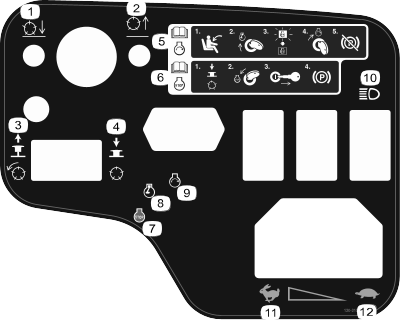

カッティングユニット下降。
カッティングユニット上昇。
引き上げるとカッティングユニットが作動
押し込むとカッティングユニットが停止.
エンジンの始動方法については、取扱説明書をお読みください — オペレーターの位置に座り、キーをエンジン予熱位置に回し、エンジン予熱ライトが消えるまで待ってから、キーをエンジン始動位置に回し、駐車ブレーキを解除する。
エンジンの停止方法については取扱説明書をお読みください — カッティングユニットを解除し、キーをエンジン停止位置に回し、キーをイグニッションから抜き、駐車ブレーキをかける。
エンジン：停止
エンジン ― 予熱
エンジン ― 始動
ライト
高速
低速

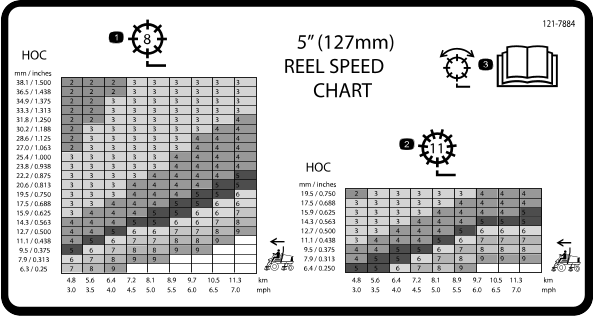

デカルパーツ番号： 121-7884

モデル 03820と03910

s_decal121-7884

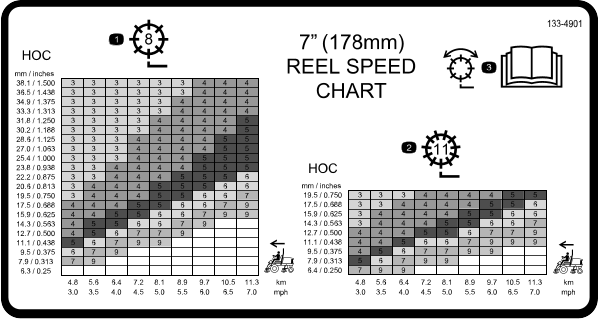

8枚刃リール用
11枚刃リール用
リールの調整に関する詳しい情報はオペレーターズマニュアルを参照のこと。

デカルパーツ番号： 133-4901

モデル 03821

s_decal133-4901

8枚刃リール用
11枚刃リール用
リールの調整に関する詳しい情報はオペレーターズマニュアルを参照のこと。

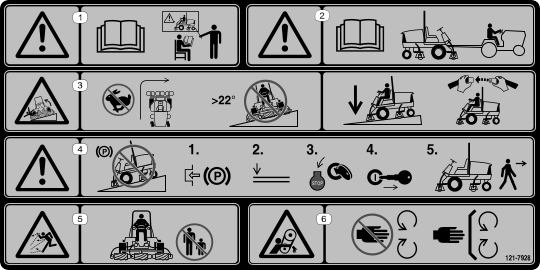

デカルパーツ番号： 121-7928

モデル03910：CEマシンの場合は部品番号120-1683の上に貼り付ける

s_decal121-7928

注：このマシンは、業界で推奨される最大傾斜角度を用いた前後方向および左右方向の標準安定試験に合格しており、使用を認められる法面の最大角度がデカルに記載されています。斜面で運転する場合の条件や注意点について、また、特殊な天候や場所条件のもとでこの機械を使用することができるかどうかを判断する方法について、オペレーターズマニュアルで確認してください。同じ斜面上であっても、地表面の条件が変われば運転条件が変わります。斜面では可能なかぎりカッティングユニットを地表面まで下げておいてください。斜面上でカッティングユニットを上昇させると機体が不安定になる恐れがあります。

警告：オペレーターズマニュアルを読むこと。使用する前に全員がトレーニングを受けること。
警告 - マシンを牽引する前に、取扱説明書を読むこと。
転倒の危険 - 高速走行中に急旋回しないこと、22°を超える坂道を上り下りしないこと、坂道を走行するときはカッティングユニットを下げること、横転防止システムを使用し、シートベルトを着用すること。
警告：斜面に駐車しないこと；平らな場所で、駐車ブレーキを掛け、カッティングユニットを下降させ、エンジンを停止させ、マシンから離れる場合にはキーを抜き取ること。
異物が飛び出す危険：人を近づけないこと。
ベルトに巻き込まれる危険：可動部に近づかないこと。すべてのガード類を正しく取り付けて使用すること。

デカルパーツ番号： 125-6688

s_decal125-6688

爆発の危険性—取扱説明書を読むこと：始動液は使用しないこと。

デカルパーツ番号： 133-8062

s_decal133-8062

デカルパーツ番号： 136-3702

s_decal136-3702

警告：オペレーターズマニュアルを読むこと；シートベルトを着用すること。ROPS を外さないこと。
警告：ROPS を改造しないこと。

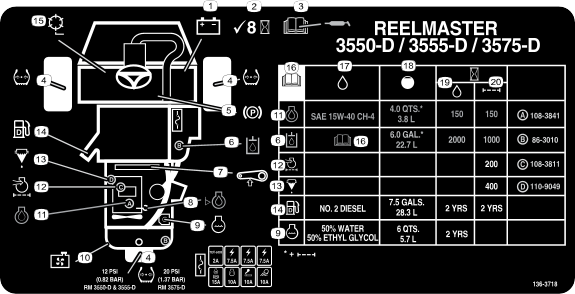

デカルパーツ番号： 136-3718

s_decal136-3718

バッテリー
8 運転時間ごとに点検
潤滑に関する情報はオペレーターズマニュアルを参照のこと。
タイヤ空気圧
駐車ブレーキ
油圧作動液
ベルト
エンジンオイルの量
エンジンの冷却液
ラジエタースクリーン
エンジンオイル
エンジンエアフィルタ
燃料･水セパレータ
燃料
リール速度
オペレーターズマニュアルを読むこと。
油脂類等
容量
オイル等交換間隔（時間）
フィルタ交換間隔（時間）

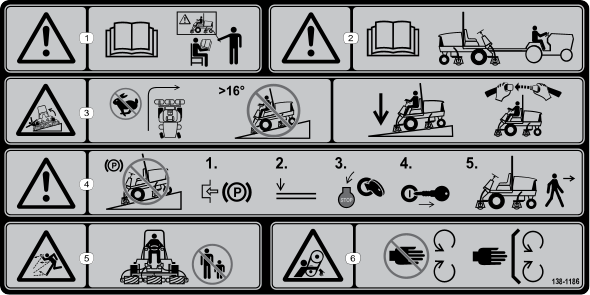

デカルパーツ番号： 138-1186

モデル03820および03821：CEマシンの場合は部品番号120-1683の上に貼り付ける

s_decal138-1186

警告：オペレーターズマニュアルを読むこと。使用する前に全員がトレーニングを受けること。
警告 - マシンを牽引する前に、取扱説明書を読むこと。
転倒の危険 - 高速走行中に急旋回しないこと、16°を超える坂道を上り下りしないこと、坂道を走行するときはカッティングユニットを下げること、横転防止システムを使用し、シートベルトを着用すること。
警告：斜面に駐車しないこと；平らな場所で、駐車ブレーキを掛け、カッティングユニットを下降させ、エンジンを停止させ、マシンから離れる場合にはキーを抜き取ること。
異物が飛び出す危険：人を近づけないこと。
ベルトに巻き込まれる危険：可動部に近づかないこと。すべてのガード類を正しく取り付けて使用すること。

組み立て

必要なパーツ

1	右側ホースガイド（モデル 03820 と 03821）
1	左側ホースガイド（モデル 03820 と 03821）

マシンとカッティングユニットの準備

G402653

平らな場所に駐車し、駐車ブレーキを掛け、エンジンを停止し、キーを抜き取る。
リールモーターから輸送用ブラケットを取り外し、廃棄する。
カッティングユニットをカートンから取り出す。カッティングユニットのオペレーターズマニュアルの説明に従って組み立てと調整を行う。
図に示すように、カウンターウェイトをカッティングユニットの適切な端に取り付ける。

ターフ補正スプリングの位置調整を行う

どのカッティングユニットも、カッティングユニットの右側にターフ補正スプリングを取り付けて出荷しています。ターフ補正スプリングを、リール駆動用モータと同じ側に取り付けてください。

注：カッティングユニットを取り付けたり取り外したりする際には、ヘアピンコッターがロッドブラケットの隣にあるスプリングロッド穴に取り付けられているようにしてください。トラクションユニットを外している時は、必ずヘアピンコッターをロッドの端の穴に差し込んでおいてください。

ロッドブラケットをカッティングユニットタブに固定しているキャリッジボルト2本とナットを取り外す。
G402654
1. ターフ補正スプリング
2. ロッドブラケット
3. スプリングチューブ
スプリングチューブボルトをキャリアフレームタブに固定しているフランジナットを外し、アセンブリを取り外す。
スプリングチューブのボルトを、反対側のキャリアフレームのタブに取り付け、フランジナットで固定する。
注：ボルトヘッドを図のように配置する。
G402655
1. 反対側のキャリアフレームタブ
2. ロッドブラケット
キャリッジボルトとナットを使ってロッドブラケットをカッティングユニットタブに取り付ける。

ホースガイドを取り付ける

モデル 03820, 03821

4番および5番カッティングユニットに、図のようにホースガイドを取り付ける。
G402657
1. 1番カッティングユニット
2. 2番カッティングユニット
3. 3番カッティングユニット
4. 4番カッティングユニット
5. 5番カッティングユニット
6. リールモータ
7. ウェイト
G402658

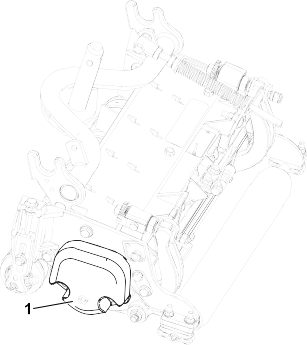

1. ホースガイド（図は左用）
2. ロッドブラケット
3. ナット
G402659
1. ホースガイド

昇降アームにカッティングユニットを整列させる

刈高が1.2cm以下のすべての前カッティングユニットおよび後カッティングユニット

G409088

昇降アームを下げる。
昇降アームピボットヨークからスナッパーピンとキャップを取り外す。

G402671

キャリアフレームシャフトを昇降アームピボットヨークに挿入しながら、カッティングユニットを昇降アームの下にスライドさせる。

後カッティングユニットを昇降アームに整列させる

刈高が 12 mm 以上のカッティングユニット

G402672

昇降アームのピボットシャフトからリンチピンとワッシャーを取り外し、シャフトを昇降アームからスライドさせて外す。
昇降アームヨークをキャリアフレームシャフトに挿入する。
昇降アームシャフトを昇降アームに挿入し、ワッシャーとリンチピンで固定する。

カッティングユニットを昇降アームに組み付ける

キャリアフレームシャフトと昇降アームヨークの上からキャップを取り付ける。
スナッパピンを使って、キャップとキャリアフレームのシャフトを昇降アームのヨークに固定する。

注：ステアリングカッティングユニットが必要な場合はスロットを使い、カッティングユニットを所定の位置に固定する場合は穴を使います。

G402673

昇降アームのチェーンをチェーンブラケットに、スナッパピンで固定する。

注：カッティングユニットのオペレーターズマニュアルに従って、決められたリンクを使用すること。

リールモータを取り付ける。

G402674

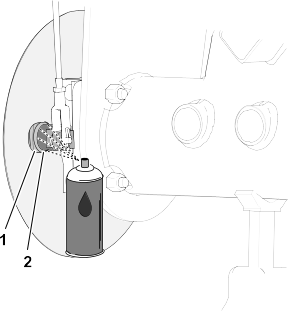

リールモーターのスプラインシャフトにグリスを塗布する。
リールモーターのOリングにオイルを塗布し、モーターフランジに取り付ける。
リールモーターのフランジがロックナットから外れるように、リールモーターを時計回りに回転させて取り付ける。

重要

リールモータのホースがねじれたり、折れたり、はさまれたりしないように注意してください。
フランジがロックナットを囲むまでリールモーターを反時計回りに回転させる。
ロックナットを 37 ‐45 N·m (4.00‐4.9kg・m)のトルクで締め付ける。

必要なパーツ

1	テレマティクスデバイス
1	デバイスブラケット
1	テレマティクスワイヤーハーネス
4	６角ボルト (#10 x 1”)
4	ロックナット（#10）
2	Ｕボルト
4	フランジナット（⅜"）

六角ボルト (#10 x 1”) 4本とロックナット (#10)4個を使って、テレマティクスデバイスをデバイスブラケットに固定する。

G530740s
U ボルト2本とフランジナット (3/8”) 4個を使って、デバイスブラケットをロールバーの右側に固定する。

G530741s
テレマティクスワイヤーハーネスのP02というラベルの付いたコネクタをテレマティクスデバイスに接続する。

G536375s
フードを開ける。

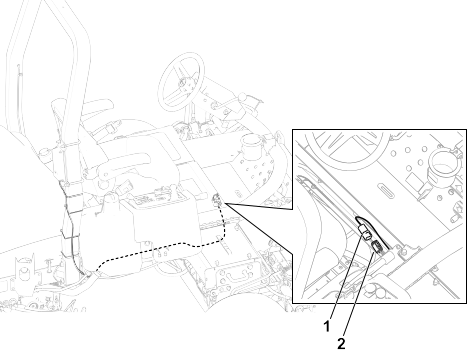

図に示すように、ワイヤーハーネスをロールバーに沿って下へ、コントロールコンソールの下を通って、ツールボックスカバー/フットプレートの下側まで配線します。
必要に応じて、ツールボックスのカバー/フットプレートを取り外して、アクセスしやすくします。すべてのハードウェアを保管します。
P01というラベルの付いたテレマティクスワイヤーハーネスコネクタを、 P45というラベルの付いたマシンのワイヤーハーネスコネクタに接続します。

G535759s
以前に取り外した場合は、対応するハードウェアを使ってツールボックスカバー/フットプレートを取り付けます。
図示のようにケーブルタイを使ってハーネスをロールバーに固定する。

芝生補正スプリングは、ウエイトをフロントローラーからリアローラーに移します。これにより、マーセリングやボビングと呼ばれる「波打ったような」仕上がりを防いでいます。

重要

カッティングユニットをトラクションユニットに取り付けた状態でスプリングの調整を行ってください。

マシンを真っ直ぐ前方に向けて駐車ブレーキをかける。
カッティングユニット駆動スイッチを解除位置まで押す。
刈り込み/移動走行切り替えレバーを刈り込み位置にする。

G402675

エンジンを始動し、刈り込み下降/上昇レバーを前方に押して、カッティングユニットを下げる。
エンジンを止め、キーを抜き取り、可動部が完全に停止したのを確認する。
ヘアピンカッターがスプリングロッドの後部の穴に取り付けられていることを確認します。
芝生補正スプリングの圧縮長さが5”のカッティングユニットの場合は12.7 cm、7”のカッティングユニットの場合は15.8 cmになるまで六角ナットを締める。

注：アップダウンの激しい場所で使用する時には、スプリングの長さを 2.5 cmに調整してください。スプリングを短くすると、カッティングユニットの地表面追従性が下がります。

平らな場所に駐車し、カッティングユニットを降下させ、駐車ブレーキを掛ける。
エンジンを止め、キーを抜き取り、可動部が完全に停止したのを確認する。
タイヤの空気圧をチェックし、必要に応じて調整する。

注：タイヤは空気圧を高く設定して出荷しています。
油圧オイルの量を点検する。
マシンのグリスアップを行う。

注：この作業を怠るとマシンに急激な磨耗が発生しますから注意してください。
フードを開けて冷却水のレベルを確認する。
エンジンオイルのレベルを確認し、フードを閉じてラッチを掛ける。

注：エンジンにはオイルを入れて出荷していますが、初回運転の前後に必ずエンジンオイルの量を確認してください。

必要なパーツ

1	カッティングユニットのキックスタンド

G402676

ベッドナイフやリールを見るためにカッティングユニットを立てる場合には、ベッドバー調整ねじのナットが床面に接触しないように、カッティングユニットの後ろ側についているスタンドで支えてください。

G402677

スタンドは、チェーンブラケットに、スナッパーピンで固定します。

CE 諸国用マシン

必要なパーツ

1	フードラッチブラケット
2	リベット
1	ワッシャ
1	ねじ（¼ x 2"）
1	ロックナット（¼"）

フードラッチブラケットからフードラッチを外す。

G402590

フードからリベット2本とボンネットラッチブラケットを取り外す。

G402591

取り付け穴の位置を合わせながら、CEラッチブラケットとフードラッチブラケットをフードに配置する。

注：ラッチブラケットはボンネットに接している必要があります。

ボルトとナットのアセンブリをラッチブラケットアームから取り外さないこと。
フードの内側にある穴に、ワッシャを整列させる。
ブラケットとワッシャーをボンネットにリベットで固定する。

G402592

フードラッチブラケットにラッチを掛ける。

G402593

ボルトをフードラッチブラケットのもう一方のアームにねじ込み、ラッチを所定の位置にロックする。

注：ボルトがフードラッチブラケット内で前後に動かなくなるまで、ナットとボルトを締める。

CE 諸国用マシン

必要なパーツ

1	製造年デカル
1	CE 用ステッカー
1	傾斜警告デカール

製造年デカルと CE デカルを貼り付ける

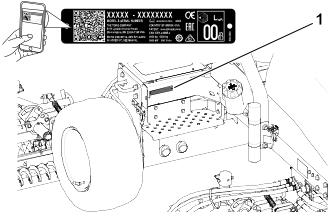

G411007

モデル/シリアルプレートの近くの左側のフレームをアルコールで拭き、フレームを乾燥させる。
製造年デカルの台紙を剥がし、デカルをシリアルプレート付近のフレームに貼りつける。

G402596

左側のフレームのフードロック付近をアルコールで拭き、フレームを乾燥させる。
裏紙を剥がし、フレームにCEデカルを貼りつける。

警告デカールの貼り付け

G402678

標準の警告デカールをアルコールで拭いて、フレームを乾燥させる。
図のように、CE警告デカールの裏紙を剥がし、貼り付ける。

製品の概要

G403838

エンジンフード
運転席
コントロールアーム
ハンドル
座席調整レバー
前カッティングユニット
後カッティングユニット

制御装置類

G450126

チルトステアリングレバー
刈り込み・移動走行切り換えレバー
前進走行ペダル
後退走行ペダル
駐車ブレーキ
始動スイッチ
カッティングユニット回転スイッチ
故障診断ランプ
昇降コントロールレバー
アワーメータ
オイル圧警告灯
冷却水温警告灯
ライトスイッチ
グロープラグインジケータ
スロットル
オルタネータランプ

キースイッチ

G444247

OFF
エンジンの運転/予熱

注：キーが Run/Preheat 位置にある時は、グロープラグが作動し、インジケータランプが約 7 秒間点灯します。
始動

チルトステアリングレバー

チルトステアリングレバーのロックを解除し、ステアリングホイールを希望の位置まで傾け、レバーをロックして位置を固定してください。

G444513

ロック解除
ロック

走行ペダル

G450112

前進する - 前進走行ペダルを踏む。
後進する (または前進時に停止する) - 後進走行ペダルを踏む。

マシンを停止するには、ペダルから足を離すか、ニュートラル位置まで踏み込む。

カッティングユニット操作レバー

刈り取り昇降レバーを使って、刈り取りユニットを下げてリールを作動させたり、刈り取りユニットを上げ、リールを停止したりします。

刈り取り/搬送レバーが搬送位置にあるときは、カッティングユニットを下げることはできません。

注：カッティングユニット駆動スイッチが作動位置にあるときは、カッティングユニットを下降または上昇させるときにレバーを前方位置に保持する必要はありません。

刈り込み・移動走行切り換えレバー

G444501

移動走行 - マシンを搬送するときは、スライドをこの位置にセットします。

注：スライドが移動走行位置にあるとき、カッティングユニットは下降しません。
刈り込み - カッティングユニットを作動するときは、スライドをこの位置にセットします。

カッティングユニット作動スイッチ

G453441

エンジンオイル圧警告灯

エンジンオイルの圧力が異常に低下するとこの警告灯が点灯します。

冷却水温警告灯

エンジン冷却水の温度が高くなると、水温警告灯が点灯する。この温度になると、カッティングユニットの動作を停止させます。冷却液の温度がさらに 5.5°C 上昇すると、エンジンを保護するためにエンジンを停止します。

アワーメータ

アワーメータは、左側コントロールパネルにあって本機の稼働時間を積算表示します。このメータは始動スイッチを ON 位置にすると始動します。

グロープラグインジケータランプ

グロープラグインジケータランプは、グロープラグに通電中に点灯します。

スロットル

G465025

エンジン速度上昇
エンジン速度降下

オルタネータランプ

エンジンがかかるとオルタネーターライトが消えます。エンジン作動中なのにオルタネータランプが点灯する場合は、充電システムを点検し、修理を行ってください。

故障診断ランプ

システムがシステム障害を認識した場合、診断ライトが点灯します。

駐車ブレーキ

エンジンを停止させる時には、車体が不意に動き出さないよう、必ず駐車ブレーキを掛けてください。

G465039

注：駐車ブレーキが掛かっているのに走行ペダルが踏むとエンジンが停止します｡

刈り込みマニホルド

プラットフォームカバーの下にあります。

G417035

バックラップコントロール

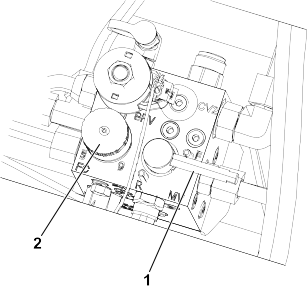

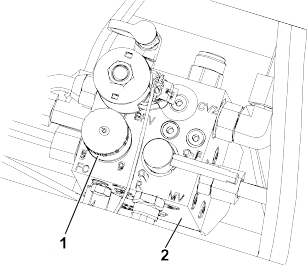

リール速度コントロール

リール速度ノブ

モアマニホールドのリール速度ノブを使って、カッティングユニットのクリップレート（リール速度）を調整する。

リール速度ノブを反時計回りに回すと、リール速度が上がり、時計回りに回すと、リール速度が遅くなる。

リール速度コントロールの調整方法については、クリップレート (リール速度)およびリール速度の設定を参照方。

バックラップコントロール

バックラップレバーは、芝刈り中、またはリールと下刃をバックラップするときにカッティングユニットが回転する方向を制御します。

刈り込みのときは、バックラップレバーをF位置にします。カッティングユニットをバックラッピングするときは、レバーをR位置にします。

注：リールが回転している時はレバー操作をしないでください。

燃料計

G465051

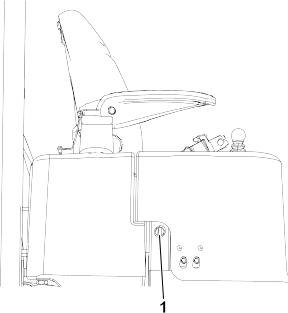

電源ソケット

G529324

パワーポイント

は電子機器用の12V電源。

座席コントロール

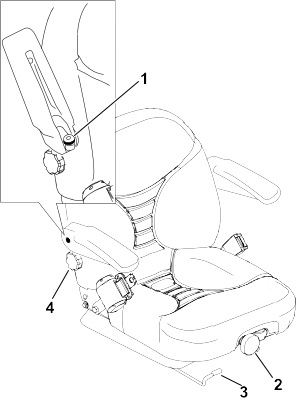

G529311

アームレスト調整ノブ
座席サスペンション調整ノブ
前後調整レバー
バックレスト調整ノブ

座席位置調整レバー

運転席は前後にスライド調整することができます。体格に合わせて運転しやすい位置を選んでセットしてください。

レバーを横に動かしてシートのロックを解除します。
希望の位置に座席をスライドさせ、レバーから手をはなせばその位置に固定します。

座席サスペンションノブ

運転席のアームレストを調整して乗り心地をさらに改善することができます。一番運転しやすい位置にセットしてください。

座席を調整するには、最適な快適さが得られるまで座席サスペンションノブをいずれかの方向に回す。

バックレスト調整ノブ

運転席の背当て部分を調整して乗り心地をさらに改善することができます。すわり心地の一番よい位置に調整してください。

シートの背もたれを調整するには、最適な快適さが得られるまで右のアームレストの下の背もたれノブをいずれかの方向に回す。

アームレスト調整ノブ

運転席のアームレストを調整して乗り心地をさらに改善することができます。使いやすい位置にアームレストをセットしてください。

アームレストを上げ、最適な快適さが得られるまでアームレスト調整ノブをいずれかの方向に回す。

仕様

注：仕様および設計は予告なく変更される場合があります。

寸法	リールマスター 3550	リールマスター 3555	リールマスター 3575
刈り幅	208 cm	254 cm	254 cm
全幅	239 mm	284 cm	284 cm
移動走行時の幅：	231 cm	231 cm	231 cm
全長	295 cm	267 cm	267 cm
ROPS 最上部までの高さ	188 cm	201 cm	206 cm
ホイールベース	151 cm	152 cm	152 cm
重量（カッティングユニット含む）	900kg	1034kg	1157kg
重量（カッティングユニットを含まない）	708kg	751kg	796kg
燃料タンク容量	28 L	28 L	28 L

アタッチメントとアクセサリ

承認されたアタッチメントおよびアクセサリToroをマシンと一緒に使用して、その機能を強化および拡張することができます。認定サービスディーラーまたは認定Toro代理店に問い合わせていただくか、www.Toro.com全ての認定アタッチメントおよびアクセサリのリストを参照してください。

マシンの最適なパフォーマンスと継続的な安全認証を維持するには、純正のToro交換部品とアクセサリのみを使ってください。

運転操作

操作前

毎日の整備作業を実施する

毎日の運転前に、「使用ごと/毎日の点検整備」を行ってください。

燃料

燃料についての仕様

重要

絶対に、ディーゼル燃料の代わりに灯油やガソリンを使わないでください。

ディーゼル燃料

種類	気温が -7℃ 以上では夏用燃料（2号軽油）を使用しますが、気温が -7℃ 以下の季節には冬用燃料（1号軽油または1号と2号の混合）を使用してください。低温下で冬用ディーゼル燃料を使うと、発火点や流動点が下がってエンジンが始動しやすくなるばかりでなく、燃料の成分分離（ワックス状物質の沈殿）によるフィルタの目詰まりを防止できるなどの利点があります。気温が -7° 以上の季節には夏用燃料を使用する方が、燃料ポンプの寿命を延ばします。
硫黄分	低濃度 (<500 ppm) または超低濃度 (<15 ppm)
最低セタン価	40
格納保管	180日以内に消費できる量の、清潔で新鮮なディーゼル燃料またはバイオディーゼル燃料のみを入手すること。180日を超えて保管された燃料は使用しないこと。
オイルと添加剤	燃料にオイルを混合しないこと

バイオディーゼル

種類	このマシンは、最大B20のバイオディーゼル混合燃料 (20%バイオディーゼル、80%石油ディーゼル) も使用でる。ただし、混合されている軽油のイオウ含有量は極低レベルである必要があります。寒い季節には、B5 (バイオディーゼル含有量5%) 以下のブレンドを使用すること。
最低セタン価	40
バイオディーゼルに関する注意事項	バイオディーゼル混合燃料は塗装部を傷める可能性がある。時間経過による劣化がありうるので、シール部分、ホース、ガスケットなど燃料に直接接する部分をまめに点検してください。バイオディーゼル混合燃料に切り替えてからしばらくの間は燃料フィルタが目詰まりを起こす可能性があります。バイオディーゼルの詳細については、Toroの正規代理店に問い合わせ方。
格納保管	180日以内に消費できる量の、清潔で新鮮なディーゼル燃料またはバイオディーゼル燃料のみを入手すること。180日を超えて保管された燃料は使用しないこと。
オイルと添加剤	燃料にオイルを混合しないこと

バイオディーゼル燃料は以下を満たしている必要がある。	標準	地域
	ASTM D6751	USA
	EN 14214	EU 諸国
混合燃料は以下を満たしている必要がある。	ASTM D975	USA
混合燃料は以下を満たしている必要がある。	EN 590	EU 諸国

燃料を補給する

G411004

平らな場所に駐車し、カッティングユニットを降下させ、駐車ブレーキを掛け、エンジンを停止させてキーを抜き取る。
燃料タンクのキャップ周りを清掃する。
燃料タンクのキャップを取る。
タンクのフィラーネックまで燃料を充填する。
キャップを取り付け、こぼれた燃料は拭き取る。

インタロックスイッチの動作を点検する

注意

インタロックスイッチは安全装置であり､これを取り外したり損壊したりすと予期せぬ人身事故が起こり得る。

インタロックスイッチをいたずらしないこと。
作業前にインタロックスイッチの動作を点検し、不具合があれば作業前に交換修理すること。

重要

インタロック作動試験を1つでも合格できない場合には Toroディストリビュータに連絡してください。

マシンの準備を行う

ゆっくりとした速度で、広い場所に移動する。
カッティングユニットを下降させ、エンジンを停止させて、駐車ブレーキを掛ける。

走行ペダルのスタートインタロック試験

運転席に座り、駐車ブレーキをかける。
カッティングユニットの駆動スイッチを解除する。
走行ペダルを踏み、キーを始動位置まで回転させる。

注：走行ペダルを踏んでいるとスタータが動作しないのが正常。

カッティングユニットの駆動スイッチのスタートインタロック試験

運転席に座り、駐車ブレーキをかける。
カッティングユニット作動スイッチ入れる。
足が走行ペダルから離れていることを確認し、キーを始動位置まで回転させる。

注：カッティングユニットの駆動スイッチが作動位置ではスタータが動作しないのが正常。

カッティングユニット昇降レバーとスタータスタートインタロック試験

運転席に座り、駐車ブレーキをかける。
カッティングユニットの駆動スイッチを解除する。
足が走行ペダルから離れていることを確認する。
刈り込み昇降レバーを前方に押したまま、キーをスタート位置まで回す。

注：昇降レバーを前方に押した状態ではスタータが動作しないのが正常。

駐車ブレーキおよび運転席の走行インタロック試験

運転席に座り、駐車ブレーキをかける。
カッティングユニットの駆動スイッチを解除する。
足が走行ペダルから離れていることを確認して、エンジンを始動する。
駐車ブレーキを解除する。
運転席から立ち上がる。

注：駐車ブレーキが解除された状態で運転席を離れるとエンジンが停止するのが正常。

駐車ブレーキおよび走行ペダルの走行インタロック試験

運転席に座り、駐車ブレーキをかける。
カッティングユニットの駆動スイッチを解除する。
足を走行ペダルから離してから、エンジンを始動する。
走行ペダルを踏み込む。

注：駐車ブレーキが掛かっていると、走行ペダルが踏まれても、エンジンは停止する。

運転席および走行ペダルの走行インタロック試験

運転席に座り、駐車ブレーキをかける。
カッティングユニットの駆動スイッチを解除する。
足を走行ペダルから離してから、エンジンを始動する。
駐車ブレーキを解除する。
運転席から立ち上がる。
走行ペダルを踏み込む。

注：運転席から離れて走行ペダルを踏むと、エンジンが停止する。

駐車ブレーキの点検

G411005

エンジンを始動し、カッティングユニットを上昇させ、駐車ブレーキを解除して、広くて平らな場所へ移動する。
図示のように駐車ブレーキをかける。
前進走行；走行ペダルを踏み込む。

注：駐車ブレーキが作動している状態でマシンが前進する場合は、駐車ブレーキを調整する。

注：駐車ブレーキが正常に掛かっている場合は、前進させようとすると、エンジンが停止します。
駐車ブレーキの調整ができたら、ステップとをもう一度行う。

注：駐車ブレーキが作動している状態で機械が前進する場合: 駐車ブレーキを点検し、左右のブレーキリンケージ、ブレーキレバーピボットに損傷がないか確認する。
エンジンを停止させ、キーを抜き取り、各部が完全に停止したのを確認してから運転席を離れる。

動作中

エンジンの始動手順

重要

初めてエンジンを始動する場合、燃料不足によりエンジンが停止した場合、または燃料システムのメンテナンスを行った後は、エンジンを始動する前に燃料システムのエア抜きを実施する必要があります。燃料システムのエア抜きを参照してください。

駐車ブレーキがかかっており、カッティングユニット駆動スイッチが解除位置にあることを確認する。
走行ペダルから足を外し、ペダルがニュートラル位置にあることを確認する。
スロットルをハーフスロットル位置にする。
キーをスイッチに挿入し、オン/予熱位置まで回転させ、グロープラグインジケーターライトが消えるまで (約 7 秒)待ち、次にキーをスタート位置まで回転させてスターターモーターを作動させる。エンジンが始動したら、キーから手を離す。

注：キーは自動的にON/RUN位置に動きます。

重要

スタータモータのオーバーヒートを防止するため、スタータは15 秒間以上連続で回転させないでください。10秒間連続で使用したら､60秒間の休止時間をとってください。
エンジンを初めて始動した時、エンジンのオーバーホールを行った後などは、1-2分間の時間を取って前進および後退走行の確認を行う。また、リフトレバーやカッティングユニット駆動スイッチを操作し、各部が正常に動作するようにする。

注：ハンドルを左右それぞれいっぱいまで切って応答を確認する。以上の点検の後、エンジンを停止させ、オイル漏れや各部のゆるみなどがないかさらに点検する。

注意

油漏れや部品の緩みなどの異常がないか確認する際は、軽度または中程度の傷害を負う可能性があるので注意する。

機体の点検を行う前に、機械の可動部がすべて完全に停止していることを必ず確認すること。

エンジンの停止手順

スロットルコントロールをアイドル位置にする。
駐車ブレーキを掛ける。
カッティングユニットのスイッチを解除位置にする。

G411277

図示のように、刈り取り/搬送スライドを刈り取りまで動かす。
刈り込み昇降コントロールレバーを後方に動かして、カッティングユニットを下げる。
エンジンを止め、キーを抜き取り、可動部が完全に停止したのを確認する。

マシンで草を刈り込む

G411277

エンジンを始動し、スロットルをFAST 位置としてエンジンの回転を最高にする。
刈り取り/搬送スライドを右の刈り取り位置まで動かす。

G411278

カッティングユニット駆動スイッチを作動位置まで押す。
刈り取り昇降レバーを前方に押して、刈り取りユニットを下げて作動させる (前方の刈り取りユニットは後方の刈り取りユニットより先に下がるようにタイミングが調整されています)。
走行ペダルを踏み込んで前進すると刈り込みが開始される。
刈り込みラインの終わりに来たら昇降レバーを軽く引いてカッティングユニットを上昇させ、マシンを次の刈り込みラインに合わせる。

注：刈り取り昇降レバーを再度前方に押して、刈り取りユニットを下げて作動させる。

移動走行モードでの運転

G411279

カッティングユニットのスイッチを解除位置にする。
カッティングユニットを移動走行位置に上昇させる。
刈り取り/移動走行スライドを左の移動走行位置まで動かす。

重要

狭い場所を通り抜ける時、カッティングユニットをぶつけて損傷しないよう十分注意してください。斜面の通行には最大の注意を払ってください。また、転倒事故を防止するために、速度の出しすぎや急旋回に十分注意してください。

注：移動走行モードで運転中は、カッティングユニットを降下させることはできません。

クリップレート（リール速度）

一貫した高品質のカットとカット後の均一な外観を実現するには、リール速度を刈り高さに合わせることが重要。

重要

リール回転速度が遅すぎるとクリップマーク（刈り取り模様）がはっきり見えてきます。リール回転速度が速すぎると「ボサッとした」刈り上がりになります。

モデル 03820と03910

G447075

8枚刃リール用
11枚刃リール用
リールの調整に関する詳しい情報はオペレーターズマニュアルを参照のこと。

モデル 03821

G447074

8枚刃リール用
11枚刃リール用
リールの調整に関する詳しい情報はオペレーターズマニュアルを参照のこと。

リール回転速度の設定を行う

一定で、クオリティの高いカットを行い、均一な刈り上がり（見映え）を作るには、リール速度を正しく設定（運転席下）しておく必要があります。

G426210

カッティングユニットの設定刈高にダイヤルを合わせる。
刈り込み条件に最も適した刈り込み速度を決める。
リール速度チャートデカールのグラフを使って、適切なリール速度設定を決定する。

注：リール速度番号をメモする。
プラットフォームカバーを開く。

G426211

インジケータの矢印が手順で指定したリール速度の数値と一致するまで、芝刈り機マニホールドのリール速度コントロールノブを回す。

注：リール速度の設定は、ターフの実情に合わせて増減してかまいません。集草バスケットを使用する場合には、リール速度を高く設定すると集草率が上昇します。
プラットフォームカバーを閉じる。

昇降アームのカウンタバランスを調整する

モデル 03820、03821 のみ対象

凹凸の激しいターフで一定の刈高にカット、サッチが厚くたまっているターフで削らないように刈るなど、様々なターフ条件に合わせて、後カッティングユニットの昇降アームについているカウンタバランスを調整することができます。

各カウンタバランスを、4種類の設定のうちの1つに設定してください。位置を1目盛り変えるごとに、カウンタバランスの重量効果が2.3 kg変わります。カウンタバランスをゼロにしたい場合には、スプリングを第1スプリングアクチュエータの裏側（第4番目の位置）にセットしてください。

平らな場所に駐車し、カッティングユニットを降下させ、駐車ブレーキを掛け、エンジンを停止させてキーを抜き取る。
調整中にスプリングの張力を緩めるには、長いスプリングの端にチューブまたは同様の物体を挿入する。

注意

スプリングには張力がかかっており、調整する場合に軽度または中度の人身傷害を引き起こす可能性がある。

スプリングを調整する時には十分注意すること。
スプリングの張力を緩めながら、スプリングアクチュエータをブラケットに固定しているボルトとロックナットを取り外す。

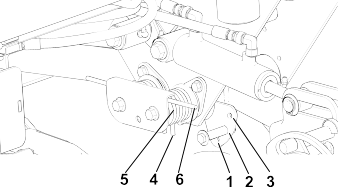

G411636

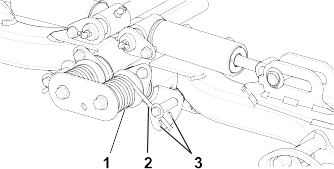

1. スプリング
2. スプリングアクチュエータ
3. 予備穴
スプリングアクチュエータを希望位置にセットし、ボルトとロックナットで固定する。
残りのスプリングにも同じ調整を行う。

昇降アームの押圧を調整する

後カッティングユニットでは、昇降アームのスプリングを調整することで、カッティングユニットに押圧を加えることができます。ターフによっては、押圧を強くするほうが良い場合があります。

押圧構成を変更するには、2つのスプリングを片側から切り替えるためにキャッチプレートを取り外し、スプリングの短い脚をキャッチアセンブリの上部の縁に引っ掛ける必要があります。

押圧スプリングは、4 種類の設定から選択します。位置を１つずらすごとに、カッティングユニットに掛かる圧力が 2.3 kg 増加または減少します。押圧をゼロにしたい場合には、スプリングを第1スプリングアクチュエータの裏側（第4番目の位置）にセットしてください。

G462096

ポジション1
ポジション2
ポジション3
ポジション4
スプリング
スプリングアクチュエータ

平らな場所に駐車し、カッティングユニットを降下させ、駐車ブレーキを掛け、エンジンを停止させてキーを抜き取る。
調整中にスプリングの張力を緩めるには、長いスプリングの端にチューブまたは同様の物体を挿入する。

注意

スプリングには張力がかかっており、調整する場合に軽度または中度の人身傷害を引き起こす可能性がある。

スプリングを調整する時には十分注意すること。
スプリングの張力を緩めながら、スプリングアクチュエータをブラケットに固定しているボルトとロックナットを取り外す。
スプリングアクチュエータを希望位置にセットし、ボルトとロックナットで固定する。
残りのスプリングにも同じ調整を行う。

燃料系統からのエア抜き

G411275

平らな場所に駐車し、カッティングユニットを降下させ、駐車ブレーキを掛け、エンジンを停止させてキーを抜き取る。
燃料タンクに少なくとも半分まで燃料が入っていることを確認する。
ラッチを外してフードを開ける。
燃料噴射ポンプのエア抜きねじをゆるめる。
キーを ON 位置に回す。

注：電動燃料ポンプが作動を開始し、エア抜きねじの周囲からエアが漏れ出してくる。
ねじを締め付け、イグニッションキーをOFF位置に回す。

注：この手順を実行すると、エンジンが始動するはず。エンジンが始動しない場合は、インジェクターから空気を抜く必要がある場合がある。

故障診断ランプについて

故障診断ランプ

は、電子コントローラーが電子的故障を感知したかどうかを示す。電子コントローラが正常に機能しているときにキースイッチをオンの位置にすると、診断ライトが3秒間点灯し、その後消灯して、ライトが正常に機能していることを示します。

エンジンが停止すると、キーの位置を変更するまで診断ライトが点灯し続けます。電子コントローラが電気系に不具合を発見すると、診断ランプは点滅します。不具合を修正した後、スイッチを Off にするとランプがリセットされます。

G411637

運転のヒント

運転操作に慣れる

実際に芝刈りを始める前に、安全な場所で運転操作に十分慣れておいてください。
エンジンの始動と停止。
前進と後退、
カッティングユニットを下げたり上げたり、カッティングユニットを取り付けたり外したりする。
操作に慣れてきたら､斜面の上り下りや速度を変えての運転も練習しましょう｡

警報システムの概要

作業中に警告灯が点灯したら、直ちに機械を停止し原因を確認してください。異常を放置したまま作業を続けると本機に重大な損傷を招く可能性があります。

操作後

ロープ掛けポイントの位置

G413472

ロープ掛けポイント

トレーラへの積み込み

マシンを運ぶときは、以下をお守りください。
- 機械をトレーラやトラックに積み込む際には、機体と同じ幅のある歩み板を使用してください。
- 車体が落下しないように確実に固定してください。

緊急時の牽引について

緊急時には、短距離に限り、マシンを牽引または押して移動することができますが、Toroではこの方法は緊急用以外には使用しないようにすることをお奨めしています。

重要

牽引移動時の速度は、3-4 km/hとしてください。これ以上の速度では駆動系に損傷を与える危険があります。移動距離が長くなる場合は、トラックやトレーラに積んで移送してください。

フードを開ける。

G413470

右フードラッチの近くで、ポンプのハンドルバイパスバルブを 90° (1/4 回転) 回転させる。
フードを元に戻してラッチを掛ける。
牽引車はマシンのタイダウンポイントに繋ぐ。
牽引作業中はマシンの運転席に座り、必要に応じて駐車ブレーキを使ってマシンの動きをコントロールする。

重要

バイパスバルブを開けたままでエンジンを掛けないでください。
エンジンを掛ける時にはバルブを90°（¼ 回転）させて元通りに閉める。

保守

注：前後左右は運転位置からみた方向です。

注： www.Toro.com から、この機械に関する配線図と油圧回路図をダウンロードすることができます。ホームページにあるマニュアルへのリンクをクリックしてください。

重要

エンジンの整備についての詳細はエンジンマニュアルを、カッティングユニットの整備にはカッティングユニットマニュアルを参照してください。

推奨定期整備一覧表

定期整備間隔	整備内容	パーツ番号	数量	名称
最初の1 運転時間後	ホイールナットを103-127 Nm (11.1‐13.2kg・m)のトルクで締め付ける。	-	-	-
	左右の前アクスルのハブナットを339-373 N·m (36.6‐40.3kg・m)のトルクで締め付ける。	-	-	-
	後アクスルのハブナットを339-373 N·m (36.6‐40.3kg・m)のトルクで締め付ける。	-	-	-
最初の 10 運転時間後	ホイールナットを103-127 Nm (11.1‐13.2kg・m)のトルクで締め付ける。	-	-	-
	左右の前アクスルのハブナットを339-373 N·m (36.6‐40.3kg・m)のトルクで締め付ける。	-	-	-
	後アクスルのハブナットを339-373 N·m (36.6‐40.3kg・m)のトルクで締め付ける。	-	-	-
	全てのベルトの状態と張りをチェックする。	104-3494	1	オルタネータ/ファンベルト
	全てのベルトの状態と張りをチェックする。	99-3619	1	ハイドロスタット駆動ベルト
最初の 50 運転時間後	エンジンオイルとエンジンオイルフィルターを交換する	108-3841	1	エンジンオイルフィルタ
		121-6395	1	15W-40プレミアムエンジンオイル (18.9 L)
		121-6394	1	15W-40プレミアムエンジンオイル (20.8 L)
毎日または毎回の使用前	シートベルトに摩耗や傷がないか点検する。一部でも正常に機能しないシートベルトは交換する。	-	-	-
	インタロックスイッチをチェックする。	-	-	-
	駐車ブレーキをチェックする	-	-	-
	エンジンオイルレベルをチェックする。	121-6395	1	15W-40プレミアムエンジンオイル (18.9 L)
	エンジンオイルレベルをチェックする。	121-6394	1	15W-40プレミアムエンジンオイル (20.8 L)
	水分離器を排出する。	-	-	-
	タイヤ空気圧をチェックする。	-	-	-
	エンジンオイルレベルをチェックする。	-	-	-
	エンジンの冷却系統の清掃	-	-	-
	油圧ラインとホースの点検	-	-	-
	作動油の液面レベルをチェックする。	133-8086	1	PXロングライフ作動油 (18.9 L)
	作動油の液面レベルをチェックする。	133-8087	1	PXロングライフ作動油 (20.8 L)
	リールとベッドナイフの接触をチェックする。	-	-	-
25 時間ごと	電解液レベルを確認する (マシンが保管されている場合は、30日ごとにチェックする)。	-	-	-
50 時間ごと	全てのベアリングとブッシュに注油する (埃や汚れがひどい場合は、毎日全てのベアリングとブッシュに注油する)。	108-1190	1	プレミアム万能グリース (400 g)
100 時間ごと	全てのベルトの状態と張りをチェックする。	104-3494	1	オルタネータ/ファンベルト
100 時間ごと	全てのベルトの状態と張りをチェックする。	99-3619	1	ハイドロスタット駆動ベルト
150 時間ごと	エンジンオイルとエンジンオイルフィルターを交換する	108-3841	1	エンジンオイルフィルタ
		121-6395	1	15W-40プレミアムエンジンオイル (18.9 L)
		121-6394	1	15W-40プレミアムエンジンオイル (20.8 L)
200 時間ごと	エアクリーナーの整備を行うこと (極度に汚れている、またはほこりの多い状況ではより頻繁に)。	108-3811	1	エアクリーナのフィルタ
	ホイールナットを103-127 Nm (11.1‐13.2kg・m)のトルクで締め付ける。	-	-	-
	左右の前アクスルのハブナットを339-373 N·m (36.6‐40.3kg・m)のトルクで締め付ける。	-	-	-
	後アクスルのハブナットを339-373 N·m (36.6‐40.3kg・m)のトルクで締め付ける。	-	-	-
	駐車ブレーキをチェックする	-	-	-
400 時間ごと	燃料ラインと接続をチェックする。	-	-	-
	燃料フィルターキャニスターを交換する。	110-9049	1	燃料フィルタ
	駐車ブレーキを調整する	-	-	-
800 時間ごと	油圧作動油を交換する(推奨作動油を使っていない場合や代替作動油を入れたことがある場合)。	133-8086	1	PXロングライフ作動油 (18.9 L)
	油圧作動油を交換する(推奨作動油を使っていない場合や代替作動油を入れたことがある場合)。	133-8087	1	PXロングライフ作動油 (20.8 L)
	油圧フィルターを交換する (推奨作動油を使っていない場合、またはタンクに代替作動油を充填したことがある場合)。	86-3010	1	油圧フィルタ
1,000 時間ごと	油圧フィルターを交換する (推奨された作動油を使用している場合)。	86-3010	1	油圧フィルタ
2,000 時間ごと	作動油を交換する (推奨された作動油を使用している場合)。	133-8086	1	PXロングライフ作動油 (18.9 L)
2,000 時間ごと	作動油を交換する (推奨された作動油を使用している場合)。	133-8087	1	PXロングライフ作動油 (20.8 L)
2 年ごと	燃料タンクを空にして清掃する。	-	-	-
2 年ごと	冷却系統の内部清掃を行います（代理店にご依頼いただくか、サービスマニュアルを参照してください）。	-	-	-

始業点検表

点検項目

第週

月

火

水

木

金

土

日

インタロックの動作を点検する。

ブレーキの動作を確認する。

エンジンオイルと燃料の量を点検する。

冷却水の量を点検する。

燃料・水セパレータの水抜きを行う。

エアフィルタ、ダストカップ、バルブを点検する。

エンジンから異常音がないか点検する。1

ラジエターの汚れ具合を点検する。

運転操作時の異常音

油圧オイルの量を点検する。

油圧ホースの磨耗損傷を点検する。

オイル漏れなど。

タイヤ空気圧を点検する

計器類の動作を確認する。

刈高の調整の点検する。

グリスアップを行う。2

塗装傷のタッチアップを行う。

マシンを洗浄する。

始動困難、大量の煙、咳き込むような走りなどが見られる場合はグロープラグと噴射ノズルを点検する。
記載されている間隔に関係なく、毎回の清掃の直後

重要

エンジンの整備に関しての詳細は、付属のエンジンマニュアルを参照のこと。

要注意個所の記録

点検担当者名：
内容	日付	記事
1
2
3
4
5

メンテナンス前の手順

整備作業にかかる前に

マシンを水平な場所に駐車し、駐車ブレーキをかけ、カッティングユニット駆動スイッチを解除する。

G411277

刈り取り/搬送スライドを右の刈り取り位置まで動かす。
芝刈りコントロールレバーを前に倒す。
エンジンを切り、キーを抜き、すべての可動部品が停止したのを確認し、エンジンが冷えるのを待つ。

バッテリーカバーの取り外し

G448592

図のようにバッテリーカバーを取り外す。

フードを開ける

G414711

フードの両側にあるラッチを外す。

G414712

フードを回転させて開ける。

ジャッキアップポイントの位置

注：機体の下で作業する場合には、必ずジャッキスタンドで機体を確実に支える。

機体のロープ掛けポイントは以下の通りです：

フロント - フロントアクスルチューブのジャッキブラケット。
リア：後アクスルチューブ。

G437877

機体前方
ジャッキブラケット（前アクスルチューブ）
後アクスルチューブ
機体後方

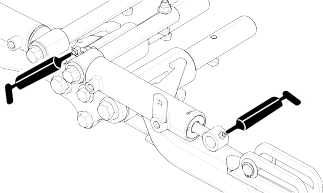

潤滑

ベアリングとブッシュのグリスアップ

このマシンには定期的なグリスアップの必要な箇所があります。ベアリングやブッシュの内部に異物が入ると急激に磨耗が進行します。車体を水洗いしたときは整備間隔に関係なく直ちにグリスアップしてください。

マシンのメンテナンスの準備をする。
すべてのマシンの付属品にNo. 2リチウムグリースを塗布する。

グリス注入位置

グリスの仕様：No.2リチウムグリス

ステアリングピボット	G450437
フロント昇降アームピボットと昇降シリンダー（各3箇所）	G452351
リア昇降アームピボットと昇降シリンダー（それぞれの側に3箇所）	G452353
カッティングユニットピボット（各2箇所）	G452354
ニュートラルアジャスト機構	G450441
刈り込み・移動走行切り換えレバー	G450442
ベルトテンションピボット	G450443

エンジンメンテナンス

エンジンオイルの仕様

オイルの種類

API 規格 CH-4 以上の高品質で灰分の少ないエンジンオイルを使用してください。

以下の粘度のエンジンオイルを使用してください：

推奨オイル: SAE 15W-40 [-17°C]
他に使用可能なオイル：SAE 10W-30 または 5W-30（全温度帯）

Toroプレミアムエンジンオイルは、正規Toro代理店から粘度グレードが15W-40または10W-30を入手できる。

クランクケース容量

フィルターを含めると約3.8 L

エンジンオイルの量を点検する

注：エンジンが冷えているときにオイルを点検してください。エンジンが温まっている場合は、10分間待ってから確認してください。

オイルレベルがディップスティックの下限マーク以下の場合は、オイルレベルがディップスティックの上限マークに達するまでオイルを徐々に追加してください。

重要

エンジンオイルの量が常時ディップスティックの上限と下限との間にあるようにしてください。エンジンオイルの量が多すぎても少なすぎても、常時ディップスティックの上限と下限との間にあるようにしてください。

マシンのメンテナンスの準備をする。

G453109

フードを開ける。
エンジンオイルの量を点検する。
フード元に戻してラッチを掛ける。

エンジンオイルとフィルタの交換

マシンのメンテナンスの準備をする。
フードのラッチを外してフードを開ける。
エンジンオイルを交換するには、次の手順を実行する。
1. いずれかのドレンプラグを取り外し、既存のオイルを全てエンジンから排出する。
2. ドレンプラグを取り付ける。
G414739
エンジンオイルフィルタの交換を行う。

G414740

注：フィルタを締めつけすぎないように注意してください。
クランクケースにオイルを入れる｡

G453108
フード元に戻してラッチを掛ける。

エアクリーナの整備

吸気部全体について、リーク、破損、ホースのゆるみなどを点検してください。破損しているエアフィルタは使用しないでください。
推奨整備間隔で定期整備を行ってください。非常にほこりの多い場所で使用していてエンジンの能力の低下が認められる場合には、整備間隔を短くしてください。早めに整備を行っても意味がありません。むしろフィルタを外したときにエンジン内部に異物を入れてしまう危険が大きくなります。

重要

カバーが正しく取り付けられ、エアクリーナー本体で密閉され、ゴム製アウトレットバルブが下向きの位置 (端から見て5時と7時の位置の間にある) になるようにしてください。

G448875

燃料システムのメンテナンス

このオペレーターズマニュアルでは、燃料および燃料系統について、エンジンのオーナーズマニュアルよりも詳しく解説しています。

エンジントラブルを防止し、大掛かりな修理が必要となるような損傷を防止ためには、燃料システムのメンテナンス、燃料の保管、燃料の品質に注意を払う必要があります。

排ガス規制などの関係上、燃料計には非常に厳しい管理基準が要求されています。特に最近のディーゼルエンジンに使用されている高圧コモンレール（HPCR）燃料噴射システムでは、ディーゼル燃料の品質と清浄度が、製品寿命の延長のために重要になります。

重要

燃料系統に水や空気が入ると、エンジンにダメージを与えます！新しい燃料だから大丈夫と思ってはいけません。燃料は信頼できる業者から購入し、適切な方法で保管し、購入後 180 日以内に使い切ることを徹底してください。

重要

燃料フィルタの交換、燃料システムのメンテナンス、燃料の保管を適切に行わないと、エンジンの燃料システムが早期に損傷する恐れがあります。所定時間ごとに定期的に、燃料系統のすべての項目について点検整備を実施してください。また、汚染された燃料や粗悪な燃料が混入したことに気付いた時は、直ちに整備を行ってください。

燃料の保管

適切な燃料保管はエンジンのために重要です。中でも燃料貯蔵タンクの適切なメンテナンスは見過ごされがちで、燃料の汚染の原因となります。

燃料は 180 日以内に使い切れる量を購入してください。保存期間が 180 日を過ぎた燃料は使用しないでください。これは水の混入を防止するために特に重要です。
貯蔵タンクやマシンの燃料タンクにたまった水を取り除かないと、タンク自体や燃料系統の部品に錆や汚れが発生する原因となります。タンク内にカビ、バクテリアその他の菌類が侵入するとスラッジが発生し、燃料の流れを妨げ、フィルタや燃料噴射装置を詰まらせる原因となります。
燃料貯蔵タンクや機械の燃料タンクは定期的に点検し、タンク内の燃料の品質に問題がないか注意してください。
燃料は、信頼できる業者から購入するようにしましょう。
貯蔵タンクやマシンの燃料タンクから水や異物が見つかった場合は、燃料業者と協力して問題を解決し、マシンの燃料系統の整備を実施してください。
ディーゼルエンジン用の燃料は、亜鉛メッキされた容器に保存しないでください。

燃料タンクの整備

マシンのメンテナンスの準備をする。
燃料系統が汚染された時や、マシンを長期にわたって格納する場合はタンクを空にして内部を清掃してください。タンクの清掃にはきれいな燃料を使用してください。

燃料ラインとその接続の点検

マシンのメンテナンスの準備をする。
フードのラッチを外してフードを開ける。
燃料ラインやそのフィッティングに劣化、破損、ゆるみなどが出ていないか点検する。

注：破損している燃料ラインやフィッティングは交換してください。
フード元に戻してラッチを掛ける。

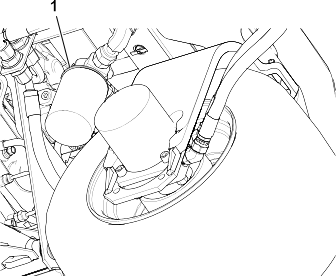

燃料/水セパレータの整備

燃料/水分離器の排出

マシンのメンテナンスの準備をする。
図のように水分離器を排出する。

G452998
エンジンを始動し、漏れがないか点検して、エンジンを停止する。

注：漏れている部分はすべて修正する。

燃料/水分離フィルターの交換

図に示すようにフィルタを交換する。

G452996
エンジンを始動し、漏れがないか点検して、エンジンを停止する。

注：漏れている部分はすべて修正する。

インジェクタからのエア抜き

注：この手順は、燃料システムからの通常のエア抜きを行ってもエンジンが始動できないときに行うものです。

マシンのメンテナンスの準備をする。
ラッチを外し、フードを開けて、エンジンが冷えるのを待つ。
No. 1 燃料インジェクタノズルの燃料ラインのナットをゆるめる。
G415052
1. 燃料インジェクタ
スロットルをFAST位置とする。
キーをスタート位置まで回して、コネクタの周りの燃料の流れを観察する。燃料が泡立たなくなったら、キーを OFF に戻す。

重要

スタータモータを15秒間以上連続で使用するとオーバーヒートする危険があります｡10秒間連続で使用したら､60秒間の休止時間をとってください。
ナットを十分に締め付ける。
エンジン表面に残っている燃料をきれいにふき取る。
残りのノズルについても上記のステップ-を行う。
エンジンを始動し、漏れがないか点検して、エンジンを停止する。

注：漏れている部分はすべて修正する。
フード元に戻してラッチを掛ける。

電気系統の保守

バッテリーの整備

危険

電解液には硫酸が含まれており、触れると火傷を起こし、飲んだ場合には死亡する可能性がある。

電解液を飲まないこと。また、電解液を皮膚や目や衣服に付けないよう十分注意すること。
安全めがねとゴム製手袋を着用すること。
皮膚に付いた場合にすぐに洗浄できるよう、必ず十分な量の真水を用意しておくこと。

警告

バッテリーケーブルの配線を誤ると、マシンやケーブルが損傷し、火花が発生する可能性がある。火花で水素ガスが爆発を起こし人身事故に至る恐れがある。

ケーブルを取り外す時は、必ずマイナス（黒）ケーブルを先に取り外し、その後にプラス（赤）ケーブルを外すこと。
ケーブルを取り付ける時は、必ずプラス（赤）ケーブルから取り付け、それからマイナス（黒）ケーブルを取り付ける。

マシンのメンテナンスの準備をする。
バッテリーカバーを取り外す。
バッテリー液補給キャップを外す。
各セルに蒸留水または脱塩水を補給し、バッテリー液の量を所定レベルに維持する。

注：電解液の量が、各セルの内側についているスプリットリングの高さ以上にならないよう、注意してください。
キャップの換気穴が後ろ（燃料タンク側）に向くようにキャップ取り付ける。
定期的に、清掃アンモニア水または重曹水に浸したブラシでバッテリー上部を清掃する｡清掃後は表面を水で洗い流す｡

重要

清掃中はセルキャップを外さないでください｡
バッテリーケーブルのクランプと端子に錆が発生していないか点検する。腐食が見られる場合は以下の作業を行う：
1. バッテリーのマイナス（-）ケーブルを外す。
2. バッテリーのプラス（+）ケーブルを外す。
3. クランプと端子をそれぞれ別々に洗浄する。
4. プラス（+）ケーブルを元通りに取り付ける。
5. マイナス（-）ケーブルを接続する。
6. クランプと端子に保護剤を塗る。
バッテリーケーブルが端子にしっかりと固定されていることを確認する。
バッテリーカバーを取り付ける。

注：マシンを格納する場合は、暑い場所よりも涼しい場所の方がバッテリーの放電が起こりにくくなります。

ヒューズの整備

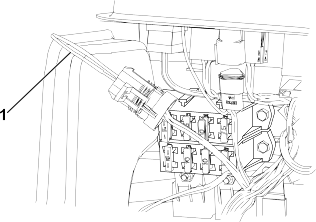

ヒューズブロックの整備

コントロールアームカバーを持ち上げる。
G416223
1. コントロールアームのカバー
2. ヒューズブロック
3. 機体の右側
ヒューズホルダーまたはヒューズブロック内で切れたヒューズを見つける。
同じタイプ、同じ電流値のヒューズに交換する。
コントロールアームにカバーを取り付ける。

テレマチックスヒューズの整備

G416224

バッテリーカバーを取り外す。
インラインヒューズホルダーからキャップを取り外す。
ヒューズ（10A）を交換する。
インラインヒューズホルダーにキャップを取り付ける。
バッテリーカバーを取り付ける。

ドライブシステムのメンテナンス

タイヤ空気圧を点検する

警告

タイヤ空気圧が不足すると、斜面で機体が不安定になり、横転の原因となり、死亡または重傷を負う可能性がある。

タイヤ空気圧は規定値以下に下げてはならない。

注：全部のタイヤを同じ圧力に調整しないと機械の性能が十分に発揮されず、刈り上がりの質が悪くなります。

各タイヤの空気圧を測定する。タイヤの適正空気圧は、0.83 bar（12 psi = 0.84 kg/m2）です。
必要に応じてエア抜きやエアの追加を行って全部のタイヤを 0.83 bar に調整する。

ホイールナットのトルク締めを行う

ホイールナットを交差パターンで103-127 Nm (11.1‐13.2kg・m)のトルクで締め付ける。

警告

ホイールナットの適切なトルクを維持しないと、死亡事故や重傷事故を起こす危険がある。

ホイールナットのトルクを適切に維持すること。

アクスルハブナットのトルク締め

アクスルのハブナットを339-373 N·m (36.6‐40.3kg・m)のトルクで締め付ける。

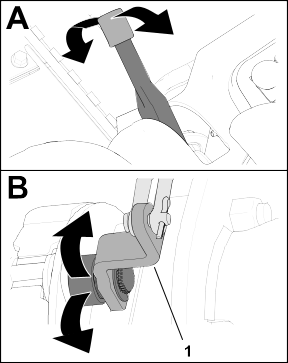

走行ドライブのニュートラル調整

走行ペダルをニュートラル位置にしても本機が動きだすようでしたら、走行カムを調整してください。

マシンのメンテナンスの準備をする。
片方の前輪と片方の後輪を持ち上げ、フレームの下にサポートブロックを当てて浮かす。

警告

マシンを適切に支えておかないと、機体が不意に落下して死亡事故や重傷事故になる可能性がある。

機体は、必ず片側の前輪と片側の後輪の両方を浮かせること。

G416234

トラクション調整カムのロックナットを緩める。

警告

トラクション調整カムの最終調整を行うには、エンジンが作動している必要がある。作業中に高温部や可動部に接触すると、死亡事故や重傷事故となる可能性がある。

マフラーなどの高温部分や回転部、可動部に顔や手足を近づけぬよう十分注意すること。
エンジンを始動し、六角カムを左右に回してニュートラル位置の中心を探し出す。
ロックナットを締めて調整を固定する。
エンジンを停止する。
サポートブロックを取り外し、マシンを地面に下ろす。試運転を行って調整を確認する。

冷却システムのメンテナンス

冷却液の仕様

出荷時に、冷却液タンクに、所定の長寿命冷却液（水とエチレングリコールの 50/50 混合液ベース）を入れてあります。

重要

長寿命冷却液の仕様表の内容に合致する市販の冷却液以外は使用しないでください。

従来タイプ（緑色）の無機酸技術（IAT）の冷却は使用しないでください。また、長寿命冷却液と従来タイプを混合しないでください。

冷却液の仕様

エチレングリコール系冷却液

腐食防止剤のタイプ

長寿命不凍液

有機酸技術（OAT；Organic-acid technology）

重要

従来の（緑色）冷却液（IAT：無機酸技術製品）と長寿命冷却液は、目で見た時の色で区別することはできません。

長寿命冷却液は、以下の色で着色されている場合があります：赤、ピンク、オレンジ、イエロー、ブルー、青緑、紫、緑。必ず仕様に合致する長寿命冷却液を使用してください。

長寿命冷却液の規格

ATSMインターナショナル	SAEインターナショナル
D3306, D4985	J1034, J814, 1941

重要

冷却液濃度：原液と水の 50/50 混合液。

好ましい方法：原液と蒸留水を混合する。
他の好ましい方法：蒸留水が入手できない場合は、原液でなく、希釈済みの冷却液を購入する。
最低限度守るべき方法：蒸留水も希釈済み製品も入手できない場合には、飲料水で原液を希釈する。

冷却システムの容量

約5.7 L

冷却液の量の点検

注意

エンジンが作動している場合、加圧された高温の冷却液が漏れて軽度または中程度の火傷を負う危険がある。

エンジン回転中はラジエターのふたを開けないこと。
キャップを開けるときはウェスなどを使い、高温の水蒸気を逃がしながらゆっくりと開けること。

マシンのメンテナンスの準備をする。
フードのラッチを外してフードを開ける。

G416239

補助タンク内の冷却剤のレベルをチェックする。

注：エンジンが冷えた状態で、タンク側面についている２本の線の間にあれば適切である。
冷却剤のレベルが低い場合は、補助タンクのキャップを取り外し、冷却剤のレベルがタンク側面のマークの間の中間になるまで指定された冷却剤をタンクに追加し、キャップをタンクに取り付ける。

重要

補助タンクに入れすぎないこと。
フード元に戻してラッチを掛ける。

エンジンの冷却系統の清掃

マシンのメンテナンスの準備をする。
フードのラッチを外してフードを開ける。
エンジンの周囲を丁寧に清掃する。

G416240

下部ラジエターシールドを取り外す。
ラジエーターエリアの両側を水または圧縮空気で十分に清掃する。
下側ラジエターシールドを取り付ける。
フードを元に戻してラッチを掛ける。

ブレーキのメンテナンス

駐車ブレーキの調整

マシンのメンテナンスの準備をする。

G416249

駐車ブレーキレバーにノブを固定している止めネジを緩める。
ノブを回し、133-178N （14-18kg）の力でレバーを作動させられるように調整する。
固定ねじを締め付ける。

駐車ブレーキの整備

マシンの準備を行う

マシンのメンテナンスの準備をする。
マシンの前部を浮かせる。
マシンの重量に応じたジャッキスタンドを使ってマシンを支える。
機体の反対側でも、ステップとを行う。

前輪の取り外し

G416250

フロントホイールをハブに固定しているラグナット4個を取り外し、ホイールをマシンから取り外す。
マシンの反対側でもこれを繰り返す。

ホイールハブとブレーキドラムの取り外し

特殊工具：ホイールハブプーラー—Toro部品番号TOR4097

G416252

ハブをホイールモーターシャフトに固定しているロックナットを外す。

G416253

マシンの反対側でも手順を繰り返す。
駐車ブレーキを解除する。
指定されたホイールハブプーラーを使って、ホイールハブとブレーキドラムをホイールモーターシャフトから取り外す。

G416254

ホイールモーターシャフトからウッドラフキーを取り外す。
機体の反対側でも、ステップとを行う。

ブレーキドラムとシューの洗浄

G416251

マシンの両側で、ブレーキドラム、ブレーキシュー、バッキングプレートの内部を清掃し、オプションの芝刈りシールドが取り付けられている場合は、芝、汚れ、ほこりを取り除く。

ブレーキのカムシャフトの点検と潤滑

ブレーキバックプレートの内側 (オプションのホイールリムグラスシールドのないマシン) またはホイールシールド (オプションのホイールリムグラスシールドのあるマシン) で、ブレーキカムシャフトとバックプレートの間に浸透性オイルをスプレーする。

図は、オプションのグラスシールドを装備していないマシンです。

G416922

図は、オプションのグラスシールドを装備したマシンです。

G416923

G416924

駐車ブレーキレバーを上下に動かし、ブレーキカムレバーが自由に動くかチェックする。

注：ブレーキカムがスムーズに動かない場合には、カムを修理または交換する；マシンのサービスマニュアルを参照。
機体の反対側でも、ステップとを行う。
駐車ブレーキを解除する。

ブレーキリンクの点検

左右のブレーキロッドアセンブリに損傷や摩耗がないか点検する。
注：ブレーキロッドの構成部品に摩耗や破損がある場合には交換する；マシンのサービスマニュアルを参照。
G416255
1. ブレーキロッドアセンブリ
2. ブレーキカムのレバー
3. ブレーキのピボットシャフト
ブレーキピボットシャフトに損傷や摩耗がないか点検する。

ピボットシャフトに摩耗や破損がある場合には交換する；マシンのサービスマニュアルを参照。

ホイールハブとブレーキドラムの取り付け

ホイールハブと油圧モータのシャフトを十分にきれいにする。
ホイールモーターシャフトの溝にウッドラフキーを挿入する。

G536406
ホイールハブとブレーキドラムをホイールモーターシャフトに組み付ける。
ホイールハブをロックナットを使ってシャフトに固定し、手締めする。

図は、オプションのグラスシールドを装備していないマシンです。

G416252

図は、オプションのグラスシールドを装備したマシンです。

G416253

注：ブレーキシューとバッキングプレートがブレーキドラムと同心円状に整列していることが必要です。シュー、プレート、ドラムが正しく整列していない場合には、マシンのサービスマニュアルを参照してください。
マシンの反対側でもこの手順を繰り返す。

車輪を取り付ける

G416250

ラグナット4個を使ってホイールをハブに取り付け、ラグナット手締めする。
機体の反対側でも、ステップを行う。
ジャッキスタンドを外し、機体を床に降ろす。
ホイールナットを交差パターンで103-127 Nm (11.1‐13.2kg・m)のトルクで締め付ける。
ロックナットを 339 ‐373 Nm (36.6‐40.3kg・m)のトルクで締め付ける。
駐車ブレーキをチェックし、必要に応じて調整する。

ベルトのメンテナンス

エンジンベルトの整備

オルタネータ/ファンベルトの張り

マシンのメンテナンスの準備をする。
フードのラッチを外してフードを開ける。

G416951

オルタネーターとクランクシャフトプーリーの間の中間のベルトを押して、オルタネーター/ファンベルトの張力を確認する。

注：約 98 N （10 kg）の力で押したときに 11 mm 程度のたわみが出ればよい。
たわみがこの範囲になければ、以下の要領で調整する：
1. ブレースをエンジンに固定しているボルトと、オルタネータをブレースに固定しているボルトをゆるめる。
2. オルタネータとエンジンの間にバールを入れてオルタネータを外側に動かしてベルトに張りを出す。
3. 適切なたわみが出たら、ボルトを締めて調整を固定する。
フードを元に戻してラッチを掛ける。

ハイドロスタットのベルトの交換

ベルトのテンションスプリングの端にナットドライバ（または細い金属管）を差し込む。

警告

ハイドロスタットの駆動ベルトを交換する時にはスプリングの張力を解放する必要があるが、このスプリングの張力は非常に大きい。手順を間違うと大けがをする。

スプリングの張力解放は安全に十分注意して行うこと。
ベルト張力スプリングの端を押し下げてポンプマウントのタブのノッチから外し、スプリングの端を前方に移動する。
G416950
1. ポンプマウントのタブ
2. テンションスプリング
3. エンジンプーリ
4. 駆動ベルト
5. ハイドロソタットのプーリ
ベルトを交換する。
スプリングの端を押し下げて内側に移動させ、ポンプマウントのタブのノッチに合わせる。

制御機構のメンテナンス

刈り込み速度の調整

マシンのメンテナンスの準備をする。

G416991

スピードストップボルトのジャムナットを緩める。
スピードストップボルトを次のように調整する。
注：刈り込み速度は、出荷時に 9.7 km/h に調整されています。
- 刈り込み速度を下げるには、スピードストップボルトを時計回りに回す。
- 刈り込み速度を上げるには、スピードストップボルトを反時計回りに回す。
スピードストップボルトを保持し、ジャムナットを締める。
試運転を行って上限速度の設定を確認する。

スロットルの調整

マシンのメンテナンスの準備をする。
フードのラッチを外してフードを開ける。
スロットルレバーがパネルのスロットに当たるまで後ろに倒す。
インジェクションポンプレバーアームのスロットルケーブルコネクタを緩める。

G416992

インジェクションポンプレバーのアームをローアイドルストップに当てた状態でケーブルコネクタを締める。
スロットルコントロールをコントロールパネルに固定しているボルトを緩める。
スロットルレバーを一番前に倒す。
ストッププレートをスロットルレバーに接触するまでスライドさせ、スロットルコントロールをコントロールパネルに固定しているボルトを締め付ける。
操作中にスロットルが所定の位置に留まらない場合は、スロットルレバーの摩擦装置を設定するロックナットを 5～6 N·m (0.54～0,65 kgm) で締め付ける。

注： 89N（9 kg）以内の力でスロットルレバーを操作できるように調整する。
フード元に戻してラッチを掛ける。

油圧システムのメンテナンス

油圧作動液の仕様

油圧オイル溜めに高品質の油圧オイルを満たして出荷しています。初めての運転の前に必ず油量を確認し、その後は毎日点検してください。

推奨油圧作動油：Toro PX Extended Life作動油、19Lペール缶または208Lドラム缶で入手できます。

注：推奨オイルを使用するとオイルやフィルタ交換の回数を減らすことができます。

代替作動油：ToroPX Extended Life作動油が入手できない場合は、以下のすべての材料特性が記載範囲内にあり、業界標準を満たしている従来の石油系作動油を使用できます。合成オイルは使用しないでください。オイルの専門業者と相談の上、適切なオイルを選択してください：

注：不適切なオイルの使用による損害についてはToro は責任を持ちかねますので、品質の確かな製品をお使い下さる様お願いいたします。

高粘度インデックス／低流動点アンチウェア油圧作動液, ISO VG 46

物性：
	粘度, ASTM D445	cSt @ 40°C 44-48
	粘性インデックス ASTM D2270	140 以上
	流動点 ASTM D97	-37°C--45°C
	産業規格：	Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 or M-2952-S)

注：多くの油圧オイルはほとんど無色透明であり、そのためオイル洩れの発見が遅れがちです。油圧オイル用の着色剤（20 ml 瓶）をお使いいただくと便利です。1瓶で 15-22 リットルのオイルに使用できます。Toro認定代理店に部品番号44-2500 を注文してください。

重要

Toro プレミアム合成生分解油圧作動液は、Toro社がこの製品への使用を認めた唯一の合成生分解オイルです。この作動油は、Toro油圧システムで使われるエラストマーと互換性があり、幅広い温度条件に適しています。このオイルは通常の鉱物性オイルと互換性がありますが、十分な生分解性を確保し、オイルそのものの性能を十分に発揮させるためには、通常オイルと混合せず、完全に入れ替えて使用することが望まれます。オイルは、Toroの正規代理店から19 Lペール缶または208 Lドラム缶で入手できます。

油圧タンク容量

油圧タンク容量： 22.7 リットル

油圧オイルの量を点検する

油圧オイル溜めに高品質の油圧オイルを満たして出荷しています。油圧オイルの点検は、オイルが冷えている状態で行うのがベストです。マシンは移動走行モードになっていることが必要です。

マシンのメンテナンスの準備をする。

G417013

油圧オイルタンクの注油口周辺をきれいに拭き、キャップを外す。
注油口からディップスティックを取り外し、清潔な布で拭き取る。
もう一度首に差し込んで引き抜き、オイルの量を点検する。

注：ディップスティックのマークから 6 mm の範囲にあれば適正である。
油量が少なければ適切なオイルをFULLマークまで補給する。

重要

油圧オイルを入れすぎないように注意してください。
ディップスティックとキャップを取り付ける。

油圧ラインとホースの点検

油圧ライン油圧ホースにオイル漏れ、ねじれ、支持部のゆるみ、磨耗、フィッティングのゆるみ、風雨や薬品による劣化などがないか十分に点検してください。

注：異常を発見したら必ず運転を行う前に修理してください。

油圧オイルの交換

警告

高温の作動油は重度の火傷を引き起こす可能性があり、死亡事故や重傷事故に発展する可能性がある。

油圧オイル関係の整備を行う時は、必ずオイルの温度が十分に冷えているのを確かめてから行うこと。

フリューイドが汚れている場合は、システムをフラッシュする必要があるため、最寄りのToro代理店に連絡すること。汚染されたオイルは乳液状になったり黒ずんだ色なったりします。

G417016

マシンのメンテナンスの準備をする。
大きな油圧ホースをリザーバーから外し、オイルをドレンパンに流す。
オイルが完全に抜けたらホースを元通りに取り付ける。
リザーバーに約22.7Lの油圧オイルを充填する。

重要

指定された銘柄のオイル以外は使用しないでください。他のオイルを使用するとシステムを損傷する可能性があります。

G417013

レベルゲージとキャップをフィラーネックに取り付ける。
マシンを始動し、すべての油圧制御を使って、システム全体に作動油を行き渡らせる。
漏れがないかを確認し、エンジンを停止させる。
油量を点検し、足りなければディップスティックの FULLマークまで補給する。

重要

入れすぎないようにしてください。

油圧オイルフィルタの交換

警告

高温の作動油は重度の火傷を引き起こす可能性があり、死亡事故や重傷事故に発展する可能性がある。

油圧オイル関係の整備を行う時は、必ずオイルの温度が十分に冷えているのを確かめてから行うこと。

Toroの純正交換フィルター（P/N 86-3010）を使用してください。

重要

純正品以外のフィルタを使用すると関連機器の保証が適用されなくなる場合があります。

マシンのメンテナンスの準備をする。

G417017

フィルタ取り付け部の周辺をウェスできれいにぬぐう。ドレンパンをフィルターの下に置き、フィルターを取り外す。
新しいフィルタのガスケットに薄くオイルを塗布し中にオイルを入れる。
取り付け部が汚れていないのを確認する。ガスケットがフィルタヘッドに当たるまで手で回して取り付け、そこから更に½回転増し締めする。
エンジンを始動して 2 分間運転し、システム内のエアをパージする。エンジンを停止させ、オイル漏れがないか点検する。

カッティングユニットの保守

リールとベッドナイフの摺り合わせを点検する

前日の調子に係わりなく､毎回必ずリールとベッドナイフの接触状態を点検してください｡

注：リールとベッドナイフの全長にわたって軽い接触が必要です。

ゲージバー（オプション）の使い方

ゲージバーは刈高の調整に使用します。調整の詳細については、カッティングユニットのオペレーターズマニュアルを参照してください。
G417037
1. ゲージバー
2. 刈高調整ねじ
3. ナット
4. グルーマ搭載時の刈高調整に使う穴
5. 使用しない穴

カッティングユニットのバックラップ

警告

作動中のカッティングユニットやその他の可動部品とに接触すると、死亡または重傷を負う可能性がある。

リールその他の可動部に手指、足、衣類等を近づけないよう注意すること。
エンジンが動いている間は、止まったリールを絶対に手や足で回そうとしないこと。

マシンの準備を行う

マシンのメンテナンスの準備をする。
各カッティングユニットのリールと下刃をバックラップ用に設定する；カッティングユニットのオペレーターズマニュアルを参照のこと。
プラットフォームカバーを上げて、芝刈り機のマニホールドを露出させる。
G417034
1. リール速度チャートデカール（プラットフォームカバー上）
2. 刈り込みマニホルド

G417035

リール速度コントロールノブで設定されている速度数値の記録。
リール速度コントロールノブを位置1に設定する。
バックラップレバーをR（バックラップ）位置まで動かす。

注：刈り込み/移動走行切り替えスライドが右側（刈り込み）位置にあってバックラップレバーが R （バックラップ）位置の時はバックラップモードです。

リールとベッドナイフのバックラップ

警告

バックラッピング中にエンジン回転数を変更すると、カッティングユニットが失速する可能性があり、死亡または重傷を負う可能性がある。

バックラップ中は絶対にエンジン速度を変えないこと。
バックラップは、必ずエンジンをアイドリング速度にして行う。

G417038

エンジンを始動し、アイドル速度で回転させる。
カッティングユニット駆動スイッチを作動位置まで押す。
刈り上げ昇降コントロールレバーを前方に動かす。

注：全部のカッティングユニットのリールが逆転します。
長い柄のブラシを使ってリールにラッピングコンパウンドを塗布しながらラッピングを続ける。

危険

作動中のカッティングユニットに接触すると、死亡または重傷を負う可能性がある。

人身傷害を避けるため、作業を進める前にカッティングユニットから離れていることを確認すること。

重要

どんな場合でも短い柄のブラシは使用しないこと。
リールが停止したり回転にムラがある場合は、速度設定を上げて回転を安定させてからもとの速度（1 又は希望速度）に戻す。
バックラップちゅうにカッティングユニットの調整を行う必要が出てきた場合：
1. 昇降レバーを後に倒す。

  注：カッティングユニットは停止するが上昇はしない。
2. カッティングユニット駆動スイッチを切位置にする。
3. エンジンを止め、キーを抜き取る。
4. カッティングユニットの調整を行う。
5. 上記の手順-を繰り返す。
バックラップするユニット全部に上記ステップの作業を行う。

バックラップの終了

G417035

カッティングユニット駆動スイッチを切位置にする。
エンジンを停止する。
バックラップレバーをF（刈り込み）位置まで動かす。

重要

バックラップレバーを F （刈り込み）位置に戻さないと、カッティングユニットの上昇などの操作をすることができません。
カッティングユニットのリール速度コントロールノブを、前にメモした設定に調整する。
フロアパネルを閉じる。
カッティングユニットからすべてのラップコンパウンドを洗い落とす。
バックラップが終わったら、ベッドナイフの前端に軽くヤスリ掛けを行うとさらに切れ味が向上します。

注：これによりベッドナイフ前端に形成されたバリが除去されます。

シャーシの整備

シートベルトの点検

シートベルトに摩耗や破れなどの傷がないか点検する。一部でも正常に機能しないシートベルトは交換する。
必要に応じてシートベルトを清掃する。

洗浄

機体の洗浄

必要に応じて水または水と刺激の少ない洗剤で車体を洗浄する。柔らかい布などを使っても構いません。
重要
- 塩分を含んだ水や処理水は機体の洗浄に使用しないでください。
- 圧力洗浄機で機体を洗浄しないでください。高圧の水で洗浄すると電気系統の損傷、重要なデカルのはがれ、グリス部への水の浸入などを起こす恐れがあります。コントロールパネル、エンジン、バッテリーの周囲に大量の水を掛けないでください。
- 洗浄はエンジンを止めて行ってください。エンジンを掛けたままで洗浄を行うとエンジン内部に損傷を起こす恐れがあります。

アルゼンチン	ニュージーランド

オーストラリア	韓国
