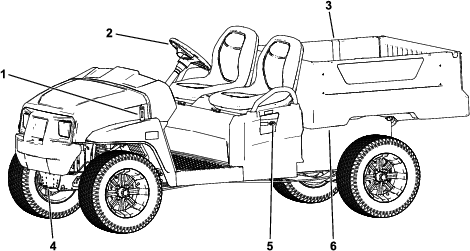

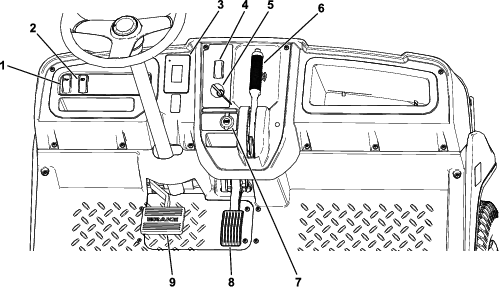

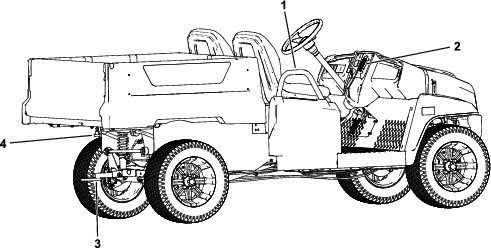

Veículo utilitário a lítio Workman® GTX

Antes de ligar a máquina diariamente, efetue os procedimentos A cada utilização/diariamente indicados em Lista de manutenção diária

Especificação da pressão de ar dos pneus dianteiros e traseiros: 1,65 a 2,07 bar

Important: Não exceda a pressão máxima de ar indicada na lateral do pneu.

Note: A pressão de ar necessária nos pneus é determinada pelo total de carga que tenciona transportar.

1. Verifique a pressão de ar dos pneus.

   • Utilize baixa pressão nos pneus para cargas mais leves, menos compactação do solo, uma condução mais suave e para minimizar as marcas dos pneus no solo.

   • Utilize elevada pressão nos pneus para transportar cargas mais pesadas a velocidades mais elevadas.

2. Se necessário, ajuste a pressão de ar nos pneus adicionando ou removendo ar.

Figura 20

Siga as orientações na rodagem de uma nova máquina para obter um desempenho adequado e prolongar a vida útil da máquina.

• Verifique o fluido do travão.

• Evite situações de travagem a fundo durante as primeiras horas de rodagem de uma nova máquina. As guarnições dos novos travões poderão não apresentar o melhor desempenho durante as primeiras horas de utilização.

• Consulte para obtenção de informações detalhadas acerca das verificações programadas.

• Verifique o posicionamento da suspensão dianteira e ajuste se necessário; consulte Ajuste do alinhamento das rodas.

• Para um desempenho e vida da bateria otimizados, carregue as baterias até 100% quando receber a máquina.

Consulte o ecrã para determinar o nível de carga do sistema de baterias; consulte a secção Ecrã.

Important: Quando parar numa superfície inclinada, utilize os travões de serviço para parar a máquina e engate o travão de estacionamento para imobilizar a máquina. O uso do acelerador para imobilizar a máquina num declive acentuado pode sobreaquecer o motor ou drenar as baterias.

1. Retire o pé do pedal do acelerador.

2. Lentamente, pressione o pedal do travão para aplicar os travões de serviço até que a máquina pare completamente.

   Note: A distância de paragem irá depender da carga e velocidade da máquina.

Siga as seguintes diretrizes quando carregar a plataforma de carga e utilizar a máquina:

• Respeite a capacidade de peso da máquina e limite o peso da carga que transporta na plataforma de carga, conforme descrito em Especificações e no autocolante do peso bruto da máquina.

  Note: A capacidade de carga é específica para o funcionamento da máquina apenas numa superfície plana.

• Reduza o peso da carga que transporta na plataforma de carga quando utilizar a máquina em subidas/descidas ou terreno irregular.

• Reduza o peso da carga que transporta quando os materiais forem altos (e tenham um centro de gravidade elevado), como um monte de tijolos, madeira para projetos paisagistas ou sacos de fertilizante. Distribua a carga na horizontal, assegurando que a carga não reduz a visibilidade para a traseira da máquina.

• Mantenha as cargas centradas carregando a plataforma de carga da seguinte forma:

  • Posição equilibrada do peso na plataforma de carga de um lado ao outro.

    Important: Há maior probabilidade de ocorrer capotamento, se a plataforma de carga tiver carga só de um lado.

  • Posição equilibrada do peso na plataforma de carga de frente para trás.

    Important: Perda da direção ou a máquina pode tombar, se posicionar a carga atrás do eixo traseiro e a tração nos pneus dianteiros for reduzida.

• Tenha especial cuidado quando transportar cargas de grandes dimensões na plataforma de carga, particularmente quando não conseguir centrar o peso dessa carga na plataforma.

• Sempre que possível, fixe a carga à plataforma de carga para não se mover.

• Quando transportar líquidos, tenha cuidado quando conduzir a máquina em subidas ou descidas, quando alterar a velocidade ou parar de repente ou quando conduzir em superfícies irregulares.

A capacidade da plataforma de carga é 0,28 m³. A quantidade (volume) de material que pode colocar na plataforma, sem ultrapassar os limites definidos, pode variar grandemente conforme a densidade do material carregado.

Para informações mais detalhadas acerca dos limites do volume de carga para diversos materiais, consulte o quadro seguinte.

• Tome todas as precauções necessárias quando colocar ou retirar a máquina de um atrelado ou camião.

• Utilize rampas de largura total para carregar a máquina num atrelado ou camião.

• Prenda bem a máquina.

Consulte Figura 25 e Figura 26 para localizar os pontos de fixação da máquina.

Note: Carregue a máquina no atrelado com a parte da frente da máquina virada para a frente. Se isso não for possível, prenda o capot da máquina ao chassis com uma cinta, ou retire o capot e transporte-o e prenda-o em separado, pois o capot pode ser projetado durante o transporte.

Figura 25

1. Garfo de reboque e ponto de fixação (dianteira da máquina)

Figura 26

1. Pontos de fixação traseiros

Em caso de emergência, é possível rebocar a máquina numa curta distância; no entanto, este não deve ser um procedimento de funcionamento padrão.

O reboque da máquina é tarefa para duas pessoas. Se for necessário deslocar a máquina uma distância considerável, deverá utilizar uma carrinha ou um atrelado; consulte Reboque de um atrelado.

1. Desligue a máquina e retire a chave.

   Important: Se rebocar a máquina com a chave na posição LIGAR, o sistema elétrico pode ficar danificado.

2. Ate um cabo de reboque ao garfo, na parte dianteira do chassis da máquina (Figura 25).

3. Desengate o travão de estacionamento.

A máquina tem capacidade para rebocar atrelados. Estão disponíveis engates de reboque para a máquina, para mais informação, contate o Representante de assistência autorizado Toro.

Para transportar carga ou rebocar um atrelado, não sobrecarregue a máquina nem o atrelado. A sobrecarga da máquina ou do atrelado poderá diminuir o desempenho ou danificar os travões, o eixo, o motor, o conjunto eixo-transmissão, a direção, a suspensão, o chassis ou os pneus.

Carregue sempre o atrelado com 60% da capacidade de carga na zona dianteira. Desta forma, cerca de 10% do peso bruto do atrelado fica sobre o engate de reboque da máquina.

Para uma travagem e tração adequadas durante o reboque, carregue sempre a plataforma de carga. Não exceda os limites do PBA nem do PMA.

Não estacione a máquina com um atrelado em subidas ou descidas. Se não houver alternativa, puxe o travão de estacionamento e bloqueie as rodas do atrelado.

O Departamento de Transportes dos EUA e as autoridades de transporte internacional exigem que as baterias de iões de lítio sejam transportadas utilizando embalagens especiais e que sejam transportadas apenas por transportadores certificados. Nos EUA, pode transportar a bateria quando está instalada na máquina como equipamento movido a bateria, com poucos requisitos reguladores. Contacte o Departamento de Transportes dos EUA ou a agência governamental adequada no seu país para obter os regulamentos detalhados sobre transporte das baterias ou da máquina equipada com as baterias.

Para informações detalhadas sobre como enviar uma bateria, entre em contacte com o seu distribuidor autorizado da Toro.

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desligue a máquina e retire a chave.

4. Esvazie e levante a plataforma de carga .

Important: Sempre que for necessário ligar o motor para efetuar operações de manutenção programada e/ou diagnósticos do motor, as rodas traseiras da máquina deverão encontrar-se a uma distância de 25 mm do solo e o eixo traseiro deverá estar apoiado em suportes adequados.

• O ponto de elevação dianteiro da máquina encontra-se na zona dianteira do chassis, por trás do garfo de reboque (Figura 29).



  Figura 29

  1. Ponto de elevação dianteiro

• O ponto de elevação traseiro encontra-se por baixo das bainhas do diferencial (Figura 30).

Figura 30

1. Pontos de elevação traseiros

Para elevar o conjunto do banco, empurre o conjunto do banco para a frente até assentar no volante (Figura 32).

Para descer o conjunto do banco, empurre o conjunto do banco para trás até assentar na sua posição original (Figura 32).

Figura 32

1. Empurre o conjunto do banco para a frente para aceder à posição levantada (Figura 32).

2. Deslize o conjunto do banco para o lado, afastando dos pinos, e levante o conjunto do banco para cima (Figura 33).



   Figura 33

   1. Pinos

Deslize o conjunto do banco para os pinos e baixe o conjunto (Figura 34).

Figura 34

1. Pinos

1. Empurre a almofada do banco para a frente para a posição levantada.

2. Deslize a almofada para o lado, afastando dos pinos, e levante a almofada para cima (Figura 35).



   Figura 35

Deslize a almofada do banco para os pinos e baixe a almofada (Figura 36).

Figura 36

Lubrificante: Mobilgrease XHP™-222

1. Desligue o cabo de alimentação do carregador de baterias, caso esteja ligado.

2. Remova ou levante o conjunto do banco.

3. Desloque o interruptor de desconexão das baterias para a posição desejada, conforme mostrado na Figura 44.

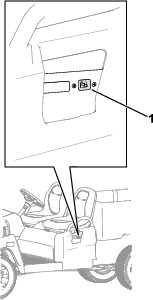

Figura 44

1. Rode o interruptor para a posição OFF para desligar a máquina eletricamente.
2. Rode o interruptor para a posição ON para ligar a máquina eletricamente.

Note: A máquina está equipada com pelo menos 2 baterias de iões de lítio.

Uma bateria de iões de lítio tem de ser descartada ou reciclada de acordo com os regulamentos federais e locais. Se uma bateria necessitar de reparação, entre em contacto com o seu distribuidor autorizado da Toro para obter ajuda.

Não abra a bateria. Se tiver problemas com uma bateria, entre em contacto com o seu distribuidor autorizado da Toro para obter ajuda.

As baterias de iões de lítio têm carga suficiente para realizar o trabalho ao qual se destinam durante a respetiva vida útil.

Para alcançar a duração e utilização máximas das suas baterias, siga as seguintes orientações:

• Não abra a bateria.

• Armazene/estacione a máquina numa garagem ou local de armazenamento limpo e seco, afastada da luz solar direta, de fontes de calor, chuva e condições húmidas. Não a armazene num local em que a temperatua exceda o intervalo indicado em Manutenção das baterias. Temperaturas fora deste intervalo danificam as suas baterias. As temperaturas elevadas durante o armazenamento, especialmente num estado de carga elevado, reduzem a duração da bateria.

• Ao armazenar a máquina durante mais de 10 dias, certifique-se de que a máquina está num local fresco e seco, afastada da luz solar, da chuva e de condições húmidas.

• Utilize as luzes apenas quando necessário.

Important: Todas as reparações elétricas devem ser realizadas apenas por um distribuidor autorizado da Toro.

O carregador exige pouca manutenção para além da proteção contra danos e condições climáticas adversas.

• Limpe os cabos e a caixa do carregador da bateria com um pano ligeiramente humedecido depois de cada utilização.

  Note: Não limpe o lubrificante dielétrico dos terminais.

• Enrole os cabos quando não estiverem a ser utilizados.

• Periodicamente, examine os cabos para verificar se existem danos e substitua-os quando necessário por peças aprovadas pela Toro.

Os fusíveis de 12 V e 60 V (Figura 45) estão localizados debaixo do capot.

Figura 45

1. Energia da telemática (5 A)
2. Alarme (5 A)
3. Faróis (10 A)
4. USB (5 A)
5. Conversor CC para CC (20 A)
6. Sistema principal B+ (10 A)
7. Ecrã (5 A)
8. Buzina (20 A)

Os fusíveis do carregador da bateria (30 A) e da energia da máquina (200 A) (Figura 46) estão localizados debaixo do conjunto do banco removível.

Figura 46

1. Fusível de energia da máquina (200 A)
2. Fusível do carregador de bateria (30 A)

1. Inspecione os pneus e as jantes para detetar sinais de desgaste e danos.

   Note: Os acidentes de trabalho, tais como embater contra bermas de passeios elevados, poderão danificar o pneu ou a jante, mas também desalinhar as rodas; deverá, por isso, verificar o estado dos pneus após um acidente.

2. Aperte as porcas das rodas com 108 a 122 N·m.

Com o volante na posição central (Figura 49), rode-o para a direita e para a esquerda. Se rodar o volante mais de 13 mm para a esquerda ou para a direita e os pneus não rodarem, verifique os seguintes componentes da direção e da suspensão para assegurar que não estão soltos ou danificados.

• Eixo da direção para a articulação do conjunto da cremalheira da direção

  Important: Verifique o estado e a segurança do vedante do eixo pinhão (Figura 50).

• Barras de montagem da cremalheira da direção

Figura 49

1. Volante na posição central
2. 13 mm a partir do centro do volante

Figura 50

1. Vedante do eixo pinhão

1. Tire o tampão de enchimento do conjunto eixo-transmissão (Figura 54).

   Note: O fluido tem de estar ao nível da parte inferior do tampão de enchimento.



   Figura 54

   1. Tampão de enchimento

2. Se o nível de fluido estiver baixo, retire o tampão de enchimento e adicione o fluido especificado até sair pelo furo (Figura 54).

3. Instale o tampão de enchimento e aperte entre 20 e 27 N·m.

Tipo de fluido: SAE 10W-30 (API, classificação SJ ou superior)

Capacidade de fluido: 0,66 litros

1. Alinhe um recipiente de escoamento com a cobertura da transmissão (Figura 55).



   Figura 55

   1. Cobertura da transmissão
   2. Parafusos

2. Retire os parafusos da cobertura da transmissão e drene completamente o fluido (Figura 55).

   Note: Guarde a cobertura da transmissão e parafuso.

3. Instale a cobertura da transmissão utilizando os parafusos previamente removidos e aperte os parafusos com 22 a 32 N·m.

4. Retire o tampão de enchimento na transmissão e encha a transmissão com o fluido especificado até que saia pelo furo de enchimento (Figura 54).

5. Instale o tampão de enchimento e aperte entre 20 e 27 N·m.

1. Engate o travão de estacionamento puxando a alavanca para si, até que sinta a tensão.

2. Se não sentir a tensão quando puxar a alavanca para si entre 11,4 a 16,5 cm do símbolo “P” no painel, então necessita de ajustar o travão de estacionamento; consulte Ajuste do travão de estacionamento.

1. Certifique-se de que o travão de estacionamento está desengatado.

2. Utilizando macacos, eleve a traseira da máquina; consulte Elevação da máquina.

3. Utilizando duas chaves, segure ajustando o poste na pinça em posição com uma chave e desaperte a porca de retenção cerca de 1/4 de volta com outra chave (Figura 56).



   Figura 56

   1. Polo de ajuste
   2. Porca de retenção
   3. Pinça

4. Enquanto segura o polo de ajuste e a porca de retenção no lugar, rode o polo de ajuste para apertar (Figura 56).

   Note: Realize este passo até que sinta a roda a arrastar.

5. Enquanto segura o polo de ajuste e a porca de retenção no lugar, afaste cerca de 1/4 de volta (Figura 56).

6. Enquanto segura o polo de ajuste e a porca de retenção no lugar, aperte a porca de retenção (Figura 56).

7. Execute os passos 1 a 6 para o outro lado.

8. Verifique se o travão de estacionamento está ajustado na tensão apropriada; consulte Verificação do travão de estacionamento.

   Note: Se não pode ajustar o travão de estacionamento na tensão necessária, as placas do travão podem estar gastas e a necessitarem de ser substituídas. Contacte o seu distribuidor autorizado Toro para obter ajuda.

Tipo de fluido dos travões: DOT 3

1. Coloque a máquina numa superfície plana, engate o travão de estacionamento, desligue a máquina e retire a chave.

2. Eleve novamente o capot para obter acesso ao cilindro principal do travão e reservatório (Figura 57).



   Figura 57

   1. Tubo de enchimento (reservatório)
   2. Tampa do reservatório
   3. Fluido dos travões DOT 3

3. Observe o nível do fluido na parte lateral do reservatório (Figura 58).

   Note: O nível deverá encontrar-se acima da linha de mínimo.



   Figura 58

   1. Reservatório do fluido dos travões
   2. Linha de mínimo

4. Se o nível do fluido estiver baixo, faça o seguinte:

   1. Limpe a zona em redor da tampa do reservatório e retire-a (Figura 57).

   2. Adicione fluido dos travões DOT 3 ao reservatório até o nível do fluido estar acima da linha de mínimo (Figura 58).

      Note: Não encha demasiado o reservatório com fluido dos travões.

   3. Coloque a tampa do reservatório (Figura 57).

5. Feche o capot da máquina.

Important: Os travões são um elemento de segurança muito importante na máquina. Inspecione-os cuidadosamente no intervalo recomendado para assegurar o desempenho e segurança ideais.

• Verifique se as pastilhas se encontram gastas ou danificadas. Se a grossura da cobertura (pastilha dos travões) for inferior a 1,6 mm, substitua-a.

• Verifique se a placa traseira e outros componentes apresentam sinais de desgaste ou deformação. Substitua quaisquer componentes danificados.

• Verifique as tubagens dos travões, as uniões e os grampos para ver se existem sinais de fugas, deterioração ou ligações soltas.

• Verifique o nível de eletrólito; consulte Verificação do nível de fluido dos travões.

Note: Repare qualquer componente do sistema de travões danificado ou com fuga antes de utilizar a máquina.

Contacte o seu Representante de assistência autorizado para inspecionar e possivelmente substituir as placas dos travões de serviço e do travão de estacionamento.

Contacte o distribuidor Toro autorizado.

Se o trinco da plataforma de carga estiver desajustado, a plataforma de carga oscila quando conduz a máquina. Pode ajustar os pernos do trinco para assegurar que os trincos mantêm a plataforma de carga presa no chassis.

1. Verifique se a plataforma de carga tranca.

   Note: Se a plataforma de carga não trancar, a régua do trinco da plataforma deve estar muito baixa. Se a plataforma de carga tranca, mas vibra para cima e para baixo enquanto conduz, a régua do trinco da plataforma deve estar muito alta.

2. Levantar a plataforma de carga; Elevar a plataforma de carga para a posição de despejar.

3. Desaperte os dois parafusos na régua do trinco da plataforma e mova a régua para cima ou para baixo, dependendo se a régua está muito alta ou muito baixa (Figura 59).



   Figura 59

   1. Parafusos
   2. Régua do trinco da plataforma

4. Aperte os dois parafusos na régua do trinco da plataforma (Figura 59).

5. Verifique se o ajuste está correto trancando a plataforma de carga várias vezes.

Lave a máquina quando necessário utilizando apenas água ou com um detergente suave. Pode ser utilizado um pano ao lavar a máquina.

Important: Não utilize água salobra ou recuperada para limpar a máquina.

Important: Não se recomenda a utilização de água sob pressão na lavagem do veículo. Poderá danificar o sistema elétrico, eliminar alguns autocolantes importantes ou eliminar a massa lubrificante existente em alguns pontos de fricção. Evite a utilização excessiva de água, especialmente próximo da zona do painel de controlo, motor, controlador do motor, carregador, parte de trás do painel e baterias.
