Valikko
|
 |
Säiliö on tyhjä
(alle 10 % tilavuudesta)
|
|
 |
Vieritä ylös/alas |
 |
Säiliön sisällön
määrä on alhainen (10–29 %)
|
|
 |
Vieritä vasemmalle/oikealle |
 |
Säiliö on puoliksi täynnä
(30–69 %)
|
|
 |
Edellinen näyttö |
 |
Säiliö on täynnä
(70–100 %)
|
|
 |
Pienennä arvoa |
 |
Lisää säiliöön
1 gallona |
|
 |
Suurenna arvoa
|
 |
Lisää säiliöön
10 gallonaa |
|
 |
Hyväksy
|
 |
Lisää säiliöön
25 litraa |
|
 |
Tallenna
|
 |
Puomi on pois käytöstä |
|
 |
PIN-käyttökoodi |
 |
Puomi on aktiivinen |
|
 |
Poistu (Faults-) valikosta |
 |
Tyhjennä kaikki alueet |
|
 |
Akun jännite |
 |
Tyhjennä aktiivinen alue |
|
 |
Seisontajarru on kytkettynä. |
 |
Ruiskutetut alueet |
|
 |
Istu istuimelle.
|
 |
Kaikki alueet ‑näyttö
|
|
 |
Tuntilaskuri
|
  |
Siirry ruiskutusalueelle |
|
 |
Lukittu
|
|||
 |
Jarrun lukitus
|
 |
Kaasun lukitus
|
|
 |
Nopeuden lukitus
|
Suojatussa valikossa – pääsy vain PIN-koodilla| Valikon kohta
|
Kuvaus
|
|---|---|
| Calibration (Säätö) |
Calibration (Säätö) ‑valikko auttaa virtausmittarin
ja nopeusanturin kalibroinnissa. Lisätietoja on Multi Pro ‑koneen käyttöoppaassa.
|
| Settings (Asetukset) |
Settings (Asetukset) ‑valikossa voi muokata näytön
asetusten muuttujia. |
| Machine Settings (Koneen asetukset) |
Machine Settings (Koneen asetukset) ‑valikossa voi määrittää
koneen muuttujia. |
| Service (Huolto)
|
Service (Huolto) ‑valikossa on koneeseen liittyviä
tietoja, kuten käyttötunnit ja koneen viat. |
| Diagnostics (Diagnostiikka) |
Diagnostics (Diagnostiikka) ‑valikossa näkyy koneen kaikkien
kytkinten, antureiden ja ohjainten ulostulojen tila. Sitä voi
käyttää joidenkin ongelmien
vianmääritykseen, koska siitä näkee
nopeasti, mitkä koneen ohjaimet ovat käytössä
ja mitkä pois käytöstä.
|
| About (Tietoja)
|
Tietoja-valikossa on mainittu
koneen mallinumero, sarjanumero ja ohjelmiston versio. |
| Valikon kohta
|
Kuvaus
|
|---|---|
| Test Speed (Testinopeus) |
Tässä asetetaan säädön
testinopeus. |
| Flow Cal (Virtaussäätö) |
Tässä säädetään
virtausmittari. |
| Speed Cal (Nopeuden säätö) |
Tässä säädetään
nopeusanturi. |
| Use Flow Cal Default (Käytä
virtaussäädön oletusta)
|
Tässä nollataan virtaussäätö
lasketun oletuskeskiarvon, ei todellisen määrän, mukaan. |
| Use Speed Cal Default (Käytä
nopeuden säädön oletusta)
|
Tässä nollataan nopeuden
säätö lasketun oletuskeskiarvon, ei todellisen nopeuden,
mukaan. |
| Valikon kohta
|
Kuvaus
|
|---|---|
| Enter PIN (Anna PIN-koodi) |
Antaa käyttäjän
(viheriön hoitaja / mekaanikko), jolle tämän yritys
on antanut PIN-koodin, käyttää suojattuja valikoita. |
| Backlight (Taustavalo) |
LCD-näytön kirkkauden
säätö. |
| Language (Kieli)
|
Näytössä käytettävän
kielen valinta.* |
| Units (Yksiköt) |
Tässä voit hallita näytössä
käytettäviä yksiköitä (brittiläiset
mitat tai metrijärjestelmä).
|
| Protected Menus (Suojatut valikot) |
Tässä annetaan pääsy
suojattuihin valikoihin. |
| Suojaa asetukset
|
Mahdollistaa asetusten muuttamisen
suojatuissa asetuksissa. |
| Valikon kohta
|
Kuvaus
|
|---|---|
| Tank Alert (Säiliön
hälytys) |
Tässä asetetaan alhaisen
säiliön sisällön hälytys.
|
| Hill Assist (Mäkiavustin) |
Tässä otetaan käyttöön
ja poistetaan käytöstä mäkiavustin. |
| Geolink |
Satelliittinavigointijärjestelmä |
| Left Boom (Vasen puomi) |
Tällä säädetään
vasemman puomiosan leveyttä.
|
| Center Boom (Keskipuomi) |
Tällä säädetään
keskimmäisen puomiosan leveyttä.
|
| Right Boom (Oikea puomi) |
Tällä säädetään
oikean puomiosan leveyttä.
|
| Reset Defaults (Oletusasetusten
nollaus) |
Tällä voit nollata oletusasetukset. |
| Valikon kohta
|
Kuvaus
|
|---|---|
| Faults (Viat)
|
Faults (Viat) ‑valikossa on lueteltu koneen viimeaikaiset
viat. Lisätietoja Faults (Viat) ‑valikosta ja sen sisältämistä
tiedoista saa huolto-oppaasta tai valtuutetulta Toro-jälleenmyyjältä. |
| Hours (Tunnit)
|
Näyttää kokonaisajan,
jonka kone, moottori ja voimanulosotto ovat olleet käytössä,
sekä ajan, jonka verran konetta on kuljetettu
ja milloin se on huollettava.
|
| Flow Rate (Virtausnopeus) |
Tässä näytetään
nykyinen virtausnopeus. |
| Flow Cal Value (Virtaussäädön
arvo) |
Tässä näytetään
oletetun virtauksen ja säädetyn virtauksen välisen
eron laskentaan sillä hetkellä käytetty kerroin. |
| Speed Cal Value (Nopeussäädön
arvo) |
Tässä näytetään
oletetun nopeuden ja säädetyn nopeuden välisen eron
laskentaan sillä hetkellä käytetty kerroin. |
| Valikon kohta
|
Kuvaus
|
|---|---|
| Pumps (Pumput)
|
Tässä voidaan säätää
pumppujen tulojen, lyhytaikaisen huuhtelun ja ajoitetun huuhtelun
asetuksia. |
| Booms (Puomit)
|
Tässä voidaan tarkastella
puomien tuloja ja lähtöjä.
|
| Throttle Lock (Kaasun lukitus) |
Tässä voidaan tarkastella
kaasun lukituksen tuloja ja lähtöjä.
|
| Engine Run (Moottorin käynti) |
Tässä voidaan tarkastella
moottorin käynnin tuloja ja lähtöjä. |
| Valikon kohta
|
Kuvaus
|
|---|---|
| Malli
|
Näyttää koneen
mallinumeron. |
| SN
|
Näyttää koneen
sarjanumeron. |
| S/W Revision (Ohjelmistoversio) |
Näyttää pääohjaimen
ohjelmiston version. |
| InfoCenter S/W Revision (Tietokeskuksen
ohjelmistoversio) |
Näyttää tietokeskuksen
ohjelmiston version. |
| ICAN Bus (ICAN-väylä) |
Näyttää CAN-väylän. |
.

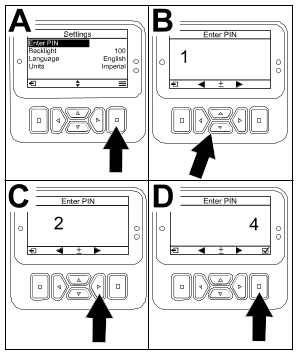

, kunnes oikea ensimmäinen
numero ilmestyy, ja siirtymällä sitten toiseen numeroon
painamalla oikeaa navigointipainiketta
. Toista, kunnes kaikki numerot
on annettu.
.
(Pois).
(Päällä), asettamalla
PIN-koodi ja kääntämällä avain virtalukossa Pysäytys-asentoon ja sitten Käynnissä-asentoon.
| Asetus
|
Oletusarvo
|
| Test Speed (Testinopeus) |
0,0
|
| Hill Assist (Mäkiavustin) |
käytössä |
| Spray Tank Alert (Ruiskutussäiliön
hälytys) |
1 gallona/litra |
| L Boom (Vasen puomi) |
80 tuumaa (203 cm) |
| C Boom (Keskimmäinen puomi) |
60 tuumaa (152 cm) |
| R Boom (Oikea puomi) |
80 tuumaa (203 cm) |
.
voit siirtyä arvoon ±10
(yhdysvaltalaiset yksiköt) tai ±25 (metriset yksiköt).
.
| 200
|
Käynnistys estetty: pumpun
kytkin aktiivinen |
| 201
|
Käynnistys estetty: ei vapaalla |
| 202
|
Käynnistys estetty: ei istuimella |
| 203
|
Käynnistys estetty: kaasupoljin
ei ole kotiasennossa |
| 204
|
Käynnistys estetty: käynnistimen
kytkennän aikakatkaisu |
| 205
|
Seisontajarru on kytketty |
| 206
|
Pumpun käynnistys estetty:
puomi aktiivinen |
| 207
|
Pumpun käynnistys estetty:
moottorin nopeus korkea |
| 208
|
Kaasun/nopeuden lukitsin estetty:
pumppu ei ole aktiivinen |
| 209
|
Kaasun lukitsin estetty: seisontajarru
ei ole kytkettynä |
| 210
|
Nopeuden lukitsin estetty: kuljettaja
ei ole istuimella tai seisontajarru on kytketty
|
| 211
|
Kaasun/nopeuden lukitsin estetty:
kytkin tai käyttöjarru on kytketty
|
| 212
|
Säiliön alhaisen määrän
hälytys |
| 213
|
Huuhtelupumppu on päällä |
| 220
|
Virtausanturin säätö |
| 221
|
Virtausanturin säätö:
täytä säiliö vedellä ja anna täyttömäärä |
| 222
|
Virtausanturin säätö:
kytke pumppu päälle
|
| 223
|
Virtausanturin säätö:
kytke kaikki puomit käyttöön
|
| 224
|
Virtausanturin säätö:
säätö aloitettu
|
| 225
|
Virtausanturin säätö:
säätö valmis |
| 226
|
Virtausanturin säätö:
säätötilasta poistuminen
|
| 231
|
Nopeusanturin säätö |
| 232
|
Nopeusanturin säätö:
täytä puhdasvesisäiliö ja paina Next (Seuraava) |
| 233
|
Nopeusanturin säätö:
täytä ruiskutuslaite puoleenväliin asti vedellä
ja paina Next (Seuraava) |
| 234
|
Nopeusanturin säätö:
anna säätöetäisyys ja paina Next (Seuraava) |
| 235
|
Nopeusanturin säätö:
merkitse annettu etäisyys ja aja se niin, että ruiskutuslaitteen
puomiosat eivät ole käytössä
|
| 236
|
Nopeusanturin säätö:
nopeusanturin säätö käynnissä |
| 237
|
Nopeusanturin säätö:
nopeusanturin säätö valmis
|
| 238
|
Nopeusanturin säätö:
kytke puomit pois käytöstä
|
| 241
|
Säätö ei sallitulla
alueella, käytetään oletusarvoa
|
| Koodi
|
Kuvaus
|
|---|---|
| 1
|
TEC on viallinen
|
| 2
|
Yksi tai useampi TEC:n lähtösulakkeista
(7,5 A) on viallinen |
| 3
|
Päävirtarele tai virtapiirin
johdotus on viallinen |
| 4
|
Latausjärjestelmä tai
virtapiirin johdotus on viallinen
|
| 5
|
Käynnistysrele tai virtapiirin
johdotus on viallinen |
| 6
|
Estorelepiiri on viallinen |
| 7
|
Ruiskutuspumpun kytkin tai virtapiirin
johdotus on viallinen |
| 8
|
Ruiskutuspumpun merkkivalo tai
virtapiirin johdotus on viallinen
|
| 9
|
Kaasun lukitus tai virtapiirin
johdotus on viallinen |
| 10
|
Kaasun lukituksen ilmaisin tai
virtapiirin johdotus on viallinen
|
| 11
|
Puomien pääventtiilin
ohjain tai virtapiirin johdotus on viallinen
|
| 12
|
Huuhtelupumpun rele, lisävarusteena
saatava huuhtelupumppu tai virtapiirin johdotus on viallinen |
| 13
|
Jarrun pitosolenoidi tai virtapiirin
johdotus on viallinen |
| 14
|
TEC ei tunnista tietokeskuksen
ohjelmistoa |
| 15
|
Jarrun painekytkin tai virtapiirin
johdotus on viallinen (virtapiiri on suljettu, vaikka jarrupoljin
olisi vapautettu) |
| 16
|
Käyttöjarrun tai kaasun
kotiasennon anturi tai virtapiirin johdotus on viallinen (virtapiiri
on avoin, vaikka jarru tai kaasupoljin
olisi vapautettu) |
| 17
|
Käynnistimen aikakatkaisu
(käynnistintä on käytetty yli 30 sekunnin ajan) |
| Tulot
|
Lähdöt
|
|---|---|
| Pumpun kytkin
|
Pääpumppu |
| Hetkellinen huuhtelu |
Huuhtelupumppu
|
| Ajoitettu huuhtelu |
|
| Kaasun kotiasento |
|
| Ajastin
|
| Tulot
|
Lähdöt
|
|---|---|
| Vasen puomi
|
Pääpuomi |
| Keskipuomi
|
|
| Oikea puomi
|
|
| Pääpuomi |
| Tulot
|
Lähdöt
|
|---|---|
| Avain Käynnistys-asennossa |
Käynti OK
|
| Avain Käynnissä-asennossa |
Moottorin teho
|
| Vapaa
|
|
| Istuin tai seisontajarru |
|
| Pumppu pois päältä |
| Tulot
|
Lähdöt
|
|---|---|
| Kaasun/käyntinopeuden lukituskytkin |
Kaasun/nopeuden lukitus |
| Vapaa
|
|
| Seisontajarru
|
|
| Pääpumppu |
|
| Kytkin pois käytöstä |
