Tosaerba rotante Groundsmaster® 4500-D o 4700-D

Spostate la leva di regolazione del sedile sul lato del sedile verso l'esterno, fate scorrere il sedile alla posizione desiderata e rilasciate la leva per bloccare il sedile in posizione (Figura 14).

Figura 14

1. Indicatore del peso
2. Leva di regolazione del peso
3. Leva di regolazione del sedile
4. Leva di regolazione dello schienale
5. Manopola di regolazione dei braccioli

Ruotate la manopola per regolare l'inclinazione del bracciolo (Figura 14).

Spostate la leva per regolare l'inclinazione dello schienale (Figura 14).

L’indicatore del peso indica quando il sedile è regolato secondo il peso dell'operatore (Figura 14). Regolate l'altezza posizionando la sospensione all'interno dei parametri della zona verde.

Usate questa leva per regolare il sedile in base al vostro peso (Figura 14). Tirate la leva verso l’alto per aumentare la pressione dell'aria e spingete la leva verso il basso per diminuire la pressione dell'aria. La regolazione corretta si ottiene quando l'indicatore del peso è nella zona verde.

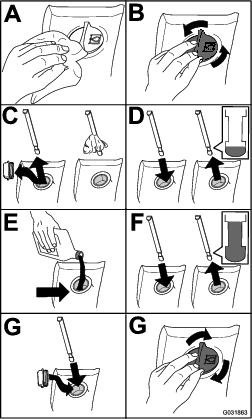

Prima di avviare il motore e di utilizzare la macchina, controllate il livello dell'olio nella coppa; vedere Controllo del livello dell'olio motore.

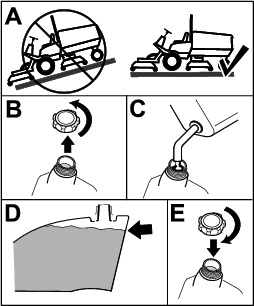

Prima di avviare il motore e di utilizzare la macchina, controllate l'impianto di raffreddamento; vedere Verifica dell'impianto di raffreddamento.

Prima di avviare il motore e di utilizzare la macchina, controllate l'impianto idraulico; vedere Controllo del livello del fluido idraulico.

Spurgate l'acqua e altre sostanze contaminanti dal separatore di condensa; fate riferimento a Spurgo della condensa dal separatore di condensa/carburante.

Controllate l'assale posteriore e la relativa scatola ingranaggi per escludere la presenza di perdite; fate riferimento a Controllo dell'assale posteriore e della scatola ingranaggi per escludere la presenza di perdite.

La pressione giusta dell'aria negli pneumatici è di 1,38 bar.

Important: Per garantire un'ottima qualità di taglio e le prestazioni previste per questa macchina, mantenete la pressione raccomandata in tutti gli pneumatici. Non usate una insufficiente pressione di gonfiaggio degli pneumatici.Verificate la pressione dell'aria in tutti gli pneumatici prima di utilizzare la macchina.

Figura 17

Serrate i dadi ad alette delle ruote a 115–136 N∙m secondo l'ordine illustrato nella Figura 18 e nella Figura 19.

Figura 18

Ruote anteriori

Figura 19

Ruote posteriori

Important: Tenete sempre la cintura di sicurezza allacciata quando il roll bar è alzato e bloccato. Non allacciate la cintura di sicurezza se il roll bar è abbassato.

Abbassamento del roll bar

Important: Abbassate il roll bar soltanto se necessario.

Important: Accertatevi che il sedile sia fissato mediante l'apposito fermo.

Figura 20

Sollevamento del roll bar

Figura 21

Important: Gli apparati di taglio rotativi spesso falciano a un'altezza di circa 6 mm inferiore a quella di un apparato di taglio a cilindri con la stessa impostazione di riferimento. Può essere necessario impostare la misura di riferimento degli apparati di taglio rotativi a 6 mm al di sopra di quella degli apparati di taglio a cilindri per la stessa zona.

Important: Grazie alla possibilità di staccare l'apparato di taglio dalla macchina è molto più facile accedere agli apparati posteriori.

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate l’apparato di taglio a terra, spegnete il motore e togliete la chiave.

2. Allentate il bullone che fissa ogni staffa dell'altezza di taglio alla relativa piastra (lati anteriore e laterali), come illustrato nella Figura 22.

3. Rimuovete i bulloni iniziando da quello dell'elemento di regolazione anteriore.



   Figura 22

   1. Staffa dell'altezza di taglio
   2. Piastra dell'altezza di taglio
   3. Distanziale

4. Supportate l’alloggiamento e togliete il distanziale (Figura 22).

5. Spostate l’alloggiamento all’altezza di taglio opportuna e montate il distanziale nel foro e nella scanalatura dell’altezza di taglio prescelta (Figura 23).



   Figura 23

6. Posizionate la piastra forata in linea con il distanziale.

7. Montate il bullone serrandolo a mano.

8. Ripetete i passi da 4 a 7 per regolare ciascun lato.

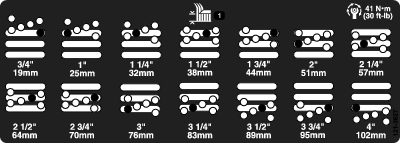

9. Serrate tutti e 3 i bulloni a 41 N∙m. Serrate sempre per primo il bullone anteriore.

   Note: Nel caso di regolazioni di oltre 3,8 cm, per impedire il grippaggio è talvolta necessario assemblare provvisoriamente l'apparato ad un’altezza intermedia (ad es. variando l'altezza di taglio da 3,1 a 7 cm).

Gli interruttori a interblocchi sono progettati per spegnere la macchina quando vi alzate dal sedile mentre è premuto il pedale di trazione. Tuttavia, potete alzarvi dal sedile mentre il motore è in funzione e il pedale della trazione è in posizione di FOLLE. Benché il motore continui a funzionare quando disinnestate l'interruttore della PDF e rilasciate il pedale della trazione, spegnete il motore prima di alzarvi dal sedile.

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate gli apparati di taglio e girate la chiave in posizione di SPEGNIMENTO.

2. Premete il pedale della trazione e girate la chiave in posizione di ACCENSIONE.

   Note: Se il motore si avvia, il sistema degli interruttori di sicurezza a interblocchi non funziona correttamente. Correggete questo malfunzionamento prima dell'utilizzo della macchina.

3. Girate la chiave in posizione di ACCENSIONE, alzatevi dal sedile e spostate l'interruttore della PDF in posizione di ACCENSIONE.

   Note: La PDF non deve innestarsi. Se la PDF si innesta, il sistema degli interruttori di sicurezza a interblocchi non funziona correttamente. Correggete questo malfunzionamento prima dell'utilizzo della macchina.

4. Inserite il freno di stazionamento, girate la chiave in posizione di ACCENSIONE e spostate il pedale di trazione dalla posizione di FOLLE.

   Note: L'InfoCenter visualizza “trazione negata” e la macchina non si muove. Se la macchina invece si muove, c'è un malfunzionamento nel sistema del microinterruttore di sicurezza. Correggete questo malfunzionamento prima dell'utilizzo della macchina.

Note: Abbassate gli apparati di taglio su una sezione pulita di tappeto erboso o una superficie rigida per evitare di sollevare polvere e detriti.

Per verificare questo tempo di arresto, sedetevi sul sedile e disinnestate la PDF. Ascoltate per sentire il rumore delle lame rotanti e registrate il tempo che occorre perché le lame si arrestino completamente. Se sono necessari più di 7 secondi, regolate la valvola del freno. Contattate il vostro distributore Toro autorizzato per ricevere assistenza nell'effettuare questa regolazione.

Il display mostra i dati relativi alla macchina, come lo stato operativo, le varie diagnostiche e altre informazioni sulla macchina stessa. Sul display sono presenti varie schermate. In qualsiasi momento potete passare da una schermata all'altra premendo uno dei pulsanti del display e selezionando la freccia di direzione appropriata.

Figura 24

1. Spia luminosa
2. Sensore luminosità display
3. Pulsante di navigazione: su
4. Pulsante indietro/esci
5. Pulsante di navigazione: riduci/sinistra
6. Pulsante di navigazione: giù
7. Pulsante di navigazione: aumenta/destra
8. Pulsante invia/seleziona

Note: Lo scopo di ogni pulsante può variare a seconda della necessità del momento. Ogni pulsante è contrassegnato con un'icona che ne visualizza la funzione corrente.

Descrizione icone InfoCenter

	Contaore
	Impostazioni di arresto pedale virtuale
	L'operatore deve essere seduto alla guida
	Il freno di stazionamento è inserito
	Temperatura del refrigerante motore (°C o °F)
	Trazione o pedale di comando della trazione
	Il comando elettronico della velocità è inserito
	Richiesta di rigenerazione di ripristino/stand by
	Richiesta di rigenerazione parcheggiata o di recupero
	È in corso una rigenerazione parcheggiata o di recupero
	Temperatura di scarico elevata
	Avaria diagnostica controllo NOx; riportate la macchina all'officina e contattate il vostro distributore Toro autorizzato (versione software U e successive)
	La presa di forza è disabilitata
	La presa di forza è innestata
	Batteria
	Avvertenza
	Attivo
	Inattivo
	Precedente
	Successiva
	Aumento
	Riduzione
	Schermata precedente
	Schermata successiva
	Aumenta valore
	Riduci valore
	Menu
	Scorri in su/giù
	Scorri a sinistra/destra
	Temperatura del fluido idraulico (°C o °F)
	Intervallo di velocità massima (trasferimento)
	Intervallo di velocità minima (falciatura)
	Ventola (inversione della ventola)
	Sollevamento di tutti gli apparati di taglio
	Abbassamento di tutti gli apparati di taglio
	Sollevamento degli apparati di taglio centrali
	Abbassamento degli apparati di taglio centrali
	Sollevamento degli apparati di taglio di sinistra
	Abbassamento degli apparati di taglio di sinistra
	Sollevamento degli apparati di taglio di destra
	Abbassamento degli apparati di taglio di destra
	Bloccato

Accessibile solo inserendo il PIN

Per accedere al sistema di menu InfoCenter, premete il pulsante di accesso ai menu dalla schermata principale. Si passa così al Menu principale. Consultate le tabelle seguenti per un riepilogo delle opzioni disponibili nei menu:

Service – Voce menu	Descrizione
Hours	Riporta il numero totale di ore di funzionamento di macchina, motore e PDF, nonché il numero di ore di trasporto della macchina e la manutenzione prevista.
Counts	Riporta i vari conteggi a cui è stata sottoposta la macchina.
Traction Pedal
Traction Pump
Fan	Indica se la ventola è attiva nei seguenti casi: temperatura motore alta, temperatura olio alta, temperatura motore o circuito idraulico alta e ventola attiva
Fuel Rate	Mostra il tasso di carburante utilizzato.
DPF Regeneration	Opzione di rigenerazione del filtro antiparticolato diesel e sottomenu FAP

Diagnostics - Voce menu	Descrizione
Left Cutting Unit	Fate riferimento al Manuale di manutenzione o al vostro distributore Toro autorizzato per maggiori informazioni sul menu Funzionamento motore e sulle informazioni in esso contenute.
Center Cutting Unit
Right Cutting Unit
Traction
HI/LO Range
PDF
Engine
CAN Statistics

Settings – Voce menu	Descrizione
Enter PIN (inserire PIN)	Consente a una persona autorizzata dalla vostra azienda (sovrintendente/meccanico) e in possesso del codice PIN di accedere ai menu protetti.
Backlight	Imposta la luminosità del display LCD.
Lingua	Imposta la lingua usata nell'InfoCenter*.
Font Size	Imposta le dimensioni dei caratteri sul display.
Units	Imposta le unità di misura usate nell'InfoCenter (sistema metrico o anglosassone).
Menu protetti	Consente a una persona autorizzata dalla vostra azienda e in possesso del codice PIN di accedere ai menu protetti
Impostazioni di protezione	Consente di modificare le impostazioni protette.

Note: Il menu Machine Settings (Impostazioni della macchina) viene visualizzato solo dopo l'inserimento del PIN.

Machine Settings – Voce menu	Descrizione
Mow Speed	Controlla la velocità massima di lavoro (range inferiore)
Trans. Speed	Controlla la velocità massima di trasferimento (range superiore)
Smart Power	Accensione/spegnimento di Smart Power
Counterbalance	Controlla la quantità di contrappeso applicata agli apparati di taglio
Turnaround	Attivazione/disattivazione della modalità di manovra
Acceleration	Le impostazioni minima, media e massima controllano la rapidità di reazione della velocità di trazione quando spostate il pedale della trazione.

Impostazioni protette nei menu Protected – Accessibili solo inserendo il PIN

Informazioni – Voce menu	Descrizione
Model	Elenca il numero di modello della macchina.
SN	Elenca il numero di serie della macchina.
Machine Controller Revision	Elenca la revisione software del controller master.
S/W Revision	Elenca la versione software del controller principale.
InfoCenter Revision	Riporta la versione software dell'InfoCenter
Secondary software	Mostra il numero di catalogo e la revisione del controller degli apparati di taglio per il modello Groundsmaster 4700.
Stage V	Riporta la dicitura "Sì" o "No" a seconda del motore.

Ci sono impostazioni di configurazione operative che sono regolabili all’interno del menu SETTINGS (IMPOSTAZIONI) dell’InfoCenter. Per bloccare queste impostazioni, utilizzate il PROTECTED MENU (MENU PROTETTO).

Note: Al momento della consegna, la password iniziale è programmata dal distributore.

Note: Per questioni di comodità operativa potete decidere di eseguire una rigenerazione parcheggiata prima che il carico di fuliggine raggiunga il 100%, purché il motore sia stato in funzione per oltre 50 ore dall'ultima rigenerazione di ripristino, parcheggiata o di recupero andata a buon fine.

Utilizzate il menu Technician (Tecnico) per visualizzare lo stato attuale del controllo di rigenerazione del motore e il livello di fuliggine attuale.

1. Nel menu SETTINGS (IMPOSTAZIONI), scorrete fino alla voce DPF REGENERATION (RIGENERAZIONE DEL DPF) e premete il pulsante seleziona.

2. Nel menu DPF REGENERATION (RIGENERAZIONE DEL DPF), scorrete fino alla voce TECHNICIAN (TECNICO) e premete il pulsante seleziona.



   Figura 27

Figura 28

1. Spia diagnostica

• Rossa lampeggiante: guasto presente

• Rossa fissa: avviso presente

• Blu fissa: messaggi di taratura/dialogo

• Verde fissa: funzionamento normale

La macchina mostra delle velocità di trazione stimate secondo valori percentuali.

La velocità viene mostrata con un valore che va dal 10 al 100% per le schermate di comando elettronico della trazione e dell'arresto del pedale virtuale, e con un valore che va dal 30 al 100% nel menu MACHINE SETTINGS (IMPOSTAZIONI MACCHINA).

Quando avviate la macchina a basse temperature, la modalità riscaldamento limita il regime del motore tenendolo alla minima inferiore per un breve periodo di tempo dopo l'avvio del motore, impedendo potenziali danni ai componenti dati dall'uso della macchina mentre l'olio è freddo.

L'attivazione della modalità riscaldamento è indicata dalla presenza di un'icona a forma di fiocco di neve sullo schermo dell'InfoCenter. Non utilizzate la macchina fino a quando non è terminato il periodo di riscaldamento.

• Questa macchina è dotata di acceleratore in stile automobilistico controllato dal pedale della trazione.

• Questa macchina non è dotata di un interruttore dell'acceleratore o di una leva dell'acceleratore separati.

• Quando togliete il piede dal pedale della trazione, la macchina frena dinamicamente fino ad arrestarsi.

• I comandi a pedale sono ottimizzati per fornire una risposta reattiva ma stabile, consentendovi di mantenere un controllo uniforme su terreno accidentato e, al contempo, una frenata rapida e fluida.

• Durante il trasferimento, il pedale della trazione funzionerà come in un'auto e cambierà il regime del motore e della trazione a seconda della posizione del pedale della trazione.

• Durante la tosatura, il regime del motore verrà automaticamente aumentato al minimo superiore.

• Se il motore si trova alla minima inferiore, l'esecuzione di una funzione come il sollevamento degli apparati di taglio o la pressione del pedale di trazione aumenta il regime del motore a una velocità operativa minima, fornendo potenza sufficiente ad eseguire la funzione in modo efficiente.

• Limitate la durata del minimo della macchina come raccomandato per la rigenerazione del filtro antiparticolato diesel (FAP). Spegnete la macchina per evitare una durata prolungata del minimo.

• Le velocità massime impostate nelle impostazioni del menu protetto da PIN sono definite dal supervisore per limitare la velocità massima di trazione della macchina.

• Le velocità di utilizzo del pedale di trazione, comando elettronico della velocità e arresto a pedale sono tutte limitate dalle velocità massime impostate nel menu protetto da PIN.

• Quando avviate il motore e la temperatura del fluido idraulico è bassa, il regime del motore aumenta automaticamente per ottimizzare il funzionamento e riscaldare la macchina. Il regime del motore torna automaticamente al minimo inferiore quando la temperatura del fluido idraulico torna al normale intervallo operativo.

• In normali condizioni operative, questa macchina è intesa per il funzionamento in posizione H/L AUTO sull'interruttore del range di velocità (Figura 29). Questa posizione consente alla macchina di commutare automaticamente tra i range di velocità minima e massima, a seconda del fatto che la macchina sia utilizzata per la tosatura o il trasferimento.

• Quando si seleziona la posizione MINIMA nell'interruttore del range di velocità (Figura 29), la macchina funzionerà sempre all'intervallo di velocità minima. Tale impostazione è preferibile per il funzionamento in un'officina, per carico o scarico da un rimorchio, per la salita lungo pendenze ripide o per qualsiasi altra operazione in cui non si desiderano le velocità di trazione superiori del range di velocità massima.

• Se vi imbattete in un ostacolo, sollevate gli apparati di taglio per tosarvi attorno.

• Quando trasferite la macchina tra zone di lavoro, attivate il range AUTO HI/LOW, spegnete la PDF e sollevate gli apparati di taglio alla posizione massima. Questo fa sì che il pedale della trazione funzioni come in un'auto.

• Guidate sempre lentamente in zone accidentate.

Questa macchina è dotata di 2 intervalli della velocità di trazione: minima e massima. L'interruttore dell'intervallo di velocità consente di selezionare le seguenti posizioni (Figura 29):

• Intervallo di massima/minima automatica:

  La selezione della posizione H/L AUTO permette alla macchina di selezionare automaticamente gli intervalli di velocità minima e massima. La posizione H/L AUTO è comparabile alla selezione di D (drive) nella vostra auto con trasmissione automatica.

  Note: Per evitare potenziali danni al tappeto erboso, la macchina cambierà tra l'intervallo di minima e massima solo quando il pedale della trazione è in posizione di FOLLE e le ruote hanno cessato il movimento.

  Note: Gli apparati di taglio non possono essere abbassati dalla posizione di trasferimento mentre guidate la macchina nell'intervallo di velocità massima.

  • Quando si seleziona la posizione H/L AUTO e gli apparati di taglio vengono abbassati per la tosatura, l'intervallo di velocità è limitato all'intervallo di velocità minima.

  • Per passare al range di velocità massima, selezionate la posizione H/L AUTO nell'interruttore dell'intervallo di velocità, disinnestate la PDF e sollevate completamente gli apparati di taglio.

  • Quando viene selezionata la posizione H/L AUTO, la macchina commuta automaticamente tra gli intervalli di trazione massima e minima in base alla posizione degli apparati di taglio e/o alla posizione dell'interruttore della PDF.

• Intervallo di minima:

  La selezione della posizione di MINIMA sull'interruttore mantiene la macchina nell'intervallo di velocità minima in ogni momento. La posizione di MINIMA è comparabile alla selezione di 2, 1 O L nella vostra auto con trasmissione automatica.

  • Quando si seleziona la posizione di MINIMA, la macchina funziona solo nell'intervallo di minima.

  • Utilizzate la posizione di MINIMA durante il carico della macchina su un rimorchio o lo spostamento in aree ristrette come un'officina.



  Figura 29

  Interruttore dell'intervallo di velocità

  1. Posizione H/L AUTO
  2. Posizione di MINIMA

Questo pedale controlla la velocità in marcia avanti e retromarcia della macchina e la frenata dinamica quando si ritorna in folle.

• Il pedale della trazione è un acceleratore in stile automobilistico: il regime del motore e la velocità della macchina rispondono al movimento del pedale.

• Durante il trasferimento, il pedale della trazione funzionerà come in un’auto e cambierà il regime del motore e della trazione a seconda della posizione del pedale della trazione.

• Durante la tosatura, il motore aumenta automaticamente la velocità al minimo superiore per ottimizzare le prestazioni di tosatura e il pedale di trazione controlla solo la velocità di trazione.

• Più lontano si spinge il pedale in marcia avanti o in retromarcia, più veloce sarà il movimento della macchina.

• Per controllare la macchina fino a un arresto uniforme durante il trasferimento o la tosatura, utilizzate il piede per riportare il pedale della trazione in folle alla velocità desiderata.

• Per innestare la massima frenata, togliete il piede dal pedale della trazione, lasciando che torni in folle. La macchina frenerà dinamicamente fino ad arrestarsi.

Questo sistema di trazione vi consente di personalizzare le impostazioni di accelerazione in base al comfort dell’operatore e alle condizioni del campo. Fate riferimento a Descrizione della modalità di accelerazione per la modifica delle impostazioni.

Figura 30

1. Pedale della trazione

La funzionalità arresto del pedale virtuale consente di impostare i limiti massimi temporanei della velocità di trazione sia per l'intervallo di falciatura sia per quello di trasferimento.

Per accedere a questa funzionalità, utilizzate il pulsante di spostamento su o giù dell'InfoCenter dal menu principale (Figura 31).

• Utilizzate l'arresto del pedale virtuale per regolare la velocità di trazione massima secondo le vostre preferenze o l'applicazione specifica.

• Non è possibile impostare un limite di velocità dell'arresto del pedale virtuale superiore alla velocità di trazione massima protetta impostata dal supervisore.

• L'arresto del pedale virtuale è un'impostazione temporanea. Questa funzionalità torna alle impostazioni di velocità del supervisore quando la chiave viene spostata in posizione di SPEGNIMENTO.

• Quando la velocità di trazione viene modificata dal supervisore nelle impostazioni del menu protetto o da voi tramite l'arresto del pedale virtuale, il pedale di comando della trazione viene automaticamente riprogrammato in modo che utilizzi l'intera corsa del pedale tra la posizione di folle e la nuova velocità massima impostata.

• Impostare una velocità di trazione massima inferiore vi consente di controllare con precisione il sistema di trazione.



  Figura 31

  1. Indica la velocità massima di trazione (arresto pedale)
  2. Questa velocità è bloccata nel menu protetto da PIN.

Important: In situazioni di frenata di emergenza, togliete il piede dal pedale della trazione, quindi premete i pedali del freno.

Solo nell'intervallo di velocità minima potete utilizzare i freni singolarmente per sterzare o migliorare la trazione. Effettuate quanto segue durante l’utilizzo individuale dei freni:

• Scollegate il fermo di bloccaggio dei pedali (Figura 32).

• Per la sterzata assistita, premete il pedale del freno corrispondente al lato di sterzata. Questo consente un raggio di sterzata più stretto.

  Note: Usate i singoli freni con attenzione, in particolare su erba morbida o bagnata, poiché potreste strappare accidentalmente il manto erboso.

• Per la trazione assistita, applicate una leggera pressione al pedale del freno corrispondente allo pneumatico anteriore che slitta. Ad esempio, in alcune condizioni di pendenza, la ruota a monte slitta e perde di trazione. Se questa situazione dovesse verificarsi, premete il pedale del freno a monte gradualmente e in modo intermittente, fino a quando la ruota a monte non smette di slittare. Questa azione aumenta la trazione sulla ruota a valle.

Figura 32

1. Pedale sinistro del freno
2. Fermo di bloccaggio dei pedali
3. Pedale del freno di stazionamento
4. Pedale destro del freno

Questa impostazione determina la rapidità con cui la macchina cambia velocità di trazione e influisce sulla decelerazione della macchina nell'intervallo di velocità minima. Accedete ai menu protetti nell'InfoCenter per cambiare la modalità di accelerazione. La modalità di accelerazione presenta le 3 seguenti posizioni:

• Minima – accelerazione e decelerazione inferiore

• Media – accelerazione e decelerazione media

• Massima – accelerazione e decelerazione superiore

La modalità manovra consente di sollevare con una sola, comoda azione, gli apparati di taglio al di sopra del tappeto erboso, arrestando temporaneamente le lame: in tal modo vi potete concentrare sulla guida della macchina alla fine di una passata di falciatura oppure per aggirare eventuali ostacoli.

Note: La modalità manovra è una caratteristica delle impostazioni protette.

• Quando la modalità manovra è impostata su ON (attivata) potete spingere temporaneamente indietro il comando di sollevamento (Figura 11) per sollevare automaticamente tutti gli apparati di taglio dalla posizione di fluttuazione a un'altezza predefinita, disinnestando automaticamente la PDF. Per riprendere la falciatura, spingete avanti il comando di sollevamento. Tutti gli apparati di taglio si abbassano e la PDF entra di nuovo in funzione.

• Quando la modalità manovra è impostata su OFF (disattivata), potete sollevare manualmente gli apparati di taglio dalla posizione di fluttuazione spingendo indietro e mantenendo in tale posizione tutti i comandi di sollevamento, fino a quando gli apparati di taglio non raggiungono l’altezza desiderata. Per le macchine Groundsmaster 4700, premete tutti e 3 i comandi di sollevamento per sollevare tutti e 7 gli apparati di taglio (Figura 11). La PDF non si disinnesta fino a quando gli apparati di taglio non raggiungono la stessa altezza predefinita raggiunta dagli apparati quando la modalità manovra è impostata su ON.

Note: La modalità manovra è ON (attivata) come predefinita.

Il sistema di contrappeso mantiene la contropressione idraulica sui cilindri di sollevamento dell’apparato di taglio. Il sistema di contrappeso monitora la pressione di trazione in tempo reale, modificando dinamicamente la contropressione del cilindro di sollevamento per ottimizzare la capacità di trazione e l’aspetto dopo il taglio. La pressione del contrappeso è stata impostata in stabilimento per garantire l'equilibrio ottimale tra aspetto dopo il taglio e capacità di trazione nella maggiore parte delle condizioni del tappeto erboso. La riduzione del contrappeso impostato può migliorare la stabilità dell’apparato di taglio, ma ridurre la capacità di trazione. L'aumento dell'impostazione del contrappeso può aumentare la capacità di trazione, ma potrebbe comportare difetti nell'aspetto finale dopo il taglio; fate riferimento a Impostazione del contrappeso.

I comandi delle impostazioni personalizzabili di contrappeso sono i seguenti:

• Minima – la quantità massima di peso sugli apparati di taglio e il peso minimo sulle ruote di trasmissione

• Media – peso medio sugli apparati di taglio e sulle ruote di trasmissione

• Massima – la quantità minima di peso sugli apparati di taglio e il peso massimo sulle ruote di trasmissione della macchina

Con Smart Power l'operatore non dovrà servirsi dell'udito per capire se il motore è sotto sforzo. Lo Smart Power impedisce al motore di impantanarsi in condizioni di manto erboso denso controllando automaticamente la velocità della macchina e ottimizzando le prestazioni di taglio.

Note: La funzionalità Smart Power è ON (attivata) come predefinita.

Important: Spurgate l'impianto del carburante se si verifica una delle seguenti situazioni:

• Il motore si è spento a causa dell'esaurimento del carburante.

• È stato eseguito un intervento di manutenzione sui componenti dell’impianto di alimentazione.

1. Togliete il piede dal pedale della trazione e assicuratevi che il pedale sia in FOLLE. Verificate che il freno di stazionamento sia inserito.

2. Girate la chiave in posizione di FUNZIONAMENTO. La spia della candela a incandescenza dovrebbe illuminarsi.

3. Quando l'intensità della spia della candela a incandescenza si affievolisce, girate la chiave in posizione di AVVIAMENTO.

   Important: Non fate girare il motorino di avviamento per più di 15 secondi per volta perché può danneggiarsi. Se il motore non si avvia dopo 15 secondi, girate la chiave in posizione di SPEGNIMENTO, controllate la posizione dei comandi e le procedure, attendete altri 15 secondi e ripetete la procedura di avviamento.

4. Rilasciate immediatamente la chiave quando il motore si avvia e lasciate che torni in posizione di FUNZIONAMENTO.

   Se la temperatura è inferiore a -7 °C, è possibile azionare il motorino d'avviamento per 30 secondi seguiti da 60 secondi in posizione di spegnimento per due tentativi.

   Important: Spegnete il motore e attendete che si raffreddi prima di controllare l'assenza di perdite d'olio, componenti allentati o altri malfunzionamenti.

Important: Al termine di un'operazione a pieno carico, lasciate girare il motore al minimo per cinque minuti prima di spegnerlo. Ciò consente al turbocompressore di raffreddarsi prima di spegnere il motore. La mancata osservanza di questa istruzione può causare l’avaria prematura del turbocompressore.

Note: Abbassate gli apparati di taglio al suolo ogni volta che parcheggiate la macchina, per scaricare il carico idraulico dal sistema, impedendo l'usura delle parti del sistema e l'abbassamento accidentale degli apparati stessi.

1. Spostate l’interruttore PDF in posizione di SPEGNIMENTO.

2. Inserite il freno di stazionamento.

3. Ruotate la chiave di accensione in posizione di SPEGNIMENTO.

4. Togliete la chiave per evitare l'avviamento accidentale del motore.

Note: Il taglio dell'erba a una frequenza che carica il motore promuove la rigenerazione FAP.

1. Disinnestate il freno e la PDF e sollevate gli apparati di taglio.

2. Selezionate la posizione H/L AUTO o MINIMA con l'interruttore dell'intervallo di velocità. Fate riferimento a Utilizzo dell'interruttore dell'intervallo di velocità massima e minima.

   Note: Quando si seleziona la posizione H/L AUTO e gli apparati di taglio sono sollevati, la macchina selezionerà automaticamente l'intervallo di velocità massima.

3. Utilizzando il pedale della trazione come un pedale dell'acceleratore su un'auto, guidate la macchina sul sito di lavoro.

4. Allineate la macchina all'esterno dell'area di taglio per la prima passata di taglio.

5. Abbassate gli apparati di taglio con l'interruttore o gli interruttori a bilanciere.

6. Premete l'interruttore di sollevamento (GM4500) o l'interruttore di sollevamento centrale (GM4700) indietro per sollevare gli apparati di taglio in posizione di manovra.

   Note: La posizione di manovra è disponibile solo se attivata nei menu protetti nell'InfoCenter. Premendo l'interruttore a bilanciere senza tenerlo premuto si sollevano gli apparati di taglio alla posizione di manovra e si arresta la rotazione delle lame fino a quando gli apparati di taglio non vengono abbassati.

7. Tirate l'interruttore della PDF per innestare gli apparati di taglio.

   Note: Il regime del motore aumenta automaticamente al minimo superiore quando si abbassano gli apparati di taglio e si attiva l'interruttore della PDF.

8. Utilizzando il pedale della trazione, avvicinatevi all'area di tosatura lentamente e abbassate gli apparati di taglio con l'interruttore a bilanciere una volta che gli apparati di taglio anteriori non si trovano sull'area di tosatura.

   Note: Fate pratica per garantire che gli apparati di taglio non si abbassino precocemente o tosino un'area indesiderata.

9. Iniziate a tosare l'area.

10. Quando completate la passata di tosatura, premete l'interruttore di sollevamento (GM4500) o l'interruttore di sollevamento centrale (GM4700) indietro per sollevare gli apparati di taglio in posizione di manovra.

11. Curvate seguendo una traiettoria approssimativamente a forma di goccia per allinearvi per la passata successiva.

12. Premete l'interruttore di sollevamento (GM4500) o l'interruttore di sollevamento centrale (GM4700) verso il basso per abbassare automaticamente gli apparati di taglio dalla posizione di manovra e continuare a tosare.

Il filtro antiparticolato (DPF) rimuove la fuliggine dal gas di scarico del motore.

Il processo di rigenerazione del DPF utilizza il calore proveniente dallo scarico del motore che viene amplificato dal catalizzatore per ridurre la fuliggine accumulata in cenere.

Per mantenere pulito il DPF occorre tenere a mente quanto segue.

• Fate girare il motore al regime massimo tutte le volte che è possibile per favorire l'autopulizia del DPF.

• Utilizzate olio motore appropriato.

• Riducete il più possibile la quantità di tempo con il motore al minimo.

• Utilizzate solo diesel con bassissimo tenore di zolfo.

Azionate la vostra macchina e manutenetela tenendo presente la funzione del DPF. Il motore sotto carico produce in genere una temperatura di scarico idonea alla rigenerazione del DPF.

Important: Riducete il più possibile la quantità di tempo con il motore al minimo, oppure azionate il motore a basso regime per contribuire a ridurre l'accumulo di fuliggine nel DPF.

Interpretazione delle icone relative alla rigenerazione

Icona	Definizione delle icone
	• Icona Rigenerazione parcheggiata o di recupero: la rigenerazione è necessaria.
	• Eseguite immediatamente la rigenerazione.
	• La rigenerazione è stata riconosciuta e la richiesta è in elaborazione.
	• La rigenerazione è in corso e la temperatura di scarico è elevata.
	• Avaria del sistema di controllo NOx; la macchina necessita di assistenza.

Tipi di rigenerazione del filtro antiparticolato diesel

Tipi di rigenerazione del filtro antiparticolato eseguiti durante il funzionamento della macchina:

Tipo di rigenerazione	Condizioni che causano la rigenerazione del FAP	Descrizione del funzionamento del DPF
Passivo	Si verifica durante il normale funzionamento della macchina ad alto regime del motore o ad alto carico del motore	• L'InfoCenter non visualizza un'icona indicante la rigenerazione passiva.
		• Durante la rigenerazione passiva, il FAP tratta gas di scarico con temperatura elevata, ossidando le emissioni nocive e bruciando la fuliggine in cenere.
Assistito	Si verifica a causa del basso regime del motore, basso carico del motore o quando il computer rileva la crescente ostruzione del FAP da parte della fuliggine	• L'InfoCenter non visualizza un'icona indicante la rigenerazione assistita.
		• Durante la rigenerazione assistita, il computer del motore regola le impostazioni del motore al fine di aumentare la temperatura di scarico.
Ripristino	Ha luogo ogni 100 ore	• Quando nell'InfoCenter viene visualizzata l'icona della temperatura di scarico elevata , è in corso una rigenerazione.
	Ha luogo anche quando a fronte di un normale funzionamento del motore la quantità di fuliggine accumulata supera quella consentita all'interno del filtro.
		• Durante la rigenerazione di recupero, il computer del motore mantiene elevati i giri del motore per garantire la rigenerazione del filtro.

Tipi di rigenerazione del filtro antiparticolato che richiedono il parcheggio della macchina:

Tipo di rigenerazione	Condizioni che causano la rigenerazione del FAP	Descrizione del funzionamento del DPF
Parcheggiata	Ha luogo perché il computer stabilisce che la pulizia automatica del DPF è insufficiente.	• Quando viene visualizzata l'icona della rigenerazione di ripristino in stand by o della rigenerazione parcheggiata o di recupero è necessario procedere alla rigenerazione.
	Ha luogo anche perché avviate una rigenerazione parcheggiata.
	Può aver luogo perché è stata avviata l'inibizione della rigenerazione che ha disattivato la pulizia automatica del DPF	• Effettuate la rigenerazione parcheggiata appena possibile per evitare la necessità di una rigenerazione di recupero.
	Potrebbe essere dovuta all'uso di un carburante o un olio motore non corretti	• Il completamento di una rigenerazione parcheggiata richiede da 30 a 60 minuti.
		• Il serbatoio deve contenere almeno 1/4 di carburante.
		• Dovete parcheggiare la macchina per effettuare una rigenerazione parcheggiata.
Recupero	Ha luogo perché la richiesta di rigenerazione parcheggiata è stata ignorata, consentendo al DPF di raggiungere un punto critico di intasamento.	• Quando viene visualizzata l'icona della rigenerazione di ripristino in stand by o della rigenerazione parcheggiata o di recupero , è necessario procedere alla rigenerazione di recupero.
		• Il completamento di una rigenerazione di recupero richiede fino a 3 ore.
		• La macchina deve avere almeno ½ serbatoio di carburante.
		• Dovete parcheggiare la macchina per effettuare una rigenerazione di recupero.

La ventola di raffreddamento del motore è normalmente controllata dalla macchina. La macchina ha la capacità di invertire la ventola per soffiare via i detriti dalla griglia posteriore. In normali condizioni operative, la macchina controlla la velocità e la direzione della ventola in base alla temperatura del refrigerante e del fluido idraulico e la ventola inverte automaticamente la direzione per soffiare via i detriti dalla griglia posteriore.

Potete invertire manualmente la ventola premendo i 2 pulsanti esterni o i 2 pulsanti interni destro e sinistro dell'InfoCenter (Figura 38) per 2 secondi: la ventola completa un ciclo inverso inizializzato manualmente. Invertite la ventola quando la griglia posteriore è ostruita o prima di portare la macchina in officina o in una zona di rimessaggio.

Figura 38

1. Pulsanti esterni
2. Pulsanti interni destro e sinistro

Utilizzate i cordini di rimessaggio degli apparati di taglio per evitare che gli apparati di taglio anteriori esterni si abbassino quando la macchina è parcheggiata in rimessa durante la notte o quando non viene utilizzata per un tempo prolungato. Potete utilizzare i cordini di rimessaggio degli apparati di taglio anche per evitare che gli apparati di taglio si abbassino mentre la macchina viene trasferita da un’area di tosatura a un’altra.

Figura 39

Riporre i cordini

Note: Riponete i cordini quando non li utilizzate.

1. Assicuratevi che la PDF sia disinnestata.

2. Parcheggiate la macchina su terreno pianeggiante.

3. Inserite il freno di stazionamento.

4. Con gli apparati di taglio abbassati, infilate l’occhiello del cordino nella fessura presente nella piastra di rinforzo del supporto del rullo (Figura 41).

Figura 41

1. Fessura nella piastra di supporto (supporto del rullo)
2. Occhiello del cordino

Utilizzate i 2 fermi di trasferimento posteriori per gli apparati di taglio n. 6 e 7 (Figura 15) quando spostate la macchina su lunghe distanze, terreno accidentato, durante il trasferimento o il rimessaggio della macchina.

Figura 42

• Togliete la chiave e interrompete l’erogazione di carburante (se in dotazione) prima di rimessare o trainare la macchina.

• Prestate la massima attenzione durante il carico e lo scarico della macchina da un rimorchio o da un autocarro.

• Utilizzate rampe a tutta larghezza per caricare la macchina su un rimorchio o un autocarro.

• Fissate la macchina in sicurezza.

In caso di emergenza, potete spostare la macchina in avanti azionando la funzione di bypass situata nella pompa idraulica a portata variabile e spingendo o trainando la macchina.

Important: Non spingete né trainate la macchina a velocità superiori a 3-4,8 km/h. Se spingete o trainate a velocità maggiore, la trasmissione interna può danneggiarsi.Le valvole di sfogo devono essere aperte ogni volta che spingete o trainate la macchina.

1. Aprite il cofano e individuate le valvole di sfogo (Figura 43) sopra alla pompa, dietro alla cassetta della batteria/al vano portaoggetti.

2. Girate ogni valvola di 3 giri in senso antiorario per aprirla e consentire al fluido di bypassare internamente.

   Note: Non aprite la valvola più di 3 giri. Dal momento che il fluido viene bypassato, potete spostare lentamente la macchina senza danneggiare la trasmissione.



   Figura 43

   1. Valvola di sfogo (2)

3. Spingete o trainate la macchina in avanti.

   Important: Se dovete spingere o trainare la macchina in retromarcia, fate riferimento al Kit di traino in retromarcia (componente n. 136-3620).

4. Dopo aver terminato di spingere o di trainare la macchina, chiudete le valvole di sfogo. Serrate la valvola a 70 N∙m.

Note: Utilizzate cinghie idonee e approvate dal Dipartimento dei trasporti sui 4 angoli per ancorare la macchina.

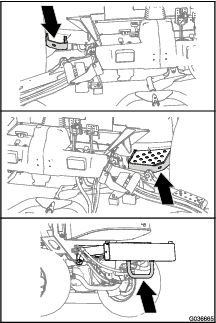

• Su ciascun lato del telaio, accanto alla piattaforma dell'operatore

• Sul paraurti posteriore

Figura 44

Figura 45

Utilizzate i seguenti punti di sollevamento per la macchina:

Parte anteriore della macchina: sul telaio della macchina, davanti ai motori di trasmissione delle ruote (Figura 46)

Important: Non supportate la macchina dai motori di trasmissione delle ruote. Mantenete l'attrezzatura di sollevamento lontano da tubazioni e flessibili idraulici.

Figura 46

Parte posteriore della macchina: al centro dell'assale (Figura 47)

Individuate i cavalletti metallici della capacità specificata su entrambi i lati della scatola degli ingranaggi e sotto l'assale.

Important: Non supportate la macchina dal tirante.

Figura 47

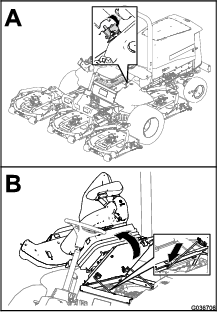

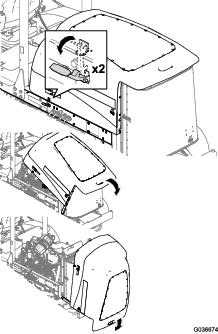

Inclinate il cofano per avere accesso al telaio, come illustrato nella Figura 48.

Figura 48

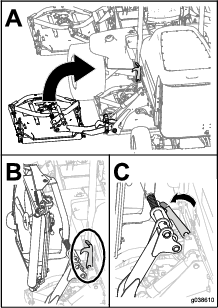

Inclinate il sedile per avere accesso al vano di sollevamento idraulico, come illustrato nella Figura 49.

Figura 49

Specifiche del grasso: grasso n. 2 al litio

Posizione e numero di raccordi per ingrassaggio:

• Cuscinetti orientabili dell'albero del freno (5) come illustrato nella Figura 50



  Figura 50

• Boccole orientabili dell'assale posteriore (2) come illustrato nella Figura 51



  Figura 51

• Giunti a sfera del cilindro di sterzo (2) come illustrato nella Figura 52



  Figura 52

  1. Raccordo superiore sul perno del fuso a snodo

• Giunti a sfera del tirante (2) come illustrato nella Figura 52

• Boccole del perno del fuso a snodo (2) come illustrato nella Figura 52

  Important: Lubrificate il raccordo superiore sul perno del fuso a snodo non più di una volta all'anno (2 pompe).

• Boccole del braccio di sollevamento (1 per apparato di taglio) come illustrato nella Figura 53



  Figura 53

• Boccole del cilindro di sollevamento (2 per apparato di taglio) come illustrato nella Figura 53

• Cuscinetti dell'asse del fusello dell'apparato di taglio (2 per apparato di taglio) come illustrato nella Figura 54

  Note: Potete utilizzare qualsiasi raccordo, in base a quale è più accessibile. Pompate il grasso nel raccordo finché non fuoriesce leggermente dalla base della sede del fusello (sotto l’apparato di taglio).



  Figura 54

• Boccole del braccio portante dell'apparato di taglio (1 per apparato di taglio) come illustrato nella Figura 54

• Cuscinetti del rullo posteriore (2 per apparato di taglio) come illustrato nella Figura 55



  Figura 55

  Important: Assicuratevi che la scanalatura di ingrassaggio in ogni supporto del rullo sia allineata con il foro di ingrassaggio di ogni estremità dell'albero del rullo. Per rendere più semplice l'allineamento di scanalatura e foro, è presente un apposito segno su 1 estremità dell'albero del rullo.

Verificate che il corpo del filtro dell'aria sia privo di danni che possano causare una fuoriuscita d'aria. Sostituitelo se è danneggiato. Verificate che l'intero sistema di presa d'aria non sia danneggiato, non accusi perdite e che le fascette stringitubo non siano allentate.

Effettuate la manutenzione del filtro dell'aria quando l'indicatore (Figura 56) lo richiede. Sostituendo il filtro dell’aria prima del necessario si aumenta il rischio che la morchia penetri nel motore quando si toglie il filtro.

Figura 56

1. Indicatore del filtro dell'aria

Important: Verificate che il coperchio si chiuda ermeticamente intorno al corpo del filtro.

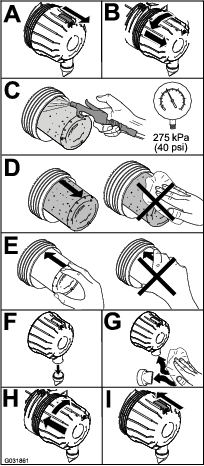

1. Sostituite il filtro dell’aria (Figura 57).



   Figura 57

   Note: Non pulite un elemento usato perché la pulizia potrebbe danneggiare il mezzo filtrante.

   Important: Non cercate mai di pulire il filtro di sicurezza (Figura 58). Sostituitelo ogni 3 interventi di manutenzione sul filtro primario.



   Figura 58

   1. Filtro dell'aria di sicurezza

2. Se la spia (Figura 56) è rossa, resettatela.

1. Fate riferimento alla sezione Motore nel Manuale di manutenzione per le informazioni su smontaggio e montaggio del catalizzatore di ossidazione diesel e del filtro antifuliggine del FAP.

2. Contattate il vostro distributore Toro autorizzato per i ricambi o la manutenzione del catalizzatore di ossidazione diesel e il filtro antifuliggine.

3. Contattate il vostro distributore Toro autorizzato per resettare l'ECU del motore dopo l'installazione di un FAP pulito.

Oltre all'intervallo di manutenzione indicato, eseguite questa operazione se l'impianto di alimentazione viene contaminato o se la macchina non sarà utilizzata per un lungo periodo. Utilizzate del carburante pulito per lavare il serbatoio.

Controllate i tubi di alimentazione per accertarvi dell'assenza di deterioramenti, danni o raccordi allentati.

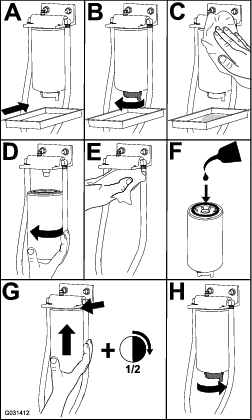

1. Pulite le superfici circostanti la testa del filtro del carburante (Figura 64).



   Figura 64

   1. Testa del filtro del carburante
   2. Filtro carburante

2. Togliete il filtro e pulite la superficie di montaggio della testa del filtro (Figura 64).

3. Lubrificate la guarnizione del filtro con olio motore di lubrificazione pulito; fate riferimento al manuale d'uso del motore per ulteriori informazioni.

4. Montate a mano la scatola del filtro asciutto finché la guarnizione non tocca la testa del filtro, poi ruotatela per un altro mezzo giro.

5. Innescate il filtro e le linee alla pompa ad alta pressione; fate riferimento a Innesco dell'impianto del carburante.

6. Avviate il motore e ispezionate nuovamente per escludere fuoriuscite attorno alla testa del filtro.

Il tubo di adduzione del carburante, situato all'interno del serbatoio carburante, è provvisto di una griglia che contribuisce ad impedire a corpi estranei di entrare nell'impianto di alimentazione. Togliete il tubo di adduzione del carburante e pulite la griglia come opportuno.

1. Rimuovete la fascetta stringitubo che fissa il flessibile di alimentazione del carburante al raccordo del tubo di adduzione del carburante (Figura 65).



   Figura 65

   1. Raccordo (tubo di adduzione del carburante)
   2. Fascetta stringitubo
   3. Flessibile di alimentazione del carburante
   4. Boccola in gomma
   5. Griglia

2. Separate il flessibile dal raccordo (Figura 65).

3. Sollevate il tubo di adduzione del carburante dal serbatoio del carburante (Figura 65).

   Note: Sollevate il tubo in linea retta dalla boccola nel serbatoio.

4. Pulite eventuali detriti dalla griglia all'estremità del tubo di adduzione del carburante (Figura 65).

5. Inserite il tubo di adduzione del carburante attraverso la boccola in gomma e nel serbatoio (Figura 65).

   Note: Assicuratevi che il tubo di adduzione del carburante sia completamente in sede nella boccola in gomma.

6. Montate il flessibile di alimentazione sul raccordo del tubo di adduzione del carburante e fissate il flessibile con la fascetta stringitubo che avete rimosso al passaggio 1.

Innescate l'impianto del carburante prima di avviare il motore per la prima volta, una volta esaurito il carburante o dopo un intervento di manutenzione all'impianto del carburante (ad es., spurgo del filtro/separatore di condensa, sostituzione di un flessibile del carburante).

Per innescare l’impianto del carburante eseguite i passaggi seguenti:

1. Verificate che il serbatoio contenga carburante.

2. Effettuate i seguenti passaggi per innescare il filtro e le linee alla pompa ad alta pressione per evitare usura o danni alla pompa:

   1. Girate la chiave in posizione di ACCENSIONE per 15-20 secondi.

   2. Girate la chiave in posizione di SPEGNIMENTO per 30-40 secondi.

      Note: Questo consente di spegnere l’ECU.

   3. Girate la chiave in posizione di ACCENSIONE per 15-20 secondi.

   4. Ispezionate per escludere fuoriuscite attorno al filtro e ai flessibili.

Important: Non utilizzate il motorino di avviamento del motore per avviare il motore e innescare l'impianto del carburante.

Important: Prima di effettuare interventi di saldatura sulla macchina, scollegate il cavo negativo dalla batteria per evitare di danneggiare l’impianto elettrico. Inoltre, dovete scollegare il motore, l'InfoCenter e i controller della macchina prima di effettuare operazioni di saldatura sulla macchina.

Note: Mantenete puliti i morsetti e la scatola della batteria, poiché le batterie sporche si scaricano lentamente. Per pulire la batteria, lavate la scatola completa con una soluzione di bicarbonato di sodio e acqua. Risciacquate con acqua pulita. Per impedire la corrosione, ricoprite i morsetti della batteria e i connettori dei cavi con grasso Grafo 112X (rivestimento) (n. di parte Toro 505-47) o vaselina.

1. Allentate il fermo del coperchio del vano portaoggetti di destra e sollevate il coperchio (Figura 68).

   Pericolo

   L'elettrolito della batteria contiene acido solforico, che è fatale se consumato e causa gravi ustioni.

   • Non bevete l’elettrolito, e non lasciate che venga a contatto con la pelle, gli occhi o gli indumenti. Indossate occhiali di protezione per proteggere gli occhi, e guanti di gomma per proteggere le mani.

   • Riempite la batteria nelle vicinanze di acqua pulita, per lavare la pelle.

2. Togliete la protezione di gomma dal morsetto positivo e ispezionate la batteria.

3. Rimuovete il cavo negativo (nero) dal morsetto negativo (-) e il cavo positivo (rosso) dal morsetto positivo (+) della batteria (Figura 66).

   Avvertenza

   In caso di errato percorso dei cavi della batteria, la macchina ed i cavi possono venire danneggiati e causare scintille che possono fare esplodere i gas delle batterie e provocare infortuni.

   • Scollegate sempre il cavo negativo (nero) della batteria prima di quello positivo (rosso).

   • Collegate sempre il cavo positivo (rosso) della batteria prima di quello negativo (nero).

   Avvertenza

   I morsetti della batteria e gli attrezzi metallici possono creare cortocircuiti contro i componenti metallici e provocare scintille Eventuali scintille possono fare esplodere i gas delle batterie e provocare lesioni personali.

   • Quando la batteria viene smontata o montata, evitate che i morsetti entrino a contatto con le parti metalliche della macchina.

   • Evitate cortocircuiti fra i morsetti della batteria e le parti metalliche della macchina causati da utensili metallici.



   Figura 66

   1. Cavo positivo della batteria
   2. Cavo negativo della batteria

4. Collegate un caricabatterie da 3-4 A ai poli della batteria. Caricate la batteria a 3-4 A per 4-8 ore.

   Avvertenza

   Durante la ricarica della batteria si sviluppano gas esplosivi.

   Non fumate mai nelle adiacenze della batteria e tenetela lontano da scintille e fiamme.

5. Quando la batteria è carica, staccate il caricabatterie dalla presa di alimentazione e dai poli della batteria.

6. Collegate il cavo positivo (rosso) al terminale positivo (+) e il cavo negativo (nero) al terminale negativo (-) della batteria (Figura 66).

7. Fissate i cavi ai poli con bulloni e dadi.

   Note: Assicuratevi che il morsetto positivo (+) sia completamente inserito sul polo e che il cavo sia posizionato comodamente nella batteria. Il cavo non deve toccare il coperchio della batteria.

8. Per impedire la corrosione, spalmate i due collegamenti della batteria con grasso Grafo 112X (rivestimento), n. cat. 505-47, vaselina o grasso leggero.

9. Infilate il cappuccio in gomma sul morsetto positivo.

10. Chiudete il pannello comandi e fissate con il fermo.

Il portafusibili della macchina è situato nel vano portaoggetti di destra

Figura 67

1. Allentate il fermo del coperchio del vano portaoggetti di destra e sollevate il coperchio (Figura 68) per esporre il portafusibili (Figura 69).



   Figura 68

   1. Dispositivo di chiusura
   2. Vano portaoggetti di destra

2. Sostituite il fusibile aperto (o fusibili aperti) come opportuno (Figura 69).



   Figura 69

   1. Fusibili

3. Chiudete il coperchio del vano portaoggetti di destra e fissatelo con il dispositivo di chiusura (Figura 68).

Non deve esserci gioco nelle trasmissioni/ruote motrici a ruotismo planetario (cioè le ruote non devono muoversi se tirate o spinte in una direzione parallela all'assale).

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate gli elementi di taglio, spegnete il motore e togliete la chiave.

2. Immobilizzate le ruote posteriori con zeppe e sollevate la parte anteriore della macchina, sostenendo l'assale/il telaio anteriore su cavalletti metallici.

   Pericolo

   Una macchina su un cavalletto può essere instabile e scivolare dal cavalletto stesso, causando lesioni a chiunque si trovi al di sotto.

   • Non avviate il motore quando la macchina si trova su un cavalletto.

   • Togliete sempre la chiave dall'interruttore prima di abbandonare la macchina.

   • Bloccate gli pneumatici quando sollevate la macchina su un cavalletto.

   • Supportate la macchina con i cavalletti.

3. Afferrate una delle ruote motrici anteriori e spingete/tirate verso e via dalla macchina, prendendo nota di qualsiasi movimento.



   Figura 71

   1. Ruote motrici anteriori

4. Ripetete il passaggio 3 per l'altra ruota motrice.

5. Se una delle ruote si muove, rivolgetevi al vostro distributore Toro autorizzato, che provvederà alla ricostruzione della trasmissione a ruotismo planetario.

Specifiche del lubrificante: lubrificante per ingranaggi SAE 85W-140 di alta qualità

1. Parcheggiate la macchina su una superficie pianeggiante e posizionate la ruota in modo che il tappo di riempimento si trovi nella posizione a ore 12, il tappo di controllo nella posizione a ore 3 e il tappo di spurgo nella posizione a ore 6 (Figura 72).



   Figura 72

   1. Tappo di riempimento (posizione a ore 12)
   2. Tappo di controllo (posizione a ore 3)
   3. Tappo di spurgo (posizione a ore 6)

2. Rimuovete il tappo di controllo nella posizione a ore 3 (Figura 72).

   L'olio deve essere in fondo al foro del tappo di controllo.



   Figura 73

   1. Foro del tappo di controllo
   2. Tappo di controllo

3. Se il livello dell'olio è basso, rimuovete il tappo di riempimento a ore 12 e aggiungete olio finché non inizia a fuoriuscire dal foro a ore 3.

4. Verificate l’eventuale presenza di tracce di usura o danni sugli anelli toroidali del tappo o dei tappi.

   Note: Sostituite gli anelli toroidali al bisogno.

5. Montate il o i tappi.

6. Ripetete i passaggi da 1 a 5 sul gruppo degli ingranaggi a ruotismo planetario sull’altro lato della macchina.

Specifiche del lubrificante: lubrificante per ingranaggi SAE 85W-140 di alta qualità

Capacità di lubrificazione dell’alloggiamento degli ingranaggi planetari e della scatola del freno: 0,65 litri

Verificate visivamente l'assale posteriore e la relativa scatola ingranaggi per escludere la presenza di perdite.

Figura 78

L'assale posteriore è riempito di lubrificante per ingranaggi SAE 85W-140. La capacità è pari a 2,4 litri. Ogni giorno, controllate a vista che non vi siano perdite.

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate gli elementi di taglio, spegnete il motore e togliete la chiave.

2. Rimuovete un tappo di controllo da un'estremità dell'assale e assicuratevi che il lubrificante raggiunga la parte inferiore del foro (Figura 79).

   Note: Se il livello è basso, togliete il tappo di riempimento e rabboccate con lubrificante finché non raggiunge la base del foro del tappo di controllo.



   Figura 79

   1. Tappo di controllo
   2. Tappo di riempimento

Specifiche del lubrificante: lubrificante per ingranaggi SAE 85W-140 di alta qualità

Capacità dell'assale: 2,4 litri

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate gli elementi di taglio, spegnete il motore e togliete la chiave.

2. Pulite attorno ai 3 tappi di spurgo, 1 per lato ed 1 in centro (Figura 80).



   Figura 80

   1. Posizione del tappo di spurgo

3. Rimuovete i tappi di controllo del livello dell'olio e il tappo di sfiato dell'assale principale per facilitare lo spurgo del lubrificante per ingranaggi.

4. Rimuovete i tappi di spurgo e lasciate che il lubrificante defluisca nelle bacinelle.

5. Montate i tappi.

6. Togliete un tappo di spurgo e riempite l'assale con 2,4 litri circa di lubrificante per ingranaggi 85W-140, o fin quando il lubrificante non raggiunge la base del foro.

7. Montate il tappo di controllo.

La scatola ingranaggi è riempita di lubrificante per ingranaggi SAE 85W-140. La capienza è di 0,5 litri. Ogni giorno, controllate a vista che non vi siano perdite.

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate gli elementi di taglio, spegnete il motore e togliete la chiave.

2. Togliete il tappo di controllo/riempimento dal lato sinistro del riduttore e verificate che il lubrificante raggiunga la base del foro (Figura 81).

   Note: Se il livello è basso, rabboccate con lubrificante fino a portarlo alla base del foro.



   Figura 81

   1. Ingranaggi
   2. Tappo di controllo/riempimento

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate gli elementi di taglio, spegnete il motore e togliete la chiave.

2. Misurate l'interasse (all'altezza dell'assale) sulla parte anteriore e posteriore dei pneumatici di sterzo (Figura 82).

   Note: La misurazione anteriore deve risultare di 3 mm inferiore a quella posteriore.



   Figura 82

   1. Parte anteriore della macchina
   2. 3 mm in meno rispetto alla misurazione posteriore
   3. Interasse

3. Per regolare, togliete la coppiglia e il dado da uno dei giunti a sfera del tirante (Figura 83). Togliete il giunto a sfera del tirante dal supporto della scatola del ponte.



   Figura 83

   1. Morsetto del tirante
   2. Giunto a sfera del tirante

4. Allentate i fermi su entrambe le estremità dei tiranti (Figura 83).

5. Ruotate il giunto a sfera staccato verso l'interno o verso l'esterno di un giro completo e serrate il morsetto all'estremità libera del tirante.

6. Ruotate l'intero gruppo del tirante nella stessa direzione (verso l'interno o verso l'esterno) di un giro completo e serrate il morsetto all'estremità collegata del tirante.

7. Montate il giunto a sfera nella scatola dell'assale, serrate a mano il dado e misurate la convergenza.

8. All'occorrenza regolate di nuovo.

9. Quando la regolazione è esatta, serrate il dado e montate una nuova coppiglia.

Il serbatoio del refrigerante è riempito in fabbrica con una soluzione al 50/50 di acqua e refrigerante a lunga durata a base di glicole etilenico.

Important: Utilizzate solo refrigeranti disponibili in commercio conformi alle specifiche elencate nella tabella Standard per refrigeranti a lunga durata.Non utilizzate refrigerante tradizionale (verde) con tecnologia ad acidi inorganici (IAT) nella vostra macchina. Non miscelate refrigerante tradizionale con refrigerante a lunga durata.

Tabella dei tipi di refrigeranti

Standard per refrigeranti a lunga durata

Important: La concentrazione di refrigerante dovrebbe corrispondere a una miscela 50/50 di refrigerante e acqua.

• Consiglio: Quando miscelate il refrigerante da un concentrato, utilizzate acqua distillata

• Scelta consigliata: Se non disponete di acqua distillata, utilizzate un refrigerante premiscelato invece di un concentrato.

• Requisito minimo: Se non disponete di acqua distillata e di refrigerante premiscelato, miscelate refrigerante concentrato con acqua potabile pulita.

Capacità dell'impianto refrigerante: circa 8,5 litri.

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate gli elementi di taglio, spegnete il motore e togliete la chiave.

2. Togliete il tappo del radiatore con cautela.



   Figura 84

   1. Serbatoio di espansione

3. Controllate il livello del refrigerante nel radiatore. Il radiatore deve essere riempito fino alla parte superiore del collo del bocchettone ed il serbatoio di espansione fino al segno di pieno FULL (Figura 84).

4. Se il livello del refrigerante è basso, aggiungete una miscela 50/50 di acqua e anticongelante glicol etilico; fate riferimento alla Specifiche del refrigerante. Non usate solo acqua o liquidi frigorigeni a base di alcol o metanolo.

5. Montate il tappo del radiatore e quello del serbatoio di espansione.

Questa macchina è provvista di sistema di trasmissione ventola con azionamento idraulico che va automaticamente (o manualmente) in retromarcia per ridurre l'accumulo dei detriti sulla griglia e sul refrigeratore/radiatore dell'olio. Se da un lato questa funzione permette di ridurre il tempo necessario per la pulizia del refrigeratore/radiatore dell'olio, non elimina la necessità della pulizia ordinaria. La pulizia e l'ispezione periodica del radiatore/refrigeratore è comunque necessaria.

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate gli elementi di taglio, spegnete il motore e togliete la chiave.

2. Lasciate raffreddare la macchina; fate riferimento a Sicurezza della manutenzione e Sicurezza dell'impianto di raffreddamento.

3. Sbloccate la griglia posteriore ed apritela (Figura 85).

   Note: Per togliere la griglia sollevatela dai perni d'incernieramento.

4. Ripulite accuratamente la griglia da tutti i detriti.



   Figura 85

   1. Fermo della griglia posteriore

5. Pulite accuratamente entrambi i lati del refrigeratore dell'olio e il radiatore con aria compressa (Figura 86).

   Note: Iniziate dal lato anteriore ed eliminate i detriti spingendoli verso la parte posteriore. Successivamente eseguite la pulizia partendo dalla parte posteriore e soffiando l'aria verso la parte anteriore. Ripetete la procedura più volte fino a rimuovere completamente sporcizia e detriti.



   Figura 86

   1. Refrigeratore/radiatore dell'olio

   Important: L'uso di acqua per la pulizia del refrigeratore o del radiatore dell'olio favorisce la precoce corrosione e danni ai componenti e la compattazione di detriti.

6. Chiudete la griglia posteriore e fissatela con il fermo.

Regolate questi freni se il pedale ha un “gioco” superiore a 25 mm, o quando i freni non funzionano in modo efficace. Per gioco s'intende la distanza che il pedale percorre prima che si avverta la resistenza della frenata.

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate gli elementi di taglio, spegnete il motore e togliete la chiave.

2. Sganciate il perno di bloccaggio dai pedali del freno, in modo che i due pedali operino indipendentemente l'uno dall'altro.

3. Per ridurre il gioco dei pedali del freno serrate i freni come segue:

   1. Allentate il dado anteriore sull'estremità filettata del cavo del freno (Figura 87).



      Figura 87

      1. Cavo del freno

   2. Serrate il dado posteriore per spostare indietro il cavo, finché i pedali dei freni non hanno un gioco di 13–25 mm.

   3. Serrate i dadi anteriori dopo avere regolato correttamente i freni.

La tensione corretta della cinghia consente uno scostamento di 10 mm quando viene applicata sulla cinghia una forza pari a 4,5 kg a metà tra le pulegge.

Se la flessione non è di 10 mm, allentate i bulloni di fissaggio dell'alternatore (Figura 78).

Note: Aumentate o riducete la tensione della cinghia dell'alternatore e serrate i bulloni. Controllate di nuovo l'inflessione della cinghia per accertare che sia esatta.

Figura 88

1. Bullone di fissaggio
2. Alternatore

Controllate i tubi idraulici e i flessibili ogni giorno per rilevare fuoriuscite, tubi attorcigliati, attacchi allentati, usura, raccordi allentati e deterioramento causato dalle condizioni atmosferiche e da agenti chimici. Riattate completamente prima di usare la macchina.

1. Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, abbassate gli elementi di taglio, spegnete il motore e togliete la chiave.

2. Scollegate e staccate il motore idraulico dall’apparato di taglio (Figura 92). Coprite la parte superiore del fusello per impedire che venga contaminato.



   Figura 92

   1. Viti di montaggio del motore

3. Rimuovete l'acciarino (per macchine Groundsmaster 4500) o il dado di fissaggio (per macchine Groundsmaster 4700) che fissa il telaio portante dell’apparato di taglio al perno girevole del braccio di sollevamento (Figura 93).



   Figura 93

   1. Acciarino
   2. Perno girevole del braccio di sollevamento

4. Allontanate l’apparato di taglio dalla macchina.

1. Spostate l’apparato di taglio in posizione, nella parte anteriore della macchina.

2. Fate scorrere il telaio portante dell’apparato di taglio sul perno girevole del braccio di sollevamento (Figura 93). Fissate l’apparato di taglio al perno con l'acciarino (per macchine Groundsmaster 4500) o il dado di fissaggio (per macchine Groundsmaster 4700).

3. Montate il motore idraulico sull’apparato di taglio (Figura 92). Verificate che l’anello toroidale sia in sede e non sia danneggiato.

4. Lubrificate il fusello.

Ispezionate il rullo anteriore per verificarne l'eventuale usura, vibrazione eccessiva o grippaggio. Aggiustate o sostituite il rullo o i suoi componenti qualora siano presenti le suddette condizioni.

L’apparato di taglio è fornito di fabbrica con una preimpostazione dell'altezza di taglio di 5 cm e dell’angolo di spoglia della lama di 7,9 mm. L’altezza sinistra e destra sono preimpostate con uno scarto di ± 0,7 mm fra di loro.

L’apparato di taglio è in grado di far fronte a urti della lama senza deformazione dell’alloggiamento. Se una lama urta un corpo solido, verificate se la lama ha subito danni e la precisione del piano della lama.

Sostituite la lama se colpisce un corpo solido, se è sbilanciata o curva. Utilizzate solo lame di ricambio originali Toro per garantire sicurezza e prestazioni ottimali.

1. Parcheggiate la macchina su terreno pianeggiante, sollevate l’apparato di taglio alla posizione di trasferimento, inserite il freno di stazionamento, spegnete il motore e togliete la chiave.

   Note: Bloccate o serrate l’apparato di taglio per impedire che cada accidentalmente.

2. Afferrate l’estremità della lama con un cencio o un guanto bene imbottito.

3. Togliete il bullone, la coppa antistrappo e la lama dall’asse del perno (Figura 97).



   Figura 97

   1. Bullone della lama
   2. Coppa antistrappo

4. Montate la lama, la coppa antistrappo e il bullone della lama e serrate quest'ultimo a un valore compreso tra 115 e 149 N∙m.

   Important: Perché tagli correttamente, il lato curvo della lama deve essere rivolto verso l'interno dell'apparato di taglio.

   Note: Dopo avere urtato un corpo estraneo, serrate tutti i dadi della puleggia del perno a un valore compreso tra 115 e 149 N·m.

Due aree devono essere prese in considerazione durante la verifica e la manutenzione della lama di taglio: la costa e il tagliente. Sia i taglienti sia la costa, cioè la parte rivolta in alto opposta al tagliente, contribuiscono alla buona qualità del taglio. La costa è importante perché solleva l’erba in verticale, consentendo in questo modo un taglio uniforme. La costa si consuma, tuttavia, con l'utilizzo. Con l'usura della costa, la qualità di taglio si deteriora, benché i taglienti siano affilati. Il tagliente della lama deve essere affilato, in modo che l’erba venga tagliata anziché strappata. Quando le estremità dell'erba sono marroni e sminuzzate è evidente che il tagliente è ormai smussato. Per correggere questa condizione, affilate i taglienti.

1. Parcheggiate la macchina su una superficie pianeggiate, sollevate l'apparato di taglio, inserite il freno di stazionamento, mettete in FOLLE il pedale di comando della trazione, mettete la leva della PDF in posizione OFF, spegnete il motore e togliete la chiave dall'accensione.

2. Verificate accuratamente i taglienti, con particolare attenzione ai punti d'incontro delle sezioni piatta e curva della lama (Figura 98).

   Note: Sabbia e materiali abrasivi possono consumare il metallo che connette le sezioni piatta e curva della lama, per cui si consiglia di controllare la lama prima di usare il tosaerba. Se riscontrate segni di usura (Figura 98), sostituite la lama.



   Figura 98

   1. Tagliente
   2. Area curva
   3. Usura/scanalatura
   4. Incrinatura

3. Esaminate l'affilatura di tutte le lame e affilate se risultano smussate o scheggiate (Figura 99).

   Note: Affilate soltanto la parte superiore del tagliente e mantenete l'angolo di taglio originale per garantire l'affilatura (Figura 99). La lama rimane bilanciata se rimuovete la stessa quantità di metallo da entrambi i taglienti.



   Figura 99

   1. Affilate all’angolazione originale.

   Note: Togliete le lame ed affilatele su un’affilatrice. Dopo avere affilato i taglienti, montate la lama insieme alla coppa antistrappo e al bullone della lama; fate riferimento a Rimozione e montaggio della lama o delle lame dell’apparato di taglio.
