Priključak za pročešljavanje travnjaka

Uređaj Greensmaster® serije 3000

Model No. 04479-Serial No. 414000000 and Up

Uvod

Priključak za pročešljavanje travnjaka postavlja se na uređaj i namijenjen je profesionalnim rukovateljima za komercijalnu primjenu. Prvenstveno je namijenjen za pročešljavanje dobro održavanih travnjaka u parkovima i na golf-terenima, sportskim terenima i komercijalnim terenima. Upotreba ovog proizvoda u bilo koju drugu svrhu osim one za koju je namijenjen može biti opasno za vas i prolaznike.

Pažljivo pročitajte ove informacije kako biste naučili ispravno upravljati uređajem i održavati ga te kako biste izbjegli tjelesne ozljede i oštećenja uređaja. Odgovorni ste za ispravno i sigurno upravljanje uređajem.

Na internetskoj stranici tvrtke Toro www.Toro.com možete dobiti informacije o sigurnosti uređaja, materijale za obuku rukovatelja, informacije o dodatnoj opremi, pomoć pri nalaženju distributera ili možete registrirati uređaj.

Ako vam je potreban servis, originalni dijelovi proizvođača Toro ili dodatne informacije, obratite se ovlaštenom serviseru ili službi za korisnike tvrtke Toro i pripremite broj modela i serijski broj svog uređaja. Slika 1 prikazuje lokaciju broja modela i serijskog broja na uređaju. Upišite brojeve na za to predviđeno mjesto.

g272197

Slika 1

  1. Lokacija broja modela i serijskog broja

U ovom su priručniku navedene moguće opasnosti i sigurnosne poruke označene simbolom sigurnosnog upozorenja (Slika 2), koji upućuje na opasnost od teških ozljeda ili smrti u slučaju nepridržavanja preporučenih mjera opreza.

g000502

Slika 2

  1. Simbol sigurnosnog upozorenja

U priručniku se informacije ističu dvjema riječima. Riječ Važno upućuje na posebne mehaničke informacije, a riječ Napomena na opće informacije na koje treba obratiti posebnu pažnju.

Ovaj je uređaj u skladu sa svim relevantnim direktivama EU-a. Za više detalja pogledajte Izjavu o ugradnji na kraju ove publikacije.

Sigurnost

Ovaj je uređaj izrađen u skladu sa zahtjevima normi EN ISO 5395 i ANSI B71.4:2017 nakon dovršetka postupaka postavljanja.

  • Prije rukovanja priključkom za pročešljavanje travnjaka s razumijevanjem pročitajte i slijedite sve Upute za upotrebu uređaja i priključka.

  • Nikad ne dopuštajte djeci da upravljaju glavnim uređajem ili priključcima za pročešljavanje. Nemojte dopustiti odraslim osobama da upravljaju uređajem ili priključcima bez detaljnih uputa. Uređajem i priključcima smiju upravljati samo osposobljeni rukovatelji koji su pročitali ove upute za upotrebu.

  • Nikad ne upravljajte priključcima za pročešljavanje travnjaka ako ste bolesni, umorni ili pod utjecajem droga ili alkohola.

  • Moraju biti postavljeni svi štitnici i sigurnosni uređaji. Ako neki od štitnika, sigurnosnih uređaja ili naljepnica nedostaju ili ako je neka od naljepnica nečitljiva, popravite ih ili zamijenite prije upravljanja uređajem. Također, pritegnite sve labave svornjake, matice i vijke kako biste osigurali da je priključak za pročešljavanje travnjaka siguran za rad.

  • Uvijek nosite čvrstu obuću otpornu na proklizavanje. Zavežite kosu ako je duga. Nemojte nositi široku odjeću ili nakit. Preporučuje se nošenje zaštitnih naočala i zaštitnih cipela, a u nekim je slučajevima obvezno u skladu s lokalnim pravilnicima i propisima o osiguranju.

  • Uklonite sav otpad i druge predmete koje bi priključak za pročešljavanje travnjaka mogao odbaciti. Osigurajte da svi prolaznici budu izvan područja rada uređaja.

  • Ako priključak za pročešljavanje travnjaka udari o tvrdi predmet ili ako uređaj neuobičajeno vibrira, ugasite motor. Provjerite ima li na priključku oštećenih dijelova. Prije pokretanja priključka i upravljanja njime popravite sva oštećenja.

  • Spustite priključak za pročešljavanje na tlo i izvadite ključ iz prekidača za paljenje svaki put kad ostavljate uređaj bez nadzora.

  • Držite svu opremu zategnutom kako biste osigurali da je priključak za pročešljavanje siguran za rad.

  • Izvadite ključ iz prekidača za paljenje kako netko ne bi slučajno pokrenuo motor tijekom servisiranja, podešavanja ili skladištenja uređaja.

  • Održavajte uređaj isključivo kako je navedeno u ovim uputama. Ako su potrebni veći popravci ili pomoć, kontaktirajte ovlaštenog distributera tvrtke Toro.

  • Kako biste osigurali optimalnu učinkovitost i daljnju primjenjivost certifikata o sigurnosti uređaja, upotrebljavajte samo originalne zamjenske dijelove i dodatnu opremu tvrtke Toro. Zamjenski dijelovi i dodatni pribor drugih proizvođača mogu biti opasni, a njihova uporaba može poništiti jamstvo.

Opće informacije o sigurnosti

Ovaj uređaj može amputirati ruke i stopala. Uvijek se pridržavajte svih sigurnosnih uputa kako biste izbjegli teške tjelesne ozljede.

  • Prije pokretanja uređaja s razumijevanjem pročitajte ove Upute za upotrebu.

  • Pozorno upravljajte uređajem. Ne bavite se aktivnostima koje vas ometaju; u suprotnom može doći do ozljeda ili oštećenja imovine.

  • Ne približavajte ruke ili noge pomičnim dijelovima uređaja.

  • Ne upravljajte uređajem ako na njemu nisu postavljeni svi štitovi i drugi zaštitni uređaji koji ispravno rade.

  • Ne približavajte se otvorima izbacivača.

  • Osigurajte da prolaznici i djeca budu izvan područja rada uređaja. Nikad ne dopuštajte djeci da upravljaju uređajem.

  • Prije nego što napustite položaj rukovatelja, učinite sljedeće:

    • Parkirajte uređaj na ravnoj površini.

    • Spustite jedinicu/jedinice za rezanje.

    • Isključite pogone.

    • Aktivirajte ručnu kočnicu (ako postoji).

    • Ugasite motor i izvadite ključ (ako postoji).

    • Pričekajte da se svi pomični dijelovi zaustave.

Neispravna upotreba ili održavanje ovog uređaja može dovesti do ozljeda. Kako biste smanjili mogućnost ozljeda, pridržavajte se ovih sigurnosnih uputa i uvijek obraćajte pažnju na simbol sigurnosnog upozorenja Graphic, koji označava Oprez, Upozorenje ili Opasnost – upute za osobnu sigurnost. Nepridržavanje uputa može dovesti do tjelesnih ozljeda ili smrti.

Sigurnost rada s jedinicom za rezanje

  • Jedinica za rezanje potpuno je funkcionalna samo ako je postavljena na glavni uređaj. Za potpune informacije o sigurnoj upotrebi uređaja pažljivo pročitajte Upute za upotrebu.

  • Zaustavite uređaj, izvadite ključ (ako postoji) i pričekajte da se svi pomični dijelovi zaustave prije nego što pregledate priključak nakon sudara sa stranim tijelom ili ako uređaj proizvodi neobične vibracije. Izvršite sve potrebne popravke prije nastavka rada.

  • Držite sve dijelove u dobrom radnom stanju i svu opremu pritegnutu. Zamijenite sve istrošene ili oštećene naljepnice.

  • Upotrebljavajte samo dodatnu opremu, priključke i zamjenske dijelove koje je odobrio Toro.

Sigurnost noževa

Istrošeni ili oštećeni noževi mogu se slomiti i komadići noža mogli bi biti odbačeni prema vama ili prolaznicima te tako uzrokovati teške tjelesne ozljede ili smrt.

  • Povremeno provjerite jesu li noževi istrošeni ili oštećeni.

  • Budite oprezni pri pregledavanju noževa. Pri održavanju noževa budite oprezni i zamotajte noževe ili nosite rukavice. Nikad ne ravnajte ili varite noževe, samo ih mijenjajte ili oštrite.

  • Budite oprezni s kosilicama s višestrukim noževima jer okretanje jednog noža može uzrokovati okretanje drugih noževa.

Sigurnosne naljepnice i naljepnice s uputama

Graphic

Sigurnosne naljepnice i upute lako su vidljive korisniku i nalaze se blizu svih područja potencijalne opasnosti. Zamijenite sve naljepnice koje su oštećene ili otpale.
decal137-9706

137-9706

  1. Opasnost od posjeklina šake ili stopala – prije održavanja ugasite motor, izvadite ključ ili odspojite svjećicu, pričekajte da se svi pomični dijelovi zaustave i pročitajte Upute za upotrebu.

Postavljanje

Postavljanje prednjeg valjka

Priključak za pročešljavanje travnjaka isporučuje se bez prednjeg valjka. Postavite valjak s pomoću nepričvršćenih dijelova koje ste dobili s priključkom i prema Uputama za postavljanje koje ste dobili uz valjak.

Premještanje protuutega

Priključci za pročešljavanje isporučuju se s protuutegom postavljenim na desni kraj i nosačem motora postavljenim na lijevi kraj priključka za pročešljavanje. Za pomicanje protuutega na drugu stranu priključka za pročešljavanje slijedite sljedeće korake:

  1. Skinite 2 glavata vijka kojima je protuuteg pričvršćen na desni kraj priključka za pročešljavanje.

  2. Skinite protuuteg (Slika 3).

    g016405

    Slika 3

    1. Protuuteg

  3. Uklonite 2 imbus vijka kojima je nosač motora pričvršćen na lijevi kraj priključka za pročešljavanje.

  4. Uklonite nosač motora (Slika 4).

  5. Nanesite mazivo na unutarnji promjer žlijebljenog spoja pogona (Slika 4).

    g016697

    Slika 4

    1. Žlijebljeni spoj pogona
    2. Nosač motora
    3. Imbus vijak

  6. Na desnom kraju priključka za pročešljavanje nanesite tanak sloj ulja na O-prsten i postavite nosač motora s pomoću 2 imbus vijka koja ste prethodno uklonili.

    Note: Pritegnite vijke na 16 do 20 Nm.

  7. Na lijevom kraju priključka za pročešljavanje nanesite tanak sloj ulja na O-prsten i postavite protuuteg s pomoću vijaka koje ste prethodno uklonili.

    Note: Pritegnite vijke na 16 do 20 Nm.

Postavljanje ravne kuke za podizanje, pomaknute kuke za podizanje ili karike lanca

Za priključke za pročešljavanje koji će se postaviti na uređaj sa serijskim brojem manjim od 240000001 potrebno je nabaviti i postaviti odgovarajuću kuku za podizanje.

2 glavata vijka koja se koriste za postavljanje ravne kuke za podizanje, pomaknute kuke za podizanje ili karike lanca postavljena su na priključku za pročešljavanje. Skinite te vijke i upotrijebite ih za postavljanje potrebne kuke.

  • Ravna kuka za podizanje (dio br. 105-5740) kako prikazuje Slika 5 potrebna je za uređaje Greensmaster 3000, 3000-D, 3050, 3100, 3150 i 3150-Q (isporučuje se s navedenim uređajima Greensmaster).

    1. Ravnu kuku za podizanje postavite na vrh priključka za pročešljavanje s pomoću 2 glavata vijka.

    2. Pritegnite glavate vijke na 34 do 40 Nm.

    g011931

    Slika 5

    1. Ravna kuka za podizanje

  • Pomaknuta kuka za podizanje (dio br. 110-2397) potrebna je za uređaje Greensmaster 3250-D (isporučuje se s uređajem Greensmaster 3250-D).

    1. Pomaknuti dio kuke za podizanje okrenite prema prednjoj strani priključka za pročešljavanje.

    2. Pomaknutu kuku za podizanje (Slika 6) postavite na vrh priključka za pročešljavanje s pomoću 2 glavata vijka.

    3. Pritegnite glavate vijke na 34 do 40 Nm.

    g008414

    Slika 6

    1. Pomaknuta kuka za podizanje

  • Karika lanca (dio br. 106-2601) i nosač za montažu (dio br. 105-5738) također se mogu koristiti na uređaju Greensmaster 3250-D.

    1. Kariku lanca postavite na vrh priključka za pročešljavanje s pomoću nosača za montažu i 2 glavata vijka.

    2. Pritegnite glavate vijke na 34 do 40 Nm (Slika 7).

    Note: Prilikom postavljanja priključka za pročešljavanje na uređaj, širi kraj karike lanca zakvačite za polugu za podizanje.

    g011932

    Slika 7

    1. Karika lanca
    2. Nosač za montažu

Podešavanje noževa priključka za pročešljavanje na pozitivnu razinu (iznad tla)

  1. Stavite priključak za pročešljavanje travnjaka na ravnu površinu.

  2. Stavite šipku za podešavanje, čija debljina odgovara željenoj visini noževa iznad tla, ispod svakog kraja priključka za pročešljavanje (Slika 8).

    g381007

    Slika 8

    1. Vijak za podešavanje visine košnje
    2. Prirubna matica
    3. Šipka za podešavanje

  3. Otpustite obje prirubne matice dok su valjci u dodiru s tlom (Slika 8).

  4. Okrećite vijke za podešavanje visine košnje dok se oba kraja priključka za pročešljavanje ne približe tlu (Slika 8).

  5. S pomoću lista papira provjerite visinu oba kraja noževa.

  6. Pritegnite obje prirubne matice.

Podešavanje noževa priključka za pročešljavanje na negativnu razinu (ispod tla)

Note: Preporučena negativna postavka prodiranja noževa u tlo iznosi najviše 5 mm.

  1. Stavite priključak za pročešljavanje travnjaka na ravnu površinu.

  2. Stavite 2 šipke za podešavanje, čija debljina odgovara željenoj dubini prodiranja noževa u tlo, ispod prednjeg i stražnjeg valjka priključka za pročešljavanje.

    Note: Noževi priključka ne smiju dodirivati šipke za podešavanje.

    g379284

    Slika 9

    1. Vijak za podešavanje visine košnje
    2. Prirubna matica
    3. Šipka za podešavanje

  3. Otpustite prirubne matice na sklopu valjaka.

  4. Okrenite vijak za podešavanje visine košnje na svakom nosaču za visinu košnje tako da noževi priključka dodiruju tlo s obje strane.

    Note: Kako se noževi priključka budu trošili, smanjit će se promjer sklopa i promijeniti postavka dubine. Redovito provjeravajte je li postavka dubine ispravna.

  5. Pritegnite obje prirubne matice za podešavanje visine košnje.

Postavljanje priključka za pročešljavanje travnjaka

Upute za postavljanje priključka na uređaj potražite u Uputama za upotrebu uređaja.

Important: Ako podesite valjak za pročešljavanje na negativnu razinu, pazite da spriječite oštećenje noževa valjka zbog kontakta s betonskim ili asfaltnim površinama.

Note: Priključak za pročešljavanje tvornički je konfiguriran za uređaje s upravljačem na lijevoj strani. Možda će ga trebati konfigurirati za upravljač na desnoj strani. Pogledajte Premještanje protuutega.

Pregled proizvoda

Kompatibilnost uređajaPriključak za pročešljavanje namijenjen je postavljanju na uređaje Greensmaster 3000, 3000-D, 3050, 3100, 3150, 3250-D i 3150-Q.
Visina košnjeDubina pročešljavanja podešava se na prednjem valjku s pomoću 2 okomita vijka i pričvršćuje se s pomoću 2 sigurnosne prirubne matice
Raspon visine košnjeRaspon visine košnje iznosi od 4,78 mm ispod razine tla do 6,35 mm iznad razne tla.
Ležajevi valjkaDva duboka zabrtvljena kuglična ležaja od nehrđajućeg čelika, unutarnjeg promjera 30 mm, klizno se postavljaju na osovinu valjka, pričvršćena umetkom pogona s unutarnjim navojem. Dodatna unutarnja brtva / disk zajedno s brtvljenim vanjskim kućištem ležaja za dodatnu zaštitu. Položaj valjka održava se valovitom podloškom bez matice za podešavanje.
ValjciStražnji valjak ima promjer od 5,1 cm i izrađen je od čelika.
Štitnik za travuNepodesivi štitnik s podesivom šipkom za poboljšanje izbacivanja trave u mokrim uvjetima
ProtuutegUteg od lijevanog željeza postavljen nasuprot pogonskog motora radi održavanja ravnoteže priključka za pročešljavanje.
Neto težina31 kg

Priključci/dodatna oprema

Dostupan je niz priključaka i dodatne opreme za poboljšavanje i proširivanje mogućnosti uređaja koje je odobrila tvrtka Toro. Obratite se ovlaštenom serviseru ili distributeru tvrtke Toro ili posjetite stranicu www.Toro.com za popis svih odobrenih priključaka i dodatne opreme.

Kako biste osigurali optimalnu učinkovitost i daljnju primjenjivost certifikata o sigurnosti uređaja, upotrebljavajte samo originalne zamjenske dijelove i dodatnu opremu tvrtke Toro. Zamjenski dijelovi i dodatni pribor drugih proizvođača mogu biti opasni, a njihova uporaba može poništiti jamstvo.

Rad

Razdoblje obučavanja

Prije upotrebe priključka za pročešljavanje na greenu, procijenite rad priključka na željenoj postavci. Rad priključka isprobajte na čistom, nekorištenom području kako biste utvrdili hoće li se postići željeni rezultati. Podesite priključak za pročešljavanje po želji prilikom podešavanja postavki.

Note: Kada su priključci za pročešljavanje postavljeni na uređaje Greensmaster 3200, 3200-D ili 3250-D i rade pod velikim opterećenjem, možda ćete morati podesiti nosivi okvir i sigurnosni ventil kruga priključka.

Savjeti za rad

  • Upravljajte uređajem pri punom gasu, mijenjajući brzinu vožnje kako biste prilagodili opterećenja pročešljavanja.

  • Maksimalna preporučena negativna postavka prodiranja noževa priključka za pročešljavanje u tlo je 5 mm.

  • Snaga potrebna za upravljanje priključkom za pročešljavanje razlikuje se ovisno o terenu i uvjetima tla.

  • U nekim uvjetima može biti potrebno smanjiti brzinu vožnje.

Održavanje

Note: Odredite lijevu i desnu stranu uređaja s uobičajenog vozačevog položaja.

Rastavljanje sklopa noževa priključka za pročešljavanje

Postavljeni karbidni noževi

Rastavite sklop noževa priključka svaki put kad mijenjate noževe ili ležajeve.

  1. S pomoću škripca učvrstite protumaticu na kraju sklopa s umetkom s desnim navojem, zajedno s podloškom.

    Important: Nemojte ukloniti podlošku ili maticu s te strane sklopa.

  2. Uklonite umetak s navojem, ležaj i brtveni prsten.

  3. S druge strane osovine uklonite umetak s lijevim navojem.

    Oprez

    Noževi su vrlo oštri i mogu imati izbočine koje uzrokuju posjekline ruku.

    Nosite rukavice i budite oprezni pri uklanjanju noževa s osovine.

  4. Uklonite ležaj, brtveni prsten, noževe i odstojnike. Očistite i podmažite osovinu tankim slojem maziva kako biste olakšali sastavljanje.

    g381387

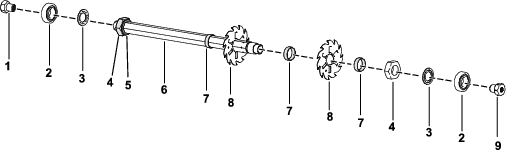

    Slika 10

    1. Umetak s navojem (desni navoj)
    2. Ležaj
    3. Brtveni prsten
    4. Protumatica
    5. Podložna pločica
    6. Osovina
    7. Odstojnik
    8. Nož
    9. Umetak s navojem (lijevi navoj)

  5. Pri sastavljanju sklopa noževa priključka nanesite sredstvo za fiksiranje srednje jačine (kao što je plavi Loctite 243) na navoje umetaka.

    Important: Redoslijed rastavljanja vrlo je važan. Nemojte mijenjati usmjerenje noževa pri rastavljanju ili njihov redoslijed pri sastavljanju. Obratite pažnju na referentnu rupicu na svakom nožu. Svrha je tih rupica pri sastavljanju omogućiti postizanje odgovarajućeg spiralnog položaja noževa. Koristite se rupicama kako biste okrenuli noževe u smjeru suprotnom od kazaljki na satu, po jedan dodatni okretaj za svaki sljedeći nož, kako biste postigli odgovarajući spiralni položaj noževa priključka.

    g379283

    Slika 11

    1. Referentna rupica

  6. Pritegnite umetak s navojem, šesterokutni vijak i protumaticu na 108 do 135 Nm.

Rastavljanje sklopa noževa priključka za pročešljavanje

Postavljeni noževi od opružnog čelika

Rastavite sklop noževa priključka svaki put kad mijenjate noževe ili ležajeve.

  1. S pomoću škripca učvrstite protumaticu na kraju sklopa s umetkom s desnim navojem, zajedno s podloškom.

    Important: Nemojte ukloniti podlošku ili maticu s te strane sklopa.

  2. Uklonite umetak s navojem, ležaj i brtveni prsten.

  3. S druge strane osovine uklonite umetak s lijevim navojem.

    Oprez

    Noževi su vrlo oštri i mogu imati izbočine koje uzrokuju posjekline ruku.

    Nosite rukavice i budite oprezni pri uklanjanju noževa s osovine.

  4. Uklonite ležaj, brtveni prsten, noževe i odstojnike. Očistite i podmažite osovinu tankim slojem maziva kako biste olakšali sastavljanje.

    Note: Komplet noževa od opružnog čelika ima veliku podlošku i još jedan nož prije prvog odstojnika kako je prikazano u nastavku.

    g423563

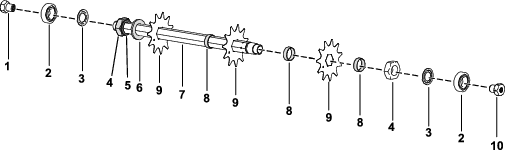

    Slika 12

    1. Umetak s navojem (desni navoj)
    2. Ležaj
    3. Brtveni prsten
    4. Protumatica
    5. Podložna pločica
    6. Velika podložna pločica
    7. Osovina
    8. Odstojnik
    9. Nož (od opružnog čelika)
    10. Umetak s navojem (lijevi navoj)

  5. Pri sastavljanju sklopa noževa priključka nanesite sredstvo za fiksiranje srednje jačine (kao što je plavi Loctite 243) na navoje umetaka.

  6. Pritegnite umetak s navojem, šesterokutni vijak i protumaticu na 108 do 135 Nm.

Servisiranje valjka

Za servisiranje valjka dostupni su komplet za popravak valjka za travu (dio br. 140-5552) i komplet alata za popravak valjka za travu (dio br. 140-5553) (Slika 13). Komplet za popravak valjka za travu sadržava sve ležajeve, matice ležajeva i brtve potrebne za popravak valjka.

Komplet alata za popravak valjka za travu sadržava sve potrebne alate i upute za popravak valjka s pomoću kompleta za popravak. Pogledajte katalog dijelova ili se obratite ovlaštenom distributeru tvrtke Toro za pomoć.

g346125

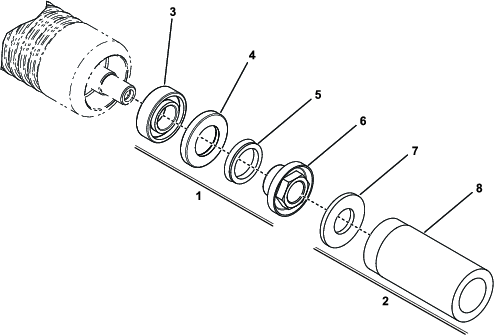

Slika 13

  1. Komplet za popravak valjka za travu (dio br. 140-5552)
  2. Komplet alata za popravak valjka za travu (dio br. 140-5553)
  3. Ležaj
  4. Brtva
  5. V-prsten
  6. Matica ležaja
  7. Ravna podloška
  8. Alat za ležaj / vanjsku brtvu
