Komplet električnog koluta za namatanje crijeva

Prskalice za travnjak Multi Pro® 1750 serijskog broja 315000000 i nadalje

Model No. 41159-Serial No. 415200000 and Up

Uvod

Ovaj je komplet električnog koluta za namatanje crijeva poseban priključak za traktorsku prskalicu za travnjak i namijenjen je profesionalnim korisnicima za komercijalnu upotrebu. Prvenstveno je namijenjen za prskanje na dobro održavanim travnjacima u parkovima i na golf-terenima, sportskim terenima i komercijalnim terenima

Pažljivo pročitajte ove informacije kako biste naučili ispravno upravljati uređajem i održavati ga te kako biste izbjegli tjelesne ozljede i oštećenja uređaja. Odgovorni ste za ispravno i sigurno upravljanje uređajem.

Na internetskoj stranici www.Toro.com možete dobiti više informacija, uključujući sigurnosne savjete, materijale za obuku rukovatelja, informacije o dodatnoj opremi i pomoć pri nalaženju distributera ili možete registrirati uređaj.

Ako vam je potreban servis, originalni dijelovi proizvođača Toro ili dodatne informacije, obratite se ovlaštenom serviseru ili službi za korisnike tvrtke Toro i pripremite broj modela i serijski broj svog uređaja. Slika 1 prikazuje lokaciju broja modela i serijskog broja na uređaju. Upišite brojeve na za to predviđeno mjesto.

Important: S pomoću mobilnog uređaja možete skenirati QR kod na naljepnici sa serijskim brojem (ako postoji) kako biste pristupili podacima o jamstvu i dijelovima te ostalim informacijama o proizvodu.

g328087

Slika 1

  1. Lokacija broja modela i serijskog broja

Note: Ovaj je uređaj u skladu sa svim relevantnim direktivama EU-a. Za više detalja pogledajte Izjavu o ugradnji na poleđini ove publikacije.Odredite lijevu i desnu stranu uređaja s uobičajenog vozačevog položaja.

Important: Za postavljanje ovog kompleta potrebna vam je politetraflouretilenska traka (npr. traka Teflon). Služi za omatanje navoja spojnica prije sastavljanja. Navoje treba omotati od dna prema vrhu kako bi se osigurao vodonepropustan spoj.

Important: Za postavljanje ovog kompleta potrebno je nemineralno mazivo, kao što je biljno ulje.

Sigurnost

Ako rukovatelj ili vlasnik neispravno upotrebljavaju ili održavaju uređaj, može doći do ozljeda. Kako biste smanjili mogućnost ozljeda, pridržavajte se ovih sigurnosnih uputa i uvijek obraćajte pažnju na simbol sigurnosnog upozorenja Graphic, koji označava Oprez, Upozorenje ili Opasnost – upute za osobnu sigurnost. Nepridržavanje uputa može dovesti do tjelesnih ozljeda ili smrti.

Radne i sigurnosne upute pročitajte i u Uputama za upotrebu vozila.

  • Ne usmjeravajte ručnu prskalicu prema ljudima ili životinjama. Tekućine pod visokim tlakom mogu prodrijeti kroz kožu i uzrokovati teške ozljede, a mogu dovesti i do amputacije uda ili smrti. Vruće tekućine i kemikalije mogu uzrokovati opekline ili ozljede. Ako bilo koji dio tijela dođe u kontakt s mlazom, odmah zatražite pomoć liječnika s iskustvom u liječenju ozljeda nastalih ubrizgavanjem tekućine.

  • Ruke ni bilo koji drugi dio tijela nemojte stavljati ispred mlaznice.

  • Ne ostavljajte opremu pod tlakom kad niste prisutni.

  • Ručnu prskalicu nemojte upotrebljavati ako je crijevo, blokada okidača, mlaznica ili bilo koji drugi dio oštećen ili ako nedostaje.

  • Nemojte upotrebljavati ručnu prskalicu ako na bilo kojem crijevu, spojnici ili bilo kojoj drugoj komponenti istječe tekućina.

  • Nemojte prskati u blizini električnih vodova.

  • Nemojte voziti dok prskate ručnom prskalicom.

  • Kad ručnom prskalicom raspršujete kemikalije, nosite kemijsko zaštitno odijelo, zaštitne naočale, respirator, gumene cipele i zaštitne rukavice.

  • Upravljajte uređajem samo kad je vidljivost dobra i u odgovarajućim vremenskim uvjetima. Ako postoji opasnost od munja, nemojte upravljati uređajem.

Oprez

Kemikalije su opasne i mogu uzrokovati tjelesne ozljede.

  • Pročitajte upute na naljepnicama za kemikalije prije rukovanja kemikalijama te se pridržavajte svih preporuka i mjera opreza proizvođača.

  • Pazite da kemikalije ne dođu u dodir s kožom. Dođe li do kontakta, temeljito operite zahvaćeno područje sapunom i čistom vodom.

  • Nosite zaštitne naočale i drugu zaštitnu opremu koju je preporučio proizvođač kemikalije.

Instalacija

Priprema uređaja

  1. Ispraznite spremnik prskalice.

  2. Očistite i isperite spremnik prskalice; pogledajte Upute za upotrebu za svoj uređaj.

  3. Parkirajte uređaj na ravnoj površini, aktivirajte ručnu kočnicu, isključite pumpu, isključite motor, izvadite ključ i pričekajte da se svi pomični dijelovi zaustave.

  4. Odspojite negativni kabel akumulatora.

  5. Odspojite pozitivni kabel akumulatora.

Postavljanje kabelskog svežnja

Dijelovi potrebni za ovaj postupak:

Kabelski svežanj1
Prekidač1
Čep i matica otporni na vremenske uvjete1
Mala obujmica (tip R)1
Prirubna matica (⅜)1
Noseći vijak1
Kabelski svežanj rastalnog uloška (108-9455)1
Relej(99-7435)1
Čepić za pričvršćivanje1

Postavljanje male obujmice (tip R)

  1. Uklonite pričvršćivače koji pričvršćuju prednje držače spremnika na vrhu spremnika.

    Note: Zadržite sve dijelove.

  2. Postavite noseći vijak u donju rupu na unutarnjoj desnoj strani držača spremnika.

  3. Postavite pričvršćivače držača spremnika koje ste prethodno uklonili kako biste pričvrstili držače na spremnik.

    Note: Provjerite je li držač pričvršćen za spremnik. Nemojte previše zategnuti.

  4. Pričvrstite malu obujmicu (tip R) na noseći vijak s pomoću prirubne matice (⅜ inča) kako prikazuje Slika 2.

  5. Kraj kabelskog svežnja za kolut usmjerite kroz obujmicu (tip R) kako prikazuje Slika 2.

    g023322

    Slika 2

    1. Obujmica (tip R) (mala)
    2. Kabelski svežanj

Postavljanje prekidača

  1. Uklonite 4 šesterokutna vijka koji pričvršćuju poklopac upravljačke ploče na konzolu i lagano podignite ploču.

    Note: Ako je potrebno, uklonite kuglastu ručicu sa šipke blokade diferencijala.

    g024734

    Slika 3

    1. Kuglasta ručica
    2. Šesterokutni vijak (¼ × ½ inča)

  2. Uklonite okrugli čep s poklopca upravljačke ploče (Slika 4).

    g329220

    Slika 4

    1. Čep ploče (okrugli)
    2. Poklopac upravljačke ploče

  3. Postavite prekidač na poklopac upravljačke ploče s pomoću protumatice i pritegnite protumaticu rukom (Slika 5).

    g329221

    Slika 5

    1. Protumatica (prekidač)
    2. Prekidač

  4. Postavite poklopac gumba na prekidač (Slika 6).

    g329222

    Slika 6

    1. Poklopac gumba

Spajanje kabelskog svežnja

  1. Spojite 2 konektora na kabelskom svežnju s 2-nožnim konektorom na prekidaču (Slika 7).

  2. Pričvrstite poklopac upravljačke ploče na polugu konzole koristeći vijke koje ste prethodno uklonili.

    Note: Postavite kuglastu ručicu na šipku blokade diferencijala, ako ste je prethodno uklonili.

  3. Spojite obližnji konektor u utikač koluta na glavnom kabelskom svežnju, koji se nalazi ispod prednjeg dijela upravljačke poluge.

  4. Umetnite sljedeći konektor u relej (Slika 7) i relej postavite u vanjsku rupu na okviru, pokraj postojećih releja.

  5. Spojite rastalni uložak na crvenu žicu spojenu na pozitivni (+) priključak akumulatora (Slika 7).

  6. Spojite negativni (–) priključak kabelskog svežnja na negativni (–) priključak akumulatora.

  7. Spojite udaljeni kraj kabelskog svežnja na uzemljenje kutije osigurača (Slika 7).

    g329224

    Slika 7

    1. Na pozitivni (+) priključak akumulatora
    2. Na negativni (–) priključak akumulatora
    3. Rastalni uložak
    4. Na relej
    5. Na glavni utikač kabelskog svežnja
    6. Na prekidač
    7. Na uzemljenje kutije osigurača

Postavljanje koluta

Dijelovi potrebni za ovaj postupak:

Nasadni okvir koluta1
Matični vijak(5/16)10
Prirubna matica (5/16 inča)10
Okretna pločica1
Crijevocrijevo1
Veliki noseći vijak4
Prirubna matica (⅜ inča)4
Ručka1
Štitnik od blata1
Obujmica1
Sigurnosna matica2
Mali noseći vijak2
Velika obujmica (tip R)2
Držač prskalice1
Odstojnik2
Samourezni vijci2
Aksijalni podložak1
Prstenasti uskočnik1

  1. Nasadni okvir koluta montirajte na bočnu stranu uređaja s pomoću 4 vijka (5/16 inča) i 4 prirubne matice (5/16 inča) kako prikazuje Slika 8.

    g023323

    Slika 8

    1. Nasadni okvir koluta

  2. Pričvrstite okretnu pločicu na donji dio koluta s pomoću 4 noseća vijka i 4 prirubne matice (⅜ inča) (Slika 9).

    g023324

    Slika 9

    1. Kolut
    2. Okretna pločica
    3. Obujmica
    4. Nasadni okvir koluta
    5. Okretna brava

  3. Spustite okretnu pločicu u rupu u nasadnom okviru koluta (Slika 9).

    Note: Pomaknite okretnu bravu ulijevo za lakše postavljanje.

  4. S donje strane okvira koluta pričvrstite aksijalnu podlošku i prstenasti uskočnik za stupić na okretnoj pločici (Slika 10).

    g023787

    Slika 10

    1. Prstenasti uskočnik
    2. Aksijalni podložak

  5. Labavo postavite ručku na okretnu pločicu s pomoću 4 vijka (5/16 inča) (Slika 11).

    g023326

    Slika 11

    1. Vijci (5/16)
    2. Štitnik od blata
    3. Ručka

  6. Pričvrstite štitnik od blata i ručku na okretnu pločicu s pomoću vijaka koje ste postavili u koraku 5 i 4 prirubne matice (5/16 inča) (Slika 11).

  7. Pričvrstite gornji dio štitnika od blata za ručku s pomoću 2 samourezna vijka (Slika 12).

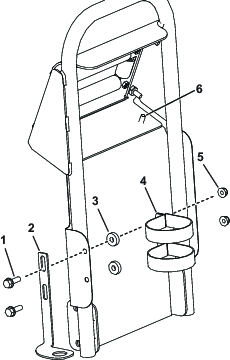

    g467032

    Slika 12

    1. Vijak (5/16 inča)
    2. Držač prskalice
    3. Odstojnik
    4. Obujmica (tip R) (velika)
    5. Prirubna matica (5/16 inča)
    6. Samourezni vijak

  8. Pričvrstite držač prskalice na štitnik od blata kako prikazuje Slika 12.

  9. Spojite kabelski svežanj na kolut.

Uklanjanje aktuatora i skupa ventila

Note: Sve uklonjene dijelove sačuvajte za kasnije postavljanje, osim ako je naznačeno drugačije.

  1. Skinite držač koji pričvršćuje aktuator na razvodnik ventila kraka ili ventila za mućkanje (Slika 13).

    Note: Pritisnite 2 nožice držača jednu prema drugoj i pritišćite prema dolje.

    Note: Zadržite aktuator i držač.

    g028237

    Slika 13

    1. Aktuator
    2. Rašljasta obujmica
    3. Ulaz stabla ventila

  2. Uklonite aktuator s razvodnika.

  3. Skinite držače koji drže sklop skupa optočnih ventila za krak, krajnji čep te sklop spojnice i crijeva kako prikazuje Slika 14.

    Important: Ako vaš uređaj ima instaliran GeoLink, ovo napravite za skupove ventila na obje strane.

    Note: Nećete upotrijebiti čep sa spojnim navojem, ali zadržite O-prsten koje je na njemu.

    g028391

    Slika 14

  4. Zabilježite trenutne postavke lijevog i desnog gumba.

    Important: Ako vaš uređaj ima instaliran GeoLink, zabilježite sve postavke gumba.

  5. Skup optočnih ventila za krak zakrenite za 180° kako prikazuje Slika 15.

    g028394

    Slika 15

    1. Skup ventila za krak

  6. Podesite lijevi i desni gumb na prethodne postavke.

    Important: Ako vaš uređaj ima instaliran GeoLink, podesite sve gumbe na njihove prethodne postavke.

  7. Postavite skup ventila za krak s pomoću prethodno uklonjenih držača, kako prikazuje Slika 16.

    g329235

    Slika 16

Postavljanje regulacijskog ventila

Dijelovi potrebni za ovaj postupak:

Prirubnički regulacijski ventil1
Krilna ručka2
Vijak ručke (6 – 32 × ⅝ inča)2
Držač ventila2
Koljeno od 90°1
Prirubni prsten1
Brtva1
Čep spojnice (1/2 inča)2
Ravna spojnica1
Rašljasta obujmica3
Ravni regulacijski ventil2
Nosač regulacijskog ventila (serijski broj 415399999 i stariji)1
Prirubni vijak (¼ × ⅝ inča)2
Sigurnosna matica (¼ inča)
Nosač regulacijskog ventila (serijski broj 415400000 i nadalje)1
Nosač regulacijskog ventila (serijski broj 415400000 i nadalje sa sustavom GeoLink)1
T-razvodnik1
Noseći vijak (¼ × ⅝ inča)2
Vijak (M6 x 12 mm)8
Crijevo za dovod1
Obujmica za crijevo1

Postavljanje regulacijskog ventila na uređaj

Prskalice za travnjak Multi Pro 1750 – serijski broj 415399999 i stariji

Note: Sve uklonjene dijelove sačuvajte za kasnije postavljanje, osim ako je naznačeno drugačije.

  1. Postavite nosač regulacijskog ventila na montažni okvir ventila s pomoću 2 prirubna vijka (¼ × ⅝ inča) kako prikazuje Slika 17.

    g329236

    Slika 17

    1. Montažni okvir ventila
    2. Montažni nosač ventila
    3. Prirubni vijak (¼ × ⅝ inča)

  2. Postavite crvenu krilnu ručku na regulacijski ventil kako prikazuje Slika 18.

    g493416

    Slika 18

    1. Regulacijski ventil
    2. Krilna ručka (crvena)
    3. Vijak ručke (6 – 32 × ⅝ inča)

  3. Postavite držač ventila na regulacijski ventil kako prikazuje Slika 19 A.

    g493417

    Slika 19

    1. Sklop regulacijskog ventila
    2. Držač ventila
    3. Prirubni vijak (br. 6)

  4. Pričvrstite držač ventila na regulacijski ventil s pomoću prirubnog vijka (br. 6) i rukom pritegnite vijak (Slika 19 B).

  5. Postavite sklop regulacijskog ventila na nosač regulacijskog ventila s pomoću 4 vijka (M6) kako prikazuje Slika 20.

    g329237

    Slika 20

    1. Držač ventila (sklop regulacijskog ventila)
    2. Vijak (M6)

  6. Pričvrstite sklop regulacijskog ventila na ventil kraka s pomoću prethodno uklonjenog O-prstena i rašljaste obujmice (Slika 21).

  7. Postavite čep (½ inča), O-prstene, spojnicu i sklop crijeva na regulacijski ventil s pomoću rašljastih obujmica koje ste prethodno uklonili kako prikazuje Slika 21.

    g329239

    Slika 21

    1. Čep (½ inča)
    2. Regulacijski ventil postavljen u držač ventila
    3. Spojnica
    4. Sklop crijeva

  8. Postavite aktuatore koje ste uklonili u koraku Slika 13 na razvodnik ventila s pomoću prethodno uklonjenih držača.

  9. Skinite crijevo mjerača tlaka sa spojnika.

  10. Postavite zelenu krilnu ručku i ravnu spojnicu na prirubnički regulacijski ventil s pomoću rašljaste obujmice kako prikazuje Slika 22.

    g490830

    Slika 22

    1. Vijak ručke (6 – 32 × ⅝ inča)
    2. Krilna ručka(zelena)
    3. Regulacijski ventil
    4. Rašljasta obujmica
    5. Ravna spojnica

  11. Odspojite čep i spojnik od ulaza mjerača tlaka (Slika 23).

    g329241

    Slika 23

    1. Brtva
    2. Pravokutna spojnica
    3. Brtveni prsten
    4. Spojnik
    5. Regulacijski ventil
    6. Crijevo za dovod

  12. Postavite sklop regulacijskog ventila okomito kako prikazuje Slika 23.

  13. Postavite spojnik u otvor na pravokutnoj spojnici (Slika 23).

    Note: Čep se može baciti.

  14. Spojite crijevo mjerača tlaka na spojnik.

  15. Spojite dovodno crijevo za spremnik na vodoravni regulacijski ventil s pomoću obujmice za crijevo.

  16. Pričvrstite otvoreni kraj crijeva za dovod na ravnu spojnicu s pomoću obujmice za crijevo.

  17. Crijevo za dovod usmjerite kako prikazuje Slika 24 i pričvrstite ga za kolut s pomoću obujmice za crijevo.

    Note: Ako je postavljen komplet za čišćenje i ispiranje spremnika, usmjerite crijevo iza pumpe za ispiranje.

    g028395

    Slika 24

    1. Dovodno crijevo za spremnik
    2. Crijevo za dovod

Postavljanje regulacijskog ventila na uređaj

Prskalice za travnjak Multi Pro 1750 bez sustava GeoLink – serijski broj 415400000 i nadalje

  1. Postavite aktuatore koje ste uklonili u koraku Slika 13 na razvodnik ventila s pomoću prethodno uklonjenih držača.

  2. Postavite nosač regulacijskog ventila na montažni okvir ventila s pomoću 2 prirubna vijka (¼ × ⅝ inča) i sigurnosnih matica (¼ inča) kako prikazuje Slika 25.

    g493510

    Slika 25

    1. Sigurnosna matica (¼ inča)
    2. Montažni okvir ventila
    3. Prirubni vijak (¼ × ⅝ inča)

  3. Postavite crvenu krilnu ručku na ravni regulacijski ventil.

    g493416

    Slika 26

    1. Regulacijski ventil
    2. Krilna ručka (crvena)
    3. Vijak ručke (6 – 32 × ⅝ inča)

  4. Postavite držač ventila na ravni regulacijski ventil kako prikazuje Slika 27 A.

  5. Pričvrstite držač ventila na regulacijski ventil s pomoću prirubnog vijka (br. 6) i rukom pritegnite vijak (Slika 27 B).

    g493417

    Slika 27

    1. Regulacijski ventil
    2. Držač ventila
    3. Prirubni vijak (br. 6)

  6. Postavite sklop regulacijskog ventila na vrh nosača regulacijskog ventila s pomoću 4 vijka (M6) kako prikazuje Slika 28.

    g493513

    Slika 28

    1. Držač ventila (sklop regulacijskog ventila)
    2. Vijak (M6)

  7. Pričvrstite sklop regulacijskog ventila na ventil kraka s pomoću prethodno uklonjenog O-prstena i rašljaste obujmice kako prikazuje Slika 29.

  8. Postavite čep (½ inča), O-prstene, spojnicu i sklop crijeva na regulacijski ventil s pomoću rašljastih obujmica koje ste prethodno uklonili kako prikazuje Slika 29.

    g493524

    Slika 29

    1. Čep (½ inča)
    2. Regulacijski ventil postavljen u držač ventila
    3. Spojnica
    4. Sklop crijeva

  9. Uklonite rašljastu obujmicu koja pričvršćuje čep spojnice i spojnik s kraja ventila (Slika 30).

  10. Postavite isporučeni T-razvodnik na kraj ventila s pomoću rašljaste obujmice koju ste uklonili u koraku 9.

  11. Postavite čep spojnice na stranu T-razvodnika koji ste postavili u koraku 9.

    g493525

    Slika 30

    1. Rašljasta obujmica
    2. T-razvodnik
    3. Čep spojnice(uklonjen s postojećeg razvodnika)
    4. Spojnik

  12. Postavite ravnu spojnicu na drugi ravni regulacijski ventil s pomoću rašljaste obujmice kako prikazuje Slika 31.

    g491707

    Slika 31

    1. Vijak ručke (6 – 32 × ⅝ inča)
    2. Krilna ručka(zelena)
    3. Regulacijski ventil
    4. Rašljasta obujmica
    5. Ravna spojnica

  13. Spojite crijevo za dovod na dno ravne spojnice.

  14. Spojite sklop regulacijskog ventila s ravnom spojnicom na dnu T-razvodnika s pomoću isporučene rašljaste obujmice (Slika 32).

  15. Postavite sklop regulacijskog ventila na dno nosača regulacijskog ventila s pomoću 4 vijka (M6) kako prikazuje Slika 32.

    g493536

    Slika 32

  16. Spojite dovodno crijevo za spremnik na vodoravni regulacijski ventil s pomoću obujmice za crijevo.

  17. Pričvrstite otvoreni kraj crijeva za dovod na ravnu spojnicu s pomoću obujmice za crijevo.

  18. Crijevo za dovod usmjerite kako prikazuje Slika 33 i pričvrstite ga za kolut s pomoću obujmice za crijevo.

    Note: Ako je postavljen komplet za čišćenje i ispiranje spremnika, usmjerite crijevo iza pumpe za ispiranje.

    g493537

    Slika 33

    1. Dovodno crijevo za spremnik
    2. Crijevo za dovod

Postavljanje regulacijskog ventila na uređaj

Prskalice za travnjak Multi Pro 1750 – serijski broj 415400000 i nadalje sa sustavom GeoLink™

  1. Postavite aktuatore koje ste uklonili u koraku Slika 13 na razvodnik ventila s pomoću prethodno uklonjenih držača.

  2. Postavite nosač regulacijskog ventila na montažni okvir ventila s pomoću 2 noseća vijka (¼ inča – 20 × ⅝ inča) i 2 sigurnosne matice (¼ inča – 20), kako prikazuje

    g491712

    Slika 34

    1. Noseći vijak (¼ inča – 20 × ⅝ inča)
    2. Nosač regulacijskog ventila
    3. Sigurnosna matica (¼ inča – 20)

  3. Uklonite rašljastu obujmicu koja pričvršćuje čep spojnice i spojnik s kraja ventila (Slika 35).

  4. Postavite T-razvodnik kompleta na kraj ventila s pomoću rašljaste obujmice koju ste uklonili u koraku 3.

    g493719

    Slika 35

    1. Rašljasta obujmica
    2. Nosač regulacijskog ventila
    3. T-spojnica
    4. Čep spojnice i spojnik

  5. Postavite zelenu krilnu ručku na ravni regulacijski ventil Slika 36.

    g491707

    Slika 36

    1. Vijak ručke (6 – 32 × ⅝ inča)
    2. Krilna ručka(zelena)
    3. Regulacijski ventil
    4. Rašljasta obujmica
    5. Ravna spojnica

  6. Postavite držač ventila na ravni regulacijski ventil kako prikazuje Slika 37 A.

  7. Pričvrstite držač ventila na regulacijski ventil s pomoću prirubnog vijka (br. 6) i rukom pritegnite vijak (Slika 37 B).

    g491708

    Slika 37

    1. Sklop regulacijskog ventila
    2. Držač ventila
    3. Prirubni vijak (br. 6)

  8. Pričvrstite crijevo za dovod na ravnu spojnicu s pomoću obujmice za crijevo.

  9. Pričvrstite sklop regulacijskog ventila na T-spojnicu s pomoću rašljaste obujmice kako prikazuje Slika 38.

    g493731

    Slika 38

    1. Rašljasta obujmica
    2. Sklop regulacijskog ventila
    3. T-spojnica

  10. Postavite držač ventila na nosač regulacijskog ventila s pomoću 4 prirubna vijka (M6 × 12 mm); pritegnite vijke na 10 do 12 Nm.

    g491709

    Slika 39

    Neki dijelovi nisu prikazani radi jasnoće

    1. Držač ventila
    2. Nosač regulacijskog ventila
    3. Prirubni vijak (M6 × 12 mm)

  11. Postavite držač ventila na regulacijski ventil kako prikazuje A.

  12. Pričvrstite držač ventila na regulacijski ventil s pomoću prirubnog vijka (br. 6) i rukom pritegnite vijak kako prikazuje B.

    g493417

    Slika 40

    1. Sklop regulacijskog ventila
    2. Držač ventila
    3. Prirubni vijak (br. 6)

  13. Postavite sklop regulacijskog ventila na skup ventila kako prikazuje Slika 41.

    g493802

    Slika 41

    1. Rašljasta obujmica
    2. Sklop regulacijskog ventila

  14. Postavite sklop regulacijskog ventila na vrh nosača regulacijskog ventila s pomoću 4 vijka (M6) kako prikazuje Slika 42.

    g493790

    Slika 42

    Neki dijelovi nisu prikazani radi jasnoće

    1. Držač ventila
    2. Nosač
    3. Vijci (M6)

  15. Postavite čepove (½ inča), O-prstene, spojnice i sklopove crijeva na regulacijske ventile s pomoću rašljastih obujmica koje ste prethodno uklonili.

  16. Uklonite rašljastu obujmicu kojom je crijevo pričvršćeno za kraj razvodnika.

    g494803

    Slika 43

  17. Postavite zaporni ventil na crijevo i uređaj. Učvrstite ih rašljastim obujmicama.

    g494802

    Slika 44

  18. Spojite dovodna crijeva za spremnik na vodoravni regulacijski ventil s pomoću obujmice za crijevo.

  19. Crijevo za dovod usmjerite kako je prikazano i pričvrstite ga za kolut s pomoću obujmice za crijevo.

    g493803

    Slika 45

    1. Dovodna crijeva za spremnik
    2. Crijevo za dovod

    Note: Ako je postavljen komplet za čišćenje i ispiranje spremnika, usmjerite crijevo iza pumpe za ispiranje.

Spajanje crijeva

Dijelovi potrebni za ovaj postupak:

Dugo crijevo sa spojnicom1
Prskalica1
Plastična obujmica za crijevo1

  1. Pričvrstite kabelski svežanj za dovodno crijevo s pomoću 2 vezice za kabel.

  2. Omotajte traku Teflon® oko navoja spojnice na dugoj cijevi i postavite je u spojnu cijev na kolutu (Slika 46).

    g001719

    Slika 46

  3. Slobodan kraj dugog crijeva spojite na spojnicu prskalice (Slika 47).

    g467309

    Slika 47

    1. Crijevo
    2. Obujmica za crijevo
    3. Stepeničasta spojnica
    4. Prskalica

  4. Kraj crijeva učvrstite plastičnom obujmicom za crijevo.

  5. Spojite pozitivnu žicu akumulatora na akumulator.

  6. Spojite negativnu žicu akumulatora na akumulator.

  7. Pritisnite gumb za namatanje crijeva i pažljivo usmjeravajte crijevo na kolut pomičući ga s jedne na drugu stranu kako bi se ravnomjerno namotalo.

    Oprez

    Ruke, široka odjeća, duga kosa i nakit mogu zapeti u crijevu i kolutu tijekom uvlačenja i uzrokovati ozljede.

    • Držite ruke podalje od koluta i crijeva dok se uvlači.

    • Nemojte nositi široku odjeću ili nakit, a dugu kosu svežite.

Rad

Upozorenje

Tekućina pod tlakom može prodrijeti kroz kožu i uzrokovati ozljede.

  • Držite ruke i tijelo podalje od mlaznica koje izbacuju tekućinu pod visokim tlakom.

  • Ne usmjeravajte prskalicu prema ljudima ili životinjama.

  • Prije stavljanja sustava pod pritisak provjerite jesu li sva crijeva za tekućinu u dobrom stanju i jesu li sve veze i spojnice zategnute.

  • Nađite mjesta propuštanja tekućine s pomoću kartona ili papira.

  • Prije obavljanja radova na sustavu sigurno otpustite sav pritisak u njemu.

  • Odmah potražite liječničku pomoć ako tekućina prodre kroz kožu.

  • Vruće tekućine i kemikalije mogu uzrokovati opekline i druge ozljede.

Important: Uvijek morate isprazniti i očistiti prskalicu neposredno nakon svake upotrebe. U suprotnom bi moglo doći do sušenja ili zgušnjavanja kemikalija u cijevima, a time i do začepljenja pumpe i ostalih komponenti.

Očistite sustav prskalice nakon svake upotrebe. Da biste dobro očistili sustav prskalice:

  • Isperite ga 3 puta.

  • Za svako ispiranje upotrijebite najmanje 189 l tekućine.

  • Upotrebljavajte sredstva za čišćenje i neutralizaciju u skladu s preporukom proizvođača kemikalije.

  • Upotrebljavajte čistu vodu (bez sredstava za čišćenje ili neutralizaciju) pri posljednjem ispiranju.

Prebacivanje s prskanja iz krakova na ručno prskanje

  1. Zaustavite uređaj, isključite krakove i aktivirajte ručnu kočnicu.

    Upozorenje

    Ako vozite dok upotrebljavate ručnu prskalicu, možete izgubiti kontrolu nad vozilom, što može dovesti do ozljeda ili smrti. Ne upravljajte ručnom prskalicom dok vozite.

  2. Na stražnjoj strani uređaja provjerite je li zaključan okidač mlaznice.

  3. Okrenite zelenu ručku regulacijskog ventila za 90°.

  4. Uključite pumpu s vozačeva položaja.

  5. UKLJUčITE glavni prekidač krakova.

  6. Podesite željenu brzinu motora i aktivirajte opciju zaključavanja neutralne brzine motora.

    Important: Pri upotrebi ručne prskalice nemojte primjenjivati tlak veći od 10,34 bara.

Prskanje ručnom prskalicom

  1. S koluta odmotajte potrebnu dužinu crijeva.

    Important: Crijevo nemojte povlačiti za prskalicu. Držite i izravno povlačite crijevo. Ako crijevo povlačite prskalicom, spojnica prskalice može puknuti ili se crijevo može oštetiti.

  2. Otpustite blokadu okidača.

  3. Usmjerite mlaznicu prskalice prema području koje želite prskati i pritisnite okidač.

  4. Otpustite okidač i ponovno aktivirajte blokadu kad završite.

Prebacivanje s ručnog prskanja na prskanje iz krakova

  1. Pritisnite gumb za uvlačenje na kolutu i uvlačite crijevo dok ne preostane samo nekoliko centimetara.

    Note: Gumb za uvlačenje crijeva može se upotrebljavati samo kad je ključ nadzornika na konzoli prskalice u otključanom položaju.

    Oprez

    Ruke, široka odjeća, duga kosa i nakit mogu zapeti u crijevu i kolutu tijekom uvlačenja i uzrokovati ozljede.

    • Držite ruke podalje od koluta i crijeva dok se uvlači.

    • Nemojte nositi široku odjeću ili nakit, a dugu kosu svežite.

  2. Okrenite zelenu ručku regulacijskog ventila za 90°.

  3. Usmjerite mlaznicu prema području koje je sigurno za prskanje, otključajte okidač te ga povucite i držite dok iz crijeva ne izađe sva tekućina i zatim zaključajte okidač.

  4. Prskalicu vratite u držač na stražnjoj strani koluta.

  5. Vratite brzinu motora na prazni hod.

  6. Zaustavite pumpu.

    Important: Isperite mlaznicu čistom vodom tijekom svakodnevnog čišćenja (pročitajte Upute za upotrebu prskalice). Ako prskalica nije dobro očišćena, može se smanjiti učinkovitost i pouzdanost kompleta koluta i prskalice.

  7. Postavite željeni tlak (bar) prskanja s pomoću prekidača za intenzitet prskanja.
