Komplet električne motalice za crevo

Prskalica za travnjak Multi Pro® 1750 sa serijskim brojem 315000000 i novija

Model No. 41159-Serial No. 415200000 and Up

Увод

Komplet električne motalice za crevo je namenski dodatak za vozilo koje služi za prskanje travnjaka i namenjen je za upotrebu od strane stručnih lica, angažovanih operatera kod komercijalnih primena. Prevashodno je projektovan za prskanje dobro održavanih travnjaka u parkovima, na golf terenima i sportskim terenima i na komercijalnim površinama

Pažljivo pročitajte ove informacije da biste naučili kako da pravilno koristite i održavate svoj uređaj i kako da izbegnete povrede i oštećenje proizvoda. Pravilno i bezbedno rukovanje proizvodom je vaša odgovornost.

Posetite www.Toro.com za više informacija, uključujući savete u vezi sa bezbednošću, materijale za obuku, informacije o dodatnoj opremi, pomoć u pronalaženju prodavca ili da biste registrovali svoj proizvod.

Kad god su vam potrebni servis, originalni Toro delovi ili dodatne informacije, obratite se ovlašćenom serviseru ili Toro korisničkoj službi i pripremite broj modela i serijski broj svog proizvoda. Слика 1 pokazuje lokaciju broja modela i serijskog broja na proizvodu. Zapišite brojeve u za to predviđenom prostoru.

Important: Možete mobilnim uređajem da skenirate QR kôd na nalepnici sa serijskim brojem (ako je deo opreme) kako biste pristupili informacijama o garanciji, delovima i drugim informacijama o proizvodu.

g328087

Слика 1

  1. Lokacija sa brojem modela i serijskim brojem

Note: Ovaj proizvod je usaglašen sa svim relevantnim evropskim direktivama. Za detalje pogledajte Deklaraciju o ugradnji (DOI) u zadnjem delu ove publikacije.Utvrdite levu i desnu stranu mašine iz uobičajenog položaja operatera.

Important: Za montažu ovog kompleta potrebna je teflon traka. Traka se koristi za omotavanje navoja priključaka pre sklapanja. Navoji treba da se omotavaju počev od osnove pa idući prema vrhu priključka kako bi se osiguralo vodootporno zaptivanje.

Important: Za montažu ovog kompleta biće potrebno mazivo koje nije na bazi nafte, kao što je biljno ulje.

Безбедност

Nepravilno korišćenje ili održavanje od strane operatera može dovesti do povrede. Da biste smanjili mogućnost povrede, poštujte ova bezbednosna uputstva i uvek vodite računa o simbolu za bezbednosno upozorenje Graphic, koji označava oprez, upozorenje ili opasnost – uputstva za ličnu bezbednost. Nepoštovanje ovih uputstava može dovesti do telesne povrede ili smrtnog ishoda.

Pročitajte i uputstva za bezbednost i rad u Priručniku za operateraza vozilo.

  • Nemojte usmeravati ručnu prskalicu prema ljudima ili životinjama. Fluidi pod velikim pritiskom mogu prodreti u kožu i izazvati teške povrede, verovatno dovodeći do amputacije ili smrtnog ishoda. Vrela tečnost i hemikalije takođe mogu izazvati opekotine ili povredu. Ako neki deo tela dospe u kontakt sa mlazom iz prskalice, odmah se obratite lekaru koji je upoznat sa povredama nastalim od injektiranih fluida.

  • Nemojte stavljati ruku ili neki drugi deo tela ispred mlaznice prskalice.

  • Nemojte ostavljati opremu pod pritiskom kada niste prisutni.

  • Nemojte koristiti ručnu prskalicu ako je crevo, aktivaciona blokada, mlaznica ili neki drugi deo oštećen ili nedostaje.

  • Nemojte koristiti ručnu prskalicu ako na crevima, priključcima ili drugim komponentama ima procurivanja.

  • Nemojte prskati u blizini vodova za struju.

  • Nemojte voziti dok prskate ručnom prskalicom.

  • Kada ručnom prskalicom prskate hemikalije nosite odelo za zaštitu od hemikalija, zaštitne naočare, zaštitni respirator, gumenu obuću i zaštitne rukavice.

  • Mašinom rukujte samo u uslovima dobre vidljivosti i odgovarajućim vremenskim uslovima. Nemojte upravljati mašinom ako postoji opasnost od grmljavine.

Пажња

Hemikalije su opasne i mogu dovesti do telesne povrede.

  • Pročitajte smernice na hemijskim nalepnicama pre rukovanja sa hemikalijama i pratite sve preporuke i mere opreza koje je dao proizvođač.

  • Držite hemikalije podalje od vaše kože. Ukoliko dođe do kontakta, temeljno isperite zahvaćenu površinu sa sapunom i čistom vodom.

  • Nosite naočare i drugu zaštitnu opremu koju je preporučio proizvođač hemikalija.

Инсталирање

Priprema mašine

  1. Ispraznite rezervoar prskalice.

  2. Očistite i isperite rezervoar prskalice; pogledajte Priručnik za operatera za mašinu.

  3. Parkirajte mašinu na ravnoj površini, aktivirajte parkirnu kočnicu, isključite pumpu, isključite motor, izvadite ključ, i sačekajte da se svi pokretni delovi zaustave.

  4. Odvojite negativni kabl akumulatora.

  5. Odvojite pozitivni kabl akumulatora.

Priključivanje snopa kablova

Делови потребни за овај поступак:

Snop kablova1
Prekidač1
Vodootporni čep i navrtka1
Mala R-stezaljka1
Navrtka sa prirubnicom (⅜")1
Zavrtanj sa poluokruglom kapom1
Snop kablova sa topljivim umecima (108-9455)1
Relej(99-7435)1
Utisni pričvršćivač1

Montaža male R-stezaljke

  1. Skinite pričvršćivače koji pričvršćuju prednje držače rezervoara na vrhu rezervoara.

    Note: Sačuvajte sve delove.

  2. Montirajte zavrtanj sa poluokruglom kapom u donju unutrašnju rupu na desnom držaču rezervoara.

  3. Montirajte pričvršćivače držača rezervoara koje ste prethodno skinuli kako biste pričvrstili držače za rezervoar.

    Note: Proverite da li je držač dobro pričvršćen za rezervoar. Nemojte ga previše dotegnuti.

  4. Pričvrstite malu R-stezaljku za zavrtanj sa poluokruglom kapom pomoću navrtke sa prirubnicom (⅜") kako je prikazano na Слика 2.

  5. Provucite kraj snopa kablova prema motalici za crevo kroz R-stezaljku, kako je prikazano na slici Слика 2.

    g023322

    Слика 2

    1. R-stezaljka (mala)
    2. Snop kablova

Montiranje prekidača

  1. Skinite 4 vijka sa šestougaonom glavom koji pričvršćuju poklopac komandne table za konzolu i malo odignite tablu.

    Note: Po potrebi skinite ručicu sa poluge za blokadu diferencijala.

    g024734

    Слика 3

    1. Ručica
    2. Vijak sa šestougaonom glavom (¼ x ½")

  2. Skinite okrugli čep sa poklopca komandne table (Слика 4).

    g329220

    Слика 4

    1. Čep table (okrugli)
    2. Poklopac komandne table

  3. Postavite prekidač na poklopac komandne table pomoću kontranavrtke pa pritegnite kontranavrtku rukom (Слика 5).

    g329221

    Слика 5

    1. Kontranavrtka (prekidač)
    2. Prekidač

  4. Montirajte poklopac tastera na prekidač (Слика 6).

    g329222

    Слика 6

    1. Poklopac tastera

Priključivanje snopa kablova

  1. Priključite 2 priključka na snopu kablova na dvostruki pljosnati priključak na prekidaču (Слика 7).

  2. Pričvistite poklopac komandne table za komandnu polugu pomoću zavrtanja koje ste prethodno skinuli.

    Note: Montirajte dugme na polugu za blokadu diferencijala ako ste ga ranije skinuli.

  3. Priključite bliži konektor na utičnicu za motalicu na glavnom snopu kablova, koji se nalazi ispod prednjeg dela komandne poluge.

  4. Uključite sledeći priključak u relej (Слика 7), i montirajte relej na spoljnu rupu na ramu pored postojećih releja.

  5. Priključite topljivi umetak na crvenu žicu pričvršćenu za pozitivni (+) terminal akumulatora Слика 7

  6. Priključite negativni (-) priključak na snopu kablova na negativni (-) terminal akumulatora.

  7. Priključite dalji kraj snopa kablova na uzemljenje bloka osigurača (Слика 7).

    g329224

    Слика 7

    1. Na pozitivni (+) terminal akumulatora
    2. Na negativni (-) terminal akumulatora
    3. Topljivi umetak
    4. Na relej
    5. Na utičnicu na glavnom snopu kablova
    6. Na prekidač
    7. Na uzemljenje bloka osigurača

Montaža motalice za crevo

Делови потребни за овај поступак:

Noseći ram motalice1
Zavrtanj(5/16)10
Navrtka sa prirubnicom (5/16")10
Okretna ploča1
Motalica za crevo1
Veliki zavrtanj sa poluokruglom kapom4
Navrtka sa prirubnicom (⅜")4
Drška1
Blatobran1
Opružna spojnica1
Kontra navrtka2
Mali zavrtanj sa poluokruglom kapom2
Velika R-stezaljka2
Nosač pištolja prskalice1
Odstojnik2
Samourezni vijci2
Noseća podloška1
Prstenasti osigurač1

  1. Montirajte noseći ram motalice za crevo na stranicu mašine pomoću 4 zavrtnja (5/16") i 4 navrtke sa prirubnicom (5/16") kako je prikazano na Слика 8.

    g023323

    Слика 8

    1. Noseći ram motalice

  2. Pričvrstite okretnu ploču za dno motalice pomoću 4 zavrtnja sa poluokruglom kapom i 4 navrtke sa prirubnicom (⅜") (Слика 9).

    g023324

    Слика 9

    1. Motalica za crevo
    2. Okretna ploča
    3. Opružna spojnica
    4. Noseći ram motalice
    5. Blokada okretanja

  3. Spustite okretnu ploču u otvor na nosećem ramu motalice (Слика 9).

    Note: Pomerite blokadu okretanja nalevo radi lakše montaže.

  4. Sa donje strane nosećeg rama motalice pričvrstite noseću podlošku i prstenasti osigurač za stub na okretnoj ploči (Слика 10).

    g023787

    Слика 10

    1. Prstenasti osigurač
    2. Noseća podloška

  5. Labavo pričvrstite dršku za okretnu ploču pomoću 4 zavrtnja (5/16") (Слика 11).

    g023326

    Слика 11

    1. Zavrtnji (5/16")
    2. Blatobran
    3. Drška

  6. Pričvrstite blatobran i dršku za okretnu ploču pomoću zavrtanja montiranih u koraku 5 i 4 navrtke sa prirubnicom (5/16") (Слика 11).

  7. Pričvrstite vrh blatobrana za dršku pomoću 2 samourezna vijka (Слика 12).

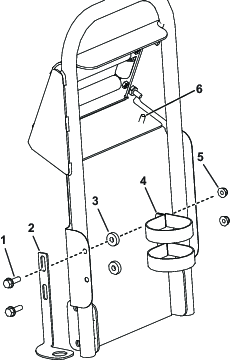

    g467032

    Слика 12

    1. Zavrtanj (5/16")
    2. Nosač pištolja prskalice
    3. Odstojnik
    4. R-stezaljka(velika)
    5. Navrtka sa prirubnicom (5/16")
    6. Samourezni vijak

  8. Pričvrstite držač pištolja prskalice na blatobran kako je prikazano na Слика 12.

  9. Priključite snop kablova na motalicu.

Skidanje aktuatora i klastera ventila

Note: Sačuvajte sve skinute delove za buduću montažu, osim ako nije drugačije napomenuto.

  1. Skinite držač koji pričvršćuje aktuator za ventil razvodnika za odsečni ventil ili ventil za mućkanje (Слика 13).

    Note: Stisnite 2 nožice držača zajedno dok ih gurate nadole.

    Note: Zadržite aktuator i držač.

    g028237

    Слика 13

    1. Aktuator
    2. Držač
    3. Port rukavca

  2. Skinite aktuator sa razvodnog ventila.

  3. Skinite držače koji drže sklop klastera bajpas ventila prskalice, krajnji poklopac i sklop priključka i creva kako je prikazano na Слика 14.

    Important: Ako je na vašoj mašini instaliran GeoLink sistem, uradite ovo za klastere ventila na obe strane.

    Note: Nećete koristiti muški poklopac, ali sačuvajte O-prsten koji je na poklopcu.

    g028391

    Слика 14

  4. Obratite pažnju na aktuelna podešavanja levog i desnog dugmeta i zabeležite ih.

    Important: Ako je na vašoj mašini instaliran GeoLink sistem, zabeležite sva podešavanja dugmadi.

  5. Okrenite klaster bajpas ventila za 180°, kao što je prikazano na slici Слика 15.

    g028394

    Слика 15

    1. Klaster ventila prskalice

  6. Podesite levu i desnu ručicu kako su prethodno bile podešene.

    Important: Ako je na vašoj mašini instaliran GeoLink sistem, vratite svu dugmad na ranija podešavanja.

  7. Montirajte klaster ventila prskalice pomoću držača koje ste ranije skinuli, kao što je prikazano na slici Слика 16.

    g329235

    Слика 16

Montaža regulacionog ventila

Делови потребни за овај поступак:

Regulacioni ventil sa prirubnicom1
Krilna ručica2
Zavrtanj ručice (6–32 x ⅝")2
Nosač ventila2
Koleno od 90°1
Prirubnička stezaljka1
Zaptivka1
Poklopac priključka (½")2
Ravni priključak1
Držač3
Ravni regulacioni ventil2
Nosač regulacionog ventila (sa serijskim brojem 415399999 i stariji)1
Zavrtanj sa prirubnicom (1/4 x ⅝")2
Kontranavrtka (¼")
Nosač regulacionog ventila (sa serijskim brojem 415400000 i noviji)1
Nosač regulacionog ventila (sa serijskim brojem 415400000 i noviji i sa GeoLink sistemom)1
T-razvodnik1
Zavrtanj sa poluokruglom kapom (¼ x ⅝")2
Zavrtanj (M6 x 12 mm)8
Napojno crevo motalice1
Stezaljka za crevo1

Montiranje regulacionog ventila na mašinu

Prskalice za travnjak Multi Pro 1750 – sa serijskim brojem 415399999 i starije

Note: Sačuvajte sve skinute delove za buduću montažu, osim ako nije drugačije napomenuto.

  1. Montirajte nosač regulacionog ventila na noseći ram ventila pomoću 2 zavrtnja sa prirubnicom (¼ x ⅝"), kako je prikazano na slici Слика 17.

    g329236

    Слика 17

    1. Noseći ram ventila
    2. Montažni nosač ventila
    3. Zavrtanj sa prirubnicom (1/4 x ⅝")

  2. Montirajte crvenu krilnu ručicu na regulacioni ventil, kako je prikazano u odeljku A na slici Слика 18.

    g493416

    Слика 18

    1. Regulacioni ventil
    2. Krilna ručica (crvena)
    3. Zavrtanj ručice (6–32 x ⅝")

  3. Montirajte nosač ventila na regulacioni ventil, kako je prikazano u odeljku A na slici Слика 19.

    g493417

    Слика 19

    1. Sklop regulacionog ventila
    2. Nosač ventila
    3. Vijak sa prirubnicom (#6)

  4. Pričvrstite nosač ventila na regulacioni ventil pomoću zavrtnja sa prirubnicom (#6) i pritegnite zavrtanj rukom (odeljak B na slici Слика 19).

  5. Montirajte sklop regulacionog ventila na nosač regulacionog ventila pomoću 4 zavrtnja (M6), kako je prikazano na slici Слика 20.

    g329237

    Слика 20

    1. Nosač ventila (sklop regulacionog ventila)
    2. Zavrtanj (M6)

  6. Pričvrstite sklop regulacionog ventila na ventil prskalice pomoću O-prstena i držača koje ste ranije skinuli (Слика 21).

  7. Montirajte poklopac (½"), O-prstenove, priključak i sklop creva na regulacioni ventil pomoću držača koje ste ranije skinuli, kako je prikazano na slici Слика 21.

    g329239

    Слика 21

    1. Poklopac (½")
    2. Regulacioni ventil postavljen u nosač ventila
    3. Priključak
    4. Sklop creva

  8. Postavite aktuatore skinute na slici Слика 13 na ventil razvodnika pomoću držača koje ste ranije skinuli.

  9. Skinite crevo za detekciju pritiska sa spojnice.

  10. Montirajte zelenu krilnu ručicu i ravni priključak na regulacioni ventil sa prirubnicom, kao što je prikazano na slici Слика 22.

    g490830

    Слика 22

    1. Zavrtanj ručice (6–32 x ⅝")
    2. Krilna ručica(zelena)
    3. Regulacioni ventil
    4. Držač
    5. Ravni priključak

  11. Skinite poklopac i spojnicu sa priključka za merač pritiska (Слика 23).

    g329241

    Слика 23

    1. Zaptivka
    2. Priključak od 90°
    3. Stezaljka zaptivke
    4. Spojnica
    5. Regulacioni ventil
    6. Napojno crevo motalice

  12. Montirajte sklop regulacionog ventila vertikalno, kako je prikazano na Слика 23.

  13. Postavite spojnicu u otvoreni priključak na kolenastom priključku (90°) (Слика 23).

    Note: Poklopac možete baciti.

  14. Povežite crevo za detekciju pritiska na spojnicu.

  15. Priključite dovodno crevo rezervoara na horizontalni regulacioni ventil pomoću stezaljke za crevo.

  16. Pričvrstite otvoreni kraj dovodnog creva motalice za crevo na ravni priključak pomoću stezaljke za crevo.

  17. Provucite napojno crevo motalice kako je prikazano na Слика 24 i pričvrstite ga za motalicu pomoću stezaljke za crevo.

    Note: Ako je montirana oprema za ispiranje rezervoara, provucite crevo iza pumpe za ispiranje.

    g028395

    Слика 24

    1. Napojno crevo rezervoara
    2. Napojno crevo motalice

Montiranje regulacionog ventila na mašinu

Prskalice za travnjak Multi Pro 1750 bez GeoLink sistema – sa serijskim brojem 415400000 i novije

  1. Postavite aktuatore skinute na slici Слика 13 na ventil razvodnika pomoću držača koje ste ranije skinuli.

  2. Montirajte nosač regulacionog ventila na noseći ram ventila pomoću 2 zavrtnja sa prirubnicom (¼ x ⅝") i kontranavrtki (¼"), kako je prikazano na slici Слика 25.

    g493510

    Слика 25

    1. Kontranavrtka (¼")
    2. Noseći ram ventila
    3. Zavrtanj sa prirubnicom (1/4 x ⅝")

  3. Postavite crvenu krilnu ručicu na ravni regulacioni ventil.

    g493416

    Слика 26

    1. Regulacioni ventil
    2. Krilna ručica (crvena)
    3. Zavrtanj ručice (6–32 x ⅝")

  4. Montirajte nosač ventila na ravni regulacioni ventil, kako je prikazano u odeljku A na slici Слика 27.

  5. Pričvrstite nosač ventila na regulacioni ventil pomoću zavrtnja sa prirubnicom (#6) i pritegnite zavrtanj rukom (odeljak B na slici Слика 27).

    g493417

    Слика 27

    1. Regulacioni ventil
    2. Nosač ventila
    3. Vijak sa prirubnicom (#6)

  6. Montirajte sklop regulacionog ventila na gornji deo nosača regulacionog ventila pomoću 4 zavrtnja (M6), kako je prikazano na slici Слика 28.

    g493513

    Слика 28

    1. Nosač ventila (sklop regulacionog ventila)
    2. Zavrtanj (M6)

  7. Pričvrstite sklop regulacionog ventila na ventil prskalice pomoću O-prstena i držača koje ste ranije skinuli, kao što je prikazano na slici Слика 29.

  8. Montirajte poklopac (½"), O-prstenove, priključak i sklop creva na regulacioni ventil pomoću držača koje ste ranije skinuli, kako je prikazano na slici Слика 29.

    g493524

    Слика 29

    1. Poklopac (½")
    2. Regulacioni ventil postavljen u nosač ventila
    3. Priključak
    4. Sklop creva

  9. Skinite držač kojim se pričvršćuju poklopac priključka i spojnica sa kraja sekcije ventila (Слика 30).

  10. Postavite T-razvodnik na kraj sekcije ventila pomoću držača skinutog u koraku 9.

  11. Postavite poklopac priključka na bočnu stranu T-razvodnika montiranog u koraku 9.

    g493525

    Слика 30

    1. Držač
    2. T-razvodnik
    3. Poklopac priključka(uklonjeno sa postojećeg razvodnika)
    4. Spojnica

  12. Montirajte ravni priključak na drugi ravni regulacioni ventil sa prirubnicom, kao što je prikazano na slici Слика 31.

    g491707

    Слика 31

    1. Zavrtanj ručice (6–32 x ⅝")
    2. Krilna ručica(zelena)
    3. Regulacioni ventil
    4. Držač
    5. Ravni priključak

  13. Priključite dovodno crevo motalice za crevo na donji deo ravnog priključka.

  14. Povežite sklop regulacionog ventila sa ravnim priključkom na donjem delu T-razvodnika pomoću isporučenog držača (Слика 32).

  15. Montirajte sklop regulacionog ventila na donji deo nosača regulacionog ventila pomoću 4 zavrtnja (M6), kako je prikazano na slici Слика 32.

    g493536

    Слика 32

  16. Priključite dovodno crevo rezervoara na horizontalni regulacioni ventil pomoću stezaljke za crevo.

  17. Pričvrstite otvoreni kraj dovodnog creva motalice za crevo na ravni priključak pomoću stezaljke za crevo.

  18. Provucite napojno crevo motalice kako je prikazano na Слика 33 i pričvrstite ga za motalicu pomoću stezaljke za crevo.

    Note: Ako je montirana oprema za ispiranje rezervoara, provucite crevo iza pumpe za ispiranje.

    g493537

    Слика 33

    1. Napojno crevo rezervoara
    2. Napojno crevo motalice

Montiranje regulacionog ventila na mašinu

Prskalice za travnjak Multi Pro 1750 – sa serijskim brojem 415400000 i novije i sa GeoLink™ sistemom

  1. Postavite aktuatore skinute na slici Слика 13 na ventil razvodnika pomoću držača koje ste ranije skinuli.

  2. Montirajte nosač regulacionog ventila na noseći ram ventila pomoću 2 zavrtnja sa poluokruglom kapom (¼ x ⅝") i 2 kontranavrtke (¼"), kako je prikazano na slici.

    g491712

    Слика 34

    1. Zavrtanj sa poluokruglom kapom (¼–20 x ⅝")
    2. Nosač regulacionog ventila
    3. Kontranavrtka (¼–20")

  3. Skinite držač kojim se pričvršćuju poklopac priključka i spojnica sa kraja sekcije ventila (Слика 35).

  4. Postavite komplet T-razvodnika na kraj sekcije ventila pomoću držača skinutog u koraku 3.

    g493719

    Слика 35

    1. Držač
    2. Nosač regulacionog ventila
    3. T-priključak
    4. Poklopac priključka i spojnica

  5. Postavite zelenu krilnu ručicu na ravni regulacioni ventil (Слика 36).

    g491707

    Слика 36

    1. Zavrtanj ručice (6–32 x ⅝")
    2. Krilna ručica(zelena)
    3. Regulacioni ventil
    4. Držač
    5. Ravni priključak

  6. Montirajte nosač ventila na ravni regulacioni ventil, kako je prikazano u odeljku A na slici Слика 37.

  7. Pričvrstite nosač ventila na regulacioni ventil pomoću zavrtnja sa prirubnicom (#6) i pritegnite zavrtanj rukom (odeljak B na slici Слика 37).

    g491708

    Слика 37

    1. Sklop regulacionog ventila
    2. Nosač ventila
    3. Vijak sa prirubnicom (#6)

  8. Pričvrstite dovodno crevo motalice za crevo na ravni priključak pomoću stezaljke za crevo.

  9. Pričvrstite sklop regulacionog ventila na T-priključak pomoću držača, kao što je prikazano na slici Слика 38.

    g493731

    Слика 38

    1. Držač
    2. Sklop regulacionog ventila
    3. T-priključak

  10. Postavite nosač ventila na nosač regulacionog ventila pomoću 4 zavrtnja sa prirubnicom (M6 x 12 mm); pritegnite zavrtnje obrtnim momentom od 10 do 12 N m.

    g491709

    Слика 39

    Radi veće jasnoće, neki delovi nisu prikazani

    1. Nosač ventila
    2. Nosač regulacionog ventila
    3. Zavrtanj sa prirubnicom (M6 x 12 mm)

  11. Montirajte nosač ventila na regulacioni ventil, kao što je prikazano u odeljku A.

  12. Pričvrstite nosač ventila na regulacioni ventil pomoću zavrtnja sa prirubnicom (#6) i pritegnite zavrtanj rukom, kao što je prikazano u odeljku B.

    g493417

    Слика 40

    1. Sklop regulacionog ventila
    2. Nosač ventila
    3. Vijak sa prirubnicom (#6)

  13. Montirajte sklop regulacionog ventila na klaster ventila, kao što je prikazano na slici Слика 41.

    g493802

    Слика 41

    1. Držač
    2. Sklop regulacionog ventila

  14. Montirajte sklop regulacionog ventila na gornji deo nosača regulacionog ventila pomoću 4 zavrtnja (M6), kao što je prikazano na slici Слика 42.

    g493790

    Слика 42

    Radi veće jasnoće, neki delovi nisu prikazani

    1. Nosač ventila
    2. Nosač
    3. Zavrtnji (M6)

  15. Montirajte poklopce (½"), O-prstenove, priključke i sklopove creva na regulacione ventile pomoću držača koje ste ranije skinuli.

  16. Skinite držač kojim se crevo pričvršćuje za kraj razvodnika.

    g494803

    Слика 43

  17. Postavite zaustavni ventil na crevo i mašinu. Pričvrstite ih držačima.

    g494802

    Слика 44

  18. Priključite dovodna creva rezervoara na horizontalni regulacioni ventil pomoću stezaljke za crevo.

  19. Provucite napojno crevo motalice kao što je prikazano na slici i pričvrstite ga za motalicu pomoću stezaljke za crevo.

    g493803

    Слика 45

    1. Dovodna creva rezervoara
    2. Napojno crevo motalice

    Note: Ako je montirana oprema za ispiranje rezervoara, provucite crevo iza pumpe za ispiranje.

Povezivanje creva

Делови потребни за овај поступак:

Dugačko crevo sa priključkom1
Pištolj prskalice1
Plastična stezaljka za crevo1

  1. Vežite snop kablova za dovodno crevo pomoću 2 vezice.

  2. Obmotajte Teflon® traku oko navoja priključka za crevo na dugačkom crevu, a zatim postavite priključak u priključnu cev na motalici (Слика 46).

    g001719

    Слика 46

  3. Povežite slobodan kraj dugačkog creva na priključak na pištolju prskalice (Слика 47).

    g467309

    Слика 47

    1. Motalica
    2. Stezaljka za crevo
    3. Grebenasti nastavak
    4. Pištolj prskalice

  4. Pričvrstite kraj creva plastičnom stezaljkom za crevo.

  5. Povežite pozitivni kabl akumulatora na akumulator.

  6. Povežite negativni kabl akumulatora na akumulator.

  7. Pritisnite dugme za namotavanje creva i pažljivo navodite crevo na motalicu pomerajući ga sa strane na stranu da bi se ravnomerno rasporedilo.

    Пажња

    Šake, široka odeća, duga kosa i nakit mogu da se zakače za crevo i motalicu tokom namotavanja i da izazovu povredu.

    • Držite šake dalje od motalice i creva tokom namotavanja.

    • Nemojte nositi široku odeću ili viseći nakit i vežite dugu kosu.

Рад

Упозорење

Tečnost pod pritiskom može da probije kožu i izazove povredu.

  • Držite telo i šake dalje od mlaznica koje izbacuju tečnost pod visokim pritiskom.

  • Nemojte usmeravati prskalicu prema ljudima ili životinjama.

  • Proverite da su sva creva i vodovi za tečnost u dobrom stanju i da su svi spojevi i priključci dotegnuti pre nego što stavljate sistem pod pritisak.

  • Koristite karton ili papir kako biste otkrili curenja.

  • Bezbedno otpustite svaki pritisak u sistemu pre obavljanja bilo kog rada na njemu.

  • Ako se tečnost ubrizga u kožu odmah potražite pomoć lekara.

  • Vrela tečnost i hemikalije mogu izazvati opekotine i druge povrede i štetu.

Important: Morate uvek da ispraznite i očistite prskalicu odmah nakon svakog korišćenja. Ako to ne učinite hemikalije mogu da se osuše ili zgusnu u vodovima i da zapuše pumpu i druge komponente.

Očistite sistem za prskanje nakon svake sesije prskanja. Da biste pravilno očistili sistem za prskanje:

  • Primenite 3 zasebna ispiranja.

  • Koristite najmanje 190 l za svako ispiranje.

  • Koristite sredstva za čišćenje i neutralisanje prema uputstvima proizvođača tih hemikalija.

  • Za poslednje ispiranje koristite čistu vodu (bez sredstava za čišćenje ili neutralisanje).

Prebacivanje sa režima vučene prskalice na režim ručne prskalice

  1. Zaustavite mašinu, isključite prskalice i aktivirajte parking kočnicu.

    Упозорење

    Vožnja i istovremeno korišćenje ručne prskalice mogu dovesti do gubitka kontrole, dovodeći do povrede ili smrtnog ishoda. Nemojte rukovati ručnom prskalicom dok vozite.

  2. Na zadnjem delu mašine, proverite da li je aktivaciona blokada na pištolju prskalice blokirana.

  3. Okrenite zelenu ručicu na regulacionom ventilu za 90°.

  4. Na položaju operatera, uključite pumpu.

  5. Okrenite prekidač za glavnu prskalicu u položaj ON (Uključeno).

  6. Postavite motor u željenu brzinu, a zatim aktivirajte neutralnu blokadu brzine motora.

    Important: Nemojte koristiti pritisak veći od 10,34 bara sa ručnom prskalicom.

Prskanje sa ručnom prskalicom

  1. Izvucite željenu dužinu creva sa motalice.

    Important: Nemojte vući crevo pomoću pištolja prskalice. Uvek uhvatite crevo i vucite direktno njega. Vučenje creva pomoću pištolja može da polomi priključak na pištolju ili ošteti crevo.

  2. Otpustite aktivacionu blokadu.

  3. Usmerite mlaznicu pištolja prskalica prema prostoru koji treba da se prska i povucite aktivator.

  4. Kada završite otpustite aktivator i uključite aktivacionu blokadu.

Prelazak sa režima ručne prskalice na režim vučene prskalice

  1. Pritisnite dugme za namotavanje na motalici dok samo oko metar creva ne bude izvan motalice.

    Note: Dugme za namotavanje na motalici može da se koristi samo kad je supervizorski ključ na konzoli prskalice u otključanom položaju.

    Пажња

    Šake, široka odeća, duga kosa i nakit mogu da se zakače za crevo i motalicu tokom namotavanja i da izazovu povredu.

    • Držite šake dalje od motalice i creva tokom namotavanja.

    • Nemojte nositi široku odeću ili viseći nakit i vežite dugu kosu.

  2. Okrenite zelenu ručicu na regulacionom ventilu za 90°.

  3. Usmerite mlaznicu pištolja prskalice na površinu gde je bezbedno da se prska, oslobodite aktivacionu blokadu i vucite aktivator sve dok sva preostala tečnost ne izađe iz creva, a zatim opet uključite aktivacionu blokadu.

  4. Vratite pištolj prskalice na držač na zadnjem delu motalice.

  5. Vratite motor u prazan hod.

  6. Zaustavite pumpu.

    Important: Obavezno isperite pištolj prskalice svežom čistom vodom tokom obavljanja svakodnevnog rutinskog čišćenja (pogledajte Priručnik za operatera za prskalicu). Nepravilno čišćenje pištolja prskalice može smanjiti učinak i pouzdanost kompleta motalice za crevo i pištolja prskalice.

  7. Koristite prekidač da biste podesili željeni pritisak.
