ชุดล้างถัง

1. ย้ายอุปกรณ์ไปบนพื้นราบ เหยียบแป้นเบรกจนสุด ดึงเบรกมือ ดับเครื่องยนต์ และดึงกุญแจออก

2. ทำความสะอาดเครื่องฉีดพ่นสารเคมี โปรดดูการทำความสะอาดเครื่องฉีดพ่นสารเคมีในคู่มือผู้ใช้

   Note: ระหว่างติดตั้งชุดอุปกรณ์นี้ ให้ใช้ความระมัดระวังขณะถอดท่อ และเตรียมถังไว้ให้พร้อมเพื่อใช้รองสารเคมีที่หลงเหลืออยู่ในท่อ

1. ถอดฝาครอบแบตเตอรี่ออกและปลดสายไฟขั้วลบ (สีดำ—กราวด์) ออกจากเสาแบตเตอรี่ (Kuva 2 และ Kuva 3)



   Kuva 2

   1. ฝาครอบแบตเตอรี่
   2. สายรัด
   3. ห่วงยึดสายรัด


   Kuva 3

   1. สายไฟแบตเตอรี่ขั้วบวก
   2. เสาแบตเตอรี่ขั้วบวก
   3. เสาแบตเตอรี่ขั้วลบ (สีดำ)
   4. สายไฟแบตเตอรี่ขั้วลบ

2. ถอดสายขั้วบวก (สีแดง) ออกจากเสาแบตเตอรี่ (Kuva 3)

1. วัดท่ออ่อนขนาด 1.9 x 73.7 ซม. (3/4 x 29) จากปลายด้านหนึ่งให้ได้ความยาว 20.3 ซม. (8 นิ้ว) แล้วทำเครื่องหมายตำแหน่งเอาไว้ (Kuva 4)



   Kuva 4

2. ใช้มีดคัตเตอร์ตัดท่ออ่อนตรงบริเวณที่ทำเครื่องหมายไว้ เพื่อให้ได้ท่ออ่อนสองส่วนที่มีความยาวดังต่อไปนี้

   • 20.3 ซม. (8 นิ้ว)

   • 53.3 ซม. (21 นิ้ว)

1. ติดตั้งข้อต่อจ่ายของเหลวเข้ากับท่ออ่อนที่ด้านล่างของถังล้างตามขั้นตอนต่อไปนี้

   1. ติดตั้งปะเก็นใสเข้ากับข้อต่อจ่ายของเหลว ดังแสดงใน Kuva 5



      Kuva 5

      1. ข้อต่อจ่ายของเหลว
      2. ปะเก็นใส
      3. รูสำหรับหมุดยึด (ข้อต่อจ่ายของเหลว)
      4. สายลวด—ยาวประมาณ 122 ซม. (48 นิ้ว)
      5. คอถัง (ถังล้าง)

   2. สอดสายลวดที่มีความยาวประมาณ 122 ซม. (48 นิ้ว) เข้าไปในรูสำหรับหมุดยึดบนข้อต่อจ่ายของเหลวรูใดรูหนึ่ง ดังแสดงใน Kuva 5



      Kuva 6

      1. ถังล้าง
      2. ฝาถัง
      3. ข้อต่อจ่ายของเหลว
      4. ช่องเติมของถังล้าง
      5. สายลวด
      6. รูที่อยู่ก้นถังล้าง

   3. หากปิดฝาอยู่ ให้เปิดฝาถังล้างออก (Kuva 6)

   4. สอดสายลวดผ่านช่องเติมของถังล้างไปยังรูที่อยู่ก้นถัง (Kuva 5 และ Kuva 6)

   5. ดึงสายลวดเพื่อนำทางให้ข้อ ต่อจ่ายของเห ลวลงมาประกบกับรูที่อยู่ก้นถัง (Kuva 7)



      Kuva 7

      1. ข้อต่อจ่ายของเหลวที่ผูกสายลวดเอาไว้
      2. รูที่อยู่ก้นถังล้าง
      3. ฝาเติม

   6. ขยับข้อต่อจ่ายของเหลวให้เข้าที่ โดยให้ปะเก็นใสแนบสนิทกับผนังด้านในของถังล้าง (Kuva 7)

2. ยึดข้อต่อจ่ายข องเหลวเข้ากับถังล้ างโดยใช้น็อตติดจานพลาสติก (Kuva 8)



   Kuva 8

   1. หลุมถังล้าง
   2. ข้อต่อจ่ายของเหลว (ติดตั้งแล้ว)
   3. น็อตติดจานพลาสติก

3. ติดตั้งข้อต่อ 90° เข้ากับข้อต่อจ่ายของเหลว แล้วยึดข้อต่อ 90° ด้วยหมุดยึด (Kuva 9)



   Kuva 9

   1. หมุดยึด
   2. ข้อต่อจ่ายของเหลว
   3. ข้อต่อ 90°

4. หมุนข้อต่อให้หันไปข้างหลัง

5. ประกอบท่อส่วนที่ยาว 53.3 ซม. (21 นิ้ว) ที่ตัดออกมาในขั้นตอนที่ การตัดท่ออ่อน เข้ากับข้อต่อ 90° โดยใช้ข้อรัดท่ออ่อน และขันข้อรัดด้วยมือ (Kuva 9)



   Kuva 10

   1. ข้อต่อ 90°
   2. ข้อรัดท่ออ่อน
   3. ท่ออ่อน—53.3 ซม. (21 นิ้ว)

1. คลายสลักเกลียวติดจาน (3/8 x 1 นิ้ว) 4 ตัว และน็อตล็อกติดจาน (3/8 นิ้ว) 4 ตัว ที่ยึดที่ยึดวาล์วเข้ากับโครงถัง (Kuva 11)



   Kuva 11

   1. ที่ยึดวาล์ว
   2. สลักเกลียวติดจาน (3/8 x 1 นิ้ว) และน็อตล็อกติดจาน (3/8 นิ้ว)

2. เลื่อนที่ยึดวาล์วไปด้านหลัง (Kuva 11)

   Note: นี่เป็นการปรับตำแหน่งของที่ยึดวาล์ว เพื่อให้มีพื้นที่สำหรับติดตั้งถังล้าง

3. ขันสลักเกลียวติดจาน (3/8 x 1 นิ้ว) 4 ตัว และน็อตล็อกติดจาน (3/8 นิ้ว) 4 ตัว จนได้แรงบิด 37 ถึง 45 นิวตันเมตร (27 ถึง 33 ฟุตปอนด์)

4. ถอดหมุดยึดที่ยึดข้อต่อเดือย 90° ของท่อจ่ายน้ำเข้ากับตัวเรือนของตะแกรงดูด (Kuva 12) ออกมา



   Kuva 12

   1. ข้อต่อเดือย 90° (ท่อจ่ายน้ำ)
   2. ตัวเรือน (ตะแกรงดูด)
   3. หมุดยึด

5. ถอดข้อต่อเดือย 90° ออกจากตัวเรือนและเลื่อนท่อจ่ายน้ำไปด้านข้าง

1. ประกอบถังล้างเข้ากับอุปกรณ์ ดังแสดงใน Kuva 13



   Kuva 13

   1. ถังล้าง

2. วางเหล็กยึดให้ตรงกับร่องที่ด้านบนของถังล้าง (Kuva 14)



   Kuva 14

   1. สลักเกลียว (3/8 x 1 1/2 นิ้ว)
   2. แหวน (3/8 นิ้ว)
   3. เหล็กยึด (ถังล้าง)
   4. น็อตล็อกติดจาน (3/8 นิ้ว)
   5. ที่ยึดวาล์ว
   6. ร่อง (ถังล้าง)

3. จัดตำแหน่งให้ช่องบนเหล็กยึดตรงกับรูบนที่ยึดวาล์ว (Kuva 14)

4. ประกอบเหล็กยึดเข้ากับที่ยึดวาล์วไว้หลวมๆ โดยใช้สลักเกลียว (3/8 x 1 1/2 นิ้ว) หนึ่งตัว แหวน (3/8 นิ้ว) 2 วง และน็อตล็อกติดจาน (3/8 นิ้ว) หนึ่งตัว

5. ประกอบเหล็กยึดอีกอั นหนึ่งเข้ากับร่องบนถังล้างอี กตำแหน่งหนึ่ง โดยทำซ้ำขั้นตอนที่ 2 ถึง 4 (Kuva 14)

6. ขันสลักเกลียวและน็อตติดจานด้วยมืออย่างระมัดระวัง

   Important: ถังล้างจะต้องประกอบเข้าที่อย่างแน่นหนา แต่เหล็กยึดไม่ควรทำให้ถังล้างเสียรูปหรือบิดงอ

7. ต่อท่อจ่ายน้ำกลับเข้าที่บริเวณด้านหลังของถัง และยึดด้วยหมุดยึดที่ถอดออกมาก่อนหน้านี้

Note: หลังจากเติมถังล้างครั้งแรก ให้ตรวจสอบการขยับของเหล็กยึดและถังล้ง (น้ำหนักของน้ำในถังอาจทำให้ถังแนบกับโครงมากขึ้นอีก) ถ้าจำเป็น ให้ขันสลักเกลียวและน็อตล็อกติดจานจนกระทั่งเหล็กยึดแนบไปกับถังล้าง แต่ระวังอย่าขันจนทำให้ถังล้างผิดรูป โปรดดู การตรวจสอบเหล็กยึดถังล้าง

1. วางข้อต่อเดือย 90° ของท่อจ่ายน้ำให้ตรงกับตัวเรือนของตะแกรงดูด (Kuva 15)



   Kuva 15

   1. ข้อต่อเดือย 90° (ท่อจ่ายน้ำ)
   2. ตัวเรือน (ตะแกรงดูด)
   3. หมุดยึด

2. ยึดข้อต่อเดือย 90° เข้ากับตัวเรือน (Kuva 15) โดยใช้หมุดยึดที่ถอดออกมาในขั้นตอนที่ 4 ของหัวข้อ การเตรียมถังฉีดพ่น

1. เปิดฝาถังและถอดโครงยึดตะแกรงออก (Kuva 16)



   Kuva 16

2. มองหาเครื่องหมายเจาะสองจุดบนถังหลัก (Kuva 17)

   Note: เครื่องหมายเจาะคือรอยบุ๋มเล็กๆ บนถัง



   Kuva 17

   1. เครื่องหมายเจาะ

3. เริ่มจากเครื่องหมายเจาะด้านหลังฝาถัง

   Note: วางภาชนะเข้าไปด้านในถัง ให้ตรงกับตำแหน่งที่คุณจะเจาะ เพื่อใช้รองรับเศษวัสดุที่ร่วงลงมาขณะเจาะ

   Important: เศษวัสดุที่ตกค้างอยู่ในถังอาจทำให้เกิดการอุดตันและทำให้ระบบพ่นสเปรย์เสียหายได้ระหว่างการใช้งาน

4. ใช้ดอกเจาะเจาะรูขนาด 4.5 ซม. (1 3/4 นิ้ว) ตรงเครื่องหมายเจาะ (Kuva 18)



   Kuva 18

   1. เครื่องหมายเจาะ (ด้านหลังฝาถัง)
   2. รูเจาะ 4.5 ซม. (1 3/4 นิ้ว)

5. กำจัดขอบหยาบของรูเจาะด้านในถัง

6. ทำความสะอาดเศษวัสดุที่ร่วงลงไปในถังหลัก

7. ทำซ้ำขั้นตอนที่ 4 ถึง 6 ที่เครื่องหมายเจาะด้านหน้า (Kuva 19)



   Kuva 19

   1. เครื่องหมายเจาะ (ด้านหน้าฝาถัง)
   2. รูเจาะ 4.5 ซม. (1 3/4 นิ้ว)

สิ่งที่เจ้าของอุปกรณ์ต้องจัดเตรียม: น้ำยาทาเกลียว PTFE

1. ประกอบใบพัดล้างและบุชชิ่งเข้ากับสลักเดือย (Kuva 20)



   Kuva 20

   1. ปะเก็น
   2. ข้อต่อจ่ายของเหลว
   3. หัวฉีดล้าง
   4. บุชชิ่ง
   5. ใบพัดล้าง
   6. สลักเดือย

2. ประกอบใบพัดล้าง บุชชิ่ง และสลักเดือยลงบนหัวฉีดล้าง (Kuva 20)

3. ทาน้ำยาทาเกลียว PTFE บนเกลียวของหัวฉีดล้าง

4. ติดตั้งชุดหัวฉีดล้างเข้ากับข้อต่อจ่ายของเหลว แล้วขันด้วยมือ (Kuva 20)

5. ประกอบปะเก็นบนข้อต่อจ่ายของเหลว (Kuva 20)

6. ทำซ้ำขั้นตอนที่ 1 ถึง 4 กับหัวฉีดพ่นอีกอันหนึ่ง

สิ่งที่เจ้าของอุปกรณ์ต้องจัดเตรียม: น้ำยาทาเกลียว PTFE

1. ถือชุดหัวฉีดเข้าไปด้านในถังผ่านช่องขนาด 41 ซม. (16 นิ้ว) แล้วสอดชุดหัวฉีดผ่านรูเจาะขนาด 4.5 ซม. (1 3/4 นิ้ว) ที่เจาะในขั้นตอนการเจาะถังฉีดพ่น ดังแสดงใน Kuva 21



   Kuva 21

   1. รูเจาะ—4.5 ซม. (1 3/4 นิ้ว)—ด้านหลัง
   2. น็อตติดจานพลาสติก
   3. ชุดหัวฉีดล้าง

2. ประกอบน็อตติดจานพลาส ติกเข้ากับเกลียวของข้อต่อจ่ ายของเหลวที่ด้านบน ของถัง และขันน็อตติดจานให้แน่นด้วยมือ (Kuva 21)

3. ที่รูเจาะขนาด 4.5 ซม. (1 3/4 นิ้ว) ด้านหน้าบนถังฉีดพ่น ให้ทำซ้ำขั้นตอนที่ 1 ถึง 2 สำหรับหัวฉีดล้างอีกชุดหนึ่ง (Kuva 22)



   Kuva 22

   1. น็อตติดจานพลาสติก
   2. รูเจาะ—4.5 ซม. (1 3/4 นิ้ว)—ด้านหน้า
   3. ชุดหัวฉีดล้าง

4. ทาน้ำยาทาเกลียว PTFE บนเกลียวของข้อต่อ 90° ทั้งคู่

5. ติดตั้งข้อต่อ 90° เข้ากับข้อต่อจ่ายของเหลวของชุดหัวฉีดล้าง (Kuva 23)



   Kuva 23

   1. ข้อต่อ 90°
   2. ด้านขวาของอุปกรณ์
   3. ข้อต่อจ่ายของเหลว (ชุดหัวฉีดล้าง)

6. วางข้อต่อ 90° ให้ส่วนเดือยหันไปทางด้านขวาของอุปกรณ์ (Kuva 23)

7. ติดตั้งตะแกรงตัวกรอง แล้วปิดฝาถังฉีดพ่น

สิ่งที่เจ้าของอุปกรณ์ต้องจัดเตรียม: น้ำยาทาเกลียว PTFE

1. จัดตำแหน่งให้รูบนตัวคั่นจ านยึดของปั๊มถังล้า ตรงกับรูบน แผงรองรับของโครงถัง (Kuva 24)



   Kuva 24

   1. แหวน (1/4 นิ้ว)
   2. สลักเกลียว (1/4 x 1 3/4 นิ้ว)
   3. จานยึด (ปั๊มถังล้าง)
   4. น็อตจานจักรแบบติดจาน (1/4 นิ้ว)
   5. แผงรองรับ (โครงถัง)

2. ประกอบปั๊มถังล้างเข้ากับแผงรองรับ (Kuva 24) โดยใช้สลักเกลียว (1/4 x 1 3/4 นิ้ว) 4 ตัว แหวน 4 อัน และน็อตจานจักรแบบติดจาน (1/4 นิ้ว) 4 ตัว

3. ขันสลักเกลียวและน็อตติดจานจนได้แรงบิด 1,017 ถึง 1,234 นิวตันเซนติเมตร (90 ถึง 101 นิ้วปอนด์)

4. ถอดจุกกันฝุ่นออกจากขั้วต่อไฟฟ้าตัวเมีย 2 รูของชุดสายไฟอุปกรณ์ที่ติดป้ายว่า ปั๊มล้าง (Kuva 25)



   Kuva 25

   1. ขั้วต่อไฟฟ้าตัวเมีย 2 รู—ชุดสายไฟอุปกรณ์ (ปั๊มล้าง)
   2. ขั้วต่อ 2 ขา (ชุดสายไฟปั๊มล้างถัง)

5. เสียบขั้วต่อ 2 ขาของชุดสายไฟปั๊มล้างเข้ากับขั้วต่อตัวเมีย 2 รูของชุดสายไฟอุปกรณ์ที่ติดป้ายว่า ปั๊มล้าง (Kuva 25)

วางฝาครอบปั๊มครอบปั๊มถังล้าง ดังแสดงใน Kuva 26

Note: อย่าสอดแผ่นยึดเข้าไปในร่องบนแผงรองรับ

Kuva 26

1. ฝาครอบปั๊มล้าง
2. ปั๊มถังล้าง

Note: หยอดน้ำมันหล่อลื่นที่ไม่ใช่ปิโตรเลียม เช่น น้ำมันพืช ปริมาณเล็กน้อยลงบนปลายของข้อต่อท่ออ่อนฝั่งที่จะติดตั้ง เพื่อให้ติดตั้งได้ง่าย

1. ประกอบท่ออ่อน 2 เส้น—1.9 x 61 ซม. (3/4 x 24 นิ้ว) และข้อรัดท่ออ่อน 2 ชิ้นเข้ากับข้อต่อ 90° แต่ละอันบนชุดหัวฉีดล้าง และขันข้อรัดด้วยมือ (Kuva 27)



   Kuva 27

   1. ท่ออ่อน—1.9 x 61 ซม. (3/4 x 24 นิ้ว)
   2. ข้อต่อ 90°
   3. ข้อรัดท่ออ่อน
   4. ข้อต่อตัว T
   5. ท่ออ่อน—1.9 x 180 ซม. (3/4 x 71 นิ้ว)

2. ประกอบปลายอีกด้านหนึ่งของท่ออ่อนขนาด 1.9 x 61 ซม. (3/4 x 24 นิ้ว) เข้ากับข้อต่อตัว T ไว้หลวมๆ โดยใช้ข้อรัดท่ออ่อน 2 ชิ้น ดังแสดงใน Kuva 27

3. ประกอบท่ออ่อนขนาด 1.9 x 180 ซม. (3/4 x 71 นิ้ว) และข้อรัดท่ออ่อนเข้ากับข้อต่อตัว T ดังแสดงใน Kuva 27

4. ขันข้อรัดท่ออ่อนทั้ง 3 ชิ้นที่ทำหน้าที่ยึดท่ออ่อนทั้ง 3 เส้นเข้ากับข้อต่อตัว T ด้วยมือ

สิ่งที่เจ้าของอุปกรณ์ต้องจัดเตรียม: น้ำยาทาเกลียว PTFE

1. ทาน้ำยาทาเกลียว PTFE บนเกลียวของข้อต่อเดือยตรงทั้ง 2 ชิ้น

2. ติดตั้งข้อต่อเดือยตรงทั้ง 2 ชิ้นเข้ากับพอร์ต 2 พอร์ตบนปั๊มถังล้าง (Kuva 28)

   Note: ขยับฝาครอบปั๊มตามความจำเป็น เพื่อให้เข้าถึงพอร์ตของปั๊มถังล้างได้

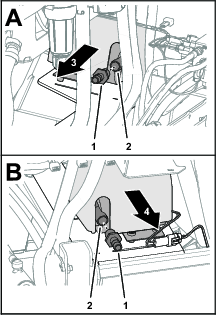

   Kuva 28

   1. ข้อต่อเดือยตรง
   2. พอร์ต (ปั๊มถังล้าง)
   3. ด้านซ้ายของอุปกรณ์
   4. ด้านขวาของอุปกรณ์

1. ประกอบท่ออ่อนความยาว 53.3 ซม. (21 นิ้ว) ที่ใต้ถังล้างเข้ากับข้อต่อเดือยตรงของปั๊มถังล้างอันที่อยู่ด้านใน โดยใช้ข้อรัดท่ออ่อน จากนั้นขันข้อรัดด้วยมือ (Kuva 27)



   Kuva 29

   1. ข้อรัดท่ออ่อน
   2. ข้อต่อเดือยตรง
   3. ถังล้าง
   4. ท่ออ่อน—53.3 ซม. (21 นิ้ว)

2. ประกอบท่ออ่อนความยาว 20.3 ซม. (8 นิ้ว) ที่ตัดออกมาในขั้นตอน การตัดท่ออ่อน เข้ากับข้อต่อเดือยตรงของปั๊มถังล้างอันที่อยู่ด้านนอก โดยใช้ข้อรัดท่ออ่อน จากนั้นขันข้อรัดด้วยมือ (Kuva 30)

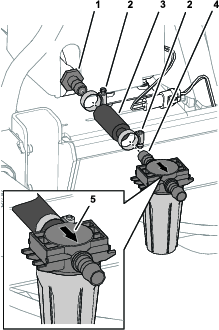

   Kuva 30

   1. ข้อต่อเดือยตรง (ด้านนอก—ปั๊มถังล้าง)
   2. ข้อรัดท่ออ่อน
   3. ท่ออ่อน—20.3 ซม. (8 นิ้ว)
   4. ข้อต่อเดือยตรง (ช่องทางเข้า—หัวตัวกรอง)
   5. ลูกศร (ชี้ไปยังถังฉีดพ่น)

3. ประกอบข้อต่อเดือยตรงที่ช่องทางเข้าของหัวตัวกรอง (ชุดตัวกรอง) เข้ากับท่ออ่อนขนาด 20.3 ซม. (8 นิ้ว) ไว้หลวมๆ โดยใช้ข้อรัดท่ออ่อน (Kuva 30)

4. ประกอบปลายท่ออ่อนขนาด 1.9 x 180 ซม. (3/4 x 71 นิ้ว) ด้านที่เป็นอิสระเข้ากับข้อต่อเดือยตรงที่ช่องทางออกของหัวตัวกรอง โดยใช้ข้อรัดท่ออ่อน (Kuva 31)



   Kuva 31

   1. ข้อรัดท่ออ่อน
   2. ข้อต่อเดือยตรง (ช่องทางออก—หัวตัวกรอง)
   3. ท่ออ่อน—1.9 x 180 ซม. (3/4 x 71 นิ้ว)

5. ปรับตำแหน่งของหัวตั วกรองเพื่อให้ส่วนถ้วยของชุด ตัวกรองอยู่ในแนวดิ่ง จาก นั้นขันข้อต่อรัดอ่อน 2 ตัวด้วยมือ (Kuva 30 และ Kuva 31)

6. ประกอบท่อลูกฟูกครอบบนท่ออ่อนขนาด 43.3 ซม. (17 นิ้ว) ที่อยู่ระหว่างถังล้างกับปั๊มถังล้า และยึดท่อด้วยสายรัดท่อ 2 เส้น (Kuva 32)



   Kuva 32

   1. สายรัด
   2. ท่ออ่อน—43.3 ซม. (17 นิ้ว)
   3. ท่อลูกฟูก (แยกส่วน)

สอดแผ่นยึด 2 อันบนฝาครอบปั๊มล้างเข้าไปในร่องทั้ง 2 ร่องในแผงรองรับของโครงถัง (Kuva 33)

Kuva 33

1. แผ่นยึด (ฝาครอบปั๊มล้าง)
2. ร่อง (แผงรองรับ)

1. ยกที่นั่งคนขับขึ้นเพื่อเข้าถึงส่วนประกอบทางไฟฟ้าใต้ที่นั่ง

2. สำหรับอุปกรณ์รุ่นปี 2015 หรือเก่ากว่านั้น โปรดทำตามขั้นตอนต่อไปนี้

   Important: คุณไม่จำเป็นต้องใช้เครื่องหน่วงเวลาสำหรับอุปกรณ์รุ่นปี 2016 ขึ้นไป

   1. ติดตั้งเครื่องหน่วงเวลาในตำแหน่งที่แสดงใน Kuva 34 หรือ Kuva 35 โดยใช้น็อตล็อกจากแผงไฟฟ้า

   2. ต่อเครื่องหน่วงเวลาเข้ากับขั้วต่อตัวเมีย 2 รูที่ติดป้ายว่าเครื่องหน่วงเวลาบนชุดสายไฟอุปกรณ์ (Kuva 34 หรือ Kuva 35)



   Kuva 34

   อุปกรณ์รุ่นปี 2014 และเก่ากว่า

   1. แผงไฟฟ้า
   2. น็อตล็อก (#10-24)
   3. เครื่องหน่วงเวลา
   4. ขั้วต่อเครื่องหน่วงเวลา (ชุดสายไฟอุปกรณ์)
   5. ชุดสายไฟหลัก
   6. กล่องฟิวส์
   7. ฟิวส์ (40 แอมป์)
   8. รีเลย์ (5 ขา)
   9. รีเลย์กำลัง (4 ขา)


   Kuva 35

   อุปกรณ์รุ่นปี 2015

   1. กล่องฟิวส์
   2. ฟิวส์ (40 แอมป์)
   3. สลักเกลียวและน็อต
   4. ขั้วต่อ 2 ขา (เครื่องหน่วงเวลา)
   5. ขั้วต่อตัวเมีย 2 รู (ชุดสายไฟอุปกรณ์)
   6. สลักเกลียวติดจาน (#10-24 x 1/2 นิ้ว)
   7. น็อตล็อก (#10-24)
   8. ขั้วต่อตัวเมีย 5 รู (ชุดสายไฟอุปกรณ์)
   9. รีเลย์ (5 ขา)
   10. ขั้วต่อตัวเมีย 4 รู (ชุดสายไฟอุปกรณ์)
   11. รีเลย์กำลัง (4 ขา)


   Kuva 36

   อุปกรณ์รุ่นปี 2016 ขึ้นไป

   1. ฟิวส์ (40 แอมป์)
   2. กล่องฟิวส์
   3. น็อตล็อก (#10-24)
   4. แผงไฟฟ้า
   5. สลักเกลียวติดจาน (#10-24 x 1/2 นิ้ว)
   6. รีเลย์กำลัง (4 ขา)
   7. ขั้วต่อตัวเมีย 4 รู (ชุดสายไฟอุปกรณ์)

3. ติดตั้งฟิวส์ (40 แอมป์) ลงในช่องว่างบนกล่องฟิวส์ ดังแสดงใน Kuva 34, Kuva 35 หรือ Kuva 36

   Note: หากมีฟิวส์ที่แอมป์ต่ำกว่านี้ติดตั้งอยู่ในช่อง ให้เปลี่ยนเป็นฟิวส์ 40 แอมป์

4. วางรีเลย์และรีเลย์กำลังในแนวเดียว กันกับรีเลย์แบบเดียว กันตัวอื่นๆ และยึดเข้ากับแผง (Kuva 34, Kuva 35 หรือ Kuva 36) โดยใช้สลักเกลียวติดจาน (#10-24 x 1/2 นิ้ว) 2 ตัว และน็อตล็อก (#10-24) 2 ตัว

5. มองหาขั้วต่อตัวเมีย 2 รู และขั้วต่อตัวเมีย 6 รู บนชุดสายไฟหลัก แล้วต่อเข้ากับรีเลย์ (5 ขา) และรีเลย์กำลัง (4 ขา) ดังแสดงใน Kuva 34, Kuva 35 หรือ Kuva 36

1. ถอดจุกอุดสำหรับสวิตช์ถังล้างออกจากแผงหน้าปัด (Kuva 37 หรือ Kuva 38)

   Note: จุกอุดอันที่สองทางขวามือของกุญแจสตาร์ท



   Kuva 37

   อุปกรณ์รุ่นปี 2015 หรือเก่ากว่านั้น

   1. จุกอุด
   2. ขั้วต่อสำหรับถังล้าง (ชุดสายไฟหลัก)
   3. สวิตช์ 3 ตำแหน่ง (พร้อมไฟสถานะ)


   Kuva 38

   อุปกรณ์รุ่นปี 2016 ขึ้นไป

   1. จุกอุด
   2. ขั้วต่อสำหรับถังล้าง (ชุดสายไฟหลัก)
   3. สวิตช์ 3 ตำแหน่ง (ไม่มีไฟสถานะ)

2. สอดมือเข้าไปใต้แผงหน้าปัด แล้วปลดสายรัดที่ยึดขั้วต่อตัวเมีย 8 รูที่ติดป้ายว่า ถังล้าง ออกจากชุดสายไฟหลัก

3. ดึงขั้วต่อตัวเมีย 8 รูมายังช่องว่างบนแผงหน้าปัด (Kuva 37 หรือ Kuva 38)

4. ต่อสวิตช์ 3 ตำแหน่งเข้ากับขั้วต่อตัวเมีย 8 รูผ่านแผงหน้าปัด (Kuva 37 หรือ Kuva 38)

5. สอดสวิตช์ 3 ตำแหน่งลงในช่องบนแผงหน้าปัดจนกระทั่งสลักของสวิตช์ยึดเข้าที่บนแผงหน้าปัด (Kuva 37 และ Kuva 38)

ชุดล้างถังควบคุมโดยใช้สวิตช์ 3 ตำแหน่ง (Kuva 40 หรือ Kuva 41)

• ปั๊มถังล้างจะเปิดทำ งานโดยมีการจับเวลากา รล้างเมื่อคุณกดที่ ตำแหน่งบนสุดของสวิตช์ 3 ตำแห น่ง และล็อกไว้ โดยเครื่องหน่วงเวลาจะสั่งให้ปั๊มทำงาน

  Note: สำหรับอุปกรณ์รุ่นปี 2015 หรือเก่ากว่านั้น สวิตช์จะสว่างขึ้น

• ปั๊มถังล้างจะปิดทำงานเมื่อคุณกดตำแหน่งกลางของสวิตช์ 3 ตำแหน่ง

• ปั๊มถังล้างเปิดชั่วคราว: เมื่อคุณกดสวิตช์ 3 ตำแหน่งค้างไว้ในตำแหน่งลงเพื่อใช้งานปั๊ม

  Note: สำหรับอุปกรณ์รุ่นปี 2015 หรือเก่ากว่านั้น สวิตช์จะสว่างขึ้น

Kuva 40

รุ่นปี 2015 และเก่ากว่า

1. ตำแหน่ง (บนสุด) เปิด—จับเวลาการล้าง (สวิตช์จะสว่างขึ้น)
2. ตำแหน่ง (กลาง) ปิด
3. ตำแหน่ง (ล่างสุด) เปิด—ล้างชั่วขณะ (สวิตช์จะสว่างขึ้น)

Kuva 41

รุ่นปี 2016 ขึ้นไป

1. ตำแหน่ง (บนสุด) เปิด—จับเวลาการล้าง
2. ตำแหน่ง (กลาง) ปิด
3. ตำแหน่ง (บนสุด) เปิด—ล้างชั่วขณะ

จอดอุปกรณ์บนพื้นราบ ดึงเบรกมือ ปิดปั๊มเครื่องฉีดพ่น ดับเครื่องยนต์ และดึงกุญแจออก

เปิดฝาถังล้าง เติมน้ำสะอาดลงในถังประมาณ 113 ลิตร (30 แกลลอน) แล้วปิดฝา

Important: ถังล้าง 113 ลิตร (30 แกลลอน) ต้องเติมน้ำสะอาดเท่านั้น หากใส่สารอื่นๆ ลงในถังล้างอาจทำให้เกิดอันตรายและ/หรือทำให้อุปกรณ์เสียหายได้

เมื่อปั๊มถังล้างดูดน้ำ 38 ลิตร (10 แกลลอน) ลงในถังฉีดพ่นแล้ว ผู้ใช้สามารถใช้สวิตช์จ่ายน้ำเพื่อจ่ายน้ำเป็นรอบๆ ได้ เมื่อเสร็จแล้ว สามารถฉีดพ่นรินเซตออกจากหัวฉีดของแขนบูมหรือระบายออกจากถังด้วยตัวเองได้ วิธีช่วยให้ทำการล้างในระหว่างที่อุปกรณ์กำลังเคลื่อนที่ได้

1. เปิดปั๊มถังล้างโดยทำตามขั้นตอนใดขั้นตอนหนึ่งดังต่อไปนี้

   • กดตำแหน่งบนสุดของสวิตช์ 3 ตำแหน่งเพื่อทำการล้างแบบจับเวลา

   • กดตำแหน่งล่างสุดของสวิตช์ 3 ตำแหน่งค้างไว้ตามระยะเวลาที่ต้องการ

2. เมื่อปั๊มถังล้างดูดน้ำ 38 ลิตร (10 แกลลอน) ลงในถังฉีดพ่นแล้ว ให้ใช้สวิตช์จ่ายน้ำเพื่อจ่ายน้ำเป็นรอบๆ

3. ระบายรินเซตออกจากถังฉีดพ่นตามข้อกำหนดของรัฐบาลกลาง รัฐ และท้องถิ่น โดยทำตามขั้นตอนใดขั้นตอนหนึ่งดังต่อไปนี้

   • พ่นรินเซตผ่านแขนบูมจะกว่าถังหลักว่างเปล่า

   • ระบายน้ำในถังฉีดพ่นลงในภาชนะที่เหมาะสม และทิ้งสารละลายเจือจางตามข้อกำหนดของรัฐบาลกลาง รัฐ หรือท้องถิ่น

คุณล้างซ้ำได้ตามจำเป็นอีก 2 รอบการล้างแบบจับเวลา
