Κιτ έκπλυσης δεξαμενής

Όχημα ψεκασμού χλοοτάπητα Multi-Pro 5800

Model No. 41614-Serial No. 401100000 and Up

Εισαγωγή

υτό το κιτ είναι σχεδιασμένο να απομακρύνει τα υπολείμματα των χημικών ουσιών από τη δεξαμενή και τις αντίστοιχες σωληνώσεις του ψεκαστικού. Το παρόν μηχάνημα είναι εξειδικευμένο παρελκόμενο για οχήματα ψεκασμού χλοοτάπητα και προορίζεται για χρήση από επαγγελματίες χειριστές σε εμπορικές εφαρμογές.

Οι πληροφορίες που περιέχονται σε αυτό το εγχειρίδιο έχουν σκοπό να βοηθήσουν εσάς και τους υπόλοιπους στην αποφυγή τραυματισμών και πρόκλησης ζημιών στο προϊόν.

Στο Σχήμα 1 παρουσιάζεται η θέση στην οποία θα βρείτε την ετικέτα με το μοντέλο και τον σειριακό αριθμό του προϊόντος.

g014295

Σχήμα 1

  1. Ετικέτα με τον αριθμό μοντέλου και τον σειριακό αριθμό

Note: Καθορίστε την αριστερή και δεξιά πλευρά του μηχανήματος από την κανονική θέση λειτουργίας.

Προειδοποίηση

ΚΑΛΙΦΟΡΝΙΑ

Προειδοποίηση Πρότασης 65

Η χρήση του προϊόντος αυτού μπορεί να σας εκθέσει σε χημικές ουσίες οι οποίες, σύμφωνα με την Πολιτεία της Καλιφόρνια, είναι γνωστό ότι προκαλούν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες στη διαδικασία αναπαραγωγής.

Ασφάλεια

Διαβάστε τις οδηγίες ασφάλειας και χειρισμού στο Εγχειρίδιο Χειριστή του μηχανήματος.

σφάλεια έναντι χημικών ουσιών

Προειδοποίηση

Οι χημικές ουσίες που χρησιμοποιούνται στο σύστημα ψεκασμού μπορεί να είναι επικίνδυνες και τοξικές για εσάς, τους παρευρισκόμενους, την πανίδα, την χλωρίδα, το έδαφος ή άλλα αντικείμενα.

  • Διαβάζετε προσεκτικά και ακολουθείτε τις προειδοποιητικές ετικέτες στις συσκευασίες των χημικών ουσιών και τα δελτία δεδομένων ασφαλείας των υλικών (MSDS) για όλα τα χημικά που χρησιμοποιούνται και προστατευθείτε σύμφωνα με τις υποδείξεις του κατασκευαστή των χημικών ουσιών. Για παράδειγμα, χρησιμοποιείτε τα κατάλληλα μέσα ατομικής προστασίας (ΜΠ), συμπεριλαμβανομένων προστατευτικών για το πρόσωπο και τα μάτια, γαντιών ή άλλου εξοπλισμού που σας προστατεύει από άμεση επαφή με τις χημικές ουσίες.

  • Έχετε υπόψη ότι μπορεί να χρησιμοποιούνται περισσότερες 1 χημικές ουσίες και ότι πρέπει να αξιολογήσετε τις πληροφορίες για κάθε μία.

  • Εάν αυτές οι πληροφορίες δεν είναι διαθέσιμες, αρνηθείτε να χειριστείτε ή να εργαστείτε με το ψεκαστικό!

  • Προτού εργαστείτε σε ένα σύστημα ψεκασμού βεβαιωθείτε ότι το σύστημα έχει εκπλυθεί και αδρανοποιηθεί τρεις φορές, σύμφωνα με τις υποδείξεις του κατασκευαστή των χημικών ουσιών.

  • εβαιωθείτε ότι κοντά υπάρχει επαρκής παροχή νερού και απορρυπαντικού και πλύνετε αμέσως τυχόν χημικές ουσίες με τις οποίες ήρθατε σε επαφή.

  • Εκπαιδευτείτε κατάλληλα προτού χρησιμοποιήσετε ή χειριστείτε χημικές ουσίες.

  • Χρησιμοποιείτε τη χημική ουσία που είναι κατάλληλη για την εργασία.

  • Για την ασφαλή εφαρμογή των χημικών ουσιών, ακολουθείτε τις οδηγίες του κατασκευαστή τους.

  • Να χειρίζεστε τις χημικές ουσίες σε καλά αεριζόμενους χώρους.

  • Φοράτε προστατευτικά γυαλιά και όποια άλλα μέσα ατομικής προστασίας προτείνει ο κατασκευαστής των χημικών ουσιών. Κατά τη χρήση των χημικών ουσιών φροντίζετε να εκθέτετε όσο το δυνατόν λιγότερο την επιδερμίδα σας.

  • Έχετε καθαρό νερό διαθέσιμο, ειδικά όταν γεμίζετε τη δεξαμενή ψεκασμού.

  • Μην τρώτε, πίνετε ή καπνίζετε όταν εργάζεστε με χημικές ουσίες.

  • Μετά το τέλος της εργασίας και όσο το δυνατόν πιο σύντομα, να πλένετε πάντα τα χέρια σας και τα μέρη που εκτέθηκαν.

  • πορρίπτετε με κατάλληλο τρόπο τις χημικές ουσίες που δεν χρησιμοποιήθηκαν και τα δοχεία των χημικών ουσιών, σύμφωνα με τις οδηγίες του κατασκευαστή των χημικών ουσιών και τους τοπικούς κανονισμούς.

  • Οι χημικές ουσίες και οι αναθυμιάσεις στις δεξαμενές είναι επικίνδυνες· ποτέ μην εισέρχεστε στη δεξαμενή, ούτε να βάζετε το κεφάλι σας μέσα ή πάνω από το άνοιγμά της.

  • Τηρείτε όλες τις τοπικές, εθνικές και ευρωπαϊκές απαιτήσεις σχετικά με τον ψεκασμό χημικών ουσιών.

Εγκατάσταση

Προετοιμασία του μηχανήματος

Προετοιμασία του συστήματος ψεκασμού

Προσοχή

Οι χημικές ουσίες είναι επικίνδυνες και μπορεί να προκαλέσουν τραυματισμό.

  • Προτού χειριστείτε χημικές ουσίες διαβάζετε τις οδηγίες στις ετικέτες τους και ακολουθείτε όλες τις υποδείξεις και προφυλάξεις του κατασκευαστή.

  • Κρατάτε τις χημικές ουσίες μακριά από την επιδερμίδα σας. Σε περίπτωση επαφής, πλύνετε σχολαστικά την αντίστοιχη περιοχή με σαπούνι και καθαρό νερό.

  • Φοράτε προστατευτικά γυαλιά και όποια άλλα μέσα ατομικής προστασίας προτείνει ο κατασκευαστής των χημικών ουσιών.

  1. Μετακινήστε το μηχάνημα σε επίπεδο έδαφος, πατήστε τέρμα το πεντάλ φρένου, βάλτε χειρόφρενο, σβήστε τον κινητήρα και αφαιρέστε το κλειδί.

  2. Καθαρίστε το ψεκαστικό· ανατρέξτε στην ενότητα «Καθαρισμός του οχήματος ψεκασμού» στο Εγχειρίδιο Χειριστή του μηχανήματος.

    Note: Κατά την εγκατάσταση του κιτ, αποσυνδέστε προσεκτικά τους εύκαμπτους σωλήνες και έχετε διαθέσιμο ένα δοχείο συλλογής για το τυχόν διάλυμα που έχει παραμείνει σε αυτούς.

ποσύνδεση της μπαταρίας

Προειδοποίηση

Οι ηλεκτρικοί σπινθήρες μπορεί να προκαλέσουν έκρηξη των αερίων της μπαταρίας, με αποτέλεσμα την πρόκληση σωματικών βλαβών.

Η μη ορθή δρομολόγηση των καλωδίων της μπαταρίας ενδέχεται να προκαλέσει ζημιά στο ψεκαστικό και τα καλώδια, καθώς και σπινθήρες.

  • ποσυνδέετε πάντα το αρνητικό (μαύρο) καλώδιο της μπαταρίας πριν αποσυνδέσετε το θετικό (κόκκινο) καλώδιο.

  • Συνδέετε πάντα το θετικό (κόκκινο) καλώδιο της μπαταρίας πριν συνδέσετε το αρνητικό (μαύρο) καλώδιο.

Η επαφή των ακροδεκτών της μπαταρίας ή μεταλλικών εργαλείων με μεταλλικά εξαρτήματα του ψεκαστικού μπορεί να προκαλέσει βραχυκύκλωμα και σπινθήρες.

  • Όταν αφαιρείτε ή τοποθετείτε την μπαταρία, πρέπει να αποφεύγετε την επαφή των ακροδεκτών της με μεταλλικά μέρη του ψεκαστικού.

  • Πρέπει, επίσης, να αποφεύγετε τη δημιουργία βραχυκυκλώματος μεταξύ των ακροδεκτών της μπαταρίας και μεταλλικών μερών του ψεκαστικού.

  • Ο ιμάντας της μπαταρίας πρέπει να διατηρείται πάντοτε στη θέση του για την προστασία και στερέωση της μπαταρίας.

  1. φαιρέστε το κάλυμμα της μπαταρίας και αποσυνδέστε το αρνητικό (μαύρο-γείωση) καλώδιο γείωσης από τον πόλο της μπαταρίας (Σχήμα 2 και Σχήμα 3).

    g014029

    Σχήμα 2

    1. Κάλυμμα μπαταρίας
    2. Ιμάντας
    3. γκράφα
    g029414

    Σχήμα 3

    1. Θετικό καλώδιο μπαταρίας
    2. Θετικός πόλος μπαταρίας
    3. ρνητικός πόλος μπαταρίας
    4. ρνητικό καλώδιο μπαταρίας

  2. ποσυνδέστε το θετικό (κόκκινο) καλώδιο από τον πόλο της μπαταρίας (Σχήμα 3).

Προετοιμασία της δεξαμενής έκπλυσης

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Εύκαμπτος σωλήνας—1,9 x 73,7 cm (¾" x 29")1
Δεξαμενή έκπλυσης1
Τάπα δεξαμενής1
Ρακόρ δεξαμενών1
Διάφανη φλάντζα1
Πλαστικό φλαντζωτό παξιμάδι1
Σύνδεσμος 90°1
Περόνη συγκράτησης1
Σφιγκτήρας εύκαμπτου σωλήνα1

Κοπή του εύκαμπτου σωλήνα

  1. Μετρήστε 20,3 cm (8") από το άκρο του εύκαμπτου σωλήνα 1,9 x 73,7 cm (¾" x 29») και σημαδέψτε το σημείο (Σχήμα 4).

    g219388

    Σχήμα 4

  2. Κόψτε τον εύκαμπτο σωλήνα στο σημάδι με ένα κοπίδι ώστε να έχετε τα εξής τμήματα εύκαμπτου σωλήνα:

    • 20,3 cm (8")

    • 53,3 cm (21")

Συναρμολόγηση της δεξαμενής έκπλυσης

  1. Εγκαταστήστε το ρακόρ δεξαμενών στην οπή που υπάρχει στον πυθμένα της δεξαμενής έκπλυσης ως εξής:

    1. Εγκαταστήστε τη διάφανη φλάντζα στο ρακόρ δεξαμενών, όπως φαίνεται στο Σχήμα 5.

      g206390

      Σχήμα 5

      1. Ρακόρ δεξαμενών
      2. Διάφανη φλάντζα
      3. Οπή περόνης συγκράτησης (ρακόρ δεξαμενών)
      4. Σύρμα—περίπου 122 cm (48")
      5. Στόμιο (δεξαμενή έκπλυσης)

    2. Περάστε ένα κομμάτι σύρμα μήκους περίπου 122 cm (48") μέσα σε 1 από τις οπές για την περόνη συγκράτησης που υπάρχουν στο ρακόρ δεξαμενών, όπως φαίνεται στο Σχήμα 5.

      g014228

      Σχήμα 6

      1. Δεξαμενή έκπλυσης
      2. Τάπα δεξαμενής
      3. Ρακόρ δεξαμενών
      4. Άνοιγμα πλήρωσης της δεξαμενής έκπλυσης
      5. Σύρμα
      6. Οπή πυθμένα της δεξαμενής έκπλυσης

    3. Εάν στη δεξαμενή έκπλυσης είναι τοποθετημένη η τάπα, αφαιρέστε την (Σχήμα 6).

    4. Κατεβάστε το σύρμα μέσα από το άνοιγμα της οπής πλήρωσης της δεξαμενής και περάστε το μέσα από την ανοιχτή οπή στον πυθμένα της δεξαμενής (Σχήμα 5 και Σχήμα 6).

    5. Χρησιμοποιήστε το σύρμα για να οδηγήσετε το ρακόρ δεξαμενών στην ανοιχτή οπή στον πυθμένα της δεξαμενής (Σχήμα 7).

      g014229

      Σχήμα 7

      1. Ρακόρ δεξαμενών με τοποθετημένο το σύρμα
      2. Οπή πυθμένα της δεξαμενής έκπλυσης
      3. Τάπα πλήρωσης

    6. Τοποθετήστε το ρακόρ δεξαμενών στη θέση του, φροντίζοντας η διάφανη φλάντζα να εφαρμόζει στο εσωτερικό τοίχωμα της δεξαμενής έκπλυσης (Σχήμα 7).

  2. Στερεώστε το ρακόρ δεξαμενών στη δεξαμενή έκπλυσης με το πλαστικό φλαντζωτό παξιμάδι (Σχήμα 8).

    g014230

    Σχήμα 8

    1. Συλλέκτης δεξαμενής έκπλυσης
    2. Ρακόρ δεξαμενών (εγκατεστημένο)
    3. Πλαστικό φλαντζωτό παξιμάδι

  3. Εγκαταστήστε έναν σύνδεσμο 90° στο ρακόρ δεξαμενών και στερεώστε τον σύνδεσμο 90° με την περόνη συγκράτησης (Σχήμα 9).

    g014260

    Σχήμα 9

    1. Περόνη συγκράτησης
    2. Ρακόρ δεξαμενών
    3. Σύνδεσμος 90°

  4. Περιστρέψτε τον σύνδεσμο τόσο ώστε να είναι στραμμένος προς τα πίσω.

  5. Συνδέστε το τμήμα του εύκαμπτου σωλήνα μήκους 53,3 cm (21") που κόψατε στην παράγραφο Κοπή του εύκαμπτου σωλήνα στον σύνδεσμο 90°, χρησιμοποιώντας σφιγκτήρα εύκαμπτου σωλήνα και σφίξτε τον με το χέρι (Σχήμα 9).

    g206662

    Σχήμα 10

    1. Σύνδεσμος 90°
    2. Σφιγκτήρας εύκαμπτου σωλήνα
    3. Εύκαμπτος σωλήνας 53,3 cm (21")

Εγκατάσταση της δεξαμενής έκπλυσης

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

ραχίονας στερέωσης (δεξαμενή έκπλυσης)2
Μπουλόνι (3/8" x 1-½")2
Ροδέλα (3/8")4
Φλαντζωτό παξιμάδι ασφάλισης (3/8")2

Προετοιμασία της δεξαμενής ψεκασμού

  1. Ξεσφίξτε τα 4 μπουλόνια φλαντζωτής κεφαλής (3/8" x 1") και τα 4 φλαντζωτά παξιμάδια ασφάλισης (3/8") που στερεώνουν τη βάση της βαλβίδας στο πλαίσιο της δεξαμενής (Σχήμα 11).

    g206427

    Σχήμα 11

    1. άση βαλβίδας
    2. Μπουλόνι φλαντζωτής κεφαλής (3/8" x 1") και φλαντζωτό παξιμάδι ασφάλισης (3/8")

  2. Μετακινήστε τη βάση της βαλβίδας προς τα πίσω (Σχήμα 11).

    Note: υτή η ρύθμιση στη θέση της βάσης της βαλβίδας αφήνει χώρο για να εγκαταστήσετε τη δεξαμενή έκπλυσης.

  3. Σφίξτε τα 4 μπουλόνια φλαντζωτής κεφαλής (3/8" x 1") και τα 4 φλαντζωτά παξιμάδια ασφάλισης (3/8") με ροπή 37 έως 45 N∙m.

  4. φαιρέστε την περόνη συγκράτησης που στερεώνει τον σπαρωτό σύνδεσμο 90° του εύκαμπτου σωλήνα παροχής στο περίβλημα του φίλτρου πλέγματος αναρρόφησης (Σχήμα 12).

    g206426

    Σχήμα 12

    1. Σπαρωτός σύνδεσμος 90° (εύκαμπτος σωλήνας παροχής)
    2. Περίβλημα (φίλτρο πλέγματος αναρρόφησης)
    3. Περόνη συγκράτησης

  5. ποσυνδέστε τον σπαρωτό σύνδεσμο 90° από το περίβλημα και μετακινήστε στο πλάι τον εύκαμπτο σωλήνα παροχής.

Εγκατάσταση της δεξαμενής έκπλυσης

  1. Συναρμολογήστε τη δεξαμενή έκπλυσης επάνω στο μηχάνημα, όπως φαίνεται στο Σχήμα 13.

    g206448

    Σχήμα 13

    1. Δεξαμενή έκπλυσης

  2. Ευθυγραμμίστε τον βραχίονα στερέωσης με την εσοχή που υπάρχει στην επάνω πλευρά της δεξαμενής έκπλυσης (Σχήμα 14).

    g206469

    Σχήμα 14

    1. Μπουλόνι (3/8" x 1-½")
    2. Ροδέλα (3/8")
    3. ραχίονας στερέωσης (δεξαμενή έκπλυσης)
    4. Φλαντζωτό παξιμάδι ασφάλισης (3/8")
    5. άση βαλβίδας
    6. Εσοχή (δεξαμενή έκπλυσης)

  3. Ευθυγραμμίστε την εγκοπή του βραχίονα στερέωσης με την οπή που υπάρχει στη βάση της βαλβίδας (Σχήμα 14).

  4. Συναρμολογήστε χωρίς να σφίξετε τον βραχίονα στερέωσης στη βάση της βαλβίδας με ένα μπουλόνι (3/8" x 1-½"), 2 ροδέλες (3/8") και ένα φλαντζωτό παξιμάδι ασφάλισης (3/8").

  5. Επαναλάβετε τα βήματα 2 έως 4 για τον άλλο βραχίονα στερέωσης στην άλλη εσοχή της δεξαμενής έκπλυσης (Σχήμα 14).

  6. Σφίξτε προσεκτικά τα μπουλόνια και τα φλαντζωτά παξιμάδια με το χέρι.

    Important: Η δεξαμενή έκπλυσης πρέπει να έχει εφαρμόσει και στερεωθεί πλήρως χωρίς όμως οι βραχίονες στερέωσης να παραμορφώνουν ή να στρεβλώνουν τη δεξαμενή.

  7. Εγκαταστήστε ξανά τον εύκαμπτο σωλήνα παροχής στην πίσω πλευρά της δεξαμενής και στερεώστε τον με την περόνη συγκράτησης που είχατε αφαιρέσει προηγουμένως.

Note: Όταν γεμίσετε τη δεξαμενή έκπλυσης για πρώτη φορά, ελέγξτε τους βραχίονες στερέωσης και τη δεξαμενή έκπλυσης για τυχόν τζόγους (με το βάρος του νερού η δεξαμενή μπορεί να «κάτσει» ακόμα περισσότερο στο πλαίσιο). Σφίξτε όσα μπουλόνια και φλαντζωτά παξιμάδια ασφάλισης χρειάζεται μέχρι οι βραχίονες στερέωσης να εφαρμόζουν σφιχτά στη δεξαμενή έκπλυσης, χωρίς να την παραμορφώνουν· ανατρέξτε στην ενότητα Έλεγχος των βραχιόνων στερέωσης της δεξαμενής έκπλυσης.

Συναρμολόγηση του εύκαμπτου σωλήνα παροχής

  1. Ευθυγραμμίστε τον σπαρωτό σύνδεσμο 90° του εύκαμπτου σωλήνα παροχής με το περίβλημα του φίλτρου πλέγματος αναρρόφησης (Σχήμα 15).

    g206490

    Σχήμα 15

    1. Σπαρωτός σύνδεσμος 90° (εύκαμπτος σωλήνας παροχής)
    2. Περίβλημα (φίλτρο πλέγματος αναρρόφησης)
    3. Περόνη συγκράτησης

  2. Στερεώστε τον σπαρωτό σύνδεσμο 90° στο περίβλημα (Σχήμα 15) με την περόνη συγκράτησης που αφαιρέσατε στο βήμα 4 της ενότητας Προετοιμασία της δεξαμενής ψεκασμού.

Εγκατάσταση των ακροφύσιων έκπλυσης

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

κροφύσιο έκπλυσης2
Ρακόρ δεξαμενών2
Φλάντζα1
Μπουλόνι-άξονας2
Δακτύλιος2
Φτερωτή έκπλυσης2
Πλαστικό φλαντζωτό παξιμάδι2
Σύνδεσμος 90°2

Διάτρηση της δεξαμενής ψεκασμού

  1. νοίξτε το καπάκι της δεξαμενής και αφαιρέστε το καλάθι του φίλτρου (Σχήμα 16).

    g206491

    Σχήμα 16

  2. Εντοπίστε τα 2 σημάδια διάτρησης στο κυρίως σώμα της δεξαμενής (Σχήμα 17).

    Note: Τα σημάδια διάτρησης της δεξαμενής είναι σαν ανάγλυφες εσοχές.

    g206492

    Σχήμα 17

    1. Σημάδια διάτρησης

  3. Μετακινηθείτε στο σημάδι διάτρησης πίσω από το καπάκι της δεξαμενής.

    Note: Τοποθετήστε κατάλληλο δοχείο μέσα στη δεξαμενή και κάτω από το σημείο όπου θα τρυπήσετε για να συλλέξετε τα υπολείμματα που θα πέσουν.

    Important: Εάν τα υπολείμματα μείνουν στη δεξαμενή μπορεί να εμφράξουν και να προκαλέσουν βλάβη στο σύστημα ψεκασμού κατά τη λειτουργία.

  4. νοίξτε με ένα ποτηροτρύπανο μια οπή 4,5 cm (1-¾") στο σημάδι διάτρησης (Σχήμα 18).

    g206493

    Σχήμα 18

    1. Σημάδι διάτρησης (πίσω από το καπάκι)
    2. Ποτηροτρύπανο 4,5 cm (1-¾")

  5. πομακρύνετε τυχόν γρέζια από τη δεξαμενή.

  6. Καθαρίστε τυχόν υπολείμματα που έπεσαν στην κύρια δεξαμενή.

  7. Επαναλάβετε τα βήματα 4 έως 6 για το εμπρός σημάδι διάτρησης (Σχήμα 19).

    g206494

    Σχήμα 19

    1. Σημάδι διάτρησης (μπροστά από το καπάκι)
    2. Ποτηροτρύπανο 4,5 cm (1-¾")

Συναρμολόγηση των ακροφύσιων έκπλυσης

Υλικά παρεχόμενα από τον ιδιοκτήτη: στεγανωτικό PTFE

  1. Εφαρμόστε τη φτερωτή έκπλυσης και τον δακτύλιο στο μπουλόνι-άξονα (Σχήμα 20).

    g207947

    Σχήμα 20

    1. Φλάντζα
    2. Ρακόρ δεξαμενών
    3. κροφύσιο έκπλυσης
    4. Δακτύλιος
    5. Φτερωτή έκπλυσης
    6. Μπουλόνι-άξονας

  2. Συναρμολογήστε τη φτερωτή έκπλυσης, τον δακτύλιο και το μπουλόνι-άξονα στο ακροφύσιο έκπλυσης (Σχήμα 20).

  3. πλώστε στεγανωτικό σπειρωμάτων PTFE στο σπείρωμα του ακροφύσιου έκπλυσης.

  4. Εγκαταστήστε το συγκρότημα του ακροφύσιου έκπλυσης μέσα στο ρακόρ δεξαμενών και σφίξτε το με το χέρι (Σχήμα 20).

  5. Εφαρμόστε τη φλάντζα επάνω από το ρακόρ δεξαμενών (Σχήμα 20).

  6. Επαναλάβετε τα βήματα 1 έως 4 για το άλλο ακροφύσιο έκπλυσης.

Εγκατάσταση των ακροφύσιων έκπλυσης

Υλικά παρεχόμενα από τον ιδιοκτήτη: στεγανωτικό PTFE

  1. Χρησιμοποιώντας το άνοιγμα των 41 cm (16") ευθυγραμμίστε το συγκρότημα του ακροφύσιου μέσα από την οπή των 4,5 cm (1-¾") που ανοίξατε στην ενότητα Διάτρηση της δεξαμενής ψεκασμού, όπως φαίνεται στο Σχήμα 21.

    g206558

    Σχήμα 21

    1. Οπή—4,5 cm (1-¾")—πίσω
    2. Πλαστικό φλαντζωτό παξιμάδι
    3. Συγκρότημα ακροφύσιου έκπλυσης

  2. Περάστε το πλαστικό φλαντζωτό παξιμάδι στα σπειρώματα του ρακόρ δεξαμενών από την επάνω πλευρά της δεξαμενής και σφίξτε το με το χέρι (Σχήμα 21).

  3. Επαναλάβετε τα βήματα 1 έως 2 για το άλλο συγκρότημα ακροφύσιου έκπλυσης, στην εμπρός οπή των 4,5 cm (1-¾") της δεξαμενής ψεκασμού (Σχήμα 22).

    g206557

    Σχήμα 22

    1. Πλαστικό φλαντζωτό παξιμάδι
    2. Οπή—4,5 cm (1-¾")—εμπρός
    3. Συγκρότημα ακροφύσιου έκπλυσης

  4. πλώστε στεγανωτικό σπειρωμάτων PTFE στο σπείρωμα και των δύο συνδέσμων 90°.

  5. Εγκαταστήστε τους συνδέσμους 90° στα ρακόρ δεξαμενών των συγκροτημάτων ακροφύσιου έκπλυσης (Σχήμα 23).

    g206567

    Σχήμα 23

    1. Σύνδεσμος 90°
    2. Δεξιά πλευρά του μηχανήματος
    3. Ρακόρ δεξαμενών (συγκρότημα ακροφύσιου έκπλυσης)

  6. Στρέψτε τα ρακόρ εύκαμπτου σωλήνα των συνδέσμων 90° προς τη δεξιά πλευρά του μηχανήματος (Σχήμα 23).

  7. Εγκαταστήστε το καλάθι φίλτρου και κλείστε το καπάκι της δεξαμενής ψεκασμού.

Εγκατάσταση της αντλίας δεξαμενής έκπλυσης

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

ντλία δεξαμενής έκπλυσης1
Μπουλόνι (¼" x 1-¾")4
Ροδέλα (¼")4
Φλαντζωτό παξιμάδι ασφαλείας (¼")4
Κάλυμμα αντλίας1

Συναρμολόγηση της αντλίας στο μηχάνημα

Υλικά παρεχόμενα από τον ιδιοκτήτη: στεγανωτικό PTFE

  1. Ευθυγραμμίστε τις οπές των αποστατών που υπάρχουν στη φλάντζα στερέωσης της αντλίας δεξαμενής έκπλυσης με τις οπές στην πλάκα δαπέδου του πλαισίου της δεξαμενής (Σχήμα 24).

    g206594g219470

    Σχήμα 24

    1. Ροδέλα (¼")
    2. Μπουλόνι (¼" x 1-¾")
    3. Φλάντζα στερέωσης (αντλία δεξαμενής έκπλυσης)
    4. Φλαντζωτό παξιμάδι ασφαλείας (¼")
    5. Πλάκα δαπέδου (πλαίσιο δεξαμενής)

  2. Συναρμολογήστε την αντλία της δεξαμενής έκπλυσης στην πλάκα δαπέδου (Σχήμα 24) με 4 μπουλόνια (¼" x 1-¾"), 4 ροδέλες (¼") και 4 φλαντζωτά παξιμάδια ασφαλείας (¼").

  3. Σφίξτε τα μπουλόνια και το φλαντζωτό παξιμάδι με ροπή 1017 έως 1234 N∙cm.

  4. φαιρέστε το προστατευτικό πώμα κατά της σκόνης από το ηλεκτρικό βύσμα 2 υποδοχών της καλωδίωσης του μηχανήματος με την ετικέτα RINSE PUMP (ντλία έκπλυσης) (Σχήμα 25).

    g219471

    Σχήμα 25

    1. Ηλεκτρικό βύσμα 2 υποδοχών—καλωδίωση μηχανήματος (RINSE PUMP) (ντλία έκπλυσης)
    2. ύσμα 2 ακίδων (καλωδίωση αντλίας δεξαμενής έκπλυσης)

  5. Συνδέστε το βύσμα 2 ακίδων της καλωδίωσης της αντλίας της δεξαμενής έκπλυσης στο βύσμα 2 υποδοχών της καλωδίωσης του μηχανήματος με την ετικέτα RINSE PUMP (ντλία έκπλυσης) (Σχήμα 25).

Τοποθέτηση του καλύμματος της αντλίας έκπλυσης

Ευθυγραμμίστε το κάλυμμα της αντλίας πάνω από την αντλία της δεξαμενής έκπλυσης, όπως φαίνεται στο Σχήμα 26.

Note: Μην εφαρμόσετε τις γλωττίδες στις εγκοπές που υπάρχουν στην πλάκα του δαπέδου.

g220000

Σχήμα 26

  1. Κάλυμμα αντλίας έκπλυσης
  2. ντλία δεξαμενής έκπλυσης

Εγκατάσταση εύκαμπτων σωλήνων και φίλτρου

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Εύκαμπτος σωλήνας—1,9 x 61 cm (¾" x 24")2
Σφιγκτήρας εύκαμπτου σωλήνα9
Ρακόρ Tαυ1
Εύκαμπτος σωλήνας—1,9 x 180 cm (¾" x 71")1
Ίσιο ρακόρ2
Συγκρότημα φίλτρου1
Κανάλι σπιράλ1
Δεματικά καλωδίων2

Εγκαταστήστε τους εύκαμπτους σωλήνες του ακροφύσιου έκπλυσης

Note: Λιπάνετε ελαφρά το σπαρωτό άκρο των ρακόρ με λιπαντικό μη πετρελαϊκής βάσης, π.χ. φυτικό λάδι, για να διευκολύνετε την εγκατάσταση.

  1. Συνδέστε 2 εύκαμπτους σωλήνες—1,9 x 61 cm (¾" x 24") με 2 σφιγκτήρες εύκαμπτου σωλήνα σε κάθε σύνδεσμο 90° στα συγκροτήματα ακροφύσιου έκπλυσης και σφίξτε τους σφιγκτήρες με το χέρι (Σχήμα 27).

    g206607

    Σχήμα 27

    1. Εύκαμπτοι σωλήνες—1,9 x 61 cm (¾" x 24")
    2. Σύνδεσμος 90°
    3. Σφιγκτήρας εύκαμπτου σωλήνα
    4. Ρακόρ Tαυ
    5. Εύκαμπτος σωλήνας—1,9 x 180 cm (¾" x 71")

  2. Συνδέστε χωρίς να σφίξετε το άλλο άκρο των εύκαμπτων σωλήνων—1,9 x 61 cm (¾" x 24") στον σύνδεσμο Ταυ με 2 σφιγκτήρες εύκαμπτου σωλήνα, όπως φαίνεται στο Σχήμα 27.

  3. Συνδέστε τους εύκαμπτους σωλήνες—1,9 x 180 cm (¾" x 71") και τον σφιγκτήρα εύκαμπτου σωλήνα στον σύνδεσμο Ταυ, όπως φαίνεται στο Σχήμα 27.

  4. Σφίξτε με το χέρι τους 3 σφιγκτήρες που στερεώνουν τους 3 εύκαμπτους σωλήνες στον σύνδεσμο Ταυ.

Συναρμολόγηση των ρακόρ στην αντλία της δεξαμενής έκπλυσης

Υλικά παρεχόμενα από τον ιδιοκτήτη: στεγανωτικό σπειρωμάτων PTFE

  1. πλώστε στεγανωτικό σπειρωμάτων PTFE στο σπείρωμα των 2 ίσιων ρακόρ.

  2. Εγκαταστήστε τα 2 ίσια ρακόρ στις 2 θυρίδες της αντλίας της δεξαμενής έκπλυσης (Σχήμα 28).

    Note: Μετακινήστε το κάλυμμα της αντλίας όσο χρειάζεται για να αποκτήσετε πρόσβαση στις θυρίδες της αντλίας της δεξαμενής έκπλυσης.

    g220001

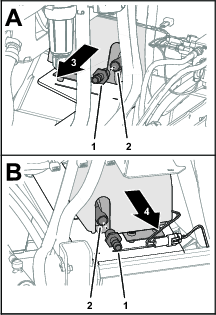

    Σχήμα 28

    1. Ίσιο ρακόρ
    2. Θυρίδα (αντλία δεξαμενής έκπλυσης)
    3. ριστερά πλευρά του μηχανήματος
    4. Δεξιά πλευρά του μηχανήματος

Εγκατάσταση εύκαμπτων σωλήνων και φίλτρου

  1. Συνδέστε τον εύκαμπτο σωλήνα—53,3 cm (21") από τον πυθμένα της δεξαμενής έκπλυσης στο εσωτερικό, ίσιο ρακόρ της αντλίας της δεξαμενής έκπλυσης, χρησιμοποιώντας έναν σφιγκτήρα εύκαμπτου σωλήνα και σφίξτε τον σφιγκτήρα με το χέρι (Σχήμα 27).

    g219999

    Σχήμα 29

    1. Σφιγκτήρας εύκαμπτου σωλήνα
    2. Ίσιο ρακόρ (εσωτερικό—αντλία δεξαμενής έκπλυσης)
    3. Δεξαμενή έκπλυσης
    4. Εύκαμπτος σωλήνας 53,3 cm (21")

  2. Συνδέστε τον εύκαμπτο σωλήνα—20,3 cm (8") που κόψατε στην ενότητα Κοπή του εύκαμπτου σωλήνα στο εξωτερικό, ίσιο ρακόρ της αντλίας της δεξαμενής έκπλυσης, χρησιμοποιώντας έναν σφιγκτήρα εύκαμπτου σωλήνα και σφίξτε τον σφιγκτήρα με το χέρι (Σχήμα 30).

    g219997

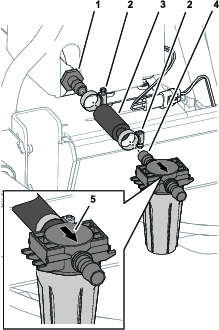

    Σχήμα 30

    1. Ίσιο ρακόρ (εξωτερικό—αντλία δεξαμενής έκπλυσης)
    2. Σφιγκτήρας εύκαμπτου σωλήνα
    3. Εύκαμπτος σωλήνας—20,3 cm (8")
    4. Ίσιο ρακόρ (εισαγωγή—κεφαλή φίλτρου)
    5. έλος (προς τη δεξαμενή ψεκασμού)

  3. Συνδέστε χωρίς να σφίξετε το ίσιο ρακόρ στην εισαγωγή της κεφαλής του φίλτρου (συγκρότημα φίλτρου) στον εύκαμπτο σωλήνα—20,3 cm (8") με έναν σφιγκτήρα εύκαμπτου σωλήνα (Σχήμα 30).

  4. Συνδέστε το ελεύθερο άκρο του εύκαμπτου σωλήνα—1,9 x 180 cm (¾" x 71") στο ίσιο ρακόρ στην εξαγωγή της κεφαλής φίλτρου χρησιμοποιώντας σφιγκτήρα εύκαμπτου σωλήνα (Σχήμα 31).

    g206824

    Σχήμα 31

    1. Σφιγκτήρας εύκαμπτου σωλήνα
    2. Ίσιο ρακόρ (εξαγωγή—φίλτρο)
    3. Εύκαμπτος σωλήνας—1,9 x 180 cm (¾" x 71")

  5. Ρυθμίστε τη θέση της κεφαλής φίλτρου έτσι ώστε το «ποτήρι» του συγκροτήματος φίλτρου να είναι κατακόρυφο και σφίξτε τους 2 σφιγκτήρες εύκαμπτου σωλήνα με το χέρι (Σχήμα 30 και Σχήμα 31).

  6. Περάστε το ανοικτό, σπιράλ κανάλι—43,3 cm (17") μεταξύ της δεξαμενής έκπλυσης και της αντλίας της δεξαμενής έκπλυσης και στερεώστε το με 2 δεματικά (Σχήμα 32).

    g206821

    Σχήμα 32

    1. Δεματικά καλωδίων
    2. Εύκαμπτος σωλήνας—43,3 cm (17")
    3. Κανάλι σπιράλ (ανοικτό)

Εγκατάσταση του καλύμματος της αντλίας έκπλυσης

Εφαρμόστε τις 2 γλωττίδες του καλύμματος της αντλίας έκπλυσης στις 2 εγκοπές της πλάκας δαπέδου του πλαισίου της δεξαμενής (Σχήμα 33).

g219998

Σχήμα 33

  1. Γλωττίδα (κάλυμμα αντλίας έκπλυσης)
  2. Υποδοχές (πλάκα δαπέδου)

Εγκατάσταση του χρονοδιακόπτη καθυστέρησης και του διακόπτη ταμπλό

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Χρονοδιακόπτης καθυστέρησης1
Παξιμάδι ασφάλισης (#10–24)2
σφάλεια (40 A)1
Ρελέ1
Ρελέ τροφοδοσίας1
Μπουλόνι φλαντζωτής κεφαλής (#10-24 x ½")2
Διακόπτης 3 θέσεων (με φωτεινή ένδειξη—οχήματα ψεκασμού χλοοτάπητα κατασκευής 2015 και παλιότερα)1
Διακόπτης 3 θέσεων (χωρίς φωτεινή ένδειξη—οχήματα ψεκασμού χλοοτάπητα κατασκευής 2016 και νεότερα)1

Εγκατάσταση του χρονοδιακόπτη καθυστέρησης, των ρελέ και της ασφάλειας

  1. Σηκώστε το κάθισμα του χειριστή για να αποκτήσετε πρόσβαση στα ηλεκτρονικά εξαρτήματα κάτω από αυτό.

  2. Για μηχανήματα κατασκευής 2015 και παλαιότερα, εκτελέστε τα παρακάτω:

    Important: Ο χρονοδιακόπτης καθυστέρησης δεν απαιτείται σε μηχανήματα κατασκευής 2016 και νεότερα.

    1. Εγκαταστήστε τον χρονοδιακόπτη καθυστέρησης στη θέση που υποδεικνύεται στο Σχήμα 34 ή το Σχήμα 35 με το παξιμάδι ασφάλισης από τον ηλεκτρικό πίνακα.

    2. Συνδέστε τον χρονοδιακόπτη στο βύσμα 2 υποδοχών της πλεξούδας καλωδίωσης του μηχανήματος με την επισήμανση για τον χρονοδιακόπτη καθυστέρησης (Σχήμα 34 ή Σχήμα 35).

    g015113

    Σχήμα 34

    Μηχανήματα 2014 και παλαιότερα

    1. Ηλεκτρικός πίνακας
    2. Παξιμάδι ασφάλισης (#10–24)
    3. Χρονοδιακόπτης καθυστέρησης
    4. ύσμα χρονοδιακόπτη καθυστέρησης (πλεξούδα καλωδίωσης μηχανήματος)
    5. Κεντρική πλεξούδα καλωδίωσης
    6. σφαλειοθήκη
    7. σφάλεια (40 A)
    8. Ρελέ (5 ακίδων)
    9. Ρελέ τροφοδοσίας (4 ακίδων)
    g035435

    Σχήμα 35

    Μηχανήματα 2015

    1. σφαλειοθήκη
    2. σφάλεια (40 A)
    3. Μπουλόνι και παξιμάδι (ηλεκτρικός πίνακας)
    4. ύσμα 2 ακίδων (χρονοδιακόπτης καθυστέρησης)
    5. ύσμα 2 υποδοχών (πλεξούδα καλωδίωσης μηχανήματος)
    6. Μπουλόνι φλαντζωτής κεφαλής (#10-24 x ½")
    7. Παξιμάδι ασφάλισης (#10–24)
    8. ύσμα 5 υποδοχών (πλεξούδα καλωδίωσης μηχανήματος)
    9. Ρελέ (5 ακίδων)
    10. ύσμα 4 υποδοχών (πλεξούδα καλωδίωσης μηχανήματος)
    11. Ρελέ τροφοδοσίας (4 ακίδων)
    g219469

    Σχήμα 36

    Μηχανήματα 2016 και νεότερα

    1. σφάλεια (40 A)
    2. σφαλειοθήκη
    3. Παξιμάδι ασφάλισης (#10-24)
    4. Ηλεκτρικός πίνακας
    5. Μπουλόνι φλαντζωτής κεφαλής (#10-24 x ½")
    6. Ρελέ τροφοδοσίας (4 ακίδων)
    7. ύσμα 4 υποδοχών (πλεξούδα καλωδίωσης μηχανήματος)

  3. Εγκαταστήστε μια ασφάλεια (40 A) στην ελεύθερη υποδοχή της ασφαλειοθήκης, όπως φαίνεται στο Σχήμα 34, το Σχήμα 35 ή το Σχήμα 36.

    Note: Εάν στην υποδοχή υπάρχει ήδη ασφάλεια λιγότερων αμπέρ, αντικαταστήστε την με την ασφάλεια (40 A).

  4. Εντοπίστε το ρελέ και το ρελέ τροφοδοσίας που αντιστοιχούν στον τύπο των υπόλοιπων ρελέ και εγκαταστήστε τα στον πίνακα (Σχήμα 34, Σχήμα 35 ή Σχήμα 36) χρησιμοποιώντας τα 2 μπουλόνια φλαντζωτής κεφαλής (#10-24 x ½") και τα 2 παξιμάδια ασφάλισης (#10-24).

  5. Εντοπίστε το βύσμα 4 υποδοχών και το βύσμα 5 υποδοχών στην κεντρική καλωδίωση και συνδέστε τα στο ρελέ (5 ακίδων) και το ρελέ τροφοδοσίας (4 ακίδων) όπως φαίνεται στο Σχήμα 34, το Σχήμα 35 ή το Σχήμα 36.

Εγκατάσταση του διακόπτη πολλαπλών θέσεων στο ταμπλό

  1. φαιρέστε την τάπα για τον διακόπτη της δεξαμενής έκπλυσης από το ταμπλό (Σχήμα 37 ή Σχήμα 38).

    Note: Είναι η δεύτερη τάπα στα δεξιά από τον διακόπτη μίζας.

    g034584

    Σχήμα 37

    Μηχανήματα 2015 και παλαιότερα

    1. Τάπα
    2. ύσμα δεξαμενής έκπλυσης (κεντρική πλεξούδα καλωδίωσης)
    3. Διακόπτης 3 θέσεων (με φωτεινή ένδειξη)
    g034585

    Σχήμα 38

    Μηχανήματα 2016 και νεότερα

    1. Τάπα
    2. ύσμα δεξαμενής έκπλυσης (κεντρική πλεξούδα καλωδίωσης)
    3. Διακόπτης 3 θέσεων (χωρίς φωτεινή ένδειξη)

  2. ποκτήστε πρόσβαση κάτω από το ταμπλό και αφαιρέστε το δεματικό καλωδίων που στερεώνει το βύσμα 8 υποδοχών με την ετικέτα RINSE TANK (Δεξαμενή έκπλυσης) από την κεντρική καλωδίωση.

  3. Περάστε το βύσμα 8 υποδοχών μέσα από την ανοικτή οπή του ταμπλό (Σχήμα 37 ή Σχήμα 38).

  4. Συνδέστε τον διακόπτη 3 θέσεων στο βύσμα 8 υποδοχών μέσα από το ταμπλό (Σχήμα 37 ή Σχήμα 38).

  5. Εφαρμόστε τον διακόπτη 3 θέσεων μέσα στο άνοιγμα του ταμπλό μέχρι η γλώσσα του διακόπτη να κουμπώσει πλήρως στο ταμπλό (Σχήμα 37 και Σχήμα 38).

Σύνδεση της μπαταρίας

Προειδοποίηση

Οι ηλεκτρικοί σπινθήρες μπορεί να προκαλέσουν έκρηξη των αερίων της μπαταρίας, με αποτέλεσμα την πρόκληση σωματικών βλαβών.

Η μη ορθή δρομολόγηση των καλωδίων της μπαταρίας ενδέχεται να προκαλέσει ζημιά στο ψεκαστικό και τα καλώδια, καθώς και σπινθήρες.

  • ποσυνδέετε πάντα το αρνητικό (μαύρο) καλώδιο της μπαταρίας πριν αποσυνδέσετε το θετικό (κόκκινο) καλώδιο.

  • Συνδέετε πάντα το θετικό (κόκκινο) καλώδιο της μπαταρίας πριν συνδέσετε το αρνητικό (μαύρο) καλώδιο.

Η επαφή των ακροδεκτών της μπαταρίας ή μεταλλικών εργαλείων με μεταλλικά εξαρτήματα του ψεκαστικού μπορεί να προκαλέσει βραχυκύκλωμα και σπινθήρες.

  • Όταν αφαιρείτε ή τοποθετείτε την μπαταρία, πρέπει να αποφεύγετε την επαφή των ακροδεκτών της με μεταλλικά μέρη του ψεκαστικού.

  • Πρέπει, επίσης, να αποφεύγετε τη δημιουργία βραχυκυκλώματος μεταξύ των ακροδεκτών της μπαταρίας και μεταλλικών μερών του ψεκαστικού.

  • Ο ιμάντας της μπαταρίας πρέπει να διατηρείται πάντοτε στη θέση του για την προστασία και στερέωση της μπαταρίας.

  1. Συνδέστε το θετικό καλώδιο της μπαταρίας στον θετικό πόλο της μπαταρίας (Σχήμα 39).

    g207211

    Σχήμα 39

    1. Κάλυμμα μπαταρίας
    2. Θετικό καλώδιο μπαταρίας
    3. Θετικός πόλος μπαταρίας
    4. ρνητικός πόλος μπαταρίας
    5. ρνητικό καλώδιο μπαταρίας

  2. Συνδέστε το αρνητικό καλώδιο της μπαταρίας στον αρνητικό πόλο της μπαταρίας (Σχήμα 39).

  3. Ευθυγραμμίστε το κάλυμμα της μπαταρίας με το κουτί της μπαταρίας και στερεώστε το κάλυμμα με τον ιμάντα (Σχήμα 39).

Χειρισμός

Λειτουργία του Κιτ έκπλυσης

Με τη χρήση του Κιτ έκπλυσης δημιουργείται απόπλυμα (αραιό διάλυμα υπολειμμάτων χημικών ουσιών). Σε πολλές περιπτώσεις, μπορείτε να χρησιμοποιήσετε το απόπλυμα στις επιφάνειες όπου εργαστήκατε. Ωστόσο, προτού κάνετε κάτι τέτοιο, επιβεβαιώστε από τον κατασκευαστή της χημικής ουσίας ότι η χρήση αραιού διαλύματος στις επιφάνειες όπου εργαστήκατε δεν επηρεάζει αρνητικά τη δράση του προϊόντος.

Important: Το Κιτ έκπλυσης δεν προορίζεται για απομάκρυνση σβώλων υδατοδιαλυτής σκόνης ή χημικών ουσιών που δημιουργήθηκαν εξαιτίας λανθασμένης ανάμιξης ή εισαγωγής των χημικών ουσιών στην κύρια δεξαμενή.

Χειριστήρια

Ο έλεγχος του Κιτ έκπλυσης γίνεται μέσω ενός διακόπτη 3 θέσεων (Σχήμα 40 ή Σχήμα 41).

  • Η αντλία δεξαμενής έκπλυσης ενεργοποιείται για συγκεκριμένο διάστημα εάν πατήσετε τον διακόπτη 3 θέσεων στην άνω θέση και κλειδώσει στη θέση αυτή—η αντλία λειτουργεί βάσει του χρονοδιακόπτη καθυστέρησης.

    Note: Στα μηχανήματα κατασκευής 2015 ή παλαιότερα ο διακόπτης διαθέτει φωτεινή ένδειξη.

  • Η αντλία δεξαμενής έκπλυσης απενεργοποιείται εάν πατήσετε τον διακόπτη 3 θέσεων στη μεσαία θέση.

  • Η αντλία δεξαμενής έκπλυσης ενεργοποιείται στιγμιαία: η αντλία λειτουργεί για όσο κρατάτε πατημένο τον διακόπτη 3 θέσεων στην κάτω θέση.

    Note: Στα μηχανήματα κατασκευής 2015 ή παλαιότερα ο διακόπτης διαθέτει φωτεινή ένδειξη.

g034586

Σχήμα 40

Μοντέλα 2015 και παλαιότερα

  1. ON (άνω) θέση—χρονομετρημένη έκπλυση (ο διακόπτης ανάβει)
  2. OFF (μεσαία) θέση
  3. ON (κάτω) θέση—προσωρινή έκπλυση (ο διακόπτης ανάβει)
g034587

Σχήμα 41

Μοντέλα 2016 και νεότερα

  1. ON (άνω) θέση—χρονομετρημένη έκπλυση
  2. OFF (μεσαία) θέση
  3. ON (κάτω) θέση—στιγμιαία έκπλυση

Περιγραφή της λειτουργίας

Χειρισμός του διακόπτη 3 θέσεων για χρονομετρημένη έκπλυση

Πιέζοντας τον διακόπτη 3 θέσεων προς τα πάνω ξεκινά η χρονομετρημένη έκπλυση. Η αντλία λειτουργεί επί 110 δευτερόλεπτα και αντλεί περίπου το 1/3 της δεξαμενής έκπλυσης προς την κύρια δεξαμενή. Κατά το διάστημα αυτό ο διακόπτης παραμένει στην άνω θέση.

Note: Εάν χρησιμοποιείτε μηχάνημα κατασκευής 2015 ή παλαιότερο, η λυχνία στον διακόπτη 3 θέσεων ανάβει υποδεικνύοντας ότι η αντλία λειτουργεί.

Μετά από 110 δευτερόλεπτα η αντλία απενεργοποιείται.

Note: Εάν χρησιμοποιείτε μηχάνημα κατασκευής 2015 ή παλαιότερο, η λυχνία στον διακόπτη 3 θέσεων σβήνει υποδεικνύοντας ότι η αντλία έχει απενεργοποιηθεί.

Ο διακόπτης 3 θέσεων παραμένει στην άνω θέση μέχρι να τον μετακινήσετε στη μεσαία θέση ή θέση Νεκράς. Όταν ο διακόπτης βρίσκεται στη θέση Νεκράς η αντλία δεν τροφοδοτείται με ρεύμα και το κιτ έκπλυσης είναι στο OFF (νενεργό).

Note: Εάν χρησιμοποιείτε μηχάνημα κατασκευής 2015 ή παλαιότερο, η λυχνία στον διακόπτη 3 θέσεων μένει σβηστή στη θέση Νεκράς.

Χειρισμός του διακόπτη 3 θέσεων για χειροκίνητα ελεγχόμενη έκπλυση

Πατώντας τον διακόπτη 3 θέσεων στην κάτω θέση ενεργοποιείται ένας διακόπτης επαφής. Η αντλία τροφοδοτείται με ρεύμα μόνο όσο ο διακόπτης παραμένει πατημένος.

Note: Εάν χρησιμοποιείτε μηχάνημα κατασκευής 2015 ή παλαιότερο, ο διακόπτης 3 θέσεων ανάβει και η αντλία λειτουργεί όσο κρατάτε πατημένο τον διακόπτη στην Κάτω θέση.

Εάν ελευθερώσετε τον διακόπτη 3 θέσεων αυτός θα επιστρέψει στη θέση Νεκράς. Η τροφοδοσία ρεύματος προς την αντλία διακόπτεται.

Note: Εάν χρησιμοποιείτε μηχάνημα κατασκευής 2015 ή παλαιότερο, η λυχνία στον διακόπτη 3 θέσεων σβήνει.

Πλήρωση της δεξαμενής

Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος, βάλτε χειρόφρενο, απενεργοποιήστε την αντλία ψεκασμού, σβήστε τον κινητήρα και αφαιρέστε το κλειδί.

φαιρέστε την τάπα της δεξαμενής έκπλυσης, γεμίστε τη δεξαμενή έκπλυσης με περίπου 113 L καθαρό νερό και τοποθετήστε την τάπα.

Important: Η δεξαμενή έκπλυσης χωρητικότητας 113 L προορίζεται μόνο για πλήρωση με καθαρό νερό. Η εισαγωγή οποιασδήποτε άλλης ουσίας στη δεξαμενή έκπλυσης μπορεί να προκαλέσει κινδύνους για την υγεία ή/και βλάβη στο μηχάνημα.

Χρήση του κύκλου έκπλυσης

Μόλις η αντλία της δεξαμενής έκπλυσης διοχετεύσει 38 L νερού στη δεξαμενή ψεκασμού, ο χρήστης μπορεί να χρησιμοποιήσει τον διαθέσιμο διακόπτη ανάδευσης για να μεταφέρει καθαρό νερό στον βρόχο ανάδευσης. Μόλις ολοκληρωθεί η διαδικασία, μπορείτε να ψεκάσετε το απόπλυμα από τα ακροφύσια μπούμας ή να το αποστραγγίσετε χειροκίνητα από τη δεξαμενή. υτό επιτρέπει τη μετακίνηση του οχήματος ενώ εκτελείται έκπλυση.

  1. Ενεργοποιήστε την αντλία της δεξαμενής έκπλυσης εκτελώντας 1 από τα εξής:

    • Πιέστε τον διακόπτη 3 θέσεων στην άνω θέση για χρονομετρημένη έκπλυση.

    • Κρατήστε πατημένο τον διακόπτη 3 θέσεων στην κάτω θέση για έκπλυση με όση διάρκεια θέλετε.

  2. Μόλις η αντλία της δεξαμενής έκπλυσης διοχετεύσει 38 L νερού στη δεξαμενή ψεκασμού, χρησιμοποιήστε τον διακόπτη ανάδευσης για να κυκλοφορήσει καθαρό νερό μέσα από τον βρόχο ανάδευσης.

  3. ντλήστε το απόπλυμα έξω από τη δεξαμενή του ψεκαστικού σύμφωνα με τους τοπικούς, εθνικούς και ευρωπαϊκούς κανονισμούς, εκτελώντας 1 από τα εξής:

    • Ψεκάστε το απόπλυμα από τις μπούμες μέχρι να αδειάσει η δεξαμενή του ψεκαστικού.

    • δειάστε το περιεχόμενο της δεξαμενής ψεκασμού σε κατάλληλο δοχείο και απορρίψτε το αραιό διάλυμα όπως απαιτούν οι ευρωπαϊκοί, εθνικοί ή τοπικοί κανονισμοί.

Μπορείτε να επαναλάβετε τον κύκλο έκπλυσης 2 ακόμα φορές με χρονομετρημένη έκπλυση, αν χρειάζεται.

Συντήρηση

Έλεγχος του φίλτρου

Περιοδικότητα εργασιών συντήρησηςΔιαδικασία συντήρησης
Μετά τις πρώτες 5 ώρες
  • Ελέγξτε το φίλτρο
    		•
    Κάθε 50 ώρες
  • Ελέγξτε το φίλτρο
    		•

    1. Περιστρέψτε το φίλτρο αριστερόστροφα για να αφαιρέσετε το ποτήρι από την κεφαλή του φίλτρου (Σχήμα 42).

      g207171

      Σχήμα 42

      1. Κεφαλή φίλτρου
      2. Στεγανωτικός δακτύλιος
      3. Στοιχείο φίλτρου
      4. Ποτήρι (φίλτρο)

    2. Ελέγξτε το στοιχείο του φίλτρου για φθορές ή συσσώρευση ιζήματος ή υπολειμμάτων (Σχήμα 42).

      ντικαταστήστε το στοιχείο του φίλτρου αν έχει φθαρεί. ν έχει συσσωρευθεί ίζημα ή υπολείμματα, καθαρίστε το στοιχείο ως εξής:

      1. φαιρέστε το στοιχείο του φίλτρου από την κεφαλή του φίλτρου (Σχήμα 42).

      2. Καθαρίστε το στοιχείο, πλένοντάς το με καθαρό νερό.

      3. Εφαρμόστε το στοιχείο του φίλτρου μέσα στην κεφαλή του φίλτρου (Σχήμα 42).

    3. Ελέγξτε τον στεγανωτικό δακτύλιο για φθορές (Σχήμα 42).

      ντικαταστήστε τον στεγανωτικό δακτύλιο αν έχει φθαρεί.

    4. ιδώστε το ποτήρι δεξιόστροφα στην κεφαλή του φίλτρου και σφίξτε το με το χέρι (Σχήμα 42).

    Έλεγχος του συστήματος έκπλυσης για διαρροές και φθορές

    Περιοδικότητα εργασιών συντήρησηςΔιαδικασία συντήρησης
    Μετά τις πρώτες 5 ώρες
  • Ελέγξτε τους εύκαμπτους σωλήνες για φθορές.
    		•
    Πριν από κάθε χρήση ή καθημερινά
  • Ελέγξτε τους εύκαμπτους σωλήνες για διαρροές.
    		•
    Κάθε 100 ώρες
  • Ελέγξτε τους εύκαμπτους σωλήνες και τους στεγανωτικούς δακτυλίους για φθορές.
    		•

    Για προμήθεια ανταλλακτικών, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Toro.

    Έλεγχος των βραχιόνων στερέωσης της δεξαμενής έκπλυσης

    Περιοδικότητα εργασιών συντήρησηςΔιαδικασία συντήρησης
    Μετά την πρώτη ώρα
  • Ελέγξτε τους βραχίονες στερέωσης της δεξαμενής έκπλυσης.
    		•
    Κάθε χρόνο
  • Ελέγξτε τους βραχίονες στερέωσης της δεξαμενής έκπλυσης.
    		•

    Μόλις γεμίσετε την κύρια δεξαμενή με νερό, ελέγξτε για τυχόν τζόγο στους ιμάντες της δεξαμενής. Εάν οι ιμάντες είναι χαλαρωμένοι, σφίξτε τα συνδετικά εξαρτήματα που υπάρχουν στους άνω ιμάντες μέχρι να εφαρμόσουν πλήρως στη δεξαμενή. Μη σφίγγετε υπερβολικά τα συνδετικά εξαρτήματα.

    1. Γεμίστε τη δεξαμενή έκπλυσης με καθαρό νερό (Σχήμα 43).

      g207207

      Σχήμα 43

      1. Δεξαμενή έκπλυσης
      2. ραχίονες στερέωσης
      3. Μπουλόνι (3/8" x 1-½")

    2. Ελέγξτε για τυχόν τζόγο μεταξύ των βραχιόνων στερέωσης και της δεξαμενής έκπλυσης (Σχήμα 43).

    3. Εάν διαπιστώσετε τζόγο μεταξύ των βραχιόνων στερέωσης και της δεξαμενής έκπλυσης, σφίξτε όποιο μπουλόνι και φλαντζωτό παξιμάδι ασφάλισης χρειάζεται για να εφαρμόσουν σφιχτά οι βραχίονες στερέωσης στη δεξαμενή έκπλυσης (Σχήμα 43).

      Note: Μη σφίγγετε υπερβολικά τα μπουλόνια και τα παξιμάδια ασφάλισης των βραχιόνων στερέωσης διότι θα παραμορφώσουν τη δεξαμενή.

    Important: Το υπερβολικό σφίξιμο των συνδετικών εξαρτημάτων των ιμάντων της δεξαμενής μπορεί να παραμορφώσει και να προκαλέσει βλάβη στους βραχίονες στερέωσης.

    Αποθήκευση

    ποθήκευση του μηχανήματος υπό θερμοκρασίες άνω του μηδενός, για λιγότερες από 30 ημέρες

    δειάστε εντελώς από νερό τα εξής εξαρτήματα:

    • Γραμμή εισαγωγής αντλίας

    • Γραμμή εξαγωγής αντλίας

    • Γραμμή φίλτρου

    ποθήκευση του μηχανήματος υπό θερμοκρασίες παγετού ή για περισσότερες από 30 ημέρες

    Προτού αποθηκεύσετε το μηχάνημα, κάντε τα εξής:

    1. Προσθέστε διάλυμα αντιπηκτικού (για τροχόσπιτα-RV) στη δεξαμενή έκπλυσης.

    2. φήστε το αντιπηκτικό να κυκλοφορήσει στην αντλία έκπλυσης.

    Κατά την επαναφορά του μηχανήματος στην κανονική λειτουργία, αδειάστε εντελώς από νερό τα εξής εξαρτήματα:

    • Γραμμή εισαγωγής αντλίας

    • Γραμμή εξαγωγής αντλίας

    • Γραμμή φίλτρου
