Säiliön huuhtelusarja

Multi Pro 5800 -ruiskutuslaite

Model No. 41614-Serial No. 401100000 and Up

ข้อมูลเบื้องต้น

Tämä sarja on suunniteltu poistamaan kemikaalijäämiä ruiskutuslaitteen säiliöstä ja käytetyistä letkuista. Se on ruiskutuslaitteen lisälaite, joka on tarkoitettu ammattimaiseen kaupalliseen käyttöön.

Tämän käyttöoppaan tiedot auttavat pienentämään henkilövahingon tai tuotevaurion riskiä.

Kuvassa 1 näkyy tuotteen malli- ja sarjanumerojen sijainti.

g014295

รูป 1

  1. Malli- ja sarjanumerokilpi

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

คำเตือน

แคลิฟอร์เนีย

คำเตือนข้อเสนอ 65

การใช้ผลิตภัณฑ์นี้อาจทำให้ต้องสัมผัสกับสารเคมีที่รัฐแคลิฟอร์เนียทราบว่าเป็นสาเหตุการเกิดโรคมะเร็ง ความพิการแต่กำเนิด หรืออันตรายต่อระบบสืบพันธุ์อื่นๆ

ความปลอดภัย

Tutustu koneen käyttöoppaassa oleviin turvallisuus- ja käyttöohjeisiin.

Kemikaaliturvallisuus

คำเตือน

Ruiskutusjärjestelmässä käytetyt kemikaalit voivat olla vaarallisia tai myrkyllisiä käyttäjälle, sivullisille, eläimille, kasveille, maaperälle tai muulle ympäristölle.

  • Tutustu huolellisesti kaikkien käytettyjen kemikaalien varoitusmerkintöihin ja käyttöturvallisuustiedotteisiin ja suojaudu kemikaalin valmistajan suositusten mukaisesti. Käytä asianmukaisia henkilönsuojaimia, kuten kasvo- ja silmäsuojaimia, käsineitä ja muita kemikaaleilta suojaavia varusteita.

  • Muista, että käytettyjä kemikaaleja voi olla useita, ja jokaisen tietoihin on tutustuttava.

  • Älä käytä tai huolla ruiskutuslaitetta, jos näitä tietoja ei ole käytettävissä.

  • Varmista ennen ruiskutusjärjestelmän huoltoa, että järjestelmä on huuhdeltu kolme kertaa ja neutraloitu kemikaalin valmistajan suositusten mukaisesti.

  • Varmista, että lähettyvillä on riittävästi puhdasta vettä ja saippuaa ja pese heti pois kaikki iholle päässeet kemikaalit.

  • Hanki riittävästi tietoa ennen kemikaalien käyttöä ja käsittelyä.

  • Käytä työhön sopivaa kemikaalia.

  • Noudata kemikaalin valmistajan ohjeita kemikaalin turvallisesta käytöstä.

  • Käsittele kemikaaleja hyvin tuuletetussa tilassa.

  • Käytä suojalaseja ja muita suojavarusteita kemikaalin valmistajan antamien ohjeiden mukaan. Suojaa ihosi mahdollisimman tarkasti käyttäessäsi kemikaaleja.

  • Pidä puhdasta vettä lähettyvillä etenkin, kun täytät ruiskutussäiliötä.

  • Älä syö, juo äläkä tupakoi käyttäessäsi kemikaaleja.

  • Pese kätesi ja muut paljaat kohdat heti työn lopettamisen jälkeen.

  • Hävitä käyttämättömät kemikaalit ja kemikaaliastiat kemikaalin valmistajan ohjeiden ja paikallisten säännösten mukaan.

  • Säiliöiden kemikaalit ja höyryt ovat vaarallisia. Älä työnnä mitään ruumiinosia tankkiin äläkä pidä päätäsi aukon lähettyvillä.

  • Noudata kaikkia kemikaalien ruiskutusta koskevia paikallisia ja valtiollisia säädöksiä.

การติดตั้ง

Koneen valmistelu

Ruiskutusjärjestelmän valmistelu

ข้อควรระวัง

Kemikaalit ovat vaarallisia ja saattavat aiheuttaa henkilövahinkoja.

  • Lue kemikaalien etikettien ohjeet huolellisesti ennen käyttöä ja noudata kaikkia valmistajan suosituksia ja varoituksia.

  • Vältä kemikaalien joutumista iholle. Jos kemikaaleja joutuu iholle, pese kyseinen kohta huolellisesti saippualla ja puhtaalla vedellä.

  • Käytä suojalaseja ja muita suojavarusteita kemikaalin valmistajan antamien suositusten mukaan.

  1. Siirrä kone tasaiselle alustalle, paina jarrupoljin pohjaan, kytke seisontajarru, sammuta moottori ja irrota virta-avain.

  2. Puhdista ruiskutuslaite. Lisätietoja on koneen käyttöoppaan kohdassa Ruiskutuslaitteen puhdistus.

    Note: Noudata varovaisuutta irrottaessasi letkuja tämän sarjan asennuksen aikana ja pidä sanko valmiina letkuihin jääneiden liuosten varalta.

Akun irtikytkentä

คำเตือน

Sähkökipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

Akun kaapeleiden virheellinen kytkentä voi vahingoittaa ruiskutuslaitetta ja kaapeleita sekä aiheuttaa kipinöitä.

  • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

  • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).

Akun navat tai metallityökalut voivat aiheuttaa oikosulun koskettaessaan ruiskutuslaitteen metalliosia, mistä voi seurata kipinöitä.

  • Kun irrotat tai asennat akun, älä anna akun napojen koskettaa ruiskutuslaitteen metalliosia.

  • Älä anna metallityökalujen aiheuttaa oikosulkua akun napojen ja ruiskutuslaitteen metalliosien välille.

  • Pidä akun hihna aina paikallaan suojaamassa ja kiinnittämässä akkua.

  1. Poista akkukotelo ja irrota negatiivinen (musta) maakaapeli akun navasta (รูป 2 ja รูป 3).

    g014029

    รูป 2

    1. Akun suojus
    2. Hihna
    3. Solki
    g029414

    รูป 3

    1. Akun pluskaapeli
    2. Akun plusnapa
    3. Akun miinusnapa
    4. Akun miinuskaapeli

  2. Irrota pluskaapeli (punainen) akun navasta (รูป 3).

Huuhtelusäiliön valmistelu

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

Letku, 1,9 × 73,7 cm1
Huuhtelusäiliö1
Säiliön korkki1
Liitinkappale1
Läpinäkyvä tiiviste1
Muovinen laippamutteri1
90 asteen liitin1
Kiinnityshaarukka1
Letkunkiristin1

Letkun katkaisu

  1. Mittaa 20,3 cm letkun (1,9 × 73,7 cm) päästä ja merkitse kohta (รูป 4).

    g219388

    รูป 4

  2. Katkaise letku merkinnän kohdalta mattoveitsellä siten, että tuloksena on seuraavan mittaiset letkut:

    • 20,3 cm

    • 53,3 cm

Huuhtelusäiliön kokoaminen

  1. Asenna liitinkappale huuhtelusäiliön pohjassa olevaan aukkoon seuraavasti:

    1. Asenna läpinäkyvä tiiviste liitinkappaleeseen kuvan mukaisesti (รูป 5).

      g206390

      รูป 5

      1. Liitinkappale
      2. Läpinäkyvä tiiviste
      3. Kiinnityshaarukan reikä (liitinkappale)
      4. Lanka, n. 122 cm
      5. Kaula (huuhtelusäiliö)

    2. Kiinnitä noin 122 cm pitkä lanka yhteen liitinkappaleessa olevista kiinnityshaarukan rei’istä kuvan mukaisesti (รูป 5).

      g014228

      รูป 6

      1. Huuhtelusäiliö
      2. Säiliön korkki
      3. Liitinkappale
      4. Huuhtelusäiliön täyttöaukko
      5. Lanka
      6. Huuhtelusäiliön pohjassa oleva aukko

    3. Mikäli huuhtelusäiliön täyttöaukossa on korkki, poista se. (รูป 6).

    4. Laske lanka säiliön täyttöaukon läpi ja vie se säiliön pohjassa olevan avoimen aukon läpi (รูป 5 ja รูป 6).

    5. Ohjaa liitinkappale langan avulla säiliön pohjassa olevaan aukkoon (รูป 7).

      g014229

      รูป 7

      1. Liitinkappale (lanka kiinnitettynä)
      2. Huuhtelusäiliön pohjassa oleva aukko
      3. Täyttöaukon korkki

    6. Siirrä liitinkappale paikalleen ja varmista samalla, että läpinäkyvä tiiviste asettuu huuhtelusäiliön sisäseinää vasten (รูป 7).

  2. Kiinnitä liitinkappale huuhtelusäiliöön muovisella laippamutterilla (รูป 8).

    g014230

    รูป 8

    1. Huuhtelusäiliön tyhjennysaukko
    2. Liitinkappale (asennettuna)
    3. Muovinen laippamutteri

  3. Asenna liitinkappaleeseen 90 asteen liitin ja kiinnitä se kiinnityshaarukalla (รูป 9).

    g014260

    รูป 9

    1. Kiinnityshaarukka
    2. Liitinkappale
    3. 90 asteen liitin

  4. Suuntaa liitin taaksepäin.

  5. Kiinnitä kohdassa Letkun katkaisu katkaistu 53,3 cm:n mittainen letku 90 asteen liittimeen letkunkiristimellä ja kiristä kiristin käsin (รูป 9).

    g206662

    รูป 10

    1. 90 asteen liitin
    2. Letkunkiristin
    3. Letku, 53,3 cm

Huuhtelusäiliön asennus

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

Pidike (huuhtelusäiliö)2
Pultti (3/8 × 1-1/2 tuumaa)2
Aluslaatta (3/8 tuumaa)4
Laippalukkomutteri (3/8 tuumaa)2

Ruiskutussäiliön valmistelu

  1. Löysää neljää laippakantapulttia (3/8 × 1 tuumaa) ja neljää laippalukkomutteria (3/8 tuumaa), joilla venttiilien asennuskannatin on kiinnitetty säiliön runkoon (รูป 11).

    g206427

    รูป 11

    1. Venttiilien asennuskannatin
    2. Laippakantapultti (3/8 × 1 tuumaa) ja laippalukkomutteri (3/8 tuumaa)

  2. Siirrä venttiilien asennuskannatinta taaksepäin (รูป 11).

    Note: Tämä venttiilien asennuskannattimen sijainnin säätö antaa tilaa huuhtelusäiliön asennusta varten.

  3. Kiristä neljä laippakantapulttia (3/8 × 1 tuumaa) ja neljä laippalukkomutteria (3/8 tuumaa) momenttiin 37–45 N∙m.

  4. Irrota kiinnityshaarukka, jolla syöttöletkun 90 asteen letkuliitin on kiinnitetty imusihdin koteloon (รูป 12).

    g206426

    รูป 12

    1. 90 asteen letkuliitin (syöttöletku)
    2. Kotelo (imusihti)
    3. Kiinnityshaarukka

  5. Irrota 90 asteen letkuliitin kotelosta ja siirrä syöttöletku syrjään.

Huuhtelusäiliön asennus

  1. Asenna huuhtelusäiliö koneeseen kuvan mukaisesti (รูป 13).

    g206448

    รูป 13

    1. Huuhtelusäiliö

  2. Kohdista pidike huuhtelusäiliön yläosan syvennykseen (รูป 14).

    g206469

    รูป 14

    1. Pultti (3/8 × 1-1/2 tuumaa)
    2. Aluslaatta (⅜ tuumaa)
    3. Pidike (huuhtelusäiliö)
    4. Laippalukkomutteri (3/8 tuumaa)
    5. Venttiilien asennuskannatin
    6. Syvennys (huuhtelusäiliö)

  3. Kohdista pidikkeen kolo ja venttiilien asennuskannattimen reikä (รูป 14).

  4. Kokoa pidike löysästi venttiilien asennuskannattimeen pultilla (3/8 × 1-1/2 tuumaa), kahdella aluslaatalla (3/8 tuumaa) ja laippalukkomutterilla (3/8 tuumaa).

  5. Toista vaiheet 2–4 toiselle pidikkeelle huuhtelusäiliön toisen syvennyksen kohdalla (รูป 14).

  6. Kiristä pultit ja laippamutterit huolellisesti käsin.

    Important: Huuhtelusäiliö on kiinnitettävä tiukasti, mutta pidikkeet eivät saa rusentaa tai vääntää säiliötä.

  7. Asenna syöttöletku uudelleen säiliön takaosaan ja kiinnitä se aiemmin irrotetulla kiinnityshaarukalla.

Note: Kun huuhtelusäiliö on täytetty ensimmäisen kerran, tarkista, että pidikkeet ja huuhtelusäiliö eivät ole löystyneet (nesteen paino säiliössä saattaa painaa säiliötä voimakkaammin runkoa vasten). Kiristä pultteja ja laippalukkomuttereita tarvittaessa, kunnes pidikkeet ovat tiukasti huuhtelusäiliötä vasten, mutta älä anna säiliön vääntyä. Katso kohta Huuhtelusäiliön pidikkeiden tarkastus.

Syöttöletkun kokoaminen

  1. Kohdista syöttöletkun 90 asteen letkuliitin imusihdin koteloon (รูป 15).

    g206490

    รูป 15

    1. 90 asteen letkuliitin (syöttöletku)
    2. Kotelo (imusihti)
    3. Kiinnityshaarukka

  2. Kiinnitä 90 asteen letkuliitin koteloon (รูป 15) kiinnityshaarukalla, joka irrotettiin kohdan Ruiskutussäiliön valmistelu vaiheessa 4.

Huuhtelusuuttimien asennus

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

Huuhtelusuutin2
Liitinkappale2
Tiiviste1
Olkatappi2
Holkki2
Huuhtelusiiveke2
Muovinen laippamutteri2
90 asteen liitin2

Ruiskutussäiliön poraus

  1. Avaa säiliön kansi ja irrota sihti (รูป 16).

    g206491

    รูป 16

  2. Etsi pääsäiliön kaksi porausmerkkiä (รูป 17).

    Note: Porausmerkit ovat säiliössä olevia koloja.

    g206492

    รูป 17

    1. Porausmerkit

  3. Siirry säiliön kannen takana olevan porausmerkin luokse.

    Note: Aseta porattavien alueiden alle säiliön sisään astia, joka kerää porauksesta aiheutuvat purut.

    Important: Säiliön sisään jääneet jätteet voivat aiheuttaa tukoksia ja vaurioittaa ruiskutusjärjestelmää käytön aikana.

  4. Poraa reikäsahalla 4,5 cm:n (1-3/4 tuuman) aukko porausmerkin kohdalle (รูป 18).

    g206493

    รูป 18

    1. Porausmerkki (kannen takana)
    2. Reikäsahan terä, 4,5 cm (1-3/4 tuumaa)

  5. Siisti porausreiän terävät reunat.

  6. Poista pääsäiliöön päätyneet roskat.

  7. Toista vaiheet 4–6 etummaisen porausmerkin kohdalla (รูป 19).

    g206494

    รูป 19

    1. Porausmerkki (kannen etupuolella)
    2. Reikäsahan terä, 4,5 cm (1-3/4 tuumaa)

Huuhtelusuuttimien kokoaminen

Omistajan hankkima materiaali: PTFE-tiiviste

  1. Kokoa huuhtelusiiveke ja holkki olkatapin päälle (รูป 20).

    g207947

    รูป 20

    1. Tiiviste
    2. Liitinkappale
    3. Huuhtelusuutin
    4. Holkki
    5. Huuhtelusiiveke
    6. Olkatappi

  2. Kokoa huuhtelusiiveke, holkki ja olkatappi huuhtelusuuttimeen (รูป 20).

  3. Levitä PTFE-kierretiivistettä huuhtelusuuttimen kierteisiin.

  4. Asenna huuhtelusuutinkokoonpano liitinkappaleeseen ja kiristä käsin (รูป 20).

  5. Kokoa tiiviste liitinkappaleen päälle (รูป 20).

  6. Toista vaiheet 1–4 toisen huuhtelusuuttimen kohdalla.

Huuhtelusuuttimien asennus

Omistajan hankkima materiaali: PTFE-tiiviste

  1. Työskentele säiliön sisäpuolella 41 cm:n aukon kautta ja kohdista suutinkokoonpano ylös kohdassa Ruiskutussäiliön poraus poratun 4,5 cm:n reiän läpi kuvan mukaisesti (รูป 21).

    g206558

    รูป 21

    1. Reikä, 4,5 cm, takimmainen
    2. Muovinen laippamutteri
    3. Huuhtelusuutinkokoonpano

  2. Asenna muovinen laippamutteri liitinkappaleen kierteisiin säiliön päällä ja kiristä laippamutteri käsin (รูป 21).

  3. Toista vaiheet 1–2 toiselle huuhtelusuutinkokoonpanolle ruiskutussäiliön etummaisen 4,5 cm:n reiän kohdalla (รูป 22).

    g206557

    รูป 22

    1. Muovinen laippamutteri
    2. Reikä, 4,5 cm, etummainen
    3. Huuhtelusuutinkokoonpano

  4. Levitä PTFE-kierretiivistettä molempien 90 asteen liittimien kierteisiin.

  5. Asenna 90 asteen liittimet huuhtelusuutinkokoonpanojen liitinkappaleisiin (รูป 23).

    g206567

    รูป 23

    1. 90 asteen liitin
    2. Koneen oikea puoli
    3. Liitinkappale (huuhtelusuutinkokoonpano)

  6. Kohdista 90 asteen liitinten letkuliitin koneen oikealle puolelle (รูป 23).

  7. Asenna suodatinkori ja sulje ruiskutussäiliön kansi.

Huuhtelusäiliön pumpun asennus

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

Huuhtelusäiliön pumppu1
Pultti (1/4 × 1-3/4 tuumaa)4
Aluslaatta (1/4 tuumaa)4
Hammastettu laippamutteri (1/4 tuumaa)4
Pumpun suojus1

Pumpun kokoaminen koneeseen

Omistajan hankkima materiaali: PTFE-tiiviste

  1. Kohdista huuhtelusäiliön pumpun kiinnityslaippojen välikappaleiden reiät ja säiliön rungon kiinnityslevyn reiät (รูป 24).

    g206594g219470

    รูป 24

    1. Aluslaatta (1/4 tuumaa)
    2. Pultti (1/4 × 1-3/4 tuumaa)
    3. Kiinnityslaippa (huuhtelusäiliön pumppu)
    4. Hammastettu laippamutteri (1/4 tuumaa)
    5. Kiinnityslevy (säiliön runko)

  2. Kiinnitä huuhtelusäiliön pumppu kiinnityslevyyn (รูป 24) neljällä pultilla (1/4 × 1-3/4 tuumaa), neljällä aluslaatalla (1/4 tuumaa) ja neljällä hammastetulla laippamutterilla (1/4 tuumaa).

  3. Kiristä pultit ja laippamutteri momenttiin 1 017 – 1 234 N·cm.

  4. Irrota suojatulppa koneen johdinsarjan kaksi-istukkaisesta sähköliittimestä, jossa on teksti RINSE PUMP (huuhtelupumppu) (รูป 25).

    g219471

    รูป 25

    1. 2-istukkainen sähköliitin, koneen johdinsarja (RINSE PUMP) (huuhtelupumppu)
    2. 2-nastainen liitin (huuhtelusäiliön pumpun johdinsarja)

  5. Kytke huuhtelusäiliön pumpun johdinsarjan 2-nastainen liitin koneen johdinsarjan 2-istukkaiseen liittimeen, jossa on teksti RINSE PUMP (huuhtelupumppu) (รูป 25).

Huuhtelupumpun suojuksen asetus

Kohdista pumpun suojus huuhtelusäiliön pumpun päälle kuvan mukaisesti (รูป 26).

Note: Älä aseta kielekkeitä kiinnityslevyn aukkoihin.

g220000

รูป 26

  1. Huuhtelupumpun suojus
  2. Huuhtelusäiliön pumppu

Letkujen ja suodattimen asennus

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

Letku, 1,9 × 61 cm2
Letkunkiristin9
T-liitin1
Letku, 1,9 × 180 cm1
Suora letkuliitin2
Suodatinkokoonpano1
Kierreputki1
Nippuside2

Huuhtelusuutinletkujen asennus

Note: Asennus on helpompaa, jos letkuliitinten pykälöity pää voidellaan kevyesti raakaöljyttömällä voiteluaineella, kuten kasviöljyllä.

  1. Liitä huuhtelusuutinkokoonpanojen kuhunkin 90 asteen liittimeen kaksi 1,9 × 61 cm:n letkua ja kaksi letkunkiristintä ja kiristä kiristimet käsin (รูป 27).

    g206607

    รูป 27

    1. Letku, 1,9 × 61 cm
    2. 90 asteen liitin
    3. Letkunkiristin
    4. T-liitin
    5. Letku, 1,9 × 180 cm

  2. Liitä 1,9 × 61 cm:n letkujen toiset päät löyhästi T-liittimiin kahdella letkunkiristimellä kuvan mukaisesti (รูป 27).

  3. Liitä 1,9 × 180 cm:n letku ja letkunkiristin T-liittimeen kuvan mukaisesti (รูป 27).

  4. Kiristä käsin kolme letkunkiristintä, joilla kolme letkua on liitetty T-liittimeen.

Liittimien asennus huuhtelusäiliön pumppuun

Omistajan hankkima materiaali: PTFE-kierretiiviste

  1. Levitä PTFE-kierretiivistettä kahden suoran letkuliittimen kierteisiin.

  2. Asenna kaksi suoraa letkuliitintä huuhtelusäiliön pumpun kahteen porttiin (รูป 28).

    Note: Siirrä pumpun suojusta tarvittaessa, jotta pääset käsiksi huuhtelusäiliön pumpun portteihin.

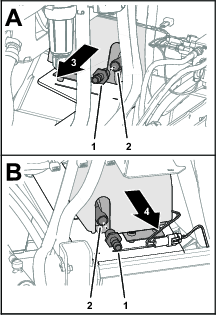

    g220001

    รูป 28

    1. Suora letkuliitin
    2. Portti (huuhtelusäiliön pumppu)
    3. Koneen vasen puoli
    4. Koneen oikea puoli

Letkujen ja suodattimen asennus

  1. Liitä huuhtelusäiliön pohjassa oleva 53,3 cm:n letku huuhtelusäiliön pumpun sisempään suoraan letkuliittimeen letkunkiristimellä ja kiristä kiristin käsin (รูป 27).

    g219999

    รูป 29

    1. Letkunkiristin
    2. Suora letkuliitin (sisempi, huuhtelusäiliön pumppu)
    3. Huuhtelusäiliö
    4. Letku, 53,3 cm

  2. Liitä kohdassa Letkun katkaisu katkaistu 20,3 cm:n letku huuhtelusäiliön pumpun ulompaan suoraan letkuliittimeen letkunkiristimellä ja kiristä kiristin käsin (รูป 30).

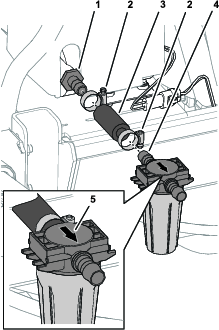

    g219997

    รูป 30

    1. Suora letkuliitin (ulompi, huuhtelusäiliön pumppu)
    2. Letkunkiristin
    3. Letku, 20,3 cm
    4. Suora letkuliitin (tulo, suodatinpää)
    5. Nuoli (ruiskutussäiliön suuntaan)

  3. Liitä suodatinpään (suodatinkokoonpano) tulon suora letkuliitin löyhästi 20,3 cm:n letkuun letkunkiristimellä (รูป 30).

  4. Liitä 1,9 × 180 cm:n letkun vapaa pää suodatinpään lähdön suoraan letkuliittimeen letkunkiristimellä (รูป 31).

    g206824

    รูป 31

    1. Letkunkiristin
    2. Suora letkuliitin (lähtö, suodatin)
    3. Letku, 1,9 × 180 cm

  5. Säädä suodatinpään asentoa siten, että suodatinkokoonpanon kammio on pystysuorassa, ja kiristä kaksi letkunkiristintä käsin (รูป 30 ja รูป 31).

  6. Asenna halkaistu suojaletku 43,3 cm:n letkun päälle huuhtelusäiliön ja huuhtelusäiliön pumpun välille ja kiinnitä suojaletku kahdella nippusiteellä (รูป 32).

    g206821

    รูป 32

    1. Nippusiteet
    2. Letku, 43,3 cm
    3. Suojaletku (halkaistu)

Huuhtelupumpun suojuksen asennus

Aseta huuhtelupumpun suojuksen kaksi kielekettä säiliön rungon kiinnityslevyn kahteen aukkoon (รูป 33).

g219998

รูป 33

  1. Kieleke (huuhtelupumpun suojus)
  2. Aukko (kiinnityslevy)

Viiveajastimen ja kojetaulun kytkimen asennus

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

Viiveajastin1
Lukkomutteri (#10-24)2
Sulake (40 A)1
Rele1
Tehorele1
Laippakantapultti (10-24 × 1/2 tuumaa)2
Kolmiasentoinen kytkin (merkkivalo – vuoden 2015 ja sitä vanhemmat ruiskutuslaitteet)1
Kolmiasentoinen kytkin (ei merkkivaloa – vuoden 2016 ja sitä uudemmat ruiskutuslaitteet)1

Viiveajastimen, releiden ja sulakkeen asennus

  1. Nosta kuljettajan istuin, jotta pääset käsiksi istuimen alla oleviin elektronisiin komponentteihin.

  2. Vuoden 2015 ja sitä vanhemmat mallit:

    Important: Viiveajastinta ei tarvita vuoden 2016 ja sitä uudemmille malleille.

    1. Asenna viiveajastin kuvassa (รูป 34 tai รูป 35) näkyvään paikkaan sähköpaneelin lukkomutterilla.

    2. Kytke ajastin koneen johdinsarjan viiveajastinmerkinnällä varustettuun 2-istukkaiseen liittimeen (รูป 34 tai รูป 35).

    g015113

    รูป 34

    Vuoden 2014 ja sitä vanhemmat mallit

    1. Sähköpaneeli
    2. Lukkomutteri (#10-24)
    3. Viiveajastin
    4. Viiveajastimen liitin (koneen johdinsarja)
    5. Pääjohdinsarja
    6. Sulakerasia
    7. Sulake (40 A)
    8. Rele (viisinastainen)
    9. Tehorele (nelinastainen)
    g035435

    รูป 35

    Vuoden 2015 mallit

    1. Sulakerasia
    2. Sulake (40 A)
    3. Pultti ja mutteri (sähköpaneeli)
    4. 2-nastainen liitin (viiveajastin)
    5. 2-istukkainen liitin (koneen johdinsarja)
    6. Laippakantapultti (10-24 × 1/2 tuumaa)
    7. Lukkomutteri (#10-24)
    8. 5-istukkainen liitin (koneen johdinsarja)
    9. Rele (viisinastainen)
    10. 4-istukkainen liitin (koneen johdinsarja)
    11. Tehorele (nelinastainen)
    g219469

    รูป 36

    Vuoden 2016 ja sitä uudemmat mallit

    1. Sulake (40 A)
    2. Sulakerasia
    3. Lukkomutteri (#10-24)
    4. Sähköpaneeli
    5. Laippakantapultti (10-24 × 1/2 tuumaa)
    6. Tehorele (nelinastainen)
    7. 4-istukkainen liitin (koneen johdinsarja)

  3. Asenna 40 A:n sulake sulakerasian tyhjään paikkaan kuvan mukaisesti (รูป 34, รูป 35 tai รูป 36).

    Note: Jos paikassa on jo pienemmän ampeeriluvun sulake, korvaa se 40 A:n sulakkeella.

  4. Etsi rele ja tehorele muiden samantyylisten releiden yhteydestä ja kiinnitä ne paneeliin (รูป 34, รูป 35 tai รูป 36) kahdella laippakantapultilla (#10-24 × 1/2 tuumaa) ja kahdella lukkomutterilla (#10-24).

  5. Paikanna pääjohdinsarjan 4-istukkainen liitin ja 5-istukkainen liitin ja kytke ne releeseen (viisinastainen) ja tehoreleeseen (nelinastainen) kuvan mukaisesti (รูป 34, รูป 35 tai รูป 36).

Keinukytkimen asennus kojetauluun

  1. Irrota huuhtelusäiliön kytkimen pistotulppa kojetaulusta (รูป 37 tai รูป 38).

    Note: Se on toinen tulppa virta-avaimen oikealla puolella.

    g034584

    รูป 37

    Vuoden 2015 ja sitä vanhemmat mallit

    1. Tulppa
    2. Huuhtelusäiliön liitin (pääjohdinsarja)
    3. Kolmiasentoinen kytkin (merkkivalo)
    g034585

    รูป 38

    Vuoden 2016 ja sitä uudemmat mallit

    1. Tulppa
    2. Huuhtelusäiliön liitin (pääjohdinsarja)
    3. Kolmiasentoinen kytkin (ei merkkivaloa)

  2. Työskentele kojetaulun paneelin alapuolelta käsin ja irrota pääjohdinsarjasta nippuside, jolla huuhtelusäiliömerkinnällä (RINSE TANK) varustettu 8-istukkainen liitin on kiinnitetty.

  3. Vie 8-istukkainen liitin kojetaulussa olevaa aukkoa kohti (รูป 37 tai รูป 38).

  4. Kytke kolmiasentoinen kytkin 8-istukkaiseen liittimeen kojetaulun läpi (รูป 37 tai รูป 38).

  5. Aseta kolmiasentoinen kytkin kojetaulun aukkoon niin, että kytkimen salpa napsahtaa kiinni kojetauluun (รูป 37 ja รูป 38).

Akun kytkentä

คำเตือน

Sähkökipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

Akun kaapeleiden virheellinen asennus voi vahingoittaa ruiskutuslaitetta ja kaapeleita aiheuttaen kipinöitä.

  • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

  • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).

Akun navat tai metallityökalut voivat aiheuttaa oikosulun koskettaessaan metalliosia, mistä voi seurata kipinöitä.

  • Kun irrotat tai asennat akun, älä anna akun napojen koskettaa ruiskutuslaitteen metalliosia.

  • Älä anna metallityökalujen aiheuttaa oikosulkua akun napojen ja ruiskutuslaitteen metalliosien välille.

  • Pidä akun hihna aina paikallaan suojaamassa ja kiinnittämässä akkua.

  1. Kytke akun pluskaapeli akun plusnapaan (รูป 39).

    g207211

    รูป 39

    1. Akun kansi
    2. Akun pluskaapeli
    3. Akun plusnapa
    4. Akun miinusnapa
    5. Akun miinuskaapeli

  2. Kytke akun miinuskaapeli akun miinusnapaan (รูป 39).

  3. Kohdista akun suojus akkukoteloon ja kiinnitä suojus hihnalla (รูป 39).

การปฏิบัติงาน

Huuhtelusarjan käyttö

Huuhtelusarjan käytön tuloksena on huuhdos (kemikaalijäämien laimennettu liuos). Usein huuhdosta voidaan käyttää käsitellyillä alueilla. Ennen tätä on kuitenkin tarkistettava kemikaalien valmistajilta, että laimennetun liuoksen käyttäminen käsitellyillä alueilla ei vaikuta haitallisesti tuotteen suorituskykyyn.

Important: Huuhtelusarjaa ei ole tarkoitettu irrottamaan ruiskutejauheen tai vesiliukoisten kemikaalien paakkuuntumia, joita syntyy, jos kemikaaleja ei viedä kunnolla pääsäiliöön.

Ohjauslaitteet

Huuhtelusarjaa ohjataan kolmiasentoisella kytkimellä (รูป 40 tai รูป 41).

  • Huuhtelusäiliön pumppua käytetään ajoitetulla huuhtelulla, kun kolmiasentoinen kytkin painetaan yläasentoon ja se lukittuu. Viiveajastin käyttää pumppua.

    Note: Vuoden 2015 ja sitä vanhemmissa malleissa kytkimen valo syttyy.

  • Huuhtelusäiliön pumppu on pois päältä, kun kolmiasentoinen kytkin painetaan keskiasentoon.

  • Huuhtelusäiliön pumppu on hetkellisesti käynnissä, kun kolmiasentoinen kytkin painetaan ala-asentoon ja pidetään alas painettuna.

    Note: Vuoden 2015 ja sitä vanhemmissa malleissa kytkimen valo syttyy.

g034586

รูป 40

Vuoden 2015 ja sitä vanhemmat mallit

  1. Yläasento PääLLä – ajoitettu huuhtelu (kytkimen valo syttyy)
  2. Keskiasento POIS
  3. Ala-asento PääLLä – hetkellinen huuhtelu (kytkimen valo syttyy)
g034587

รูป 41

Vuoden 2016 ja sitä uudemmat mallit

  1. Yläasento PääLLä – ajoitettu huuhtelu
  2. Keskiasento POIS
  3. Ala-asento PääLLä – hetkellinen huuhtelu

Käytön kuvaus

Ajoitetun huuhtelun käyttö kolmiasentoisella kytkimellä

Kolmiasentoisen kytkimen painaminen yläasentoon käynnistää ajoitetun huuhtelun. Pumppu käynnistyy 110 sekunniksi ja pumppaa noin kolmanneksen huuhtelusäiliön sisällöstä pääsäiliöön. Tänä aikana kytkin pysyy yläasennossa.

Note: Jos käytössä on vuoden 2015 tai sitä vanhempi malli, kolmiasentoisen kytkimen valo syttyy merkiksi siitä, että pumppu on käynnissä.

110 sekunnin kuluttua pumppu pysähtyy.

Note: Jos käytössä on vuoden 2015 tai sitä vanhempi malli, kolmiasentoisen kytkimen valo sammuu merkiksi siitä, että pumppuun ei tule virtaa.

Kytkin pysyy Ylös-asennossa, kunnes se siirretään keskelle eli VAPAA-asentoon. Kun kytkin on VAPAA-asennossa, pumppu ei saa virtaa ja huuhtelusarja on POIS PääLTä.

Note: Jos käytössä on vuoden 2015 tai sitä vanhempi malli, kolmiasentoisen kytkimen valo pysyy sammuksissa VAPAA-asennossa.

Kolmiasentoisen kytkimen käyttö manuaalisesti ohjatussa huuhtelussa

Kolmiasentoisen kytkimen painaminen ala-asentoon kytkee huuhtelupumpun käyntiin hetkellisesti. Pumppu saa virtaa vain kytkintä painettaessa.

Note: Jos käytössä on vuoden 2015 tai sitä vanhempi malli, kolmiasentoisen kytkimen valo syttyy ja pumppu käynnistyy, kun kytkintä pidetään ALAS-asennossa.

Vapauta paine, jolloin kolmiasentoinen kytkin siirtyy VAPAA-asentoon. Pumpusta katkaistaan virta.

Note: Jos käytössä on vuoden 2015 tai sitä vanhempi malli, kolmiasentoisen kytkimen valo sammuu.

Säiliön täyttö

Pysäköi kone tasaiselle alustalle, kytke seisontajarru, kytke ruiskutuspumppu pois käytöstä, sammuta moottori ja irrota virta-avain.

Irrota huuhtelusäiliön korkki, täytä säiliö noin 113 litralla puhdasta vettä ja asenna korkki.

Important: 113 litran huuhtelusäiliön saa täyttää vain puhtaalla vedellä. Minkä tahansa muun aineen lisääminen huuhtelusäiliöön voi aiheuttaa turvallisuusriskin ja/tai vaurioittaa konetta.

Huuhtelujakson käyttö

Kun huuhtelusäiliön pumppu on vienyt ruiskutuslaitteen säiliöön 38 litraa vettä, käyttäjä voi käyttää säiliön kierron kytkintä ja viedä puhtaan veden kiertoon. Kun huuhtelu on valmis, huuhdos voidaan ruiskuttaa ulos puomin suuttimista tai valuttaa säiliöstä manuaalisesti. Tämän ansiosta kone voi liikkua huuhtelutoimenpiteiden aikana.

  1. Käynnistä huuhtelusäiliön pumppu tekemällä jokin seuraavista:

    • Käynnistä ajoitettu huuhtelu painamalla kolmiasentoinen kytkin ylös.

    • Pidä kolmiasentoinen kytkin painettuna tarvittavan kestoajan.

  2. Kun huuhtelusäiliön pumppu on siirtänyt ruiskutuslaitteen säiliöön 38 litraa vettä, vie puhdas vesi kiertoon painamalla säiliön kierron kytkintä.

  3. Pumppaa huuhde pois ruiskutuslaitteen säiliöstä kansallisten ja paikallisten säädösten mukaisesti tekemällä jokin seuraavista:

    • Ruiskuta huuhdosta puomien kautta, kunnes ruiskutuslaitteen säiliö on tyhjä.

    • Valuta ruiskutuslaitteen säiliön sisältö sopivaan astiaan ja hävitä laimennettu liuos kansallisten ja paikallisten säännösten mukaisesti.

Huuhtelujakso voidaan toistaa uudelleen tarpeen mukaan tai kahdesti ajoitetun huuhtelun osalta.

การบำรุงรักษา

Suodattimen tarkastus

ระยะการซ่อมบำรุงขั้นตอนการบำรุงรักษา
หลังจาก 5 ชั่วโมงแรก
  • Tarkasta suodatin
    		•
    ทุก 50 ชั่วโมง
  • Tarkasta suodatin
    		•

    1. Irrota kammio suodatinpäästä kiertämällä suodatinta vastapäivään (รูป 42).

      g207171

      รูป 42

      1. Suodatinpää
      2. O-rengas
      3. Suodatinpanos
      4. Kammio (suodatin)

    2. Tarkasta suodatinpanos vaurioiden ja sakkakertymien tai roskien varalta (รูป 42).

      Vaihda suodatinpanos, jos se on vaurioitunut. Jos panoksessa on sakkaa tai roskia, puhdista se seuraavasti:

      1. Irrota suodatinpanos suodatinpäästä (รูป 42).

      2. Huuhtele panos puhtaalla vedellä.

      3. Asenna suodatinpanos suodatinpäähän (รูป 42).

    3. Tarkasta O-rengas vaurioiden varalta (รูป 42).

      Vaihda O-rengas, jos se on vaurioitunut.

    4. Kierrä kammio myötäpäivään suodatinpäähän ja kiristä käsin (รูป 42).

    Huuhtelujärjestelmän tarkastus vuotojen ja vaurioiden varalta

    ระยะการซ่อมบำรุงขั้นตอนการบำรุงรักษา
    หลังจาก 5 ชั่วโมงแรก
  • Tarkasta letkut vaurioiden varalta.
    		•
    ก่อนการใช้งานแต่ละครั้งหรือทุกวัน
  • Tarkasta letkut vuotojen varalta.
    		•
    ทุก 100 ชั่วโมง
  • Tarkasta letkut ja O-renkaat vaurioiden varalta.
    		•

    Varaosia saa valtuutetulta Toro-jälleenmyyjältä.

    Huuhtelusäiliön pidikkeiden tarkastus

    ระยะการซ่อมบำรุงขั้นตอนการบำรุงรักษา
    หลังจากชั่วโมงแรก
  • Tarkasta huuhtelusäiliön pidikkeet.
    		•
    ทุกปี
  • Tarkasta huuhtelusäiliön pidikkeet.
    		•

    Kun pääsäiliö on täytetty vedellä, tarkasta säiliön hihnat välysten varalta. Jos hihnat ovat löysiä, kiristä ylähihnojen kiinnikkeitä, kunnes ne ovat tasassa säiliön kanssa. Älä kiristä kiinnikkeitä liikaa.

    1. Täytä huuhtelusäiliö puhtaalla vedellä (รูป 43).

      g207207

      รูป 43

      1. Huuhtelusäiliö
      2. Pidikkeet
      3. Pultti (3/8 × 1-1/2 tuumaa)

    2. Tarkista, että pidikkeiden ja huuhtelusäiliön välillä ei ole löysää (รูป 43).

    3. Jos pidikkeiden ja huuhtelusäiliön välillä on löysää, kiristä pultteja ja laippalukkomuttereita, kunnes pidikkeet ovat tiukasti huuhtelusäiliötä vasten (รูป 43).

      Note: Älä kiristä pidikkeiden pultteja ja lukkomuttereita liikaa äläkä litistä säiliötä.

    Important: Säiliön kiinnitysliuskojen liiallinen kiristäminen saattaa vääntää tai vaurioittaa liuskoja.

    การจัดเก็บ

    Koneen varastointi korkeintaan 30 päivän ajan yli nollan asteen lämpötilassa

    Tyhjennä seuraavat komponentit:

    • Pumpun tulolinja

    • Pumpun poistolinja

    • Suodatinlinja

    Koneen varastointi lämpötilan ollessa alle 0 astetta tai yli 30 vuorokauden ajan

    Suorita seuraavat toimenpiteet ennen koneen varastointia:

    1. Lisää RV-pakkasnestettä huuhtelusäiliöön.

    2. Kierrätä pakkasneste huuhtelupumpun läpi.

    Kun kone otetaan uudelleen käyttöön, tyhjennä seuraavat komponentit:

    • Pumpun tulolinja

    • Pumpun poistolinja

    • Suodatinlinja
