Komplet za ispiranje spremnika

Prskalica za travnjak Multi-Pro 5800

Model No. 41614-Serial No. 401100000 and Up

Uvod

Komplet je namijenjen uklanjanju ostataka kemikalija iz spremnika prskalice i onečišćenih crijeva. Komplet je poseban priključak za prskalicu za travnjak koji je namijenjen profesionalnim korisnicima za komercijalnu upotrebu.

Informacije u ovom priručniku mogu vama i drugima pomoći da spriječite nezgode i oštećenje uređaja.

Slika 1 prikazuje lokaciju broja modela i serijskog broja na uređaju.

g014295

Slika 1

  1. Pločica s nazivom modela i serijskim brojem

Note: Odredite lijevu i desnu stranu uređaja s uobičajenog vozačevog položaja.

Upozorenje

KALIFORNIJA

Upozorenje prema kalifornijskom zakonu Proposition 65

Uporabom ovog proizvoda možete biti izloženi kemikalijama za koje je Savezna država Kalifornija utvrdila da uzrokuju rak, urođene mane ili druge posljedice štetne za reproduktivno zdravlje.

Sigurnost

Pročitajte radne i sigurnosne upute u Uputama za upotrebu uređaja.

Kemijska sigurnost

Upozorenje

Kemikalije koje se upotrebljavaju u sustavu prskalice mogu biti opasne i toksične za vas, prolaznike, životinje, biljke, tlo ili drugu imovinu.

  • Pažljivo pročitajte naljepnice upozorenja o kemikalijama i sigurnosno-tehničke listove za korištene kemikalije i pridržavajte ih se te se zaštitite u skladu s preporukama proizvođača kemikalija. Primjerice, koristite odgovarajuću osobnu zaštitnu opremu, uključujući zaštitu za lice i oči, rukavice ili drugu opremu za zaštitu od dodira s kemikalijama.

  • Imajte na umu da se može upotrebljavati više od jedne kemikalije i da je potrebno pročitati informacije za svaku od njih.

  • Nemojte upravljati prskalicom ili raditi na njoj ako vam te informacije nisu dostupne.

  • Prije rada na prskalici morate tri puta isprati i neutralizirati sustav u skladu s preporukama proizvođača kemikalija.

  • Provjerite nalazi li se u blizini dovoljna količina čiste vode i sapuna i odmah isperite sve kemikalije s kojima dođete u dodir.

  • Prije upotrebe kemikalija ili rukovanja njima potrebno je proći odgovarajuću obuku.

  • Upotrijebite ispravnu kemikaliju za rad.

  • Pridržavajte se uputa proizvođača kemikalija za sigurnu primjenu kemikalije.

  • Rukujte kemikalijama u dobro prozračenom prostoru.

  • Nosite zaštitne naočale i drugu zaštitnu opremu koju je preporučio proizvođač kemikalije. Pobrinite se da je tijekom rada s kemikalijama izložena najmanja moguća površina kože.

  • Imajte pri ruci čistu vodu, posebno prilikom punjenja spremnika za prskanje.

  • Nemojte jesti, piti ili pušiti za vrijeme rada s kemikalijama.

  • Uvijek operite ruke i druga izložena područja što prije nakon rada.

  • Na ispravan način odložite nekorištene kemikalije i spremnike za kemikalije u skladu s uputama proizvođača kemikalija i vašim lokalnim propisima.

  • Kemikalije i pare u spremnicima su opasne; nikad nemojte ulaziti u spremnik ili staviti glavu iznad otvora ili u njega.

  • Slijedite sve lokalne, državne i savezne zahtjeve za prskanje kemikalija.

Instalacija

Priprema uređaja

Priprema sustava prskalice

Oprez

Kemikalije su opasne i mogu uzrokovati tjelesne ozljede.

  • Pročitajte upute na naljepnicama za kemikalije prije rukovanja kemikalijama te se pridržavajte svih preporuka i mjera opreza proizvođača.

  • Pazite da kemikalije ne dođu u dodir s kožom. Dođe li do kontakta, temeljito operite zahvaćeno područje sapunom i čistom vodom.

  • Nosite zaštitne naočale i drugu zaštitnu opremu koju je preporučio proizvođač kemikalije.

  1. Pomaknite uređaj na ravnu površinu, pritisnite kočnicu do kraja, aktivirajte ručnu kočnicu, ugasite motor i izvadite ključ.

  2. Očistite prskalicu; pročitajte odjeljak Čišćenje prskalice u Uputama za upotrebu uređaja.

    Note: Budite pažljivi pri odspajanju bilo kojeg crijeva tijekom postavljanja ovog kompleta i imajte pri ruci posudu za hvatanje preostale otopine iz crijeva.

Odspajanje akumulatora

Upozorenje

Električne iskre mogu uzrokovati eksploziju plinova akumulatora i tako dovesti do tjelesnih ozljeda.

Neispravno usmjeravanje kabela akumulatora može dovesti do oštećenja prskalice i kabela te uzrokovati iskrenje.

  • Uvijek odspojite negativni (crni) kabel akumulatora prije odspajanja pozitivnog (crvenog) kabela.

  • Uvijek spojite pozitivni (crveni) kabel akumulatora prije spajanja negativnog (crnog) kabela.

Priključci akumulatora ili metalni alati mogu uzrokovati kratki spoj s metalnim komponentama prskalice i tako izazvati iskrenje.

  • Pri uklanjanju ili postavljanju akumulatora ne dopustite da priključci akumulatora dođu u dodir s bilo kojim metalnim dijelom prskalice.

  • Ne dopustite da dođe do kratkog spoja s metalnim alatima između priključaka akumulatora i metalnih dijelova prskalice.

  • Držače akumulatora uvijek držite na predviđenom mjestu kako biste ga zaštitili i učvrstili.

  1. Skinite poklopac akumulatora i odspojite negativni (crni) kabel (za uzemljenje) s kleme akumulatora (Slika 2 i Slika 3).

    g014029

    Slika 2

    1. Poklopac akumulatora
    2. Držač
    3. Kopča
    g029414

    Slika 3

    1. Pozitivni kabel akumulatora
    2. Pozitivna klema akumulatora
    3. Negativna klema akumulatora
    4. Negativni kabel akumulatora

  2. Odspojite pozitivni (crveni) kabel od kleme akumulatora (Slika 3).

Priprema spremnika za ispiranje

Dijelovi potrebni za ovaj postupak:

Crijevo – 1,9 × 73,7 cm1
Spremnik za ispiranje1
Čep spremnika1
Nepropusna spojnica1
Prozirna brtva1
Plastična prirubna matica1
Pravokutna spojnica1
Rašljasta obujmica1
Obujmica za crijevo1

Rezanje crijeva

  1. Izmjerite 20,3 cm od kraja crijeva veličine 1,9 × 73,7 cm i označite taj dio (Slika 4).

    g219388

    Slika 4

  2. Skalpelom prerežite crijevo na označenom dijelu tako da imate dijelove crijeva sljedećih duljina:

    • 20,3 cm

    • 53,3 cm

Sastavljanje spremnika za ispiranje

  1. Postavite nepropusnu spojnicu u rupu na dnu spremnika za ispiranje u skladu s uputama u nastavku:

    1. Postavite prozirnu brtvu na nepropusnu spojnicu kako prikazuje Slika 5.

      g206390

      Slika 5

      1. Nepropusna spojnica
      2. Prozirna brtva
      3. Otvor za rašljastu obujmicu (nepropusna spojnica)
      4. Žica – oko 122 cm
      5. Otvor za ulijevanje (spremnik za ispiranje)

    2. Provucite komad žice duljine oko 122 cm kroz jedan od otvora za rašljastu obujmicu u nepropusnoj spojnici kako prikazuje Slika 5.

      g014228

      Slika 6

      1. Spremnik za ispiranje
      2. Čep spremnika
      3. Nepropusna spojnica
      4. Otvor za punjenje spremnika za ispiranje
      5. Žica
      6. Donji otvor spremnika za ispiranje

    3. Ako spremnik za ispiranje ima čep, uklonite ga (Slika 6).

    4. Spustite žicu kroz otvor za punjenje spremnika i provucite je kroz otvor na donjoj strani spremnika (Slika 5 i Slika 6).

    5. Žicom usmjerite nepropusnu spojnicu kroz otvor na donjoj strani spremnika (Slika 7).

      g014229

      Slika 7

      1. Nepropusna spojnica sa žicom
      2. Donji otvor spremnika za ispiranje
      3. Čep otvora za punjenje

    6. Namjestite nepropusnu spojnicu tako da je prozirna brtva prislonjena uz unutarnju stijenku spremnika za ispiranje (Slika 7).

  2. Pričvrstite nepropusnu spojnicu na spremnik za ispiranje pomoću plastične prirubne matice (Slika 8).

    g014230

    Slika 8

    1. Karter spremnika za ispiranje
    2. Nepropusna spojnica (postavljena)
    3. Plastična prirubna matica

  3. Postavite pravokutnu spojnicu na nepropusnu spojnicu te je pričvrstite pomoću rašljaste obujmice (Slika 9).

    g014260

    Slika 9

    1. Rašljasta obujmica
    2. Nepropusna spojnica
    3. Pravokutna spojnica

  4. Okrenite spojnicu prema natrag.

  5. Postavite segment crijeva od 53,3 cm koje ste prerezali tijekom koraka Rezanje crijeva na pravokutnu spojnicu pomoću obujmice te pritegnite obujmicu rukom (Slika 9).

    g206662

    Slika 10

    1. Pravokutna spojnica
    2. Obujmica za crijevo
    3. Crijevo – 53,3 cm

Postavljanje spremnika za ispiranje

Dijelovi potrebni za ovaj postupak:

Držač (spremnik za ispiranje)2
Vijak (⅜ × 1½ inča)2
Podložna pločica (⅜ inča)4
Prirubna matica (⅜ inča)2

Priprema spremnika za prskanje

  1. Otpustite 4 prirubna vijka (⅜ × 1 inč) i 4 prirubne matice (⅜ inča) koji pričvršćuju nosač ventila na okvir spremnika (Slika 11).

    g206427

    Slika 11

    1. Nosač ventila
    2. Prirubni vijak (⅜ × 1 inč) i prirubna matica (⅜ inča)

  2. Pomaknite nosač ventila prema natrag (Slika 11).

    Note: Takva prilagodba lokacije nosača ventila oslobađa prostor za spremnik za ispiranje.

  3. Pritegnite 4 prirubna vijka (⅜ ×1 inč) i 4 prirubne matice (⅜ inča) na 37 do 45 Nm.

  4. Uklonite rašljastu obujmicu koja pričvršćuje pravokutnu stepeničastu spojnicu crijeva za dovod s kućištem usisnog filtra (Slika 12).

    g206426

    Slika 12

    1. Pravokutna stepeničasta spojnica (crijevo za dovod)
    2. Kućište (usisno sito)
    3. Rašljasta obujmica

  5. Odvojite pravokutnu stepeničastu spojnicu od kućišta te stavite crijevo za dovod sa strane.

Postavljanje spremnika za ispiranje

  1. Postavite spremnik za ispiranje na uređaj kako prikazuje Slika 13.

    g206448

    Slika 13

    1. Spremnik za ispiranje

  2. Poravnajte držač s udubinom na vrhu spremnika za ispiranje (Slika 14).

    g206469

    Slika 14

    1. Vijak (⅜ × 1½ inča)
    2. Podložna pločica (⅜ inča)
    3. Držač (spremnik za ispiranje)
    4. Prirubna matica (⅜ inča)
    5. Nosač ventila
    6. Udubina (spremnik za ispiranje)

  3. Poravnajte rupu na držaču s rupom na nosaču ventila (Slika 14).

  4. Labavo pričvrstite držač na nosač ventila pomoću vijka (⅜ × 1½ inča), 2 podložne pločice (⅜ inča) i prirubne sigurnosne matice (⅜ inča).

  5. Ponovite korake od 2 do 4 i za drugi držač na drugoj udubini spremnika za ispiranje (Slika 14).

  6. Pažljivo rukom pritegnite vijke i prirubne matice.

    Important: Spremnik za ispiranje mora biti postavljen i pričvršćen, ali držač ne smije deformirati ili iskriviti spremnik.

  7. Zamijenite crijevo za dovod na stražnjoj strani spremnika i pričvrstite ga rašljastom obujmicom koju ste prethodno uklonili.

Note: Nakon početnog punjenja spremnika za ispiranje provjerite jesu li držači i spremnik za ispiranje dobro pričvršćeni (težina vode u spremniku može dodatno pritisnuti spremnik na okvir). Po potrebi pritegnite vijke i prirubne matice tako da se držači u potpunosti priljube uz spremnik za ispiranje, ali pripazite da se spremnik ne deformira; pogledajte Pregledavanje držača spremnika za ispiranje.

Postavljanje crijeva za dovod

  1. Poravnajte stepeničastu spojnicu crijeva za dovod s kućištem usisnog sita (Slika 15).

    g206490

    Slika 15

    1. Pravokutna stepeničasta spojnica (crijevo za dovod)
    2. Kućište (usisno sito)
    3. Rašljasta obujmica

  2. Pričvrstite pravokutnu stepeničastu spojnicu na kućište (Slika 15) pomoću rašljaste obujmice koju ste uklonili u koraku 4 u odjeljku Priprema spremnika za prskanje.

Postavljanje mlaznica za ispiranje

Dijelovi potrebni za ovaj postupak:

Mlaznica za ispiranje2
Nepropusna spojnica2
Brtva1
Vijak s osloncem2
Čahura2
Krilce za ispiranje2
Plastična prirubna matica2
Pravokutna spojnica2

Bušenje spremnika za prskanje

  1. Otvorite poklopac spremnika i izvadite sito (Slika 16).

    g206491

    Slika 16

  2. Pronađite 2 oznake za bušenje u glavnom spremniku (Slika 17).

    Note: Oznake za bušenje utisnute su u spremnik.

    g206492

    Slika 17

    1. Oznake za bušenje

  3. Pronađite oznake za bušenje iza poklopca spremnika.

    Note: Ispod dijela koji bušite u spremnik stavite posudu za skupljanje prljavštine koja nastane.

    Important: Prljavština koja ostane u spremniku može začepiti i oštetiti sustav prskalice tijekom rada.

  4. Nastavkom za bušilicu veličine 4,5 cm izbušite rupu na mjestu oznake za bušenje (Slika 18).

    g206493

    Slika 18

    1. Oznaka za bušenje (iza poklopca)
    2. Nastavak za bušenje rupa – 4,5 cm

  5. Izgladite sve oštre rubove koji su nastali rezanjem spremnika.

  6. Očistite sav otpad koji je upao u glavni spremnik.

  7. Ponovite korake od 4 do 6 na prednjoj oznaci za bušenje(Slika 19).

    g206494

    Slika 19

    1. Oznaka za bušenje (ispred poklopca)
    2. Nastavak za bušenje rupa – 4,5 cm

Sastavljanje mlaznica za ispiranje

Materijali vlasnika: teflonsko sredstvo za brtvljenje

  1. Postavite krilce za ispiranje i čahuru na vijak s osloncem (Slika 20).

    g207947

    Slika 20

    1. Brtva
    2. Nepropusna spojnica
    3. Mlaznica za ispiranje
    4. Čahura
    5. Krilce za ispiranje
    6. Vijak s osloncem

  2. Postavite krilce za ispiranje, čahuru i vijak s osloncem na mlaznicu (Slika 20).

  3. Nanesite teflonsko sredstvo za brtvljenje navoja na navoje mlaznice za ispiranje.

  4. Postavite sklop mlaznica za ispiranje u nepropusnu spojnicu i pritegnite rukom (Slika 20).

  5. Postavite brtvu na nepropusnu spojnicu (Slika 20).

  6. Ponovite korake od 1 do 4 za drugu mlaznicu za ispiranje.

Postavljanje mlaznica za ispiranje

Materijali vlasnika: teflonsko sredstvo za brtvljenje

  1. Kroz otvor spremnika od 41 cm uhvatite sklop mlaznica i poravnajte ga tako da bude okrenut prema gore, odnosno prema rupi od 4,5 cm koju ste izbušili Bušenje spremnika za prskanjekako prikazuje Slika 21.

    g206558

    Slika 21

    1. Rupa – 4,5 cm – stražnja
    2. Plastična prirubna matica
    3. Sklop mlaznice za ispiranje

  2. Navijte plastičnu prirubnu maticu na navoje nepropusne spojnice na vrhu spremnika i rukom pritegnite prirubnu maticu (Slika 21).

  3. Za postavljanje drugog sklopa mlaznica za ispiranje ponovite korake od 1 do 2 kod prednje rupe spremnika za prskanje od 4,5 cm (Slika 22).

    g206557

    Slika 22

    1. Plastična prirubna matica
    2. Rupa – 4,5 cm – prednja
    3. Sklop mlaznice za ispiranje

  4. Na navoje obiju pravokutnih spojnica nanesite teflonsko sredstvo za brtvljenje navoja.

  5. Postavite pravokutne spojnice u nepropusne spojnice sklopova mlaznica za ispiranje (Slika 23).

    g206567

    Slika 23

    1. Pravokutna spojnica
    2. Desna strana uređaja
    3. Nepropusna spojnica (sklop mlaznice za ispiranje)

  6. Poravnajte navoj crijeva pravokutne spojnice s desnom stranom uređaja (Slika 23).

  7. Postavite košaricu filtra i zatvorite poklopac spremnika za prskanje.

Postavljanje pumpe spremnika za ispiranje

Dijelovi potrebni za ovaj postupak:

Pumpa spremnika za ispiranje1
Vijak (¼ × 1¾ inča)4
Podložna pločica (¼ inča)4
Nazubljena prirubna matica (¼ inča)4
Poklopac za pumpu1

Postavljanje pumpe na uređaj

Materijali vlasnika: teflonsko sredstvo za brtvljenje

  1. Poravnajte rupe u odstojnicima prirubne matice za montažu pumpe spremnika za ispiranje s rupama na sedlastom nosaču okvira spremnika (Slika 24).

    g206594g219470

    Slika 24

    1. Podložna pločica (¼ inča)
    2. Vijak (¼ × 1¾ inča)
    3. Prirubna matica za montažu (pumpa spremnika za ispiranje)
    4. Nazubljena prirubna matica (¼ inča)
    5. Sedlasti nosač (okvir spremnika)

  2. Pričvrstite pumpu spremnika za ispiranje na sedlasti nosač (Slika 24) pomoću 4 vijka (¼ × 1¾ inča), 4 podložne pločice (¼ inča) i 4 nazubljene prirubne matice (¼ inča).

  3. Pritegnite vijke i prirubnu maticu na 1017 do 1234 Ncm.

  4. Izvadite čep za prašinu iz 2-pinskog ženskog električnog konektora kabelskog svežnja s oznakom PUMPA ZA ISPIRANJE (Slika 25).

    g219471

    Slika 25

    1. 2-pinski ženski električni konektor – kabelski svežanj (PUMPA ZA ISPIRANJE)
    2. 2-pinski muški konektor (kabelski svežanj pumpe spremnika za ispiranje)

  5. Uključite 2-pinski muški konektor kabelskog svežnja pumpe spremnika za ispiranje u 2-pinski ženski konektor kabelskog svežnja s oznakom PUMPA ZA ISPIRANJE (Slika 25).

Namještanje poklopca pumpe za ispiranje

Postavite poklopac pumpe preko pumpe spremnika za ispiranje kako prikazuje Slika 26.

Note: Nemojte umetati jezičce konektora u utore na sedlastom nosaču.

g220000

Slika 26

  1. Poklopac pumpe za ispiranje
  2. Pumpa spremnika za ispiranje

Postavljanje crijeva i filtra

Dijelovi potrebni za ovaj postupak:

Crijevo – 1,9 × 61 cm2
Obujmica za crijevo9
T-spojnica1
Crijevo – 1,9 × 180 cm1
Ravna stepeničasta spojnica2
Sklop filtra1
Spiralno zaštitno crijevo1
Vezica za kabel2

Postavljanje crijeva mlaznice za ispiranje

Note: Za lakše postavljanje lagano podmažite stepeničasti kraj spojnica crijeva nemineralnim mazivom, kao što je biljno ulje.

  1. Spojite 2 crijeva veličine 1,9 × 61 cm i 2 obujmice za crijevo te ih pričvrstite na pravokutne spojnice na sklopovima mlaznica za ispiranje i rukom pritegnite obujmice (Slika 27).

    g206607

    Slika 27

    1. Crijeva – 1,9 × 61 cm
    2. Pravokutna spojnica
    3. Obujmica za crijevo
    4. T-spojnica
    5. Crijevo – 1,9 × 180 cm

  2. Labavo spojite drugi kraj crijeva od 1,9 × 61 cm na T-spojnicu, koristeći 2 obujmice za crijevo kako prikazuje Slika 27.

  3. Pričvrstite crijeva od 1,9 × 180 cm i obujmicu crijeva na T-spojnicu kako prikazuje Slika 27.

  4. Rukom pritegnite 3 obujmice za crijevo koje pričvršćuju 3 crijeva na T-spojnice.

Postavljanje spojnica na pumpu spremnika za ispiranje

Materijali vlasnika: teflonsko sredstvo za brtvljenje navoja

  1. Nanesite teflonsko sredstvo za brtvljenje na navoje 2 ravnih stepeničastih spojnica.

  2. Postavite 2 ravne stepeničaste spojnice u 2 otvora pumpe spremnika za ispiranje (Slika 28).

    Note: Pomaknite poklopac pumpe kako biste omogućili pristup otvorima pumpe spremnika za ispiranje.

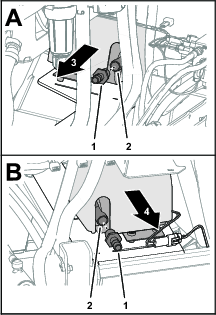

    g220001

    Slika 28

    1. Ravna stepeničasta spojnica
    2. Otvor (spremnik za ispiranje)
    3. Lijeva strana uređaja
    4. Desna strana uređaja

Postavljanje crijeva i filtra

  1. Koristeći obujmicu za crijevo, postavite crijevo od 53,3 cm koje se nalazi na dnu spremnika za ispiranje na unutarnju ravnu stepeničastu spojnicu pumpe spremnika za ispiranje te pritegnite obujmicu rukom (Slika 27).

    g219999

    Slika 29

    1. Obujmica za crijevo
    2. Ravna stepeničasta spojnica (unutarnja – pumpa spremnika za ispiranje)
    3. Spremnik za ispiranje
    4. Crijevo – 53,3 cm

  2. Koristeći obujmicu za crijevo, postavite crijevo od 20,3 cm koje ste prerezali u koraku Rezanje crijeva s vanjske strane ravne stepeničaste spojnice spremnika za ispiranje te pritegnite obujmicu rukom (Slika 30).

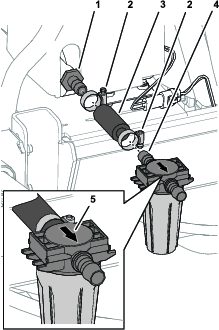

    g219997

    Slika 30

    1. Ravna stepeničasta spojnica (vanjska – pumpa spremnika za ispiranje)
    2. Obujmica za crijevo
    3. Crijevo – 20,3 cm
    4. Ravna stepeničasta spojnica (ulaz – glava filtra)
    5. Strelica (prema spremniku za ispiranje)

  3. Koristeći obujmicu za crijevo, labavo postavite ravnu stepeničastu spojnicu na ulaz glave filtra (sklopa filtra) u crijevo od 20,3 cm (Slika 30).

  4. Koristeći obujmicu za crijevo, spojite slobodni kraj crijeva od 1,9 × 180 cm na ravnu stepeničastu spojnicu na izlazu glave filtra (Slika 31).

    g206824

    Slika 31

    1. Obujmica za crijevo
    2. Ravna stepeničasta spojnica (izlaz – filtar)
    3. Crijevo – 1,9 × 180 cm

  5. Podesite položaj glave filtra tako da posuda sklopa filtra stoji okomito i rukom pritegnite 2 obujmice za crijevo (Slika 30 i Slika 31).

  6. Postavite razdvojeno spiralno zaštitno crijevo na crijevo od 43,3 cm između spremnika za ispiranje i pumpe spremnika za ispiranje te pričvrstite spiralno crijevo dvjema vezicama (Slika 32).

    g206821

    Slika 32

    1. Vezice za kabel
    2. Crijevo – 43,3 cm
    3. Spiralno zaštitno crijevo (razdvojeno)

Postavljanje poklopca pumpe za ispiranje

Umetnite 2 jezičca poklopca pumpe za ispiranje u 2 utora na ploči sedlastog nosača okvira spremnika (Slika 33).

g219998

Slika 33

  1. Jezičac (poklopac pumpe za ispiranje)
  2. Utori (sedlasti nosač)

Postavljanje tajmera s odgodom i prekidača kontrolne ploče

Dijelovi potrebni za ovaj postupak:

Tajmer s odgodom1
Sigurnosna matica (#10-24)2
Osigurač (40 A)1
Relej1
Strujni relej1
Prirubni vijak (#10-24 × ½ inča)2
Prekidač s 3 položaja (sa svjetlom indikatora – uređaji iz 2015 i raniji modeli prije dodavanja prskalica za travnjak)1
Prekidač s 3 položaja (bez svjetla indikatora – uređaji iz 2016 i noviji modeli nakon dodavanja prskalice za travnjak)1

Postavljanje tajmera s odgodom, releja i osigurača

  1. Za pristup elektroničkim komponentama ispod sjedala korisnika podignite sjedalo.

  2. Za uređaje iz 2015. i ranije modele učinite sljedeće:

    Important: Za uređaje iz 2016. i novije modele ne trebate tajmer odgode.

    1. Postavite tajmer s odgodom na mjesto koje prikazuje Slika 34 ili Slika 35 pomoću prirubne matice s električne ploče.

    2. Povežite tajmer s 2-pinskim ženskim konektorom kabelskog svežnja s oznakom Tajmer s odgodom” (Slika 34 ili Slika 35).

    g015113

    Slika 34

    Uređaji iz 2014. i raniji modeli

    1. Električna ploča
    2. Sigurnosna matica (#10-24)
    3. Tajmer s odgodom
    4. Konektor za tajmer s odgodom (kabelski svežanj uređaja)
    5. Glavni kabelski svežanj uređaja
    6. Kutija osigurača
    7. Osigurač (40 A)
    8. Relej (5-pinski)
    9. Strujni relej (4-pinski)
    g035435

    Slika 35

    Uređaji iz 2015.

    1. Kutija osigurača
    2. Osigurač (40 A)
    3. Vijak i matica (električna upravljačka ploča)
    4. 2-pinski muški konektor (tajmer s odgodom)
    5. 2-pinski ženski konektor (kabelski svežanj uređaja)
    6. Prirubni vijak (#10-24 × ½ inča)
    7. Sigurnosna matica (#10-24)
    8. 5-pinski ženski konektor (kabelski svežanj uređaja)
    9. Relej (5-pinski)
    10. 4-pinski ženski konektor (kabelski svežanj uređaja)
    11. Strujni relej (4-pinski)
    g219469

    Slika 36

    Uređaji iz 2016. i noviji modeli

    1. Osigurač (40 A)
    2. Kutija osigurača
    3. Sigurnosna matica (#10-24)
    4. Električna ploča
    5. Prirubni vijak (#10-24 × ½ inča)
    6. Strujni relej (4-pinski)
    7. 4-pinski ženski konektor (kabelski svežanj uređaja)

  3. Postavite osigurač (40 A) na slobodan utor u kutiji osigurača, kako prikazuje Slika 34, Slika 35 ili Slika 36.

    Note: Ako se u utoru već nalazi osigurač niže amperaže, zamijenite ga osiguračem (40 A).

  4. Pronađite releje i strujne releje koji stoje u ravnini s ostalim relejima iste vrste i postavite ih na ploču (Slika 34, Slika 35, ili Slika 36), koristeći 2 prirubna vijka (#10-24 × ½ inča) i 2 prirubne matice (#10-24).

  5. Pronađite 4-pinski ženski konektor i 5-pinski ženski konektor na glavnom kabelskom svežnju i povežite ih s relejem (5-pinskim) i strujnim relejem (4-pinskim), kako prikazuje Slika 34, Slika 35 ili Slika 36.

Postavljanje preklopnog prekidača na kontrolnu ploču

  1. Uklonite čep za prekidač spremnika za ispiranje iz kontrolne ploče (Slika 37 ili Slika 38).

    Note: To je drugi čep s desne strane ključa za paljenje.

    g034584

    Slika 37

    Uređaji iz 2015. i raniji modeli

    1. Čep
    2. Konektor za spremnik za ispiranje (glavni kabelski svežanj)
    3. Prekidač s 3 položaja (sa svjetlom indikatora)
    g034585

    Slika 38

    Uređaji iz 2016. i noviji modeli

    1. Čep
    2. Konektor za spremnik za ispiranje (glavni kabelski svežanj)
    3. Prekidač s 3 položaja (bez svjetla indikatora)

  2. Pronađite vezicu za kabel koja pričvršćuje 8-pinski ženski konektor s oznakom SPREMNIK ZA ISPIRANJE i koja se nalazi ispod kontrolne ploče te je uklonite s glavnog kabelskog svežnja.

  3. Provucite 8-pinski ženski konektor kroz otvor u kontrolnoj ploči (Slika 37 ili Slika 38).

  4. Spojite prekidač s 3 položaja s 8-pinskim ženskim konektorom na kontrolnoj ploči (Slika 37 ili Slika 38).

  5. Umetnite prekidač s 3 položaja u otvor na kontrolnoj ploči te ga namještajte sve dok zasun prekidača čvrsto ne sjedne u kontrolnu ploču (Slika 37 i Slika 38).

Spajanje akumulatora

Upozorenje

Električne iskre mogu uzrokovati eksploziju plinova akumulatora i tako dovesti do tjelesnih ozljeda.

Neispravno usmjeravanje kabela može uzrokovati oštećenja prskalice i kabela uslijed iskrenja.

  • Uvijek odspojite negativni (crni) kabel akumulatora prije odspajanja pozitivnog (crvenog) kabela.

  • Uvijek spojite pozitivni (crveni) kabel akumulatora prije spajanja negativnog (crnog) kabela.

Priključci akumulatora ili metalni alati mogu uzrokovati kratki spoj s metalnim komponentama prskalice i tako izazvati iskrenje.

  • Pri uklanjanju ili postavljanju akumulatora ne dopustite da priključci akumulatora dođu u dodir s bilo kojim metalnim dijelom prskalice.

  • Ne dopustite da dođe do kratkog spoja s metalnim alatima između priključaka akumulatora i metalnih dijelova prskalice.

  • Držače akumulatora uvijek držite na predviđenom mjestu kako biste ga zaštitili i učvrstili.

  1. Spojite pozitivni kabel akumulatora na pozitivnu klemu akumulatora (Slika 39).

    g207211

    Slika 39

    1. Poklopac akumulatora
    2. Pozitivni kabel akumulatora
    3. Pozitivna klema akumulatora
    4. Negativna klema akumulatora
    5. Negativni kabel akumulatora

  2. Spojite negativni kabel akumulatora na negativnu klemu akumulatora (Slika 39).

  3. Poravnajte poklopac akumulatora s kućištem akumulatora i učvrstite poklopac držačem (Slika 39).

Rad

Upotreba kompleta za ispiranje

Upotrebom kompleta za ispiranje stvara se voda od ispiranja (razrijeđena otopina ostataka kemikalija). Vodu od ispiranja u brojnim je slučajevima primjereno primijeniti na tretirana područja. Međutim, prije nego što to učinite, potvrdite kod proizvođača kemikalija da primjena razrijeđene otopine na tretirana područja neće negativno utjecati na učinkovitost proizvoda.

Important: Komplet za ispiranje spremnika nije namijenjen za izbacivanje nakupina močivog praha ili kemikalija topljivih u vodi koje nastaju kad se kemikalije neispravno uvedu u glavni spremnik.

Komande

Kompletom za ispiranje upravlja se pomoću prekidača s 3 položaja (Slika 40 ili Slika 41).

  • Opcija vremenski određenog ispiranja pumpe spremnika za ispiranje uključuje se i zaključava pritiskom na prekidač s 3 položaja u položaj prema gore – nakon toga pumpom upravlja tajmer s odgodom.

    Note: Na uređajima iz 2015. i ranijim modelima prekidač svijetli.

  • Za isključivanje pumpe spremnika za ispiranje stavite prekidač s 3 položaja u srednji položaj.

  • Pumpa spremnika za ispiranje odmah će se uključiti kada pritisnete i držite prekidač s 3 položaja u položaju prema dolje.

    Note: Na uređajima iz 2015. i ranijim modelima prekidač svijetli.

g034586

Slika 40

Uređaji iz 2015. i raniji modeli

  1. UKLJUčENI položaj (prema gore) – vremenski određeno ispiranje (prekidač svijetli)
  2. ISKLJUčENI (srednji) položaj
  3. UKLJUčENI položaj (prema dolje) – trenutno ispiranje (prekidač svijetli)
g034587

Slika 41

Uređaji iz 2016. i noviji modeli

  1. UKLJUčENI položaj (prema gore) – vremenski određeno ispiranje
  2. ISKLJUčENI (srednji) položaj
  3. UKLJUčENI položaj (prema dolje) – trenutno ispiranje

Opis rada

Upotreba prekidača s 3 položaja za vremenski određeno ispiranje

Pritiskom na prekidač s 3 položaja pokrećete vremenski određeno ispiranje. Pumpa radi 110 sekundi i u to vrijeme upumpa otprilike ⅓ sadržaja spremnika za ispiranje u glavni spremnik. Tijekom tog postupka prekidač ostaje u položaju prema gore.

Note: Ako upravljate uređajem iz 2015. ili ranijim modelom, kada se napajanje pumpe uključi, upali se svjetlo na prekidaču s 3 položaja.

Nakon 110 sekundi pumpa se ugasi.

Note: Ako upravljate uređajem iz 2015. ili ranijim modelom, kada se napajanje pumpe isključi, ugasi se svjetlo na prekidaču s 3 položaja.

Prekidač s 3 položaja ostat će u položaju prema gore sve dok ga ne stavite u srednji ili NEUTRALNI položaj. Kad je prekidač u NEUTRALNOM položaju, to znači da pumpa nije spojena na električno napajanje i da je oprema za ispiranje ISKLJUčENA.

Note: Ako imate uređaj iz 2015. ili raniji model, svjetlo prekidača s 3 položaja gasi se u NEUTRALNOM položaju.

Upravljanje prekidačem s 3 položaja prilikom ručnog ispiranja

Pritiskom na prekidač s 3 položaja prema dolje pumpa se odmah pokreće. Pumpa je spojena na električno napajanje samo dok je prekidač pritisnut prema dolje.

Note: Ako imate uređaj iz 2015. ili raniji model, kada pritisnite i držite prekidač s 3 položaja u položaj prema DOLJE, prekidač zasvijetli i pumpa nastavi raditi dokle god držite prekidač.

Kada otpustite pritisak, prekidač s 3 položaja vraća se u NEUTRALNI položaj. Time se napajanje pumpe isključuje.

Note: Ako imate uređaj iz 2015. ili raniji model, svjetlo prekidača s 3 položaja gasi se.

Punjenje spremnika

Parkirajte uređaj na ravnoj površini, aktivirajte ručnu kočnicu, isključite pumpu prskalice, ugasite motor i izvadite ključ.

Uklonite čep spremnika za ispiranje, napunite spremnik s otprilike 113 l čiste vode te vratite čep.

Important: Spremnik za ispiranje od 113 l smije se puniti samo čistom vodom. Unošenje drugih tvari u spremnik za ispiranje može ugroziti sigurnost i/ili oštetiti uređaj.

Upotreba ciklusa ispiranja

Kad pumpa za ispiranje propusti 38 l vode u spremnik prskalice, korisnik po želji može pomoću prekidača za mućkanje propustiti čistu vodu kroz sustav za mućkanje. Nakon završetka propuštanja, voda od ispiranja može se raspršiti iz mlaznica krakova ili ručno ispustiti iz spremnika. To uređaju omogućuje kretanje prilikom postupaka ispiranja.

  1. Za uključivanje pumpe spremnika za ispiranje, napravite jedno od sljedećeg:

    • Pritisnite prekidač s 3 položaja za vremenski određeno ispiranje.

    • Pritisnite i držite prekidač s 3 položaja za željeno trajanje ispiranja.

  2. Kad pumpa spremnika za ispiranje ispumpa 38 l vode u spremnik prskalice, pritisnite prekidač za mućkanje kako biste pokrenuli cirkulaciju čiste vode kroz sustav za mućkanje.

  3. Ispumpajte vodu za ispiranje iz spremnika prskalice u skladu s saveznim, državnim i lokalnim propisima izvršavanjem jedne od sljedećih radnji:

    • Prskajte vodu od ispiranja kroz krakove sve dok ne ispraznite spremnik prskalice.

    • Ispraznite sadržaj spremnika prskalice u odgovarajuću posudu i odložite razrijeđenu otopinu u skladu sa saveznim, državnim i lokalnim propisima.

Ciklus ispiranja po potrebi se može ponoviti, odnosno moguće je provesti još 2 vremenski određena ispiranja.

Održavanje

Pregledajte filtar

Interval servisa održavanjaPostupak održavanja
Nakon prvih 5 sati
  • Pregledajte filtar
    		•
    Svakih 50 sati
  • Pregledajte filtar
    		•

    1. Za uklanjanje posude s glave filtra okrenite filtar u smjeru suprotnom od kazaljki na satu (Slika 42).

      g207171

      Slika 42

      1. Glava filtra
      2. O-prsten
      3. Uložak filtra
      4. Posuda (filtar)

    2. Provjerite je li uložak filtra oštećeni i jesu li se u njemu nakupili talog ili nečistoće (Slika 42).

      Zamijenite oštećeni uložak filtra. Ako je došlo do nakupljanja taloga ili nečistoća, očistite uložak kako slijedi:

      1. Uklonite uložak filtra s glave filtra (Slika 42).

      2. Isperite uložak u čistoj vodi.

      3. Umetnite uložak filtra u glavu filtra (Slika 42).

    3. Provjerite je li O-prsten oštećen (Slika 42).

      Zamijenite O-prsten ako je oštećen.

    4. Navijte posudu na glavu filtra u smjeru kazaljki na satu te je pritegnite rukom (Slika 42).

    Pregledavanje sustava ispiranja radi utvrđivanja znakova curenja ili oštećenja

    Interval servisa održavanjaPostupak održavanja
    Nakon prvih 5 sati
  • Provjerite jesu li crijeva oštećena.
    		•
    Prije svake uporabe ili svakodnevno
  • Provjerite ima li na crijevima znakova curenja.
    		•
    Svakih 100 sati
  • Provjerite jesu li crijeva i O-prstenovi oštećeni
    		•

    Obratite se ovlaštenom distributeru tvrtke Toro kako biste dobili zamjenske dijelove.

    Pregledavanje držača spremnika za ispiranje

    Interval servisa održavanjaPostupak održavanja
    Nakon prvog sata
  • Provjerite držače spremnika za ispiranje.
    		•
    Godišnje
  • Provjerite držače spremnika za ispiranje.
    		•

    Nakon punjenja glavnog spremnika vodom, provjerite jesu li držači spremnika dobro pričvršćeni. Ako su držači labavi, pritegnite pričvršćivače na vrhu držača dok se ne priljube uz spremnik. Nemojte pretjerano pritezati držače.

    1. Napunite spremnik za ispiranje čistom vodom (Slika 43).

      g207207

      Slika 43

      1. Spremnik za ispiranje
      2. Držači
      3. Vijak (⅜ × 1½ inča)

    2. Provjerite jesu li držači i spremnik za ispiranje dobro pričvršćeni (Slika 43).

    3. Ako vidite da držači i spremni za ispiranje nisu dobro pričvršćeni, pritežite vijke i prirubne matice sve dok se držači ne priljube uz spremnik za ispiranje (Slika 43).

      Note: Pazite da ne pritegnete vijke i prirubne matice držača previše ili da ne oštetite spremnik.

    Important: Prekomjerno pritezanje pričvršćivača držača spremnika može deformirati i oštetiti držače.

    Skladištenje

    Skladištenje uređaja na temperaturi većoj od 0 °C do 30 dana

    Ispustite tekućinu iz sljedećih komponenti:

    • Ulazno crijevo pumpe

    • Izlazno crijevo pumpe

    • Crijevo filtra

    Skladištenje uređaja na temperaturi manjoj od 0 °C ili dulje od 30 dana

    Prije skladištenja uređaja učinite sljedeće:

    1. Ulijte otopinu netoksičnog antifriza u spremnik za ispiranje.

    2. Propustite antifriz kroz pumpu za ispiranje.

    Prije ponovne upotrebe uređaja, ispustite tekućinu iz sljedećih komponenti:

    • Ulazno crijevo pumpe

    • Izlazno crijevo pumpe

    • Crijevo filtra
