Utbytessats för drivaxel

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Sänk ned klippenheten.

4. Stäng av motorn och ta ut nyckeln.

Delar som behövs till detta steg:

1. Ta bort kraftuttagets kåpa som är ansluten till det främre redskapet (Figur 1).



   Figur 1

   1. Ansatsskruv
   2. Distansbricka
   3. Kraftuttagets kåpa

2. Ta bort skruvarna och muttrarna från kraftuttagsaxeln (Figur 4) och skjut bort oket från redskapets främre axel. Kassera fästelementen.

3. Ta bort de sex skruvarna som håller drivaxeln i kopplingen (Figur 2). Kassera fästelementen.



   Figur 2

   1. Skruv
   2. Kraftuttagsaxel

4. Ta bort drivaxeln från maskinen.

5. Montera den nya drivaxeln på kopplingen med sex sexkantsskruvar (M8 – 1,25 x 30 mm), se Figur 2.

   Note: Skruvhålets riktning på kopplingsflänsen är inte viktig.

6. Dra åt de sex sexkantsskruvarna korsvis till 23–29 Nm.

   Important: Om du tar bort teleskopänden på kraftuttagets drivaxel från kopplingsänden ska du komma ihåg att rikta in pilarna (Figur 3) när du monterar teleskopänden.

   Important: : En allvarlig obalans kan uppstå i drivlinan om pilarna på drivaxeln inte riktas in korrekt.



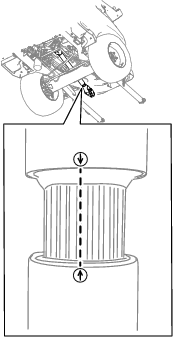

   Figur 3

7. Skjut på kraftuttagsaxelns ok på redskapets främre axel och sätt ihop axlarna med två sexkantsskruvar (⅜ x 2 ¼ tum), brickor och flänsmuttrar (⅜ tum) i motsatt riktning och dra åt korsvis (Figur 4).

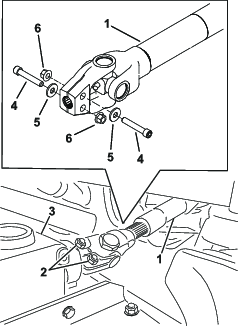

   Figur 4

   1. Kraftuttagsaxel
   2. Bultar och muttrar
   3. Redskapets främre axel
   4. Sexkantsskruv (⅜ x 2 ¼ tum)
   5. Bricka
   6. Flänsmuttrar (⅜ tum)

8. Dra åt muttrarna till 61 Nm.

9. Montera kraftuttagets kåpa på det främre redskapet (Figur 1).
