Kit di sostituzione dell’albero di trasmissione

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Abbassate l'apparato di taglio.

4. Spegnete il motore e togliete la chiave.

Parti necessarie per questa operazione:

1. Rimuovete il coperchio della PDF collegato all’attacco anteriore (Figura 1).



   Figura 1

   1. Bullone di spallamento
   2. Distanziale
   3. Coperchio della PDF

2. Rimuovete i bulloni e i dadi dall’albero della PDF (Figura 4) e fate scorrere la forcella via dall’albero ad attacco anteriore. Eliminate la bulloneria.

3. Rimuovete i 6 bulloni che mantengono l’albero di trasmissione alla frizione (Figura 2). Eliminate la bulloneria.



   Figura 2

   1. Bullone
   2. Albero della presa di forza

4. Rimuovete l’albero di trasmissione dalla macchina.

5. Montate il nuovo albero di trasmissione alla frizione con 6 bulloni a esagono incassato (M8-1,25 x 30 mm); fate riferimento a Figura 2.

   Note: L’orientamento del foro del bullone rispetto alla flangia della frizione non è importante.

6. In un modello a stella, serrate i 6 bulloni a esagono incassato a una coppia compresa tra 23 e 29 N∙m.

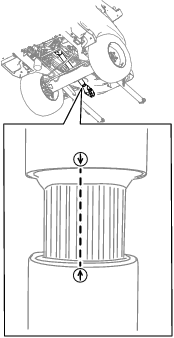

   Important: Se separate l’estremità telescopica dell’albero di trasmissione della PDF dall’estremità della frizione, accertatevi che le frecce combacino quando montate l’estremità telescopica (Figura 3).

   Important: Se le frecce sull’albero di trasmissione non sono allineate, il sistema di trasmissione potrebbe venir pesantemente sbilanciato.



   Figura 3

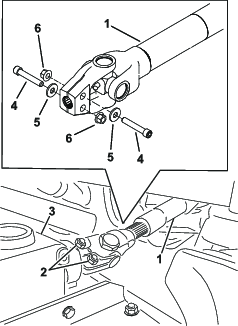

7. Fate scorrere la forcella dell’albero della PDF nell’albero ad attacco anteriore e fissate gli alberi insieme con 2 bulloni a esagono incassato (⅜" x 2¼"), le rondelle e i dadi flangiati (⅜") in direzioni opposte, e serrate in un modello alternato (Figura 4).



   Figura 4

   1. Albero della presa di forza
   2. Bulloni e dadi
   3. Albero ad attacco anteriore
   4. Bullone a esagono incassato (⅜" x 2¼")
   5. Rondella
   6. Dadi flangiati (⅜")

8. Serrate i dadi a 61 N∙m.

9. Montate il coperchio della PDF all’attacco anteriore (Figura 1).
