Kit de remplacement d'arbre d'entraînement

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Abaissez l'unité de coupe.

4. Coupez le moteur et enlevez la clé.

Pièces nécessaires pour cette opération:

1. Déposez le couvercle de PDF qui est fixé à l'accessoire avant (Figure 1).



   Figure 1

   1. Boulon à épaulement
   2. Entretoise
   3. Couvercle de PDF

2. Retirez les boulons et les écrous de l'arbre de PDF (Figure 4) et détachez la chape de l'arbre de l'accessoire avant. Mettez les fixations au rebut.

3. Retirez les 6 boulons qui fixent l'arbre d'entraînement à l'embrayage (Figure 2). Mettez les fixations au rebut.



   Figure 2

   1. Boulon
   2. Arbre de PDF

4. Déposez l'arbre d'entraînement de la machine.

5. Installez le nouvel arbre d'entraînement sur l'embrayage à l'aide de 6 boulons à tête hexagonale creuse (M8-1,25 x 30 mm) ; voir Figure 2.

   Note: L'orientation du trou du boulon par rapport au flasque d'embrayage n'a pas d'importance.

6. Serrez en étoile les 6 boulons à tête hexagonale creuse à un couple de 23 à 29 N·m.

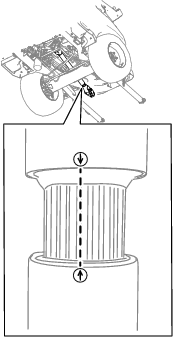

   Important: Si vous séparez le côté télescopique de l'arbre d'entraînement de la PDF du côté embrayage, vérifiez que les flèches sont alignées quand vous installez le côté télescopique (Figure 3).

   Important: Si les flèches de l'arbre d'entraînement ne sont pas alignées, un grave déséquilibre de la transmission peut se produire.



   Figure 3

7. Glissez la chape de l'arbre de PDF sur l'arbre de l'accessoire avant, et fixez les arbres ensemble à l'aide de 2 boulons à tête hexagonale creuse (⅜" x 2¼"), 2 rondelles et 2 écrous à embase (⅜") à l'oppose les uns des autres, et serrez-les alternativement (Figure 4).

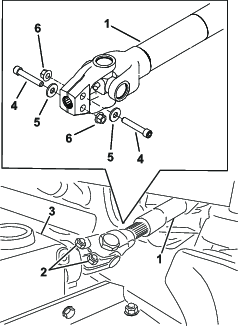

   Figure 4

   1. Arbre de PDF
   2. Boulons et écrous
   3. Arbre d'accessoire avant
   4. Boulon à tête hexagonale creuse (⅜" x 2¼")
   5. Rondelle
   6. Écrous à embase (⅜")

8. Serrez les écrous à 61 N·m.

9. Posez le couvercle de PDF sur l'accessoire avant (Figure 1).
