Drivakselreservedelssæt

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Sænk klippeenheden.

4. Sluk motoren, og tag nøglen ud.

Dele, der skal bruges til dette trin:

1. Fjern kraftudtagsdækslet, der sidder på frontredskabet (Figur 1).



   Figur 1

   1. Ansatsbolt
   2. Afstandsbøsning
   3. Kraftudtagsdæksel

2. Fjern boltene og møtrikkerne fra kraftudtagsakslen (Figur 4), og skub gaflen af frontredskabets aksel. Bortskaf boltene og møtrikkerne.

3. Fjern de 6 bolte, fastgør drivakslen til koblingen (Figur 2). Bortskaf boltene og møtrikkerne.



   Figur 2

   1. Bolt
   2. Kraftudtagsaksel

4. Afmonter drivakslen fra maskinen.

5. Monter den nye drivaksel på koblingen med 6 bolte med unbrakokærv (M8-1,25 x 30 mm). Se Figur 2.

   Note: Retningen af boltens hul i forhold til koblingsflangen er ikke vigtig.

6. Tilspænd de 6 bolte med unbrakokærv efter et stjernemønster med et moment på 23 til 29 Nm.

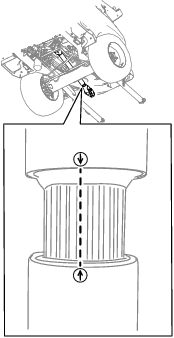

   Important: Hvis du skiller kraftudtagsakslens teleskopende fra koblingsenden, skal du sørge for, at pilene rettes ind efter hinanden, når du monterer teleskopenden (Figur 3).

   Important: : Hvis pilene på drivakslen ikke er rettet korrekt ind, kan der forekomme alvorlig ubalance i transmissionssystemet.



   Figur 3

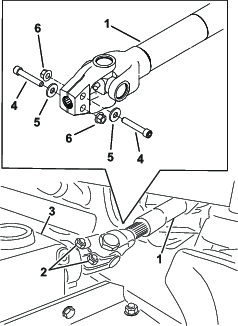

7. Skub kraftudtagsakslens gaffel ind på frontredskabets aksel, og fastgør akslerne sammen med 2 bolte med unbrakokærv (⅜" x 2¼"), spændeskiver og flangemøtrikker (⅜") i modsatte retninger, og spænd dem i et krydsmønster (Figur 4).



   Figur 4

   1. Kraftudtagsaksel
   2. Bolte og møtrikker
   3. Frontredskabets aksel
   4. Bolt med unbrakokærv (⅜" x 2¼")
   5. Spændeskive
   6. Flangemøtrikker (⅜")

8. Tilspænd møtrikkerne med et moment på 61 Nm.

9. Monter kraftudtagsdækslet på frontredskabet (Figur 1).
