Vetoakselin vaihtosarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Laske leikkuuyksikkö.

4. Sammuta moottori ja irrota virta-avain.

Vaiheeseen tarvittavat osat:

1. Irrota etulisälaitteen kiinnitykseen liitetty voimanulosoton suojus (Kuva 1).



   Kuva 1

   1. Olkatappi
   2. Välikappale
   3. Voimanulosoton suojus

2. Irrota pultit ja mutterit voimanulosoton akselista (Kuva 4) ja liu’uta haarukkapää pois etulisälaitteen akselista. Poista kiinnitystarvikkeet käytöstä.

3. Irrota kuusi pulttia, jotka kiinnittävät vetoakselin kytkimeen (Kuva 2). Poista kiinnitystarvikkeet käytöstä.



   Kuva 2

   1. Pultti
   2. Voimanulosoton akseli

4. Irrota vetoakseli koneesta.

5. Asenna uusi vetoakseli kytkimeen kuudella kuusiokolopultilla (M8-1,25 × 30 mm) kuvan mukaisesti (Kuva 2).

   Note: Pultinreiän suunta kytkimen laippaan nähden ei ole tärkeä.

6. Kiristä kuusi kuusiokolopulttia ristiin momenttiin 23–29 N·m.

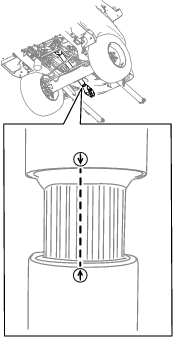

   Important: Jos irrotat voimanulosoton vetoakselin teleskooppipään kytkinpäästä, varmista, että nuolet on kohdistettu teleskooppipäätä asennettaessa (Kuva 3).

   Important: Jos vetoakselin nuolet eivät ole kohdistettuina, voimansiirtojärjestelmässä voi ilmetä voimakasta epätasapainoa.



   Kuva 3

7. Liu’uta voimanulosoton akselin haarukkapää etulisälaitteen akselille ja kiinnitä akselit yhteen kahdella vastakkaisiin suuntiin asennetulla kuusiokolopultilla (⅜ × 2¼ tuumaa), aluslaatoilla ja laippamuttereilla (⅜ tuumaa) ja kiristä vuorotellen (Kuva 4).

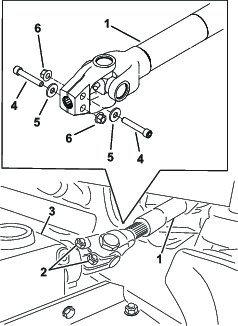

   Kuva 4

   1. Voimanulosoton akseli
   2. Pultit ja mutterit
   3. Etulisälaitteen akseli
   4. Kuusiokolopultti (⅜ × 2¼ tuumaa)
   5. Aluslaatta
   6. Laippamutterit (⅜ tuumaa)

8. Kiristä mutterit momenttiin 61 N·m.

9. Asenna voimanulosoton suojus etulisälaitteen kiinnitykseen (Kuva 1).
