EU közúti világítás készlet

1. Parkolja le a gépet sík talajon.

2. Húzza be a rögzítőféket.

3. Engedje le a nyíróegységet.

4. Állítsa le a motort és vegye ki az indítókulcsot.

5. Kösse le az akkumulátort; lásd a Kezelői kézikönyvben az elektromos rendszer karbantartását taglaló részt.

Ehhez az eljáráshoz szükséges alkatrészek:

1. Szerelje fel a 6 kapcsot és a 2 lemezanyát a kapcsolótartóra (Ábra 1).



   Ábra 1

   1. Kapocs
   2. Kapcsolótartó
   3. Lemezanya

2. Szerelje fel az U típusú lemezanyákat a biztosíték-szerelőlapra (Ábra 2).



   Ábra 2

   1. U típusú lemezanyák
   2. Biztosíték-szerelőlap

3. Szerelje fel a vezetékkötegen található biztosítéktömböt a biztosíték-szerelőlapra a 2 csavar (#10 × ¾") segítségével a Ábra 3 szerint.



   Ábra 3

   1. Biztosíték-szerelőlap
   2. Biztosítékdoboz
   3. Csavar (#10 × ¾")

Ehhez az eljáráshoz szükséges alkatrészek:

1. Szerelje fel a kapcsolótartót a kormányoszlopra a 4 kapupántcsavar (¼ × 2"), a 2 tartókonzol, a biztosíték-szerelőlap és a 4 önbiztosító anya (¼") segítségével a Ábra 4 szerint, de ne húzza meg a kötőelemeket.



   Ábra 4

   1. Önbiztosító anyák (¼")
   2. Biztosíték-szerelőlap
   3. Tartókonzolok
   4. Kormányoszlop
   5. Kapcsolótartó
   6. Kapupántcsavar (¼ × 2")

2. Szerelje be a többfunkciós kapcsolót a kapcsolótartóba, majd rögzítse a kapcsokkal a furata alatt felhelyezve azokat a kapcsolóra (Ábra 5).



   Ábra 5

   1. Kapcsoló rögzítő kapcsok
   2. Többfunkciós kapcsoló

3. Szerelje be a billenőkapcsolót és a vakdugókat a kapcsolótartóba (Ábra 6).



   Ábra 6

   1. Billenőkapcsoló
   2. Vakdugó

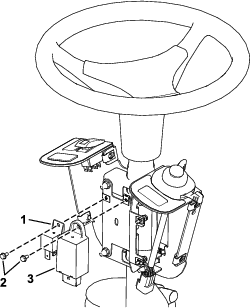

4. Szerelje fel a villogtató egységet és a relét a biztosíték-szerelőlapra a 2 csavar (#10 × ⅜") segítségével a Ábra 7 szerint.



   Ábra 7

   1. Relé
   2. Csavar (#10 × ⅜")
   3. Villogtató egység

5. Rögzítse a villogtató egységet kábelkötözővel (Ábra 8).

6. Csatlakoztassa a vezetékköteg megfelelő csatlakozóit a billenőkapcsolóhoz és a többfunkciós kapcsolóhoz (Ábra 8).

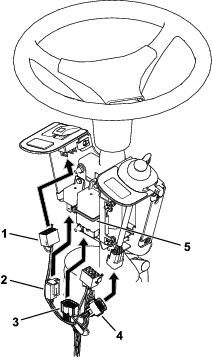

   Ábra 8

   1. A billenőkapcsoló csatlakozója
   2. A relé csatlakozója
   3. A villogtató egység csatlakozója
   4. A kapcsoló csatlakozója
   5. Kábelkötöző

7. Dugja össze a relé és a villogtató egység csatlakozóit (Ábra 8).

8. Lazítsa meg a csavarokat a kormányoszlop talpa körül (Ábra 9).

9. Emelje fel a talpat és készítsen benne egy 22 mm-es furatot a Ábra 9 szerint.



   Ábra 9

   1. Kormányoszlop talp

10. Fűzze át a vezetékköteget a talp imént elkészített furatán.

11. Hagyja széthúzva az egypólusú csatlakozókat a Ábra 10 szerint.



    Ábra 10

    1. Hagyja széthúzva az egypólusú csatlakozókat.

12. Ragassza fel a matricát a biztosítékfedélre a Ábra 11 szerint.



    Ábra 11

    1. 25 mm
    2. 6 mm
    3. Matrica – a biztosítékfedél belső oldalán

13. Szerelje fel a biztosítékfedelet a kapcsolótartóra a 2 recésfejű csavar és 2 rögzítő alátét segítségével (Ábra 12).

    Note: A rögzítő alátétek kerüljenek a biztosítékfedélen belülre (Ábra 12).



    Ábra 12

    1. Rögzítő alátét
    2. Biztosítékfedél
    3. Recésfejű csavar

14. Állítsa be úgy a kezelőszervek helyzetét, hogy a kapcsolók hozzáférhetők legyenek.

15. Húzza meg az összes kötőelemet.

16. Szerelje fel a kezelőpanel-burkolatot a kapcsolótartóra a 2 nyomószegecs és a 6 hatlapfejű csavar (¼ × ¾") segítségével a Ábra 13 szerint.



    Ábra 13

    1. Nyomószegecs
    2. Hatlapfejű csavar
    3. Kezelőpanel-burkolat

Ehhez az eljáráshoz szükséges alkatrészek:

Ehhez az eljáráshoz szükséges alkatrészek:

1. Távolítsa el a lökhárítót a hátsó vázcsőhöz rögzítő peremes fejű csavart (⅜ × 2¾") és peremes anyát (⅜") a lökhárító két oldalán (Ábra 21).



   Ábra 21

   1. Hátsó vázcső
   2. Peremes fejű csavar (⅜ × 2¾")
   3. Ütköző
   4. Peremes anya (⅜")

2. Rögzítse a bal és a jobb oldali tartót kétoldalt a hátsó vázcsőhöz a 2 hatlapfejű csavar (⅜ × 3") és 2 önbiztosító anya (⅜") segítségével (Ábra 22).



   Ábra 22

   1. Hatlapfejű csavar (⅜ × 3")
   2. Bal oldali tartóelem
   3. Önbiztosító anya (⅜")

3. Rögzítse a bal és a jobb oldali rövid vagy hosszú tartóelemet a bal és a jobb tartóelemhez a 4 kapupántcsavar (5/16 × ¾") és a 4 peremes anya (5/16") segítségével a Ábra 23 alapján.

   Note: A lámpák megfelelő helyzete kapcsán lásd: Lámpa elhelyezési táblázat.



   Ábra 23

   1. Bal oldali rövid tartóelem
   2. Peremes anya (5/16")
   3. Bal oldali tartóelem
   4. Kapupántcsavar (5/16 × ¾")

4. Rögzítse a bal és a jobb oldali lámpaházat a bal és a jobb oldali rövid tartóelemhez a 4 kapupántcsavar (¼ × ⅝") és a 4 önbiztosító anya (¼") segítségével a Ábra 24 alapján.



   Ábra 24

   1. Bal oldali rövid tartóelem
   2. Kapupántcsavar (¼ × ⅝")
   3. Bal lámpaház
   4. Önbiztosító anya (¼")

5. Helyezze fel a megfelelő sebességjelzést a tartójára (Ábra 25).

   A 31900 és a 31901 esetében ragassza fel a 20 km/h matricát.

   A 31902 és a 31903 esetében ragassza fel a 24 km/h matricát.



   Ábra 25

   1. Maximális sebesség jelzésének tartója
   2. Sebesség matrica

6. Szerelje fel a 2 lemezanyát a sebességjelzés tartójára (Ábra 26).



   Ábra 26

   1. Maximális sebesség jelzésének tartója
   2. Lemezanya

7. Rögzítse fel a sebességjelzés tartóját a helyzetjelző tartóra az 5 kapupántcsavar (¼ × ½") és 5 önbiztosító anya (¼") segítségével a Ábra 27 szerint.



   Ábra 27

   1. Kapupántcsavar (¼ × ½")
   2. Maximális sebesség jelzésének tartója
   3. Helyzetjelző tartó
   4. Önbiztosító anya (¼")

8. Távolítsa el a 7 műanyag dugót (Ábra 28) a motorháztetőből.



   Ábra 28

   1. Műanyag dugó

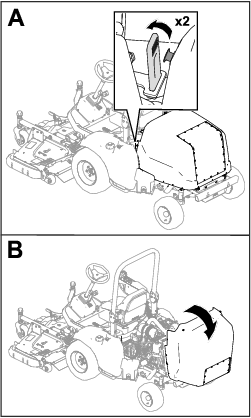

9. Nyissa fel a motorháztetőt (Ábra 29).



   Ábra 29

10. Rögzítse fel a sebességjelzés összeszerelt tartóját a motorháztetőre a 4 peremes csavar (¼ × ¾"), a 2 ellentartó, és a 4 önbiztosító anya (¼") segítségével a Ábra 30 szerint.



    Ábra 30

    1. Peremes csavar (¼ × ¾")
    2. Sebességjelzés összeszerelt tartója
    3. Ellentartó
    4. Önbiztosító anya (¼")

11. Készítsen egy furatot (½") a motorháztető rácsán a vezetékköteg átvezetéséhez (Ábra 31).

    Important: Ügyeljen rá, hogy ne érje el a fúróval a motor valamely elemét, különösen ne a dízel-részecskeszűrőt (DPF).



    Ábra 31

    1. Készítse el ide az ½"-es furatot.
    2. A gép eleje.

12. Távolítsa el a csavart és az anyát a hidraulikavezeték tartóeleméről (Ábra 32).

    Őrizze meg a kötőelemeket.



    Ábra 32

    1. Anya
    2. Hidraulikavezeték tartóeleme
    3. Csavar

13. Szerelje fel a kürtöt a kürt rögzítő konzolra a korábban eltávolított csavarral és anyával (Ábra 33).



    Ábra 33

    1. Kürt
    2. Anya
    3. Kürt rögzítő konzol
    4. Csavar

14. Helyezze fel a megfelelő sebességjelzést a motorháztető két oldalára (Ábra 34).

    A 31900 és a 31901 esetében ragassza fel a 20 km/h matricákat.

    A 31902 és a 31903 esetében ragassza fel a 24 km/h matricákat.



    Ábra 34

    1. Sebesség matrica

Ehhez az eljáráshoz szükséges alkatrészek:

A világítás vezetékkötegének elvezetése kapcsán lásd a következő ábrákat és utasításokat.

1. Vezesse el a (Bal első lámpa) feliratú vezetékköteget a gép bal oldalán. Csatlakoztassa a vezetékköteget a lámpához (Ábra 35).

2. Vezesse el a (Jobb első lámpa) feliratú vezetékköteget a gép jobb oldalán. Csatlakoztassa a vezetékköteget a lámpához (Ábra 35).

3. Vezesse el a (Bal hátsó lámpa) feliratú vezetékköteget a gép bal hátuljához (Ábra 35).

4. Vezesse el a (Jobb hátsó lámpa) feliratú vezetékköteget a gép jobb hátuljához (Ábra 35).

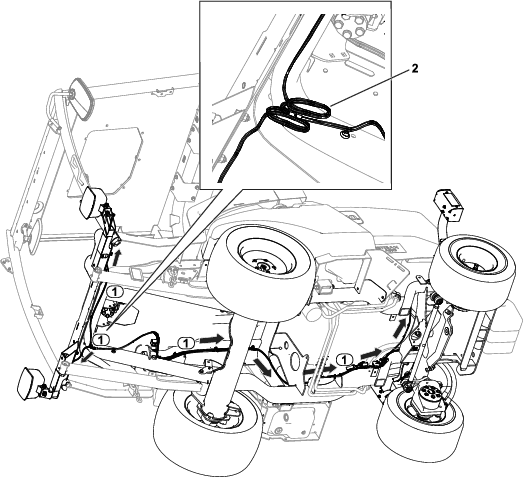

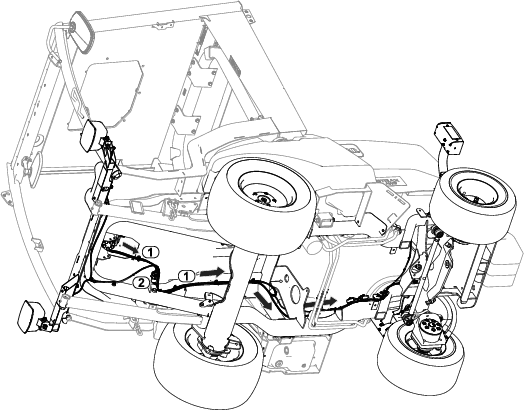

   Ábra 35

   1. A vezetékköteg elvezetése
   2. Összekötött vezetékköteg (fülkével nem rendelkező munkagépek esetén)

5. Rögzítse a hátsó lámpákat a belső tartóegységekhez a 4 félgömbfejű csavar (#10 × 1¼") és a 4 peremes anya (#10) segítségével a Ábra 36 alapján.



   Ábra 36

   1. Peremes anya (#10)
   2. Belső tartóegység
   3. Búra sárga része
   4. Búra piros része
   5. Félgömbfejű csavar (#10 × 1¼")

6. Csatlakoztassa a (Bal hátsó lámpa) feliratú vezetékköteget a bal hátsó lámpához (Ábra 35).

7. Csatlakoztassa a (Jobb hátsó lámpa) feliratú vezetékköteget a jobb hátsó lámpához (Ábra 35).

8. Rögzítse az összeszerelt hátsó lámpákat a hátsó lámpaházakhoz a 8 lencsefejű csavarral (¼ × ¾") a Ábra 37 szerint.

   A hátsó lámpákat úgy szerelje fel, hogy a búrájuk sárga része legyen felül (Ábra 36 és Ábra 37).



   Ábra 37

   1. Lencsefejű csavar (¼ × ¾")
   2. Hátsó lámpaegység

9. Vezesse el a (Rendszámtábla világítás) feliratú vezetékköteget a motorháztetőn át a rendszámtábla világításhoz, és kösse be (Ábra 38).



   Ábra 38

   A motorháztető alulnézete

   1. Vezetékköteg csatlakozó – rendszámtábla világítás
   2. Bilincsek helyei
   3. Imbuszcsavar (¼ × 1")
   4. Lapos alátét
   5. Bilincs
   6. Peremes anya (¼")

10. Rögzítse a vezetékköteget a motorháztetőhöz a 3 imbuszcsavar (¼ × 1"), 3 lapos alátét, 3 bilincs és 3 peremes anya (¼") segítségével a Ábra 38 szerint.

11. Csatlakoztassa a vezetékköteget a rendszámtábla világítás lámpájához (Ábra 39).

12. Rögzítse a rendszámtábla világítás lámpáját a sebességjelzés összeszerelt tartójához a 2 lemezanya (Ábra 26) és 2 lencsefejű csavar (#10 × ¾") (Ábra 39) segítségével.



    Ábra 39

    1. Lemezanya
    2. Rendszámtábla világítás
    3. Lencsefejű csavar (#10 × ¾")

13. Fülkével nem rendelkező munkagépek esetén: Kötegelje a felesleges vezetékköteget a lámpa-kereszttartó alatti területhez a Ábra 35. ábrán látható módon. Kábelkötözővel rögzítse a vezetékköteget.

Ehhez az eljáráshoz szükséges alkatrészek:

A vezérlő vezetékköteg elvezetése kapcsán lásd a következő ábrákat és utasításokat.

Ábra 40

1. A vezetékköteg elvezetése
2. A vezérlő vezetékköteg és a világítás vezetékkötegének összekapcsolása

1. Vezesse át a vezetékköteget a kezelőállás nyílásán, majd el a világítás vezetékkötege mentén.

2. Csatlakoztassa a TO ROAD LTS HARNESS (P06) (A közúti világítás vezetékkötegéhez) feliratú csatlakozót a világítás TO MAIN HARNESS (P03) (A fő vezetékköteghez) feliratú csatlakozójához.

3. Csatlakoztassa a TO POWER HARNESS (P05) (A tápvezetékköteghez) feliratú csatlakozót a POD CONTROL HARNESS (P04) (Vezérlő vezetékköteg) feliratú csatlakozóhoz.



   Ábra 41

   1. P05 (Vezérlő vezetékköteg-csatlakozó)
   2. P04 (Gép vezetékköteg-csatlakozó)

4. Csatlakoztassa a vezérlő vezetékköteg HORN (J01, J02) (Kürt) feliratú csatlakozóját a kürthöz (Ábra 42).



   Ábra 42

   1. Vezetékköteg
   2. Kürt csatlakozó

Ehhez az eljáráshoz szükséges alkatrészek:

1. Üsse be a sorozatszámot a vázba.

   A karakterméret legyen legalább 7 mm-es.

2. Üsse be a megfelelő adatokat az adattáblába.

3. Törölje meg a váz és az adattábla alsó oldalát alkoholos törlőkendővel (Ábra 43).



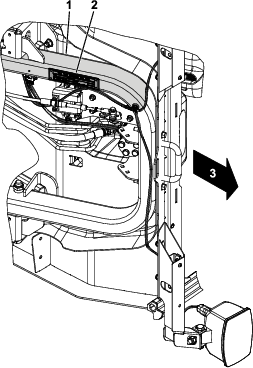

   Ábra 43

   1. Tisztítsa meg a váz alját.
   2. Adattábla
   3. A gép eleje

4. Ragassza fel a ragasztószalagot az adattáblára.

5. Ragassza fel az adattáblát a vázra (Ábra 44).

   Használja a Ábra 45 szerinti méreteket.



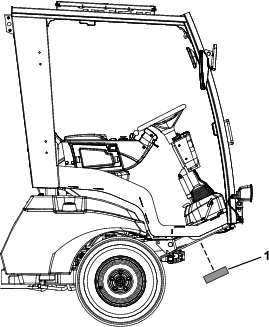

   Ábra 44

   1. Adattábla


   Ábra 45

   1. 2,5–8,1 mm
   2. 162–168 mm

Kösse be az akkumulátort; lásd a Kezelői kézikönyvben az elektromos rendszer karbantartását taglaló részt.
