Κιτ φώτων οδικής κυκλοφορίας EU

1. Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος.

2. άλτε χειρόφρενο.

3. Κατεβάστε τη μονάδα κοπής.

4. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.

5. ποσυνδέστε την μπαταρία. νατρέξτε στην ενότητα συντήρησης ηλεκτρικού συστήματος που υπάρχει στο Εγχειρίδιο Χειριστή.

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

1. Εγκαταστήστε τα 6 κλιπ και τα 2 παξιμάδια με έλασμα στη βάση των διακοπτών (Σχήμα 1).



   Σχήμα 1

   1. Κλιπ
   2. άση διακοπτών
   3. Παξιμάδι με έλασμα

2. Εγκαταστήστε τα παξιμάδια με έλασμα τύπου U στην πλάκα στερέωσης ασφαλειών (Σχήμα 2).



   Σχήμα 2

   1. Παξιμάδια με έλασμα τύπου U
   2. Πλάκα στερέωσης ασφαλειών

3. Εγκαταστήστε την ασφαλειοθήκη της πλεξούδας καλωδίωσης στην πλάκα στερέωσης ασφαλειών, χρησιμοποιώντας 2 βίδες (#10 x ¾") όπως φαίνεται στο Σχήμα 3.



   Σχήμα 3

   1. Πλάκα στερέωσης ασφαλειών
   2. σφαλειοθήκη
   3. ίδα (#10 x ¾")

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

1. Εφαρμόστε χωρίς να σφίξετε τη βάση διακοπτών γύρω από την κολόνα του τιμονιού, χρησιμοποιώντας τις 4 καρόβιδες (¼" x 2"), τις 2 βάσεις σύσφιγξης, την πλάκα στερέωσης ασφαλειών και τα 4 παξιμάδια ασφάλισης (¼") όπως φαίνεται στο Σχήμα 4.



   Σχήμα 4

   1. σφαλιστικό παξιμάδι (¼")
   2. Πλάκα στερέωσης ασφαλειών
   3. άσεις σύσφιγξης
   4. Κολόνα τιμονιού
   5. άση διακοπτών
   6. Καρόβιδα (¼" x 2")

2. Εγκαταστήστε τον διακόπτη πολλαπλών λειτουργιών στη βάση των διακοπτών και στερεώστε τον εφαρμόζοντας τα κλιπ στερέωσης διακόπτη κάτω από την οπή που προορίζεται για τον διακόπτη (Σχήμα 5).



   Σχήμα 5

   1. Κλιπ στερέωσης διακόπτη
   2. Διακόπτης πολλαπλών λειτουργιών

3. Εγκαταστήστε τον διακόπτη πίεσης και τις τάπες στη βάση διακοπτών (Σχήμα 6).



   Σχήμα 6

   1. Διακόπτης πίεσης
   2. Τάπα

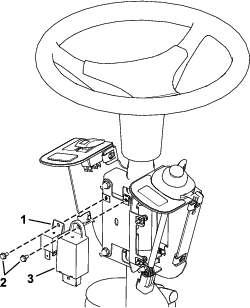

4. Εγκαταστήστε το φλασέρ και το ρελέ στην πλάκα στερέωσης ασφαλειών, χρησιμοποιώντας 2 βίδες (#10 x ⅜") όπως φαίνεται στο Σχήμα 7.



   Σχήμα 7

   1. Ρελέ
   2. ίδα (#10 x ⅜")
   3. Φλασέρ

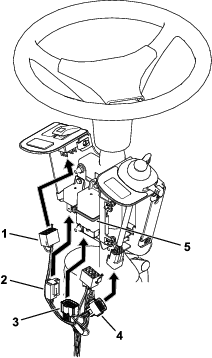

5. Στερεώστε το φλασέρ χρησιμοποιώντας ένα δεματικό καλωδίων (Σχήμα 8).

6. Συνδέστε την καλωδίωση στον διακόπτη πίεσης και τον διακόπτη πολλαπλών λειτουργιών (Σχήμα 8).



   Σχήμα 8

   1. ύσμα διακόπτη πίεσης
   2. ύσμα ρελέ
   3. ύσμα φλασέρ
   4. ύσμα διακόπτη
   5. Δεματικό καλωδίων

7. Συνδέστε τον πλεξούδα καλωδίωσης στο ρελέ και το φλασέρ (Σχήμα 8).

8. Ξεσφίξτε τα μπουλόνια που υπάρχουν γύρω από την έδρα της κολόνας του τιμονιού (Σχήμα 9).

9. νεβάστε την έδρα και ανοίξτε μία οπή 22 mm, όπως φαίνεται στο Σχήμα 9.



   Σχήμα 9

   1. Έδρα κολόνας τιμονιού

10. Περάστε την καλωδίωση μέσα από την οπή που ανοίξατε στην έδρα.

11. φήστε τα κουμπωτά βύσματα (ακίδας) αποσυνδεδεμένα, όπως φαίνεται στο Σχήμα 10.



    Σχήμα 10

    1. φήστε τα κουμπωτά βύσματα (ακίδας) αποσυνδεδεμένα.

12. Επικολλήστε την ετικέτα στο κάλυμμα ασφαλειών, όπως φαίνεται στο Σχήμα 11.



    Σχήμα 11

    1. 25mm (1”)
    2. 6 mm (1/4")
    3. Ετικέτα—εσωτερικά του καλύμματος ασφαλειών

13. Εγκαταστήστε το κάλυμμα ασφαλειών στη βάση των διακοπτών, χρησιμοποιώντας 2 χειρόβιδες και 2 κουμπωτά παξιμάδια (Σχήμα 12).

    Note: εβαιωθείτε ότι τα κουμπωτά παξιμάδια έχουν τοποθετηθεί στο εσωτερικό του καλύμματος ασφαλειών (Σχήμα 12).



    Σχήμα 12

    1. Κουμπωτό παξιμάδι
    2. Κάλυμμα ασφαλειών
    3. Χειρόβιδα

14. Ρυθμίστε το συγκρότημα χειριστηρίων έτσι ώστε οι διακόπτες να είναι προσβάσιμοι.

15. Σφίξτε όλα τα συνδετικά εξαρτήματα.

16. Εγκαταστήστε το κάλυμμα χειριστηρίων στη βάση των διακοπτών χρησιμοποιώντας 2 κουμπωτά πριτσίνια και 6 βίδες εξαγωνικής κεφαλής (¼" x ¾"), όπως φαίνεται στο Σχήμα 13.



    Σχήμα 13

    1. Κουμπωτό πριτσίνι
    2. ίδα εξαγωνικής κεφαλής
    3. Κάλυμμα χειριστηρίων

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

1. φαιρέστε το μπουλόνι φλαντζωτής κεφαλής (⅜" x 2¾") και το φλαντζωτό παξιμάδι (⅜") που στερεώνουν τον προφυλακτήρα στην πίσω δοκό του πλαισίου, σε κάθε πλευρά του προφυλακτήρα (Σχήμα 21).



   Σχήμα 21

   1. Πίσω δοκός πλαισίου
   2. Μπουλόνι φλαντζωτής κεφαλής (⅜" x 2¾")
   3. Προφυλακτήρας
   4. Φλαντζωτό παξιμάδι (⅜")

2. Στερεώστε την αριστερά και δεξιά βάση στις πίσω δοκούς του πλαισίου, χρησιμοποιώντας 2 εξαγωνικά μπουλόνια (⅜" x 3") και 2 παξιμάδια ασφάλισης (⅜") σε κάθε πλευρά (Σχήμα 22).



   Σχήμα 22

   1. Εξαγωνικό μπουλόνι (⅜" x 3")
   2. ριστερή βάση
   3. σφαλιστικό παξιμάδι (3/8")

3. Στερεώστε την αριστερή κοντή βάση και τη δεξιά κοντή ή μακριά βάση στην αριστερή και δεξιά βάση αντίστοιχα, χρησιμοποιώντας τις 4 καρόβιδες (5/16" x ¾") και τα 4 φλαντζωτά παξιμάδια (5/16"), όπως φαίνεται στο Σχήμα 23.

   Note: Για τη σωστή τοποθέτηση των φώτων ανατρέξτε στην ενότητα Πίνακας τοποθέτησης φώτων.



   Σχήμα 23

   1. Κοντή βάση αριστερά
   2. Φλαντζωτό παξιμάδι (5/16")
   3. ριστερή βάση
   4. Καρόβιδα (5/16" x ¾")

4. Στερεώστε το αριστερό και δεξί περίβλημα φώτων στην αριστερή κοντή βάση και τη δεξιά κοντή ή μακριά βάση αντίστοιχα, χρησιμοποιώντας τις 4 καρόβιδες (¼" x ⅝") και τα 4 παξιμάδια ασφάλισης (¼"), όπως φαίνεται στο Σχήμα 24.



   Σχήμα 24

   1. Κοντή βάση αριστερά
   2. Καρόβιδα (¼" x ⅝")
   3. ριστερό περίβλημα φώτων
   4. σφαλιστικό παξιμάδι (1/4")

5. Επικολλήστε την κατάλληλη ετικέτα ορίου ταχύτητας στην αντίστοιχη βάση (Σχήμα 25).

   Στα μοντέλα 31900 και 31901 επικολλήστε την ετικέτα των 20 kph.

   Στα μοντέλα 31902 και 31903 επικολλήστε την ετικέτα των 24 kph.



   Σχήμα 25

   1. άση πινακίδας ορίου ταχύτητας
   2. Ετικέτα ορίου ταχύτητας

6. Εγκαταστήστε τα 2 παξιμάδια με έλασμα στη βάση της πινακίδας ορίου ταχύτητας (Σχήμα 26).



   Σχήμα 26

   1. άση πινακίδας ορίου ταχύτητας
   2. Παξιμάδι με έλασμα

7. Στερεώστε την πινακίδα ορίου ταχύτητας στη βάση φώτων σήμανσης, χρησιμοποιώντας 5 καρόβιδες (¼" x ½") και 5 ασφαλιστικά παξιμάδια (¼"), όπως φαίνεται στο Σχήμα 27.



   Σχήμα 27

   1. Καρόβιδα (¼" x ½")
   2. άση πινακίδας ορίου ταχύτητας
   3. άση φώτων σήμανσης
   4. σφαλιστικό παξιμάδι (1/4")

8. φαιρέστε από το καπό τις 7 πλαστικές τάπες που φαίνονται στο Σχήμα 28.



   Σχήμα 28

   1. Πλαστική τάπα

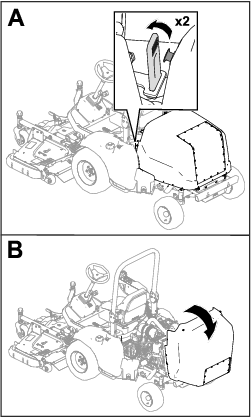

9. νοίξτε το καπό (Σχήμα 29).



   Σχήμα 29

10. Στερεώστε τη συναρμολογημένη βάση πινακίδας ορίου ταχύτητας στο καπό, χρησιμοποιώντας 4 μπουλόνια φλαντζωτής κεφαλής (¼" x ¾"), 2 πίσω βάσεις και 4 παξιμάδια ασφάλισης (¼"), όπως φαίνεται στο Σχήμα 30.



    Σχήμα 30

    1. Μπουλόνι φλαντζωτής κεφαλής (¼" x ¾")
    2. Συναρμολογημένη βάση πινακίδας ορίου ταχύτητας
    3. Πίσω βάση
    4. σφαλιστικό παξιμάδι (1/4")

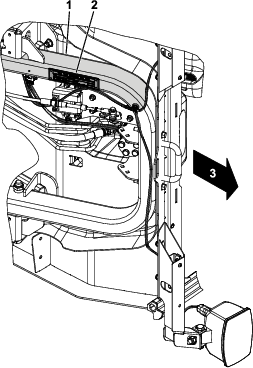

11. νοίξτε μια οπή (13 mm) στη σήτα του καπό για να περάσετε την πλεξούδα καλωδίωσης (Σχήμα 31).

    Important: Προσέξτε να μην τρυπήσετε οποιοδήποτε εξάρτημα του κινητήρα, ειδικά το φίλτρο σωματιδίων ντίζελ (DPF).



    Σχήμα 31

    1. νοίξτε εδώ την οπή διαμέτρου 13 mm.
    2. Εμπρός πλευρά του μηχανήματος.

12. φαιρέστε το μπουλόνι και το παξιμάδι από τη βάση της υδραυλικής γραμμής (Σχήμα 32).

    Φυλάξτε τα εξαρτήματα στερέωσης.



    Σχήμα 32

    1. Παξιμάδι
    2. άση υδραυλικής γραμμής
    3. Μπουλόνι

13. Στερεώστε την κόρνα στη βάση στερέωσής της, χρησιμοποιώντας το μπουλόνι και το παξιμάδι που αφαιρέσατε προηγουμένως (Σχήμα 33).



    Σχήμα 33

    1. Κόρνα
    2. Παξιμάδι
    3. άση στερέωσης κόρνας
    4. Μπουλόνι

14. Επικολλήστε την κατάλληλη ετικέτα ορίου ταχύτητας σε κάθε πλευρά του καπό (Σχήμα 34).

    Στα μοντέλα 31900 και 31901 επικολλήστε την ετικέτα των 20 kph.

    Στα μοντέλα 31902 και 31903 επικολλήστε την ετικέτα των 24 kph.



    Σχήμα 34

    1. Ετικέτα ορίου ταχύτητας

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

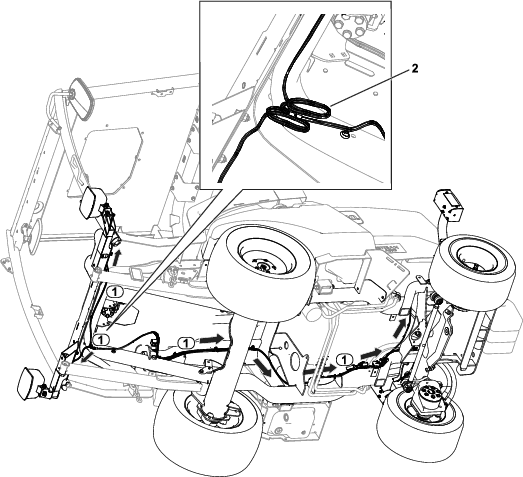

Για τη διαδρομή εγκατάστασης της πλεξούδας καλωδίωσης των φώτων ανατρέξτε στα παρακάτω σχέδια.

1. Περάστε το βύσμα της καλωδίωσης με την ετικέτα (Εμπρός φως Ρ (P04)) προς την αριστερή πλευρά της μονάδας. Συνδέστε την καλωδίωση στο φως (Σχήμα 35).

2. Περάστε το βύσμα της καλωδίωσης με την ετικέτα (Εμπρός φως ΔΞ (P05)) προς τη δεξιά πλευρά της μονάδας. Συνδέστε την καλωδίωση στο φως (Σχήμα 35).

3. Περάστε το βύσμα της καλωδίωσης με την ετικέτα (Πίσω φως Ρ (P01)) προς την πίσω, αριστερά πλευρά της μονάδας (Σχήμα 35).

4. Περάστε το βύσμα της καλωδίωσης με την ετικέτα (Πίσω φως ΔΞ (P02)) προς την πίσω δεξιά πλευρά της μονάδας (Σχήμα 35).



   Σχήμα 35

   1. Διαδρομή πλεξούδας καλωδίωσης
   2. Δέσμη πλεξούδας καλωδίωσης (για μηχανήματα χωρίς καμπίνα)

5. Στερεώστε τα πίσω φώτα στα συγκροτήματα εσωτερικής βάσης, χρησιμοποιώντας 4 βίδες πομπέ κεφαλής (#10 x 1¼") και 4 φλαντζωτά παξιμάδια (#10), όπως φαίνεται στο Σχήμα 36.



   Σχήμα 36

   1. Φλαντζωτό παξιμάδι (#10)
   2. Συγκρότημα εσωτερικής βάσης
   3. Πορτοκαλί διαφανές κάλυμμα
   4. Κόκκινο διαφανές κάλυμμα
   5. ίδα «ψωμάκι» (#10 x 1¼")

6. Συνδέστε το βύσμα της καλωδίωσης με την ετικέτα (Πίσω φως Ρ (P01)) στο πίσω φως (Σχήμα 35).

7. Συνδέστε το βύσμα της καλωδίωσης με την ετικέτα (Πίσω φως Ρ (P02)) στο πίσω φως (Σχήμα 35).

8. Στερεώστε τα συναρμολογημένα πίσω φώτα στα περιβλήματά τους, χρησιμοποιώντας 8 μπουλόνια πομπέ κεφαλής (¼" x ¾"), όπως φαίνεται στο Σχήμα 37.

   Φροντίστε να εγκαταστήσετε τα πίσω φώτα με το διαφανές κάλυμμα προς τα πάνω (Σχήμα 36 και Σχήμα 37).



   Σχήμα 37

   1. Μπουλόνι πομπέ κεφαλής (¼" x ¾")
   2. Συγκρότημα πίσω φώτων

9. Περάστε το βύσμα της καλωδίωσης με την ετικέτα μέσα από το καπό και συνδέστε το με το φως της πινακίδας (Σχήμα 38).



   Σχήμα 38

   Όψη από την κάτω πλευρά του καπό

   1. ύσμα πλεξούδας καλωδίωσης—πινακίδα κυκλοφορίας
   2. Θέσεις σφιγκτήρων
   3. λλενόβιδα (¼ x 1")
   4. Επίπεδη ροδέλα
   5. Σφιγκτήρας
   6. Φλαντζωτό παξιμάδι (¼")

10. Στερεώστε την πλεξούδα καλωδίωσης στο καπό, χρησιμοποιώντας 3 αλλενόβιδες (¼" x 1"), 3 επίπεδες ροδέλες, 3 σφιγκτήρες και 3 φλαντζωτά παξιμάδια (¼"), όπως φαίνεται στο Σχήμα 38.

11. Συνδέστε την πλεξούδα καλωδίωσης στο φως πινακίδας (Σχήμα 39).

12. Στερεώστε το φως πινακίδας στη συναρμολογημένη βάση πινακίδας ορίου ταχύτητας, χρησιμοποιώντας τα 2 παξιμάδια με έλασμα που εγκαταστήσατε στο Σχήμα 26 και 2 μπουλόνια πομπέ κεφαλής (#10 x ¾"), όπως φαίνεται στο Σχήμα 39.



    Σχήμα 39

    1. Παξιμάδι με έλασμα
    2. Φως πινακίδας
    3. Μπουλόνι πομπέ κεφαλής (#10 x ¾")

13. Για μηχανήματα χωρίς καμπίνα: Δέστε το επιπλέον μήκος της πλεξούδας καλωδίωσης στην περιοχή κάτω από την τραβέρσα φώτων, όπως φαίνεται στο Σχήμα 35. Χρησιμοποιήστε δεματικό καλωδίων για να στερεώσετε τη δέσμη.

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

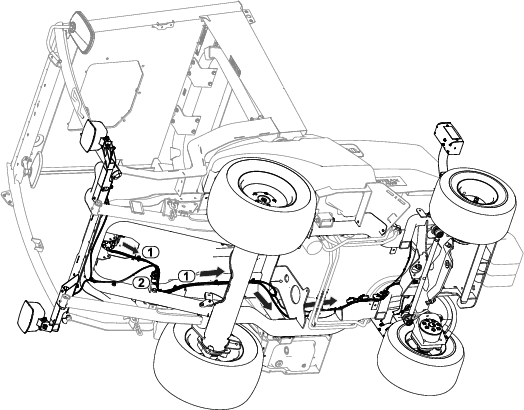

Για τη διαδρομή εγκατάστασης της πλεξούδας καλωδίωσης των χειριστηρίων ανατρέξτε στα παρακάτω σχέδια.

Σχήμα 40

1. Διαδρομή πλεξούδας καλωδίωσης
2. Σύνδεση πλεξούδων καλωδίωσης χειριστηρίων και φώτων

1. Περάστε την πλεξούδα καλωδίωσης μέσα από το άνοιγμα της πλατφόρμας, κατά μήκος της πλεξούδας καλωδίωσης.

2. Συνδέστε το βύσμα της καλωδίωσης χειριστηρίων με την ετικέτα TO ROAD LTS HARNESS (P06) (Προς καλωδίωση φώτων οδικής κυκλοφορίας (P06)) στο βύσμα της καλωδίωσης φώτων με την ετικέτα TO MAIN HARNESS (P03) (Προς κύρια καλωδίωση (P03)).

3. Συνδέστε το βύσμα της καλωδίωσης χειριστηρίων με την ετικέτα TO POWER HARNESS (P05) (Προς καλωδίωση ισχύος-τροφοδοσίας (P05)) στο βύσμα της καλωδίωσης ισχύος-τροφοδοσίας με την ετικέτα POD CONTROL HARNESS (P04) (Καλωδίωση χειριστηρίων μηχανήματος (P04)).



   Σχήμα 41

   1. P05 (ύσμα καλωδίωσης χειριστηρίων)
   2. P04 (ύσμα καλωδίωσης μηχανήματος)

4. Συνδέστε το βύσμα της καλωδίωσης χειριστηρίων με την ετικέτα HORN (J01, J02) (Κόρνα (J01, J02)) στην κόρνα (Σχήμα 42).



   Σχήμα 42

   1. Πλεξούδα καλωδίωσης
   2. ύσμα κόρνας

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

1. ποτυπώστε τον σειριακό αριθμό στο πλαίσιο.

   Το ύψος των χαρακτήρων πρέπει να είναι τουλάχιστον 7 mm.

2. ποτυπώστε τις απαραίτητες πληροφορίες στην πινακίδα σειριακού αριθμού.

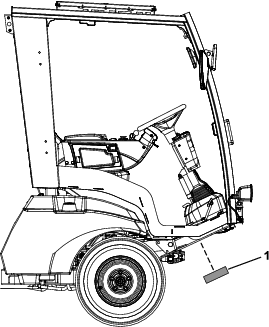

3. Καθαρίστε την κάτω πλευρά του πλαισίου και την πινακίδα σειριακού αριθμού με οινόπνευμα (Σχήμα 43).



   Σχήμα 43

   1. Καθαρίστε την κάτω πλευρά του πλαισίου.
   2. Πινακίδα σειριακού αριθμού
   3. Εμπρός πλευρά του μηχανήματος

4. Επικολλήστε την αυτοκόλλητη ταινία στην πινακίδα σειριακού αριθμού

5. Εγκαταστήστε την πινακίδα στο πλαίσιο (Σχήμα 44).

   Χρησιμοποιήστε τις διαστάσεις που φαίνονται στο Σχήμα 45.



   Σχήμα 44

   1. Πινακίδα σειριακού αριθμού


   Σχήμα 45

   1. 2,5 έως 8,1 mm
   2. 162 έως 168 mm

Συνδέστε την μπαταρία. νατρέξτε στην ενότητα συντήρησης ηλεκτρικού συστήματος που υπάρχει στο Εγχειρίδιο Χειριστή.
