46 cm, 53 cm i 66 cm; jedinica za sečenje sa 8 sečiva, 11 sečiva i 14 sečiva

Ovaj proizvod je u stanju da amputira šake i stopala. Uvek poštujte sva bezbednosna uputstva kako biste izbegli tešku telesnu povredu.

• Pre pokretanja mašine, pažljivo pročitajte sadržaj ovog priručnika za operatera.

• Usredsredite svu pažnju dok upravljate mašinom. Nemojte se baviti aktivnostima koje odvlače pažnju; u suprotnom može doći do povrede ili materijalne štete.

• Nemojte približavati šake ili stopala pokretnim komponentama mašine.

• Nemojte da rukujete mašinom ako svi štitnici i drugi sigurnosni zaštitni uređaji nisu na mestu i ne funkcionišu pravilno na mašini.

• Držite se podalje od svakog otvora za pražnjenje.

• Vodite računa da posmatrači i deca budu van radnog prostora. Nemojte nikada dozvoliti deci da koriste mašinu.

• Pre nego što napustite položaj operatera, uradite sledeće:

  • Parkirajte mašinu na ravnoj površini.

  • Spustite jedinicu(e) za sečenje.

  • Deaktivirajte pogone.

  • Aktivirajte parkirnu kočnicu (ako je deo opreme).

  • Isključite motor i uklonite ključ.

  • Sačekajte da se svi pokreti zaustave.

Nepravilno korišćenje ili održavanje ove mašine akumulatora može dovesti do povrede. Da biste smanjili mogućnost povrede, poštujte ova bezbednosna uputstva i uvek obratite pažnju na simbol za bezbednosno upozorenje, koji znači Oprez, Upozorenje ili Opasnost – uputstvo za ličnu bezbednost. Nepoštovanje ovih uputstava može dovesti do telesne povrede ili smrtnog ishoda.

• Jedinica za sečenje je kompletna mašina samo kada je montirana na vučnu jedinicu. Pažljivo pročitajte priručnik za operatera za potpuna uputstva o bezbednom korišćenju mašine.

• Zaustavite mašinu, uklonite ključ (ako je deo opreme) i sačekajte da se svi pokreti zaustave pre nego što pregledate priključak nakon udara u neki predmet ili ako u mašini postoje neuobičajene vibracije. Obavite sve potrebne popravke pre nego što nastavite sa radom.

• Sve delove održavajte u dobrom radnom stanju i vodite računa da svi zavrtnji budu dobro pritegnuti. Zamenite sve pohabane ili oštećene nalepnice.

• Koristite samo dodatnu opremu, priključke i zamenske delove koje je odobrila kompanija Toro.

Istrošeno ili oštećeno sečivo može se slomiti, a deo sečiva bi mogao da odleti ka vama ili prolaznicima, što može dovesti do teške telesne povrede ili smrti.

• Periodično proveravajte da li je sečivo istrošeno ili oštećeno.

• Budite pažljivi prilikom provere sečiva. Sečiva umotajte ili nosite rukavice i budite pažljivi kada ih servisirate. Sečiva samo menjajte ili oštrite; nemojte ih nikada ispravljati ni variti.

• Na mašinama sa više sečiva, vodite računa jer rotiranje 1 sečiva može dovesti do rotiranja ostalih sečiva.

Jedinica za sečenje se isporučuje bez prednjeg valjka. Nabavite valjak od ovlašćenog prodavca kompanije Toro i montirajte ga na jedinicu za sečenje na sledeći način:

1. Uklonite vijak za plug, podlošku i navrtku sa prirubnicom koji pričvršćuju jednu od ručica za podešavanje visine košenja na bočnu ploču jedinice za sečenje (Слика 3).



   Слика 3

   1. Vezni zavrtanj
   2. Valjak
   3. Ručica za podešavanje visine košenja
   4. Zavrtanj za podešavanje
   5. Podloška
   6. Navrtka sa prirubnicom
   7. Zavrtanj za montažu valjka
   8. Sklop jedinice za sečenje

2. Otpustite zavrtnje za montažu valjka u ručicama za podešavanje visine košenja.

3. Gurnite osovinu valjka u ručicu za podešavanje visine košenja na suprotnom kraju jedinice za sečenje.

4. Gurnite ručicu za podešavanje visine košenja na osovinu valjka.

5. Labavo pričvrstite valjak na jedinicu za sečenje pošto ste prethodno uklonili ručicu za podešavanje visine košenja i zavrtanje za pričvršćivanje.

6. Centrirajte valjak između ručica za podešavanje visine košenja.

7. Zategnite zavrtnje za montažu valjka.

8. Podesite na željenu visinu košenja i zategnite zavrtnje za pričvršćivanje ručice za podešavanje visine košenja.

Montirajte jedinicu za sečenje na vučnu jedinicu; za uputstva za montažu pogledajte priručnik za operatera vučne jedinice.

1. Pristupite jedinici za sečenje tako što ćete spustiti ručku vučne jedinice na zemlju (Слика 4).



   Слика 4

2. Podesite ležajni nož na cilindar; pogledajte Podešavanje ležajnog noža na cilindar.

3. Podesite visinu košenja; pogledajte Podešavanje visine košenja.

4. Podesite element za zaštitu od trave; pogledajte Podešavanje elementa za zaštitu od trave.

Radi poboljšanja i proširenja mogućnosti mašine, za korišćenje sa njom je dostupan izbor dodatne opreme i priključaka koje je odobrila kompanija Toro. Za listu odobrene dodatne opreme i priključaka obratite se ovlašćenom serviseru ili ovlašćenom distributeru kompanije Toro ili posetite www.Toro.com.

Da biste obezbedili optimalne performanse i produžetak bezbednosne sertifikacije mašine, koristite samo originalne zamenske delove i dodatnu opremu kompanije Toro. Zamenski delovi i dodatna oprema drugih proizvođača može biti opasna i njihovo korišćenje može da poništi garanciju za proizvod.

Podesite visinu košenja na željenu pomoću meraća visine košenja, i pobrinite se da jedinica za sečenje bude opremljena ležajnim nožem koji najbolje odgovara željenoj visini košenja; pogledajte Tabela izbora visine košenja i ležajnog noža.

Koristite sledeću tabelu da odredite koji ležajni nož je najprikladniji za željenu visinu košenja.

Note: Koristite produžene ili skraćene ležajne noževe za manje ili više agresivno košenje.

1. Uklonite opremu koja pričvršćuje pogonski sklop cilindra za bočnu ploču (Слика 12).



   Слика 12

   1. Zavrtanj sa upuštenom glavom
   2. Odstojnik
   3. Podloška
   4. Opružna podloška
   5. Navrtka

2. Uklonite pogonski sklop cilindra, ravne podloške, opružne podloške i odstojnike sa bočne ploče (Слика 12).

3. Proverite da li u unutrašnjosti pogonskog vratila cilindra (Слика 13) ima preostalog maziva.

   Ako ne vidite dovoljnu količinu maziva, dodajte još maziva na muški i ženski žleb vratila.



   Слика 13

   1. Pogonsko vratilo cilindra

4. Pomoću prethodno uklonjenih zavrtnjeva sa upuštenom glavom, podloški i odstojnika pričvrstite pogonski sklop cilindra za bočnu ploču.

5. Montirajte jedinicu za sečenje na vučnu jedinicu; pogledajte priručnik za operatera vučne jedinice.

1. Skinite poklopac sa kućišta pogona motalice tako što ćete ukloniti 3 zavrtnja koji ga drže na mestu.

2. Olabavite zavrtanj zatezne ruke i rotirajte zateznu ruku da biste smanjili zategnutost kaiša.

3. Koristite moment ključ sa polugom da biste primenili silu od 6–7 N m na gornji unutrašnji vijak zatezne ruke (Слика 14).



   Слика 14

   1. Zavrtanj sa upuštenom glavom
   2. Poklopac kaiša
   3. Kaiš
   4. Unutrašnji šestougaoni zavrtanj spone prenosnika
   5. Spona prenosnika
   6. Zavrtanj spone prenosnika

4. Pritegnite zavrtanj spone prenosnika da biste pričvrstili sponu prenosnika.

5. Postavite poklopac pomoću 3 odgovarajuća zavrtnja.

Brzina košenja određuje se sledećim podešavanjima mašine:

• Brzina cilindra: Brzina cilindra može da se podesi na visoko i nisko podešavanje; pogledajte priručnik za operatera vučne jedinice.

• Pogonska remenica cilindra: Pogonske remenice cilindra (od 22 zuba i 24 zuba) mogu da se podese na 2 položaja:

  • položaj: A“ u Слика 15

  • položaj: B“ u Слика 15

  Note: Položaj remenice fabrički je podešen na NIZAK položaj.



  Слика 15

  1. Remenica (24 zuba)
  2. Remenica (22 zuba)

Da biste podesili položaj remenica, pogledajte sledeće korake:

1. Uklonite poklopac kaiša da biste otkrili kaiš (Слика 16).



   Слика 16

   1. Kućište pogonskog sklopa cilindra
   2. Kaiš
   3. Unutrašnji šestougaoni zavrtanj spone prenosnika
   4. Spona prenosnika
   5. Zavrtanj spone prenosnika
   6. Poklopac kaiša
   7. Zavrtanj sa upuštenom glavom

2. Otpustite zavrtanj spone prenosnika i okrenite je (Слика 16) da biste otpustili zategnutost kaiša.

3. Uklonite kaiš (Слика 16).

4. Otpustite navrtku na svakoj remenici, uklonite remenice i iskoristite navrtke da biste pričvrstili remenice u željenoj konfiguraciji.

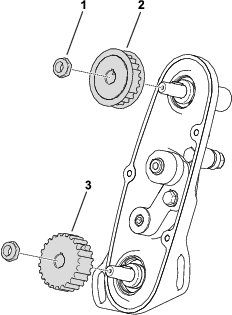

   Слика 17

   1. Navrtka
   2. Remenica (22 zuba)
   3. Remenica (24 zuba)

5. Pritegnite navrtke remenica momentom od 37 do 45 N·m

6. Umetnite kaiš i zategnite ga primenom momenta od 6 do 7 N·m na unutrašnji šestougaoni zavrtanj spone prenosnika kao što je prikazano na Слика 16.

7. Pritegnite zavrtanj spone prenosnika i montirajte poklopac kaiša.

Podesite element za zaštitu od trave kako biste osigurali da se pokošena trava pravilno izbacuje iz područja cilindra na sledeći način:

Note: Zaštitni element je podesiv da bi se kompenzovale promene u uslovima na travnjaku. Podesite zaštitni element bliže cilindru kada je travnjak izrazito suv. Nasuprot tome, podesite zaštitni element dalje od cilindra kada je travnjak u vlažan. Zaštitni element treba da bude paralelan sa cilindrom kako bi se osigurale optimalne performanse. Podesite ga nakon što naoštrite cilindar na oštraču cilindra.

1. Otpustite zavrtnje koje pričvršćuju element za zaštitu od trave (Слика 18) na jedinicu za sečenje.



   Слика 18

   1. Element za zaštitu od trave
   2. Zavrtanj (2)
   3. Bočna ploča
   4. Potporna šipka

2. Umetnite merni listić od 1,5 mm između vrha cilindra i zaštitnog elementa, zatim zategnite zavrtnje.

   Important: Pobrinite se da zaštitni element i cilindar budu na jednakoj udaljenosti duž celog cilindra.

   Note: Podesite razmak po potrebi prema stanju vašeg travnjaka.

Za oštrenje jedinice za sečenje glačanjem u obrnutom smeru rotacije, koristite Access Backlap Kit (br. modela 139-4342) ili Backlap Kit (br. modela 04800); pogledajte radna uputstva u uputstvu za montažu kompleta. Za nabavku jednog od ovih kompleta obratite se ovlašćenom distributeru kompanije Toro.
