Unit Pemotongan 18in, 21in dan 26in; 8 Bilah, 11 Bilah dan 14 Bilah

Unit Cengkaman Greensmaster® 1018, 1021 atau 1026

Model No. 04823-Serial No. 406000000 and Up

Model No. 04824-Serial No. 409600000 and Up

Model No. 04832-Serial No. 408000000 and Up

Model No. 04833-Serial No. 410300000 and Up

Model No. 04834-Serial No. 410000000 and Up

Model No. 04842-Serial No. 410300000 and Up

Model No. 04843-Serial No. 410300000 and Up

Pengenalan

Unit pemotongan ini direka bentuk untuk memotong di kawasan rumput dan lintasan kecil padang golf. Penggunaan produk ini untuk tujuan selain penggunaan yang dimaksudkan mungkin membahayakan anda dan orang yang berhampiran.

Baca maklumat ini dengan teliti untuk mengetahui cara mengendalikan dan menyelenggarakan produk anda dengan sewajarnya demi mengelakkan kecederaan dan kerosakan produk. Anda bertanggungjawab untuk mengendalikan produk secara wajar dan selamat.

Lawati www.Toro.com untuk mendapatkan bahan tentang keselamatan produk dan latihan pengendalian, maklumat aksesori, bantuan mencari penjual atau untuk mendaftarkan produk anda.

Jika anda memerlukan servis, alat ganti Toro yang asli atau maklumat tambahan, hubungi Penjual Servis atau Khidmat Pelanggan Toro yang Sah dan berikan butiran model dan nombor siri produk anda. Rajah 1 menunjukkan bahagian yang terdapatnya butiran model dan nombor siri produk. Tuliskan nombor pada ruang yang disediakan.

g275747

Rajah 1

  1. Tempat butiran model dan nombor siri

Manual ini menyatakan bahaya yang mungkin berlaku dan mengandungi mesej keselamatan yang ditunjukkan melalui simbol isyarat keselamatan (Rajah 2), yang memberikan amaran tentang bahaya yang mungkin menyebabkan kecederaan serius atau kematian akan berlaku jika anda tidak mengikuti langkah berjaga-jaga yang disyorkan.

g000502

Rajah 2

  1. Simbol isyarat keselamatan

Manual ini menggunakan 2 perkataan untuk menyerlahkan maklumat. Penting memerlukan perhatian anda kepada maklumat mekanikal khas dan Perhatian menegaskan maklumat am yang seharusnya diberikan perhatian khas.

Produk ini mematuhi semua arahan Eropah yang berkenaan. Untuk butiran, sila lihat Pengakuan Pemerbadanan (DOI) di bahagian belakang penerbitan ini.

Keselamatan

Keselamatan Am

Produk ini mampu memotong tangan dan kaki. Sentiasa ikuti semua arahan keselamatan untuk mengelakkan kecederaan diri yang parah.

  • Baca dan fahami kandungan Manual Pengendali ini sebelum memulakan mesin.

  • Berikan sepenuh perhatian sewaktu anda mengendalikan mesin. Jangan lakukan aktiviti yang akan mendatangkan gangguan. Jika tidak, kecederaan atau kerosakan harta mungkin berlaku.

  • Jauhkan tangan atau kaki anda dari komponen mesin yang bergerak.

  • Jangan kendalikan mesin tanpa menyediakan semua peranti pelindung dan perlindungan keselamatan lain dan mesin berfungsi dengan betul.

  • Pastikan semua bukaan luahan tidak terhalang.

  • Pastikan orang lain dan kanak-kanak menjauhi kawasan pengendalian. Jangan membiarkan kanak-kanak mengendalikan mesin.

  • Sebelum anda meninggalkan kedudukan pengendali, lakukan perkara berikut:

    • Letakkan mesin di permukaan yang rata.

    • Turunkan unit pemotongan.

    • Lepaskan pemacu.

    • Gunakan brek henti (jika dilengkapi).

    • Matikan kuasa enjin dan keluarkan kunci.

    • Tunggu sehingga semua pergerakan berhenti.

Penggunaan atau penyelenggaraan yang tidak wajar pada mesin ini boleh menyebabkan kecederaan. Untuk mengurangkan kemungkinan kecederaan, patuhi arahan keselamatan ini dan sentiasa berikan perhatian kepada simbol amaran keselamatanGraphic, yang bermaksud Awas, Amaran atau Bahaya – arahan keselamatan diri. Kegagalan untuk mematuhi arahan ini mungkin menyebabkan kecederaan diri atau kematian.

Keselamatan Unit Pemotongan

  • Unit pemotongan ini hanya merupakan mesin yang lengkap apabila dipasangkan pada unit cengkaman. Baca Manual Pengendali unit cengkaman dengan teliti untuk mendapatkan arahan lengkap tentang penggunaan mesin yang selamat.

  • Hentikan mesin, keluarkan kunci (jika dilengkapi) dan tunggu hingga semua pergerakan berhenti sebelum memeriksa alat tambahan selepas terlanggar objek atau jika terdapat getaran yang luar biasa di dalam mesin. Buat semua pembaikan yang sewajarnya sebelum menyambung semula pengendalian.

  • Pastikan semua bahagian dalam keadaan berfungsi yang baik dan semua perkakasan dipasang ketat. Gantikan semua pelekat yang kabur atau rosak.

  • Hanya gunakan aksesori, alat tambahan dan alat ganti yang diluluskan oleh Toro.

Keselamatan Bilah

Bilah yang haus atau rosak boleh pecah dan serpihan bilah mungkin terpelanting ke arah anda atau orang yang berhampiran dan menyebabkan kecederaan diri yang serius atau kematian.

  • Periksa bilah dari masa ke masa untuk mengesan tanda kehausan atau kerosakan.

  • Berhati-hati ketika memeriksa bilah. Balut bilah atau pakai sarung tangan dan berhati-hati ketika menservis bilah. Hanya gantikan atau asah bilah; jangan luruskan atau kimpalkannya.

  • Pada mesin berbilang bilah, berhati-hati kerana pemutaran 1 bilah boleh menyebabkan bilah lain juga memutar.

Pelekat Keselamatan dan Arahan

Graphic

Pelekat dan arahan keselamatan mudah didapati oleh pengendali dan akan dinyatakan berhampiran bahagian yang mungkin mendatangkan bahaya. Gantikan pelekat yang rosak atau hilang.
decal120-9570

120-9570

  1. Amaran—jauhi bahagian yang bergerak, gunakan semua pelindung dan pengadang.
decal137-9706

137-9706

  1. Bahaya terpotong tangan atau kaki – matikan kuasa enjin, keluarkan kunci atau tanggalkan palam pencucuh, tunggu sehingga semua bahagian yang bergerak untuk berhenti dan baca Manual Pengendali sebelum melakukan penyelenggaraan.

Persediaan

Memasangkan Penggelek Hadapan

Unit pemotongan dihantar tanpa penggelek hadapan. Dapatkan penggelek daripada penjual Toro anda yang sah dan pasangkannya pada unit pemotongan, seperti berikut:

  1. Tanggalkan bolt bajak, sesendal dan nat bebibir yang dipasangkan pada salah satu lengan ketinggian pemotongan pada plat sisi unit pemotongan (Rajah 3).

    g275540

    Rajah 3

    1. Bolt bajak
    2. Penggelek
    3. Lengan ketinggian pemotongan
    4. Skru pelarasan
    5. Sesendal
    6. Nat bebibir
    7. Skru lekapan penggelek
    8. Pemasangan unit pemotongan

  2. Longgarkan skru lekapan penggelek pada lengan ketinggian pemotongan.

  3. Masukkan aci penggelek ke dalam lengan ketinggian pemotongan pada hujung bertentangan pada unit pemotongan.

  4. Masukkan lengan ketinggian pemotongan pada aci penggelek.

  5. Pasangkan penggelek pada unit secara longgar menggunakan lengan ketinggian pemotongan dan kancing yang ditanggalkan sebelumnya.

  6. Letakkan penggelek di bahagian tengah di antara lengan ketinggian pemotongan.

  7. Ketatkan skru lekapan penggelek.

  8. Laraskan kepada ketinggian pemotongan yang diingini dan ketatkan kancing lekapan lengan ketinggian pemotongan.

Memasangkan Unit Pemotongan pada Unit Cengkaman

Pasangkan unit pemotongan pada unit cengkaman; rujuk Manual Pengendali unit cengkaman anda untuk arahan pemasangan.

Melaraskan Unit Pemotongan

  1. Akses unit pemotongan dengan menurunkan pemegang unit cengkaman ke atas lantai (Rajah 4).

    g276933

    Rajah 4

  2. Laraskan bilah dasar pada gelendong; rujuk Melaraskan Bilah Dasar pada Gelendong.

  3. Laraskan ketinggian pemotongan, rujuk Melaraskan Ketinggian Pemotongan.

  4. Laraskan pengadang rumput; rujuk Melaraskan Pengadang Rumput.

Gambaran Keseluruhan Produk

Keserasian unit cengkamanUnit pemotongan ini melekap pada unit cengkaman Greensmaster 1018, 1021 dan 1026 dengan saiz yang bersesuaian.
Lebar pemotonganNo. Model 04823 dan 04824No. Model 04832, 04833 dan 04834No. Model 04842 dan 04843
46cm (18 inci) 53cm (21 inci)66cm (26 inci)
Ketinggian pemotonganLaraskan penggelek hadapan dengan 2 skru menegang dan cantumkan dengan 2 skru dan nat.
Julat ketinggian pemotongan1.5 hingga 8 mm (0.062 hingga 0.312 inci)6 hingga 16 mm (0.250 hingga 0.625 inci)13 hingga 25.4 mm (0.5 hingga 1.0 inci)
Tetapkan gelendong unit cengkaman pada tetapan hadapan.Tetapkan gelendong unit cengkaman pada tetapan belakang.Tetapkan gelendong unit cengkaman pada tetapan belakang dan pasangkan 2 pendakap hadapan ketinggian pemotongan (No. Bahagian 99-4286).
Bearing gelendongTerdapat 2 bearing bebola keluli tahan karat beralur dalam yang dikedap.
Penggelek hadapanPenggelek hadapan berdiameter 6.3cm (2.5 inci) dengan pelbagai konfigurasi yang dipilih oleh pelanggan.
Bilah dasarMesin ini disertakan bilah dasar EdgeMax Microcut yang standard. Bilah dasar pilihan dengan pelbagai konfigurasi juga tersedia. Bilah dasar dipasangkan pada bar dasar besi tuangan bermesin dengan 11 skru (Greensmaster 1018), 13 skru (Greensmaster 1021) atau 16 skru (Greensmaster 1026).
Pelarasan bilah dasarTerdapat pelarasan dua skru pada gelendong dengan penahan yang sepadan dengan pergerakan bilah dasar 0.018mm (0.0007 inci) bagi setiap kedudukan berindeks.
Pengadang rumputPengadang meningkatkan luahan rumput dari gelendong dalam keadaan basah.
Berat pengimbangBerat besi tuangan dilekapkan pada bahagian bertentangan garis pacuan yang mengimbangi unit pemotongan.
Berat bersihNo. Model 04823 dan 04824No. Model 04832, 04833 dan 04834No. Model 04842 dan 04843
04823: 23kg (51lb); 04824: 24kg (54lb)04832: 24kg (52lb); 04833: 25kg (55lb); 04834: 26kg (58lb)04842: 27kg (59lb); 04843: 29kg (63lb)
Kadar potonganRujuk Manual Pengendali unit cengkaman anda.

Alat Tambahan/Aksesori

Pelbagai alat tambahan dan aksesori yang diluluskan oleh Toro sedia untuk digunakan dengan mesin untuk mempertingkat dan mengembangkan keupayaan mesin. Hubungi Penjual Servis Dibenarkan atau pengedar Toro dibenarkan atau pergi ke www.Toro.com untuk mendapatkan senarai semua alat tambahan dan aksesori yang diluluskan.

Untuk memastikan prestasi optimum dan pengesahan keselamatan yang berterusan bagi mesin, hanya gunakan alat ganti dan aksesori Toro yang asli. Alat ganti dan aksesori yang dibuat oleh pengilang lain mungkin berbahaya dan penggunaan sedemikian akan membatalkan waranti produk.

Pengendalian

Rujuk Manual Pengendali unit cengkaman anda untuk mendapatkan arahan pengendalian yang terperinci. Sebelum menggunakan unit pemotongan setiap hari, laraskan bilah dasar; rujuk Melaraskan Bilah Dasar Setiap Hari. Uji kualiti pemotongan dengan memotong liputan ujian sebelum menggunakan unit pemotongan di kawasan rumput untuk memastikan hasil pemotongan adalah betul.

Melaraskan Unit Pemotongan

Melaraskan Sentuhan Bilah Dasar dengan Gelendong

Melaraskan Bilah Dasar Setiap Hari

Sebelum pemotongan pada setiap hari atau apabila diperlukan, sahkan sentuhan bilah dasar dengan gelendong yang sewajarnya. Lakukan prosedur ini walaupun kualiti pemotongan boleh diterima.

Note: Prosedur ini boleh dilakukan walaupun unit pemotongan dipasangkan pada unit cengkaman.

  1. Matikan kuasa enjin unit cengkaman.

  2. Akses unit pemotongan dengan menurunkan pemegang unit cengkaman ke atas lantai (Rajah 5).

    g276933

    Rajah 5

  3. Putarkan gelendong dengan perlahan dalam arah bertentangan, dengar sentuhan gelendong dengan bilah dasar.

    • Jika tiada sentuhan dikesan, laraskan bilah dasar seperti yang berikut

      1. Putarkan skru pelarasan bar dasar mengikut arah jam (Rajah 6), 1 klik pada satu-satu masa, sehingga anda merasa dan mendengar sentuhan yang ringan.

        Note: Skru pelarasan bar dasar mempunyai penahan yang sepadan dengan pergerakan bilah dasar 0.018mm (0.0007 inci) bagi setiap kedudukan berindeks.

        g014595

        Rajah 6

        1. Skru pelarasan bar dasar

      2. Masukkan jaluran kertas prestasi pemotongan yang panjang (No. Bahagian Toro 125-5610) di antara gelendong dengan bilah dasar, secara serenjang dengan bilah dasar (Rajah 8), kemudian putarkan gelendong ke hadapan secara perlahan; kertas seharusnya dipotong; jika tidak, ulangi langkah 1 dan 2 sehingga kertas dipotong.

    • Jika sentuhan berlebihan/seretan gelendong dikesan, tindih kembali, baiki permukaan hadapan bilah dasar atau kisar unit pemotongan untuk mencapai mata tajam yang diperlukan untuk pemotongan yang tepat (Rujuk Manual Toro untuk Mengasah Gelendong dan Mesin Rumput Putar, No. Borang 09168SL).

    Important: Sentuhan ringan sentiasa diutamakan. Jika anda tidak mengekalkan sentuhan ringan, mata bilah dasar/gelendong tidak akan mengasah sendiri dengan secukupnya dan mata pemotongan yang tumpul akan terhasil selepas pengendalian untuk satu tempoh masa. Jika anda mengekalkan sentuhan berlebihan, kehausan bilah dasar/gelendong akan dipercepat, kehausan tidak sekata mungkin terhasil dan kualiti pemotongan mungkin merosot.

    Note: Apabila bilah gelendong terus menyentuh bilah dasar, sedikit gerigis akan terbentuk pada permukaan mata pemotongan hadapan sepanjang bilah dasar. Kikir merentas mata hadapan sekali-sekala untuk menyingkirkan kikir ini untuk menambah baik pemotongan.Selepas pengendalian yang berlanjutan, lama-kelamaan rabung akan terbentuk pada kedua-dua hujung bilah dasar. Bundarkan takuk ini atau kikir hingga serata dengan mata pemotongan bilah dasar untuk memastikan pengendalian yang lancar.

Melaraskan Bilah Dasar pada Gelendong

Gunakan prosedur ini sewaktu persediaan awal unit pemotongan dan selepas pengisaran, penindihan kembali atau penceraian gelendong. Ini bukan pelarasan harian.

Note: Prosedur ini boleh dilakukan walaupun unit pemotongan dipasangkan pada unit cengkaman.

  1. Matikan kuasa enjin unit cengkaman.

  2. Akses unit pemotongan dengan menurunkan pemegang unit cengkaman ke atas lantai (Rajah 7).

    g276933

    Rajah 7

  3. Putarkan gelendong agar salah 1 bilah merentas mata bilah dasar di antara kepala skru bilah dasar pertama dan kedua yang terletak di bahagian kanan unit pemotongan.

  4. Buat tanda pengecaman pada bilah di tempat rentasan dengan mata bilah dasar.

    Note: Ini memudahkan pelarasan kemudian.

  5. Masukkan kepipis 0.05mm (0.002 inci) (No. Bahagian Toro 140-5531) di antara bilah dengan mata bilah dasar pada titik yang ditandakan dalam langkah 4.

  6. Putarkan skru pelarasan bar dasar kanan (Rajah 6) sehingga anda merasa sedikit tekanan pada kepipis apabila menggelangsarkan kepipis dari sisi ke sisi. Tanggalkan kepipis.

  7. Bagi bahagian kiri unit pemotongan, putarkan gelendong dengan perlahan agar bilah yang terdekat merentas mata bilah dasar di antara kepala skru pertama dengan kedua.

  8. Ulangi langkah 4 hingga 6 untuk bahagian kiri unit pemotongan dan skru pelarasan bar dasar kiri.

  9. Ulangi langkah 5 dan 6 hingga terasa sedikit tekanan di titik sentuhan pada bahagian kiri dan kanan unit pemotongan.

  10. Untuk mendapatkan sentuhan ringan di antara gelendong dengan bilah dasar, putarkan setiap skru pelarasan bar dasar mengikut arah jam sebanyak 3 klik.

    Note: Setiap klik pada skru pelarasan bar dasar akan menggerakkan bilah dasar sebanyak 0.018mm (0.0007 inci). Jangan kunci skru pelarasan sehingga terlalu ketat.Pemutaran skru pelarasan mengikut arah jam akan menggerakkan mata bilah dasar mendekati gelendong. Pemutaran skru pelarasan melawan arah jam akan menggerakkan mata bilah dasar menjauhi gelendong.

  11. Masukkan jaluran kertas prestasi pemotongan yang panjang (No. Bahagian Toro 125-5610) di antara gelendong dengan bilah dasar, secara serenjang dengan bilah dasar (Rajah 8), kemudian putarkan gelendong ke hadapan secara perlahan; kertas seharusnya dipotong; jika tidak, putarkan setiap skru pelarasan bar dasar mengikut arah jam sebanyak 1 klik dan ulangi langkah ini sehingga kertas dipotong.

    g276305

    Rajah 8

Note: Jika sentuhan berlebihan/seretan gelendong dikesan, tindih kembali, baiki permukaan hadapan bilah dasar atau kisar unit pemotongan untuk mencapai mata tajam yang diperlukan untuk pemotongan yang tepat (Rujuk Manual Toro untuk Mengasah Gelendong dan Mesin Rumput Putar, No. Borang 09168SL).

Melaraskan Ketinggian Pemotongan

Tetapkan ketinggian pemotongan kepada ketinggian yang diinginkan menggunakan tolok ketinggian pemotongan dan pastikan unit pemotongan anda dilengkapi bilah dasar yang paling sesuai untuk ketinggian pemotongan yang diinginkan; rujuk Carta Pemilihan Ketinggian Pemotongan dan Bilah Dasar.

Melaraskan Tolok Ketinggian Pemotongan

Sebelum melaraskan ketinggian pemotongan, tetapkan tolok ketinggian pemotongan seperti berikut:

  1. Longgarkan nat pada bar tolok dan tetapkan skru pelarasan kepada ketinggian pemotongan yang diingini (Rajah 9).

    Note: Jarak di antara bahagian bawah kepala skru dengan muka bar ialah ketinggian pemotongan.

    g000489

    Rajah 9

    1. Bar tolok
    2. Skru pelarasan ketinggian
    3. Nat

  2. Ketatkan nat.

Melaraskan Ketinggian Pemotongan

  1. Longgarkan nat kunci yang mengunci lengan ketinggian pemotongan pada plat sisi unit pemotongan (Rajah 10).

    g276359

    Rajah 10

    1. Skru pelarasan
    2. Nat kunci
    3. Lengan ketinggian pemotongan

  2. Cangkukkan kepala skru tolok ketinggian pemotongan pada bahagian kanan mata pemotongan bilah dasar dan letakkan hujung belakang bar pada gelendong cengkaman (Rajah 11).

    g276932

    Rajah 11

    1. Bar tolok
    2. Penggelek
    3. Bilah dasar
    4. Gelendong cengkaman

  3. Putarkan skru pelarasan sehingga penggelek menyentuh bahagian hadapan bar tolok.

  4. Ulangi langkah 2 dan 3 untuk bahagian kiri.

  5. Laraskan kedua-dua hujung penggelek sehingga seluruh penggelek selari dengan bilah dasar.

    Important: Apabila ditetapkan dengan betul, penggelek dan gelendong cengkaman akan menyentuh bar tolok dan skru akan dipasangkan pada bilah dasar. Ini memastikan ketinggian pemotongan adalah sama di kedua-dua hujung bilah dasar.

  6. Ketatkan nat untuk mengunci pelarasan dengan secukupnya agar tiada kelonggaran pada sesendal.

  7. Sahkan bahawa tetapan ketinggian pemotongan adalah betul; ulangi prosedur ini sekiranya diperlukan.

Carta Pemilihan Ketinggian Pemotongan dan Bilah Dasar

Carta Ketinggian Pemotongan
Ketinggian Pemotongan (mm)Ketinggian Pemotongan (inci)Kedudukan GelendongPerapi Universal
1.50.062DY
3.20.125DY
4.80.188DY
6.40.250D/BY
9.50,312D/BY
9.50.375BY
12.70.500BY
15.90.625BT
19.10.750*BT
22.20.875*BT
25.41.000*BT
28,61,125*BT
30,21,188*BT
D: Kedudukan gelendong depan; disyorkan untuk kawasan rumput.B: Kedudukan gelendong belakang; disyorkan untuk ti.* 2 Pendakap ketinggian pemotongan (No. Bahagian 99-4286) diperlukan.

Gunakan carta berikut untuk menentukan bilah dasar yang paling sesuai untuk ketinggian pemotongan yang diingini.

Carta Pemilihan Bilah Dasar/Ketinggian Pemotongan
Bilah dasarGR 18" No. BahagianGR 21" No. BahagianGR 26" No. BahagianKetinggian PemotonganSudut Kisar Atas
EdgeMax Micro-cut (Standard 04824, 04832, 04833, 04834)117-1530115-1880139-43241.5～4.7mm (0.062～0.188 inci)3°
Micro-cut (Pilihan)98-726193-4362112-92751.5～4.7mm (0.062～0.188 inci)3°
Micro-cut Extended (Pilihan)110-2300108-4303-1.5～4.7mm (0.062～0.188 inci)7°
EdgeMax Micro-cut Short (Pilihan)139-4318139-4320139-43221.5～4.7mm (0.062～0.188 inci)3°
EdgeMax Tournament (Standard 04842, 04843)115-1532115-1881117-15483.1～12.7mm (0.125～0.500 inci)3°
Tournament (Pilihan)98-726093-426394-58853.1～12.7mm (0.125～0.500 inci)3°
Tournament Extended (Pilihan)-108-4302-3.1～12.7mm (0.125～0.500 inci)7°
EdgeMax Tournament Short (Pilihan)139-4319139-4321139-43233.1～12.7mm (0.125～0.500 inci)3°
Low-cut (Pilihan)110-230193-432193-90154.7～25.4mm (0.188～1.00 inci)3°
High-cut (Pilihan)-94-6392104-26467.9 ~ 25.4mm (0.312 ~ 1.00 inci)3°
EdgeMax Fairway (pilihan)-137-6092-9.5～25.4mm (0.375～1.00 inci)10°
Fairway (Pilihan)-137-6097107-81819.5～25.4mm (0.375～1.00 inci)10°

Note: Gunakan bilah dasar lanjutan atau pendek untuk pemotongan yang kurang atau lebih agresif.

Penyelenggaraan

Note: Tentukan sisi kiri dan kanan mesin dari kedudukan pengendalian yang biasa.

Memeriksa Titik Gris Aci Pemacu Gelendong

Selang Perkhidmatan PenyelenggaraanProsedur Penyelenggaraan
Tahunan
  • Periksa titik gris aci pemacu gelendong.
    		•

    1. Tanggalkan perkakasan yang menguncikan pemasangan pemacu gelendong pada plat sisi (Rajah 12).

      g284793

      Rajah 12

      1. Skru kepala soket
      2. Peregang
      3. Sesendal
      4. Sesendal spring
      5. Nat

    2. Tanggalkan pemasangan pemacu gelendong, sesendal rata, sesendal spring dan peregang dari plat sisi (Rajah 12).

    3. Periksa bahagian dalam aci pemacu gelendong (Rajah 13) untuk mengesan sisa gris.

      Jika anda tidak melihat jumlah gris yang mencukupi, tambah lagi gris pada aci gelugur jantan dan betina.

      g276424

      Rajah 13

      1. Aci pemacu gelendong

    4. Gunakan skru kepala soket, sesendal dan peregang yang ditanggalkan sebelum ini untuk memasangkan pemasangan pemacu gelendong pada plat sisi.

    5. Pasangkan unit pemotongan pada unit cengkaman; rujuk Manual Pengendali unit cengkaman anda.

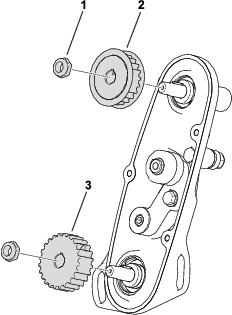

    Melaraskan Ketegangan Tali Sawat Pemacu Gelendong

    Selang Perkhidmatan PenyelenggaraanProsedur Penyelenggaraan
    Tahunan
  • Laraskan ketegangan tali sawat pemacu gelendong.
    		•

    1. Tanggalkan penutup dari perumah pemacu gelendong dengan menanggalkan 3 skru yang menguncinya.

    2. Longgarkan bolt lengan melahu dan putarkan lengan melahu untuk melepaskan ketegangan dari tali sawat.

    3. Gunakan perengkuh tork gaya alur untuk mengenakan 6～7N∙m (55～60 inci-lb) daya pada skru dalaman lengan melahu di bahagian atas (Rajah 14).

      g341864

      Rajah 14

      1. Skru kepala soket
      2. Penutup tali sawat
      3. Tali sawat
      4. Heks dalaman lengan melahu
      5. Lengan melahu
      6. Bolt lengan melahu

    4. Ketatkan bolt lengan melahu untuk menguncikan lengan melahu.

    5. Pasangkan penutup menggunakan 3 skru yang sepadan.

    Melaraskan Kadar Potongan

    Kadar potongan ditentukan oleh tetapan mesin yang berikut:

    • Kelajuan gelendong: Kelajuan gelendong boleh dilaraskan kepada tetapan tinggi atau rendah; rujuk Manual Pengendali unit cengkaman anda.

    • Kedudukan takal pemacu gelendong: Takal pemacu gelendong (22-gigi dan 24-gigi) boleh ditetapkan dalam 2 kedudukan:

      • Kedudukan : “A” dalam Rajah 15

      • Kedudukan : “B” dalam Rajah 15

      Note: Kedudukan takal ditetapkan kepada kedudukan RENDAH dari kilang.

      g275969

      Rajah 15

      1. Takal (24 gigi)
      2. Takal (22 gigi)

    Untuk melaraskan kedudukan takal, rujuk langkah yang berikut:

    1. Keluarkan penutup tali sawat untuk mendedahkan tali sawat (Rajah 16).

      g275967

      Rajah 16

      1. Perumah pemasangan pemacu gelendong
      2. Tali sawat
      3. Heks dalaman lengan melahu
      4. Lengan melahu
      5. Bolt lengan melahu
      6. Penutup tali sawat
      7. Skru kepala soket

    2. Longgarkan bolt lengan melahu dan putarkan lengan melahu (Rajah 16) untuk melepaskan ketegangan pada tali sawat.

    3. Keluarkan tali sawat (Rajah 16).

    4. Longgarkan nat pada setiap takal, tanggalkan takal dan gunakan nat untuk memasangkan takal mengikut konfigurasi yang diinginkan.

      g275965

      Rajah 17

      1. Nat
      2. Takal (22 gigi)
      3. Takal (24 gigi)

    5. Tork nat takal kepada 37 hingga 45N∙m (27 hingga 33 kaki-lb)

    6. Pasangkan tali sawat dan laraskan ketegangan tali sawat dengan mengenakan 6 hingga 7N∙m (55 hingga 60 inci-lb) pada heks dalaman lengan melahu yang ditunjukkan dalam Rajah 16.

    7. Ketatkan bolt lengan melahu dan pasangkan penutup tali sawat.

    Melaraskan Pengadang Rumput

    Laraskan pengadang rumput untuk memastikan potongan diluahkan dari ruang gelendong dengan kemas, seperti berikut:

    Note: Pengadang boleh dilaraskan untuk memampas perubahan keadaan tanah rumput. Laraskan pengadang mendekati gelendong apabila tanah rumput adalah sangat kering. Sebaliknya, laraskan pengadang menjauhi gelendong apabila keadaan tanah rumput adalah basah. Pengadang seharusnya selari dengan gelendong untuk memastikan prestasi optimum. Laraskan bar selepas gelendong diasah pada pengisar gelendong.

    1. Longgarkan skru yang mengunci pengadang rumput (Rajah 18) pada unit pemotongan.

      g275291

      Rajah 18

      1. Pengadang rumput
      2. Bolt (2)
      3. Plat sisi
      4. Rod sokongan

    2. Masukkan tolok perasa 1.5mm (0.060 inci) di antara bahagian atas gelendong dengan pengadang dan ketatkan skru.

      Important: Pastikan jarak yang sama di antara pengadang dengan gelendong merentas seluruh gelendong.

      Note: Laraskan ruang sebagaimana diperlukan untuk keadaan tanah rumput anda.

    Spesifikasi Bilah Dasar

    Menservis Bilah Dasar

    Hanya mekanik yang dilatih sewajarnya boleh menservis bar dasar dan bilah dasar untuk mengelakkan kerosakan pada gelendong, bar dasar atau bilah dasar. Anda disyorkan untuk membawa unit pemotongan ke pengedar Toro dibenarkan anda untuk diservis. Rujuk Manual Servis unit cengkaman anda untuk mendapatkan arahan lengkap, alatan khas dan gambar rajah untuk menservis bilah dasar. Sekiranya anda sendiri perlu menanggalkan atau memasangkan bar dasar, arahan diberikan seperti berikut, disertakan juga spesifikasi untuk menservis bilah dasar.

    Important: Sentiasa ikuti prosedur bilah dasar yang diperincikan dalam Manual Servis anda ketika menservis bilah dasar. Kegagalan untuk memasangkan dan mengisar bilah dasar dengan betul boleh merosakkan gelendong, bar dasar atau bilah dasar.

    Menanggalkan Bar Dasar/Pemasangan Bilah Dasar

    1. Putarkan skru pelarasan bar dasar melawan arah jam untuk menjauhkan bilah dasar dari gelendong (Rajah 19).

      g014641

      Rajah 19

      1. Skru pelarasan bar dasar
      2. Nat ketegangan spring
      3. Bar dasar
      4. Sesendal

    2. Keluarkan nat ketegangan spring sehingga sesendal tidak lagi ditegangkan pada bar dasar (Rajah 19).

    3. Pada setiap sisi mesin, longgarkan nat kunci yang ditunjukkan dalam Rajah 20.

      g276147

      Rajah 20

      1. Bolt bar dasar
      2. Nat
      3. Sesendal keluli
      4. Sesendal plastik
      5. Bar dasar

    4. Tanggalkan setiap bolt bar dasar untuk membolehkan bar dasar ditarik ke bawah dan ditanggalkan dari unit pemotongan (Rajah 20).

      Tentukan tempat untuk 2 sesendal keluli dan 1 sesendal plastik pada setiap hujung bar dasar (Rajah 20).

    5. Tanggalkan bilah dasar dari bar dasar dengan menanggalkan semua skru yang menguncinya. Gunakan perengkuh soket dengan Alat Skru Bilah Dasar (No. Bahagian TOR510880).

      Note: Anda boleh menggunakan perengkuh impak mekanikal atau pneumatik untuk melonggarkan skru bilah dasar.

      Note: Buang bilah dasar dan skru.

    Memasangkan Bilah Dasar Baharu

    1. Pilih bilah dasar baharu menurut Carta Pemilihan Ketinggian Pemotongan dan Bilah Dasar.

    2. Singkirkan karat, kerak dan kakisan dari permukaan bar dasar dan sapukan satu lapisan minyak yang tipis pada permukaan bar dasar.

      Important: Jangan tanggalkan bahan tuangan dari bar dasar. Bar dasar cengkung di bahagian tengah dengan sengaja, jangan kisar.

    3. Bersihkan ulir di dalam bar dasar.

    4. Sapukan sebatian cegah karat pada skru bilah dasar baharu dan pasangkan bilah dasar pada bar dasar.

      Important: Hanya gunakan skru bilah dasar yang baharu.

      Note: Kuantiti skru berbeza-beza bergantung pada bar dasar.

      g557599

      Rajah 21

      Bar Dasar dengan 13 Skru Ditunjukkan

      1. Bar dasar
      2. Bilah dasar
      3. Skru

    5. Tork 2 skru luar kepada 1N∙m (10 inci-lb).

    6. Dengan mengendalikan dari bahagian tengah bilah dasar, tork skru kepada 25.9 +/- 1.4N∙m (19 +/- 1 kaki-lb).

      Important: Jangan ketatkan skru bilah dasar menggunakan perengkuh impak mekanikal atau pneumatik.

      g255046

      Rajah 22

      1. Alat skru bilah dasar (No. Bahagian TOR510880)
      2. Pasangkan dan tork ini kepada 1N∙m (10 inci-lb) terlebih dahulu.
      3. Tork kepada 25.9 +/- 1.4N∙m (19 +/- 1 kaki-lb).

    7. Kisar bilah dasar baharu; rujuk Spesifikasi Pengisaran Bilah Dasar.

    Spesifikasi Pengisaran Bilah Dasar

    g032182

    Rajah 23

    1. Sudut lega
    2. Muka atas
    3. Singkirkan gerigis
    4. Muka hadapan
    5. Sudut hadapan
    Sudut lega (atas) bilah dasarLihat Carta Pemilihan Ketinggian Pemotongan dan Bilah Dasar.
    Julat Sudut Hadapan13°～17°
    Sudut hadapan bilah dasar lintasan10°

    Memeriksa Sudut Kisar Atas

    Sudut yang anda gunakan untuk mengisar bilah dasar anda adalah sangat penting.

    Gunakan penunjuk sudut (No. Bahagian Toro 131-6828) dan lekapan penunjuk sudut (No. Bahagian Toro 131-6829) untuk menyemak sudut yang dihasilkan oleh pengisar anda, betulkan mana-mana pengisar yang tidak tepat.

    1. Letakkan penunjuk sudut pada bahagian bawah bilah dasar seperti yang ditunjukkan dalam Rajah 24.

      g034113

      Rajah 24

      1. Bilah dasar (menegak)
      2. Penunjuk sudut

    2. Tekan butang Alt Zero pada penunjuk sudut.

    3. Letakkan lekapan penunjuk sudut pada mata bilah dasar agar tepi magnet melekat dengan mata bilah dasar (Rajah 25).

      Note: Paparan digital seharusnya dapat dilihat dari sisi yang sama pada langkah ini seperti paparan pada langkah 1.

      g034114

      Rajah 25

      1. Lekapan penunjuk sudut
      2. Tepi magnet melekat dengan mata bilah dasar
      3. Bilah dasar
      4. Penunjuk sudut

    4. Letakkan penunjuk sudut pada lekapan seperti yang ditunjukkan dalam Rajah 25.

      Note: Ini ialah sudut yang pengisar anda hasilkan dan seharusnya dalam julat 2 darjah bagi sudut kisar atas yang disyorkan.

    Memasangkan Pemasangan Bar Dasar/Bilah Dasar

    1. Pasangkan pemasangan bar dasar/bilah dasar, letakkan telinga lekapan di antara sesendal dengan skru pelarasan bar dasar (Rajah 19).

      Important: Letakkan pelaras DPA di bahagian tengah di dalam telinga bar dasar seperti yang ditunjukkan dalam Rajah 26.Jika pelaras DPA dipasangkan pada telinga bar dasar, ini mungkin menjejaskan sentuhan bilah dasar dengan gelendong.

      g512172

      Rajah 26

      1. Telinga bar dasar
      2. Pelaras DPA

    2. Kuncikan bar dasar pada setiap plat sisi menggunakan bolt bar dasar (nat pada bolt) dan 3 sesendal (jumlah 6).

    3. Letakkan sesendal nilon pada setiap sisi tombol plat sisi. Letakkan sesendal keluli di bahagian luar setiap sesendal nilon (Rajah 27).

    4. Tork bolt bar dasar kepada 27～36N∙m (20～27 kaki-lb).

    5. Ketatkan nat kunci sehingga tiada kelonggaran pada sesendal keluli hujung tetapi anda masih boleh memutarkan sesendal menggunakan tangan. Mungkin ada ruang pada sesendal di bahagian dalam.

      Important: Jangan kunci nat kunci terlampau ketat kerana ini akan memesongkan plat sisi.

    6. Ketatkan nat ketegangan spring sehingga spring dilipat, kemudian undur balik sebanyak ½ putaran (Rajah 27).

      g016470

      Rajah 27

      1. Nat ketegangan spring
      2. Spring

    7. Laraskan bilah dasar pada gelendong; rujuk Melaraskan Bilah Dasar pada Gelendong.

    Spesifikasi Gelendong

    Menyediakan Gelendong untuk Pengisaran

    1. Pastikan semua komponen unit pemotongan dalam keadaan baik dan betulkan sebarang masalah sebelum pengisaran.

    2. Ikuti arahan daripada pengilang pengisar gelendong untuk mengisar gelendong pemotongan kepada spesifikasi berikut.

      Spesifikasi Pengisaran Gelendong
      Diameter Gelendong Baharu128.5mm (5.06 inci)
      Had Servis Diameter Gelendong114.3mm (4.50 inci)
      Sudut Lega Bilah30° ± 5°
      Lebar Tanah BilahJulat0.8～1.2mm (0.03～0.05 inci)
      Had Servis Tirusan Diameter Gelendong0.25mm (0.010 inci)

    Pengisaran Lega pada Gelendong

    Gelendong baharu mempunyai lebar tanah 1.3 hingga 1.5 mm (0.030 hingga 0.050 inci) dan pengisaran lega 30°.

    Apabila lebar tanah melebihi 3mm (0.120 inci), lakukan perkara berikut:

    1. Gunakan pengisaran lega 30° pada semua bilah gelendong sehingga lebar tanah mencapai 0.8mm (0.03 inci)(Rajah 28).

      g028800

      Rajah 28

      1. 30°
      2. 0.8mm (0.03 inci)

    2. Kisar gelendong dengan memutar untuk mencapai penyingkiran gelendong <0.025mm (0.001 inci).

      Note: Ini menyebabkan lebar tanah bertambah sedikit.

    3. Laraskan unit pemotongan; rujuk Manual Pengendaliunit pemotongan anda.

    Note: Untuk melanjutkan kekekalan ketajaman mata gelendong dan bilah dasar—selepas mengisar gelendong dan/atau bilah dasar—periksa sentuhan gelendong dengan bilah dasar sekali lagi selepas memotong 2 kawasan rumput kerana mana-mana gerigis akan disingkirkan. Gerigis akan mewujudkan ruang lega dari gelendong ke bilah dasar yang tidak sesuai, yang boleh mempercepat kehausan.

    Menindih Kembali Unit Pemotongan

    Untuk menindih kembali unit pemotongan, gunakan Kit Akses Tindih Kembali (No. Model 139-4342) atau Kit Tindih Kembali (No. Model 04800); rujuk arahan pengendalian dalam Arahan Pemasangan kit. Hubungi pengedar Toro anda yang sah untuk mendapatkan salah satu kit ini.
