Режущий блок DPA EdgeSeries™ с 8, 11 или 14 ножами

Тяговый блок Greensmaster® серий 3150 или 3250-D

Model No. 04652-Serial No. 408000000 and Up

Model No. 04654-Serial No. 408000000 and Up

Model No. 04656-Serial No. 408000000 and Up

Введение

Данный режущий блок предназначен для скашивания травы на гринах и небольших фервеях гольф-полей. Использование этого изделия не по прямому назначению может быть опасным для пользователя и находящихся рядом людей.

Внимательно прочтите данное Руководство, чтобы знать, как правильно использовать и обслуживать машину, не допуская ее повреждения и травмирования персонала. Вы несете ответственность за правильное и безопасное использование машины.

Посетите веб-сайт www.Toro.com для получения информации о технике безопасности при работе с изделием, обучающих материалов по эксплуатации изделия, информации о принадлежностях, а также для получения помощи в поисках дилера или для регистрации вашего изделия.

Для выполнения технического обслуживания, приобретения оригинальных запчастей Toro или получения дополнительной информации обращайтесь в сервисный центр официального дилера или в отдел технического обслуживания компании Toro. Не забудьте при этом указать модель и серийный номер изделия. На Рисунок 1 показано расположение номера модели и серийного номера. Запишите номера в предусмотренном для этого месте.

Important: С помощью мобильного устройства вы можете отсканировать QR-код на табличке с серийным номером (при наличии), чтобы получить информацию по гарантии и запчастям, а также другие сведения об изделии.

g279643

Рисунок 1

  1. Расположение номера модели и серийного номера

В настоящем руководстве приведены потенциальные опасности и рекомендации по их предотвращению, обозначенные символом (Рисунок 2), который предупреждает об опасности серьезного травмирования или гибели в случае несоблюдения пользователем рекомендуемых мер безопасности.

g000502

Рисунок 2

Символ предупреждения об опасности

Для выделения информации в данном руководстве используются два слова. Внимание — привлекает внимание к специальной информации, относящейся к механической части машины, и Примечание — выделяет общую информацию, требующую специального внимания.

Данное изделие отвечает требованиям всех соответствующих европейских директив. Дополнительные сведения см. в «Декларации о соответствии компонентов (DOI)» в конце данной публикации.

Техника безопасности

Общие правила техники безопасности

Нарушение правил работы с оборудованием данного типа может привести к травматической ампутации конечностей. Во избежание тяжелых травм следует всегда соблюдать все правила техники безопасности.

  • Перед пуском машины необходимо прочесть и понять содержание данного Руководства оператора.

  • При работе на данной машине следует быть предельно внимательным. Во избежание травмирования людей или повреждения имущества запрещается отвлекаться во время работы.

  • Запрещается помещать руки и ноги рядом с движущимися компонентами машины.

  • Запрещается эксплуатировать машину без установленных на ней исправных ограждений и других защитных устройств.

  • Держитесь на достаточном расстоянии от всех отверстий выброса.

  • Запрещается допускать посторонних лиц и детей в рабочую зону. Запрещается допускать детей к эксплуатации машины.

  • Прежде чем покинуть рабочее место оператора, выполните следующие действия:

    • Установите машину на ровной поверхности.

    • Опустите режущий блок (блоки).

    • Отключите приводы.

    • Включите стояночный тормоз (при наличии).

    • Выключите двигатель и извлеките ключ (при наличии).

    • Дождитесь остановки всех движущихся частей.

Нарушение правил эксплуатации или технического обслуживания машины может привести к травме. Чтобы снизить вероятность травмирования, выполняйте правила техники безопасности и всегда обращайте внимание на символы, предупреждающие об опасности (Graphic которые имеют следующее значение: «Осторожно!», «Внимание!» или «Опасно!» – указания по обеспечению личной безопасности. Несоблюдение данных инструкций может стать причиной травмы или гибели.

Правила техники безопасности при обращении с режущим блоком

  • Режущий блок считается укомплектованной машиной, только когда он установлен на тяговом блоке. Внимательно прочтите Руководство оператора для тягового блока, в котором содержатся полные инструкции по безопасному использованию данной машины.

  • После удара о какой-либо предмет или в случае появления аномальных вибраций в машине следует остановить машину, извлечь ключ (при наличии) и дождаться остановки всех движущихся частей, прежде чем приступать к проверке навесного оборудования. Перед возобновлением работы необходимо устранить все неисправности.

  • Следите за исправностью всех компонентов и надлежащей затяжкой крепежа. Заменяйте изношенные или поврежденные наклейки.

  • Используйте только принадлежности, навесное оборудование и запчасти, утвержденные компанией Toro.

Правила техники безопасности при обращении с ножами

Износ или повреждение ножа может привести к его разрушению. Выброс фрагментов ножа в направлении оператора или находящихся поблизости людей может стать причиной серьезной травмы или гибели.

  • Следует периодически проверять ножи на наличие износа или повреждений.

  • При проверке ножей будьте внимательны. При техническом обслуживании ножей оберните их ветошью или наденьте перчатки и будьте внимательны. Допускается только замена или заточка ножей; запрещается выпрямлять или сваривать их.

  • При использовании газонокосилок с несколькими ножами будьте осторожны, поскольку вращение одного ножа может привести к вращению других ножей.

Наклейки с правилами техники безопасности и инструкциями

Graphic

Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. При отсутствии или повреждении наклейки следует установить новую наклейку.
decal137-9706

137-9706

  1. Опасность пореза рук или ног! Перед выполнением технического обслуживания следует выключить двигатель, извлечь ключ из замка зажигания или отсоединить провод свечи зажигания, дождаться остановки всех движущихся частей и прочесть Руководство оператора.

Сборка

Установка переднего валика

Режущий блок поставляется без переднего валика. Приобретите валик у вашего официального дистрибьютора компании Toro и установите его на режущий блок следующим образом:

  1. Отверните несущий болт и фланцевую контргайку, крепящие один из рычагов высоты скашивания к боковой плите режущего блока (Рисунок 3).

    g278288

    Рисунок 3

    1. Рычаг регулировки высоты скашивания
    2. Регулировочный винт
    3. Несущий болт
    4. Фланцевая контргайка
    5. Винт крепления валика

  2. Ослабьте винты крепления валика в рычагах высоты скашивания (Рисунок 3).

  3. Вставьте валик в рычаг высоты скашивания на противоположной стороне режущего блока (Рисунок 3).

  4. Наденьте рычаг высоты скашивания на ось валика (Рисунок 3).

  5. Не затягивая, зафиксируйте валик в режущем блоке с помощью рычага высоты скашивания и ранее снятых деталей крепления (Рисунок 3).

  6. Установите валик по центру между рычагами высоты скашивания.

  7. Затяните винты крепления валика (Рисунок 3).

  8. Установите требуемую высоту скашивания и затяните крепеж рычагов высоты скашивания.

Установка шаровых пальцев

Установите шаровые пальцы с каждой стороны переднего валика (Рисунок 4).

g279642

Рисунок 4

  1. Шаровой палец

Установка дугообразной серьги, изогнутой серьги или цепного звена

Для режущих блоков, монтируемых на тяговый блок с серийным номером до 240000001, необходимо приобрести и установить надлежащую подъемную серьгу:

Note: Два болта для монтажа подъемной серьги входят в комплект поставки и уже установлены на режущем блоке.

  • На тяговых блоках Greensmaster 3120 и 3150 установите дугообразную серьгу, поставляемую с тяговым блоком.

    С помощью двух болтов установите дугообразную серьгу (№ по кат. 105-5740) на верхнюю поверхность тягового блока. Затяните болты с моментом от 34 до 40 Н∙м (Рисунок 5).

    g020064

    Рисунок 5

    1. Дугообразная серьга(№ по каталогу 105-5740)

  • На тяговых блоках Greensmaster 3250-D установите изогнутую серьгу (№ по каталогу 110-2397), поставляемую с тяговым блоком.

    С помощью двух болтов установите изогнутую серьгу (Рисунок 6) на верхнюю поверхность тягового блока. Затяните болты с моментом от 34 до 40 Н∙м.

    Important: Установите подъемную серьгу так, чтобы ее изгиб был направлен в сторону передней части режущего блока.

    g020065

    Рисунок 6

    1. Изогнутая серьга (№ по кат. 110-2397)

Перестановка противовеса

Режущий блок поставляются в комплекте с установленными на него противовесом с левой стороны и монтажной опорой двигателя с правой стороны. Чтобы поменять эти компоненты местами, выполните следующее:

Important: Если необходимо перевернуть режущий блок на одну сторону, следует подложить под него опору во избежание повреждения регулировочных болтов планки неподвижного ножа; см. раздел Поддержка режущего блока с помощью опоры.

  1. Отверните два болта, крепящих противовес с левой стороны режущего блока. Снимите противовес (Рисунок 8).

  2. Отверните 2 болта с шестигранным углублением, которые крепят монтажную опору двигателя с левой стороны режущего блока. Снимите монтажную опору двигателя (Рисунок 7).

  3. Нанесите консистентную смазку по внутреннему диаметру шлицевого соединения (Рисунок 7).

  4. С левой стороны режущего блока нанесите тонкий слой масла на уплотнительное кольцо и установите монтажную опору двигателя с помощью 2 болтов с шестигранным углублением, снятых ранее (Рисунок 7). Затяните болты с моментом от 16 до 20 Н∙м.

    g016515

    Рисунок 7

    1. Шлицевое соединение
    2. Монтажная опора двигателя
    3. Болты с шестигранным углублением

  5. С правой стороны режущего блока нанесите тонкий слой масла на уплотнительное кольцо и установите противовес с помощью двух болтов, снятых ранее (Рисунок 8). Затяните болты с моментом от 16 до 20 Н∙м.

    g016506

    Рисунок 8

    1. Противовес

Регулировка режущего блока

  1. Установите под режущий блок опору; см. Поддержка режущего блока с помощью опоры.

  2. Отрегулируйте отсекающую штангу.

  3. Отрегулируйте контакт неподвижного ножа с барабаном.

  4. Отрегулируйте высоту заднего валика.

  5. Отрегулируйте высоту скашивания.

Полные указания по выполнению этих регулировок см. в разделе Регулировка режущего блока.

Знакомство с изделием

Номер моделиМасса
0465230 кг
0465431 кг
0465632 кг

Навесное оборудование и приспособления

Для улучшения и расширения возможностей машины можно использовать ряд утвержденных компанией Toro вспомогательных приспособлений и навесного оборудования. Обратитесь в сервисный центр официального дилера или дистрибьютора или посетите сайт www.Toro.com, на котором приведен список всех утвержденных навесных орудий и вспомогательных приспособлений.

Для поддержания оптимальных рабочих характеристик машины и регулярного прохождения сертификации безопасности всегда приобретайте только оригинальные запасные части и приспособления компании Toro. Использование запасных частей и приспособлений, изготовленных другими производителями, может быть опасным и привести к аннулированию гарантии на изделие.

Эксплуатация

Подробные инструкции по эксплуатации см. в Руководстве оператора для тягового блока. Перед ежедневным использованием режущего блока необходимо выполнять регулировку неподвижного ножа; см. Регулировка контакта неподвижного ножа с барабаном. Проверьте качество среза, произведя скашивание пробной полосы, прежде чем эксплуатировать режущий блок, чтобы убедиться в правильности внешнего вида после скашивания.

Регулировка режущего блока

Регулировка отражателя скошенной травы

Отрегулируйте отражатель так, чтобы вся скошенная трава выбрасывалась из области барабана:

Note: Отражатель можно отрегулировать для компенсации изменения состояния травяного покрова. Если травяной покров очень сухой, путем регулировки уменьшите расстояние между отражателем и барабаном. И наоборот, отведите отражатель дальше от барабана, когда травяной покров влажный. Для обеспечения оптимальных характеристик отражатель должен быть параллелен барабану. Выполняйте его регулировку каждый раз при заточке барабана.

  1. Ослабьте болты крепления верхней планки (Рисунок 9) к режущему блоку.

    g014643

    Рисунок 9

    1. Отражатель скошенной травы

  2. Вставьте толщиномер на 1,5 мм между верхней поверхностью барабана и планкой и затяните болты.

    Important: Убедитесь, что отражатель и барабан находятся на равном расстоянии друг от друга по всей длине барабана.

    Note: При необходимости отрегулируйте зазор в зависимости от состояния травяного покрова.

Регулировка контакта неподвижного ножа с барабаном

Ежедневная регулировка неподвижного ножа

Перед скашиванием (ежедневно или по мере необходимости проверяйте наличие надлежащего контакта неподвижного ножа с барабаном. Проверку следует выполнять даже в том случае, если качество скашивания приемлемое.

  1. Опустите режущие блоки на землю, выключите двигатель и извлеките ключ из замка зажигания.

  2. Медленно вращайте барабан в обратном направлении, прислушиваясь к звуку соприкосновения барабана и неподвижного ножа.

    • Если явные признаки контакта отсутствуют, выполните следующее:

      1. поворачивайте регулировочные болты планки неподвижного ножа по часовой стрелке (Рисунок 10) по одному щелчку за раз до тех пор, пока не почувствуете или не услышите легкий контакт.

        Note: Регулировочные винты планки неподвижного ножа имеют фиксированные положения, каждое из которых соответствует перемещению неподвижного ножа на 0,018 мм.

        g513640

        Рисунок 10

        1. Регулировочный винт неподвижного ножа(2)

      2. Чтобы проверить качество среза, вставьте длинную полоску специальной бумаги для проверки качества среза между барабаном и неподвижным ножом перпендикулярно неподвижному ножу (Рисунок 11), затем медленно вращайте барабан вперед; при этом бумага должна разрезаться; в ином случае повторяйте пункты 1 и 2 до тех пор, пока бумага не начнет разрезаться.

    • При явно выраженном излишнем контакте (сопротивлении) барабана произведите заточку обратным вращением, шлифовку передней части неподвижного ножа или заточку режущего блока, чтобы получить острые кромки для точного резания (см. Руководство Toro по заточке барабанных и ротационных газонокосилок, форма № 09168SL).

    Important: Легкий контакт всегда более предпочтителен. Если легкий контакт не поддерживается, кромки неподвижного ножа и барабана самозатачиваются недостаточно и затупляются после короткого периода эксплуатации. В случае избыточного контакта происходит более быстрый и неравномерный износ неподвижного ножа и барабана, что может ухудшить качество скашивания.

    Note: Так как ножи барабана во время работы прижимаются к неподвижному ножу, возникает небольшой задир на поверхности передней режущей кромки по всей длине неподвижного ножа. Для повышения качества скашивания рекомендуется время от временем удалять задир на передней кромке напильником.После продолжительной работы на обоих концах неподвижного ножа образуется гребень. Чтобы обеспечить бесперебойную работу машины, сточите или спилите напильником эти зазубрины с режущей кромки неподвижного ножа.

Регулировка контакта барабана с неподвижным ножом

Выполняйте эту процедуру во время первоначальной настройки режущего блока, после шлифовки, заточки обратным вращением или разборки барабана. Данную процедуру не требуется выполнять ежедневно.

  1. Установите режущий блок на ровной поверхности.

  2. Наклоните режущий блок, чтобы получить доступ к неподвижному ножу и барабану.

    Note: Следите, чтобы гайки с обратной стороны регулировочных болтов планки неподвижного ножа не упирались в рабочую поверхность (Рисунок 16).

  3. Поверните барабан таким образом, чтобы один из ножей пересекал кромку неподвижного ножа между головками первого и второго болтов неподвижного ножа с правой стороны режущего блока.

  4. Нанесите метку на этом ноже в месте его пересечения с кромкой неподвижного ножа.

    Note: Это облегчит последующие регулировки.

  5. Вставьте регулировочную прокладку толщиной 0,05 мм (№ по каталогу Toro 140-5531) между ножом и кромкой неподвижного ножа в точке, отмеченной при выполнении пункта 4.

  6. Поворачивайте правый регулировочный болт планки неподвижного ножа (Рисунок 10), пока не почувствуете легкое давление на регулировочной прокладке при перемещении ее из стороны в сторону. Удалите регулировочную прокладку.

  7. С левой стороны режущего блока медленно поверните барабан так, чтобы ближайший нож пересекал кромку неподвижного ножа между головками первого и второго болтов.

  8. Повторите действия, описанные в пунктах с 4 по 6, для левой стороны режущего блока и левого регулировочного болта планки неподвижного ножа.

  9. Повторяйте действия, описанные в пунктах 5 и 6, до возникновения легкого усилия в точках контакта с правой и левой стороны режущего блока.

  10. Для получения легкого контакта между барабаном и неподвижным ножом поверните каждый регулировочный болт планки неподвижного ножа по часовой стрелке на 3 щелчка.

    Note: Каждый щелчок при повороте регулировочного болта планки неподвижного ножа сдвигает неподвижный нож на 0,018 мм. Не допускайте чрезмерной затяжки регулировочных болтов.При повороте регулировочного болта по часовой стрелке кромка неподвижного ножа перемещается ближе к барабану. При повороте регулировочного болта против часовой стрелки кромка неподвижного ножа перемещается дальше от барабана.

  11. Вставьте длинную полоску специальной бумаги для проверки качества среза (№ 125-5610 по каталогу Toro) между барабаном и неподвижным ножом перпендикулярно неподвижному ножу (Рисунок 11), затем медленно вращайте барабан вперед; при этом нож должен разрезать бумагу; в ином случае поверните каждый регулировочный винт неподвижного ножа по часовой стрелке на один щелчок и повторяйте действия, описанные в этом пункте, до тех пор, пока нож не будет разрезать бумагу.

    g000487

    Рисунок 11

Note: При явно выраженном излишнем контакте (сопротивлении) барабана произведите заточку обратным вращением, шлифовку передней части неподвижного ножа или заточку режущего блока, чтобы получить острые кромки для точного резания (см. Руководство Toro по заточке барабанных и ротационных и газонокосилок, форма № 09168SL).

Регулировка высоты заднего валика

  1. Отрегулируйте кронштейны заднего валика на необходимый диапазон высоты скашивания путем установки необходимого количества проставок под монтажный фланец боковой пластины (Рисунок 12) в соответствии с Таблицы выбора высоты скашивания и неподвижного ножа.

    g014405

    Рисунок 12

    1. Монтажный фланец боковой пластины
    2. Проставка
    3. Кронштейн валика

  2. Поднимите заднюю часть режущего блока и установите подставку под неподвижный нож.

  3. Отверните 2 гайки, которые крепят каждый кронштейн валика и проставку (проставки) к монтажным фланцам боковой пластины.

  4. Опустите кронштейн валикаи болты из монтажных фланцев боковой пластины и проставок.

  5. Поместите проставки на болты кронштейнов валика.

  6. Прикрепите кронштейн валика и проставки к нижней стороне монтажных фланцев с помощью гаек, открученных ранее.

    Note: Поместите неиспользованные проставки сверху на монтажные фланцы боковой пластины для дольнейшего использования.

Note: Положение заднего валика относительно барабана регулируется допусками на механическую обработку собранных компонентов; параллельное выравнивание при этом не требуется.

Регулировка высоты скашивания

Установите требуемую высоту скашивания при помощи измерительной планки и убедитесь, что ваш режущий блок оборудован неподвижным ножом, оптимально подходящим для выбранной вами высоты скашивания; см. раздел Таблицы выбора высоты скашивания и неподвижного ножа.

Регулировка высоты скашивания при помощи мерной планки

Прежде чем отрегулировать высоту скашивания, установите измерительную планку следующим образом:

  1. Ослабьте гайку измерительной планки и установите регулировочный болт на требуемую высоту скашивания (Рисунок 13).

    Note: Расстояние между нижней частью головки болта и лицевой поверхностью планки равно высоте скашивания.

    g000489

    Рисунок 13

    1. Измерительная планка
    2. Болт регулировки высоты
    3. Гайка

  2. Затяните гайку.

Регулировка высоты скашивания

  1. Ослабьте контргайки, которые крепят рычаги регулировки высоты скашивания к боковым пластинам режущего блока (Рисунок 14).

    g526187

    Рисунок 14

    1. Рычаг регулировки высоты скашивания
    2. Контргайка
    3. Регулировочный болт

  2. Зацепите головку болта измерительной планки регулировки высоты скашивания за правую сторону режущей кромки неподвижного ножа и приложите задний конец планки к задней части валика (Рисунок 15).

    g004003

    Рисунок 15

    1. Измерительная планка

  3. Поворачивайте регулировочный болт до тех пор, пока валик не коснется переднего конца измерительной планки.

  4. Повторите действия, описанные в пунктах 2 и 3, на левой стороне.

  5. Регулируйте оба конца валика до тех пор, пока весь валик не станет параллелен неподвижному ножу.

    Important: При правильной регулировке задний и передний валики касаются измерительной планки, а болт прижимается к неподвижному ножу. Это обеспечивает одинаковую высоту скашивания с обеих сторон неподвижного ножа.

  6. Затяните гайки с усилием, достаточным для фиксации выполненной регулировки и устранения люфта в шайбе.

  7. Убедитесь в правильности настройки высоты скашивания; если необходимо, повторите эту процедуру.

Таблицы выбора высоты скашивания и неподвижного ножа

Таблица выбора высоты скашивания
Высота скашивания (мм)Высота скашивания (дюйм)Кол-во задних проставокУниверсальная механическая щетка
1,50,0600Да
3,20,1250Да
4,80,1880Да
6,40,2500Да
6,40,2501Да
9,50,3750Да
9,50,3751Да
12,70,5001Нет
12,70,5002*Да**
15,90.6252*Нет
15,90.6253*Да**
19,10,7503*Нет
19,10,7504*Да**
22,20,8754*Нет
25,41,0004*Нет
* в случае 2-х или более задних проставок требуется использование комплекта для большой высоты скашивания (№ по каталогу 120-9600).** в случае 2-х или более задних проставок для универсальной механической щетки требуется использование комплекта для большой высоты скашивания (№ по каталогу 133-9110).

Следующая таблица позволяет определить, какой из неподвижных ножей наиболее подходит для требуемой высоты скашивания.

Таблица выбора неподвижного ножа / высоты скашивания
Неподвижный нож№ по каталогуВысота скашиванияВерхний угол заточки
EdgeMax Micro-cut (стандартный для 04652, 04654, 04656)115-1880От 1,5 до 4,7 мм3°
Micro-cut (опциональный)93-4262От 1,5 до 4,7 мм3°
Micro-cut удлиненный (дополнительно)108-4303От 1,5 до 4,7 мм7°
EdgeMax Micro-cut укороченный (дополнительный)139-4320От 1,5 до 4,7 мм3°
EdgeMax Tournament (дополнительно)115-1881От 3,1 до 12,7 мм3°
Tournament (опциональный)93-4263От 3,1 до 12,7 мм3°
Tournament широкий (дополнительно)108-4302От 3,1 до 12,7 мм7°
EdgeMax Tournament укороченный (дополнительный)139-4321От 3,1 до 12,7 мм3°
Low-cut (опциональный)93-4264От 4,7 до 25,4 мм3°
High-cut (по заказу)94-6392От 7,9 до 25,4 мм3°
EdgeMax Fairway (по заказу)137-6092От 9,5 до 25,4 мм10°
Fairway (по заказу)137-6097От 9,5 до 25,4 мм10°

Note: Используйте удлиненный или короткий неподвижные ножи для менее или более интенсивного скашивания.

Техническое обслуживание

Note: Определите левую и правую стороны машины (при взгляде со стороны места оператора).

Поддержка режущего блока с помощью опоры

Если режущий блок необходимо наклонить для получения доступа к неподвижному ножу или барабану, обоприте заднюю часть режущего блока на опору, чтобы гайки с обратной стороны регулировочных болтов планки неподвижного ножа не упирались в рабочую поверхность (Рисунок 16).

g016511

Рисунок 16

  1. Гайка регулировочного винта неподвижного ножа (2 шт.)

Технические характеристики неподвижных ножей

Обслуживание неподвижного ножа

Во избежание повреждения барабана, планки и неподвижного ножа обслуживать планку и неподвижный нож должен только прошедший надлежащее обучение механик. Лучше всего обслуживать режущий блок у официального дистрибьютора Toro. Полные инструкции, сведения по специальным инструментам и графики техобслуживания неподвижного ножа см. в Руководстве по техническому обслуживанию режущего блока. При необходимости демонтировать или собрать планку неподвижного ножа самостоятельно, следуйте инструкциям, приведенным ниже вместе с техническими характеристиками для обслуживания неподвижного ножа.

Important: Обязательно соблюдайте процедуры техобслуживания неподвижного ножа, подробно изложенные в Руководстве по техническому обслуживанию. Несоблюдение правил установки и заточки неподвижного ножа может привести к повреждению барабана, планки или неподвижного ножа.

Демонтаж неподвижного ножа/Неподвижный нож в сборе

  1. Поверните регулировочный болт планки неподвижного ножа против часовой стрелки, чтобы отвести неподвижный нож от барабана (Рисунок 17).

    g016429

    Рисунок 17

    1. Регулировочный болт неподвижного ножа
    2. Гайка натяжения пружины
    3. Неподвижный нож
    4. Шайба

  2. Отвинчивайте гайку натяжения пружины до тех пор, пока шайба больше не будет нажимать на планку неподвижного ножа (Рисунок 17).

  3. С каждой стороны машины ослабьте контргайку, крепящую болт планки неподвижного ножа (Рисунок 18).

    g014409

    Рисунок 18

    1. Болт планки неподвижного ножа
    2. Контргайка

  4. Выверните все болты планки неподвижного ножа, потяните планку вниз и отсоедините от режущего блока (Рисунок 18).

    Не забудьте снять две нейлоновые и одну стальную шайбы с каждой стороны планки неподвижного ножа (Рисунок 19).

    g020056

    Рисунок 19

    1. Болт планки неподвижного ножа
    2. Стальная шайба
    3. Гайка
    4. Нейлоновая шайба

  5. Снимите неподвижный нож с планки неподвижного ножа, открутив все винты, которые удерживают его на месте. Используйте торцевой ключ с инструментом для винтов неподвижного ножа (номер детали TOR510880).

    Note: Вы можете использовать механический или пневматический гаечный ключ для откручивания винтов неподвижного ножа.

    Note: Удалите в отходы неподвижный нож и винты.

Установка новго неподвижного ножа.

  1. Выберите новый неподвижный нож согласно Таблицы выбора высоты скашивания и неподвижного ножа.

  2. Удалите ржавчину, окалину и коррозию с поверхности планки неподвижного ножа и нанесите тонкий слой масла на его поверхность.

    Important: Не удаляйте литьевой материал с планки неподвижного ножа. Планка неподвижного ножа преднамеренно вогнута посередине; не выравнивайте ее.

  3. Очистите резьбы в планке неподвижного ножа.

  4. Нанесите противозадирный состав на новые винты неподвижного ножа и установите неподвижный нож на планку неподвижного ножа.

    Important: Используйте только новые винты неподвижного ножа.

    Note: Количество винтов варьируется в зависимости от планки неподвижного ножа.

    g557599

    Рисунок 20

    Показана планка неподвижного ножа с 13 винтами

    1. Неподвижный нож
    2. Неподвижный нож
    3. Винт

  5. Затяните 2 наружных винта с моментом 1 Н∙м.

  6. Затяните винты с моментом 25,9 +/- 1,4 Н∙м, начиная от середины неподвижного ножа.

    Important: Не затягивайте винты неподвижного ножа, используя механический или пневматический ударный гаечный ключ.

    g255046

    Рисунок 21

    1. Инструмент для винтов неподвижного ножа (номер детали TOR510880)
    2. Сначала установите эти винты и затяните с моментом 1 Н∙м.
    3. Затяните с моментом 25,9 +/- 1,4 Н∙м.

  7. Заточите новый неподвижный нож; см Характеристики заточки неподвижных ножей.

Характеристики заточки неподвижных ножей

g032182

Рисунок 22

  1. Задний угол
  2. Верхняя поверхность
  3. Удалить задиры
  4. Передняя поверхность
  5. Передний угол
Задний (верхний) угол неподвижного ножаСм. Таблицы выбора высоты скашивания и неподвижного ножа.
Диапазон передних угловОт 13° до 17°.
Передний угол неподвижного ножа Fairway10°

Проверка верхнего угла заточки

Угол заточки неподвижных ножей очень важен.

С помощью индикатора угла (№ детали 131-6828 по каталогу Toro) и крепления для индикатора угла (номер детали 131-6829 по каталогу Toro) проверьте угол, который обеспечивает устройство для заточки, и при несовпадении скорректируйте его.

  1. Установите индикатор угла на нижней стороне неподвижного ножа, как показано на Рисунок 23.

    g034113

    Рисунок 23

    1. Неподвижный нож (вертикальный)
    2. Индикатор угла

  2. Нажмите кнопку Alt Zero (Нулевая высота) на индикаторе угла.

  3. Установите крепление индикатора угла на кромке неподвижного ножа так, чтобы кромка магнита совпала с кромкой неподвижного ножа (Рисунок 24).

    Note: При выполнении действий, описанных в данном пункте, цифровой дисплей должен быть виден с той же стороны, что и при выполнении действий, описанных в пункте 1.

    g034114

    Рисунок 24

    1. Крепление индикатора угла
    2. Кромка магнита совпадает с кромкой неподвижного ножа.
    3. Неподвижный нож
    4. Индикатор угла

  4. Установите индикатор угла на крепление, как показано на Рисунок 24.

    Note: Угол, получаемый с помощью устройства для заточки, не должен отличаться более чем на 2 градуса от рекомендованного верхнего угла заточки.

Установка планки неподвижного ножа / неподвижного ножа в сборе

  1. Установите планку неподвижного ножа / неподвижный нож в сборе, расположив монтажные проушины между шайбами и регулировочным винтом планки неподвижного ножа (Рисунок 17).

    Important: Выровните регуляторы DPA по центрам проушин планки неподвижного ножа, как показано на Рисунок 25.Если регуляторы DPA установлены напротив проушин планки неподвижного ножа, это может отрицательно повлиять на контакт неподвижного ножа с барабаном.

    g512172

    Рисунок 25

    1. Проушины планки неподвижного ножа
    2. Регулятор DPA

  2. Прикрепите планку неподвижного ножа к боковым пластинам с помощью болтов планки неподвижного ножа (гаек на болтах) и 3 шайб (всего 6 шт.).

  3. С каждой стороны установите нейлоновую шайбу на выступ боковой пластины. На нейлоновые шайбы установите стальные шайбы (Рисунок 19).

  4. Затяните болты планки неподвижного ножа с моментом от 27 до 36 Н∙м.

  5. Затяните контргайки до такой степени, чтобы устранить торцевой люфт в стальных шайбах, но чтобы их можно было провернуть вручную. Шайбы внутри могут иметь зазор.

    Important: Во избежание деформации боковых пластин не затягивайте контргайки слишком сильно.

  6. Затяните гайку натяжения пружины, чтобы пружина полностью сжалась, затем отверните ее на 1/2 оборота (Рисунок 26).

    g016470

    Рисунок 26

    1. Гайка натяжения пружины
    2. Пружина

  7. Отрегулируйте контакт барабана с неподвижным ножом; см. Регулировка контакта барабана с неподвижным ножом.

Технические данные барабана

Подготовка барабана к заточке

  1. Перед заточкой убедитесь, что все компоненты режущего блока находятся в исправном состоянии, и устраните любые нарушения.

  2. Следуйте указаниям изготовителя заточного станка, чтобы заточить режущий барабан в соответствии со следующими характеристиками.

    Характеристики заточки барабанов
    Диаметр нового барабана128,5 мм
    Эксплуатационный предел для диаметра барабана114,3 мм
    Задний угол ножа30° ± 5°
    Диапазон ширины витка ножаОт 0,8 до 1,2 мм
    Предельный ресурс конусности по диаметру барабана0,25 мм

Затыловочное шлифование барабана

Ширина витка нового барабана составляет от 0,8 до 1,2 мм, он заточен затыловочным шлифованием под 30 градусов.

Если ширина витка превышает 3 мм, выполните следующее:

  1. Выполните 30-градусное затыловочное шлифование всех ножей барабана так, чтобы ширина витка составляла 0,8 мм (Рисунок 27).

    g278332

    Рисунок 27

    1. 30°
    2. 0,8 мм

  2. Выполните шлифование методом вращения барабана, чтобы биение барабана было меньше 0,025 мм.

    Note: При этом ширина витка немного увеличится.

  3. Отрегулируйте режущий блок; см. Руководство оператора для режущего блока.

Note: Чтобы после заточки барабана и/или неподвижного ножа их кромки оставались острыми как можно дольше, проверьте контакт барабана с неподвижным ножом еще раз после скашивания 2 гринов, так как при скашивании удаляются все заусенцы. Заусенцы могут привести к нарушению зазора между барабаном и неподвижным ножом, что приведет к ускоренному износу.

Заточка режущего блока обратным вращением

Опасно

Прикосновение к барабану или другим движущимся частям может привести к травме.

Следите, чтобы пальцы, руки и одежда находились на безопасном расстоянии от барабанов или других движущихся частей.

  • Держитесь на безопасном расстоянии от барабана при заточке обратным вращением.

  • Никогда не используйте малярную кисть с короткой ручкой при заточке обратным вращением. Щетки с длинными ручками можно заказать у вашего официального дистрибьютора компании Toro.

  1. Установите машину на чистой ровной поверхности, опустите режущие блоки, выключите двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

  2. Снимите электродвигатели барабана с режущих блоков. Отсоедините и снимите режущие блоки с подъемных рычагов.

  3. Подсоедините к режущему блоку устройство для обратного вращения барабана, вставив ручку с концом квадратного сечения ⅜ дюйма (9,5 мм) в шлицевое соединение на конце режущего блока.

    Note: Дополнительные указания и описания процедур заточки обратным вращением приведены в Руководстве оператора и Руководстве Toro по заточке барабанных и ротационных газонокосилок, форма № 80-300PT.

    Note: Для получения лучшей режущей кромки обработайте напильником переднюю лицевую поверхность неподвижного ножа после заточки методом обратного вращения. Это позволит удалить все заусенцы или неровные края, которые могут образоваться на режущей кромке.

Обслуживание валика

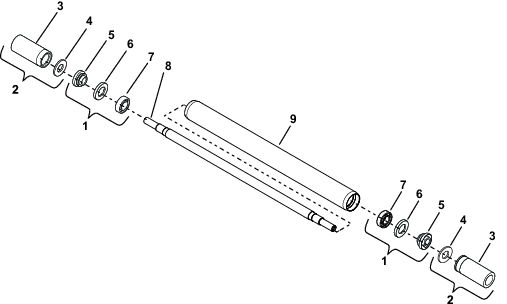

Для обслуживания валика предусмотрены ремонтный комплект валика (номер по каталогу 140-5552) и набор инструментов для ремонта валика (номер по каталогу 140-5553) (Рисунок 28). Ремонтный комплект валика включает в себя все подшипники, гайки подшипника, внутренние и внешние уплотнения для ремонта валика. Набор инструментов для ремонта валика включает в себя все инструменты и инструкции, необходимые для ремонта валика с помощью ремонтного комплекта. См. каталог запасных частей для вашей машины или свяжитесь с официальным дистрибьютором компании Toro для получения помощи.

g558800

Рисунок 28

  1. Ремонтный комплект валика (номер по каталогу 140-5552)
  2. Набор инструментов для ремонта валика (номер по каталогу 140-5553)
  3. Инструмент для подшипника / наружного уплотнения
  4. Установочная шайба
  5. Контргайка (с прикреплённым V-образное кольцо) 2 шт.
  6. Внешнее уплотнение, 2 шт.
  7. Подшипник, 2 шт.
  8. Ось валика
  9. Трубка валика
