EdgeSeries™ DPA-klippenhet med 8, 11 eller 14 knivar

Greensmaster®-traktorenhet i serierna 3150 och 3250-D

Model No. 04652-Serial No. 408000000 and Up

Model No. 04654-Serial No. 408000000 and Up

Model No. 04656-Serial No. 408000000 and Up

Introduktion

Den här klippenheten är konstruerad för att klippa gräs på greener och små fairways på golfbanor. Det kan medföra fara för dig och kringstående om maskinen används i andra syften än vad som avsetts.

Läs den här informationen noga så att du lär dig att använda och underhålla produkten på rätt sätt och för att undvika person- och produktskador. Du är ansvarig för att produkten används på ett korrekt och säkert sätt.

Besök www.Toro.com om du behöver utbildningsmaterial för säkerhet och drift, information om tillbehör, hjälp med att hitta en återförsäljare eller om du vill registrera din produkt.

Kontakta en auktoriserad återförsäljare eller Toros kundservice och ha produktens modell- och artikelnummer till hands om du har behov av service, Toro-originaldelar eller ytterligare information. Figur 1 visar var på produkten modell- och serienumren sitter. Skriv numren i det tomma utrymmet.

Important: Skanna rutkoden på serienummerplåten (i förekommande fall) med en mobil enhet för att få tillgång till information om garanti, reservdelar och annat.

g279643

Figur 1

  1. Här finns modell- och serienumren

I den här bruksanvisningen anges potentiella risker och alla säkerhetsmeddelanden har markerats med en varningssymbol (Figur 2), som anger fara som kan leda till allvarliga personskador eller dödsfall om föreskrifterna inte följs.

g000502

Figur 2

Varningssymbol

Två ord används också i den här bruks­anvisningen för att markera information. Viktigt anger speciell teknisk information och Observera anger allmän information som bör ges särskild uppmärksamhet.

Denna produkt uppfyller alla relevanta europeiska direktiv. Mer information finns i försäkran om inbyggnad i slutet av det här dokumentet.

Säkerhet

Allmän säkerhet

Maskinen kan slita av händer och fötter. Följ alltid alla säkerhetsanvisningar för att undvika allvarliga personskador.

  • Läs och förstå innehållet i den här bruksanvisningen innan du startar motorn.

  • Var fullt koncentrerad på maskinen när du använder den. Delta inte i aktiviteter som kan distrahera dig, eftersom personskador eller skador på egendom då kan uppstå.

  • Håll händer och fötter på avstånd från maskinens rörliga delar.

  • Kör endast maskinen om skydd och andra säkerhetsanordningar sitter på plats och fungerar.

  • Håll avstånd till utkastaröppningen.

  • Håll kringstående och barn borta från arbetsområdet. Låt aldrig barn använda maskinen.

  • Innan du kliver ur förarsätet ska du göra följande:

    • Ställ maskinen på ett plant underlag.

    • Sänk klippenheten/klippenheterna.

    • Koppla bort drivenheterna.

    • Koppla in parkeringsbromsen (i förekommande fall).

    • Stäng av motorn och ta ut nyckeln (i förekommande fall).

    • Vänta tills alla rörliga delar har stannat.

Felaktigt bruk eller underhåll av maskinen kan leda till personskador. För att minska risken för skador ska du alltid följa säkerhetsanvisningarna och uppmärksamma varningssymbolen Graphic. Symbolen betyder Var försiktig, Varning eller Fara – anvisning om personsäkerhet. Underlåtenhet att följa anvisningarna kan leda till personskador eller innebära livsfara.

Klippenhetssäkerhet

  • Klippenheten är endast en komplett maskin när den har monterats på en traktorenhet. Läs noggrant igenom traktorenhetens bruksanvisning för fullständiga anvisningar om säker användning av maskinen.

  • Stanna maskinen, ta ut nyckeln (i förekommande fall) och vänta tills alla rörliga delar har stannat innan du undersöker redskapet om du kör på ett föremål eller om maskinen vibrerar på ett onormalt sätt. Reparera alla skador innan du börjar köra maskinen igen.

  • Håll alla delar i gott bruksskick och samtliga beslag åtdragna. Byt ut alla slitna eller skadade dekaler.

  • Använd endast tillbehör, redskap och reservdelar som har godkänts av Toro.

Knivsäkerhet

En sliten eller skadad kniv kan gå sönder och en bit av kniven kan slungas ut mot dig eller någon kringstående, vilket kan leda till allvarliga personskador eller dödsfall.

  • Kontrollera om kniven är sliten eller skadad med jämna mellanrum.

  • Var försiktig när du kontrollerar knivarna. Linda in knivarna i något eller ta på dig handskar, och var försiktig när du servar knivarna. Knivarna får endast bytas ut eller slipas – de ska aldrig rätas ut eller svetsas.

  • Var försiktig när en kniv roteras på maskiner med flera knivar, eftersom den kan få även andra knivar att börja rotera.

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal137-9706

137-9706

  1. Avkapningsrisk för händer och fötter – stäng av motorn, ta ut nyckeln eller lossa tändstiftet, vänta tills alla rörliga delar har stannat och läs bruksanvisningen innan du utför underhåll.

Montering

Montera den främre rullen

Klippenheten levereras utan främre rulle. Införskaffa en rulle från en auktoriserad Toro-återförsäljare och montera den på klippenheten på följande sätt:

  1. Ta bort plogbulten och flänslåsmuttern som fäster en av klipphöjdsarmarna vid klippenhetens sidoplåt (Figur 3).

    g278288

    Figur 3

    1. Klipphöjdsarm
    2. Justerskruv
    3. Plogbult
    4. Flänslåsmutter
    5. Rullens monteringsskruv

  2. Lossa rullens monteringsskruvar på klipphöjdsarmarna (Figur 3).

  3. Skjut in rullaxeln i klipphöjdsarmen på andra sidan av klippenheten (Figur 3).

  4. Skjut på klipphöjdsarmen på rullaxeln (Figur 3).

  5. Fäst rullen löst på klippenheten med klipphöjdsarmen och de fästelement som togs bort tidigare (Figur 3).

  6. Centrera rullen mellan klipphöjdsarmarna.

  7. Dra åt rullens monteringsskruvar (Figur 3).

  8. Ställ in önskad klipphöjd och dra åt klipphöjdsarmens fästelement.

Montera kultapparna

Montera en kultapp i båda ändarna av den främre rullen (Figur 4).

g279642

Figur 4

  1. Kultapp

Montera ringlänken, den böjda länken eller kedjelänken

Vid montering av klippenheter på en traktorenhet med ett serienummer som är lägre 240000001 anskaffar du en korrekt lyftlänk och monterar den på följande sätt:

Note: De två skruvarna som används för att montera lyftlänken levereras monterade på klippenheten.

  • För traktorenheterna Greensmaster 3120 och 3150 monterar du ringlänken som medföljer traktorenheten.

    Montera ringlänken (artikelnr 105-5740) ovanpå klippenheten med två skruvar. Dra åt skruvarna till 34–40 Nm (Figur 5).

    g020064

    Figur 5

    1. Ringlänk (artikelnr 105-5740)

  • För traktorenhet Greensmaster 3250-D monterar du den böjda länken (artikelnr 110-2397) som medföljer traktorenheten.

    Montera den böjda länken (Figur 6) ovanpå klippenheten med två skruvar. Dra åt skruvarna till 34–40 Nm.

    Important: Rikta böjen på lyftkroken mot klippenhetens främre del.

    g020065

    Figur 6

    1. Böjd länk (artikelnr 110-2397)

Omplacera motvikterna

Samtliga klippenheter levereras med motvikten monterad på vänster sida och motorfästet på höger sida av klippenheten. Gör så här för att ändra klippenheten till andra lägen:

Important: Om du behöver tippa klippenheten på sidan ser du till att stötta upp den för att undvika skador på underknivsstångens justerskruvar. Se Stötta upp klippenheten

  1. Ta bort de två bultar som fäster motvikten på klippenhetens vänstra sida. Ta bort motvikten (Figur 8).

  2. Ta bort de två insexskruvarna som håller fast motorfästet på klippenhetens vänstra sida. Ta bort motorfästet (Figur 7).

  3. Smörj insidan av drivskivan (Figur 7).

  4. Stryk på ett tunt lager olja på O-ringen och montera motorfästet med de två insexskruvarna som togs bort tidigare på klippenhetens vänstra sida (Figur 7). Dra åt skruvarna till 16–20 Nm.

    g016515

    Figur 7

    1. Drivskiva
    2. Motorfäste
    3. Insexskruvar

  5. Stryk på ett tunt lager olja på O-ringen och montera motvikten med de skruvar som togs bort tidigare på klippenhetens högra sida (Figur 8). Dra åt skruvarna till 16–20 Nm.

    g016506

    Figur 8

    1. Motvikt

Justera klippenheten

  1. Stötta upp klippenheten, se Stötta upp klippenheten.

  2. Justera klippstången.

  3. Justera underknivens kontakt med cylindern.

  4. Justera den bakre rullens höjd.

  5. Justera klipphöjden.

Se Justera klippenheten för fullständiga anvisningar om hur du utför dessa justeringar.

Produktöversikt

ModellnummerVikt
0465230 kg
0465431 kg
0465632 kg

Redskap/tillbehör

Det finns ett urval av godkända Toro-redskap och -tillbehör som du kan använda för att förbättra och utöka maskinens kapacitet. Kontakta en auktoriserad serviceverkstad eller Toro-återförsäljare eller gå till www.Toro.com för att se en lista över alla godkända redskap och tillbehör.

Använd endast originalreservdelar och tillbehör från Toro för att garantera optimal prestanda och fortlöpande säkerhet för produkten. Det kan vara farligt att använda reservdelar och tillbehör från andra tillverkare och det kan göra produktgarantin ogiltig.

Körning

Mer information finns i traktorenhetens bruksanvisning. Justera understålet varje dag innan du använder klippenheten, se Justera understålets kontakt med cylindern. Provklipp ett område innan du använder klippenheten för att testa klippkvaliteten och säkerställa att slutresultatet är korrekt.

Justera klippenheten

Justera klippstången

Justera klippstången så att gräsklippet matas ut ordentligt från cylindern, på följande sätt:

Note: Stången kan justeras för att kompensera för förändringar i gräsförhållandena. När gräset är extremt torrt bör stången flyttas närmare cylindern. Vid våta gräsförhållanden ska stången däremot flyttas längre bort från cylindern. Stången ska vara parallell med cylindern för att säkerställa optimal prestanda. Justera den när du slipar cylindern.

  1. Lossa de skruvar som håller fast den övre stången (Figur 9) på klippenheten.

    g014643

    Figur 9

    1. Klippstång

  2. För in ett bladmått på 1,5 mm mellan cylinderns översta del och stången och dra åt skruvarna.

    Important: Kontrollera att stången och cylindern sitter på ett jämnt avstånd från varandra över hela cylindern.

    Note: Justera avståndet efter gräsförhållandena.

Justera understålets kontakt med cylindern

Justera understålet dagligen

Säkerställ korrekt kontakt mellan understål och cylinder före klippning varje dag (eller så ofta som behövs). Utför den här proceduren även om klippkvaliteten är acceptabel.

  1. Sänk ned klippenheterna på ett hårt underlag, stäng av motorn och ta ut tändningsnyckeln.

  2. Rotera cylindern långsamt i motsatt riktning och lyssna efter kontakten mellan cylindern och underkniven.

    • Om ingen kontakt föreligger justerar du understålet enligt nedan:

      1. Vrid underknivsstångens justerskruvar medurs (Figur 10), ett klick i taget, tills du känner och hör att delarna precis vidrör varandra.

        Note: Underknivsstångens justerskruvar har klicklägen och varje klickläge motsvarar 0,018 mm förflyttning av understålet.

        g513640

        Figur 10

        1. Justerskruv för underknivsstång (2)

      2. För in en lång remsa av klipprestandapapper mellan cylindern och understålet i rät vinkel mot understålet (Figur 11). Rotera långsamt cylindern framåt. Den ska klippa papperet, annars upprepar du steg 1 och 2 tills den gör det.

    • Om kontakten/cylindern släpar för mycket slipar du om framsidan av understålet eller fräser klippenheten för att få de vassa eggar som krävs för finklippning (se Toros bruksanvisning för slipning av cylinder- och rotorklippare, formulär nr 09168SL).

    Important: En lätt kontakt är det bästa i alla lägen. Om lätt kontakt inte upprätthålls kommer understålets och cylinderns eggar inte att självslipas tillräckligt och de blir slöa efter en kort tids användning. Om delarna har för mycket kontakt kommer understålet och cylindern att slitas snabbare, vilket kan leda till ojämnt slitage och försämrad klippkvalitet.

    Note: Allteftersom cylinderbladen fortsätter att löpa längs understålet kan sliprester (”skägg”) uppstå framtill på skäreggens yta, längs med hela understålet. Dra en fil längs eggen då och då för att ta bort skägg och förbättra klippningen.När gräsklipparen har använts en längre tid uppstår till slut en räffla i bägge ändar av understålet. Dessa skåror måste rundas av eller filas jämna med understålets skäregg för att säkerställa jämn drift.

Justera understålet mot cylindern

Följ de här anvisningarna när du ställer in klippenheten för första gången och efter fräsning, slipning eller demontering av cylindern. Detta är inte en daglig justering.

  1. Placera klippenheten på en plan, jämn arbetsyta.

  2. Luta klippenheten så att understålet och cylindern exponeras.

    Note: Se till att muttrarna baktill på justerskruvarna på underknivsstången inte vilar mot arbetsytan (Figur 16).

  3. Rotera cylindern så att ett av knivbladen korsar understålets egg mellan understålets första och andra skruvhuvud på klippenhetens högra sida.

  4. Gör en markering på knivbladet där det korsar understålets egg.

    Note: Det förenklar efterföljande justeringar.

  5. För in ett mellanlägg på 0,05 mm (Toro-artikelnr 140-5531) mellan knivbladet och understålets egg vid markeringen som gjordes i steg 4.

  6. Vrid den högra underknivsstångens justerskruv (Figur 10) tills du känner ett lätt tryck i mellanlägget när du drar det från sida till sida. Ta bort mellanlägget.

  7. Rotera långsamt cylindern på klippenhetens vänstra sida så att det närmaste knivbladet korsar understålets egg mellan det första och andra skruvhuvudet.

  8. Upprepa steg 4 till 6 på klippenhetens vänstra sida och den vänstra underknivsstångens justerskruv.

  9. Upprepa steg 5 och 6 tills kontaktpunkterna på både vänster och höger sida av klippenheten precis vidrör varandra.

  10. För att uppnå en lätt kontakt mellan cylindern och understålet ska du vrida justerskruvarna på respektive underknivsstång tre klick medurs.

    Note: För varje klick på underknivstångens justerskruv flyttas understålet 0,018 mm. Dra inte åt justerskruvarna för hårt.Understålets egg förs närmare cylindern när understålets justerskruv vrids medurs. Understålets egg förs bort från cylindern när understålets justerskruv vrids moturs.

  11. För in en lång remsa av klipprestandapapper (Toro-artikelnr 125-5610) mellan cylindern och understålet, i rät vinkel mot understålet (Figur 11). Rotera cylindern långsamt framåt. Den ska klippa papperet, annars vrider du alla underknivsstångens justerskruvar medurs ett klick och upprepar detta steg tills den gör det.

    g000487

    Figur 11

Note: Om kontakten/cylindern släpar för mycket slipar du om framsidan av understålet eller fräser klippenheten för att få de vassa eggar som krävs för finklippning (se Toros bruksanvisning för slipning av cylinder- och rotorklippare, formulär nr 09168SL).

Justera den bakre rullens höjd

  1. Justera de bakre rullfästena till den önskade klipphöjden genom att placera det nödvändiga antalet distansbrickor nedanför sidoplåtens monteringsfläns (Figur 12) enligt Tabell över klipphöjd och val av underkniv.

    g014405

    Figur 12

    1. Sidoplåtens monteringsfläns
    2. Distansbricka
    3. Rullfäste

  2. Höj klippenhetens bakre del och placera en kloss under underkniven.

  3. Lossa de två muttrarna som fäster varje rullfäste och distansbricka/-brickor på varje sidoplåts monteringsfläns.

  4. Sänk rullfästet och skruvarna från sidoplåtens monteringsflänsar och distansbrickor.

  5. Placera distansbrickorna på skruvarna på rullfästena.

  6. Fäst rullfästet och distansbrickorna på undersidan av monteringsflänsarna med de muttrar som du tog bort tidigare.

    Note: Placera distansbrickor som inte används ovanpå sidoplåtens monteringsfläns för framtida bruk.

Note: Den bakre rullens position i förhållande till cylindern styrs av de sammansatta komponenternas maskintoleranser och parallelljustering är inte nödvändig.

Justera klipphöjden

Ställ in klipphöjden på önskad höjd med hjälp av en klipphöjdsmätare och se till att klippenheten är utrustad med en underkniv som är lämpligt för önskad klipphöjd. SeTabell över klipphöjd och val av underkniv.

Justera klipphöjdsmätaren

Innan du justerar klipphöjden ställer du in klipphöjdsmätaren på följande sätt:

  1. Lossa muttern på mätstången och ställ in justerskruven på önskad klipphöjd (Figur 13).

    Note: Avståndet mellan skruvhuvudets nedersta del och stångens ovansida är lika med klipphöjden.

    g000489

    Figur 13

    1. Mätstång
    2. Höjdjusterskruv
    3. Mutter

  2. Dra åt muttern.

Justera klipphöjden

  1. Lossa de låsmuttrar som håller fast klipphöjdsarmarna på klippenhetens sidoplåtar (Figur 14).

    g526187

    Figur 14

    1. Klipphöjdsarm
    2. Låsmutter
    3. Justerskruv

  2. Haka på klipphöjdsmätarens skruvhuvud på den högra sidan av understålets egg och låt stångens bakände vila mot rullens bakre ände (Figur 15).

    g004003

    Figur 15

    1. Mätstång

  3. Vrid justerskruven tills rullen kommer i kontakt med den främre delen av mätstången.

  4. Upprepa steg 2 och 3 för vänster sida.

  5. Justera rullens båda ändar tills hela rullen är parallell med understålet.

    Important: Vid korrekt inställning är de bakre och främre rullarna i kontakt med mätstången och skruven sitter tätt mot underkniven. På så sätt blir klipphöjden identisk i båda ändar av understålet.

  6. Dra åt muttrarna för att säkra justeringen så mycket att spelet från brickan avlägsnas.

  7. Kontrollera att klipphöjden är korrekt. Upprepa proceduren vid behov.

Tabell över klipphöjd och val av underkniv

Klipphöjdstabell
Klipphöjd (mm)Klipphöjd (mm)Antal bakre distansbrickorUniversaltrimmare
1,50,0600J
3,20,1250J
4,80,1880J
6,40,2500J
6,40,2501J
9,50,3750J
9,50,3751J
12,70,5001N
12,70,5002*J**
15,90,6252*N
15,90,6253*J**
19,10,7503*N
19,10,7504*J**
22,20,8754*N
25,41,0004*N
* Två eller fler bakre distansbrickor behöver även sats för hög klipphöjd (artikelnr 120-9600).** Två eller fler bakre distansbrickor för universaltrimmaren behöver även sats för hög klipphöjd (artikelnr 133-9110).

Använd följande tabell för att fastställa vilken underkniv som lämpar sig bäst för den önskade klipphöjden.

Tabell för val av underkniv/klipphöjd
UnderknivArtikelnrKlipphöjdÖvre fräsvinkel
EdgeMax finklippning (standard 04652, 04654, 04656)115-18801,5 till 4,7 mm3°
Finklippning (tillval)93-42621,5 till 4,7 mm3°
Förlängd finklippning (tillval)108-43031,5 till 4,7 mm7°
EdgeMax kort finklippning (tillval)139-43201,5 till 4,7 mm3°
EdgeMax Tournament (tillbehör)115-18813,1 till 12,7 mm3°
Tournament (tillval)93-42633,1 till 12,7 mm3°
Tournament, utökad (tillval)108-43023,1 till 12,7 mm7°
EdgeMax Tournament, kort (tillval)139-43213,1 till 12,7 mm3°
Låg klipphöjd (tillval)93-42644,7 till 25,4 mm3°
Hög klipphöjd (tillval)94-63927,9 till 25,4 mm3°
EdgeMax Fairway (tillval)137-60929,5 till 25,4 mm10°
Fairway (tillval)137-60979,5 till 25,4 mm10°

Note: Använd förlängda eller korta underknivar för mindre eller mer kraftfull klippning.

Underhåll

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Stötta upp klippenheten

Om du behöver tippa klippenheten för att komma åt understålet eller cylindern ska du stötta upp klippenhetens bakre del så att muttrarna på den bakre delen av underknivsstångens justerskruvar inte vilar mot arbetsytan (Figur 16).

g016511

Figur 16

  1. Underknivsstångens justerskruvsmutter (2)

Specifikationer för underkniv

Serva understålet

Låt endast en utbildad mekaniker serva underknivsstången och understålet för att förhindra skador på cylinder, underknivsstång och understål. Det bästa är att ta klippenheten till närmaste auktoriserade Toro-återförsäljare för service. I traktorenhetens servicehandbok finns fullständiga anvisningar, specialverktyg och tabeller för underknivsservice. Det finns anvisningar nedan om du själv skulle behöva ta bort eller sätta tillbaka underknivsstången, samt specifikationer för underknivsservice.

Important: Följ alltid underknivsprocedurerna som anges i servicehandboken när understålet servas. Om understålet monteras eller slipas på ett felaktigt sätt kan skador uppstå på cylindern, underknivsstången eller understålet.

Avlägsna underknivsstången/Underknivsmontering

  1. Vrid underknivsstångens justerskruv motsols, så att understålet förs bort från cylindern (Figur 17).

    g016429

    Figur 17

    1. Justerskruv för underknivsstång
    2. Fjäderspänningsmutter
    3. Underknivsstång
    4. Bricka

  2. För fjäderspänningsmuttern bakåt tills brickan inte längre är spänd mot underknivsstången (Figur 17).

  3. Lossa låsmuttern som fäster skruven till underknivsstången på vardera sidan av maskinen (Figur 18).

    g014409

    Figur 18

    1. Skruv till underknivsstång
    2. Låsmutter

  4. Ta bort alla underknivsstångens skruvar så att stången kan dras nedåt och avlägsnas från klippenheten (Figur 18).

    Ta hand om de två nylonbrickorna och stålbrickan på vardera ände av underknivsstången (Figur 19).

    g020056

    Figur 19

    1. Skruv till underknivsstång
    2. Stålbricka
    3. Mutter-
    4. Nylonbricka

  5. Ta bort underkniven från underknivsstången genom att ta bort alla skruvar som håller fast den. Använd en hylsnyckel med gängstål för underkniv (art.nr. TOR510880).

    Note: Du kan använda en mekanisk eller pneumatisk mutterdragare för att lossa på underknivens skruvar.

    Note: Kassera underkniven och skruvarna.

Montera den nya underkniven

  1. Välj en ny underkniv enligt Tabell över klipphöjd och val av underkniv.

  2. Ta bort rosten, beläggningen och korrosionen från underknivsstångens yta och applicera ett tunt lager olja på underknivsstångens yta.

    Important: Ta inte bort gjutmaterial från underknivsstången. Underknivsstången är konkav i mitten till sin utformning. Slipa inte.

  3. Rengör gängorna i underknivsstången.

  4. Applicera monteringssmörjmedel på de nya underknivsskruvarna och montera underkniven på underknivsstången.

    Important: Använd endast nya underknivsskruvar.

    Note: Antalet skruvar varierar beroende på underknivsstång.

    g557599

    Figur 20

    Underknivsstång med 13 skruvar visas

    1. Underknivsstång
    2. Understål
    3. Skruv

  5. Dra åt de två yttre skruvarna till 1 Nm.

  6. Utgå från underknivens mitt och dra åt skruvarna till ett moment på 25,9 +/- 1,4 Nm.

    Important: Dra inte åt underknivens skruvar med en mekanisk eller pneumatisk mutterdragare.

    g255046

    Figur 21

    1. Gängstål för underkniv (art.nr. TOR510880)
    2. Montera och dra åt dessa först till ett moment på 1 N·m.
    3. Dra åt till ett moment på 25,9 +/- 1,4 Nm.

  7. Slipa den nya underkniven. Se Specifikationer för att slipa understålet.

Specifikationer för att slipa understålet

g032182

Figur 22

  1. Ställvinkel
  2. Ovansida
  3. Ta bort skägg
  4. Framsida
  5. Framvinkel
(Övre) ställvinkel för underknivSe Tabell över klipphöjd och val av underkniv.
Framvinkelsområde13° till 17°
Främre vinkel för fairwayunderkniv10°

Kontrollera den övre fräsvinkeln

Vinkeln som du använder för att fräsa understålen är mycket viktig.

Använd vinkelindikatorn (Toro-artikelnr 131-6828) och vinkelindikatorfästet (Toro-artikelnr 131-6829) för att kontrollera vinkeln som slipmaskinen skapar. Åtgärda vid felaktigt resultat.

  1. Placera vinkelindikator på understålets undersida enligt Figur 23.

    g034113

    Figur 23

    1. Understål (vertikal)
    2. Vinkelindikator

  2. Tryck på knappen Alt Zero på vinkelindikatorn.

  3. Placera vinkelindikatorfästet på understålets egg så att magnetkanten passas in med understålets egg (Figur 24).

    Note: Den digitala displayen ska under detta steg vara synlig från samma sida som i steg 1.

    g034114

    Figur 24

    1. Vinkelindikatorfäste
    2. Magnetens kant inpassad med understålets egg
    3. Understål
    4. Vinkelindikator

  4. Placera vinkelindikatorn på fästet enligt Figur 24.

    Note: Detta är den vinkel som slipmaskinen skapar, och den ska ligga inom två grader från den rekommenderade övre fräsvinkeln.

Montera underknivsstången/underknivsmonteringen

  1. Montera underknivsstången/underknivsmonteringen genom att placera fästhandtagen mellan brickorna och underknivsstångens justerskruv (Figur 17).

    Important: Centrera DPA-justeringsanordningen i underknivsstångens handtag enligt Figur 25.Kontakten mellan underkniv och cylinder kan påverkas negativt om DPA-justeringsanordningen fästs mot underknivsstångens handtag.

    g512172

    Figur 25

    1. Underknivsstångens handtag
    2. DPA-justeringsanordning

  2. Fäst underknivsstången på vardera sidoplåt med tillhörande skruvar (muttrar på skruvar) och tre brickor (sex stycken totalt).

  3. Sätt en nylonbricka på var sida om sidoplåtens nav. Placera en stålbricka på utsidan av varje nylonbricka (Figur 19).

  4. Dra åt skruvarna för underknivsstången till ett moment på 27–36 Nm.

  5. Dra åt låsmuttrarna tills spelet försvinner från stålbrickorna, men du fortfarande kan vrida dem för hand. Det kan finnas ett mellanrum vid brickorna på insidan.

    Important: Dra inte åt låsmuttrarna för hårt, eftersom det får sidoplåtarna att böjas.

  6. Dra åt fjäderspänningsmuttern tills fjädern pressas ihop, och vrid sedan ut den ett halvt varv (Figur 26).

    g016470

    Figur 26

    1. Fjäderspänningsmutter
    2. Fjäder

  7. Justera understålet mot cylindern, se Justera understålet mot cylindern.

Cylinderspecifikationer

Förbereda cylindern för slipning

  1. Se till att klippenhetens alla komponenter är i gott skick, och åtgärda eventuella problem innan slipningen.

  2. Följ cylindervässartillverkarens instruktioner för att slipa klippcylindern enligt följande specifikationer.

    Specifikationer för att slipa cylindern
    Ny cylinderdiameter128,5 mm
    Servicegräns för cylinderdiametern114,3 mm
    Knivens ställvinkel30° ± 5°
    Knivens landbreddRäckvidd0,8 till 1,2 mm
    Servicegräns för cylinderdiameterns avsmalning0,25 mm

Slipa cylinderns avbackning

Den nya cylindern har en anliggningsyta på 0,8–1,2 mm och en ställvinkel på 30°.

Gör följande när anliggningsytan blir över 3 mm bred:

  1. Slipa en ställvinkel på 30° på alla cylinderknivar tills landbredden är 0,8 mm (Figur 27).

    g278332

    Figur 27

    1. 30°
    2. 0,8 mm

  2. Rundslipa cylindern för att uppnå en precisionsminskning för cylindern på < 0,025 mm.

    Note: Detta gör att landbredden ökar något.

  3. Justera klippenheten. Se bruksanvisningen till klippenheten.

Note: För att cylindereggen och understålet ska vara vassa längre ska du – efter att ha slipat cylindern och/eller understålet – kontrollera kontakten mellan cylindern och understålet igen när du har klippt två greener eftersom alla grader (”skägg”) tas bort. Metallspån kan leda till att ett felaktigt spel bildas mellan cylindern och understålet och därmed få dem att slitas ut snabbare.

Slipa klippenheten

Fara

Vidröring av cylindrar eller andra rörliga delar kan orsaka personskador.

Håll fingrar, händer och kläder på avstånd från cylindrarna och andra rörliga delar.

  • Håll dig på avstånd från cylindern under slipning.

  • En borste med kort skaft får aldrig användas vid slipning. Borstar med långt skaft finns tillgängliga hos din lokala auktoriserade Toro-återförsäljare.

  1. Ställ maskinen på en ren och plan yta, sänk ner klippenheterna, stäng av motorn, dra åt parkeringsbromsen och ta ut nyckeln ur tändningslåset.

  2. Ta bort cylindermotorerna från klippenheterna och koppla ur och ta bort klippenheterna från lyftarmarna.

  3. Anslut slipmaskinen till klippenheten genom att föra in en fyrkantsprofil på 9,5 mm i den räfflade kopplingen på klippenhetens ände.

    Note: Ytterligare anvisningar och procedurer för slipning finns i traktorenhetens bruksanvisning och i Toros bruksanvisning för slipning av cylinder- och rotorklippare, formulär nr 80-300PT.

    Note: Dra en fil över understålets framsida och cylindern när slipningen har avslutats så blir skäreggen bättre. Det avlägsnar eventuella grader (”skägg”) eller ojämna kanter som kan uppstå på skäreggen.

Serva rullen

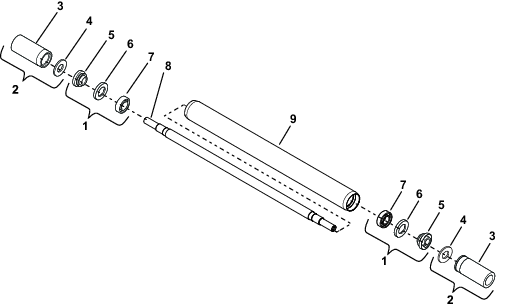

Ombyggnadssatsen till rulle (artikelnr 140-5552) och verktygssatsen för ombyggnad av rulle (artikelnr 140-5553) (Figur 28) finns tillgängliga för service av rullen. Ombyggnadssatsen till rullen innehåller alla lager, lagermuttrar samt inre och yttre tätningar som krävs för att bygga om en rulle. Verktygssatsen för ombyggnad av rulle omfattar alla verktyg och monteringsanvisningar som krävs för att bygga om en rulle med ombyggnadssatsen. Titta i reservdelskatalogen eller kontakta en auktoriserad Toro-återförsäljare om du behöver hjälp.

g558800

Figur 28

  1. Ombyggnadssats till rulle (artikelnr 140-5552)
  2. Verktygssats för ombyggnad av rulle (artikelnr 140-5553)
  3. Verktyg för lager/yttre tätning
  4. Monteringsbricka
  5. Låsmutter (med monterad V-ring), antal 2
  6. Yttre tätning, antal 2
  7. Lager, antal 2
  8. Rullaxel
  9. Valsrör
