Dao xoắn dòng EdgeSeries™ DPA 8-Lưỡi cắt, 11-Lưỡi cắt hoặc 14-Lưỡi cắt

Bộ Kéo Dòng Greensmaster® 3150 hoặc 3250-D

Model No. 04652-Serial No. 408000000 and Up

Model No. 04654-Serial No. 408000000 and Up

Model No. 04656-Serial No. 408000000 and Up

Giới thiệu

Loại dao xoắn này được thiết kế để cắt cỏ trên các sân cỏ và các đường fairway nhỏ trên sân gôn. Việc sử dụng sản phẩm này cho các mục đích khác với mục đích sử dụng ban đầu có thể gây nguy hiểm cho bạn và những người xung quanh.

Hãy đọc kỹ thông tin này để hiểu cách vận hành và bảo trì sản phẩm của bạn đúng cách cũng như để tránh gây chấn thương và hư hỏng sản phẩm. Bạn là người chịu trách nhiệm vận hành sản phẩm đúng cách và an toàn.

Hãy truy cập www.Toro.com để xem các tài liệu hướng dẫn về an toàn và vận hành sản phẩm, thông tin về phụ kiện, trợ giúp tìm đại lý hoặc đăng ký sản phẩm của bạn.

Bất cứ khi nào bạn cần dịch vụ, phụ tùng Toro chính hãng hoặc thông tin bổ sung, vui lòng chuẩn bị sẵn mẫu máy, số sê-ri của sản phẩm và liên hệ với Đại lý dịch vụ được ủy quyền hoặc Dịch vụ Khách hàng của Toro. Hình 1 xác định vị trí ghi thông tin về mẫu máy và số sê-ri trên sản phẩm. Hãy viết các số vào khoảng trống cho sẵn.

Important: Bạn có thể quét mã QR trên tấm biển số sê-ri (nếu được trang bị) để truy cập thông tin về bảo hành, phụ tùng và các sản phẩm khác bằng thiết bị di động của bạn.

g279643

Hình 1

  1. Vị trí của mẫu máy và số sê-ri

Hướng dẫn sử dụng này xác định các nguy cơ tiềm ẩn và có chứa các thông báo an toàn được xác định bằng ký hiệu cảnh báo an toàn (Hình 2), báo hiệu nguy cơ có thể gây thương tích nghiêm trọng hoặc gây tử vong nếu bạn không tuân theo các biện pháp phòng ngừa được khuyến cáo.

g000502

Hình 2

Ký hiệu cảnh báo an toàn

Hướng dẫn sử dụng này sử dụng 2 từ để nêu bật thông tin. Các chú ý quan trọng về thông tin cơ học đặc biệt và Lưu ý đều nhấn mạnh thông tin chung mà bạn cần đặc biệt lưu tâm.

Sản phẩm này tuân thủ tất cả các chỉ thị liên quan của Châu Âu. Để biết thông tin chi tiết, vui lòng xem Tuyên bố Thành lập (DOI) ở phía sau hướng dẫn sử dụng này.

An toàn

Thông tin tổng quát an toàn

Sản phẩm này có thể cắt cụt tay và chân. Vui lòng luôn tuân thủ tất cả các hướng dẫn an toàn để tránh gây thương tích cá nhân nghiêm trọng.

  • Đọc và hiểu nội dung của Hướng dẫn Vận hành này trước khi khởi động máy.

  • Bạn cần tập trung cao độ khi vận hành máy. Tránh bị phân tâm vào bất kỳ hoạt động nào khác; nếu không, bạn có thể gây chấn thương cho bản thân hoặc gây thiệt hại về tài sản.

  • Không để tay hoặc chân của bạn gần các bộ phận đang chuyển động của máy.

  • Không vận hành máy khi tất cả các bộ phận bảo vệ và các thiết bị bảo vệ an toàn khác không ở đúng vị trí và không hoạt động bình thường trên máy.

  • Tránh xa các lỗ xả.

  • Không để những người xung quanh và trẻ em lại gần khu vực vận hành. Tuyệt đối không để trẻ em vận hành máy.

  • Trước khi bạn rời khỏi vị trí của người vận hành, hãy thực hiện các bước sau:

    • Đỗ máy trên bề mặt bằng phẳng.

    • Hạ (các) dao xoắn.

    • Tắt các bộ phận truyền động.

    • Bật phanh đỗ (nếu được trang bị).

    • Tắt động cơ và rút chìa khóa (nếu được trang bị).

    • Chờ cho tất cả chuyển động dừng lại.

Việc sử dụng hoặc bảo trì máy không đúng cách có thể dẫn đến thương tích. Để giảm nguy cơ thương tích, hãy tuân thủ hướng dẫn an toàn này và luôn chú ý đến ký hiệu cảnh báo an toànGraphic, cụ thể là Thận trọng, Cảnh báo hoặc Nguy hiểm — hướng dẫn an toàn cá nhân. Việc không tuân thủ hướng dẫn này có thể dẫn đến thương tích cá nhân hoặc tử vong.

An toàn Dao Xoắn

  • Dao xoắn sẽ là một chiếc máy hoàn chỉnh chỉ khi được lắp trên bộ kéo. Đọc kỹ Hướng dẫn Vận hành của bộ kéo để biết được hướng dẫn đầy đủ về cách sử dụng máy an toàn.

  • Dừng máy, rút chìa khóa (nếu được trang bị) và chờ cho tất cả chuyển động dừng lại trước khi kiểm tra các bộ gá sau khi máy va chạm vào vật thể hoặc nếu có rung động bất thường trong máy. Thực hiện tất cả các sửa chữa cần thiết trước khi vận hành máy trở lại.

  • Giữ tất cả các bộ phận ở tình trạng hoạt động tốt và siết chặt tất cả các phần cứng. Hãy thay tất cả các nhãn mác bị mòn hoặc bị hỏng.

  • Chỉ sử dụng các phụ kiện, bộ gá và bộ phận thay thế đã được Toro phê duyệt.

An toàn Lưỡi cắt

Lưỡi cắt bị mòn hoặc bị hư hỏng có thể bị gãy và mảnh vụn của lưỡi cắt có thể văng về phía bạn hoặc những người xung quanh, dẫn đến thương tích cá nhân nghiêm trọng hoặc gây tử vong.

  • Kiểm tra lưỡi cắtlưỡi dao định kỳ xem có bị mòn hoặc hư hỏng không.

  • Cẩn thận khi kiểm tra các lưỡi cắtlưỡi dao. Bọc các lưỡi cắtlưỡi dao hoặc đeo găng tay, và thận trọng khi bảo dưỡng các lưỡi cắtlưỡi dao. Chỉ thay hoặc mài sắc các lưỡi cắt; tuyệt đối không nắn thẳng hoặc hàn lưỡi cắt.

  • Đối với các máy có nhiều lưỡi cắt, hãy cẩn thận khi xoay 1 lưỡi cắt vì động tác này có thể làm quay các lưỡi khác.

Đề can An toàn và Hướng dẫn

Graphic

Người vận hành có thể dễ dàng nhìn thấy các nhãn mác và hướng dẫn an toàn được đặt gần bất kỳ khu vực tiềm ẩn nguy hiểm nào. Hãy thay thế bất kỳ nhãn mác nào bị hỏng hoặc bị thiếu.
decal137-9706

137-9706

  1. Nguy cơ cắt tay hoặc cắt chân — tắt động cơ, rút chìa khóa hoặc ngắt kết nối bugi, chờ cho tất cả các bộ phận đang chuyển động dừng lại và đọc Hướng dẫn Vận hành trước khi tiến hành bảo trì.

Thiết lập

Lắp roller Phía trướcLắp Con lăn Phía trước

Dao xoắn được vận chuyển mà không có con lăn phía trước. Mua con lăn từ nhà phân phối Toro được ủy quyền của bạn và lắp vào dao xoắn như sau:

  1. Tháo bu lông gia công cổ vuông và êcu hãm mặt bích đang siết chặt một trong các tay đòn độ cao cắt vào tấm bên của dao xoắn (Hình 3).

    g278288

    Hình 3

    1. Tay đòn độ cao cắt
    2. Vít căn chỉnh
    3. Bu lông gia công cổ vuông
    4. Êcu hãm mặt bích
    5. Vít gắn con lăn

  2. Nới lỏng các vít gắn roller trong các tay đòn độ cao cắt (Hình 3).

  3. Trượt trục roller vào tay đòn độ cao cắt ở đầu đối diện của dao xoắn (Hình 3).

  4. Trượt tay đòn độ cao cắt lên trên trục roller (Hình 3).

  5. Cố định roller một cách lỏng lẻo vào dao xoắn bằng tay đòn độ cao cắt và các chốt hãm đã được tháo ra trước đó (Hình 3).

  6. Đặt roller vào tâm giữa các tay đòn độ cao cắt.

  7. Siết chặt các vít gắn roller (Hình 3).

  8. Căn chỉnh theo độ cao cắt mong muốn và siết chặt các chốt hãm gắn tay đòn độ cao cắt.

Lắp đặt các Vít Đầu tròn

Lắp vít đầu tròn vào mỗi đầu của con lăn phía trước (Hình 4).

g279642

Hình 4

  1. Vít đầu tròn

Lắp đặt Liên kết Vành, Liên kết Chuyển tiếp hoặc Liên kết Xích

Đối với các dao xoắn gắn trên bộ kéo có số sê-ri trước 240000001, hãy lấy và lắp liên kết nâng phù hợp như sau:

Note: 2 bu lông được sử dụng để gắn liên kết nâng được vận chuyển và lắp trên dao xoắn.

  • Đối với bộ kéo Greensmaster 3120 và 3150, hãy lắp liên kết vành được cung cấp cùng với bộ kéo.

    Lắp liên kết vành (Số Bộ phận 105-5740) vào mặt trên cùng của dao xoắn bằng 2 bu lông. Xoay mô-men xoắn của bu lông từ 34 đến 40 N∙m (Hình 5).

    g020064

    Hình 5

    1. Liên kết vành (Số Bộ phận 105-5740)

  • Đối với bộ kéo Greensmaster 3250-D, hãy lắp liên kết chuyển tiếp (Số Bộ phận 110-2397) cùng với bộ kéo.

    Lắp liên kết chuyển tiếp (Hình 6) vào mặt trên cùng dao xoắn bằng 2 bu lông. Xoay mô-men xoắn của bu lông từ 34 đến 40 N∙m.

    Important: Định vị chuyển tiếp móc nâng về phía trước của dao xoắn.

    g020065

    Hình 6

    1. Liên kết chuyển tiếp (Số Bộ phận 110-2397)

Định vị lại các Đối trọng

Các dao xoắn được vận chuyển cùng với đối trọng được gắn vào đầu bên trái và giá gắn mô-tơ vào đầu bên phải của dao xoắn. Để đổi dao xoắn đến các vị trí khác nhau, hãy thực hiện các bước sau:

Important: Bất cứ khi nào bạn cần lật dao xoắn nằm trên mặt bên của dao, hãy đảm bảo bạn có chống đỡ để tránh làm hỏng các bu lông điều chỉnh thanh dưới; tham khảo Hỗ trợ Dao xoắn

  1. Tháo 2 bu lông đang siết chặt đối trọng vào đầu bên trái của dao xoắn. Tháo đối trọng (Hình 8).

  2. Tháo 2 bu lông đầu lục giác chìm đang siết chặt giá gắn mô-tơ vào đầu bên trái của dao xoắn. Tháo giá gắn mô-tơ (Hình 7).

  3. Tra mỡ vào đường kính trong của rãnh then truyền động (Hình 7).

  4. Trên đầu bên trái của dao xoắn, bôi một lớp dầu mỏng lên gioăng cao su tròn và lắp giá gắn mô-tơ bằng 2 bu lông đầu lục giác chìm đã tháo trước đó (Hình 7). Xoay mô-men xoắn của bu lông từ 16 đến 20 N∙m.

    g016515

    Hình 7

    1. Rãnh then truyền động
    2. Giá gắn mô-tơ
    3. Bu lông đầu lục giác chìm

  5. Ở đầu bên phải của dao xoắn, bôi một lớp dầu mỏng lên gioăng cao su tròn và lắp đối trọng với các bu lông đã tháo trước đó (Hình 8). Xoay mô-men xoắn của bu lông từ 16 đến 20 N∙m.

    g016506

    Hình 8

    1. Đối trọng

Cân chỉnh Dao Xoắn

  1. Hỗ trợ dao xoắn; tham khảo Hỗ trợ Dao xoắn.

  2. Căn chỉnh thanh cắt.

  3. Căn chỉnh tiếp xúc giữa dao bụng và guồng xoắn.

  4. Căn chỉnh độ cao roller phía sau.

  5. Căn chỉnh độ cao cắt.

Tham khảo Cân chỉnh Dao Xoắn để xem các hướng dẫn đầy đủ về cách thực hiện những căn chỉnh này.

Tổng quan về Sản phẩm

Số Mẫu máyTấm đối trọng
0465230 kg
0465431 kg
0465632 kg

Bộ gá/Phụ kiện

Lựa chọn bộ gá và phụ kiện đã được Toro phê duyệt và có sẵn để sử dụng cho máy nhằm nâng cao và mở rộng năng suất của máy. Hãy liên hệ với Đại lý Dịch vụ được Ủy quyền hoặc nhà phân phối Toro được ủy quyền của bạn hoặc truy cập www.Toro.com để biết danh sách tất cả các bộ gá và phụ kiện đã được phê duyệt.

Để đảm bảo hiệu suất tối ưu và tiếp tục được chứng nhận an toàn cho máy, chỉ sử dụng các bộ phận và phụ kiện thay thế chính hãng của Toro. Các phụ kiện và phụ tùng thay thế do các nhà sản xuất khác sản xuất có thể gây nguy hiểm và việc sử dụng chúng có thể làm mất hiệu lực bảo hành của sản phẩm.

Vận hành

Tham khảo Hướng dẫn Vận hành bộ kéo của bạn để biết cách thức vận hành chi tiết. Trước khi sử dụng dao xoắn mỗi ngày, hãy cân chỉnh dao bụng; tham khảo Căn chỉnh Tiếp xúc giữa Dao bụng và Guồng xoắn. Kiểm tra chất lượng mặt cắt bằng cách cắt thử một đường cỏ thử nghiệm trước khi sử dụng dao xoắn để đảm bảo mặt cỏ sau khi cắt là chính xác.

Cân chỉnh Dao Xoắn

Căn chỉnh Thanh Cắt

Điều chỉnh thanh cắt để đảm bảo cỏ xén được xả sạch khỏi khu vực guồng xoắn, thực hiện như sau:

Note: Thanh có thể căn chỉnh để cân bằng với thay đổi điều kiện sân cỏ. Căn chỉnh thanh đến gần guồng xoắn hơn khi sân cỏ cực kỳ khô. Ngược lại, căn chỉnh thanh ở xa guồng xoắn hơn khi điều kiện sân cỏ ẩm ướt. Thanh phải song song với guồng xoắn để đảm bảo hiệu suất tối ưu. Căn chỉnh bất cứ khi nào bạn mài sắc guồng xoắn.

  1. Nới lỏng các bu lông đang siết chặt thanh trên (Hình 9) vào dao xoắn.

    g014643

    Hình 9

    1. Thanh cắt

  2. Chèn thiết bị đo khe hở 1,5 mm giữa mặt trên của guồng xoắn và thanh, rồi siết chặt bu lông.

    Important: Đảm bảo thanh và guồng xoắn cách xa nhau đồng đều trên toàn bộ guồng xoắn.

    Note: Căn chỉnh khe hở theo điều kiện sân cỏ khi cần thiết.

Căn chỉnh Tiếp xúc giữa Dao bụng và Guồng xoắn

Căn chỉnh Dao bụng Hàng ngày

Trước khi cắt cỏ mỗi ngày, hoặc khi cần thiết, hãy kiểm tra để đảm bảo dao bụng và guồng xoắn tiếp xúc phù hợp với nhau. Thực hiện quy trình này ngay cả khi chất lượng của việc cắt cỏ ở mức chấp nhận được.

  1. Hạ dao xoắn xuống bề mặt cứng, tắt động cơ và rút chìa khóa điện.

  2. Từ từ xoay guồng xoắn theo hướng ngược lại, nghe để kiểm tra tiếng tiếp xúc giữa guồng xoắn và dao bụng.

    • Nếu không có tiếp xúc rõ ràng, hãy điều chỉnh dao bụng như sau:

      1. Xoay các vít căn chỉnh thanh dưới theo chiều kim đồng hồ (Hình 10), mỗi lần nhấn 1 cái, cho đến khi bạn cảm nhận và nghe thấy tiếng tiếp xúc nhẹ.

        Note: Các vít căn chỉnh thanh dưới có các bộ hãm tương ứng với chuyển động của dao bụng 0,018 mm cho mỗi vị trí được đánh chỉ số.

        g513640

        Hình 10

        1. Vít căn chỉnh thanh dưới(2)

      2. Chèn một dải giấy hiệu suất cắt dài vào giữa guồng xoắn và dao bụng, vuông góc với dao bụng (Hình 11), sau đó từ từ xoay guồng xoắn về phía trước; guồng xoắn sẽ cắt giấy; nếu không, hãy lặp lại các bước 1 và 2 cho đến khi thực hiện được.

    • Nếu thấy rõ tiếp xúc/lực cản quả mức của guồng xoắn, hãy mài bột đá, mài lại mặt trước của dao bụng hoặc mài dao xoắn nhằm đạt được các mép sắc cần thiết để cắt chính xác; tham khảo Hướng dẫn Sử dụng Mài sắc Guồng xoắn và Máy cắt cỏ Xoay của Toro, Mẫu số 09168SL.

    Important: Tiếp xúc nhẹ luôn là dạng tiếp xúc được ưu tiên mọi lúc. Nếu bạn không duy trì lực tiếp xúc nhẹ, các mép của dao bụng/guồng xoắn sẽ không tự mài sắc phù hợp, và các mép cắt sẽ bị cùn sau một thời gian vận hành. Nếu bạn duy trì lực tiếp xúc quá mức, dao bụng/guồng xoắn sẽ nhanh bị mài mòn hơn, có thể dẫn đến mài mòn không đều và chất lượng mặt cắt bị giảm sút.

    Note: Khi các lưỡi cắt của guồng xoắn liên tục cà vào dao bụng, gờ sắc nhỏ sẽ xuất hiện trên bề mặt mép cắt phía trước dọc theo toàn bộ chiều dài của dao bụng. Thỉnh thoảng bạn hãy đưa giũa mài khắp mép trước để loại bỏ gờ sắc này để cải thiện khả năng cắt.Sau khi vận hành trong thời gian dài, sẽ có rãnh hình thành ở cả hai đầu của dao bụng. Hãy mài tròn vết khía hình chữ V này hoặc giũa ngang bằng với mép cắt của dao bụng để đảm bảo hoạt động trơn tru.

Cân chỉnh Dao bụng theo Guồng xoắn

Sử dụng quy trình này trong quá trình thiết lập dao xoắn ban đầu và sau khi mài, mài bột đá hoặc tháo rời guồng xoắn. Đây không phải là thao tác căn chỉnh hàng ngày.

  1. Đặt dao xoắn trên bề mặt làm việc bằng phẳng, cân bằng.

  2. Lật dao xoắn để lộ dao bụng và guồng xoắn.

    Note: Đảm bảo các đai ốc ở mặt sau của bu lông căn chỉnh thanh dưới không nằm trên bề mặt làm việc (Hình 16).

  3. Xoay guồng xoắn sao cho 1 trong các lưỡi cắt xoay qua mép dao bụng ở giữa đầu vít thứ nhất và thứ hai của dao bụng nằm về phía bên phải của dao xoắn.

  4. Đánh dấu nhận dạng trên lưỡi cắt ở điểm lưỡi cắt xoay qua mép dao bụng.

    Note: Điều này giúp cho việc căn chỉnh sau này trở nên dễ dàng hơn.

  5. Lắp miếng chêm 0,05 mm (Số Bộ phận Toro 140-5531) giữa lưỡi cắt và mép dao bụng tại điểm được đánh dấu trong bước 4.

  6. Xoay vít căn chỉnh thanh dưới bên phải (Hình 10) cho đến khi bạn cảm thấy có áp lực nhẹ đè lên miếng chêm khi trượt miếng chêm từ bên này sang bên kia. Tháo miếng chêm.

  7. Đối với mặt bên trái của dao xoắn, từ từ xoay guồng xoắn sao cho lưỡi cắt gần nhất xoay qua mép dao bụng ở giữa đầu vít thứ nhất và thứ hai.

  8. Lặp lại các bước từ 4 đến 6 đối với mặt bên trái của dao xoắn và vít căn chỉnh thanh dưới bên trái.

  9. Lặp lại các bước 5 và 6 cho đến khi có áp lực nhẹ tại các điểm tiếp xúc ở cả mặt bên trái và bên phải của dao xoắn.

  10. Để tạo được tiếp xúc nhẹ giữa guồng xoắn và dao bụng, hãy xoay từng vít căn chỉnh thanh dưới theo chiều kim đồng hồ với 3 lần nhấn.

    Note: Mỗi lần nhấn vào bu lông căn chỉnh thanh dưới sẽ di chuyển dao bụng 0,018 mm. Không siết quá chặt các bu lông căn chỉnh.Xoay vít căn chỉnh theo chiều kim đồng hồ sẽ di chuyển mép dao bụng gần đến guồng xoắn hơn. Xoay vít căn chỉnh ngược chiều kim đồng hồ sẽ di chuyển mép dao bụng ra xa guồng xoắn.

  11. Chèn một dải giấy hiệu suất cắt dài (Số Bộ phận Toro 125-5610) vào giữa guồng xoắn và dao bụng, vuông góc với dao bụng (Hình 11), sau đó từ từ xoay guồng xoắn về phía trước; guồng xoắn sẽ cắt giấy; nếu không, hãy xoay từng vít căn chỉnh thanh dưới theo chiều kim đồng hồ 1 lần nhấn và lặp lại bước này cho đến khi guồng xoắn cắt được giấy.

    g000487

    Hình 11

Note: Nếu thấy rõ tiếp xúc/lực cản quả mức của guồng xoắn, hãy mài bột đá, mài lại mặt trước của dao bụng hoặc mài dao xoắn nhằm đạt được các mép sắc cần thiết để cắt chính xác; tham khảo Hướng dẫn Sử dụng Mài sắc Guồng xoắn và Máy cắt cỏ Xoay của Toro, Mẫu số 09168SL.

Căn chỉnh Độ cao Roller Phía sau

  1. Điều chỉnh khung roller phía sau đến phạm vi độ cao cắt mong muốn bằng cách định vị số lượng vòng chêm cần thiết bên dưới mặt bích gắn tấm bên (Hình 12) theo Biểu đồ lựa chọn độ cao mặt cắt và dao bụng.

    g014405

    Hình 12

    1. Mặt bích gắn tấm bên
    2. Vòng chêm
    3. Khung roller

  2. Nâng phía sau của dao xoắn lên và đặt một khối ở bên dưới dao bụng.

  3. Tháo 2 đai ốc cố định mỗi khung con lăn và vòng chêm vào mỗi mặt bích gắn tấm bên.

  4. Hạ khung con lăn và bu lông ra khỏi mặt bích gắn tấm bên và vòng chêm.

  5. Đặt vòng chêm lên trên các bu lông trên các khung con lăn.

  6. Siết chặt khung roller và vòng chêm vào mặt dưới của mặt bích gắn bằng đai ốc đã tháo trước đó.

    Note: Đặt vòng chêm chưa sử dụng lên trên mặt bích gắn tấm bên để sử dụng sau.

Note: Vị trí của roller phía sau so với guồng xoắn bị chi phối bởi dung sai gia công của các bộ phận được lắp ráp và không bắt buộc phải lắp song song.

Căn chỉnh Độ cao mặt cắt

Cài đặt độ cao cắt đến độ cao mong muốn bằng cách sử dụng thiết bị đo độ cao cắt và đảm bảo dao xoắn được trang bị dao bụng phù hợp nhất với độ cao cắt mong muốn của bạn; tham khảo Biểu đồ lựa chọn độ cao mặt cắt và dao bụng.

Căn chỉnh Thiết bị đo Độ cao cắt

Trước khi điều chỉnh độ cao cắt, hãy cài đặt thiết bị đo độ cao cắt như sau:

  1. Nới lỏng đai ốc trên thanh đo và cài đặt bu lông căn chỉnh đến độ cao cắt mong muốn (Hình 13).

    Note: Khoảng cách giữa đáy của đầu bu lông và mặt của thanh là độ cao cắt.

    g000489

    Hình 13

    1. Thanh đo
    2. Bu lông điều chỉnh độ cao
    3. Đai ốc

  2. Siết chặt đai ốc.

Căn chỉnh Độ cao cắt

  1. Nới lỏng các êcu hãm cố định các tay đòn độ cao cắt vào các tấm bên của dao xoắn (Hình 14).

    g526187

    Hình 14

    1. Tay đòn độ cao cắt
    2. Êcu hãm
    3. Bu lông căn chỉnh

  2. Móc đầu bu lông của thanh đo độ cao cắt vào mặt bên phải mép cắt của dao bụng và dựa đầu sau của thanh lên phía sau của roller (Hình 15).

    g004003

    Hình 15

    1. Thanh đo

  3. Xoay bu lông căn chỉnh cho đến khi roller tiếp xúc với mặt trước của thanh đo.

  4. Lặp lại các bước 2 và 3 cho mặt bên trái.

  5. Điều chỉnh cả hai đầu của roller cho đến khi toàn bộ roller song song với dao bụng.

    Important: Khi được cài đặt đúng cách, các roller phía sau và phía trước tiếp xúc với thanh đo và bu lông được ôm khít vào dao bụng. Điều này đảm bảo độ cao cắt giống nhau ở cả hai đầu của dao bụng.

  6. Siết chặt các đai ốc để việc căn chỉnh đủ cố định nhằm loại bỏ dịch chuyển của vòng đệm.

  7. Xác minh cài đặt độ cao cắt là chính xác; lặp lại quy trình này nếu cần thiết.

Biểu đồ lựa chọn độ cao mặt cắt và dao bụng

Biểu đồ độ cao mặt cắt
Độ cao mặt cắt (mm)Độ cao mặt cắt (inch)Số Vòng chêm Phía sauBàn chải chung
1,50,0600Y
3,20,1250Y
4,80,1880Y
6,40,2500Y
6,40,2501Y
9,50,3750Y
9,50,3751Y
12,70,5001N
12,70,5002*Y**
15,90,6252*N
15,90,6253*Y**
19,10,7503*N
19,10,7504*Y**
22,20,8754*N
25,41,0004*N
* 2 vòng chêm phía sau trở lên yêu cầu Bộ HOC cao (Bộ phận số 120-9600).** 2 vòng chêm phía sau trở lên cho bàn chải chung yêu cầu Bộ HOC cao (Bộ phận số 133-9110).

Hãy sử dụng biểu đồ sau để xác định loại dao bụng phù hợp nhất với độ cao cắt mong muốn.

Biểu đồ lựa chọn dao bụng/độ cao mặt cắt
Dao bụngSố Bộ phậnĐộ cao CắtGóc mài trên cùng
EdgeMax Micro-cut (04652, 04654, 04656 tiêu chuẩn)115-18801,5 đến 4,7 mm3°
Micro-cut (Tùy chọn)93-42621,5 đến 4,7 mm3°
Micro-cut mở rộng (Tùy chọn)108-43031,5 đến 4,7 mm7°
EdgeMax Micro-cut ngắn (Tùy chọn)139-43201,5 đến 4,7 mm3°
EdgeMax Tournament (Tùy chọn)115-18813,1 đến 12,7 mm3°
Tournament (Tùy chọn)93-42633,1 đến 12,7 mm3°
Tournament mở rộng (Tùy chọn)108-43023,1 đến 12,7 mm7°
EdgeMax Tournament ngắn (Tùy chọn)139-43213,1 đến 12,7 mm3°
Cắt thấp (Tùy chọn)93-42644,7 đến 25,4 mm3°
Cắt cao (Tùy chọn)94-63927,9 đến 25,4 mm3°
EdgeMax Fairway (tùy chọn)137-60929,5 đến 25,4 mm10°
Đường fairway (Tùy chọn)137-60979,5 đến 25,4 mm10°

Note: Sử dụng dao bụng mở rộng hoặc ngắn để cắt ít mạnh hơn hoặc mạnh hơn.

Bảo trì

Note: Xác định các mặt bên trái và bên phải của máy từ vị trí vận hành bình thường.

Hỗ trợ Dao xoắn

Bất cứ khi nào bạn phải nghiêng dao xoắn để dao bụng/guồng xoắn lộ ra, hãy sử dụng thiết bị chống đỡ phía sau dao xoắn để đảm bảo các đai ốc ở đầu sau của vít điều chỉnh thanh dưới không dựa lên bề mặt làm việc (Hình 16).

g016511

Hình 16

  1. Đai ốc vít căn chỉnh thanh dưới (2)

Thông số kỹ thuật của Dao bụng

Bảo dưỡng Dao bụng

Chỉ có thợ cơ khí được đào tạo bài bản mới được bảo dưỡng thanh dưới và dao bụng để tránh làm hỏng guồng xoắn, thanh dưới hoặc dao bụng. Tốt nhất là mang dao xoắn đến nhà phân phối Toro được ủy quyền của bạn để bảo dưỡng. Tham khảo Hướng dẫn Bảo dưỡng cho bộ kéo của bạn để biết cách thực hiện đầy đủ, các dụng cụ đặc biệt và sơ đồ bảo dưỡng dao bụng. Nếu bạn cần tự tháo hoặc lắp ráp thanh dưới, hãy xem hướng dẫn được cung cấp dưới đây, theo các thông số kỹ thuật để bảo dưỡng dao bụng.

Important: Luôn tuân thủ quy trình về dao bụng được trình bày chi tiết trong Hướng dẫn Bảo dưỡng khi bảo dưỡng dao bụng. Không lắp đặt và mài dao bụng đúng cách có thể dẫn đến hỏng guồng xoắn, thanh dưới hoặc dao bụng.

Tháo Thanh dưới/Cụm dao bụng

  1. Xoay vít căn chỉnh thanh dưới ngược chiều kim đồng hồ để đẩy dao bụng ra khỏi guồng xoắn (Hình 17).

    g016429

    Hình 17

    1. Vít căn chỉnh thanh dưới
    2. Đai ốc căng lò xo
    3. Thanh dưới
    4. Vòng đệm

  2. Rút đai ốc căng lò xo ra, cho đến khi vòng đệm không còn căng so với thanh dưới (Hình 17).

  3. Trên mỗi mặt bên của máy, nới lỏng êcu hãm đang siết chặt bu lông của thanh dưới (Hình 18).

    g014409

    Hình 18

    1. Bu lông của thanh dưới
    2. Êcu hãm

  4. Tháo từng bu lông của thanh dưới để kéo thanh dưới xuống và tháo thanh dưới ra khỏi dao xoắn (Hình 18).

    Cho phép 2 vòng đệm bằng nylon và 1 vòng đệm bằng thép trên mỗi đầu của thanh dưới (Hình 19).

    g020056

    Hình 19

    1. Bu lông của thanh dưới
    2. Vòng đệm bằng thép
    3. Đai ốc
    4. Vòng đệm bằng nylon

  5. Tháo dao bụng ra khỏi thanh dưới bằng cách tháo tất cả các vít đang giữ dao bụng ở đúng vị trí. Sử dụng chìa vặn đầu ống với Dụng cụ vặn vít dao bụng (Số bộ phận TOR510880).

    Note: Bạn có thể sử dụng chìa vặn tác động cơ học hoặc khí nén để nới lỏng các vít của dao bụng.

    Note: Vứt bỏ dao bụng và các vít.

Lắp dao bụng mới

  1. Chọn dao bụng mới theo Biểu đồ lựa chọn độ cao mặt cắt và dao bụng.

  2. Loại bỏ rỉ, cáu cặn và ăn mòn khỏi bề mặt thanh dưới và bôi một lớp dầu mỏng lên bề mặt thanh dưới.

    Important: Không tháo vật liệu đúc ra khỏi thanh dưới. Thanh dưới được thiết kế lõm ở giữa; không mài.

  3. Làm sạch các ren trong thanh dưới.

  4. Bôi hợp chất chống kẹt trên các vít của dao bụng mới và lắp dao bụng trên thanh dưới.

    Important: Chỉ sử dụng các vít của dao bụng mới.

    Note: Số lượng vít thay đổi tùy thuộc vào thanh dưới.

    g557599

    Hình 20

    Thanh dưới có 13 vít được minh họa

    1. Thanh dưới
    2. Dao bụng
    3. Vít

  5. Xoay mô-men xoắn của 2 vít ngoài đến 1 N∙m.

  6. Làm việc từ tâm của dao bụng, tạo mô-men xoắn cho vít từ 25,9 +/- 1,4 N∙m (19 +/- 1 ft-lb).

    Important: Không siết chặt các vít của dao bụng bằng chìa vặn tác động cơ học hoặc khí nén.

    g255046

    Hình 21

    1. Dụng cụ vặn vít dao bụng (Số bộ phận TOR510880)
    2. Lắp đặt và xoay mô-men xoắn trước tiên đến 1 N∙m.
    3. Tạo mô-men xoắn 25,9 +/- 1,4 N∙m (19 +/- 1 ft-lb).

  7. Mài dao bụng mới; tham khảo Thông số kỹ thuật Mài Dao bụng.

Thông số kỹ thuật Mài Dao bụng

g032182

Hình 22

  1. Góc khe hở
  2. Mặt trên cùng
  3. Loại bỏ đường gờ
  4. Mặt trước
  5. Góc trước
Góc khe hở (trên cùng) của dao bụngTham khảo Biểu đồ lựa chọn độ cao mặt cắt và dao bụng.
Phạm vi góc trước13° đến 17°
Góc trước của dao bụng Fairway10°

Kiểm tra Góc Mài Trên cùng

Góc mà bạn sử dụng để mài dao bụng của mình rất quan trọng.

Sử dụng bộ chỉ báo góc (Số Bộ phận Toro 131-6828) và giá gắn bộ chỉ báo góc (Số Bộ phận Toro 131-6829) để kiểm tra góc mà máy mài của bạn tạo ra, sau đó chỉnh sửa bất kỳ chi tiết không chính xác nào của máy mài.

  1. Đặt bộ chỉ báo góc ở mặt dưới cùng của dao bụng như được minh họa trong Hình 23.

    g034113

    Hình 23

    1. Dao bụng (dọc)
    2. Bộ chỉ báo góc

  2. Nhấn nút Alt 0 trên bộ chỉ báo góc.

  3. Đặt giá gắn bộ chỉ báo góc lên mép của dao bụng sao cho mép của nam châm tiếp xúc với mép của dao bụng (Hình 24).

    Note: Màn hình kỹ thuật số phải được nhìn thấy từ cùng một phía trong bước này giống như ở bước 1.

    g034114

    Hình 24

    1. Giá gắn bộ chỉ báo góc
    2. Mép của nam châm tiếp xúc với mép của dao bụng
    3. Dao bụng
    4. Bộ chỉ báo góc

  4. Đặt bộ chỉ báo góc trên giá gắn như được minh họa trong Hình 24.

    Note: Đây là góc mà máy mài của bạn tạo ra, và phải nằm trong phạm vi 2 độ so với góc mài trên cùng được khuyến nghị.

Lắp cụm thanh dưới/dao bụng

  1. Lắp cụm thanh dưới/dao bụng, định vị các tai gắn giữa vòng đệm và vít điều chỉnh thanh dưới (Hình 17).

    Important: Căn giữa bộ điều chỉnh DPA vào tai thanh dưới như được minh họa trong Hình 25.Nếu bộ điều chỉnh DPA được lắp vào tai thanh dưới, điều này có thể ảnh hưởng tiêu cực đến tiếp xúc giữa dao bụng và guồng xoắn.

    g512172

    Hình 25

    1. Tai thanh dưới
    2. Bộ điều chỉnh DPA

  2. Siết chặt thanh dưới vào mỗi tấm bên bằng các bu lông của thanh dưới (đai ốc trên bu lông) và 3 vòng đệm (tổng cộng 6 cái).

  3. Đặt một vòng đệm bằng nylon trên mỗi bên của vấu lồi tấm bên. Đặt một vòng đệm bằng thép bên ngoài mỗi vòng đệm bằng nylon (Hình 19).

  4. Tạo mô-men xoắn của bu lông thanh dưới đến 27 đến 36 N∙m (20 đến 27 ft-lb).

  5. Siết chặt các êcu hãm cho đến khi không còn khe hở hướng trục ở vòng đệm bằng thép, nhưng bạn có thể xoay các êcu hãm bằng tay. Vòng đệm ở mặt trong có thể có khe hở.

    Important: Đừng siết quá chặt các êcu hãm, nếu không, chúng sẽ làm lệch tấm bên.

  6. Siết chặt đai ốc căng lò xo cho đến khi lò xo bị nén, sau đó lùi lại 1/2 vòng (Hình 26).

    g016470

    Hình 26

    1. Đai ốc căng lò xo
    2. Lò xo

  7. Cân chỉnh dao bụng theo guồng xoắn; tham khảo Cân chỉnh Dao bụng theo Guồng xoắn.

Thông số kỹ thuật của Guồng xoắn

Chuẩn bị Guồng xoắn để Mài

  1. Đảm bảo tất cả các bộ phận của dao xoắn ở tình trạng tốt và khắc phục mọi vấn đề trước khi mài.

  2. Làm theo hướng dẫn của nhà sản xuất máy mài guồng xoắn để mài guồng xoắn cắt theo các thông số kỹ thuật sau.

    Thông số kỹ thuật Mài Guồng xoắn
    Đường kính Guồng xoắn Mới128,5 mm
    Giới hạn Dịch vụ Đường kính Guồng xoắn114,3 mm
    Góc Khe hở Lưỡi cắt30° ± 5°
    Bề rộng Tiếp xúc với Đất của Lưỡi cắtPhạm vi0,8 đến 1,2 mm (0,03 đến 0,05 inches)
    Giới hạn Dịch vụ Côn Đường kính Guồng xoắn0,25 mm

Mài hớt lưng Guồng xoắn

Guồng xoắn mới có bề rộng tiếp xúc với đất từ 0,8 đến 1,2 mm và mài hớt lưng 30°.

Khi bề rộng tiếp xúc của đất lớn hơn 3 mm, hãy thực hiện như sau:

  1. Áp dụng mài hớt lưng 30° trên tất cả các lưỡi cắt của guồng xoắn cho đến khi bề rộng tiếp xúc với đất rộng 0,8 mm (Hình 27).

    g278332

    Hình 27

    1. 30°
    2. 0,8 mm (0,03 inches)

  2. Mài quanh trụ tròn đối với guồng xoắn để đạt được độ chạy lệch tâm của guồng xoắn < 0,025 mm.

    Note: Điều này làm cho bề rộng tiếp xúc của đất tăng lên một chút.

  3. Điều chỉnh dao xoắn; tham khảo Hướng dẫn Vận hành dao xoắn của bạn.

Note: Để kéo dài thời hạn sử dụng độ sắc bén của mép guồng xoắn và dao bụng - sau khi mài guồng xoắn và/hoặc dao bụng - hãy kiểm tra lại tiếp xúc của guồng xoắn với dao bụng sau khi cắt 2 mặt cỏ, vì mọi đường gờ sẽ bị loại bỏ. Các đường gờ có thể tạo ra khoảng sáng không phù hợp từ guồng xoắn đến dao bụng, có thể làm tăng tốc độ mài mòn.

Mài bột đá Dao Xoắn

Nguy hiểm

Tiếp xúc với guồng xoắn hoặc các bộ phận đang chuyển động khác có thể gây thương tích cá nhân.

Không để ngón tay, bàn tay và quần áo của bạn lại gần guồng xoắn và các bộ phận đang chuyển động khác.

  • Tránh xa guồng xoắn trong khi mài bột đá.

  • Không bao giờ sử dụng chổi sơn có cán ngắn để mài bột đá. Chổi cán dài có sẵn từ nhà phân phối Toro được ủy quyền tại địa phương của bạn.

  1. Đặt máy trên bề mặt bằng phẳng, sạch sẽ, hạ các dao xoắn, tắt động cơ, gài phanh tay và rút chìa khóa.

  2. Tháo mô-tơ trục guồng xoắn ra khỏi các dao xoắn, ngắt kết nối và tháo các dao xoắn ra khỏi tay đòn nâng.

  3. Kết nối máy mài bột đá với dao xoắn bằng cách lắp miếng cán vuông 9,6 mm vào khớp nối có rãnh then ở đầu dao xoắn.

    Note: Các hướng dẫn và quy trình bổ sung về Mài bột đá có sẵn trong Hướng dẫn Vận hành bộ kéo của bạn và Hướng dẫn Sử dụng Mài Guồng xoắn và Máy cắt cỏ Xoay của Toro, Mẫu số 80-300PT.

    Note: Để có mép cắt tốt hơn, hãy chạy một đường giũa trên mặt trước của dao bụng và guồng xoắn sau khi mài rà. Thao tác này sẽ loại bỏ bất kỳ đường gờ hoặc mép gồ ghề nào có thể tích tụ trên mép cắt.

Bảo dưỡng Roller

Bộ Sửa chữa Roller (Số Bộ phận 140-5552) và Bộ Dụng cụ Sửa chữa Roller (Số Bộ phận 140-5553) (Hình 28) đều có sẵn để bảo dưỡng roller. Bộ Sửa chữa Roller bao gồm tất cả các vòng bi, đai ốc vòng bi, phớt dầu trong và phớt dầu ngoài để dựng lại roller. Bộ Dụng cụ Sửa chữa Roller bao gồm tất cả các dụng cụ và hướng dẫn lắp đặt cần thiết để dựng lại roller bằng bộ sửa chữa roller. Tham khảo danh mục bộ phận hoặc liên hệ với nhà phân phối Toro được ủy quyền của bạn để được hỗ trợ.

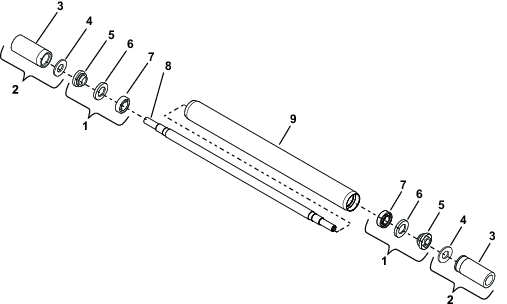

g558800

Hình 28

  1. Bộ Sửa chữa Roller (Số Bộ phận 140-5552)
  2. Bộ dụng cụ dựng lại con lăn (Số Bộ phận 140-5553)
  3. Dụng cụ vòng bi/phớt dầu ngoài
  4. Vòng đệm cụm
  5. Êcu hãm (có vòng chữ V gắn kèm), Số lượng 2
  6. Phớt dầu ngoài, Số lượng 2
  7. Vòng bi, Số lượng 2
  8. Trục con lăn
  9. Ống con lăn
