Rezalna enota s sistemom DPA z 8, 11 ali 14 rezili EdgeSeries™

Vlečna enota Greensmaster® serije 3150 ali 3250-D

Model No. 04652-Serial No. 408000000 and Up

Model No. 04654-Serial No. 408000000 and Up

Model No. 04656-Serial No. 408000000 and Up

Uvod

Ta rezalna enota je zasnovana za košnjo travne ruše na zelenicah in majhnih čistinah na igriščih za golf. Uporaba izdelka za nepredvidene namene je lahko nevarna za vas in navzoče osebe.

Podrobno preberite te informacije, da se seznanite s pravilnim upravljanjem in vzdrževanjem stroja ter preprečite telesne poškodbe in škodo na izdelku. Vi ste odgovorni za pravilno in varno upravljanje izdelka.

Če potrebujete informacije o varnosti izdelka in gradivo za usposabljanje, podatke o dodatni opremi ali pomoč pri iskanju prodajalca oziroma želite registrirati izdelek, obiščite spletno mesto www.Toro.com.

Če potrebujete servisne storitve, originalne dele Toro ali dodatne informacije, se obrnite na pooblaščenega servisnega zastopnika oziroma službo za pomoč strankam družbe Toro, pri čemer predhodno pripravite številko modela in serijsko številko izdelka. Diagram 1 označuje mesto številke modela in serijske številke na izdelku. Številke vpišite v ustrezna polja.

Important: Do podatkov o garanciji, delih in drugih informacij o izdelku lahko dostopate tako, da z mobilno napravo odčitate QR-kodo na ploščici s serijsko številko (če je nameščena).

g279643

Diagram 1

  1. Mesto številke modela in serijske številke

V tem priročniku so navedene morebitne nevarnosti, pri čemer so varnostna opozorila označena s posebnim simbolom (Diagram 2), ki označuje nevarnost, ki lahko povzroči hude telesne poškodbe ali smrt, če ne upoštevate priporočenih previdnostnih ukrepov.

g000502

Diagram 2

Varnostni simbol

Za poudarjanje informacij sta v tem priročniku uporabljeni 2 besedi. Pomembno opozarja na posebne tehnične informacije, medtem ko Opomba označuje informacije, ki jih morate posebej pozorno prebrati.

Ta izdelek je skladen z vsemi ustreznimi evropskimi direktivami. Za podrobnosti glejte Izjavo o vgradnji na zadnji strani te publikacije.

Varnost

Splošna varnost

Ta izdelek lahko amputira roke in noge. Da se izognete hudim telesnim poškodbam, vedno upoštevajte vsa varnostna navodila.

  • Pred zagonom stroja morate prebrati ta uporabniški priročnik in se seznaniti z njegovo vsebino.

  • Med upravljanjem stroja morate biti popolnoma osredotočeni. Ne počnite ničesar, kar bi lahko odvrnilo vašo pozornost; v nasprotnem primeru lahko to privede do telesnih poškodb ali premoženjske škode.

  • Ne postavljajte rok ali nog blizu premičnih delov stroja.

  • Stroja ne smete uporabljati, če vse varnostne zaščitne naprave in ščitniki niso nameščeni in ne delujejo pravilno.

  • Ne približujte se izmetnim odprtinam.

  • Drugim navzočim osebam in otrokom preprečite vstop v območje delovanja stroja. Otrokom nikoli ne dovolite upravljati stroja.

  • Preden zapustite delovni položaj, storite naslednje:

    • Parkirajte stroj na ravni površini.

    • Spustite rezalno/-e enoto/-e.

    • Izklopite pogone.

    • Vklopite parkirno zavoro (če je vgrajena).

    • Ugasnite motor in odstranite ključ (če je del opreme).

    • Počakajte, da se vsi deli ustavijo.

Nepravilna uporaba ali vzdrževanje stroja lahko privedeta do poškodb. Zaradi preprečevanja nevarnosti poškodb upoštevajte ta varnostna navodila in vedno upoštevajte varnostni simbolGraphic, ki lahko pomeni: svarilo, opozorilo ali nevarnost – navodilo za osebno varnost. Neupoštevanje teh navodil lahko privede do telesnih poškodb ali smrti.

Varnost rezalne enote

  • Rezalna enota predstavlja popoln stroj šele, ko je nameščena na vlečni enoti. Pozorno preberite priročnik za upravljanje vlečne enote ter preučite vsa navodila za varno uporabo stroja.

  • Če stroj trči ob tuj predmet ali če zaznate nenavadne vibracije stroja, ustavite stroj, odstranite ključ in počakajte, da se vse gibanje ustavi, preden pregledate priključek. Pred nadaljevanjem upravljanja opravite vsa potrebna popravila.

  • Dele stroja vzdržujte v brezhibnem stanju, poskrbite, da bodo vijaki in matice dobro priviti. Zamenjajte vse obrabljene ali poškodovane nalepke.

  • Uporabljajte samo s strani podjetja Toro odobreno dodatno opremo, delovne priključke in nadomestne dele.

Varnost pri delu z rezili

Izrabljeno ali poškodovano rezilo se lahko zlomi in del rezila lahko stroj izvrže v druge navzoče osebe, kar lahko povzroči hude telesne poškodbe ali celo smrt.

  • Redno preverjajte rezila za obrabo ali poškodbe.

  • Pri preverjanju rezil bodite zelo pazljivi. Rezila ovijte ali nosite rokavice ter bodite zelo previdni pri servisiranju rezil. Rezila lahko samo zamenjate ali nabrusite; v nobenem primeru jih ne smete ravnati ali zavariti.

  • Pri strojih, ki imajo več rezil, bodite še posebej pazljivi, saj če zavrtite 1 rezilo, se zavrtijo tudi druga rezila.

Nalepke z varnostnimi opozorili in navodili

Graphic

Varnostne nalepke in nalepke z navodili so nameščene v bližini vseh nevarnih predelov in dobro vidne upravljavcu. Poškodovane in manjkajoče varnostne nalepke nadomestite z novimi.
decal137-9706

137-9706

  1. Nevarnost ureznine na rokah ali nogah – ugasnite motor, odstranite ključ ali izključite vžigalno svečko, počakajte, da se vsi gibljivi deli ustavijo, in pred izvajanjem vzdrževalnih del preberite uporabniški priročnik.

Nastavitve

Namestitev sprednjega valjarja

Rezalna enota je dobavljena brez sprednjega valjarja. Valjar kupite pri pooblaščenem prodajalcu strojev Toro, namestite pa ga na rezalno enoto, kot sledi:

  1. Odstranite vijak pluga in matico s prirobnico, s katero je ena od ročic za nastavitev višine košnje pritrjena na stransko ploščo rezalne enote (Diagram 3).

    g278288

    Diagram 3

    1. Ročica za nastavitev višine košnje
    2. Nastavitveni vijak
    3. Vijak pluga
    4. Varovalna matica s prirobnico
    5. Pritrdilni vijak valjarja

  2. Odvijte pritrdilne vijake valjarja v ročicah za nastavitev višine košnje (Diagram 3).

  3. Potisnite gred valjarja v ročico za nastavitev višine košnje na nasprotnem koncu rezalne enote (Diagram 3).

  4. Ročico za nastavitev višine košnje potisnite na gred valjarja (Diagram 3).

  5. Ohlapno pritrdite valjar na rezalno enoto s predhodno odstranjenimi ročico za nastavitev višine košnje in pritrdilnimi elementi (Diagram 3).

  6. Naravnajte valjar med ročicama za nastavitev višine košnje.

  7. Privijte pritrdilne vijake valjarja (Diagram 3).

  8. Nastavite želeno višino košnje in zategnite pritrdilne elemente na ročici za nastavitev višine košnje.

Namestitev stojnih vijakov z okroglo glavo

Na oba konca sprednjega valja namestite stojna vijaka z okroglo glavo (Diagram 4).

g279642

Diagram 4

  1. Stojni vijak z okroglo glavo

Namestitev kavljastega člena, ukrivljenega člena ali verižnega člena

Za rezalne enote za namestitev na vlečno enoto s serijsko številko pred 240000001, naredite in namestite ustrezen dvižni člen, kot sledi:

Note: 2 vijaka, ki se uporabljata za pritrditev dvižnega člena, sta dobavljena nameščena na rezalno enoto.

  • Pri vlečnih enotah Greensmaster 3120 in 3150 namestite kavljasti člen, ki je priložen vlečni enoti.

    Z 2 vijakoma pritrdite kavljasti člen (št. dela 105-5740) na vrh rezalne enote. Vijaka zategnite z zateznim momentom od 34 do 40 N∙m (Diagram 5).

    g020064

    Diagram 5

    1. Kavljasti člen (št. dela 105-5740)

  • Pri vlečnih enotah Greensmaster 3250-D namestite ukrivljeni člen (št. dela 110-2397), ki je priložen vlečni enoti.

    Z 2 vijakoma pritrdite ukrivljeni člen (Diagram 6) na vrh rezalne enote. Vijaka zategnite z zateznim momentom od 34 do 40 N∙m.

    Important: Postavite dvižni kavelj na sprednji del rezalne enote.

    g020065

    Diagram 6

    1. Ukrivljeni člen (št. dela 110-2397)

Prestavljanje protiuteži

Rezalne enote so dobavljene s protiutežjo, nameščeno na levem koncu, in nosilcem motorja na desnem koncu rezalne enote. Če želite rezalno enoto prestaviti v drugačen položaj, izvedite spodnji postopek.

Important: Če morate rezalno enoto prevrniti na bok, jo podprite, da ne poškodujete nastavitvenih vijakov noža; glejte Opora za rezalno enoto

  1. Odstranite 2 vijaka, s katerima je protiutež pritrjena na levi konec rezalne enote. Odstranite protiutež (Diagram 8).

  2. Odstranite 2 imbus vijaka, s katerima je nosilec motorja pritrjen na levi konec rezalne enote. Odstranite nosilec motorja (Diagram 7).

  3. Notranji obod zagozde pogonske gredi namažite z mastjo (Diagram 7).

  4. Na levem koncu rezalne enote rahlo namažite tesnilni obroč z oljem in namestite nosilec motorja z 2 prej odstranjenima imbus vijakoma (Diagram 7). Vijaka zategnite z zateznim momentom od 16 do 20 N∙m.

    g016515

    Diagram 7

    1. Zagozda pogonske osi
    2. Nosilec motorja
    3. Vijak z imbus glavo

  5. Na desnem koncu rezalne enote rahlo namažite tesnilni obroč z oljem in pritrdite protiutež s prej odstranjenima imbus vijakoma (Diagram 8). Vijaka zategnite z zateznim momentom od 16 do 20 N∙m.

    g016506

    Diagram 8

    1. Protiutež

Nastavitev rezalne enote

  1. Podprite rezalno enoto; glejte Opora za rezalno enoto.

  2. Nastavite odrezovalno palico.

  3. Nastavite stik med spodnjim nožem in vretenom.

  4. Nastavite višino zadnjega valjarja.

  5. Nastavitev višine košnje.

Celotna navodila za izvajanje teh prilagoditev lahko najdete v Nastavitev rezalne enote.

Pregled izdelka

Številka modelaMasa
0465230 kg
0465431 kg
0465632 kg

Delovni priključki/dodatna oprema

Za povečanje in razširitev zmogljivosti stroja podjetje Toro ponuja širok nabor odobrenih delovnih priključkov in dodatne opreme. Za seznam odobrenih priključkov in dodatne opreme se obrnite na pooblaščenega serviserja ali pooblaščenega distributerja strojev Toro oziroma obiščite www.Toro.com.

Če želite zagotoviti optimalno delovanje in ohraniti veljavnost varnostnega certifikata stroja, uporabljajte izključno originalne nadomestne dele in dodatno opremo Toro. Uporaba nadomestnih delov in dodatne opreme drugih proizvajalcev je lahko nevarna in lahko privede do razveljavitve garancije.

Delovanje

Podrobna navodila za uporabo si lahko ogledate v uporabniškem priročniku vlečne enote. Preden vsak dan uporabite rezalno enoto, nastavite spodnji nož; glejte Nastavitev stika med spodnjim nožem in vretenom. Pred uporabo rezalne enote preverite kakovost košnje s poskusno košnjo enega pasu, da se prepričate, da je končno pokošeno stanje ustrezno.

Nastavitev rezalne enote

Nastavitev odrezovalne palice

Nastavite odrezovalno palico, da zagotovite, da bo pokošena trava popolnoma odstranjena iz območja vreten, kot sledi:

Note: Palica je nastavljiva za kompenzacijo spremembe razmer travne ruše. Ko je travna ruša izjemno suha, palico nastavite bližje vretenu. Ko pa je travna ruša mokra, naredite nasprotno, torej nastavite palico dlje od vretena. Palica mora biti nastavljena vzporedno z vretenom, da zagotovite optimalno delovanje. Nastavite jo vsakič, ko brusite vreteno.

  1. Zrahljajte vijake, s katerimi je zgornja palica (Diagram 9) pritrjena na rezalno enoto.

    g014643

    Diagram 9

    1. Odrezovalna palica

  2. Vstavite 1,5-mm merilni listič med zgornji del vretena in palico, nato pa privijte vijake.

    Important: Zagotovite, da sta palica in vreteno enako oddaljena po dolžini celotnega vretena.

    Note: Po potrebi nastavite razmik glede na razmere vaše travne ruše.

Nastavitev stika med spodnjim nožem in vretenom

Dnevna nastavitev spodnjega noža

Pred vsakodnevno košnjo ali po potrebi preverite, ali prihaja do ustreznega stika med spodnjim nožem in vretenom. Ta postopek izvajajte tudi, če je kakovost košnje sprejemljiva.

  1. Spustite rezalne enote na trdo površino, ugasnite motor in odstranite ključ iz stikala za vžig.

  2. Počasi zavrtite vreteno v nasprotno smer in poslušajte, kdaj bo vreteno prišlo v stik s spodnjim nožem.

    • Če ni očitnega stika, nastavite spodnji nož na naslednji način:

      1. Vijake za prilagajanje nosilca spodnjega noža zavrtite v smeri urinega kazalca (Diagram 10), po 1 klik naenkrat, dokler ne začutite in slišite rahlega stika.

        Note: Vijaki za prilagoditev nosilca spodnjega noža imajo zatike, pri čemer vsak označeni položaj ustreza premiku spodnjega noža za 0,018 mm.

        g513640

        Diagram 10

        1. Vijak za prilagoditev nosilca spodnjega noža(2)

      2. Med vreteno in spodnji nož vstavite dolg trak papirja za preverjanje zmogljivosti košnje tako, da bo papir nameščen pravokotno na spodnji nož (Diagram 11), nato počasi zavrtite vreteno naprej; papir bi moral biti razrezan; v primeru, da se to ne zgodi, ponovite korake 1 in 2, dokler se ne zgodi.

    • Če lahko jasno opazite premočan stik/upor vretena, obnovite sprednji del spodnjega noža ali zbrusite rezalno enoto, da bodo njeni robovi spet ostri in da bo lahko natančno kosila (glejte Priročnik Toro za brušenje vretena in rotacijske kosilnice, obrazec št. 09168SL).

    Important: Vedno je bolje poskrbeti za rahel stik. Če ne nastavite rahlega stika, se spodnji nož in rob vretena ne bosta samodejno brusila in bosta po določenem krajšem času delovanja otopela. Če nastavite pretesen stik, se bosta spodnji nož in rob vretena hitreje obrabila, kar bo privedlo do neenakomerne obrabe in zmanjšane kakovosti košnje.

    Note: Ko se rezila vreten neprestano zadevajo ob spodnji nož, se bodo na sprednji površini rezalnega roba po celotni dolžini spodnjega noža pojavili rahli grebeni. Za izboljšanje košnje in odstranitev teh grebenov občasno s pilo potegnite čez sprednji rob.Po daljši uporabi se bo na obeh straneh spodnjega noža sčasoma pojavil greben. Te zareze zaoblite ali jih spilite tako, da bodo poravnane z rezalnim robom spodnjega noža, s čimer boste zagotovili nemoteno delovanje.

Nastavitev spodnjega noža glede na vreteno

Ta postopek uporabite med začetno nastavitvijo rezalne enote in po brušenju ali razstavljanju vreten. To se ne nastavlja dnevno.

  1. Položite rezalno enoto na ravno in vodoravno delovno površino.

  2. Nagnite rezalno enoto, da se razkrijeta spodnji nož in vreteno.

    Note: Zagotovite, da matice na zadnji strani vijakov za nastavitev nosilca spodnjega noža niso na delovni površini (Diagram 16).

  3. Zavrtite vreteno tako, da 1 od rezil prečka spodnji nož med prvo in drugo glavo vijaka spodnjega noža na desni strani rezalne enote.

  4. Kjer rezilo prečka spodnji nož, namestite na rezilu identifikacijsko oznako.

    Note: To bo olajšalo poznejše nastavitve.

  5. Vstavite 0,05 mm izravnalno podložko (št. dela Toro 140-5531) med rezilo in rob spodnjega noža na točki, označeni v koraku 4.

  6. Zavrtite desni nastavitveni vijak za nastavitev nosilca spodnjega noža (Diagram 10), dokler ne začutite rahlega pritiska na distančno ploščico, ko jo premikate od ene strani do druge. Odstranite distančno ploščico.

  7. Za levo stran rezalne enote počasi zavrtite vreteno tako, da najbližje rezilo prečka rob spodnjega noža med prvo in drugo glavo vijaka.

  8. Ponovite korake 4 in 6 za levo stran rezalne enote in levi nastavitveni vijak za nastavitev nosilca spodnjega noža.

  9. Ponovite korake 5 in 6, dokler ne pride do rahlega pritiska na točke stika na levi in desni strani rezalne enote.

  10. Da dosežete rahel stik med vretenom in spodnjim nožem, obrnite vsak nastavitveni vijak za nastavitev nosilca spodnjega noža v smeri urinega kazalca za 3 klike.

    Note: Vsak klik na nastavitvenemu vijaku za nastavitev nosilca spodnjega noža premakne spodnji nož za 0,018 mm. Nastavitvenih vijakov ne zategnite premočno.Z vrtenjem nastavitvenega vijaka v smeri urinega kazalca premaknete rob spodnjega noža bližje vretenu. Z vrtenjem nastavitvenega vijaka v nasprotni smeri urinega kazalca premaknete rob spodnjega noža stran od vretena.

  11. Med vreteno in spodnji nož vstavite dolg trak papirja za preverjanje zmogljivosti košnje (št. dela Toro 125-5610) tako, da bo papir nameščen pravokotno na spodnji nož (Diagram 11), nato počasi zavrtite vreteno naprej; papir bi moralo razrezati; v primeru, da se to ne zgodi, zavrtite oba vijaka za prilagoditev nosilca spodnjega noža v desno 1 klik in ponovite ta korak, dokler enota ne razreže papirja.

    g000487

    Diagram 11

Note: Če lahko jasno opazite premočan stik/upor vretena, obnovite sprednji del spodnjega noža ali zbrusite rezalno enoto, da bodo njeni robovi spet ostri in da bo lahko natančno kosila (glejte Priročnik Toro za brušenje vretena in rotacijske kosilnice, obrazec št. 09168SL).

Nastavitev višine zadnjega valjarja

  1. Nastavite nosilce zadnjega valjarja na želeni razpon višine košnje tako, da pod prirobnico za pritrditev stranske plošče (Diagram 12) namestite potrebno količino distančnikov v skladu s preglednicama za nastavitev višine košnje in izbiro spodnjega noža.

    g014405

    Diagram 12

    1. Prirobnica za pritrditev stranske plošče
    2. Distančnik
    3. Nosilec valjarja

  2. Dvignite zadnji del rezalne enote in pod spodnji nož postavite zagozdo.

  3. Odstranite 2 matici, s katerima sta vsak nosilec valjarja in distančnik pritrjena na vsako od prirobnic za pritrditev stranske plošče.

  4. Odstranite nosilec valjarja in vijake s prirobnic za pritrditev stranske plošče in distančnikov.

  5. Namestite distančnike na vijake na nosilcih valjarja.

  6. Nosilec valjarja in distančnike pritrdite na spodnjo stran prirobnic za pritrditev z maticami, ki ste jih prej odstranili.

    Note: Neuporabljene distančnike odložite na vrh prirobnice za pritrditev stranske plošče za poznejšo uporabo.

Note: Položaj zadnjega valjarja glede na vreteno je odvisen od dovoljenih odstopanj obdelave sestavljenih delov in vzporedna postavitev ni potrebna.

Nastavitev višine košnje

Nastavite višino košnje na želeno višino z merilnikom za višino košnje in zagotovite, da je vaša rezalna enota opremljena s spodnjim nožem, ki je najbolj primeren za želeno višino košnje; glejte preglednicama za nastavitev višine košnje in izbiro spodnjega noža.

Nastavitev merilnika za višino košnje

Pred nastavitvijo višine košnje nastavite merilnik za višino košnje, kot sledi:

  1. Odvijte matico na merilni palici in nastavitveni vijak nastavite na želeno višino košnje (Diagram 13).

    Note: Razdalja med spodnjim delom glave vijaka in sprednjim delom palice je višina košnje.

    g000489

    Diagram 13

    1. Merilna palica
    2. Vijak za nastavitev višine
    3. Matica

  2. Privijte matico.

Nastavitev višine košnje

  1. Zrahljajte varovalne matice, s katerimi so ročice za višino košnje pritrjene na stranske plošče rezalne enote (Diagram 14).

    g526187

    Diagram 14

    1. Ročica za nastavitev višine košnje
    2. Varovalna matica
    3. Nastavitveni vijak

  2. Zataknite glavo vijaka merilnika za višino košnje na desno stran rezalnega roba spodnjega noža in naslonite zadnji konec palice na zadnji del valjarja (Diagram 15).

    g004003

    Diagram 15

    1. Merilna palica

  3. Zavrtite nastavitveni vijak, dokler se valjar ne dotakne sprednjega dela merilne palice.

  4. Ponovite koraka 2 in 3 za levo stran.

  5. Prilagodite oba konca valjarja, dokler celotni valjar ni nameščen vzporedno glede na spodnji nož.

    Important: Pri pravilni nastavitvi se bosta zadnji in sprednji valjar stikala z merilno palico, vijak pa se bo tesno prilegal spodnjemu nožu. Tako se zagotovi, da bo višina košnje na obeh koncih spodnjega noža enaka.

  6. Zategnite matice, da zaklenete prilagojeni položaj dovolj, da odstranite morebitno razrahljanost podložke.

  7. Preverite, ali je nastavitev za višino košnje pravilna; po potrebi ta postopek ponovite.

preglednicama za nastavitev višine košnje in izbiro spodnjega noža

Preglednica za nastavitev višine košnje
Višina košnje (v mm)Višina košnje (v palcih)Št. zadnjih distančnikovUniverzalni pripomoček za ravnanje
1,50,0600D
3,20,1250D
4,80,1880D
6,40,2500D
6,40,2501D
9,50,3750D
9,50,3751D
12,70,5001NE
12,70,5002*DA**
15,90,6252*NE
15,90,6253*DA**
19,10,7503*NE
19,10,7504*DA**
22,20,8754*NE
25,41,0004*NE
* Pri 2 ali več zadnjih distančnikih je potreben komplet za visoko košnjo (št. dela 120-9600).** Pri 2 ali več zadnjih distančnikih za univerzalni pripomoček za ravnanje je potreben komplet za visoko košnjo (št. dela 133-9110).

S pomočjo naslednje preglednice lahko določite, kateri spodnji nož je najprimernejši za želeno višino košnje.

Preglednica za izbiro spodnjega noža/višine košnje
Spodnji nožŠt. delaVišina košnjeZgornji kot brušenja
EdgeMax Micro-cut (standardno 04652, 04654, 04656)115-1880Od 1,5 do 4,7 mm3°
Micro-cut (izbirno)93-4262Od 1,5 do 4,7 mm3°
Micro-cut Extended (izbirno)108-4303Od 1,5 do 4,7 mm7°
EdgeMax Micro-cut Short (izbirno)139-4320Od 1,5 do 4,7 mm3°
Edgemax Tournament (izbirno)115-1881Od 3,1 do 12,7 mm3°
Tournament (izbirno)93-4263Od 3,1 do 12,7 mm3°
Tournament Extended (izbirno)108-4302Od 3,1 do 12,7 mm7°
EdgeMax Tournament Short (izbirno)139-4321Od 3,1 do 12,7 mm3°
Low-cut (izbirno)93-4264Od 4,7 do 25,4 mm3°
High-cut (izbirno)94-6392Od 7,9 do 25,4 mm3°
EdgeMax Fairway (izbirno)137-6092Od 9,5 do 25,4 mm10°
Fairway (izbirno)137-6097Od 9,5 do 25,4 mm10°

Note: Uporabite podaljšane ali kratke nože za manj oziroma bolj intenzivno košnjo.

Vzdrževanje

Note: Ugotovite, katera stran je leva in katera desna, gledano s položaja za upravljanje stroja.

Opora za rezalno enoto

Kadarkoli morate rezalno enoto nagniti, da izpostavite spodnji nož/vreteno, podprite zadnji del rezalne enote, da zagotovite, da se matice na zadnji strani vijakov za nastavitev nosilca spodnjega noža ne dotikajo delovne površine (Diagram 16).

g016511

Diagram 16

  1. Matica na nastavitvenem vijaku za prilagajanje nosilca spodnjega noža (2)

Specifikacije za spodnji nož

Servisiranje spodnjega noža

Samo ustrezno usposobljen mehanik lahko servisira nosilec spodnjega noža in spodnji nož, da prepreči poškodbe vretena, nosilca spodnjega noža ali spodnjega noža. V idealnem primeru odnesite rezalno enoto na servis k pooblaščenemu distributerju za izdelke Toro. Za popolna navodila, posebna orodja in diagrame za servisiranje spodnjega noža glejte Servisni priročnik za vašo vlečno enoto. Če bi kdaj morali sami odstraniti ali sestaviti nosilec spodnjega noža, so spodaj navedena navodila kot tudi specifikacije za servisiranje spodnjega noža.

Important: Pri servisiranju spodnjega noža vedno upoštevajte postopke za spodnji nož, ki so v Servisnem priročniku podrobno opisani. Če spodnjega noža ne namestite in obrusite pravilno, se lahko poškoduje vreteno, nosilec spodnjega noža ali spodnji nož.

Odstranjevanje nosilca spodnjega noža/sklop spodnjega noža

  1. Obrnite nastavitveni vijak za nastavitev nosilca spodnjega noža v nasprotni smeri urinega kazalca, da spodnji nož odmaknete od vretena (Diagram 17).

    g016429

    Diagram 17

    1. Vijak za prilagoditev nosilca spodnjega noža
    2. Matica za napenjanje vzmeti
    3. Spodnja prečka
    4. Podložka

  2. Odmikajte matico za napenjanje vzmeti, dokler podložka ni več napeta ob spodnjo prečko (Diagram 17).

  3. Na vsaki strani stroja popustite varovalno matico, ki pritrjuje vijak spodnje prečke (Diagram 18).

    g014409

    Diagram 18

    1. Vijak spodnje prečke
    2. Varovalna matica

  4. Odstranite vsak vijak nosilca spodnjega noža tako, da lahko nosilec spodnjega noža potegnete navzdol in ga odstranite z rezalne enote (Diagram 18).

    Pazite na 2 najlonski podložki in 1 jekleno podložko na vsakem koncu nosilca spodnjega noža (Diagram 19).

    g020056

    Diagram 19

    1. Vijak nosilca spodnjega noža
    2. Jeklena podložka
    3. Matica
    4. Podložka iz najlona

  5. Odstranite spodnji nož s spodnje prečke tako, da odstranite vse vijake, ki ga držijo na mestu. Uporabite nasadni ključ z orodjem za vijake spodnjega noža (št. dela TOR510880).

    Note: Za odvijanje vijakov spodnjega noža lahko uporabite mehanski ali pnevmatski udarni ključ.

    Note: Spodnji nož in vijake zavrzite.

Namestitev novega spodnjega noža

  1. Izberite nov spodnji nož v skladu z preglednicama za nastavitev višine košnje in izbiro spodnjega noža.

  2. Odstranite rjo, vodni kamen in korozijo s površine spodnje prečke in nanjo nanesite tanek sloj olja.

    Important: Ne odstranjujte ulitega materiala s spodnje prečke. Spodnja prečka je na sredini konkavna; ne brusite je.

  3. Očistite navoje na spodnji prečki.

  4. Na nove vijake noža kosilnice nanesite sredstvo za zatesnitev in namestite spodnji nož na spodnjo prečko.

    Important: Uporabljajte samo nove vijake za spodnji nož.

    Note: Število vijakov se razlikuje glede na spodnjo prečko.

    g557599

    Diagram 20

    Prikaz spodnje prečke s 13 vijaki

    1. Spodnja prečka
    2. Spodnji nož
    3. Vijak

  5. Zategnite 2 zunanja vijaka z zateznim momentom 1 N·m.

  6. Začnite od sredine spodnje prečke in privijte vijake z navorom 25,9 +/-1,4 N∙m.

    Important: Vijakov spodnjega noža ne zategujte z mehanskim ali pnevmatskim udarnim ključem.

    g255046

    Diagram 21

    1. Orodje za vijake spodnjega noža (št. dela TOR510880)
    2. Najprej namestite ta dva vijaka in ju zategnite z zateznim momentom 1 N·m.
    3. Navor 25,9 +/-1,4 N∙m.

  7. Zbrusite novi spodnji nož; glejte Specifikacije za brušenje spodnjega noža.

Specifikacije za brušenje spodnjega noža

g032182

Diagram 22

  1. Prosti kot
  2. Zgornji del
  3. Odstranite grebene ali zarobke
  4. Sprednji del
  5. Sprednji kot
(Zgornji) prosti kot spodnjega nožaGlejte preglednicama za nastavitev višine košnje in izbiro spodnjega noža.
Razpon sprednjega kotaOd 13° do 17°
Sprednji kot spodnjega noža za čistine10°

Preverjanje zgornjega kota brušenja

Kot, pod katerim brusite svoje spodnje nože, je zelo pomemben.

S kazalnikom kota (št. dela Toro 131-6828) in nosilcem kazalnika kota (št. dela Toro 131-6829) preverite kot, pod katerim deluje vaš brusilnik, in ga po potrebi popravite, če brusilnik ni natančen.

  1. Kazalnik kota namestite na spodnjo stran spodnjega noža, kot je prikazano na sliki Diagram 23.

    g034113

    Diagram 23

    1. Spodnji nož (navpično)
    2. Kazalnik kota

  2. Pritisnite gumb Alt Zero na kazalniku kota.

  3. Namestite nosilec kazalnika kota na rob spodnjega noža tako, da se rob magneta dotika robu spodnjega noža (Diagram 24).

    Note: Digitalni zaslon naj bi bil med tem korakom viden z iste strani, kot je bil viden tudi med korakom 1.

    g034114

    Diagram 24

    1. Nosilec kazalnika kota
    2. Rob magneta, ki je poravnan z robom spodnjega noža
    3. Spodnji nož
    4. Kazalnik kota

  4. Kazalnik kota namestite na nosilec, kot je prikazano na sliki Diagram 24.

    Note: To je kot, ki ga ustvari vaš brusilnik, in mora biti znotraj 2 stopinj priporočenega zgornjega kota brušenja.

Namestitev sklopa spodnje prečke/spodnjega noža

  1. Namestite sklop spodnje prečke/spodnjega noža in namestite montažna ušesa med podložke in vijak za nastavitev spodnje prečke (Diagram 17).

    Important: Dvotočkovne nastavitvene regulatorje (DPA) postavite na sredino med ušesca spodnje prečke, kot prikazuje Diagram 25.Če so dvotočkovni nastavitveni regulatorji (DPA) nameščeni ob ušesca spodnje prečke, to lahko negativno vpliva na stik med spodnjim nožem in vretenom.

    g512172

    Diagram 25

    1. Ušesca spodnje prečke
    2. Dvotočkovni nastavitveni regulator (DPA)

  2. Pritrdite spodnjo prečko na vsako stransko ploščo z vijaki spodnje prečke (matice na vijakih) in 3 podložkami (skupaj 6).

  3. Namestite podložko iz najlona na vsako stran vodila stranske plošče. Namestite jekleno podložko na zunanjo stran vsake od podložk iz najlona (Diagram 19).

  4. Vijake spodnje prečke privijte s 27 do 36 N∙m.

  5. Privijte varovalno matico, dokler ne odpravite vrzeli z jeklenih podložk, vendar jih lahko vrtite ročno. Podložke na notranji strani imajo lahko vrzel.

    Important: Matic ne zategnite premočno, saj se bodo stranske plošče odklonile.

  6. Matico za napenjanje vzmeti zategnite, dokler se vzmet ne sesede, nato pa popustite za 1/2 obrata (Diagram 26).

    g016470

    Diagram 26

    1. Matica za napenjanje vzmeti
    2. Vzmet

  7. Nastavite spodnji nož glede na vreteno; glejte Nastavitev spodnjega noža glede na vreteno.

Specifikacije vretena

Priprava vretena za brušenje

  1. Zagotovite, da so vse komponente rezalne enote v dobrem stanju in odpravite morebitne težave pred brušenjem.

  2. Upoštevajte navodila proizvajalca brusilnika za vretena in rezalna vretena zbrusite po naslednjih specifikacijah.

    Specifikacije za brušenje vreten
    Nov premer vretena128,5 mm
    Obratovalna omejitev premera vretena114,3 mm
    Prosti kot rezila30° ± 5°
    Razpon širine odrezka rezilaod 0,8 do 1,2 mm
    Obratovalna omejitev koničastega premera vretena0,25 mm

Varnostno brušenje vretena

Novo vreteno ima širino odrezka od 0,8 do 1,2 mm in prosti kot 30°.

Ko je del vretena, ki pride v stik s travo, širši od 3 mm, izvedite naslednje:

  1. Na vseh rezilih vretena nastavite prosti kot 30°, dokler ni širina odrezka 0,8 mm (Diagram 27).

    g278332

    Diagram 27

    1. 30°
    2. 0,8 mm

  2. Med vrtenjem brusite vreteno za < 0,025 mm.

    Note: Tako se bo širina vretena, ki pride v stik s travo, nekoliko povečala.

  3. Nastavite rezalno enoto; za vašo rezalno enoto glejte Priročnik za upravljanje.

Note: Da bi rob vretena in spodnji nož dlje časa ostala ostra, po brušenju vretena in/ali spodnjega noža ponovno preverite stik med vretenom in nožem, še prej pa pokosite 2 zelenici, saj boste tako odstranili morebitni zarobki. Zarobki lahko povzročijo, da bi bila lahko razdalja med vretenom in spodnjim nožem neprimerna in bi se tako pospešila obraba.

Brušenje rezalne enote

Nevarnost

Stik z vretenom ali drugimi premikajočimi se deli lahko povzroči telesne poškodbe.

Prsti, roke in oblačila ne smejo biti blizu vreten ali drugih premikajočih se delov.

  • Med brušenjem se ne približujte vretenom.

  • Nikoli ne uporabljajte krtače s kratkim ročajem za brušenje. Krtače z dolgimi ročaji so na voljo pri vašem lokalnem pooblaščenem distributerju za izdelke Toro.

  1. Stroj parkirajte na čisti, ravni površini, spustite rezalne enote, zaustavite motor, zategnite parkirno zavoro in odstranite kontaktni ključ.

  2. Odstranite motorje vreten z rezalne enote in odklopite ter odstranite rezalno enoto z dvižnih rok.

  3. Povežite stroj za brušenje z rezalno enoto tako, da vstavite kos dolg ⅜" kvadratnega materiala v spoj utora na koncu rezalne enote.

    Note: Dodatna navodila in postopki za pritrjevanje so na voljo v Priročniku za upravljanje vaše vlečne enote in v Priročniku Toro za brušenje vretena in rotacijske kosilnice, obrazec št. 80-300PT.

    Note: Za boljši rezalni rob po brušenju s pilo potegnite čez sprednji del spodnjega noža in vretena. S tem boste odstranili vse grebene ali grobe robove, ki so se morda nabrali na rezalnem robu.

Servisiranje valja

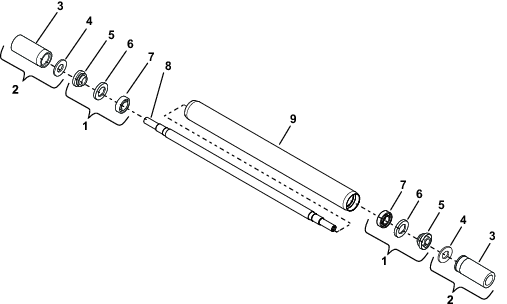

Za servisiranje valja sta na voljo komplet za obnovo valja Roller Rebuild Kit (št. dela 140-5552) in komplet orodij za obnovo valja Roller Rebuild Tool Kit (št. dela 140-5553) (Diagram 28). Komplet za obnovo valja Roller Rebuild Kit vključuje vse ležaje, ležajne matice, notranja tesnila in zunanja tesnila za obnovo valja. Komplet orodij za obnovo valja Roller Rebuild Tool Kit vključuje vsa orodja in navodila za namestitev, ki so potrebna za obnovo valja s kompletom za obnovo valja. Za pomoč glejte katalog delov ali se obrnite na pooblaščenega distributerja za izdelke Toro.

g558800

Diagram 28

  1. Komplet za obnovo valja Roller Rebuild Kit (št. dela 140-5552)
  2. Komplet orodij za obnovo valjev (št. dela 140-5553)
  3. Ležaj/orodje za zunanje tesnilo
  4. Podložka sklopa
  5. Zaklepna matica (s pritrjenim V-obročem), kol. 2
  6. Zunanje tesnilo, kol. 2
  7. Ležaj, kol. 2
  8. Gred koleščka
  9. Cev valja
