Groundsmaster® 3500-D トラクションユニット

• このオペレーターズマニュアルや関連する機器のマニュアルをよくお読みください。各部の操作方法や本機の正しい使用方法に十分慣れておきましょう。

• オペレータが日本語を読めない場合には、オーナー の責任において、このオペレーターズマニュアル の内容を十分に説明してください。

• 子供や正しい運転知識のない方には機械の操作や整備をさせないでください。地域によっては機械のオペレータに年齢制限を設けていることがありますのでご注意ください。

• 周囲にペットや人、特に子供がいる所では絶対に作業をしないでください。

• 人身事故や器物損壊などについてはオペレータやユーザーが責任を負うものであることを忘れないでください。

• 人を乗せないでください。

• 本機を運転する人、整備する人すべてに適切なトレーニングを行ってください。トレーニングはオーナーの責任です。特に以下に挙げる点についての確実な理解が必要です：

  • 乗用芝刈り機を取り扱う上での基本的な注意点と注意の集中；

  • 斜面で機体が滑り始めるとブレーキで制御することは非常に難しくなること；斜面で制御不能となるおもな原因として：

    • タイヤグリップの不足；

    • 速度の出しすぎ；

    • ブレーキの不足；

    • 機種選定の不適当；

    • 地表条件、特に傾斜角度を正しく把握していなかった。

    • ヒッチの取り付けや積荷の重量分配の不適切。

• 作業には頑丈な靴と長ズボン、ヘルメットおよび聴覚保護具を着用してください。長い髪、だぶついた衣服、装飾品などは可動部に巻き込まれる危険があります。また、裸足やサンダルで機械を運転しないでください。

• 機械にはね飛ばされて危険なものが落ちていないか、作業場所をよく確認しましょう。

• 警告：燃料は引火性が極めて高い。以下の注意を必ず守ってください。

  • 燃料は専用の容器に保管する。

  • 給油は必ず屋外で行い、給油中は禁煙を厳守する。

  • 給油はエンジンを掛ける前に行う。エンジンの運転中やエンジンが熱い間に燃料タンクのふたを開けたり給油したりしない。

  • 燃料がこぼれたらエンジンを掛けない。機械を別の場所に動かし、気化した燃料ガスが十分に拡散するまで引火の原因となるものを近づけない。

  • 燃料タンクは必ず元通りに戻し、フタはしっかり締める。

• マフラーが破損したら必ず交換してください。

• 使用前に必ず、ブレード、ブレードボルト、カッターアセンブリの目視点検を行ってください。バランスを狂わせないようにするため、ブレードを交換するときにはボルトもセットで交換してください。

• 複数のブレードを持つ機械では、１つのブレードを回転させると他も回転する場合がありますから注意してください。

• 作業場所を良く観察し、安全かつ適切に作業するにはどのようなアクセサリやアタッチメントが必要かを判断してください。メーカーが認めた以外のアクセサリやアタッチメントを使用しないでください。

• オペレータコントロールやインタロックスイッチなどの安全装置が正しく機能しているか、また安全カバーなどが外れたり壊れたりしていないか点検してください。これらが正しく機能しない時には機械を使用しないでください。

• 有毒な一酸化炭素ガスが溜まるような閉め切った場所ではエンジンを運転しないでください。

• 作業は日中または十分な照明のもとで行ってください。

• エンジンを掛ける前には、アタッチメントのクラッチをすべて外し、ギアシフトをニュートラルにし、駐車ブレーキを掛けてください。エンジンは、必ず運転席に座って始動してください。運転するときは必ず ROPS を取り付けた上で シートベルトを着用すること｡

• 回転部やその近くには絶対に手足を近づけないでください。また排出口の近くにも絶対に人を近づけないでください。

• 「安全な斜面」はあり得ません。芝生の斜面での作業には特に注意が必要です。転倒を防ぐために以下の注意を厳守すること：

  • 斜面では急停止急発進しない。

  • 斜面の走行や小さな旋回は低速で。

  • 隆起や穴、隠れた障害物がないか常に注意する。

  • 斜面を横切りながらの作業は、そのような作業のために設計された芝刈機以外では絶対行わない。

• 隠れて見えない穴や障害物に常に警戒を怠らないようにしましょう。

• 道路付近で作業するときや道路を横断するときは通行に注意しましょう。

• 移動走行を行うときはリールの回転を止めてください。

• アタッチメントを使用するときは、排出方向に気を付け、人に向けないようにしてください。また作業中は機械に人を近づけないでください。

• ガードが破損したり、正しく取り付けられていない状態のままで運転しないでください。インタロック装置は絶対に取り外さないこと、また、正しく調整してお使いください。

• エンジンのガバナの設定を変えたり、エンジンの回転数を上げすぎたりしないでください。規定以上の速度でエンジンを運転すると人身事故が起こる恐れが大きくなります。

• 運転位置を離れる前に以下の注意を厳守すること：

  • 平坦な場所に停止する。

  • PTOの接続を解除し、アタッチメントを下降させる。

  • ギアシフトをニュートラルに入れ、駐車ブレーキを掛ける。

  • エンジンを止め、キーを抜き取る。

• 以下のような状況になった場合には、アタッチメントの駆動を停止し、エンジンを止め、キーを抜き取ってください：

  • 刈り高を変更するとき。ただし運転位置から遠隔操作で刈り高を変更できる時にはこの限りでありません。

  • 詰まりを取り除くとき。

  • 機械の点検・清掃・整備作業などを行うとき。

  • 異物をはね飛ばしたときや機体に異常な振動を感じたとき（直ちに点検してください）。機械に損傷がないか点検し、必要があれば修理を行ってください。点検修理が終わるまでは作業を再開しないでください。すべてのスピンドルプーリナットを 176～203 N·m（18～20 kg.m）にトルク締めする。

• 移動走行中や作業を休んでいるときはアタッチメントの駆動を止めてください。

• 以下の作業を行う前には、アタッチメントの駆動を止め、エンジンを止めてください：

  • 燃料補給

  • 刈り高を変更するとき。ただし運転位置から遠隔操作で刈り高を変更できる時にはこの限りでありません。

• エンジンを停止する時にはスロットルを下げておいて下さい。また、燃料バルブの付いている機種では燃料バルブを閉じてください。

• ブレードが回転中は絶対にカッティングユニットを上昇させないでください。

• カッティングユニットに手足を近づけないでください。

• バックするときには、足元と後方の安全に十分な注意を払ってください。

• 旋回するときや道路や歩道を横切るときなどは、減速し周囲に十分な注意を払ってください。

• アルコールや薬物を摂取した状態での運転は避けてください。

• 機械が落雷を受けると最悪の場合死亡事故となります。稲光が見えたり雷が聞こえるような場合には機械を運転しないで安全な場所に避難してください。

• トレーラやトラックに芝刈り機を積み降ろすときには安全に十分注意してください。

• 公道を通行することが法律で認められている場合には右左折や停止時に法律で定められている信号灯などを確実に操作してください。

• 常に機械全体の安全を心掛け、また、ボルト、ナット、ねじ類が十分に締まっているかを確認してください。

• 火花や裸火を使用する屋内で本機を保管する場合は、必ず燃料タンクを空にし、火元から十分離してください。

• 閉めきった場所に本機を保管する場合は、エンジンが十分冷えていることを確認してください。

• 火災防止のため、エンジンやサイレンサ/マフラー、バッテリー搭載部、燃料タンクの周囲、カッティングユニット駆動部の周囲、および駆動部分に、余分なグリス、草や木の葉、ホコリなどが溜まらないようご注意ください。オイルや燃料がこぼれた場合はふきとってください。

• 磨耗したり破損したりしている部品は安全のために交換してください。

• 燃料タンクの清掃などが必要になった場合は屋外で作業を行ってください。

• 複数のブレードを持つ機械では、１つのブレードを回転させると他も回転する場合がありますから注意してください。

• 機体から離れる時には必ずカッティングユニットを降下させておいてください。ただし、カッティングユニットを上昇位置に確実にロックしておくことができる場合はこの限りでありません。

• 整備・調整作業の前には、必ず機械を停止し、カッティングユニットを下げ、駐車ブレーキを掛け、エンジンを停止し、キーを抜いてください。また、必ず機械各部の動きが完全に停止したのを確認してから作業に掛かってください。

• 格納中や搬送中は、燃料バルブを閉じてください。裸火の近くに燃料を保管しないでください。

• 平らな場所に停車してください。知識のない人には絶対に作業を任せないでください。

• 必要に応じ、ジャッキなどを利用して機体を確実に支えてください。

• 機器類を取り外すとき、スプリングなどの力が掛かっている場合があります。取り外しには十分注意してください。

• 修理作業に掛かる前にバッテリーの接続を外してください。バッテリーの接続を外すときにはマイナスケーブルを先に外し、次にプラスケーブルを外してください。取り付けるときにはプラスケーブルから接続する。

• ブレードを点検する時には安全に十分注意してください。ブレードを取り扱う時には必ず手袋を着用し、安全に十分注意してください。悪くなったブレードは必ず交換してください。絶対に曲げ伸ばしや溶接で修理しないでください。

• 可動部に手足を近づけないよう注意してください。エンジンを駆動させたままで調整を行うのは可能な限り避けてください。

• バッテリーの充電は、火花や火気のない換気の良い場所で行ってください。バッテリーと充電器の接続 や切り離しを行うときは、充電器をコンセントから抜いておいてください。また、安全な服装を心がけ、 工具は確実に絶縁されたものを使ってください。

特殊な場所（例えば斜面）のための作業手順や安全確認規則をきちんと作成し、全員がそれを守って作業を行うよう徹底してください。本機で芝刈り作業を行う場所すべてについて斜面の危険度調査を行ってください。 この調査は、常識を十分に活かし、また、色々な芝状態や転倒の危険を考慮に入れてください。また機械に付属している携帯斜面計を使って斜面の角度を客観的に把握すること。調査の方法などについてはこのマニュアルの「運転」の章で解説しています。機械を使用することのできる最大斜度については、傾斜計の近くに貼り付けてあるステッカーに表示してあります。

斜面での運転操作に十分に慣れていることが必要です。斜面での注意不足は転倒につながりやすく、人身事故などの大きな事故になります。

• エンジンの緊急停止方法に慣れておきましょう。

• テニスシューズやスニーカーでの作業は避けてください。

• 安全靴と長ズボンの着用をおすすめします。地域によってはこれらの着用が義務付けられていますのでご注意ください。

• 機械の可動部や排出口に手足を近づけないでください。

• 給油は燃料タンクの首の根元から12 mm 程度下までとしてください。入れすぎないこと。

• インタロックスイッチは使用前に必ず点検してください。スイッチの故障を発見したら必ず修理してから使用してください。

• エンジンを始動する前に、駐車ブレーキが確実にかかっていること、走行ペダルがニュートラルになっていること、ブレードの回転が解除にセットされていることを確認してください。エンジンが始動したら駐車ブレーキを解放し、ペダルから足を離してください。走行ペダルを踏み込まないのに本機が走り出す場合は調整が必要です。動き出す場合には、このマニュアルの「保守」の項を参照して調整を行ってください。

• 急斜面以外にも、サンドバンカーや池、溝、小川、などの近くでは特に注意が必要です。

• 小さな旋回をする時や斜面での旋回時は必ず減速すること｡

• 斜面では旋回しないでください。

• 急斜面での作業は避けてください。走行できても転倒する危険があります。

• モデル 30839, 30843 や 30807で実際に転倒が起きる角度は様々な要因に支配されており、一定ではありません。芝草の状態や斜面の凹凸の状態、速度（特に旋回中の速度）、カッティングユニットの位置（特にサイドワインダー装着機）、タイヤ空気圧、オペレータの経験など多くの要素が複雑に絡み合って条件が形成されます。一般に傾斜角度20°以下では転倒の恐れは少ないといわれます。25°程度で転倒の恐れは中程度となります。これ以上の角度では転倒人身事故の恐れが極めて大きくなります。この機械は傾斜角度25°以内の斜面でお使いください。

• モデル 30849で実際に転倒が起きる角度は様々な要因に支配されており、一定ではありません。芝草の状態や斜面の凹凸の状態、速度（特に旋回中の速度）、カッティングユニットの位置（特にサイドワインダー装着機）、タイヤ空気圧、オペレータの経験など多くの要素が複雑に絡み合って条件が形成されます。一般に傾斜角度15°以下では転倒の恐れは少ないといわれます。20°程度で転倒の恐れは中程度となります。この機械は傾斜角度20°以内の斜面で使うようにしてください。これ以上の角度では転倒人身事故の恐れが極めて大きくなります。

• 下り坂ではハンドリングを安定させるためにカッティングユニットを下げてください。

• 急停止や急発進をしないでください。

• 後退ペダルをブレーキとして使用してください。

• 道路付近で作業するときや道路を横断するときは通行に注意しましょう。常に道を譲る心掛けを。

• 移動走行時にはカッティングユニットを上昇させてください。

• エンジン回転中や停止直後は、エンジン本体、マフラー、排気管、油圧オイルタンクなどに触れると火傷の危険がありますから手を触れないでください。

• この機械公道の走行を前提とした車両ではなく、いわゆる「低速走行車両」に分類されます。公道を横切ったり、公道上を走行しなければならない場合は、必ず法令を遵守し、必要な灯火類、低速走行車両の表示、リフレクタなどを装備してください。

• 整備・調整作業の前には、必ずエンジンを停止し、キーを抜いてください。

• 常に車両全体の安全を心掛けてください。また、ボルト、ナット、ネジ類が十分に締まっているかを確認してください。

• 油圧系統のラインコネクタは頻繁に点検してください。油圧を掛ける前に、油圧ラインの接続やホースの状態を確認してください。

• 油圧のピンホールリークやノズルからは作動油が高圧で噴出していますから、手などを近づけないでください。リークの点検には新聞紙やボール紙を使い、絶対に手を直接差し入れたりしないでください。高圧で噴出する作動油は皮膚を貫通し、身体に重大な損傷を引き起こします。万一、油圧オイルが体内に入った場合には、この種の労働災害に経験のある施設で数時間以内に外科手術を受けないと壊疽を起こします。

• 油圧系統の整備作業を行う時は、必ずエンジンを停止し、カッティングユニットを下降させてシステム内部の圧力を完全に解放してください。

• エンジンを回転させながら調整を行わなければならない時は、手足や頭や衣服をカッティングユニットや可動部に近づけないように十分ご注意ください。また、無用の人間を近づけないようにしてください｡

• ガバナの設定を変えてエンジンの回転数を上げないでください。Toro正規代理店でタコメータによるエンジン回転数検査を受け、安全性と精度を確認しておきましょう。

• オイルの点検や補充は､必ずエンジンを停止した状態で行ってください｡

• 大がかりな修理が必要になった時、補助が必要な時は、Toro 正規代理店にご相談ください。

• いつも最高の性能と安全性を維持するために、必ずToroの純正部品をご使用ください。他社の部品やアクセサリを御使用になると危険な場合があり、製品保証を受けられなくなる場合がありますのでおやめください。

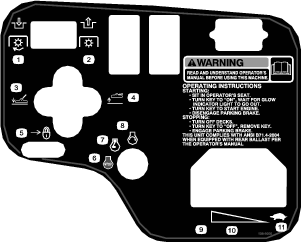

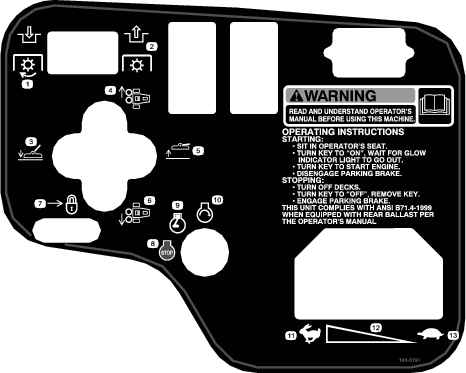

1. 駐車ブレーキが掛かっていること、カッティングユニットの駆動スイッチが OFF 位置にあることを確認する。

2. 走行ペダルから足をはなしてペダルがニュートラル位置にくることを確認する。

3. スロットルをハーフ･スロットル位置にする。

4. キーを差し込み、ON/Preheat 位置に回すと、グロープラグが点灯してエンジンの予熱を開始する（約７秒間）；グローインジケータが消えたらキーをStart 位置に回すとセル･モータが始動する。エンジンが始動したら、キーから手を離す。キーは自動的に On/Run 位置まで戻ります。

   Important: スタータモータのオーバーヒートを防止するため、スタータは15 秒間以上連続で回転させないでください。10秒間連続で使用したら､60秒間の休止時間をとってください。

5. エンジンを初めて始動した時、エンジンのオーバーホールを行った後などは、1～2分間の時間を取って前進および後退走行の確認を行う。また、昇降レバーやカッティングユニット駆動スイッチを操作して各部の作動状態を確認する。

   ハンドルを左右それぞれいっぱいまで切って応答を確認する。以上の点検の後、エンジンを停止させ、オイル漏れや各部のゆるみなどがないかさらに点検する。

   注意

   機体の点検を行う前に、機械の可動部がすべて完全 に停止していることを必ず確認すること。

エンジンを停止するには、スロットルをアイドル位置、カッティングユニット駆動スイッチを OFF 位置に戻し、始動キーをOFF位置に回して抜き取る。事故防止のため、キーは抜き取っておく。

• 実際に作業を始める前に、安全な場所で運転操作に十分慣れておいてください。

• まずエンジンを始動し、ハーフスロットルでウォームアップします。エンジンが温まったらフルスロットルにしてください。カッティングユニットを上昇させ、駐車ブレーキを解除し、移動走行モードにセットし、静かに前進ペダルを踏み込んで、安全な広い場所に移動してください。

• まず、前進、後退、停止を練習します。走行ペダルから足を離せば ペダルは自動的にニュートラル位置に戻って停止します。下り坂を走行中に停止する場合は、後退ペダルを利用するほうが効果的でしょう。

• 斜面では十分に速度を落としてハンドリングを安定させてください。斜面を横切って走行する前には、サイドワインダー･カッティングユニットを山側にスライドさせて機体を安定させましょう。谷側にスライドさせると機体が不安定になりますから注意してください。この操作は必ず斜面を横切り始める前に済ませてください

• 斜面の刈り込みは、できるだけ上下方向に行ってください。斜面を下るときには、機体を安定させるためにカッティングユニットを下げておいてください。斜面では旋回しないでください。

• 障害物の周囲をカッティングユニットを下げた状態、上げた状態のどちらでも上手に旋回できるように練習してください。狭い場所を通り抜ける時、マシンやカッティングユニットをぶつけて損傷しないよう十分注意してください。

• サイドワインダーを使って左右へのスライドによるリーチの感覚をつかんでください。

• サイドワインダーの操作は、カッティングユニットが上昇位置にある時、または実際に芝刈り走行中以外は行わないでください。カッティングユニットを下げたまま、機体が停止している時にスライド動作を行うと、芝生を損傷します。

• ラフでは低速で走行してください。

• 芝刈り中に周囲に人が現れた場合には直ちにブレードを停止させてください。周囲に人がいる所では絶対に作業をしないでください。この機械は1 人乗りです。人を便乗させないでください。大変危険であり、人身事故の恐れがあります。

• 事故は誰にでも起こります。事故の原因で最も多いのはスピードの出しすぎ、急旋回、地表面の不均一など（安全に刈れる傾斜の限度をきちんと守ること）などがあげられます。またエンジンを掛けたまま運転席を離れたり、薬物を摂取した状態で運転をしたりすることも止めてください。市販の風邪薬や処方箋薬でも眠気を催すことがありますから事前に確認しておくことが必要です。常に安全を確認しましょう。無理をすると重大な事故を引き起こします。

• サイドワインダーでは、オーバーハングが最大33 cm にも達しますのでバンカーや池などの障害物から十分に離れた位置からギリギリまで刈り込みを行うことができます。

• また前方に障害物があってもカッティングユニットのスライド動作でかわすことができます。

• 移動走行時にはカッティングユニットを上昇させ、走行モード切り換えレバーを「移動走行」モード（左位置）にし、最大スロットルにセットしてください。

同じ方向からの刈り込みを続けていると芝草が寝てしまい、刈ったあとの見映えが悪くなりますから、刈り込みの方向はできるだけ毎回変えるようにしましょう。

カウンタバランスシステムにより、刈り込みデッキの油圧昇降シリンダからデッキへバック圧を掛けています。これにより、デッキの重量の一部を駆動輪に移して走行性を高めています。カウンタバランスの圧力設定は製造時に行われており、通常はこのままで大抵の刈り込み条件において、走行性能と刈り上がりが最も適切にバランスするようになっています。カウンタバランスの設定を下げると、刈り込みデッキを安定させ、走行性をやや落とします。設定を上げると、走行性がアップしますが、デッキが軽くなることが原因で刈り跡に問題が出てくる場合が考えられます。カウンタバランスの油圧調整設定についてより詳しくは、サービスマニュアルを参照してください。

www.Toro.com にて、Aftercut Appearance Troubleshooting Guide （見映えのトラブルシューティングガイド）を参照してください。

• 実際に作業を始める前に、安全な場所で運転操作に十分慣れておいてください。

• まずエンジンを始動し、ハーフスロットルでウォームアップします。エンジンが温まったらフルスロットルにしてください。カッティングユニットを上昇させ、駐車ブレーキを解除し、移動走行モードにセットし、静かに前進ペダルを踏み込んで、安全な広い場所に移動してください。

• まず、前進、後退、停止を練習します。走行ペダルから足を離せば ペダルは自動的にニュートラル位置に戻って停止します。下り坂を走行中に停止する場合は、後退ペダルを利用するほうが効果的でしょう。

• 斜面では十分に速度を落としてハンドリングを安定させてください。

• 斜面の刈り込みは、できるだけ上下方向に行ってください。斜面を下るときには、機体を安定させるためにカッティングユニットを下げておいてください。斜面では旋回しないでください。

• 障害物の周囲をカッティングユニットを下げた状態、上げた状態のどちらでも上手に旋回できるように練習してください。狭い場所を通り抜ける時、マシンやカッティングユニットをぶつけて損傷しないよう十分注意してください。

• サイドワインダーを使って左右へのスライドによるリーチの感覚をつかんでください。

• サイドワインダーの操作は、カッティングユニットが上昇位置にある時、または実際に芝刈り走行中以外は行わないでください。カッティングユニットを下げたまま、機体が停止している時にスライド動作を行うと、芝生を損傷します。

• ラフでは低速で走行してください。

• 芝刈り中に周囲に人が現れた場合には直ちにブレードを停止させてください。周囲に人がいる所では絶対に作業をしないでください。この機械は1 人乗りです。人を便乗させないでください。大変危険であり、人身事故の恐れがあります。

• 事故は誰にでも起こります。事故の原因で最も多いのはスピードの出しすぎ、急旋回、地表面の不均一など（安全に刈れる傾斜の限度をきちんと守ること）などがあげられます。またエンジンを掛けたまま運転席を離れたり、薬物を摂取した状態で運転をしたりすることも止めてください。市販の風邪薬や処方箋薬でも眠気を催すことがありますから事前に確認しておくことが必要です。常に安全を確認しましょう。無理をすると重大な事故を引き起こします。

• サイドワインダーでは、オーバーハングが最大33 cm にも達しますのでバンカーや池などの障害物から十分に離れた位置からギリギリまで刈り込みを行うことができます。

• また前方に障害物があってもカッティングユニットのスライド動作でかわすことができます。

• 移動走行時にはカッティングユニットを上昇させ、走行モード切り換えレバーを「移動走行」モード（左位置）にし、最大スロットルにセットしてください。

• ブレードを回転させてからゆっくりと芝刈り場所に入ります。前のカッティングユニットが芝刈りの境界内に入ったところでカッティングユニットを降下させます。

• 真っ直ぐに刈りたい（きれいなストライプを作りたいときなど）場合は、樹木などを目印にして走行してください。

• 前方のカッティングユニットが芝刈りエリアの境界についたらカッティングユニットを上げます。「雨だれ型」のターンを行うと、早く旋回し、しかもラインを揃えやすくなります。

• サイドワインダー搭載機はバンカー周りや池の周囲の刈り込みを簡単に行うことができます。シフトレバーを右または左に倒せば同じ方向にカッティングユニットがスライドします。タイヤが毎回同じ場所を通らないように刈りたい場合も、この機能が役立ちます。

• 刈りカスは左側に排出されます。従って、サンドバンカーの周囲などを刈るときは、右回りに刈ると、刈りカスをバンカー内に落とさずにきれいに刈ることが出来ます。

• カッティングユニットにはマルチングバッフルを取り付けることが出来ます。マルチングバッフルを使ってきれいに刈り上げるコツは、一回の刈り取り長さが2.5 cm 以上にならないように定期的な刈り込みを行うことです。刈り込み長さが大きくなりすぎると刈り上がりの見た目が汚くなり、刈り込みに必要なパワーも増えてしまいます。マルチングバッフルは、秋に落ち葉を粉砕処理する作業にも大変適しています。

刈り込みは、朝露を避けて遅めの午前中か、直射日光を避けて午後遅くに行いましょう。露があると草がかたまりになりやすく、また刈りたての草は強い直射日光に当たるとダメージを受けます。

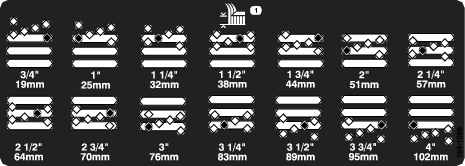

一度に切り取る長さは25 mm以内に抑えましょう。草丈の1/3 以上は刈り取らないのが原則です。成長期の密生している芝生では刈り高設定をさらに一目盛り上げる必要があるかもしれません。

刃先が鋭利であれば、芝草の切り口もきれいです。切れ味の悪い刃先は芝草を引きちぎるので、切り口が茶色に変色し、芝草の成長を悪くし、また病気にもかかりやすくなります。ブレードの状態が良いこと、また、セール部分にまったく欠落がないことが大切です。

デッキのチェンバ（ブレードのある空間）を良いコンディションに維持してください。チェンバの内部が曲がっていたりしたら、元通りに修正し、ブレードとチェンバの壁との間に十分なすきまを確保してください。

一日の作業を終え、エンジン温度が下がったら、洗車してください。洗車には普通のホースを使用します。ノズルや圧力洗浄器は、シール部分やベアリングに浸水させる恐れがありますので使用しないでください。ラジエターおよびオイルクーラに刈りかすやごみが付着していたらきれいに取り除いてください。洗浄後、オイル漏れ、損傷、磨耗などがないか、またカッティングユニットの切れ具合を点検することをお奨めします。

Important: 洗浄が終わったら、サイドワインダーを左右に数回動かしてください。これにより、ベアリングブロックとクロスチューブに溜まっている水を掃き取ることができます。

整備をやりやすくするため、フードは簡単に取り外すことができます。

1. ラッチを外してフードを開ける。

2. フードのピボット部をブラケットに固定しているヘアピンコッターを抜き取る（図 30）。



   図 30

   1. ヘアピンコッター

3. フードを右側にスライドさせながら反対側を持ち上げると外れる。

Note: 取り付けは上記と逆の手順で行う。

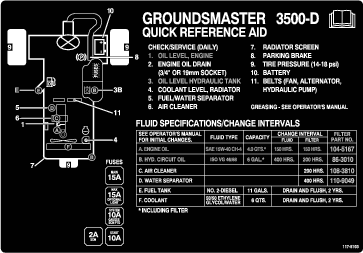

定期的に、全部のベアリングとブッシュにNo.2汎用リチウム系グリスを注入します。悪条件下（ホコリの多い環境）では毎回グリスアップしてください。ベアリングやブッシュの内部に異物が入ると急激に磨耗が進行します。車体を水洗いしたときは整備間隔に関係なく直ちにグリスアップしてください。

グリスアップ箇所を以下に列挙します：

• 後カッティングユニットのピボット（図 31）



  図 31

• 前カッティングユニットのピボット（図 32）



  図 32

• サイドワインダーのシリンダの両端（2ヶ所）（図 33）



  図 33

• ステアリングピボット (図 34)



  図 34

• 後昇降アームのピボット昇降シリンダ（2ヶ所）（図 35）



  図 35

• 左前昇降アームのピボット昇降シリンダ（2ヶ所）（図 36）



  図 36

• 右前昇降アームのピボット昇降シリンダ（2ヶ所）（図 37）



  図 37

• ニュートラル調整機構（図 38）



  図 38

• 刈り込み・移動走行切り換えレバー(図 39)



  図 39

• ベルトテンションピボット（図 40）



  図 40

• ステアリングシリンダ（図 41）



  図 41

  Note: ステアリングシリンダ反対側の端にグリス注入箇所を作ることができます。その場合、タイヤを外し、ニップルを付け、グリスを注入し、ニップルを外し、プラグを取り付けます（図 42）。



  図 42

• カッティングユニットのスピンドルシャフトのベアリング（各カッティングユニットに1ヶ所）（図 43）



  図 43

• 後ローラのベアリング（各カッティングユニットに2ヶ所）（図 44）



  図 44

  Note: ローラの注入部（図 30）面一フィッティングなので、グリスガン用ノズルアダプタが必要です。パーツ番号は P/N 107-1998。ご注文は Toro 代理店へ。

  Important: サイドワインダーのクロスチューブにはグリスを塗布しないでください。クロスチューブは自己潤滑タイプです。

• エアクリーナ本体にリーク原因となる傷がないか点検してください。破損していれば交換してください。吸気部全体について、リーク、破損、ホースのゆるみなどを点検してください。

• 推奨整備間隔にて定期整備を行ってください。非常にホコリの多い場所で使用していてエンジンの能力の低下が認められる場合には、整備間隔を短くしてください。早めに整備を行っても意味がありません。むしろフィルタを外したときにエンジン内部に異物を入れてしまう危険が大きくなります。

• 本体とカバーがシールでしっかり密着しているのを確認してください。

1. エアクリーナのカバーをボディーに固定しているラッチを外す(図 45)。



   図 45

   1. エアクリーナのカバー
   2. エアクリーナのラッチ

2. ボディーからカバーを外す。

3. フィルタを外す前に、低圧のエア（2.8 kg/cm2、異物を含まない乾燥した空気）で、1次フィルタとボディーとの間に溜まっている大きなゴミを取り除く。高圧のエアは使用しない。異物がフィルタを通ってエンジン部へ吹き込まれる恐れがある。このエア洗浄により、1次フィルタを外した時にほこりが舞い上がってエンジン部へ入り込むのを防止することができる。

4. 1次フィルタ（図 46）を取り外して交換する。

   エレメントを洗って再使用しないこと。洗浄によってフィルタの濾紙を破損させる恐れがある。



   図 46

   1. １次フィルタ

5. 新しいフィルタに傷がついていないかを点検する。特にフィルタとボディーの密着部に注意する。破損しているフィルタは使用しない。

6. フィルタをボディー内部にしっかり取り付ける。エレメントの外側のリムをしっかり押さえて確実にボ ディーに密着させる。フィルタの真ん中の柔らかい部分を持たないこと。

7. カバーについている異物逃がしポートを清掃する。カバーについているゴム製のアウトレットバルブを外し、内部を清掃して元通りに取り付ける。

8. アウトレットバルブが下向き（後ろから見たとき、時計の5:00と7:00の間になるように）カバーを取り付ける。

9. カバーのラッチをしっかりと掛ける。

1. ドレンプラグ（図 47）の片方を外し、排出されるオイルを廃油受け容器に回収する。オイルが抜けたらドレンプラグを取り付ける。



   図 47

   1. エンジンオイルのドレンプラグ

2. オイルフィルタ（図 48）を外す。新しいフィルタのシールに薄くエンジンオイルを塗って取り付 ける。締めすぎないように注意すること。



   図 48

   1. エンジンオイルのフィルタ

3. エンジンオイルを入れる。「エンジン･オイルを点検する」の章を参照。

燃料系統が汚染された時や、マシンを長期にわたって格納する場合も同様です。タンクの清掃にはきれいな燃料を使用してください。

燃料ラインの劣化・破損状況やゆるみが出ていないか点検を行ってください。

1. 燃料フィルタの下に汚れのない容器をおく。

2. フィルタ容器（図 49）下部のドレンプラグをゆるめて水や異物を流し出す。



   図 49

   1. 燃料フィルタ水セパレータのキャニスタ
   2. エア抜きプラグ
   3. ドレンバルブ

3. 排出が終了したらプラグを締める。

1. フィルタ容器(図 49)の周辺をウェスできれいにぬぐう。

2. フィルタ容器を外して取り付け部をきれいに拭く。

3. ガスケットに薄くオイルを塗る。

4. ガスケットが取り付け部に当るまで手でねじ込み、そこからさらに1/2回転締め付ける。

Note: 通常のエア抜きを行ってもエンジンが始動できない場合に行います。通常のエア抜き手順については「燃料系統からのエア抜き」 を参照してください。

1. 燃料噴射ポンプの No.1インジェクタノズルへのパイプ接続部をゆるめる。



   図 50

   1. 燃料インジェクタ

2. スロットルをFAST位置とする。

3. 始動キーをSTART位置に回し、接続部から流れ出る燃料を観察する。燃料が泡立たなくなったら、キーをOFFに戻す。

4. パイプをしっかり締め付ける。

5. 残りのノズルからも同じ要領でエアを抜く。

バッテリーの電解液は常に正しいレベルに維持し､バッテリー上部を常にきれいにしておいてください。高温環境下で保管すると､涼しい場所で保管した場合に比べてバッテリーは早く放電します｡

各セルへは、蒸留水またはミネラルを含まない水を適正レベルまで補給してください。但し、電解液の量が、各セルの内側についているスプリットリングの高さ以上にならないよう、注意してください。キャップは換気穴を後ろ（燃料タンク側）に向けて取り付けます。

バッテリー上部はアンモニア水または重曹水に浸したブラシで定期的に清掃してください｡ 清掃後は表面を水で流して下さい｡清掃中はセルキャップを外さないでください｡

バッテリーのケーブルは､接触不良にならぬよう､端子にしっかりと固定してください｡

端子が腐食した場合は､ ケーブルを外し（マイナスケーブルから先に外すこと）、クランプと端子とを別々に磨いてください｡磨き終わったらケーブルをバッテリーに接続し（プラスケーブルから先に接続すること）、端子にはワセリンを塗布してください｡

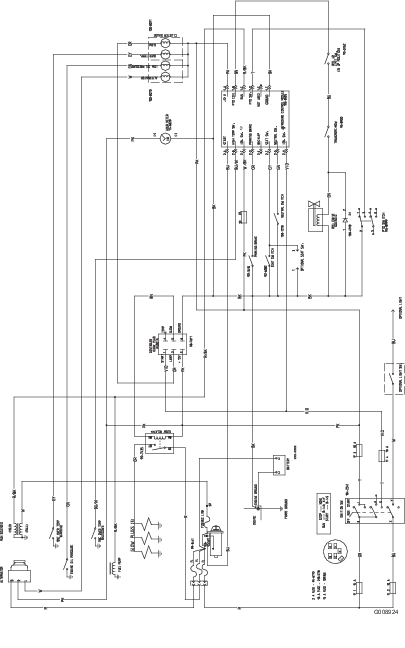

ヒューズはコンソールカバーの下にあります。

走行ペダルをニュートラル位置にしても本機が動きだすようでしたら、トラクションカムを調整します。

1. スロットルレバーがパネルのスロットに当たるまで後ろに倒す。

2. 噴射ポンプのレバーアーム（図 51）の部分にあるスロットルケーブルのコネクタをゆるめる。



   図 51

   1. インジェクションポンプのレバーアーム

3. インジェクションポンプレバーのアームをローアイドルストップに当てた状態でケーブルコネクタを締める。

4. スロットルコントロールをコントロールパネルに固定しているねじをゆるめる。

5. スロットルレバーを一番前に倒す。

6. ストッププレートを滑らせてスロットルレバーに当て、その位置でスロットルコントロールをパネルに固定する。

7. 運転中にスロットルが動く場合は、スロットルレバーにケーブルを固定しているロックナットを5～6 N·m（0.5～0.6 kg.m）にトルク締めする。但しスロットル･レバーは27N·m（9 kg）以内の力で操作できるように調整すること。

エンジン部、オイルクーラ、ラジエターは毎日清掃してください。汚れが激しければより頻繁な清掃が必要です。

1. エンジンを止め、フードを開ける。エンジンの周囲を丁寧に清掃する。

2. アクセスパネル（図 52）を取り外す。



   図 52

   1. アクセスパネル
   2. オイルクーラ
   3. ラジエター

3. オイル･クーラのラッチを外し、クーラーを後ろに傾ける（図 53）。オイルクーラとラジエターの裏表を水または圧縮空気で丁寧に清掃する。オイルクーラを元に戻し、スクリーンを閉める。



   図 53

4. アクセスパネルを取り付け、フードを閉めて終了。

1. 調整ノブをブレーキレバーに固定している固定ねじをゆるめる（図 54）。



   図 54

   1. ノブ
   2. 固定ねじ
   3. 駐車ブレーキレバー

2. ノブを回し、133-178N （14-18kg） の力でレバーを作動させられるように調整する。

3. 固定ねじを締める。

1. スロットル･レバーがパネルのスロットに当たるまで後ろに倒す。

2. 噴射ポンプのレバーアーム（図 57）の部分にあるスロットルケーブルのコネクタをゆるめる。



   図 57

   1. インジェクションポンプのレバーアーム

3. インジェクションポンプレバーのアームをローアイドルストップに当てた状態でケーブルコネクタを締める。

4. スロットルコントロールをコントロールパネルに固定しているねじをゆるめる。

5. スロットルレバーを一番前に倒す。

6. ストッププレートを滑らせてスロットル･レバーに当て、その位置でスロットル･コントロールをパネルに固定する。

7. 運転中にスロットルが動く場合は、スロットル･レバーのロックナットを5～6 N·m（0.5～0.6 kg.m）にトルク締めする。但しスロットル･レバーは27N·m（9 kg）以内の力で操作できるように調整すること。

トロ社の純正フィルタ（P/N 86-3010）をご使用ください。

Important: 純正品以外のフィルタを使用すると関連機器の保証が適用されなくなる場合があります。

1. 平らな場所に駐車し、カッティングユニットを下降させ、エンジンを停止させ、駐車ブレーキを掛けてキーを抜き取る。

2. フィルタ取り付けプレートのホースにクランプを掛ける。

3. フィルタ取り付け部の周辺をウェスできれいにぬぐう。フィルタ（図 58）の下に廃油受けを置いてフィルタを外す。



   図 58

   1. 油圧フィルタ

4. 新しいフィルタのガスケットに薄くオイルを塗布し中にオイルを入れる。

5. 取り付け部が汚れていないのを確認する。ガスケットがフィルタヘッドに当たるまで手で回して取り付け、そこから更に1/2回転増し締めする。

6. フィルタ取り付けプレートのホースをの締め付けを外す。

7. エンジンを始動して２分間運転し、システム内のエアをパージする。エンジンを停止させ、オイル漏れがないか点検する。

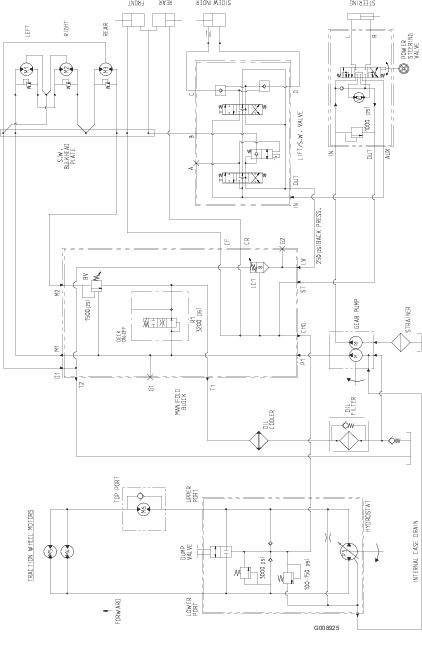

オイルが汚染されてしまった場合は油圧系統全体を洗浄する必要がありますので、Toro 代理店にご連絡ください。汚染されたオイルは乳液状になったり黒ずんだ色なったりします。

1. エンジンを止め、フードを開ける。

2. 油圧ラインの接続部（図 59）または油圧フィルタ（図 58）を外し、流れ出すオイルを容器に受ける。オイルが全部流れ出たらラインを元通りに接続する。



   図 59

   1. 油圧ライン

3. タンク（図 60）に油圧オイルを入れる。容量は約 13.2 リットル；油圧系統を点検する」を参照。

   Important: 指定された銘柄のオイル以外は使用しないでください。他のオイルを使用するとシステムを損傷する可能性があります。



   図 60

   1. 油圧オイル補給口キャップ

4. タンクにキャップを取り付ける。エンジンを始動し、全部の油圧装置を操作して内部にオイルを行き渡らせる。また、オイル漏れがないか点検して、エンジンを停止する。

5. 油量を点検し、足りなければディップスティックの FULLマークまで補給する。入れすぎないこと。

油圧ライン・油圧ホースにオイル漏れ、ねじれ、支持部のゆるみ、磨耗、フィッティングのゆるみ、風雨や薬品による劣化などがないか点検する。異常を発見したら必ず運転を行う前に修理してください。
