Groundsmaster® 3500-D-trekkenhet

• Les brukerhåndboken og annet opplæringsmateriell nøye. Gjør deg godt kjent med alle kontroller, sikkerhetssignaler og riktig bruk av utstyret.

• Dersom fører eller mekaniker ikke forstår språket i denne bruksanvisningen, er det eierens ansvar å forklare dem dens innhold.

• Barn eller personer som ikke har lest bruksanvisningen, må ikke få lov til bruke eller utføre service på gressklipperen. Det kan hende at lokale forskrifter setter en aldersgrense for bruk av denne gressklipperen.

• Du må aldri klippe hvis andre personer, spesielt barn, eller dyr befinner seg i nærheten.

• Husk at føreren eller brukeren har ansvaret hvis andre personer eller deres eiendom utsettes for ulykker eller farer.

• Ta aldri med passasjerer.

• Alle førere og mekanikere bør selv sørge for at de får profesjonell opplæring. Eieren er ansvarlig for opplæring av brukerne. En slik opplæring bør legge vekt på følgende:

  • Hvor nødvendig forsiktighet og konsentrasjon er når man kjører en plentraktor

  • At man ikke får kontroll over en plentraktor som sklir i en bakke ved å bremse. De vanligste årsakene til at man mister kontroll over maskinen er:

    • For dårlig bakkegrep

    • For høy hastighet

    • Utilstrekkelig bremsing

    • At denne spesielle maskintypen ikke passer til arbeidet

    • At det ikke er tatt hensyn til bakkeforhold, spesielt skråninger, eller

    • Feil kobling eller fordeling av belastning

• Ha alltid på deg kraftig fottøy, langbukser, hjelm, vernebriller og hørselsvern når du bruker klipperen. Langt hår, løstsittende klær eller smykker kan sette seg fast i bevegelige deler. Ikke bruk maskinen uten sko eller med åpne sandaler.

• Foreta en grundig inspeksjon der maskinen skal brukes og fjern alle gjenstander som kan slenges opp i luften.

• Advarsel – drivstoff er meget brannfarlig. Ta følgende forholdsregler:

  • Drivstoff må lagres på kanner som er spesiallaget for dette formålet.

  • Bare fyll bensin utendørs, og ikke røyk mens du fyller.

  • Fyll på drivstoff før du starter motoren. Ta aldri lokket av drivstofftanken eller fyll drivstoff mens motoren går eller er varm.

  • Hvis du søler drivstoff, må du ikke prøve å starte motoren. Flytt maskinen bort fra området hvor du sølte drivstoffet og unngå alt som kan antennes til all drivstoffdamp er forsvunnet.

  • Sett lokket godt på alle drivstofftanker og -kanner.

• Skift ut defekte lyddempere.

• Før bruk må du alltid sjekke at knivene, knivboltene og klippeenhetene er i orden og fri for skader og slitasje. Skadde eller slitte knivblader og bolter må skiftes ut i sett for å opprettholde balansen.

• Vær forsiktig hvis maskinen har flere knivblader, da resten av knivene kan begynne å rotere når det ene knivbladet roteres.

• Vurder terrenget for å avgjøre hvilket tilbehør og utstyr som er nødvendig for å gjøre jobben på en sikker og riktig måte. Bruk bare tilbehør og utstyr som er godkjent av produsenten.

• Kontroller at brukerens kontroller, sikkerhetsbryterne og verneplatene er montert og virker riktig. Ikke bruk maskinen hvis disse ikke fungerer som de skal.

• Motoren må ikke brukes på et lukket sted der giftig kullos kan samle seg.

• Gressklipperen må bare brukes i dagslys eller der det er god kunstig belysning.

• Før du forsøker å starte motoren, må du koble ut alle knivkoblinger, sette motoren i fri og sette på parkeringsbremsen. Du må kun starte motoren fra førerstillingen. Fjern aldri veltebøylen, og bruk alltid sikkerhetsbelte under drift.

• Hold hender og føtter borte fra roterende deler. Hold deg unna åpningen på utløpssjakten til enhver tid.

• Husk at ingen skråninger er trygge. Vær ekstra forsiktig når du kjører i skråninger med gress. Gjør følgende for å unngå at maskinen velter:

  • Unngå å bråstoppe eller starte med mye gass i oppover- eller nedoverbakker.

  • Kjør med lav hastighet i skråninger og når du svinger skarpt.

  • Vær oppmerksom på ujevnheter, hull og andre skjulte farer i terrenget.

  • Klipp aldri på tvers av skråninger hvis ikke gressklipperen er beregnet på det.

• Vær oppmerksom på hull i bakken og andre skjulte farer i terrenget.

• Se opp for trafikk når du krysser eller er i nærheten av veier.

• Stopp knivene før du kjører på flater uten gress.

• Pass alltid på at materialet ikke blåses ut mot personer i nærheten når utstyret brukes. La heller aldri noen oppholde seg i nærheten mens maskinen er i gang.

• Maskinen må ikke brukes hvis verneplatene er defekte eller uten at sikkerhetsanordningene sitter på plass. Kontroller at alle sperrene er montert, at de er riktig justert og at de fungerer som de skal.

• Innstillingen av motorregulatoren må ikke forandres og motoren må ikke ruses. Hvis motoren går på for høyt turtall, øker faren for personskader.

• Gjør følgende før du forlater førerens plass:

  • Stopp gressklipperen på en jevn flate.

  • Koble ut kraftoverføringen, og senk utstyret.

  • Skift til fri og sett på parkeringsbremsen.

  • Stopp motoren og ta ut nøkkelen.

• Koble ut drivkraften til alt utstyr, stopp motoren og ta ut tenningsnøkkelen i følgende situasjoner:

  • Før du justerer høyden, hvis ikke justeringene kan gjøres fra førerens plass.

  • Før du fjerner eventuelle tilstoppinger

  • Før du sjekker, rengjør eller utfører arbeid på gressklipperen

  • Etter at du har truffet en gjenstand eller, hvis det oppstår unormal vibrasjon (kontroller øyeblikkelig). Undersøk om gressklipperen ble skadet, og reparer den før du starter den og bruker utstyret igjen. Trekk til spindelrullmutterne med et moment på 176–203 N·m.

• Koble ut drivkraften til utstyret under transport eller når maskinen ikke er i bruk.

• Stopp motoren og koble ut drivkraften til utstyret før følgende:

  • Påfylling av drivstoff

  • Høydejustering, hvis ikke justeringene kan gjøres fra førerens plass

• Reduser gassen før motoren stopper. Hvis det er en drivstoffventil på motoren, stenger du drivstofftilførselen etter at du er ferdig med å klippe.

• Du må aldri heve klippeenheten når knivene går rundt.

• Hold hender og føtter borte fra klippeenhetene.

• Se bak- og nedover før du rygger, slik at du ikke kjører på noen.

• Kjør sakte, og vær forsiktig når du svinger og krysser veier og fortau.

• Ikke bruk gressklipperen når du er påvirket av alkohol eller medisiner.

• Lynnedslag kan forårsake alvorlige skader eller dødsfall. Hvis du ser/hører at lyn og tordenvær nærmer seg der du er, må du ikke bruke maskinen. Søk tilflukt!

• Vær forsiktig når du skal sette maskinen på en tilhenger eller lastebil, og når du skal sette den ned på bakken igjen.

• Føreren skal slå på blinkende varsellys, hvis dette finnes, ved transport på offentlig vei, unntatt når slik bruk er forbudt ved lov.

• Sørg for at alle mutre, bolter og skruer er stramme, for å være sikker på at utstyret er i god stand og trygt å bruke.

• En maskin med drivstoff på tanken må aldri oppbevares innendørs der drivstoffdamp kan komme i kontakt med en åpen flamme eller gnister.

• La motoren bli kald før maskinen settes på et lukket sted.

• Unngå brannfare ved å holde motoren, lyddemperen, batterirommet, området der drivstoffet oppbevares, klippeenheter og drivenheter fritt for gress, løv og mye fett. Tørk opp eventuelt olje- eller drivstoffsøl.

• Skift alltid ut deler med skader eller slitasje for sikkerhets skyld.

• Hvis du må tømme drivstofftanken, skal dette gjøres utendørs.

• Vær forsiktig hvis maskinen har flere kniver, da resten av knivene kan begynne å rotere når den ene kniven roteres.

• Når maskinen skal parkeres, settes bort eller stå uten tilsyn, må klippeenhetene senkes hvis det ikke er brukt en mekanisk lås.

• Koble fra drivverket, senk klippeenhetene, sett på parkeringsbremsen, stopp motoren og ta ut tenningsnøkkelen. Vent til alle bevegelige deler har stoppet før du foretar justeringer, rengjøring eller reparasjoner.

• Steng drivstofforsyningen under lagring eller transportering. Ikke oppbevar drivstoff i nærheten av åpen ild.

• Parker maskinen på en jevn flate. La aldri personell uten opplæring vedlikeholde maskinen.

• Bruk jekkstøtter til å støtte komponentene når det er nødvendig.

• Vær forsiktig når du reduserer trykket i komponenter under trykk.

• Koble fra batteriet før du foretar reparasjoner. Koble kabelen fra den negative polen først, og deretter den andre kabelen fra den positive polen. Når du kobler kablene til igjen, kobler du først til den positive polen og deretter den negative.

• Vær forsiktig når du kontrollerer knivene. Legg noe rundt kniven(e) eller bruk hansker, og vær svært forsiktig når du håndterer dem. Bare skift ut knivene. Du må aldri rette eller sveise dem.

• Hold hender og føtter borte fra bevegelige deler. Du må aldri foreta justeringer mens motoren går hvis du kan unngå det.

• Lad opp batteriene på et åpent sted med god ventilasjon og borte fra gnister eller åpen ild. Koble laderen fra strømuttaket før du kobler den til eller fra batteriet. Ha på deg beskyttelsesklær og bruk verktøy som er isolert.

Etabler dine egne spesialprosedyrer og arbeidsregler for uvanlige arbeidsforhold (f.eks. skråninger som er for bratte til at klipperen kan brukes i dem). Inspiser området som skal klippes, og finn ut hvilke skråninger du trygt kan bruke klipperen i. Bruk sunn fornuft og ta hensyn til gressforholdene og en eventuell veltfare. Bruk maskinens hellingsmåler for å avgjøre hvilke skråninger og bakker det er trygt å klippe. Følg fremgangsmåten for inspisering av området som skal klippes som står beskrevet i avsnittet Bruk. Maksimal helling på skråninger står oppført på skråningsmerket som er festet i nærheten av vinkelindikatoren.

Føreren må være dyktig til og opplært i å kjøre i skråninger. Uforsiktig kjøring i skråninger kan føre til at maskinen velter og resultere i personskader, eller i verste fall død.

• Lær deg å stanse maskinen og motoren raskt.

• Bruk ikke maskinen hvis du har på deg sandaler, tennissko eller joggesko.

• Bruk av vernesko og langbukser anbefales og er påbudt i henhold til enkelte lokale bestemmelser og forsikringsforskrifter.

• Hold hender, føtter og klær borte fra alle bevegelige deler samt utløpsområdet.

• Fyll drivstoff på tanken helt til nivået er 12 mm under bunnen av påfyllingshalsen. Ikke fyll på for mye.

• Kontroller daglig at sperrebryterne fungerer som de skal. Hvis en bryter ikke virker, skifter du den før du bruker maskinen.

• Koble til parkeringsbremsen, sett trekkpedalen i fri og koble fra knivens drivrem når du starter motoren. Koble fra parkeringsbremsen når motoren er startet, og hold foten borte fra trekkpedalen. Maskinen skal ikke bevege på seg. Les om hvordan du skal justere trekkdrivet i avsnittet Vedlikehold dersom maskinen beveger seg.

• Vær svært forsiktig når du kjører i nærheten av sandbunkere, grøfter, bekker, skråninger eller andre fareområder.

• Reduser hastigheten når du tar skarpe svinger.

• Ikke sving når du kjører i skråninger.

• Ikke kjør i skråninger som er for bratte. Du kan miste kontrollen og maskinen kan velte.

• Vinkelen som er nødvendig for at maskinmodell 30839, 30843 og 30807 skal velte, avhenger av mange faktorer. Dette gjelder blant annet klippeforholdene, for eksempel vått gress og ujevnt terreng, hastighet (spesielt i svinger), plasseringen av klippeenhetene (inkludert klippeenhetene på siden), lufttrykket i dekkene og hvor erfaren føreren er. I skråninger med 20 graders vinkel eller mindre, er faren for velt liten. Ettersom vinkelen på bakken øker til et anbefalt maksimum på 25 grader, øker risikoen for velting til moderat. Ikke kjør i skråninger med over 25 graders helling, da risikoen for velt som kan resultere i alvorlig skade eller i verste fall død er svært høy.

• Vinkelen som skal til for at maskinmodell 30849 velter, er avhengig av flere faktorer. Dette gjelder blant annet klippeforholdene, for eksempel vått gress og ujevnt terreng, hastighet (spesielt i svinger), plasseringen av klippeenhetene (inkludert klippeenhetene på siden), lufttrykket i dekkene og hvor erfaren føreren er. I skråninger med 15 graders vinkel eller mindre, er faren for velt liten. Ettersom vinkelen på bakken øker til et anbefalt maksimum på 20 grader, øker risikoen for velting til moderat. Ikke kjør i skråninger med over 20 graders helling, da risikoen for velt som kan resultere i alvorlig skade eller i verste fall død er svært høy.

• Senk klippeenhetene ved kjøring i nedoverbakke for styringskontroll.

• Unngå å starte og stoppe plutselig.

• Bruk reverspedalen til å bremse.

• Se opp for trafikk når du krysser eller er i nærheten av veier. Overhold alltid vikeplikten.

• Hev klippeenheten når du kjører fra ett arbeidsområde til et annet.

• Ikke ta på motoren, lyddemperen, eksosrøret eller hydraulikktanken mens motoren er i gang eller like etter at den er stoppet, ettersom disse områdene er svært varme og kan påføre deg forbrenninger.

• Kjøretøyet er et ”saktegående kjøretøy”, og er ikke bygget eller utstyrt for bruk på offentlige veier, gater eller motorveier. Hvis du må krysse eller ferdes på en offentlig vei, bør du kjenne og overholde lokalt regelverk, som krav om lys, skilting av saktekjørende kjøretøy og reflekser.

• Før du foretar reparasjoner eller justeringer, stopper du motoren og tar nøkkelen ut av tenningen.

• Kontroller at hele maskinen vedlikeholdes skikkelig, og at den er i god stand. Kontroller alle mutre, bolter, skruer og hydraulikkbeslag regelmessig.

• Kontroller at alle koblingene for hydrauliske ledninger er tette, og at alle hydrauliske slanger og ledninger er i god stand før systemet settes under trykk.

• Hold kropp og hender borte fra hull eller dyser som sprøyter ut hydraulisk væske under høyt trykk. Bruk papp eller papir til å lete etter lekkasjer, ikke hendene. Hydraulikkvæske som kommer ut under trykk, kan trenge gjennom huden og forårsake alvorlige skader. Olje som sprøytes inn under huden, må fjernes kirurgisk innen få timer av en doktor med kjennskap til denne typen skader. Ellers kan det oppstå koldbrann.

• Før du kobler fra eller utfører vedlikehold eller reparasjoner på det hydrauliske systemet, må du slippe ut alt trykket i systemet ved å stoppe motoren og senke klippeenhetene til bakkenivå.

• Hvis motoren må være i gang for å utføre en vedlikeholdsjustering, må du passe på at klær, hender, føtter og andre kroppsdeler ikke er i nærheten av klippeenhetene, tilbehør eller andre bevegelige deler. Hold alle på avstand.

• Ikke kjør motoren med for høyt turtall ved å endre regulatorinnstillingene. La en autorisert Toro-forhandler kontrollere maksimal hastighet med en turteller, slik at det blir utført på en sikker og nøyaktig måte.

• Motoren må stenges før man sjekker oljen eller tilsetter olje til veivhuset.

• Ta kontakt med en autorisert Toro-forhandler hvis det er nødvendig med store reparasjoner eller du trenger hjelp.

• For å oppnå optimal ytelse og holde maskinen i sikkerhetsgodkjent stand bruker du bare ekte Toro-reservedeler og -tilbehør. Reservedeler og tilbehør som er laget av andre produsenter kan være farlige, og de kan derfor føre til at garantien blir ugyldig.

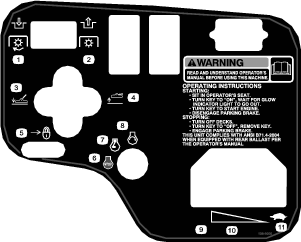

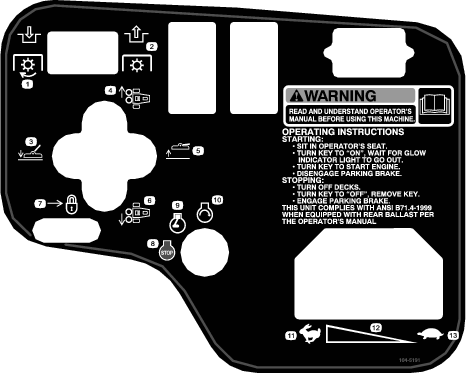

1. Kontroller at parkeringsbremsen er på og at drivbryteren for klippeenhetene er i utkoblet stilling.

2. Ta foten av trekkpedalen og kontroller at den står i nøytral.

3. Flytt gasspaken til stillingen for halv gass.

4. Sett i nøkkelen og vri den til stillingen På/forvarme til glødepluggindikatoren slutter å lyse (omtrent syv sekunder). Vri deretter nøkkelen til Start-stillingen for å tilkoble startmotoren. Slipp nøkkelen når motoren starter. Nøkkelen går automatisk til stillingen På/kjør.

   Important: Starteren må ikke tilkobles lengre enn 15 sekunder for å unngå overoppheting av startmotoren. Etter 10 sekunder sammenhengende omdreining må du vente 60 sekunder før du aktiverer startmotoren igjen.

5. Når du starter motoren for første gang eller etter en overhaling av motoren, kjører du maskinen forover og i revers i ett eller to minutter. Bruk også løftespaken og drivbryteren for klippeenhetene for å kontrollere at alle delene virker som de skal.

   Vri rattet mot høyre og venstre for å kontrollere at styringen fungerer som den skal, slå deretter av motoren og kontroller om det er oljelekkasjer, løse deler eller andre merkbare feil.

   Forsiktig

   Slå av motoren og vent til alle bevegelige deler har stoppet før du kontrollerer om maskinen har oljelekkasjer, løse deler eller andre feil.

Flytt gasskontrollen til tomgangsstilling, skyv deretter du drivbryteren for klippeenhetene til utkoblet og vrir tenningsnøkkelen til stillingen Av. Ta nøkkelen ut av tenningen for å unngå at kjøretøyet startes ved et uhell.

• Øv deg på å kjøre maskinen, og gjør deg kjent med de forskjellige funksjonene.

• Start motoren, og la den gå på tomgang til den er varm. Skyv gasspaken helt frem, løft klippeenhetene, ta av parkeringsbremsen, trykk inn trekkpedalen og kjør forsiktig til et åpent område.

• Øv deg på å kjøre fremover og i revers samt å starte og stoppe maskinen. Du stopper ved å ta foten av trykkpedalen og sette den tilbake i fri, eller trykke ned reverspedalen. Når du kjører i nedoverbakke, kan det bli nødvendig å bruke reverspedalen for å stoppe.

• Kjør sakte i bakker slik at du beholder styringskontroll, og unngå skarpe svinger som kan forårsake at gressklipperen velter. Når du kjører i skråninger, bør du flytte klippeenhetene på siden av gressklipperen til den siden som vender opp i bakken for økt stabilitet. Dersom du flytter kutteenhetene til den siden som vender ned i bakken, vil det på samme måte resultere i dårligere stabilitet. Dette skal alltid gjøres før du kjører i en skråning.

• Klipp heller opp og ned skråninger enn på tvers av dem når det er mulig. Senk klippeenhetene når du kjører i nedoverbakke for bedre styringskontroll. Forsøk aldri å snu i en skråning.

• Øv på å kjøre rundt gjenstander med klippeenhetene hevet og senket. Vær forsiktig når du kjører mellom gjenstander, slik at du ikke skader maskinen eller klippeenhetene.

• Gjør deg kjent med rekkevidden på klippeenhetene på siden slik at du ikke skader dem på noen måte.

• Ikke flytt klippeenhetene fra side til side, med mindre de er senket og maskinen er i bevegelse eller de er hevet opp i transportstilling. Dersom du flytter klippeenhetene når de er senket og maskinen står stille, kan det skade gresset.

• Kjør alltid sakte i ulendt terreng.

• Dersom noen dukker opp i nærheten av området hvor du klipper, må du stoppe maskinen og ikke starte den igjen før området er tomt for mennesker. Maskinen er beregnet for én person. La aldri noen sitte på med deg når du kjører maskinen. Dette er veldig farlig, og kan resultere i personskader.

• Ulykker kan skje hvem som helst. De vanligste årsakene er for høy hastighet, brå svinger, terreng (dersom man ikke vet hvilke bakker og skråninger det er trygt å klippe), at man ikke stopper motoren før man reiser seg fra førersetet samt medikamenter som påvirker årvåkenheten. Medisin mot forkjølelse og medisin på resept kan gjøre deg søvnig på samme måte som alkohol og andre rusmidler. Vær oppmerksom for sikkerhetens skyld. Dersom du ikke er oppmerksom, kan det resultere i alvorlige skader.

• Klippeenhetene på siden har opptil 33 cm overheng, noe som gjør at du kan klippe nærmere kanten på sandbunkere og andre hindre samtidig som dekkene holdes så langt borte fra grøfter og vann som mulig.

• Dersom det kommer et hinder, justerer du klippeenhetene slik at det blir lettere å klippe rundt det.

• Når du transporterer maskinen fra et arbeidsområde til et annet, hever du klippeenhetene maksimalt, skyver klippe-/transportpedalen mot venstre til transport og setter gassen i hurtigstilling.

Endre klippemønstrene ofte for å minimere problemer med sluttresultatet som følge av repetitiv drift i kun én retning.

Motvektssystemet opprettholder hydraulisk trykk bak på løftehåndtakssylindrene. Dette motvektstrykket overfører klippeenhetens vekt til klipperens hjuldrift for å forbedre trekk. Motvektstrykket har blitt fabrikkinnstilt for optimal balanse for sluttresultatet og trekk i de fleste gressforhold. Reduksjon av motvektsinnstillingen kan gi en mer stabil klippeenhet, men kan også redusere trekkevnen. Økning av motvektsinnstillingen kan øke trekkevnen, men kan også gi problemer med sluttresultatet. Se servicehåndboken for trekkenheten for veiledning angående justering av motvektstrykk.

Se feilsøkingsveiledningen for sluttresultat på www.toro.com

• Øv deg på å kjøre maskinen, og gjør deg kjent med de forskjellige funksjonene.

• Start motoren, og la den gå på tomgang til den er varm. Skyv gasspaken helt frem, løft klippeenhetene, ta av parkeringsbremsen, trykk inn trekkpedalen og kjør forsiktig til et åpent område.

• Øv deg på å kjøre fremover og i revers samt å starte og stoppe maskinen. Du stopper ved å ta foten av trykkpedalen og sette den tilbake i fri, eller trykke ned reverspedalen. Når du kjører i nedoverbakke, kan det bli nødvendig å bruke reverspedalen for å stoppe.

• Kjør sakte i bakker slik at du beholder styringskontroll, og unngå skarpe svinger som kan forårsake at gressklipperen velter.

• Klipp heller opp og ned skråninger enn på tvers av dem når det er mulig. Senk klippeenhetene når du kjører i nedoverbakke for bedre styringskontroll. Forsøk aldri å snu i en skråning.

• Øv på å kjøre rundt gjenstander med klippeenhetene hevet og senket. Vær forsiktig når du kjører mellom gjenstander, slik at du ikke skader maskinen eller klippeenhetene.

• Gjør deg kjent med rekkevidden på klippeenhetene på siden slik at du ikke skader dem på noen måte.

• Ikke flytt klippeenhetene fra side til side, med mindre de er senket og maskinen er i bevegelse eller de er hevet opp i transportstilling. Dersom du flytter klippeenhetene når de er senket og maskinen står stille, kan det skade gresset.

• Kjør alltid sakte i ulendt terreng.

• Dersom noen dukker opp i nærheten av området hvor du klipper, må du stoppe maskinen og ikke starte den igjen før området er tomt for mennesker. Maskinen er beregnet for én person. La aldri noen sitte på med deg når du kjører maskinen. Dette er veldig farlig, og kan resultere i personskader.

• Ulykker kan skje hvem som helst. De vanligste årsakene er for høy hastighet, brå svinger, terreng (dersom man ikke vet hvilke bakker og skråninger det er trygt å klippe), at man ikke stopper motoren før man reiser seg fra førersetet samt medikamenter som påvirker årvåkenheten. Medisin mot forkjølelse og medisin på resept kan gjøre deg søvnig på samme måte som alkohol og andre rusmidler. Vær oppmerksom for sikkerhetens skyld. Dersom du ikke er oppmerksom, kan det resultere i alvorlige skader.

• Klippeenhetene på siden har opptil 33 cm overheng, noe som gjør at du kan klippe nærmere kanten på sandbunkere og andre hindre samtidig som dekkene holdes så langt borte fra grøfter og vann som mulig.

• Dersom det kommer et hinder, justerer du klippeenhetene slik at det blir lettere å klippe rundt det.

• Når du transporterer maskinen fra et arbeidsområde til et annet, hever du klippeenhetene maksimalt, skyver klippe-/transportpedalen mot venstre til transport og setter gassen i hurtigstilling.

• Når du skal begynne å klippe, kobler du inn klippeenhetene og kjører sakte mot området som skal klippes. Så snart de fremre klippeenhetene er på området som skal klippes, senker du dem.

• Når du skal klippe en rett linje eller striper, noe som er ønskelig i enkelte tilfeller, finner du et tre eller en annen gjenstand som står på litt avstand og kjører rett mot den.

• Så snart de fremre klippeenhetene når kanten på området som skal klippes, løfter du klippeenhetene og tar en dråpeformet sving for å komme hurtig på plass til neste lengde.

• Når du skal klippe rundt sandbunkere, dammer eller andre ujevnheter, bruker du klippeenhetene på siden og flytter kontrollspaken mot venstre eller høyre, alt etter hva som skal klippes. Klippeenhetene kan også justeres slik at de tilpasses dekkene.

• Klippeenhetene bruker å slynge gress til venstre for maskinen. Når du klipper rundt sandbunkere, er det best å klippe med klokken for å unngå at gresset slynges i bunkeren.

• Klippeenhetene kan utstyres med kvernskjermer. Kvernskjermene er praktiske når gresset vedlikeholdes jevnlig for å unngå å fjerne mer enn 2,5 cm gress per gang. Dersom man klipper for mye gress med kvernskjermene installert, kan det ha negativ virkning på plenen og motoren blir utsatt for større belastning. Kvernskjermene er også nyttige når man skal kutte opp løv om høsten.

Klipp sent om morgenen for å unngå dugg, som fører til at gresset klumper seg, eller sent om ettermiddagen for å unngå skade som kan forårsakes av direkte sollys på det ømfintlige nyklipte gresset.

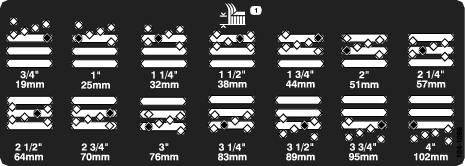

Klipp omtrent 2,5 cm eller ikke mer enn en tredjedel av gresstrået når du klipper. I svært frodig og tett gress kan det hende at du må heve klippehøyden enda et hakk.

En skarp kniv lager et jevnere kutt uten å rive eller trevle opp gresstråene slik en sløv kniv gjør. Riving og trevling fører til at gresset blir brunt på tuppene. Dette går ut over veksten til gresset og gjør det mer utsatt for sykdommer. Kontroller at kniven er i god stand og at knivvingen er hel.

Pass på at klippekamrene er i god stand. Rett ut evt. krumminger i kammerkomponentene for å sikre korrekt klaring mellom knivtupp og kammer.

Etter at du har klippet, vasker du maskinen godt ved hjelp av en hageslange uten munnstykke for at overflødig vanntrykk ikke skal forurense eller skade forseglinger og lagre. Kontroller at det ikke kommer smuss eller gress inn i radiatoren og oljekjøleren. Etter vasking anbefaler vi at du undersøker at det ikke lekker hydraulikkvæske fra maskinen og at det ikke er skader eller slitasje på hydrauliske og mekaniske komponenter, og at knivene på klippeenhetene er skarpe.

Important: Når at du har vasket maskinen, flytter du klippeenhetene på siden fra høyre til venstre flere ganger for å fjerne vann mellom lagerblokkene og tverrhylsene.

Panseret kan fjernes lett, noe som gjør vedlikehold av motoren enklere.

1. Lås opp og løft panseret.

2. Fjern hårnålssplinten som fester panseret til monteringsbrakettene (Figur 30).



   Figur 30

   1. Hårnålssplint

3. Skyv panseret mot høyre, løft den andre siden og dra det ut av brakettene.

Note: Reverser prosedyren for å sette panseret på igjen.

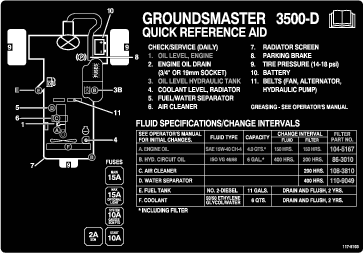

Maskinen har smørenipler som må smøres regelmessig med litiumbasert smørefett nr. 2 til vanlig bruk. Lagre og hylser må smøres daglig når maskinen brukes under forhold der det er ekstremt mye støv og skitt. Støvete og skitne forhold kan føre til at det kommer skitt inn i lagrene og hylsene, noe som igjen kan resultere i økt slitasje. Smør alle smøreniplene umiddelbart etter hver gang du vasker maskinen, uavhengig av de oppførte intervallene.

Plassering av og antall smørenipler er som følger:

• Bakre klippeenhetsaksel (Figur 31)



  Figur 31

• Fremre klippeenhetsaksel (Figur 32)



  Figur 32

• Sylinderender på siden (2) (Figur 33)



  Figur 33

• Akselstyretapper (Figur 34)



  Figur 34

• Bakre løftearmstapp og løftesylindere (2) (Figur 35)



  Figur 35

• Venstre fremre løftearmstapp og løftesylinder (2) (Figur 36)



  Figur 36

• Høyre fremre løftearmstapp og løftesylinder (2) (Figur 37)



  Figur 37

• Nøytral justeringsmekanisme (Figur 38)



  Figur 38

• Klippe-/transportpedal (Figur 39)



  Figur 39

• Remspenningstapp (Figur 40)



  Figur 40

• Akselstyresylinder (Figur 41).



  Figur 41

  Note: Dersom det ønskes, kan en ekstra smørenippel installeres i den andre enden av styresylinderen. Fjern dekket, installer nippelen, smør den, fjern den og installer pluggen (Figur 42).



  Figur 42

• Spindelakselens kulelagre på klippeenheten (én per klippeenhet) (Figur 43)



  Figur 43

• Bakre valselagre (to per klippeenhet) (Figur 44)



  Figur 44

  Note: Smøreniplene på valsene (Figur 30) krever en adapter for munnstykke på fettsprøyte. Bestill Toro-delenr. 107-1998 fra en autorisert Toro-forhandler.

  Important: Ikke smør på tverrhylsene på klippeenhetene på siden. Lagerblokkene er selvsmørende.

• Kontroller om luftrenserkroppen er skadet slik at det kan føre til luftlekkasje. Skift ut hvis den er skadet. Kontroller hele inntakssystemet for lekkasjer, skade eller løse slangeklemmer.

• Foreta service til anbefalte serviceintervall, eller tidligere hvis motorytelsen er redusert pga. ekstremt støvete og skitne forhold. Hvis du skifter filteret før det er nødvendig, øker det bare risikoen for at det kommer inn smuss i motoren når filteret er fjernet.

• Pass på at dekselet sitter korrekt på og er forseglet rundt luftrenserkroppen.

1. Utløs låsene som fester luftrenserdekslet til luftrenserhuset (Figur 45).



   Figur 45

   1. Luftrenserdeksel
   2. Luftrenserlås

2. Fjern dekslet fra luftrenserens kropp.

3. Før du tar av filteret bruker du luft under lavt trykk (276 kPa, ren og tørr) til å fjerne store oppsamlinger av smuss mellom utsiden av det primære filteret og boksen. Unngå bruk av luft under høyt trykk, som kan presse smuss gjennom filteret og inn i inntakstrakten. Denne rengjøringsprosessen forhindrer at smuss flyttes til inntaket når det primære filteret fjernes.

4. Ta ut og skift det primære filteret (Figur 46).

   Det anbefales ikke at det brukte elementet rengjøres, da det er mulighet for at filtermediet blir skadet.



   Figur 46

   1. Hovedfilter

5. Inspiser det nye filteret for transportskade, kontroller forseglingsenden av filteret og kroppen. Ikke bruk et ødelagt filter.

6. Sett inn det nye filteret ved å påføre trykk på den utvendige kanten av elementet for å sette det på plass i boksen. Ikke trykk på det elastiske midtpunktet til filteret.

7. Rengjør smussutstøtingsporten i det avtakbare dekslet. Fjern uttaksventilen i gummi fra dekselet, rengjør hulrommet og skift ut uttaksventilen.

8. Monter dekselet med uttaksventilen i gummi vendt nedover – mellom ca. kl. 5:00 til 7:00 sett fra enden.

9. Fest deksellåsene.

1. Fjern en av tappepluggene (Figur 47) og la oljen renne ut i en beholder. Når oljen slutter å renne, setter du tappepluggen på igjen.



   Figur 47

   1. Tappeplugg for motorolje

2. Ta av oljefilteret (Figur 48). Stryk et tynt lag med ren olje på den nye filterforseglingen før du skrur den på. Ikke stram for mye.



   Figur 48

   1. Motoroljefilter

3. Fyll olje på veivhuset. Se Kontrollere motoroljenivået.

Tøm og rengjør tanken dersom drivstoffsystemet blir forurenset, eller dersom du har tenkt å oppbevare maskinen over en lengre periode. Bruk rent drivstoff til å spyle tanken.

Kontroller om drivstoffslangene og -koblingene er slitte, ødelagte eller løse.

1. Plasser en ren beholder under drivstoffilteret.

2. Løsne tappeventilen på bunnen av filterboksen (Figur 49).



   Figur 49

   1. Vannseparator/filterboks
   2. Utluftingsplugg
   3. Tappeventil

3. Stram til ventilen etter tømming.

1. Rengjør området der filterboksen skal festes (Figur 49).

2. Fjern filterboksen og rengjør monteringsoverflaten.

3. Smør pakningen på filterboksen med ren olje.

4. Monter filterboksen for hånd til pakningen kommer i berøring med monteringsoverflaten, og drei den deretter en halv omdreining til.

Note: Denne fremgangsmåten må bare brukes hvis drivstoffsystemet er tømt for luft ved bruk av vanlige fremgangsmåter for priming og motoren ikke starter. Se Tappe drivstoffsystemet.

1. Løsne rørforbindelsen til injektormunnstykke nummer 1 og holderen ved innsprøytingspumpen.



   Figur 50

   1. Drivstoffinjektorer

2. Sett gassen til Hurtig-stilling.

3. Vri nøkkelen i nøkkelbryteren til Start-stilling og se drivstoffet flyte rundt koblingen. Vri tenningsnøkkelen til Av når drivstoffet renner kraftig.

4. Stram rørforbindelsen forsvarlig.

5. Gjenta fremgangsmåten på de andre munnstykkene.

Batteriets elektrolyttnivå må være riktig, og toppen av batteriet må holdes ren. Hvis du oppbevarer maskinen på et sted der temperaturen er ekstremt høy, tappes batteriet raskere enn hvis du oppbevarer maskinen på et kjølig sted.

Oppretthold cellenivået med destillert vann eller vann uten mineraler. Ikke fyll cellene over bunnen av den delte ringen inni hver celle. Installer påfyllingslokkene med luftehullene mot baksiden (mot drivstofftanken).

Hold toppen av batteriet ren ved å vaske den regelmessig med en børste dyppet i ammoniakk eller en oppløsning med natriumbikarbonat. Skyll overflaten med vann etter rengjøring. Ikke ta av påfyllingslokkene mens du vasker.

For å oppnå god elektrisk kontakt, må batterikablene sitte fast på batteripolene.

Hvis det er rust på polene, kobler du fra kablene, den negative (–) kabelen først, og skraper av klemmene og polene hver for seg. Koble kablene til igjen, den positive (+) kabelen først, og smør deretter vaselin på polene.

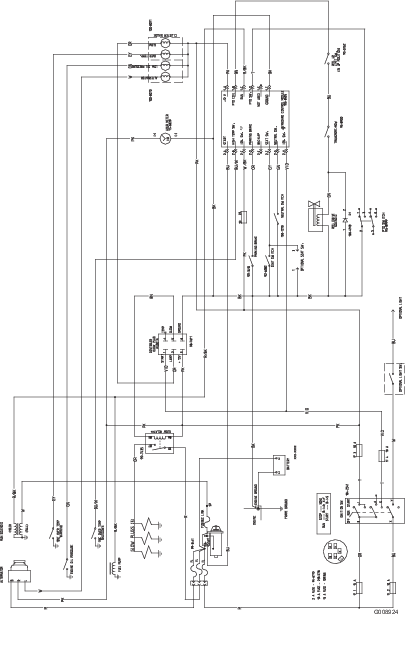

Sikringene i maskinens elektriske anlegg finnes under konsolldekslet.

Dersom maskinen beveger seg når trekkpedalen står i nøytral stilling, må trekkammen justeres.

1. Skyv gasspaken bakover til den stopper mot sporet i kontrollpanelet.

2. Løsne gasskabelkontakten på spaken på innsprøytingspumpen (Figur 51).



   Figur 51

   1. Spak for innsprøytingspumpen

3. Hold spaken på innsprøytingspumpen mot stopperen for lav tomgang, og fest kabelkontakten.

4. Løsne skruene som fester gasskontrollen til kontrollpanelet.

5. Flytt gasskontrollspaken helt fremover.

6. Skyv stopplaten til den kommer i kontakt med gasspaken, og stram skruene som fester gasskontrollen til kontrollpanelet.

7. Dersom gassen beveger seg under drift, setter du låsemutteren som brukes til å innstille friksjonen på gasspaken på 5–6 N·m. Maks. kraft som kreves for å bruke gasspaken skal være 27 N·m.

Fjern rusk fra oljekjøleren og radiatoren daglig. Rengjør dem oftere under skitne forhold.

1. Slå av motoren, og åpne panseret. Rengjør motorområdet grundig for alle rester.

2. Fjern tilgangspanelet (Figur 52).



   Figur 52

   1. Tilgangspanel
   2. Oljekjøler
   3. Radiator

3. Løsne oljekjøleren, og vri den bakover (Figur 53). Rengjør begge sidene av oljekjøleren og radiatoren grundig med vann eller trykkluft. Vipp oljekjøleren tilbake på plass.



   Figur 53

4. Monter tilgangspanelet, og lukk panseret.

1. Løsne setteskruen som fester knotten til parkeringsbremsespaken (Figur 54).



   Figur 54

   1. Knott
   2. Setteskrue
   3. Parkeringsbremsespak

2. Roter knotten til det er nødvendig med styrke på 133–178 N for å heve spaken.

3. Stram til justeringsskruen.

1. Skyv gasspaken bakover til den stopper mot sporet i kontrollpanelet.

2. Løsne gasskabelkontakten på spaken på innsprøytingspumpen (Figur 57).



   Figur 57

   1. Spak for innsprøytingspumpen

3. Hold spaken på innsprøytingspumpen mot stopperen for lav tomgang, og fest kabelkontakten.

4. Løsne skruene som fester gasskontrollen til kontrollpanelet.

5. Flytt gasskontrollspaken helt fremover.

6. Skyv stopplaten til den kommer i kontakt med gasspaken, og stram skruene som fester gasskontrollen til kontrollpanelet.

7. Dersom gassen beveger seg under drift, strammer du låsemutteren som brukes til å innstille friksjonen på gasspaken til 5–6 N·m. Maks. kraft som kreves for å bruke gasspaken skal være 27 N·m.

Bruk et originalt Toro-erstatningsfilter, delenr. 86-3010.

Important: Hvis du bruker et annet filter, kan dette føre til at garantien blir ugyldig for enkelte komponenter.

1. Sett maskinen på en jevn overflate, senk klippeenhetene, stopp motoren, sett på parkeringsbremsen og ta nøkkelen ut av tenningsbryteren.

2. Klem av slangen som er festet til filterets monteringsplate.

3. Rengjør området der filteret skal festes. Plasser et tappefat under filteret (Figur 58), og ta ut filteret.



   Figur 58

   1. Hydraulisk filter

4. Smør den nye filterpakningen, og fyll filteret med hydraulisk olje.

5. Pass på at området der filteret skal festes er rent. Skru filteret til pakningen kommer i kontakt med monteringsplaten. Stram deretter filteret med en halv vridning til.

6. Frigjør slangen som er festet til filterets monteringsplate.

7. Start motoren og la den gå i omtrent to minutter for å blåse luft ut fra systemet. Stopp motoren og kontroller om det finnes lekkasjer.

Hvis oljen blir forurenset, kontakter du den lokale Toro-forhandleren fordi systemet da må tømmes. Forurenset olje ser melkeaktig eller svart ut sammenlignet med ren olje.

1. Slå av motoren, og åpne panseret.

2. Koble fra hydraulikkledningen (Figur 59) eller fjern det hydrauliske filteret, (Figur 58) og la den hydrauliske væsken renne ned i et oppsamlingsfat. Installer hydraulikkledningen når den hydrauliske oljen slutter å renne.



   Figur 59

   1. Hydraulikkledning

3. Fyll beholderen (Figur 60) med omtrent 13,2 liter hydraulisk olje. Se Kontrollere det hydrauliske systemet.

   Important: Bruk bare hydraulikkvæskene som er angitt. Andre væsker kan skade systemet.



   Figur 60

   1. Hydrauliske oljelokket

4. Sett lokket på beholderen. Start motoren, og bruk alle hydrauliske kontroller til å fordele den hydrauliske væsken i systemet. Kontroller at det ikke finnes lekkasjer, og stopp deretter motoren.

5. Kontroller væskenivået, og fyll på mer til nivået når opp til Full-merket på peilestaven. Ikke fyll på for mye.

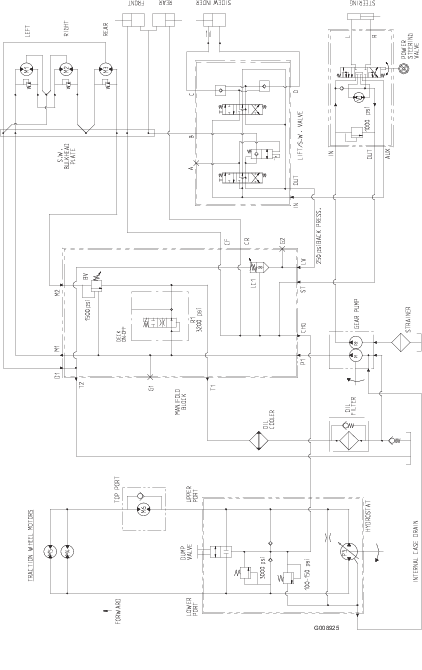

Kontroller hydrauliske ledninger og slanger for å kontrollere at det ikke er lekkasjer, at det ikke er knekk på dem, at ingen monteringsstøtter er løse, at ingen beslag er løse, og at de ikke er slitt på grunn av værforhold, kjemisk forringelse eller andre årsaker. Foreta alle nødvendige reparasjoner før bruk.
